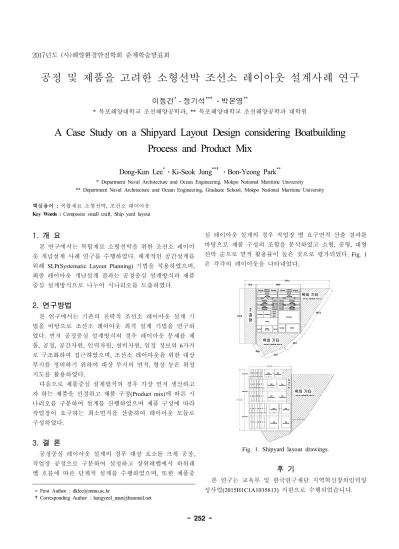

공정 및 제품을 고려한 소형선박 조선소 레이아웃 설계사례 연구
이동건* 정기석** 박본영**
* 목포해양대학교 조선해양공학과, ** 목포해양대학교 조선해양공학과 대학원
A Case Study on a Shipyard Layout Design considering Boatbuilding Process and Product Mix
Dong-Kun Lee* Ki-Seok Jung** Bon-Yeong Park**
* Department Naval Architecture and Ocean Engineering, Mokpo National Maritime University
** Department Naval Architecture and Ocean Engineering, Graduate School, Mokpo National Maritime University
핵심용어 : 복합재료 소형선박, 조선소 레이아웃
Key Words : Composite small craft, Ship yard layout1. 개 요
본 연구에서는 복합재료 소형선박을 위한 조선소 레이아 웃 개념설계 사례 연구를 수행하였다. 체계적인 공간설계를 위해 SLP(Systematic Layout Planning) 기법을 적용하였으며, 최종 레이아웃 개념설계 결과는 공정중심 설계방식과 제품 중심 설계방식으로 나누어 시나리오를 도출하였다.
2. 연구방법
본 연구에서는 기존의 전략적 조선소 레이아웃 설계 기 법을 바탕으로 조선소 레이아웃 최적 설계 기법을 연구하 였다. 먼저 공정중심 설계방식의 경우 레이아웃 문제를 제 품, 공정, 공간자원, 인력자원, 설비자원, 일정 정보의 6가지 로 구조화하여 접근하였으며, 조선소 레이아웃을 위한 대상 부지를 정의하기 위하여 대상 부지의 면적, 형상 등은 위성 지도를 활용하였다.
다음으로 제품중심 설계방식의 경우 가장 먼저 생산하고 자 하는 제품을 선정하고 제품 구정(Product mix)에 따른 시 나리오를 구분하여 설계를 진행하였으며 제품 구성에 따라 작업장이 요구하는 최소면적을 산출하여 레이아웃 모듈로 구성하였다.
3. 결 론
공정중심 레이아웃 설계의 경우 대상 요소를 크게 공장, 작업장 공정으로 구분하여 설정하고 상위레벨에서 하위레 벨 흐름에 따른 단계적 설계를 수행하였으며, 또한 제품중
First Author : [email protected]
Corresponding Author : [email protected]
심 레이아웃 설계의 경우 작업장 별 요구면적 산출 결과를 바탕으로 제품 구성의 조합을 분석하였고 소형, 중형, 대형 선박 순으로 면적 활용률이 높은 것으로 평가되었다. Fig. 1 은 각각의 레이아웃을 나타내었다.

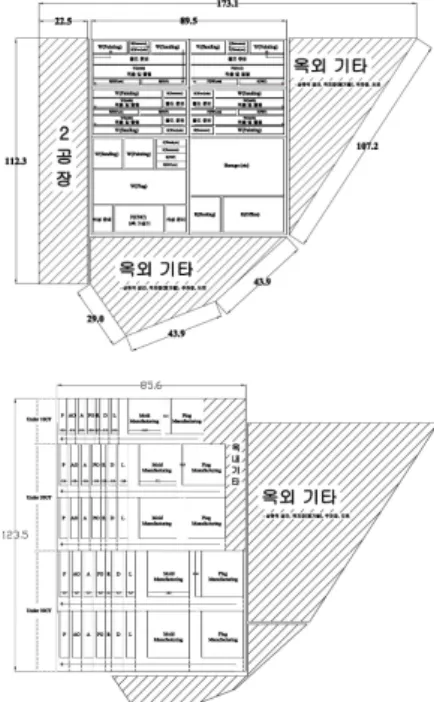

Fig. 1. Shipyard layout drawings.
후 기
본 연구는 교육부 및 한국연구재단 지역혁신창의인력양 성사업(2015H1C1A1035813) 지원으로 수행되었습니다.
