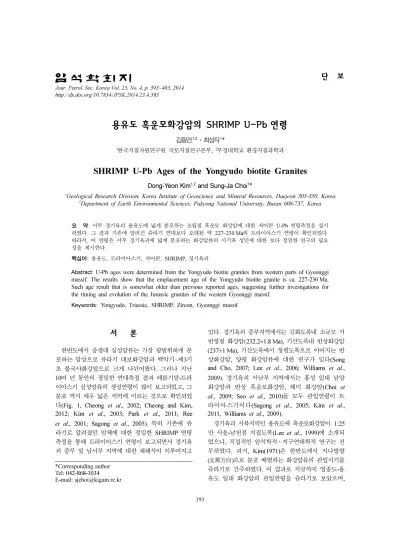

SHRIMP U-Pb Ages of the Yongyudo biotite Granites

Jour. Petrol. Soc. Korea Vol. 23, No. 4, p. 393~403, 2014 http://dx.doi.org/10.7854/JPSK.2014.23.4.393

용유도 흑운모화강암의 SHRIMP U-Pb 연령

김동연^1,2·최성자¹*

1한국지질자원연구원 국토지질연구본부, ²부경대학교 환경지질과학과

SHRIMP U-Pb Ages of the Yongyudo biotite Granites

Dong-Yeon Kim^1,2 and Sung-Ja Choi¹*

1Geological Research Division, Korea Institute of Geoscience and Mineral Resources, Daejeon 305-350, Korea

2Department of Earth Environmental Sciences, Pukyong National University, Busan 608-737, Korea

요 약: 서부 경기육괴 용유도에 넓게 분포하는 조립질 흑운모 화강암에 대한 저어콘 U-Pb 연령측정을 실시 하였다. 그 결과 기존에 알려진 쥬라기 연대보다 오래된 약 227~230 Ma의 트라이아스기 연령이 확인되었다.

따라서, 이 연령은 서부 경기육괴에 넓게 분포하는 화강암류의 시기와 성인에 대한 보다 정밀한 연구의 필요 성을 제시한다.

핵심어: 용유도, 트라이아스기, 저어콘, SHRIMP, 경기육괴

Abstract:

Such age result that is somewhat older than previous reported ages, suggesting further investigations for the timing and evolution of the Jurassic granites of the western Gyeonggi massif.

Keywords:

서 론

한반도에서 중생대 심성암류는 가장 광범위하게 분 포하는 암상으로 쥬라기 대보화강암과 백악기~제3기 초 불국사화강암으로 크게 나뉘어왔다. 그러나 지난 10여 년 동안의 정밀한 연대측정 결과 페름기말-트라 이아스기 심성암류의 생성연령이 많이 보고되었고, 그 분포 역시 매우 넓은 지역에 이르는 것으로 확인되었 다(Fig. 1, Cheong et al., 2002; Cheong and Kim, 2012; Kim et al., 2003; Park et al., 2011; Ree et al., 2001; Sagong et al., 2005). 특히 기존에 쥬 라기로 알려졌던 암체에 대한 정밀한 SHRIMP 연령 측정을 통해 트라이아스기 연령이 보고되면서 경기육 괴 중부 및 남서부 지역에 대한 재해석이 이루어지고

있다. 경기육괴 중부지역에서는 김화도폭내 소규모 거 반정질 화강암(232.2±1.8 Ma), 기산도폭내 반상화강암 (237±1 Ma), 기산도폭에서 청평도폭으로 이어지는 반 상화강암, 양평 화강암류에 대한 연구가 있다(Song and Cho, 2007; Lee et al., 2006; Williams et al., 2009). 경기육괴 서남부 지역에서는 홍성 일대 남양 화강암과 반상 흑운모화강암, 해미 화강암(Choi et al., 2009; Seo et al., 2010)들 모두 관입연령이 트 라이아스기이다(Sagong et al., 2005; Kim et al., 2011, Williams et al., 2009).

경기육괴 서북지역인 용유도에 흑운모화강암이 1:25 만 서울-남천점 지질도폭(Lee et al., 1999)에 소개되 었으나, 직접적인 암석학적·지구연대학적 연구는 전 무하였다. 과거, Kim(1971)은 한반도에서 지나방향 (支那方向)으로 분포 배열하는 화강암류의 관입시기를 쥬라기로 간주하였다. 이 결과로 지금까지 영종도-용 유도 일대 화강암의 관입연령을 쥬라기로 보았으며,

*Corresponding author Tel: 042-868-3034 E-mail: [email protected]

절대연령측정은 수행 된 바 없다. 따라서, 이 연구에 서는 기존에 쥬라기로 알려진 용유도 일대의 흑운모 화강암에 대해 신뢰도가 높은 SHRIMP를 이용한 연 령측정 결과를 보고하고, 그 결과가 갖는 의미에 대 해 간략히 논의하고자 한다.

시료 기재

연구 대상 지역은 인천국제공항 건설과 관련하여 1992년 별개의 섬으로 존재하였던 영종도, 삼목도, 용 유도가 매립되면서 인천시로 편입되어 하나의 큰 섬

으로 보여지고 있는 곳으로, 행정구역상 인천광역시 중구 용유동에 해당한다. 1:25만 서울-남천점 지질도 (Lee et al., 1999)에 의하면, 용유도, 삼목도, 무의도, 실미도 등지에 쥬라기 흑운모화강암으로 분포되고 있 으며, 용유도 동쪽으로는 경기변성암복합체에 해당하 는 편암류를 관입하고 있다. 조사지역 북쪽의 장봉도 와 모도, 시도, 신도는 경기변성암복합체에 해당하는 편마암이 분포하고, 이를 쥬라기 화강암이 관입하고 있다.

이번 연구는 용유도 해안을 따라 넓게 분포하는 쥬 라기 화강암체로 알려진 조립질 흑운모화강암을 대상

Fig. 1. Distribution of Triassic plutons in the Western Gyeonggi massif (modified after Kee et al., 2011; Cheong

and Kim, 2012).

으로 하였으며, 남동쪽에서 북서쪽으로 이동하면서 다 섯 지역(YY-32, YY-32-1: N37^o25'26.7", E126^o25'24.9", YY-4: N37^o26'10.1", E126^o22'53", YY-2: N37^o26'24.14", E126^o23'24.4", YY-6-1: N37^o26'38.1", E126^o22'16.8") 의 노두에서 채취한 시료에 대해 조사하였다.

시료 YY-32는 아주 신선한 조립질 흑운모화강암으 로 육안으로도 쉽게 광물을 구분할 수 있을 정도로 조립이다. 암색은 장석과 석영에 의해 유백색~회색을 띠며, 대체로 구성광물들의 방향성이 없는 괴상이다.

노두 YY-32 지점에서 약 150 m 떨어진 노두 YY- 32-1의 시료 역시 흑운모화강암으로 암색과 구성 광 물은 YY-32와 거의 유사하지만, 부분적으로 엽리 (N85^oE/75^oSE)가 발달되어 있다. 엽리가 발달한 부분 은 시료 YY-32에 비해 상대적으로 조직이 치밀하고 세립이며, 엽리방향을 따라 석영이 신장되어 나타나 기도 한다. 시료 YY-2는 정장석반정에 의해 담홍색을 띠며, 조립질이다. 석영은 조립이고, 장석반정은 약 5~10 mm로 퍼사이트 조직을 보이며 상당부분이 견 운모화되어 있다. 시료 YY-4는 조립질이며 YY-2보 다 짙은 담홍색을 띤다. 흑운모는 보통 짙은 녹색에 서 갈색으로 관찰된다. 시료 YY-4와 YY-4-1는 암색 과 구성광물은 거의 같지만, YY-4-1이 보다 세립질 이다. 또, 시료 YY-4와 YY-4-1에서는 특징적으로 석영과 사장석의 미르메카이트(myrmekite) 조직이 많 이 관찰된다. 시료 YY-6-1은 조립질이며 사장석의 알바이트 쌍정이 잘 보인다.

SHRIMP U-Pb 연령

SHRIMP U-Pb 저어콘 연령측정을 위해 대표적인 시료 5개를 선별하였다. 저어콘 분리 방법은 선광팬 을 이용한 Cheong et al.(2013)의 방법을 따랐다. 특 징적인 저어콘 내부 구조를 확인하고 분석점 위치를 선정하기 위해 한국기초과학연구원 오창캠퍼스의 주 사전자현미경(JEOL JSM-6610Lv)을 이용하여 후방산 란전자영상(Backscattered electron, BSE)와 음극선발 광영상 Cathodoluminescence, CL)을 획득하였다. 연 령 측정은 한국기초과학지원연구원 오창캠퍼스에 설 치되어 있는 SHRIMP-IIe 기종을 이용하였고, U 농 도 측정과 U-Pb 연대보정을 위해 저어콘 표준물질로 는 각각 SL13과 FC-1을 사용하였다. 일반적인 연대 측정법은 Ireland and Williams(2003)과 Williams (1998)의 절차를 따랐고, 측정 결과의 오차는 95%

(2σ) 신뢰 수준이며, 연령 계산은 Isoplot/EX 3.6과 Squid2.5(Ludwing, 2003, 2008) 프로그램을 이용하였 다.

YY-2: 대체로 자형이며 긴 주상형이다. 장축 길이 는 대략 100~300 µm이며 장단축 비율은 보통 2:1~3:1이다. 보통 적갈색 내지 반투명한 갈색이며 후 방산란전자영상에서 보면 대체로 내부가 지저분하고, 크랙과 포유물이 많다. 음극선발광영상에서 보면 약 하게 진동형 내지 밴드형 누대구조를 보이기는 하지 만 발광이 아주 약하다(Fig. 3a). U 함량은 대체로 225~2300 ppm이고, Th/U비는 0.13~1.44 사이로 모 두 0.1이상이다(Table 1). YY-2의 경우, 39개 분석점 으로 약 229.1±1.8 Ma(n=27, MSWD=3.1)의 ²⁰⁶Pb/

238U의 가중평균연령을 구하였다(Fig. 4a).

YY-4: 저어콘은 자형이며 반투명한 갈색이다. 대체 로 내부가 지저분하고, 크랙과 포유물이 많다. 장축 길이는 약 100~200 µm이며 장단축 비율은 보통 1:1~2:1이다. 음극선발광영상에서 보면 발광이 되지 않는 입자가 많지만, 발광되는 일부 저어콘은 진동형 누대구조를 보이거나, 상속핵을 가진다(Fig. 3b). 대체 로 U 함량은 182~1989 ppm이고, Th/U비는 0.11~1.55 사이로 모두 0.1이상이다(Table 1). 시료 YY-4에서 약 23점의 점분석을 실시하였고, 약 227.9±3.3 Ma (n=11, MSWD=5.4)의 ²⁰⁶Pb/²³⁸U의 가중평균연령을 구하였다(Fig. 4b).

YY-6-1: 자형이고, 투명한 갈색 내지 적갈색을 띠며 크랙과 포유물이 많다. 장축 길이가 약 150~300 µm

Fig. 2. Simplified geologic map of the Yongyudo

(modified after Lee et al., 1999).

이고, 큰 것은 장축 길이가 약 550µm인 것도 있다.

장단축 비율은 대체로 2:1~3:1이다. 음극선발광영상에 서 보면 대부분 발광이 약하고, 일부는 진동형 누대 구조를 가진다(Fig. 3c). U 함량은 대부분 138~

2645 ppm 범위내이고, Th/U비는 0.38~1.15 사이로

모두 0.1이상이다(Table 1). 21개 점분석을 실시하였 고, 229.9±2.1 Ma (n=17, MSWD=3.4)의 ²⁰⁶Pb/²³⁸U 의 가중평균연령을 구하였다(Fig. 4c).

YY-32: 저어콘은 대체로 자형이고, 투명한 갈색 내 지 적갈색으로 장축 길이가 약 200~350 µm이며 장

Fig. 3. Scanning electron microscope Cathodoluminescence images of sectioned zircon grains from the biotite

granites in the Yongyudo.

Sample ²⁰⁶Pb_c (%)

U (ppm)

Th

(ppm) ²³²Th/²³⁸U ²⁰⁶Pb*/²³⁸U ±% ²⁰⁷Pb*/²⁰⁶Pb* ±% Apparent age(Ma)

Spot ²⁰⁶Pb/²³⁸U

YY-2_1.1 0.04 666 433 0.67 0.2404 2.23 0.1106 0.91 1388.7 ± 27.9 YY-2_2.1 0.00 1124 662 0.61 0.0360 0.82 0.0511 0.73 227.7 ± 1.8 YY-2_3.1 2.54 700 518 0.76 0.0364 0.97 0.0522 9.09 230.2 ± 2.2 YY-2_4.1 - 551 130 0.24 0.2900 1.48 0.1134 0.31 1641.7 ± 21.4 YY-2_5.1 - 1140 376 0.34 0.0351 1.32 0.0508 1.05 222.3 ± 2.9 YY-2_6.1 - 631 615 1.01 0.0358 0.84 0.0508 1.12 226.9 ± 1.9 YY-2_7.1 - 326 154 0.49 0.0876 2.42 0.0923 2.16 541.3 ± 12.6 YY-2_8.1 0.12 595 165 0.29 0.0354 0.85 0.0501 1.49 224.0 ± 1.9 YY-2_9.1 - 870 624 0.74 0.0355 0.83 0.0513 1.02 224.8 ± 1.8 YY-2_10.1 0.17 832 484 0.60 0.0360 1.36 0.0494 1.31 228.0 ± 3.0 YY-2_11.1 0.21 631 245 0.40 0.0374 0.85 0.0516 1.58 236.5 ± 2.0 YY-2_12.1 0.23 347 166 0.49 0.0363 0.89 0.0507 2.13 229.5 ± 2.0 YY-2_13.1 0.20 1121 561 0.52 0.0364 0.88 0.0503 1.11 230.4 ± 2.0 YY-2_14.1 0.08 442 344 0.80 0.0356 1.28 0.0514 1.54 225.7 ± 2.8 YY-2_1.1 4.31 1543 1586 1.06 0.0269 1.59 0.0484 12.52 171.3 ± 2.7 YY-2_2.1 - 11301 4784 0.44 0.0437 1.10 0.0511 0.57 275.4 ± 3.0 YY-2_3.1 0.15 4556 1032 0.23 0.0390 1.11 0.0500 1.28 246.3 ± 2.7 YY-2_4.1 - 1841 903 0.51 0.0396 1.85 0.0514 2.77 250.5 ± 4.6 YY-2_5.1 - 489 145 0.31 0.3511 1.31 0.1126 0.74 1939.8 ± 22.0 YY-2_6.1 - 2283 1130 0.51 0.0375 1.14 0.0522 1.98 237.5 ± 2.7 YY-2_7.1 - 390 228 0.60 0.0368 2.09 0.0504 10.59 232.9 ± 4.8 YY-2_8.1 0.02 10090 3378 0.35 0.0427 1.10 0.0510 0.62 269.8 ± 2.9 YY-2_9.1 - 2220 798 0.37 0.0357 9.44 0.0538 8.10 226.4 ± 21.0 YY-2_10.1 0.38 1420 789 0.57 0.0369 1.19 0.0525 3.74 233.7 ± 2.7 YY-2_11.1 0.35 5725 1733 0.31 0.0398 1.11 0.0511 1.21 251.7 ± 2.7 YY-2_12.1 1.08 607 494 0.84 0.0381 2.05 0.0534 9.21 241.1 ± 4.8 YY-2_13.1 1433 896 0.65 0.0365 1.19 0.0519 3.55 231.2 ± 2.7 YY-2_14.1 6.38 759 787 1.07 0.0366 1.46 0.0648 15.51 231.8 ± 3.3 YY-2_15.1 1.86 4879 950 0.20 0.0394 1.12 0.0554 2.81 249.3 ± 2.7 YY-2_16.1 0.86 1822 1388 0.79 0.0368 1.17 0.0506 4.06 232.8 ± 2.7 YY-2_17.1 0.77 225 166 0.76 0.0353 2.66 0.0447 26.07 223.8 ± 5.9 YY-2_18.1 - 410 262 0.66 0.0347 1.55 0.0517 11.85 220.0 ± 3.4 YY-2_19.1 0.75 750 376 0.52 0.0364 1.32 0.0484 8.06 230.3 ± 3.0 YY-2_20.1 0.57 821 470 0.59 0.0376 1.29 0.0523 6.81 237.9 ± 3.0 YY-2_21.1 - 405 191 0.49 0.0353 1.64 0.0570 12.46 223.4 ± 3.6 YY-2_22.1 - 689 603 0.90 0.0357 1.36 0.0650 6.16 226.0 ± 3.0 YY-2_23.1 0.08 979 328 0.35 0.0357 1.25 0.0514 5.05 225.8 ± 2.8 YY-2_24.1 4.01 1900 2640 1.44 0.0336 1.22 0.0580 6.29 212.9 ± 2.6 YY-2_25.1 0.52 614 368 0.62 0.0364 1.47 0.0493 8.74 230.7 ± 3.3 YY-4_1.1 0.25 1225 770 0.65 0.0364 0.82 0.0500 1.20 230.2 ± 1.8 YY-4_2.1 0.05 385 176 0.47 0.1514 1.29 0.0699 0.57 908.6 ± 11.0 YY-4_3.1 28.68 809 526 0.67 0.0351 7.71 0.0305 200.59 222.6 ± 16.9 YY-4_4.1 0.43 791 86 0.11 0.0586 1.51 0.0544 1.78 367.2 ± 5.4

Table 1. SHRIMP zircon U–Pb isotopic data for the biotite granites in the Yongyu island

Sample ²⁰⁶Pb_c (%)

U (ppm)

Th

(ppm) ²³²Th/²³⁸U ²⁰⁶Pb*/²³⁸U ±% ²⁰⁷Pb*/²⁰⁶Pb* ±% Apparent age(Ma)

Spot ²⁰⁶Pb/²³⁸U

YY-4_5.1 0.25 395 26 0.07 0.0614 2.04 0.0557 1.31 383.9 ± 7.6 YY-4_6.1 0.47 187 81 0.45 0.1265 1.00 0.0651 1.60 768.1 ± 7.3 YY-4_7.1 1.05 1443 842 0.60 0.0325 0.84 0.0519 2.12 206.4 ± 1.7 YY-4_8.1 1.37 1759 1084 0.64 0.0347 0.85 0.0502 3.81 219.8 ± 1.8 YY-4_9.1 0.36 1104 749 0.70 0.0366 0.82 0.0506 1.34 232.0 ± 1.9 YY-4_10.1 0.92 984 879 0.92 0.0365 0.86 0.0510 4.99 230.9 ± 2.0 YY-4_11.1 0.28 1140 1345 1.22 0.0367 1.32 0.0508 1.17 232.1 ± 3.0 YY-4_12.1 0.29 579 864 1.54 0.0360 1.27 0.0481 1.84 227.8 ± 2.9 YY-4_13.1 0.28 1656 822 0.51 0.0368 0.81 0.0513 2.51 232.8 ± 1.9 YY-4_14.1 2.68 2000 1169 0.60 0.0351 0.82 0.0462 2.81 222.2 ± 1.8 YY-4_15.1 0.25 281 373 1.37 0.0356 0.92 0.0497 2.37 225.2 ± 2.0 YY-4_2.1' - 529 289 0.57 0.0356 1.38 0.0544 7.59 225.2 ± 7.6 YY-4_8.1' 0.28 1473 898 0.63 0.0371 1.36 0.0519 3.84 234.6 ± 3.8 YY-6-1_1.1 0.02 6406 2463 0.40 0.0383 0.79 0.0504 0.33 242.3 ± 1.9 YY-6-1_2.1 0.03 1790 942 0.54 0.0376 0.80 0.0506 0.57 237.7 ± 1.9 YY-6-1_3.1 0.97 214 192 0.93 0.0355 1.52 0.0514 4.48 225.1 ± 3.4 YY-6-1_4.1 0.02 1678 633 0.39 0.0362 0.81 0.0510 0.64 229.2 ± 1.8 YY-6-1_5.1 0.86 4336 1568 0.37 0.0376 0.97 0.0546 11.68 238.0 ± 2.3 YY-6-1_6.1 0.06 473 204 0.44 0.0368 0.86 0.0501 1.28 233.0 ± 2.0 YY-6-1_7.1 0.06 2106 2034 1.00 0.0373 0.80 0.0496 0.60 236.1 ± 1.9 YY-6-1_8.1 0.13 363 238 0.68 0.0355 0.89 0.0523 1.93 224.7 ± 2.0 YY-6-1_9.1 0.24 141 142 1.04 0.0348 1.64 0.0511 3.62 220.7 ± 3.6 YY-6-1_10.1 - 189 209 1.14 0.0361 0.99 0.0546 3.43 228.8 ± 2.2 YY-6-1_11.1 - 1081 652 0.62 0.0362 1.21 0.0509 0.85 229.4 ± 2.7 YY-6-1_12.1 0.07 420 365 0.90 0.0362 0.88 0.0516 1.49 229.0 ± 2.0 YY-6-1_13.1 - 725 718 1.02 0.0365 0.83 0.0524 1.02 231.0 ± 1.9 YY-6-1_14.1 0.06 819 323 0.41 0.0356 1.19 0.0502 1.09 225.8 ± 2.6 YY-6-1_15.1 0.40 237 159 0.69 0.0361 0.95 0.0485 3.23 228.4 ± 2.1 YY-6-1_16.1 0.02 1257 749 0.62 0.0363 1.26 0.0505 0.76 229.6 ± 2.9 YY-6-1_17.1 0.01 10277 5499 0.55 0.0385 0.78 0.0505 0.26 243.8 ± 1.9 YY-6-1_18.1 0.06 2199 1308 0.61 0.0364 1.21 0.0503 0.64 230.6 ± 2.8 YY-6-1_19.1 0.14 2688 2189 0.84 0.0372 0.50 0.0508 1.38 235.5 ± 1.2 YY-6-1_20.1 - 591 341 0.60 0.0358 0.84 0.0522 1.17 226.7 ± 1.9 YY-6-1_21.1 0.02 855 922 1.11 0.0360 1.21 0.0505 0.89 228.0 ± 2.7 YY-32_1.1 0.22 353 344 1.01 0.0364 0.91 0.0503 2.14 230.3 ± 2.1 YY-32_1.2 0.04 454 308 0.70 0.0366 0.89 0.0502 1.39 231.6 ± 2.0 YY-32_2.1 - 261 138 0.55 0.0359 0.95 0.0513 2.09 227.6 ± 2.1 YY-32_3.1 0.00 350 442 1.31 0.0357 1.38 0.0507 1.36 226.1 ± 3.1 YY-32_3.2 0.02 690 613 0.92 0.0366 0.85 0.0505 1.05 231.6 ± 1.9 YY-32_4.1 0.61 96 65 0.70 0.0365 1.95 0.0465 5.99 230.8 ± 4.4 YY-32_5.1 - 221 195 0.91 0.0362 0.97 0.0566 2.88 229.2 ± 2.2 YY-32_6.1 0.09 524 294 0.58 0.0364 0.87 0.0504 1.41 230.8 ± 2.0 YY-32_7.1 - 516 276 0.55 0.0360 0.87 0.0535 1.53 227.9 ± 1.9

Table 1. Continued

단축 비율은 2:1~3:1이다(Fig. 3d). 크랙과 포유물이 많다. U 함량은 94~1066 ppm이며, Th/U비는 0.54~1.6 로 모두 0.1이상이다(Table 1). 시료 YY-32은 22개 의 점분석을 실시하여 약 229.04±0.88 Ma (n=22, MSWD=1.1)의 ²⁰⁶Pb/²³⁸U의 가중평균연령을 구하였다

(Fig. 4d).

YY-32-1: 분리한 저어콘은 자형이며 투명한 갈색 내지 적갈색이다. 장축 길이는 약 100~230 µm이며 장단축 비율은 2:1~3:1이다(Fig. 3e). 크랙과 포유물이 많고, 대체로 U 함량은184~713 ppm 범위이며, Th/U

Table 1. Continued

Sample ²⁰⁶Pb_c (%)

U (ppm)

Th

(ppm) ²³²Th/²³⁸U ²⁰⁶Pb*/²³⁸U ±% ²⁰⁷Pb*/²⁰⁶Pb* ±% Apparent age(Ma)

Spot ²⁰⁶Pb/²³⁸U

YY-32_8.1 - 1090 1009 0.96 0.0359 0.84 0.0514 0.98 227.6 ± 1.9 YY-32_9.1 - 376 477 1.31 0.0354 0.99 0.0524 1.90 224.2 ± 2.2 YY-32_10.1 0.26 791 1493 1.95 0.0362 0.86 0.0501 1.94 229.1 ± 1.9 YY-32_11.1 0.00 408 267 0.67 0.0358 0.96 0.0505 1.25 226.6 ± 2.1 YY-32_12.1 0.04 406 250 0.63 0.0361 0.89 0.0514 1.44 228.4 ± 2.0 YY-32_13.1 0.08 183 198 1.12 0.0365 1.09 0.0509 2.32 230.8 ± 2.5 YY-32_14.1 - 594 925 1.61 0.0363 0.85 0.0517 1.21 230.2 ± 1.9 YY-32_15.1 0.10 725 411 0.59 0.0365 0.84 0.0501 1.19 230.9 ± 1.9 YY-32_16.1 0.07 224 247 1.14 0.0363 0.96 0.0508 2.14 230.1 ± 2.2 YY-32_17.1 0.11 747 423 0.58 0.0364 0.85 0.0497 1.27 230.3 ± 1.9 YY-32_18.1 0.08 368 411 1.15 0.0363 0.89 0.0510 1.64 229.8 ± 2.0 YY-32_19.1 0.33 272 196 0.75 0.0353 0.94 0.0495 2.96 223.6 ± 2.1 YY-32_20.1 0.45 249 325 1.35 0.0363 0.95 0.0469 3.44 230.1 ± 2.2 YY-32-1_1.1 - 421 473 1.16 0.0353 1.96 0.0507 1.45 223.5 ± 4.3 YY-32-1_2.1 0.07 490 325 0.68 0.0359 1.52 0.0505 1.42 227.6 ± 3.4 YY-32-1_3.1 0.72 502 326 0.67 0.0356 1.61 0.0485 2.90 225.6 ± 3.6 YY-32-1_4.1 - 327 186 0.59 0.0365 0.90 0.0506 2.06 230.8 ± 2.0 YY-32-1_5.1 0.56 218 175 0.83 0.0364 1.68 0.0475 3.87 230.7 ± 3.8 YY-32-1_6.1 0.06 291 151 0.54 0.0358 0.92 0.0503 1.79 226.7 ± 2.0 YY-32-1_7.1 - 329 360 1.13 0.0357 1.63 0.0513 1.63 226.4 ± 3.6 YY-32-1_8.1 0.43 297 325 1.13 0.0353 0.93 0.0458 3.40 223.5 ± 2.0 YY-32-1_9.1 0.03 501 289 0.59 0.0362 1.27 0.0514 1.26 229.2 ± 2.8 YY-32-1_10.1 0.63 193 205 1.10 0.0364 1.60 0.0464 6.40 230.4 ± 3.6 YY-32-1_11.1 - 348 242 0.72 0.0367 0.90 0.0521 1.56 232.7 ± 2.1 YY-32-1_12.1 0.30 642 376 0.61 0.0350 0.93 0.0482 1.98 221.5 ± 2.0 YY-32-1_13.1 0.13 508 337 0.69 0.0363 0.86 0.0492 1.63 229.6 ± 1.9 YY-32-1_14.1 0.14 720 760 1.09 0.0364 1.32 0.0509 1.89 230.5 ± 3.0 YY-32-1_15.1 0.91 8009 5369 0.69 0.0372 0.79 0.0507 0.89 235.4 ± 1.8 YY-32-1_16.1 0.08 409 354 0.89 0.0358 1.28 0.0505 1.58 226.7 ± 2.9 YY-32-1_17.1 0.14 468 288 0.64 0.0354 0.87 0.0503 1.70 224.1 ± 1.9 YY-32-1_18.1 0.21 460 420 0.94 0.0362 0.87 0.0497 1.86 229.1 ± 2.0 YY-32-1_19.1 0.25 187 132 0.73 0.0359 1.08 0.0477 3.11 227.5 ± 2.4 YY-32-1_20.1 2.70 620 853 1.42 0.0362 0.89 0.0537 4.89 229.3 ± 2.0 YY-32-1_21.1 0.27 436 327 0.78 0.0359 0.88 0.0494 2.09 227.3 ± 2.0 YY-32-1_22.1 - 676 911 1.39 0.0363 0.84 0.0509 1.05 229.6 ± 1.9

Errors are 1-sigma; Pbc and Pb* indicate the common and radiogenic portions, respectively.

206

Pb*/

U and

Pb*/

Pb* are corrected for common lead using

Pb.

비는 0.54~1.41로 모두 0.1이상이다(Table 1). YY- 32-1시료에 대해 22개의 점분석을 실시하였고, 227.7±

1.4 Ma (n=21, MSWD=1.6)의 ²⁰⁶Pb/²³⁸U의 가중평균

연령을 구하였다(Fig. 4e).

용유도 흑운모화강암에서 분리한 저어콘들은 대부 분 자형이고, 진동형 성장누대구조가 잘 보일 뿐 만

Fig. 4. Concordia plots of SHRIMP U-Pb isotopic analyses of zircon from the biotite granites in the Yongyudo.

아니라 ²³²Th/²³⁸U 비가 0.11~1.6의 범위로 높아 화성 기원임을 지시한다. 따라서, 용유도 흑운모화강암은 약 230 Ma 관입한 것으로 해석 가능하다.

토 의

용유도 흑운모화강암에서 분리한 저어콘은 모두 크 랙과 포유물이 상당히 많은 일반적인 특징을 가진다.

포유물은 대부분 우라니나이트이며 소량의 알라나이 트와 인회석 등이고, 특히 저어콘 내연부에 우라니나 이트 포유물이 많거나 U 함량이 높은 경우, 많은 크 랙이 방사상으로 발달하고 있다. YY-2와 YY-4, YY- 6-1 시료의 경우, 일부 저어콘 외연부의 분석점에서 2,500 ppm 이상의 높은 U 함량을 갖는 분석값을 보 인다. 높은 U 함량은 일반적으로 겉보기 연령을 높인 다고 알려져 있어(Williams,1998), 이 연구에서는 U 함량이 2,500 ppm 이하인 분석점만을 고려하여 저어 콘 ²⁰⁶Pb/²³⁸U 가중평균 연령을 계산하였다. 또, 시료 YY-2와 YY-4는 불일치 영역에 놓이거나 다소 높은 연령을 보이는 분석값을 가진다. 이는 새롭게 성장한 저어콘 영역과 근원물질에서 유래된 상속핵 영역이 혼합되어 분석된 값이거나, 마그마 생성시 근원암에 있던 저어콘의 납 손실에 의한 것으로 해석된다. 모 든 시료의 분석점들은 Th/U 비가 대체로 0.1~1.6사 이로 화성기원 저어콘이며, Fig. 4에서 보는 것과 같 이 U-Pb 연령측정 결과, 5개 시료 모두 약 230 Ma 부근의 일치곡선에 놓인다. 따라서, 용유도 흑운모화 강암은 약 230 M에 관입한 트라이아스기 화성암임을 지시한다.

최근 10여 년 동안 고정밀 연대측정이 가능해지면 서 시대미상으로 분류된 암체에 대해 비교적 정확한 생성연령이 제시되고, 한반도에서 흔히 보고되지 않 았던 트라이아스기 심성암류가 보고되면서 기존에 쥬 라기 화강암류로 알려진 암체에 대한 연령 정보가 새 롭게 설정되는 경우가 있다. 경기육괴와 옥천대를 중 심으로 비교적 최근에 보고된 연대 결과를 위주로 기 술하면, Song and Cho(2007)는 김화도폭 중서부 지 역에 분포하는 거반정질 화강암에 대해 232.2±

1.8 Ma(n=14, MSWD=1.4)의 트라이아스기 연령을 보고하였고, Lee et al.(2006)은 청평도폭으로 이어지 는 기산도폭내 반상화강암에 대해 237±1 Ma (n=15, MSWD=0.82)의 연령을 보고하였다. Williams et al.

(2009)은 경기육괴 홍성과 양평 지역의 화강암류에 대

해 231~228 Ma의 트라이아스기 후기 연령을 보고하 면서 쇼쇼나이트(shoshonite)질에 해당하는 후충돌형 (post-collisional) 화강암으로 해석하였으며, 옥천대 중 부 청산화강암에 대해서도 224.8±1.7Ma의 트라이아 스기 후기 연령을 보고하였다. 또한, Choi et al.

(2009)와 Seo et al.(2010)은 시대미상인 홍성 일대 high Ba-Sr 해미화강암에 대해 233±2 Ma (n=8, MSWD=1.6)의 관입연령을 제시하면서 후충돌형 화성 활동과 관련된 화강암으로 해석하였다. Sagong et al.

(2005)은 경기육괴 남서부의 중립질 흑운모 화강암(남 양화강암)을 227.2±3.3 Ma 연령으로 규정하였고, 이 는 Kim et al. (2011)의 U-Pb 저어콘 연령 결과 (228.4±1.2 Ma, 227.5±1.0 Ma)와도 거의 일치한다. 옥 천대 중부지역의 엽리상 알칼리화강암(이안화강암)은 216.3±3.3 Ma(Cho et al., 2008)이고, 각섬석 흑운모 화강암(백록화강암)은 226±3.9 Ma이다(Kim et al., 2011). 이번 연구 지역인 용유도에 넓게 분포하는 흑 운모화강암 역시 지금까지 쥬라기 화강암으로 알려져 왔지만, 고정밀 SHRIMP 저어콘 U-Pb 연령측정을 통해 약 227~230 Ma의 트라이아스기 관입연령을 갖 는 화강암임을 확인하였다. 이는 Sagong et al. (2005) 과 Kim et al. (2011) 등의 경기육괴 남서부 지역의 화강암에서 얻은 연령과도 거의 일치한다.

새로운 관입연령 결과와 함께 트라이아스기 심성암 류의 생성환경에 대해서도 구체적으로 논의 되고 있 다. 임진강대와 경기육괴, 옥천대 내에 분포하는 트라 이아스기 심성암류는 남중국판과 북중국판의 대륙 충 돌 이후 생성된 후충돌형(post-collisional type) 화성 활동으로 해석되고, 영남육괴 및 경상분지의 트라이 아스기 심성암류는 고기 해양판이 대륙연변부에 섭입 과정과 관련된 섭입형(subduction type) 화성활동으로 인식되고 있다(Kim et al., 2011; Oh, 2012; Cheong and Kim, 2012). 이와 같이 경기육괴의 중서단부에서 산출한 트라이아스기 연대는 남중국과 북중국의 충돌 과 관련된 의미있는 것으로 생각된다. 즉, 이 연대는 남중국과 북중국 대륙 충돌대의 한반도 통과 경로에 대한 실마리를 풀어 줄 수 있는 증거들 중 하나이다.

이번 연구 결과로 미루어 볼 때, 용유도 주변의 영 종도와 신도, 장봉도 및 무의도일대에 분포하는 화강 암류들도 쥬라기가 아닌 트라이아스기 암체일 가능성 이 있다. 또한, 최근에 새롭게 보고되는 트라이아스기 화강암체의 분포 범위와 지역으로 미루어보면, 기존 에 알려진 것과는 달리 경기육괴 서부 해안을 따라

트라이아스기 화성활동이 광범위하게 일어났을 가능 성도 있다. 따라서, 추가적인 암석학적 지구화학적 연 구를 통해 트라이아스기 화성암체의 특성을 알아보고, 최근 논의되고 있는 후충돌형 화성활동인지 섭입형 화성활동인지에 대한 지구조환경 연구도 수행되어야 할 것이다.

사 사

이 연구는 2014년도 정부(미래창조과학부)의 재원 으로 (재)한국이산화탄소포집및처리연구개발센터의 지 원(NRF-2012-0008916)과 한국지질자원연구원에서 수 행한 “서부경기지괴 지구조 진화 및 지질정보 구축”

GP2011-004-2014(3)에 의해 이루어졌다. 많은 조언과 토의를 해주신 김현철박사님, 심사에 도움을 주신 박 계헌 교수님과 이승구 박사님께 감사드린다.

References

Cheong, W., Cho, M. and Kim, Y., 2013, An Efficient Methos for Zircon Separation Using the Gold Pan. Jour- nal of the Petrological Society of Korea, 22, 63-70.

Cheong, C.-S. and Kim, N., 2012, Review of Radiometric Ages for phanerozoic Granitoids in Southern Korean Peninula. Journal of the Petrological Society of Koea, 21, 173-192(In Korean with English abstract).

Cheong, C.-S., Kwon, S.-T. and Sagong, H., 2002, Geochemical and Sr-Nd-Pb isotopic investigation of Tri- assic granitoids and basement rocks in the northern Gyeo- ngsang Basin, Korea: implications for the young basement in the East Asian continental margin. The Island Arc, 11, 25-44.

Cho, D.-L., Lee, S.R., and Armstrong, R., 2008, Termina- tion of the Permo-Triassic Songrim (Indosinian) orogeny in the Ogcheon belt, South Korea: Occurrence of ca.

220Ma post-orogenic alkali granites and their tectonic implications. Lithos, 105, 191-200.

Choi, S.G., Rajesh, V.J., Seo, J., Park, J.W., Oh, C.W., Pak, S.J. and Kim, S.W., 2009, Petrology, geochronology and tectonic implications of Mesozoic high Ba-Sr granites in the Haemi area, Hongseong Belt, South Korea. Isl. Arc, v.18, p.266-281.

Ireland, T.R. and Williams, I.S., 2003, Considerations in zir- con geochronology by SIMS. In: Hanchar, J.M. and Hoskin, P.W.O. (eds), Zircon: Reviews in Mineralogy and Geochemistry, Mineralogical Society of America, 53, 215-241.

Kee, W.S., Lim, S.-B., Chwae, U., Chun, H.Y., Hwang, J.H., Lee, B.-J., Koo, S.B., Park, Y.S., Choi, S.J., Kim,

Y., Lim, M., Cho, D.-L., Lee, Y.S., Choi, P.-Y., Kim, B.C., Koh, H.-J., Lee, Y.-N., Song, K.-Y., Lee., S.L., Kihm, Y.H., Lim, H.R., Koh, I.S., Jin, K.M. and Lee, Y.C., 2006, Mesozoic Crustal Evoution of Northeast Asia.

Basic Research Report of the Korea Inst. Geosci. Mineral Res., 403p(in Korean with English summary).

Kee, W.S., Koh, H.J., Kim, S.W., Kim, Y.B., Khim, Y.H., Kim, H., Park, S.-I., Song, K.Y., Lee, S.R., Lee, Y.S., Lee, Y.-N., Lee, H.J., Chun, H.Y., Cho, D.-R., Choi, B.Y., Choi, S.J. and Hwang, J.H., Chwae, U.C. and Kim, B.-C., 2010, Tectonic evolution of upper crustal units in the mid-western part of the Korean peninsula. Basic Research Report of the Korea Inst. Geosci. Mineral Res., 242p(in Korean with English summary).

Kee, W.S., Koh, H.J., Kim, S.W., Kim, Y.B., Khim, Y.H., Kim, H.C., Park, S.-I., Song, K.Y., Lee, S.R., Lee, Y.S., Lee, H.J., Cho, D.R., Choi, B.Y., Choi, S.J. and Hwang, J.H., 2011, Tectonic evolution of the upper crustal units in the mid-western part of the Korean peninsula. Basic Research Report of the Korea Inst. Geosci. Mineral Res., 255p.

Kim, O. J., 1971, Study on the intrusion Epochs of Younger granites and their Bearing to Orogenies in South Korea.

Jour. Kor. Inst. Mining Geol., 4, 1-9.

Kim, C.-B., Chang, H.-W., and Turek, A., 2003, U-Pb zir- con ages and Sr-Nd-Pb isotopic compositions for Per- mian-Jurassic plutons in the Ogcheon belt and Ryeongnam massif, Korea: Tectonic implications and cor- relation with the China Qinling-Dabie belt and the Japan Hida belt. The Island Arc, 12, 366-382.

Kim, S.W., Kwon, S., Koh, H.J., Yi, K., Jeong, Y.-J., and Santosh, M., 2011, Geotectonic framework of Permo-.Tri- assic magmatism within the Korean Peninsula. Gondwana Research, 20, 865-889.

Lee, B.J., Kim, Y.B. and Kee, W.S., 2006, Geological report of the Gisan sheet (scale 1:50,000). Korea Inst. Geosci.

Mineral Res., 39p.

Lee, B.J., Kim, Y.B., Lee, S.R., Kim, J.-C., Kang, P.C., Choi, H.-I. and Jin, M.-S., 1999, Geological reprot of the Seoul-Namchonjeom sheet (1:250,000). Korea Inst.

Geosci. Mineral Res., 64p.

Ludwig, K.R., 2003, User's Manual for Isoplot/EX Version 3.00. A Geochronological Tookit for Microsoft Excel, vol. 4. Berkeley Geochronology Center Special Publica- tion, 71p.

Ludwig, K.R., 2008, SQUID 2: A User's manual. Berkeley, CA, Berkeley Geochronology Center Special Publication, No. 2, 100p.

Oh, C. W., 2012, The Tectonic Evolution of South Korea and Northeast Asia from Paleoproterozoic to Triassic.

Jour. Petrol. Soc. Korea, 21, 59-87.

Park, K.-H., Song, Y.-S., Lee, H.-S. and Kim, M.-J., 2011,

Permian to Trassic magmatism of the Korean Peninsula.

Preceedings of the Annual Joint Conference, Mineralogi- cal Society of Korea and Petrological Society of Korea, 90-94.

Ree, J.H., Kwon, W.H., Park, Y., Kwon, S.T. and Park, S.H., 2001, Pretectonic and postectonic emplacements of the granitoids in the south central Okchon belt, South Korea: Implications for the timing of strikeslip shearing and thrusting. Tectonics, 20, 850-867.

Sagong, H., Kwon, S.-T., and Ree, J.-H., 2005, Mesozoic episodic magmatism in South Korea and its tectonic implication. Tectonics, 24, TC5002, doi:10.1029/

2004TC001720.

Seo, J., Choi, S.-G. and Oh, C.W., 2010, Petrology, geochemistry, and geochronology of the post-collisional Triassic mangerite and syenite in the Gwangcheon area, Hongseong Belt, South Korea. Gondwana Res., v.18, p.479-496.

Song, K-Y and Cho, D,-L., 2007, Geological Report of the Gimwha Sheet (scale 1:50,000). Korea Inst. Geosci. Min- eral Res., 46p.

Williams, I.S., 1998, U-Th-Pb Geochronology by Ion Microprobe. In McKibben, M.A., Shanks III, W.C., and Ridley, W.I.(eds): Applications of microanalytical tech- niques to understanding mineralizing processes. Reviews in Economic Geology, 7, 1-35.

Williams, I.S., Cho, D.-L., and Kim, S.W., 2009, Geochro- nology, and geochemical and Nd-Sr isotopic characteris- tics of Triassic plutonic rocks in the Gyeonggi Massif, South Korea: Constraints on Triassic post-collisional mag- matism. Lithos, 107, 239-256.

2014년 11월 11일 접수

2014년 11월 13일 심사개시

2014년 12월 5일 채택
