Measurements of Spray Characteristics According to Nozzle Property in Dual Fuel Engine with a Mechanical Fuel Pump

Measurements of Spray Characteristics According to Nozzle Property in Dual Fuel Engine with a Mechanical Fuel Pump

S. H. Cho, S. H. Yoo, B. H. Lee, D. H. Kim and D. Y. Lee

Key Words: Penetration length( 분사길이 ), Mechanical fuel pump( 기계식연료펌프 ), Dual fuel CI engine( 혼소압축착화 엔진 ), Injection amount( ^분사량 )

Abstract

The characteristics of spray behavior and injected amount were studied with two types of nozzles for using in a compres- sion ignition engine with dual fuel technology for construction machines. A penetration length of spray tends to shorten due to a decrease of injected amount of a diesel fuel with dual fuel engine application. In order to ignite the gaseous fuel pre- mixed with air during intake process, a diesel fuel, which was compression ignited, needs to penetrate somehow similar depth compared with the case of a diesel fuel-only-injection. In this work, a nozzle with reduced hole diameter and increased num- ber of holes was tested and demonstrated that, compared to diesel 100% case, its penetration lengths are comparable to 74%

and 79%, respectively, of those of 100% and 50% supply of a diesel fuel with the baseline nozzle that has four holes and 30.4% increased diameter. This will presumably enhancement the combustion in a dual fuel engine. A design suggestion was also made in this work to achieve similar penetration length of spray with diesel 100% case to prevent combustion from being deteriorated in a dual fuel engine.

1. 서 론

2010 년 12 월 현재 건설기계는 약 374,904 대가 등록되 어 있어 전체 자동차 등록대수의 약 2.1% ^{를 점유하고}

있지만 , 자동차를 비롯한 이동오염원과 비도로 이동오 염원 가운데 건설기계에서 배출되는 배출가스의 기여도

는 NO

15.1%, PM 15.5%, CO 6% ^및 VOC 9.1% ^{를 차}

지하고 있다 . 최근 자동차의 배출허용 기준 강화에 따라 자동차로부터의 오염물질이 저감됨에 따라 전체 오염물 질 배출량에서 건설기계가 차지하는 기여도는 증가하고 있다

. 운행 중인 건설기계에서 PM 배출량을 저감하기 위해서는 DPF 와 같은 후처리장치가 많이 적용되고 있

지만 NO

^{저감이 곤란한 점 등으로 인하여 혼소} (Dual

fuel) 기술의 적용이 검토되고 있다 . 본 연구는 경유엔진

의 흡기관에 LPG 를 공급하는 방식으로 혼소 연소를 구 현하였을 경우 배출가스 저감특성을 파악하기 위한 사 전연구로써 , ^{기계식 연료펌프를 사용하는 건설기계용}

디젤엔진에서 혼소 적용 가능성을 확인하기 위한 기반 연구로 수행되었다 .

(2012

4

27

~ 2012

5

11

, 2012

6

13

)

*회원

,

**회원

,

†책임저자

,

,

E-mail : [email protected]

TEL : (032)876-7443 FAX : (032)876-7443

경유 엔진에 혼소 기술을 적용하여 LPG 를 공급할 경 우 , 경유만으로 운전될 경우와 비교하여 동일한 열량을 엔진에 공급해야 한다 . 공급되는 연료의 열량중 LPG 에

서 공급되는 열량의 비율 (LPG ^열량 / ^{전체 열랑} ) ^{로 혼소}

율을 정의하였다 . 즉

혼소율 (%) = (LHV

× M

) ÷

(LHV

× M

+ LHV

× M

)

이고 , 여기서 LHV

는 LPG 의 발열량 (MJ/kg), M

는 LPG ^{의 공급량} (kg), LHV

^{은 경유의 발열량} (MJ/

kg), M

은 경유의 공급량 (kg) 을 나타낸다 . 따라서 전

체 연료중 LPG 연료의 혼소율 ( 저위발열량 (LHV) 비율 )

에 따른 질량 및 부피 비율은 Fig. 1 ^{에서와 같이 나타나}

게 된다 .

혼소기술을 경유 엔진에 적용시 LPG 공급량의 증가에

따라 경유의 분사량이 줄어들게 되어 LPG 40%( 발열량

기준 계산 ) ^혼합시 , ^{경유의 분사량은} 61.75%( ^공급질량

기준 계산 ) 로 감소하게 된다 . 따라서 Fig. 2 에서와 같이

경유만 분사했을 경우와 비교하여 혼소시 경유 분사길 이가 짧아지게 되어 분사된 경유의 분무 및 혼합 특성 이 변화하게 된다 . 혼소 압축착화엔진에서 경유는 기체

연료 (LPG 또는 CNG) 를 착화시키는 역할을 하기 때문

에 혼소전과 동등한 수준의 분사거리를 확보할수 있도

록 경유를 분사하여 예혼합된 기체연료 (LPG 또는

CNG) 를 점화시키고 화염을 전파시킬 수 있는 연소를

구현하는 것이 바람직할 것으로 판단된다

.

LPG(butane 이 주요 구성성분 ) 의 세탄가는 약 5 로 추 정되기 때문에 한꺼번에 연소를 할 경우에 급격한 온도 및 압력상승이 발생하기 때문에 NO

배출량도 증가할

것으로 예상된다 . 따라서 연소개선 및 이에 따른 배출오 염물질 저감을 위해서는 저감된 분사량에 따른 분사 특 성을 이해하는 것이 중요하다 . ^{한편 운행중인 건설기계}

의 디젤엔진에 혼소기술을 적용하는 경우에는 대부분 건설기계가 기계식 연료펌프를 사용하므로 , 기계식 연 료펌프를 사용한 분사시스템에서의 특성을 파악하는 연

구가 중요하게 된다 . 왜냐하면 Common-rail 연료 공급

방식과 비교하여 기계식 연료펌프에서는 분사압 등과 같은 운전변수를 자유롭게 제어하는 것이 상대적으로

용이하지 않기 때문이다

.

본 연구에서는 노즐 홀지름 및 노즐홀 개수가 서로 다른 두 개의 노즐을 대상으로 하여 분사길이 및 분사 량 등의 분사특성을 비교하여 혼소에 적합한 노즐의 특 성을 이해하기 위한 연구를 수행하였다 .

2. 실험방법

2.1 실험 장치

기계식 고압 연료펌프의 분사량 측정을 위한 실험 장

치는 Fig. 3 과 같이 회전속도의 제어가 가능한 모터를

이용하여 기계식 연료펌프를 구동시키면서 챔버에 일정

횟수 (1000 ^회 ) ^{를 분사하여 분사량을 측정하였다} . ^{또한 분}

무 특성을 파악하기 위해서 Fig. 4 에 나타낸 바와 같이

레이저 소스를 이용하여 생성된 평면광과 ICCD 카메라

를 이용하여 분무 특성을 측정하였다 .

분사는 수평방향으로 실시하여 ICCD 카메라를 이용 하여 Fig. 5(a) 와 같이 촬영하였다 . ICCD 에서 측정된 각 화소의 빛의 강도를 분석하여 분무방향의 분무거리를 산출하였다 . 즉 , 분무가 이루어지는 특정 y 좌표에 대해

x 축 방향의 각 화소의 intensity 를 나타내면 Fig. 5(b) 와

같이 분무가 도달한 영역의 화소의 intensity 가 분무가

Fig. 1 LPG mass & volume fractions related LHV frac- tion (a) Diesel 100% injection (b) Dual fuel injec- tion

Fig. 2 Comparison of conceptual spray patterns between

100% diesel and the case of dual fuel injection

2.2 실험 조건

LPG ^{혼소 적용시 경유의 분사량을 감소시켜야 하기}

때문에 이에 맞춰 연료펌프의 분사량 조정기능을 이용 하여 분사량 100%(1,500 rpm 기준 ) 와 분사량 61.75%

( ^혼소율 40% ^{로 가정시} ) ^{의 경우에 대하여 두가지 인젝터}

를 이용하여 분사특성을 Table 1 과 같은 조건에 대해 측 정하였다 . 인젝터의 개변압은 개변압 측정기를 통해

190bar ^{로 동일하게 설정하였다} .

분사시기를 판단하기 위하여 Fig. 6 과 같이 압력파형 으로부터 분사가 시작되기 전후의 화상의 측정 시기를 비교하여 실제로 연료가 분사시작 및 종료되는 시기를 판단하였다 . 인젝터의 개변압은 약 190 bar 로 설정되어 있지만 , 실제 연료가 분사되는 시점은 라인압력 약 400

bar 부근에서 분사기 시작되며 이는 인젝터 니들의 거동

Fig. 3 A schematic diagram of measurement system for injection amount

Fig. 4 A schematic diagram of measurement system for spray penetration length

Fig. 5 Image processing from measured diesel injection

Table 1 Experimental conditions

Nozzle #1 : 0.30 × 4 holes

#2 : 0.21 × 8 holes Fuel pump rack opening(%) 50, 100

Opening pressure(bar) 190

Revolution of engine(rpm) 1,000, 1,500, 2,000

Fig. 6 Analysis for injector opening pressure

및 유체의 압축성 및 유동에서 발생되는 지연으로 판단

된다 . 분사 종료는 동일하게 약 400 bar 부근에서 나타

나게 되며 분사 종료후에도 분사된 연료는 관성으로 인 해 분사를 지속하여 주위 공기로 전파되게 된다 .

3. 분사량 및 분무 특성

3.1 분사량

고압펌프의 유량을 100% 와 61.75% 에 대해서 엔진 회전수와 랙의 개도를 변화시키며 노즐 #1 ^과 #2 ^{에 대해}

분사량을 측정하였고 , 결과를 Fig. 7 과 8 에 각각 나타내

었다 . 각 노즐에서 펌프 유량이 100% 인 경우에 분사량

은 랙의 개도가 100% ^{일 때는 엔진 회전수가 증가함에 따}

라 증가하나 50% 랙 개도에서는 엔진 회전수에 따른 변

화가 크지 않음을 확인할 수 있다 . 고압펌프의 유량조절

장치를 이용하여 유량을 61.75% ^{로 감소시켰을 경우에 엔}

진 회전수 1000 rpm 에서 약 46~50% 및 1500 rpm 에서 약

35~47%, 2000 rpm 에서 약 61% 의 분사량을 보였다 . 노즐

#2 의 분사량은 랙 개도 50% 에서 노즐 #1 의 엔진 회전수

별로 약 85~99% ^{정도 이며} , ^{랙 개도} 100% ^{에서는 엔진}

회전수별로 약 96~99% 의 분사량을 보였다 .

3.2 분무 형상

Fig. 9 는 노즐 #1( 펌프유량 100%) 과 노즐 #2( 펌프유량

61.75%) 의 분사길이를 랙의 개도 100% 와 50% 조건에서

분사길이 비교한 것이다 . 노즐 #2 의 분사길이가 혼소전

경유 100% ^{조건인 노즐} #1 ^{과 비교하면 랙 개도} 50% ^인

경우 분사길이가 약 79% 이고 , 랙개도 100% 조건에서는 약 74% 의 분사길이를 나타냄을 확인할 수 있다 . 이에 비해 Fig. 10 ^{에서 노즐} #2 ^{에 펌프유량} 100% ^{조건과 노즐}

#1 에 펌프유량 61.75% 조건을 비교하면 펌프유량을 낮

춘 경우에 분사거리가 46% 로 감소함을 확인할 수 있다 .

이를 통해 혼소시 펌프유량을 감소시키더라도 노즐 #2 ^를

적용하여 경유 100% 시와 노즐 #1 의 펌프유량 61.75% 보

다 유사한 수준의 분사거리를 확보할 수 있음을 확인하 였다 . ^{이를 통해서 분사된 경유가 착화되면서 예혼합된}

기체연료 (LPG 또는 CNG) 를 점화시키고 화염을 전파시

켜 연소 개선에 기여할 것으로 판단되고 , 엔진 연소를 통한 후속 연구는 현재 진행중에 있다 .

Fig. 11 ^{에는 노즐} #1 ^{의 펌프유량} 100% ^{에서 측정된 화}

상과 노즐 #2 및 펌프유량 61.75% 에서 측정된 화상을 나

타내었다 . 분사공이 4 개인 노즐 #1 을 이용하여 경유

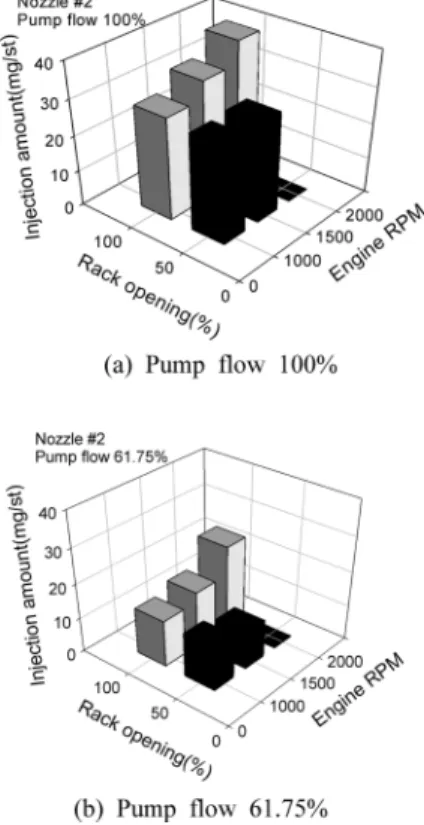

Fig. 7 Injection amount of nozzle#1

Fig. 8 Injection amount of nozzle#2

100% 를 분사할 경우와 분사공이 8 개이고 분사공의 직

경이 약간 (70% 수준 ) 감소된 노즐 #2 를 이용하여 경유

61.75% ^{를 분사할 경우에 전체적인 분무 거동이 유사함}

을 확인할 수 있다 . 그러나 두 노즐간에는 분사공의 개 수가 차이가 나기 때문에 실제 착화된 경유가 스월을

통하여 (Fig. 1 참조 ) 혼합기와 섞이면서 LPG 를 점화시

키게 되는 특성에는 차이가 있을 것으로 예상된다 .

3.3 혼소연소용 노즐 설계의 제안

경유 엔진의 인젝터에서 연료 분사는 피스톤의 케비 티로 형성된 연소실로 분사되게 되고 , 연소 특성 및 배 출가스 특성은 연소실의 형상과 연료 분사 특성과 밀접 한 관계를 갖는다 .

혼소 적용시 연료 분사량이 감소되어 연료 분사 길이 가 짧아져 연소특성이 악화될 가능성이 존재한다 . 이를

개선하기 위해서는 경유 100% ^{와 동등 또는 유사한 수}

준의 분사 거리를 확보하는 것이 중요할 것으로 예상된 다 . 경유 분사에 대한 모델링에서 많이 사용되는 Hiro-

yasu

의 transition 영역 이후의 분사 거리 모델 ( 식

(1)) ^{에서 혼소시와 경유} 100% ^{를 비교해보면 식} (2) ^{에 나}

타낸 바와 같이 표현할 수 있다 . 혼소 적용시 경유와 동 등 또는 유사한 분사기간을 갖기 위해서는 동일 분사공

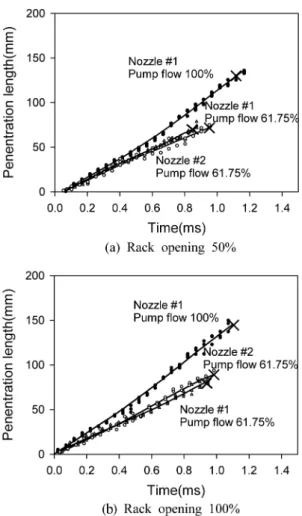

Fig. 9 A comparison of penetration length between noz- zle#1 and #2

Fig. 10 A comparison of spray penetration length

Fig. 11 Comparison of spray characteristics depending on

nozzle types

개수 조건에서는 (i) 개변압을 조절하여 분사압력을 상 승시키거나 또는 (ii) 노즐의 직경을 증가시키는 등의 방 법의 적용이 가능할 것으로 예상된다.

4. 결 론

1) 본 연구를 통해 건설기계용 디젤엔진에서 혼소 적 용 기술을 적용함으로 인하여 경유 연료량이 감소되었 을 경우에 분사특성과 분사량을 기계식연료펌프 시스템 에서 사양이 다른 두 개의 노즐간에 분사 특성을 측정 및 분석을 수행

2) 혼소에 따라 경유 연료 분사량이 감소하여 경유 연 료의 분사 거리가 짧아지게 되기 때문에 예혼합되어 공 급된 기체상 연료를 분사된 경유가 착화하며 연소시키 는 혼소의 특성상 연소개선을 위해서는 분사길이를 기 존 경유와 유사하게 확보하는 것이 중요함

3) 실험결과 분사 노즐 직경은 작아지고 홀 개수가 많 아진 노즐#2의 경우, 분사거리가 경유 100% 및 50%의 경우 비교하여 각각 약 74%와 79%수준을 나타내어 유 사한 분무 도달거리를 나타내어 혼소 엔진에서 연소 개 선이 가능할 것으로 파악

4) 혼소 적용시 연소 개선을 위해서는 분사량이 감소 하여도 경유 100%와 동등 또는 유사한 분사거리 및 속 도를 나타내도록 노즐 및 분사변수에 대한 설계가 필요 하며 이에 대한 설계 제안을 수행

참고문헌

(1)

^{국립환경과학원}

^{대기오염물질배출량}

(2) A. Williams, “Combustion of liquid fuel sprays”, But-19.

terworth and CO Ltd, ISBN 978-040841133, 1990.

(3) G. Stiesch, “Modeling engine spray and combustion processes”, Springer, ISBN 3-540-00682-6 Springer Verlag Berlin Heidelberg New York, 2003.

(4) R. Payri, F. J. Salvador, J. Gimeno and L. D. Zapata,

“Diesel nozzle geometry influence on spray liquid- phase fuel penetration in evaporative conditions”, Fuel, Vol 87, Issue 7, June 2008, pp. 1165~1176.

(5) D. A. Kennaird, C. Crua, J. Lacoste and M. R. Heikal, M. R. Gold, N. S. Jackson, “In-cylinder penetration and break-up of diesel sprays using a common-rial injection system” SAE, 2002-01-1626, 2002.

(6) M. M. Simon, F. A. sanchez-cruz, B. R, Vermudez and J. M. Riesco-Avila, “Liquid sprays characteristics in diesel engine”, Fuel injection, ISBN 978-953-307-116- 9, 2010.

(7) B. H. Lee, H. H. Song, S. H. Cho, S. H. Hong, D. Y.

Lee and T. W. Lee, “A study on behavior of turbulent transient jets with Butane and Propane”, ILASS- KOREA, Vol. 15 No. 2, 2010, pp. 74~82.

(8) John B. Heywood, “Internal combustion engine funda- mentals”, McGraw-Hill International editions, 1998.

(9) H. Hiroyasu, T. Kadota and M. Arai, “Development and use of a spray combustion modeling to predict diesle engine efficiency and pollutant emissions”, JSME, Vol. 26, No. 214, April 1983.

(10) Enrique J. Lavernia and Yue Wu, “Spray atomization and deposition”, John Wiley and Sons, 1996.
