A Study on Application of Space Design Diagrams based on Program Interpretation - Focusing on the Projects by MVRDV and Ben van Berkel -

프로그램 해석을 기반으로 한 공간 디자인에 있어 다이어그램 적용에 관한 연구

- MVRDV와 벤 반 버클의 프로젝트를 중심으로 -

A Study on Application of Space Design Diagrams based on Program Interpretation

- Focusing on the Projects by MVRDV and Ben van Berkel -

김수미

*

**

***

Kim, Su-Mi Kim, Moon-Duck Jung, Sa-Hee

Abstract

In the work of contemporary spatialization, the meaning of program is being an important conceptual element beyond simple functional dimension. The design of this diagram allows to balance among changing programs, and it comes into the spotlight as a medium, which links the virtual to the reality as embodying the virtual, which is not embodied realis- tically, realistically through the design process. In other words, this method is attracting the public attention as a design tool which can concentrate on design process rather than a fixed tool. This study focuses on the role of balancing among mixed programs and the diagram as a design tool. Therefore, the purpose of this study is to analyze and research the work of spatialization, which apply to diagrams of contemporary designers, is to identify operating mecha- nism and then is to examine the characteristics and importance of them.

Keywords :

Program, Diagram, MVRDV, Ben van Berkel

주 요 어 :프로그램

,

, MVRDV, Ben van Berkel

I. 서 론

1. 연구 배경 및 목적

현대사회의 기술 문명은 물리적 환경뿐 만 아니라 장 소와 거리에 대한 감각이 변하면서 공간에 대하여 새롭 게 정의하도록 요구하고 있다. 또한 물질과 비물질과의 간격을 좁히면서 모든 공간요소들 간의 경계가 모호해지 고 있다. 공간 사이에는 뚜렷한 물리적 경계가 없는 행위 나 정보망이 형성되면서 다양한 사회와 도시를 구성하고 있는 무수히 많은 흐름들이 동시다발적으로 충돌하며 변 화하고 있다.

이런 급변하는 흐름 속에서 건축가들은 물리적 경계를 규정짓기 어려운 복합성과 불확정성으로 대표되는 공간 적인 상황을 규정하고 담아야 하는 힘든 과제를 안게 되 었다.

건축가들은 이렇게 변화하는 시대적 상황에 적절히 대

응할 것을 요구받고 있으며, 동시에 공간적인 구축을 통 하여 가시화되는 공간화 작업들은 그 고유한 특성으로 인 해 그 위상이 흔들리고 있다.

이런 불확정한 시대의 흐름에 대응하여 새로운 패러다 임으로 프로그램을 해석, 다이어그램을 통하여 공간에 반 영하는 건축가들이 등장하기 시작했다. 건축가들의 작업 의 새로운 대안으로 다이어그램을 디자인 과정에 도입하 는 흐름들이 나타나고 있으며, 그것은 정체되어있는 공간 디자인 작업을 다이어그램이란 도구를 이용하여 극복하는 것이다.

이 다이어그램을 통한 디자인은 변화하는 프로그램 사 이에서 균형을 잡게 해주며 현실화되지 않은 가상을 디 자인 과정을 통해 가시화하는 등 디자인 과정에서 가상 과 현실을 이어주는 매체의 역할을 한다. 즉, 이 방법은 고착된 도구가 아닌 디자인 과정에 집중할 수 있는 디자 인 도구로 주목 받고 있다.

이 연구는 혼재되어있는 프로그램 사이에서 균형을 잡 아주는 역할과 디자인 도구로서의 다이어그램에 대해 주 목하고 있다. 연구의 목적은 현대 건축가들의 다이어그램 을 적용한 공간화 작업을 분석, 연구하여 프로그램을 해 석 기반으로 한 다이어그램의 작동 메커니즘을 파악하여 공간디자인의 적용 가능성을 모색하는데 목적이 있다.

***정회원(주저자), 건국대학교 건축전문대학원 실내건축설계학과 박사 수료

***정회원(교신저자), 건국대학교 실내디자인학과 교수, 건축학 박사

***정회원, 원광대학교 건축학부 교수, 공학박사

이 논문은 2006년도 원광대학교 연구비지원에 의해 연구되었음.

2. 연구의 범위 및 방법

연구대상으로는 새로운 공간디자인의 방법으로 디자인 과정에서 다이어그램을 디자인적 도구로 제시하고 있는 MVRDV와 벤 반 버클(Ben van Berkel)의 작품을 선정 하였다. 이 건축가 팀들은 건축과 공간에서 다이어그램 적용이 비교적 잘 나타나있다고 판단하여 연구 대상으로 선정하였다. 이들의 작품 분석의 방법은 프로그램 해석 방법의 특징을 건축을 만들어내는 과정에서 살펴보고, 그 해석을 기반으로 만들어 내는 다이어그램을 통해 어떻게 건축과 공간에 수용되는가에 대해 초점을 맞추었다. 그들 의 작품을 통해서 프로그램 해석을 기반으로 한 다이어 그램의 특성 및 적용 방법을 분석하여 공간디자인의 적 용가능성에 대해 연구하였다.

II. 프로그램의 이론적 고찰

1. 프로그램의 의미

프로그램의 사전적 의미는 ‘따라야 할 순서를 정해 놓 은 개요’ 또는 ‘어떤 목적을 향한 행위가 취해야 할 계획 또는 체계’로 용어의 활용 분야는 광범위하며 각 분야별 다양한 의미로 정의된다.¹⁾ 프로그램이 담고 있는 의미는 한 가지가 아니며, 경우에 따라 다른 의미로 사용된다.

건축에서도 역시 프로그램은 한 가지 의미를 갖는 경 우가 드물며 건축설계를 하기위해 제시되는 여러 가지 제 반사항과 요구사항을 모두 포함한다. 단순히 기능에 관한 것 뿐 아니라 인간의 생활과 사회와 항상 밀접한 관계를 갖는 정보들의 집합체라 볼 수 있다.²⁾

2. 건축적 의미에서의 프로그램

1) 프로그램의 기본적 의미: 기능들의 목록

어떤 건물 유형에 대해서 그것이 가지고 있어야할 ‘기 능들의 목록 또는 나열’의 의미를 갖는 것이 프로그램이다.

2) 인간의 활동과 프로그램의 연결: 활동 구성 목록 프로그램은 건축이 인간의 생활을 구성하는 활동들이 일어수 있는 터전이 되도록 한다. 모든 건물과 공간영역 은 기본적으로 사람의 움직임을 전제한다. 마치 도시공간 의 가로가 보행자들의 움직임을 가능하게 해주듯이 건축 물 역시 내부에 있는 사람들의 움직임을 가능하게 해주 기 위한 공간적 장치라고 해도 과언이 아니다.³⁾

프로그램은 건축이 인간의 생활 방식을 연결하는 개념 이다. 예를 들면, 루이스 칸(Louis Kahn)이 이야기하는 도 서관에서는 인간의 행위를 고려한 프로그램의 해석이 들 어가 있다. 그는 “도서관 건물은 시대가 필요로 하는 바 에 적합한 공간 체계를 제공해야 한다. 왜냐하면 공간이

나 그것에서 나온 건물의 형태는 용도에 대한 폭 넓은 해 석에서 나오는 것이지, 작동하는 특정한 체계를 위한 프 로그램을 만족하는 것에서 비롯하는 것은 아니다.”⁴⁾라고 하였다. 여기서 ‘용도’는 인간의 행위, 인간이 그곳에서 무 엇을 할 것인가를 고려한 것이다. 그는 ‘용도’를 통한 프 로그램의 재해석을 요구하고 있는 것이다. 이렇듯 프로그 램의 의미는 인간의 활동을 고려함으로써 새로워 질 수 있다.

3) 사회와 건축의 연결: 시설

프로그램에서 건물에 내재된 제반 정보는 단순한 기능 의 나열만은 아니다. 프로그램을 이루는 여러 가지 기능 들도 그것을 요구하는 사회와 관련을 맺고는 있지만, 극 장 및 병원 등을 하나의 건물 유형으로 볼 것이 아니라, 하나의 ‘시설’로 보았을 때 프로그램이 사회와 갖는 의미 는 좀 더 특별해 진다.⁵⁾

시설의 의미로서의 프로그램은 포괄적인 의미로서 프로 그램이라고 할 수 있다. 기능들의 목록을 프로그램이라고 도 하지만, 미술관, 극장, 병원, 학교 등을 프로그램이라 고 한다. 이러한 명칭이 건물유형을 지시하는 것이기도 하지만, 건물을 분류하는 기준이 아닌 사회에서 요구하는 시설로 받아들일 때 그 의미는 크게 달라진다. 그 시대의 사회 상황, 그리고 그 안에서 사는 사람들이 어떠한 시설 을 요구하는 것을 건축가는 파악하고 그것을 건축으로 옮 겨야만 했다. 예를 들어 18세기의 극장과 20세기 초의 극 장, 그리고 현대의 극장은 다르다.

프로그램에 대한 ‘시설’로서의 접근은 사회와 건축의 연 결점을 만들어내며, 그 연결점을 만드는 것이 건축가의 의무라고 할 수 있다. 또한 접근을 통해 프로그램에 대한 새로운 해석을 할 수 있으며, 유형에 얽매이지 않은 건축 을 만들어 낼 수 있다.

이처럼 건축에서 프로그램의 의미는 기능적인 목록으로 서 건물의 프로그램이 완벽하게 수행되도록 하며, 또한 ‘시 설’로서 사회와 건축을 연결하는 역할을 한다. ‘프로그램

’이란 말은 이 중 하나만을 의미하는 것이 아니며, 언제 나 이 의미들을 동시에 내포하고 있다.⁶⁾

3. 프로그램의 시대적 의미 변화 및 현대 건축에서의 프로 그램의 의미

건축에서 프로그램은 18세기 중반에 시대의 사회적 상 황과 요구에 따라 새로운 기능을 가진 건물이 필요해 지 면서 병원, 교도소, 박물관 등의 공공시설을 위한 세부목 록을 만들면서 건축화 하였다. 이 시기에 프로그램은 건 축이 수용해야할 ‘기능들의 목록’은 물론이고 각 기능들 을 수용해야할 ‘개략적 구성’까지 비교적 상세하게 제시 되기도 했다.⁷⁾ 하지만 이 시대의 프로그램은 시설에 맞는

1)

(2005),

-

,

, p. 39

2)

(2001),

,

,

, p. 21

3)

(2003), 7

,

, p. 14

4) Louis Kahn (1991),

Spaces, Form, Use

,

Louis I. Kahn, writings, Lectures Interviews

, Rizzoli

5)

,

, p. 19

6)

, p. 21

유형을 만드는데 주로 사용되었고 건축가의 프로그램 해 석은 각 건물의 유형을 발전시켜 양식을 확립하는데 적 용되었다.⁸⁾

근대 이후 시설들의 요구는 19세기가 넘어가면서 다원 화되는데 그것에 따르는 건물의 유형, 시설의 재정의로 인해 프로그램이 중요하게 대두된다. 19세기까지는 건물 의 기능이 용도와 관련하여 건물의 유형과 고정적인 관 계를 갖고 있는데 반하여 프로그램은 사회적 제도가 용 도와 관련하여 구체적으로 발현된 것으로 볼 수 있다.

결국 21세기 현대에 이르러서는 기존의 기능들의 목록 으로 나열되던 프로그램의 경계가 무너지고 시대를 반영 하고 새롭게 정의되는 프로그램이 등장하고 있다. 이에 따라 프로그램의 건축을 계획하면서 이야기하는 기능의 나열로만 축소하면, 프로그램은 건물이 담아야하는 기능 의 이름과 그 기능에 맞는 공간의 크기와 형태로 환원된 다. 비록 프로그램의 사전적인 의미가 앞에서 살펴본 바 와 같이 기능들의 목록이기는 하지만, 프로그램을 사전적 의미로만 받아들이는 것은 기능주의의 오류를 반복하는 것이 된다.

현대사회는 도시 중심의 사회이다. 대부분의 사람들이 도시에서 생활을 하며, 건축 또한 대부분이 도시 안에서 만들어 진다. 따라서 도시와 건축은 밀접한 관계를 맺고 있으며, 건축을 함에 있어 도시의 상황을 이해하는 것은 필수적인 것이다. 건축의 프로그램 역시 도시의 생활의 장을 만드는 것이기 때문에 19세기 이전에 제시된 단일 프로그램을 담는 것이었던 것에 비해 현대에서 제시되는 프로그램의 특성은 현대도시의 밀집성과 복잡성을 동시에 반영하여 다양한 단일 프로그램이 통합되어지는 특성을 보인다는 것이다. 따라서 현대사회는 이러한 문제를 해결 할 수 있는 새로운 방법을 건축가들에게 요구하고 있다.

이것은 현대건축에서 프로그램을 바라보는 관점의 변화를 요구하고 있는 것이다. 이는 고정적인 관점에서 프로그램 을 이해해서는 현대사회에서 요구되어지는 다양한 프로그 램의 특성을 충족시킬 수 없기 때문에 다양한 과점에서 프로그램의 의미와 해석이 요구되어진다.

현대 건축에서 프로그램의 의미와 해석은 다양하다. 그 에 따라 다양한 건축 형태들이 등장하게 된다. 고정화된 기능, 용도를 그대로 받아들이지 않고 현대사회 변화에 따라 건축가가 어떤 관점으로 해석하느냐에 따라 프로그 램의 변화를 가져오게 된다.⁹⁾ 그러한 관점에서 프로그램 에 대한 여러 가지 해석은 사회 변화를 수용함으로서 그 시대에 맞는 또 다른 건축을 만들 수 있게 한다.

III. 공간디자인 적용 도구로서 다이어그램

현대 건축에서 다이어그램은 혼재되어 있는 프로그램을 건축의 형태나 공간으로 전환하는 매체로 작용한다. 매체 로서 다이어그램은 건축주가 부여하는 여러 가지 프로그 램에 대한 데이터와 디자인에 의해 주어진 숫자와 통계 데이터를 디자인 영역과 확정·통합·적용시키는데 있어 서 단순히 재현적인 작용을 넘어 건축 전개과정을 이루 고 있는 요소라 할 수 있다. 또한 새로운 아이디어를 건 축화 하는 수단으로서 추상화된 상태가 가지고 있는 잠 재력을 이용하여 유형화 하고 고정된 건축을 탈피하는 수 단으로 볼 수 있다. 이는 건축의 내재성을 잠재성으로 발 현시키고 기호와 건축의 특성으로 살아있는 현존재의 발 현이 될 수 있는 커다란 잠재성을 가지고 있기에 이 개 념에 수많은 건축가들이 주목하여 사용하고 있다.¹⁰⁾ 1. 다이어그램의 의미 및 일반적 특성

1) 사전적 의미에서의 다이어그램

다이어그램이란 어원을 보면 희랍어에서 유래한 이것은

「~을 통하여(through)」라는 의미와「기록한다(to write)」

라는 의미와의 합성에서 이루어진 단어이다. 그 외에 다 이어그램은 그래프나 차트 등 여러 가지 말로 불리기도 한다.¹¹⁾

이것은 표기와 분석과 반영의 형태이고 요약이다. 또한 생성적이며, 통합적이고, 생산적인 사고의 모델일 수 있다.

이것은 의사소통의 시스템 내에서 전반적인 복합성을 단 순화하기도 하고, 실제적인 해결의 하나를 제시한다. 이상 적으로 다이어그램은 특히 변환된 재현과정에서 상황을 이끌어내는 개념적인 도구로서 작용한다.¹²⁾

2) 다이어그램의 일반적 특성

일반적으로 통용되고 있는 다이어그램은 ‘설명을 위한 시각적 디자인’ 또는 ‘배열과 관계를 보여주는 그림’으로 설명된다. 기존의 시각적 도구로서 건축 이외의 다양한

7)

,

, p. 45

8)

(2003),

연구

,

, 41, p. 63

9)

(2003),

,

, 181, p. 26

표 1. 프로그램의 시대적 의미 변화

시기 특 성

18C 사회적 요구에 따른 필요요소와 단순한 기능들의 목록 건축주에 의해 결정

19C 양식의 해체, 프로그램을 기능으로 대체 20C 기능에 따른 형태 결정에 대한 부정

시설의 재정의로 인한 프로그램의 의미변화로 새로운 건축시도 21C 새롭게 정의되는 프로그램의 등장

시대를 반영한 유동적이고 불확정적인 프로그램으로 다양한 형 태의 건축등장

10)

(2007),

,

, 61, p. 73

11) Allen hurlburt(1983),

,

:

12) Bart Loots(2002), The Diagram Debate or the Schizoid

Architecture, Future house Thames&Hudson, p. 20

영역에서 사용되고 있는 다이어그램은 그 표현 형태에 따 라 여러 가지로 나누어지고 있다.¹³⁾

(1) 다양한 정보의 압축과 전달

다이어그램은 다양한 정보를 압축하여 전달하는 표현특 성을 갖는다. 실제정보의 물리적 형태나 크기와 무관하기 때문에 그 양과 질 등에 대한 수많은 정보를 추상적으로 압축하여 전달할 수 있다.¹⁴⁾

(2) 변형과 움직임·흐름의 표현

일반적으로 알려진 도표와 관련한 다이어그램이 시간에 따른 사물의 변형을 시각적으로 표현 가능한 것은 다이 어그램 상에 나타난 정보들의 관계, 구조 등이 추상적이 며 압축적으로 표현되어 있기 때문이며, 이것은 실체적이 고 자세한 이미지 보다는 손쉬운 조절을 가능케 한다.¹⁵⁾

(3) 합리적·객관적 표현

과학적 관리법에서 생산 공정을 분석하기 위해 사용된 다이어그램은 다양한 의사 결정 과정에서 시각화된 도구 로 사용되어 합리화·객관화를 유도하며, 수학 및 과학 분야에서 다양하게 사용되며 합리적이고 객관적인 정보의 효과적인 제시를 위해 사용된다.¹⁶⁾

(4) 위치나 면적을 통한 상대적인 위상표현

다이어그램은 개체-전체, 개체-개체 간의 잠재적 관계나 위상을 압축하여 전달하기도 한다. 구체적인 표현이 아니 더라도 대강의 선이나 방향 등의 표시로 전체를 가시화 하고 그 속에서 개체가 차지하는 위치나 서로의 관계를 표시하며 그 반대로 개체의 관계를 통해 전체의 경계나 조직논리가 비가시적이지만 드러나 있도록 한다.

(5) 추정·검증·조절의 기능

요구되는 다양한 요소의 개체를 유형화 하고 이것이 조 합되는 방식에 따라 새로운 관계가 만들어 진다는 사실 에 주목하고, 이 때 다양한 조합의 추정과 검증을 통해 다양한 해석의 가능성을 제공한다.

2. 공간디자인 적용도구로서 다이어그램 1) 다이어그램의 변화

건축 디자인에 다이어그램이 의식적으로 개입하기 시작 한 것은 1920년대 독일과 러시아의 사회주의 아방가르드 진영에서 사용했던 분석적 도표들과 동선 다이어그램, 그 리고 과학적 관리법으로부터 영향을 받아 1930년대부터 주로 면적 및 동선과 관련하여 다이어그램을 설계과정에 도입하기 시작한 미국의 경우 등이 초기 사례이다.¹⁷⁾ 이 후 1940년대 후반에 발표된 비트 코버가 3×3 격자 팔라 디오의 빌라 평면들을 다이어그램으로 분석 사용해 설명 하면서 건축 이론 분야에도 도입되었다.

디자인 도구로서 다이어그램이 등장한 것은 단순한 ‘설 명을 위한 시각적 도구’의 재현적인 역할이나 디자인의 가장 초기 단계에서 사용되는 평면적인 버블 다이어그램 이 사용되면서 부터이다. 이러한 버블다이어그램은 디자 인수단으로 사용되기는 하였으나 건축을 기능간의 관계로 만 축소시키고 기능에 환원하였다는 문제점을 안고 있었 다. 또한 디자인과정이나 결과에서 제시되는 다이어그램 도 앞서 기술한 바와 같이 단순히 설명을 위한 시각적 도 구로 사용이 한정되어 재현적인 도구로만 사용되고 실제 적으로 디자인 도구로서 활용되지 못하였다.

2) 현대공간디자인에서 다이어그램

이제까지는 다이어그램이 가지고 있는 잠재성을 디자인 과정에 있어서 기능을 하지 못하고, 재현적도구로서 만 사용되었다면 현대에 들어와서 건축가들은 현대 사회의 특성을 반영하기 위한 디자인도구로 다이어그램을 재해석 하기 시작하였다.

현실의 다양한 정보나 조건을 조직하여 새로운 현실을 드러내는 매개 혹은 대리자로 보는 관점의 특징과 데이 터와 다이어그램을 다루는 디지털 기술의 발달과 사용에 있어서 용이성으로 인해 다이어그램은 그 잠재적 관계나 질서를 통해 현대 사회화를 인지하는 도구로서 새로운 매 체로 정의할 수 있다.¹⁸⁾ 또한 다이어그램은 실제공간에서 다양하게 움직이는 인간 행위를 종합적으로 사유할 수 있 는 모델로서도 간주되고 있다. 복잡한 현대 사회구조에서 다양한 단일시점의 표현 논리로는 파악하기 힘들기 때문 에 다양한 시각으로 사유할 수 있는 표현도구로 사용되 고 있다.¹⁹⁾ 디자인 과정에서 드러나는 다이어그램은 주어 진 프로그램에서 유동적이고 복잡한 사회구조를 분석하고 분석된 각각의 요소들의 관계성을 조직화 한다. 이런 과 정 속에서 건축형태로 되기 이전의 단계의 시각정보로 작 용하여 시각적 도구로서 추상적 사유체계인 프로그램을 효과적으로 표현한다. 또한 추상적 설계과정의 형식화 작 업과 복잡한 설계과정을 시각정보로 변환하여 임의적이고 다의적인 해석이 가능한 디자인 발상도구로 전환시킨다.

바로 이점이 현대 건축가들로 하여금 주어진 프로그램을 다양하게 해석하고 새로운 형태생성을 위한 디자인 적용 도구로 활용한 배경이 되었고, 다양한 디자인 적용 도구 로 활용하게 하였다.

13) 김정애 외, 전게서, p. 72

14) 김현아(2002), 건축디자인 매체로서 다이어그램에 관한 연구, 서 울대학교 석사논문, p. 19

15) 김정애 외, 전게서, p. 73

16) 배형민, 포트폴리오에서 다이어그램으로: 건축 담론과 미국건축 분야의 변화 1918-1943, MIT, 박사논문

17) 봉일범, 전게서, p. 70

표 2. 다이어그램의 시대적 변화

1910년대 과학적 관리법

1920년대 독일 및 러시아 아방가르드에서 사용한 분석적 도표 및 동선 다이어그램

1930년대 미국의 면적 및 동선 다이어그램 1940년대 3×3 팔라디오 격자 다이어그램

18) 김현아, 전게서 p. 33

19) 박영호(2008), 건축다이어그램에 나타난 시각정보의 변용방식에 관한 연구, 한국실내디자인학회 논문집, 71, p. 73

설계에 대한 도구화는 추구하는 접근법을 촉진시키는 기술의 일부, 다이어그램 기법의 핵심은 비언어적이거나 이상이나 이념과 분리된 것, 무작위적인 것, 직관적인 것, 선형 논리로 나타나지 않는 것 등을 작업에 도입할 수 있 다는 점이다. 또한 물질적이고 구조적이며 공간적이거나 기술적인 특성들도 작업에 끌어들일 수 있다. 다이어그램 에는 선택과 적용, 실행의 세 단계가 있다.

이를 통해서 상상을 외부 주제로 확대시킬 수 있고, 외 부적인 요소들을 끌어 올 수 있으며, 프로세스를 통해 스 스로가 변화할 수 있다.²⁰⁾

3. MVRDV와 벤 반 버클의 다이어그램에 대한 관점 1) MVRDV의 다이어그램에 대한 관점

공간은 여러 조건의 복합체로서 하나의 단일한 요소나 다이어그램으로 만으로는 구축으로 이어지기 어렵다. 하 나의 다이어그램이라도 다양한 외부적 조건과 관계를 통 하거나, 여러 개의 다이어그램은 상호 작용을 통하여 선 택 적용하는 과정을 거쳐야만 구축물로 완결될 수 있다.

이러한 과정을 위해 두 가지 측면에서 디자인 개념을 다이어그램을 통해 구체적인 결과물로 완성시킨다. 하나 는 디자인 과정에서 분리되었던 요소들을 다이어그램을 통해 디자인 과정을 진행시키는 방법이고, 또 다른 하나 는 이전과는 다른 다이어그램을 통한 합리적 방식으로 주 제가 되는 요소들을 끌어들여 프로젝트를 진행한다.

MVRDV는 후자의 합리적 진행방법의 공간화 작업을 특성화시킨 가장 대표적인 건축가이다. 그들은 ‘사회를 읽 는 작업, 미래의 사회를 추론하려는 작업’에 주목한다. 따 라서 이들에게 있어서 전적으로 후자의 합리적 방식을 통 한 경향과 자연스럽게 연결된다. 특히 다이어그램을 사용 하는 다른 건축가들에 비하여 외부에서 도입한 수학·통 계·사회학에 의존도가 높다. 따라서 시나리오를 통한 합 리적, 객관적 표현과 다이어그램의 추정과 검증의 기능을 통한 조절의 도구로서 다이어그램을 주로 적용하는 것을 알 수 있다. 이것은 그 타당성을 객관적으로 이해시키고 자하는 의도를 가지고 있기 때문이다.

MVRDV의 디자인은 명쾌하게 사회에게 역할을 부여하 는 민주적인 디자인이라 할 수 있다. 그들은 구조물을 통 해서 세상의 풍경을 상징적으로 표현하려고 하려고 하며 이러한 건축가의 역할을 존속시키는 것 같이 보인다. 이 를 위해 이들은 카오스 이론, 복합 이론, 선형 이론 등에 의해 차용된 다이어그램을 사용한다.

2) 벤 반 버클의 다이어그램

벤 반 버클은 다이어그램 설계기법의 개발을 통해 새

롭고 집약적인 상황에 적합한 설계방식을 사용한다. 이 기법을 사용했던 초기의 소규모 프로젝트에서 다이어그램 을 객관성과 주관성 사이에 존재하는 외부요소로 파악했 다. 따라서 동시대에 요구되는 부적합한 기존의 유형학에 서 탈피하려 할 때, 다이어그램을 이용하여 다른 테마나 조직을 프로젝트에 도입할 수 있었다.

일반적으로 다이어그램은 정보를 압축한다. 실제 작업 에서 만든 다이어그램은 도시구조를, 유동적인 공간의 변 화나 확장을 처음 계획부터 의도하여 융통성을 갖게 하 거나 자연스러운 연결로 흐름이 단절되지 않게 한다. 그 럼으로써 공간이 복합적인 기능을 가지고 가변적 형태를 띠게 되는 것이다. 프로그램을 대중적인 접근이 가능한 장소인 현장으로 정의하였다. 그러한 다이어그램은 이상 적 재현에 대한 고상한 논의나 면적, 건물 유형 따위의 진부한 문제로 논점을 흐리지 않고, 실제로 한 장소에서 무슨 일이 벌어지는가를 보여주기 위한 것이다.

또한 다이어그램은 상이한 인지들 사이에서 발생하는 상호작용의 효과를 더욱 통합한다. 최근의 다이어그램은 영역 및 시간의 변수와 연관 지어 사용자 카테고리를 정 의하는 새로운 방식을 제시했다.

그리하여 유동성에 대한 막연한 개념에서 실행 가능한 건축 요소와 구체적인 변수들을 명확히 도출할 수 있게 되었다. 유동성의 개념은 더 이상 무정형의 덩어리가 아 니라, 건축으로 만들 수 있는 프로그램적인 요소와 그럴 수 없는 제약적인 요소로 나뉜다.

다이어그램화의 상관적 접근법은 장소의 발전 가능성에 대한 통합적인 고찰을 가능하게 한다.

다이어그램 설계 기법은 개념적이라기보다는 프로세스 지향적이기 때문에, 다이어그램을 도구화 하는 측면이 항 상 강조되어 왔다. 가장 중요한 것은 우리가 다이어그램 에서 무엇을 발견하고도 그것은 무엇으로 할 수 있는가이다.

지난 몇 년간 수많은 다이어그램을 사용하고 또 재활 용하면서 특정 다이어그램이 다른 방식으로 조작, 적용될 수 있다는 것을 알게 되었다. 뫼비우스 띠와 그것이 3차 원적 변형인 클라인의 병(klein bottle), 트레포일(trefoil) 즉, 삼엽형(三葉形)과 나선형 구조 등은 여러 프로젝트에 서 다양한 방식으로 사용된 동일 유형학적 변형의 예이 다. 본래의 프로젝트를 넘어서도 계속 의미를 가지는 또 다른 다이어그램의 사례로 일주일 간 한 장소의 다양한 활용 유형을 보여주는 움직이는 매트릭스 다이어그램을 들 수 있다. 이러한 다이어그램들이 점점 더 공간적으로 변형, 순환하는 것은 다이어그램에 대한 새로운 사고방식 을 가능하게 한다. 설계 모형이라고 일컫는 다이어그램들 은 컨셉 자동차의 경우처럼 수많은 프로젝트를 양산할 수 있다. 기본적인 설계의 개념은 옵션과 변형의 목록을 만 들면서 더욱 발전하여 추상적이면서도 완전한 형태를 갖 추게 된다.

이제 설계모형은 일반적이면서도 특별하고, 추상적이지 만 구체적이며, 단순하지만 무한한 현대건축의 잠재적 가 표 3. 오늘날의 다이어그램의 의미

다이어그램의 의미

디지털 기술의 발전과 연관

복잡하고 논리적인 흐름을 배열하는 시각적 도구 추상적 사유체계인 프로그램을 효과적으로 표현

20) Space (2004), 9월호, p. 58

능성을 보여주고 있다. 설계모형은 가장 흥미롭고 도전적 이며, 비표준을 표준화하는 잠재적인 루트를 제시한다. 그 렇게 함으로써 단순한 우연이나 지극히 사적인 것을 의 욕적이고 시각적인 건축표현으로 끌어올리는 수단을 제공 하는 것이다. 이에 따른 결과로서 공간 디자인 프로젝트 에 커다란 변화가 일어났다고 본다. 건축이나 공간 프로 젝트는 추상적이고 집중적이며 확장적인 성격을 띠게 되 었고 다양해졌다.

3. 소결

다이어그램은 ‘현실이 담고 있는 무수한 정보를 조직하 여 구축으로 진화하는 개념이나 방법을 담고 있는 매체’

이다.

다양한 정보를 수용하기 위해 건축가들은 다양한 분야 에서 찾아낸 일반적인 이미지와 경제, 문화, 정치 등 여 러 분야에서 추출하는 것이다. 이러한 다이어그램들은 현 대사회의 특성을 재현하는데 목적을 두는 것이 아니라 새 로운 건축디자인을 위한 개념이나 방법을 제시하고 있기 때문에 기존의 재현적인 성격의 이미지와는 생각이 다르다.

이것은 실제 디자인 과정에서 사용되며 프로그램 해석 을 통해 그것을 다이어그램을 적용하는데 있어 건물은 단 일한 다이어그램만으로 구축으로 이어지기는 어렵다. 건 축가들이 사용하는 다이어그램은 하나의 다이어그램이 라 도 다양한 외부적 조건과의 관계를 통해, 여러 개의 다이 어그램은 상호작용을 통해 선택, 적용하는 과정을 거쳐야 만 구축물로서 완결 될 수 있다. 다이어그램은 현대사회 의 다양한 정보들의 관계와 인간의 생활방식 변화, 유동 적인 정보의 조직과 분배 등 여러 면에서 요구되고 있다.

이 다이어그램들은 현대사회의 다양한 일면들을 보여주고

이중 일부는 계획의 일부로 도구화 되어 건축가들에 의 해 사용되고 있고 다양한 건축이나 공간으로 표현되고 있다.

IV. 공간디자인에 있어 다이어그램의 적용

프로그램 해석 기반으로 하여 실제적인 디자인 과정에 서 다이어그램을 생성 및 적용하고 있는 MVRDV와 벤 반 버클의 작품을 통해 주어진 프로그램에 대한 해석과 다이어그램이 공간디자인에 나타나는 사례들을 중심으로 분석한다.

다이어그램이 구체적인 과정을 통해 개념을 구체화 시 키고 수집된 정보와 데이터를 바탕으로 프로그램과 형태 를 해석하고 생성, 적용하는 진행과정이 어떻게 건축에 수용되는 것에 대해 살펴보고자 한다.

1. 사례 선정

현대사회의 복잡한 인문적 상황과 현대도시의 입지, 프 로그램 요구에 따른 전체적인 원리를 고려하여 건축디자 인 작품을 선정하였다. 일반적으로 또한 당시 사회의 보 편적인 시대상을 반영한 프로그램의 해석이 필수적이라고 보았다.

이는 프로그램을 해석하고 이를 디자인과정에 다이어그 램을 적용 방법을 파악하려는 의도와 부합된다고 보았기 에 본 연구에서는 MVRDV의 Villa VPRO, WOZOCO, Housing Silo, Double House와 벤 반 버클의 Villa Wilbrink, Mobius House, Music Faculty, NMR facilities 같은 건축 작품을 선정하였다.

분석표는 디자인의 전개과정에서 나타나는 프로그램이 나 대지조건 및 여러 가지 제반·요구 조건을 통해 프로 그램 해석방법을 살펴본 후, 그 해석을 통한 프로그램이 어떻게 다이어그램화 되어 건축이나 공간디자인에 적용되 고 있는지 살펴본다.

2. 공간디자인에 있어 다이어그램 적용 사례분석

1) MVRDV의 디자인 전개과정에서 현실의 문제를 건 축적으로 해결하는 방법을 모색한다. 그들의 건축적 특징 을 만드는 가장 큰 원인은 프로그램이다. 그리고 이러한 프로그램은 그들이 공간을 만들 때 도구로써 그리고 방 법으로써 작용하는 많은 여러 가지의 데이터들이 형성하 는데 이용한다.

MVRDV는 객관적 요소인 외부환경, 물리적, 법규적 요 소들을 통한 체계적인 데이터 수집에 의한 합리적 프로 그램 해결과정을 다이어그램에 통하여 건축과 공간에 적 용하고 있다.

2) 벤 반 버클의 디자인 전개과정에서의 다이어그램 사 용에서 발견할 수 있는 가장 큰 특징은 객관적인 요소인 외부환경, 물리적, 법규적 요소를 치밀하게 분석, 그 결과 를 가지고 건축과 공간에 반영하는 형식적, 미학적, 은유 적인 분석이 많이 나타난다. 그리고 어떠한 프로젝트를 표 4. 다이어그램에 대한 관점

MVRDV

현실의 정보가 폭증하는 상황에서 무형적인 프로그램과 데 이터를 공간 형태로 전환하는 매개체로 사용하여 정보를 매 개하는 건축만의 방법을 개발하는 것으로 이를 위해 건축 은 현실의 정보와 상호 반응하는 매체로서 존재

벤 반 버클 현실은 균일하고 선형적인 시스템이 아니면 다양한 구조들 의 중첩에 의해 생산된다는 인식과 이러한 구조를 재규정 하기 위해 필요

표 5. 다이어그램 사용 목적 및 특징

구 분 MVRDV 벤 반 버클

목 적 무형적인 프로그램과 데이터 를 공간 형태로 전환하는 매 개체로 사용

기호와 상징의 침입을 막음으 로써 유형학적인 고착상태를 지연시키는 목적으로 사용

특 징

-프로그램 해결 방법 중 시각 적 도구로서 사용

-다이어그램을 사용하는 다른 건축가에 비해 외부에서 도 입한 수학 통계 사회학에 대 한 의존도가 높음

-합리적, 객관적 표현과 다이 어그램의 추정과 검증의 기 준을 통한 조절의 도구로서 적용

-말로 표현되지 않음, 이상이 나 이데올로기와 분리됨, 임 의적임, 직관적임, 주관적임, 선형적 논리 묶이지 않음 -형식적이고 미학적이며 은

유적인 분석의 다이어그램 -현실과 개념의 간격을 채워을 지지

주는 연결체, 매개체

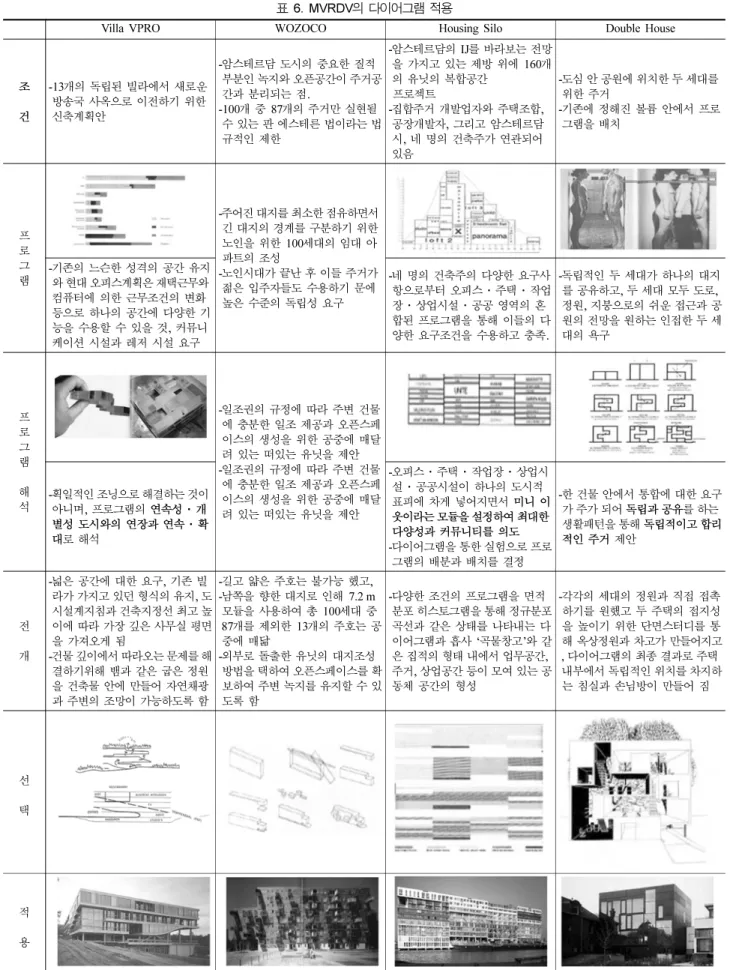

표 6. MVRDV의 다이어그램 적용

Villa VPRO WOZOCO Housing Silo Double House

조 건

-13

방송국사옥으로이전하기위한 신축계획안

-

.

-100

87

수있는판에스테른법이라는법 규적인제한

-

IJ

160

-

,

공장개발자

,

,

-

위한주거

-

그램을배치

프로 그 램

-

100

-

-

와현대오피스계획은재택근무와 컴퓨터에의한근무조건의변화 등으로하나의공간에다양한기 능을수용할수있을것

,

-

항으로부터오피스·주택·작업 장·상업시설·공공영역의혼 합된프로그램을통해이들의다 양한요구조건을수용하고충족

.

-

를공유하고

,

,

정원

,

프로 그램 해석

-

에충분한일조제공과오픈스페 이스의생성을위한공중에매달 려있는떠있는유닛을제안

-

에충분한일조제공과오픈스페 이스의생성을위한공중에매달 려있는떠있는유닛을제안

-

아니며

,

-

-

-

가주가되어독립과 공유를하는 생활패턴을통해독립적이고 합리 적인 주거 제안

전 개

-

,

라가가지고있던형식의유지

,

-

결하기위해뱀과같은굽은정원 을건축물안에만들어자연채광 과주변의조망이가능하도록함

-

,

-

7.2 m

모듈을사용하여총

100

87

13

중에매닮

-

방법을택하여오픈스페이스를확 보하여주변녹지를유지할수있 도록함

-

‘

’

,

주거

,

-

하기를원했고두주택의접지성 을높이기위한단면스터디를통 해옥상정원과차고가만들어지고

,

선 택

적 용

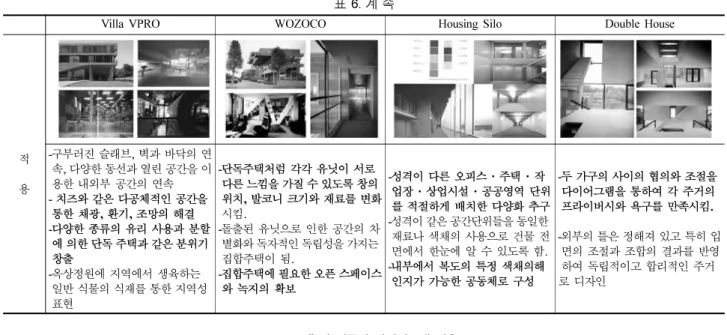

표 6. 계 속

Villa VPRO WOZOCO Housing Silo Double House

적 용

-구부러진 슬래브, 벽과 바닥의 연 속, 다양한 동선과 열린 공간을 이 용한 내외부 공간의 연속 - 치즈와 같은 다공체적인 공간을

통한 채광, 환기, 조망의 해결 -다양한 종류의 유리 사용과 분할

에 의한 단독 주택과 같은 분위기 -옥상정원에 지역에서 생육하는창출

일반 식물의 식재를 통한 지역성 표현

-단독주택처럼 각각 유닛이 서로 다른 느낌을 가질 수 있도록 창의 위치, 발코니 크기와 재료를 변화 -돌출된 유닛으로 인한 공간의 차시킴.

별화와 독자적인 독립성을 가지는 집합주택이 됨.

-집합주택에 필요한 오픈 스페이스 와 녹지의 확보

-성격이 다른 오피스·주택·작 업장·상업시설·공공영역 단위 를 적절하게 배치한 다양화 추구 -성격이 같은 공간단위들을 동일한 재료나 색채의 사용으로 건물 전 면에서 한눈에 알 수 있도록 함.

-내부에서 복도의 특정 색채의해 인지가 가능한 공동체로 구성

-두 가구의 사이의 협의와 조절을 다이어그램을 통하여 각 주거의 프라이버시와 욕구를 만족시킴.

-외부의 틀은 정해져 있고 특히 입 면의 조절과 조합의 결과를 반영 하여 독립적이고 합리적인 주거 로 디자인

표 7. 벤 반 버클의 다이어그램 적용

Villa Wilbrink Mobius House Music Faculty NMR facilities 조건 -교외주택 -Hei gooi의 숲 속에 두 사람을 위

한 주택 -음악 학부를 위한 공간 -유트레히트 대학의 실험실로 자기 장의 간섭이 발생해서는 안 됨.

프로 그램

-교외주택에서 밀도 높은 도시주거 와 다른 개별성을 가질 수 있는 특성, 프라이버시

-하나의 주거에 두 거주자의 개별

적 독자성 -공연시설과 대학의 기능을 함께 다양한 기능을 담는 공간

-실험실과 분광계를 관리할 8개의 계기판이 들어갈 공간과 접대실과 같은 부대시설

프로 그램 해석

-프로그램 조직에 가장 영향을 미치는 분광계의 성질을 건물에 -주택의 프라이버시 보호측면과 벙 수용

커의 폐쇄성과 방어 능력이 일치 된다고 해석

-독립과 공유하는 생활패턴 -프로그램, 동선, 구조 간의 추상적

관계를 압축

-현대 음악과 기보 기술은 상호작용 하여 새로운 구성형태를 만들어냄 -공간의 구조와 통합으로 부분 부 분이 새로운 관계와 차별성을 갖 는 공간

전 개

-벙커의 폐쇄성과 방어능력과 다른 교외주거의 열린 공간으로 벙커이 미지 차용하여 그 구성방식을 주 택에 적용, 주택의 입면이 거리에 서 인식할 수 없도록 구성 -개방적인 입면에서 벗어나 외부와

의 직접적인 접촉을 피하도록 창 의 위치를 조절

-이 주택은 차이가 있는 두 개의 활동을 하나의 구조물로 통합하는 형태로 전개. 이것을 위하여 선으 로만 이루어지는 초기 다이어그램 의 시간과 방향성을 24시간 두 거 주자의 생활을 결합하여 적용

-연속적이지만 부분 부분이 차별성 을 갖는 악보가 갖는 동일한 성질 의 스프링 구조를 선택하여 스프 링 구조 안에 각 기능들을 분리 -연속적인 공간의 생성력에 관련하

여, 조금씩 변해가는 공간제안

-자기장 세기가 다른 분광계를 건 물에 수용할 수 있도록 분광계의 세기에 따라 하나의 수평면을 변 -자기장에 변화된 면이 확장되어 화시킴 공간을 둘러싸면서 변화되는 과정 을 건물의 공간으로 만들어냄

선 택

적 용

하던지 중심이 되는 주제나 개념을 가지고 작업을 하는 데 있어 구심점으로서 다이어그램을 사용한다는 것이다.

이들의 디자인은 그 다이어그램이 프로젝트 전체를 지배 한다는 것이다.

3. 소결

MVRDV, 벤 반 버클의 작품과 그들의 작업방법을 통 해 이들이 사용하고 있는 프로그램에 따른 다이어그램의 적용사례를 분석, 연구하였다. 이들이 사용하는 도시환경 의 사회적 변화와 문화적 변화에 따른 유연한 대처, 프로 그램에서 유도되며 시설의 해석에서 유도되는 평면, 데이 터의 시각화, 직관적인 다이어그램 등은 모두 공간을 형 성하는 도구로써 도입되는 수단과 방법으로 사용하고 있다.

특히 벤 반 버클은 모든 프로젝트에서 중요하다고 생 각되는 것에 대한 해결책으로 다이어그램을 제시하였다.

다이어그램은 프로젝트의 중심 개념으로서 프로젝트를 끝 까지 한 방향으로 통제하는 수단으로서 수용되고 있음을 알 수 있다. 두 건축가들의 건축물의 형태와 공간디자인 을 해결하기 위한 도구로서 다이어그램을 사용한 사례를 분석하면, 다음과 같다. 독립된 빌라에서 느끼는 채광, 환 기, 조망 등의 쾌적한 환경의 요구라는 프로그램은 다공 체적인 공간과 구부러진 슬래브 등을 통해서 해결, 판 에 스테른 법이라는 집합주택에서 오픈공간을 확보해야 하는 법규적인 제한 프로그램은 캔틸레버로 돌출된 유닛의 구 성으로 해결, 복합공간에서 요구되는 다양성은 컴퓨터를 통한 다양한 주호의 구성과 외관에서 같은 기능을 같은 색채나 재료로 표현하는 방법으로 해결, 주택의 프라이버 시의 요구를 벙커 구조의 폐쇄적 형태와 순환동선으로 해 결, 사용자의 사이클이 다른 활동 패턴을 만족시키기 위 해서 뫼비우스 띠 같은 공간 구조로 해결, 공연시설과 대 학 기능이 복합된 공간의 요구는 악보라는 다이어그램적 인 장치를 활용한 기능의 조합, 자기장 간섭이 발생해서 는 안 되는 실험실의 요구 조건은 분광계의 자기장 세기 를 고려한 공간 형성으로 해결하는 등 프로그램에서의 요

구를 뫼비우스 띠나 치즈 구조 같은 다이어그램을 통하 여 공간이나 형태를 해결하는 도구로 미학적이고 은유적 으로 활용한 것을 알 수 있다.

이렇게 사회가 변함에 따라 건축이 해결해야 할 사회 의 요구도 달라졌다. 현대 도시사회는 복잡해지고 다양해 지면서 네트워크와 같은 연결되고 하나의 연속된 전체로 점점 이루어지고 있다. 이러한 변화된 특징은 건축에 영 향을 주었을 뿐만 아니라 공간의 구성에도 영향을 주었 다. 그렇기 때문에 다양한 특징의 프로그램을 수용하기 위해서는 새로운 방법들이 사용되어야 한다.

이 건축가 팀들의 공통점은 다양한 프로그램이 혼재하 는 현대의 도시적 상황에서, 다이어그램은 상황의 가장 핵심적인 내용, 즉 정보의 응축과 관계를 명시하는 이미 지 다이어그램으로 나타난다. 이 다이어그램은 물질적 층 위와 비물질적 층위를 정보의 압축을 통해 매개함으로써 새로운 사고의 잠재적 근거를 마련했다고 볼 수 있다.

V. 결 론

현대사회는 기술문명의 발달로 끊임없이 확장되고 변화 하고 있다. 이러한 변화에 따라 건축이 해결해야 할 사회 의 요구도 달라지고 건축에도 영향을 주었다

현대건축은 이러한 특징을 갖는 프로그램을 담아내려고 노력한다. 복잡하고 유동적인 프로그램을 건축 안에서 통 합하고 수용하기 위한 다양한 방법들이 사용된다.

이러 하듯이 프로그램과 건축물의 공간 사이에서 통합 하고 수용하는 매개체로서 작용하는 다이어그램은 디자인 과정을 유동적, 개방적인 것으로 만든다. 요소들의 지속적 으로 변화하는 관계가 통합된 질서로 파악되기 때문에, 디자인의 과정은 중요한 단계에서 새로운 변화를 위한 수 정, 적응도구로서 다이어그램에 사용되고 있다.

프로그램적인 요구를 다이어그램화 하여 다시 공간화내 지는 건축화 시키는 구체적인 사례를 두 건축가 팀의 통 해서 살펴보았다. 건축화 시키는 단계에서 두 건축가 팀 표 7. 계 속

Villa Wilbrink Mobius House Music Faculty NMR facilities

적

용 -벙커가 가지는 폐쇄적인 물리적 형 태와 단순한 패턴을 설계에 반영하 여 프라이버시 확보 등을 해결 -벙커의 단순한 패턴을 응용, 내부

공간 표현에 있어 단순한 순환 동 선으로 표현

-서로 사용자의 차이와 한 건축물 안에서 통합에 대한 요구를 건축 물 디자인에서 초기 다이어그램을 실체화 단계까지 사용

-두 사람의 다른 활동을 하나의 구 조물 안에서 통합하기 위해 콘크 리트와 유리의 두 가지 재료로 움 직임을 느끼는 공간 형성

-공간과 관련하여 스프링부분 부분 은 건물의 단면 형상과 일치 -악보라는 다이어그램적인 장치를

활용하여 하나의 건축물 안에서 다양한 기능들이 조합함.

-각 기능을 배열하는데 있어 분광 계의 자기장 세기를 고려하여 공 -분광계의 자유로운 배치를 위해 간형성

기둥이 없는 구조사용 -외피 자체가 구조가 되고 내부 에서 만들어진 면이 외부로 확장

한 후 그것을 접어서 건축물의 외 피를 형성
