13 52
◦ 먼저 수험생이 선택한 과목의 문제지인지 확인하시오.
◦ 자신이 선택한 과목의 순서대로 문제를 풀어야 합니다.
◦ 문제지에 성명과 수험 번호를 정확히 기입하시오.
◦ 답안지에 성명 수험 번호 선택 과목 답을 표기할 때에는 반드시, , , 수험생이 지켜야 할 일 에 따라 표기하시오
‘ ’ .
◦ 문항에 따라 배점이 다르니 각 물음의 끝에 표시된 배점을 참고, 하시오. 점 문항에만 점수가 표시되어 있습니다 점수 표시가 없는3 . 문항은 모두 점씩입니다2 .
1.( ), ( )가 나 에 대한 옳은 설명만을 보기 에서 있는 대로 고른 것은< > ?
보 기 .
ㄱ ( )가 는 전기 부품의 종류와 설치 위치 전선의 수 등을 나타, 냈다.
나 는 생산 물질의 제조 과정과 공정 내용을 알기 쉽게 나타 . ( )
ㄴ 냈다.
.
ㄷ ( ), ( )가 나 는 내용에 따라 도면을 분류할 때 상세도에 해당된다.
① ㄱ ② ㄴ ③ ㄱ ㄴ,
,
④ ㄱ ㄷ ⑤ ㄴ ㄷ,
2.그림의A~D에 대한 옳은 설명을 보기 에서 고른 것은< > ?
보 기 .
ㄱ A는 입력 전압을 필요한 크기의 전압으로 바꾸어 주는 변압기 이다.
.
ㄴ B는 전류를 한쪽 방향으로 흐르게 하는 다이오드이다.
.
ㄷ C는 전류의 흐름을 제한하는 저항이다.
.
ㄹ D는 전기를 일시적으로 저장하는 역할을 하는 축전기이다.
,
① ㄱ ㄴ ② ㄱ ㄷ, ③ ㄴ ㄷ, ,
④ ㄴ ㄹ ⑤ ㄷ ㄹ,
3.다음은 수행평가 보고서의 일부이다 가. ( )~( )마 의 조사 내용 중 옳은 것은?
가 나 다 ( ), ( ), ( )
① ②( ), ( ), ( )가 나 마 ③( ), ( ), ( )가 다 라 나 라 마
( ), ( ), ( )
④ ⑤( ), ( ), ( )다 라 마
4. ( ), ( )가 나 의 내용을 규정하고 있는 한국 산업 규격(KS)의 부문별 기호를 바르게 짝지은 것은?
가
( ) ( )나 KS C KS D
①
KS C KS E
②
KS D KS B
③
KS D KS C
④
KS E KS C
⑤

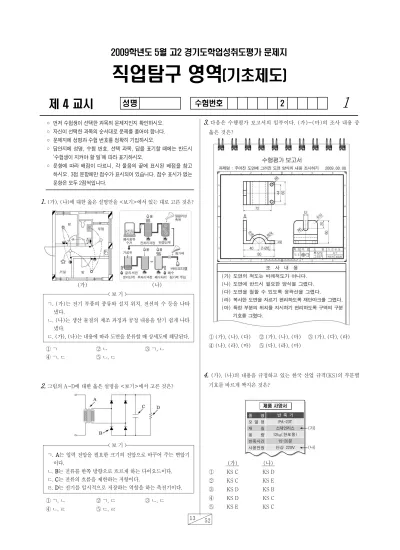

학년도 월 고 경기도학업성취도평가 문제지 2009 5 2
직업탐구 영역 ( 기초제도 )
제 4 교시 성명 수험번호 2 1
가
( ) ( )나
2 직업탐구 영역 기 초 제 도
14 52 다음 도면을 보고 물음에 답하시오
[5 ~ 6] .
5.위 도면에 대한 설명으로 옳은 것은?
물체에 구멍이 개 있다3 .
①
구멍 중심간 거리 치수는10 이다.
② ㎜
도면의 투상법은 제 각법으로 나타냈다3 .
③
반복 도형 생략법이 적용된 투상도가 있다.
④
평면도를 생략하여도 형상 이해가 가능하다.
⑤
6.위 도면에서 평면도에 누락된 치수를 기입할 때 제도 원칙에 맞게 치수를 기입한 것은? [3 ]점
① ②
③ ④
⑤
7.( )가 의 도형을CAD 시스템을 이용하여 나 의 순서로 그렸다( ) . (A)에 들어갈 좌표 입력값으로 옳은 것을 보기 에서 고른 것은< > ?
명령 : LINE 시작점 : 10,10 다음점 : @40,0 다음점 : @30<90 다음점 : (A) 다음점 : 10,10 가
( ) ( )나
보 기 . 30, 40
ㄱ ㄴ. @40, 30
. @-20, 0 .
ㄷ ㄹ @30<180
,
① ㄱ ㄴ ② ㄱ ㄷ, ③ ㄴ ㄷ, ,
④ ㄴ ㄹ ⑤ ㄷ ㄹ,
8.다음은 제 각법으로 그린 정투상도이다 입체도로 옳은 것은3 . ? [3 ]점
① ②
③ ④
⑤
9.다음 투상도에 대한 옳은 설명을 보기 에서 고른 것은< > ? [3 ]점
보 기 의 치수는 이다
. A 150 .
ㄱ ㎜
투상도는 기어를 그린 것이다
. .
ㄴ .
ㄷ 피치원은 가는 실선으로 나타냈다.
.
ㄹ 2개가 서로 맞물려 있는 상태이다. ,
① ㄱ ㄴ ② ㄱ ㄷ, ③ ㄴ ㄷ, ,
④ ㄴ ㄹ ⑤ ㄷ ㄹ,
10.( ), ( )가 나 의 입체도를 제 각법으로 나타낼 때 같은 형상으로3 나타나는 투상도를 보기 에서 고른 것은< > ?
가
( ) ( )나
보 기 정면도
. .
ㄱ ㄴ 평면도 ㄷ.우측면도 ㄹ.좌측면도 ,
① ㄱ ㄴ ② ㄱ ㄷ, ③ ㄴ ㄷ, ,
④ ㄴ ㄹ ⑤ ㄷ ㄹ,
3
기 초 제 도 직업탐구 영역
39 52
11.다음 시퀀스도에 대한 옳은 설명을 보기 에서 고른 것은< > ? [3 ]점
보 기 .
ㄱ 과 은 직렬로 연결되어 있다.
.
ㄴ 접속선은 가로 그리기 방법으로 그렸다.
.
ㄷ 수동 조작이 가능한 스위치는 개이다3 . . PBS
ㄹ 1은 동작중인 회로를 정지시킬 수 있다.
,
① ㄱ ㄴ ② ㄱ ㄷ, ③ ㄴ ㄷ, ,
④ ㄴ ㄹ ⑤ ㄷ ㄹ,
12.그림의 전개 부품을 포함하는 상관체를 보기 에서 고른 것은< > ?
보 기 .
ㄱ ㄴ.
.
ㄷ ㄹ.
,
① ㄱ ㄴ ② ㄱ ㄷ, ③ ㄴ ㄷ, ,
④ ㄴ ㄹ ⑤ ㄷ ㄹ,
13.입체도 가 를 보고 제 각법으로 나 를 작성하였다 선의 우선순위에( ) 3 ( ) . 따라 바르게 그려진 선을 있는 대로 고른 것은? 점[3 ]
가
( ) ( )나
A
① ②B ③A, B
A, C
④ ⑤B, C
14.특수 투상법을 적용한 그림 가 나 에 대한 옳은 설명만을 보기( ), ( ) < >
에서 있는 대로 고른 것은? 점[3 ]
가
( ) ( )나
보 기 .
ㄱ ( )가 는 등각을 이루는 세 축선의 길이를 실제 길이와 같은 비율로 나타낸 것이다.
.
ㄴ ( )나 는 원근감을 느낄 수 있도록 수평 방향의 선들이 좌우 양쪽의 각 소점으로 모이도록 나타낸 것이다.
. (
ㄷ 가), ( )나 는 투상면이 기면과 화면에 평행하도록 나타낸 것이다.
① ㄱ ② ㄴ ③ ㄱ ㄴ,
,
④ ㄱ ㄷ ⑤ ㄴ ㄷ,
15.CAD 시스템을 이용하여 가 의 입체도를 제 각법으로 나 와 같이( ) 3 ( ) 그렸다 평면도와 우측면도에 누락된 선을 그리는 방법으로 옳은 것을.
보기 에서 골라 바르게 짝지은 것은
< > ? 점[3 ]
가
( ) ( )나
보 기 .
ㄱ 명령 : LINE 시작점 : 50, 60 다음점 : @0, 30
.
ㄴ 명령 : LINE 시작점 : 50, 90 다음점 : @30<90
.
ㄷ 명령 : LINE 시작점 : 100, 10 다음점 : @30, 30
.
ㄹ 명령 : LINE 시작점 : 130, 40 다음점 : @30< -45
평면도 우측면도
① ㄱ ㄴ
② ㄱ ㄷ
③ ㄴ ㄷ
④ ㄴ ㄹ
⑤ ㄷ ㄹ
4 직업탐구 영역 기 초 제 도
40 52
16.다음 투상도에 기입된 치수 보조 기호에 대한 옳은 설명을 보기< >
에서 고른 것은?
보 기 는 참고 치수이다
. 29 .
ㄱ
모따기인 곳이 두 군데이다
. 45° .
ㄴ
지름이 인 구멍이 한 개 있다
. 14 .
ㄷ ㎜
는 이론적으로 정확한 치수이다
. 24 .
ㄹ ,
① ㄱ ㄴ ② ㄱ ㄷ, ③ ㄴ ㄷ, ,
④ ㄴ ㄹ ⑤ ㄷ ㄹ,
17.그림은 주어진 원에 내접하는 정오각형을 작도한 것이다 이에 대한. 옳은 설명을 보기 에서 고른 것은< > ? 점[3 ]
보 기 .
ㄱ AE와 DB의 길이는 같다.
원호 의 중심점은 이다
. CE D .
ㄴ .
ㄷ D-E-F-O순으로 교점을 구한다. 선분을 수직 이등분한 곳이 두 군데이다
. .
ㄹ ,
① ㄱ ㄴ ② ㄱ ㄷ, ③ ㄴ ㄷ, ,
④ ㄴ ㄹ ⑤ ㄷ ㄹ,
18.다음 방법으로 스케치할 수 있는 부분을 고른 것은?
부품 표면에 광명단 또는 스템프 잉크를 칠한 다음 용지에 찍어, 실제 형상으로 모양을 나타낸다.
A, B, C
① ②A, B, D ③A, C, E
B, D, E
④ ⑤C, D, E
19.다음 단면도와 같이 나타나도록 절단 방향을 옳게 설정한 투상도를 보기 에서 고른 것은
< > ? 점[3 ]
보 기 .
ㄱ ㄴ.
.
ㄷ ㄹ.
,
① ㄱ ㄴ ② ㄱ ㄷ, ③ ㄴ ㄷ, ,
④ ㄴ ㄹ ⑤ ㄷ ㄹ,
20.( ), ( )가 나 에 기입할 내용으로 옳은 것을 바르게 짝지은 것은?
단 모눈의 한 눈금은 이다 점 ( , 10㎜ .) [3 ]
가
( ) ( )나 1 : 1
① 50
1 : 2
② 10
1 : 2
③ 50
2 : 1
④ 10
2 : 1
⑤ 50
확인사항
※
문제지와 답안지의 해당란을 정확히 기입 표기 했는지 확인( )
○
하시오.
