14
.LPI 엔진 14-1 (1)

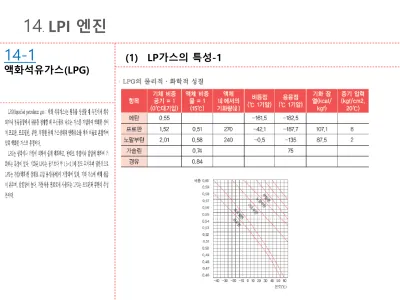

액화석유가스(LPG) LP가스의 특성-1
14
.LPI 엔진
(2) LP가스의 특성-2
14-2
액화석유가스(LPG)14
.LPI 엔진
(3) LPI 엔진시스템
14-3
LPI 전자제어 장치DRIVERPUMP
IFB
ECU
14
.LPI 엔진
(4) LPI인젝터
14-4
LPI 전자제어 장치✓ 분사 압력
Δ5bar✓ 구동 전압
55 ~ 60V
✓ 정적 유량
1.05g/sec
✓ 구성품
인젝터, 니들시트
디아이싱팁, 인젝터홀더
14
.LPI 엔진
(5) 인젝터의 단품구성
14-5
LPI 전자제어 장치■ 인젝터 : 솔레노이드 방식
분사시간 = 통전시간
■ 인젝터 홀더
■ 니들 시트
■ 디아이싱팁(황동) : 빙결 방지
→재질의 차이를 이용하여 결속력 저감
14
.LPI 엔진
(6) 인젝터 제어
14-6
LPI 전자제어 장치ECU
IFB
CMPCKP AFSO2 WTS:
연료온도연료압력 펌프상태:
분사신호
14
.LPI 엔진
(7) LPI 레귤레이터 유닛
14-7
LPI 전자제어 장치✓ 연료라인의 압력을 일정(Δ5bar)하게 유지시켜 주기 위한 장치
✓
연료 압력센서와 온도센서를 이용하여 LPG 조성비 판단✓ 연료차단 밸브를 내장하여 비상시 인젝터로의 연료 공급 중지
인젝터 레귤레이터 유닛 봄베
14
.LPI 엔진
(8) 레귤레이터 유닛단품
14-8
LPI 전자제어 장치연료 압력센서
조성비/연료량/펌프구동시간
연료차단 솔레노이드 연료 압력조절기
챔버압력(5bar)+출구측(봄베)압력
연료 온도센서
조성비/분사시기 보정
14
.LPI 엔진
(9) LPI 연료펌프
14-9
LPI 전자제어 장치연료 출구
연료 입구 체크밸브
체크밸브
다이어프램
BLDC 모터
회전속도(rpm) 425~500 1000 1500 2000 2800
최대 (ℓ/hr) 28 57 85 113 159
IFB 구동신호(PWM) 15% 35% 50% 65% 85%
14
.LPI 엔진
(10) LPI 차단밸브
14-10
LPI 전자제어 장치
✓ LPI 스위치와 시동키에 의해 ON/OFF 된다.
✓ 병렬회로로 구성되어 동시에 작동되는 회로가 구성되어 있다.
봄베측 차단 밸브 엔진측 차단 밸브
14
.LPI 엔진
(11) 모터 드라이브
14-11
LPI 전자제어 장치
✓ IFB에서 연료펌프 구동 RPM 결정
✓ 펌프 드라이브 모듈에서 연료펌프로 구동전류 출력 (3상 제어)
✓ 진단라인 : 정상시 5Hz , 고장 발생시 10Hz (출력 신호와 실제 회전수 차이가 30% 이상시)
