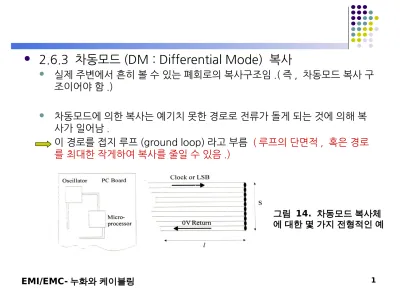

 2.6.3 차동모드 (DM : Differential Mode) 복사



실제 주변에서 흔히 볼 수 있는 폐회로의 복사구조임 .( 즉 , 차동모드 복사 구 조이어야 함 .)



차동모드에 의한 복사는 예기치 못한 경로로 전류가 돌게 되는 것에 의해 복 사가 일어남 .

이 경로를 접지 루프 (ground loop) 라고 부름 ( 루프의 단면적 , 혹은 경로 를 최대한 작게하여 복사를 줄일 수 있음 .)

그림 14. 차동모드 복사체

에 대한 몇 가지 전형적인 예

EMI/EMC-

누화와 케이블링



2.6.4 공통모드 (CM : Common Mode) 복사



공통모드에 의한 복사는 다른 시스템에 지대한 영향을 줄 수 있으므로 최대한 피해야 함 .

그림 15. 접지 루프로의 공통 모드 전류 유입

에 대한 개념도

EMI/EMC-

누화와 케이블링

2.7 PCB 사이의 케이블링



PCB 와 PCB 사이의 연결은 주로 리본 케이블에 의해 이루어 짐 .( 값싼 다중 종단을 할 수 있는 것이 리본 케이블의 큰 이점이기 때문 .)



리본 케이블의 형태

그림 16. 리본 케이블의 종류

 단일 접지 형태로 값이 싼 이점이 있지만 신호선과 접지선 사 이에 큰 루프를 형성하는 단점이 있음

 공통모드 복사 문제도 심각함 .

 GS형태로 신호선이 인근 하나씩의 접지선을 가지므로 루프 면적이 줄어듬

 공통모드 복사 문제가 없음 .

 GSSG형태로 루프의 면적은 줄었지만

 공통모드 복사 문제는 남아있음 .

 접지판 위에 신호선이 있어 루프의 면적이 신호선과 바로 아래 의 접지면 사이의 거리로 결정되므로 (b) 의 경우 보다 루프면 적이 작음 .

(d ) (a)

(c)

(b)
