硏究論文
스윕과 린을 적용한 부분흡입형 초음속 터빈의 성능 특성에 관한 수치적 연구
권태운* ․ 정수인* ․ 조종재* ․ 김귀순**†․ 정은환***
Numerical Analysis on the Effect of Blade Sweep and Lean on the Performance of a Partial Admission
Supersonic Turbine
Taeun Kwon* ․ Sooin Jeong* ․ Jongjae Cho* ․ Kuisoon Kim**†․ Eunhwan Jeong***
ABSTRACT
The present study deals with numerical flow analysis to investigate the effect of sweep and lean on the performance characteristics of a partial admission supersonic turbine. The flow analysis was performed for three different angles. The angles of sweep and lean are 5°, 10°, 15°. The results of the flow analysis showed that the efficiency is improved as the sweep angle is increased. However, a sweep angle of 5° was less effective in comparison with the baseline model. The total pressure loss was reduced as the lean angle is increased, but the total to static efficiency was decreased.
초 록
본 논문에서는 스윕과 린의 각도에 따른 부분흡입형 초음속 터빈의 성능 특성을 분석하기 위하여 유 동해석을 실시하였다. 유동해석은 스윕과 린의 3가지 각도(5°, 10°, 15°)에 대해 수행되었다. 해석결과, 전반적으로 스윕 각도에 커질수록 효율이 증가하였다. 다만, 스윕 각도가 5°일 때에는 기본익형보다 효 율이 더 떨어졌다. 린 각도가 커질수록 전압력 손실은 줄어들었지만 정효율은 감소하였다.
Key Words: Sweep(스윕), Lean(린), Partial Admission(부분흡입형), Supersonic Turbine(초음속 터빈)
접수일 2010. 12. 1, 수정완료일 2011. 3. 9, 게재확정일 2011. 3. 14
* 정회원, 부산대학교 항공우주공학과 대학원
** 종신회원, 부산대학교 항공우주공학과
*** 정회원, 한국항공우주연구원 터보펌프팀
†교신저자, E-mail: [email protected]
[이 논문은 한국추진공학회 2010년도 추계학술대회(2010. 11. 25-26, 제주 샤인빌리조트) 발표논문을 심사하여 수정・보완한 것임.]
1. 서 론 터빈의 내부 유동장은 날개에 작용하는 부하 (Loading)와 환형관(Annulus)내의 선회유동 (Swirling flow)으로 인한 이차유동, 와류, 경계 층 박리, 충격파 등과 같은 매우 복잡한 3차원 유동을 갖고 있다. 특히 충격파와 익면경계층의 상호작용에 의해 발생되는 익면 상의 박리는 터 빈 내부 유동에 중요한 영향을 미치는 요인이다.
축류 터빈의 성능을 향상시키기 위해 지금까 지 연구되어온 익렬의 형상은 대부분 반경방향 중첩선(Stacking line)을 2차원적으로 적용하여 설계된 것이었다. 그러나 최근 복합소재와 같은 첨단 소재의 개발과 제작기술의 눈부신 발전으 로 LP 스팀터빈과 가스터빈 등에는 3차원 익형 설계가 적용되고 있다.
3차원 익형 설계는 반경방향 중첩선에 3차원 적 변화를 준 것으로 대표적인 예로는 린(Lean), 스윕(Sweep), 보(Bow), 스큐(Skew) 등이 있다.
이러한 3차원 익형 설계는 다양한 원인으로 인해 발생하는 터빈 내부의 손실을 억제함으로 써 효율을 향상시키는 효과가 있다고 여러 논문 에서 주장하였다.
예를 들어, 터빈뿐만 아니라 압축기에도 널리 사용되는 스윕형상은 Hah 등이 압축기 동익에 대한 연구를 수행하여 전방스윕(Forward sweep) 이 날개 끝단의 엔트로피 생성과 이차유동의 발 생을 억제하고 후방스윕(Backward sweep)은 충 격손실을 줄이는데 효과가 있음을 보였다[1]. 또 한 Vad 등은 저속 축류형 유체기계에서 스윕이 성능 및 효율에 미치는 영향을 실험과 수치해석 적 방법으로 상세히 분석하였으며, 후방스윕이 효율면에서 우수함을 밝혔다[2]. Haller는 Negative 린의 성능 특성을 고찰하여 정익에서 는 팁 부근의 속도감소로 인해 이차 유동 손실 이 줄어들고, 동익에서는 팁에서의 속도가 증가 하여 이차유동 손실도 함께 증가한다고 발표하 였다[3]. Sigg 등은 손실계수의 계산을 통해 성능 을 파악하였는데 정익에서는 우수한 성능을 보 였으나, 동익에서는 성능이 감소함을 보였다[4].
살펴 본 바와 같이, 많은 연구들이 수행되어왔 으나 아직 초음속 터빈의 성능에 미치는 영향에 대해서는 밝혀진 바가 거의 없다.
본 연구에서는 부분흡입형 초음속 터빈 동익 에 적용된 스윕과 린 형상이 터빈성능에 미치는 스윕과 린의 영향을 파악하기 위해 3차원 유동 해석을 수행하고 그 결과를 고찰하였다.
2. 형상 및 계산조건
(a) Sweep
(b) Lean
Fig. 1 Turbine Rotor Stacking Methods
Fig. 2 Computational Domain
2.1 익렬 형상
“스윕”이란 Fig. 1(a)에서 보는 것처럼 익렬의 전연이 입구유동과 수직을 이루지 않고 축 방향 으로 기울어져 있는 것을 말한다. 본 논문에서는 중첩선이 회전 축을 따라 유동방향으로 기울어
노즐 블레이드
목폭 4.13mm 입구각 23.5°
노즐높이 20.9mm 출구각 23.5°
출구폭 14.26mm 동익스팬 32.8mm
장착각도 19.5° 동익코드 15.8mm
Table 1. Nozzle & Blade configuration data
진 후방스윕만을 대상으로 계산을 실시하였다.
“린”은 Fig. 1(b)에서 보는 것처럼 중첩선을 회 전 반대방향으로 기울인 Negative 린을 고려하 였다. 스윕과 린의 각도는 0°, 5°, 10°, 15°로 각 각 4개의 경우에 대하여 계산하였다.
Table 1에는 계산에 사용된 노즐과 로터 블레 이드의 형상 데이터가 나와 있다. 노즐은 출구에 서의 마하수가 2.33이 되도록 설계되었다.
2.2 수치해석 기법 및 경계조건
본 연구에서는 Fig. 2와 같이 1개의 노즐에 해 당하는 영역에 대해 주기조건을 적용한 계산영 역을 구성하고 터빈의 유동을 정상상태로 가정 한 후, 회전부와 정지부의 경계면에 프로즌 로터 (Frozen rotor)기법을 적용하여 계산을 하였다.
계산에 사용한 상용해석프로그램은 윤원근 등 [5], 노준구 등[6], 박편구 등[7]이 앞서 수행한 연구들을 통해 초음속 터빈 성능예측에 신뢰성 을 확보한 Numeca사의 FINETM/Turbo이다. 본 연구에 적용된 지배방정식은 Navier-Stokes 방정 식이고, 난류모델은 k-ε extended wall function 을 사용하였다. 수치적 기법은 시간에 대해서 4 차의 Explicit Runge-Kutta 적분법을, 공간에 대 해서 중앙차분법을 사용하였다.
경계조건으로 입구에는 전압력과 전온도를, 출 구에는 정압력을 설정하였다. 압력비는 18.34이 고 입구 전온도는 373 K이다. 모든 벽면은 단열 및 점성벽면으로 설정하였고 동익의 회전속도는 6147.5 rpm으로 고정하였다. 전체 격자계는 10개 의 H형 정렬격자 블록으로 구성되어있으며, 총 격자점 수는 약 186만개이다.
3. 결과 및 고찰
3.1 스윕에 따른 유동 특성 변화
Figure 3은 동익 스팬방향으로 높이 50% 지점 단면에서의 상대 마하수 분포이다. 스윕 각도가 0°일 때의 유동 결과를 살펴보면, 노즐 아랫면 끝부분에서는 과대 팽창(Over-expansion)으로 인 한 충격파가 발생하고 이를 통과한 유동은 로터 회전 방향으로 휘어지면서 감속된다. 노즐 윗면 끝부분에서는 과소 팽창(Under-expansion)이 발 생하여 1번 유로(1번 동익 위쪽 유로)로 들어가 는 유동은 다른 유로로 들어가는 유동보다 더 가속이 된다. 전반적인 유로 내부의 속도는 코드 의 약 30%지점까지는 감속되지만 아음속으로 천 이된 이후로는 다시 가속되는 형태이다. 또한, 충격파와 경계층의 상호작용에 의한 박리가 형 성되고 2번 유로(2번 동익 위쪽 유로)에서 두드 러지게 나타난다.
(a) Sweep 0° (b) Sweep 5°
(c) Sweep 10° (d) Sweep 15°

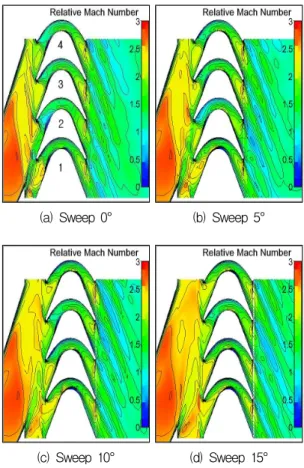

Fig. 3 Relative Mach No. Contours at 50% span cross-section of Swept Rotor
스윕 각도가 5°일 때에는 전반적으로 아음속 영역이 줄어들고 마하수분포가 기본익형에 비해 높아지지만, 2번 유로의 압력면에서 새로운 아음 속영역이 발생한다. 스윕 각도가 10°인 경우에는 스윕 각도 5°와 비교했을 때, 전체적으로 마하수 분포가 높아지지는 않았지만, 2번 유로의 아음속 영역이 줄어들었다. 마지막으로 스윕 각도가 15°
인 경우에는 스윕 각도 10°일 때보다 더 아음속 영역은 줄어들었고 1번과 2번 유로의 마하수 분 포는 높아졌다. 그리고 스윕 각도가 증가할수록 노즐 출구에서의 마하수 분포가 높아진다.
Figure 4는 동익 입구단면에서의 상대 마하수 분포이다. 검은색 윤곽선은 동익 입구와 팁 간극 을 나타낸 선이다. 스윕 각도가 0°일 때의 유동
(a) Sweep 0° (b) Sweep 5°
(c) Sweep 10° (d) Sweep 15°

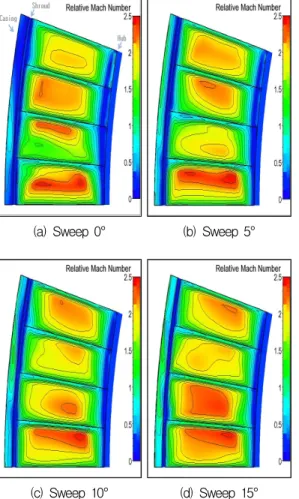

Fig. 4 Relative Mach No. Contours at Rotor inlet cross-section of Swept Rotor
결과를 살펴보면, 모든 유로에서 유동은 스팬방 향의 중간지점에 집중되어 있고 팁과 허브 부근 에서의 마하수는 낮게 나타나고 있다. 노즐에서 의 과소 팽창으로 인해 유동이 가속되어 1번 유 로 입구는 가장 높은 마하수분포를 보인다. 노즐 출구유동이 회전방향으로 휘어지면서 2번 유로 는 압력면 부근에 유동이 집중되고, 3번과 4번 유로로 주유동이 지나고 있다.
스윕 각도가 5°~15°일 때의 유동 결과를 0°일 때와 비교해보면, 각도가 증가할수록 유로의 팁 부근 마하수가 높아지고 있고 입구 전체 단면에 대한 평균 마하수도 높아진다. 다만, 팁 간극으 로 누설되는 유동의 마하수도 함께 증가하고 있 음을 그림에서 알 수 있다.
(a) Sweep 0° (b) Sweep 5°
(c) Sweep 10° (d) Sweep 15°
Fig. 5 Relative Mach No. Contours at 87.5% span cross-section of Swept Rotor
Figure 5는 동익의 스팬방향으로 87.5%단면에 서의 상대 마하수 분포를 동익만 따로 나타낸 그림이다. 스윕 각도가 0°일 때의 유동 결과를 살펴보면, 모든 유로에서 부압면의 아음속 영역 이 관찰된다. 또한, 주유동이 흐르는 3번과 4번 유로에서 상대적으로 큰 아음속 영역이 발생한 다. 아음속 영역은 스윕 각도가 증가함에 따라 줄어들고 있다. 2번과 3번 유로에서는 마하수 0.4이하의 영역이 더 커졌지만, 1번과 4번 유로 는 줄어들었다. 이렇듯 스윕각이 증가할수록 저 속영역이 줄어들고 전반적인 마하수 분포가 높 아지는 경향이 보이며 이는 팁 부근에서 두드러 진다.
Table 2에서 볼 수 있듯이 동익에 스윕 각을 적용하였을 때 발생하는 동익 입구각과 출구각 의 변화를 살펴보더라도 스윕을 적용한 익형이 설계값에 더 가까운 것을 확인할 수 있었다.
Figure 6은 스윕 각도에 따른 터빈출구에서의
Sweep
입구각 출구각
설계값 23.5° 23.5°
0° 20.9° 24.2°
5° 21.0°(▲) 26.4°(▲) 10° 21.7°(▲) 26.5°(▲) 15° 23.1°(▲) 24.6°(▽) Table 2. Turbine inlet angle & outlet angle with
Sweep Angles
Fig. 6 Turbine Efficiency for Sweep Angles
전효율과 정효율을 나타낸 그래프이다.
사용된 터빈의 전효율(
)과 정효율(
)식은 아래의 Eq. 1과 Eq. 2에 각각 나타내었다.
⋅
(1)
⋅
(2)스윕 각도가 5°일 때에는 효율이 기본익형보 다 떨어지지만 그 이후로는 스윕 각이 커질수록 상승하는 것을 볼 수 있다. 스윕각도 10°부터는 기본익형보다 효율이 더 높아진다. 이를 통해, 터빈 동익에 스윕을 적용하는 것이 효율을 향상 시키는데 기여한다는 점을 알 수 있다. 하지만 스윕 각도가 5°인 경우에서 보듯이, 스윕 각이 효율과 선형적이 아니라는 사실을 눈여겨 볼 필 요가 있다.
3.2 린에 따른 유동 특성 변화
Table 3은 터빈출구에서의 전압력계수와 전온 도 계수를 린 각도에 따라 나타낸 표이다. 린 각 도가 커질수록 기본익형보다 터빈출구의 전압력 계수는 증가하지만, 전온도 또한 증가하고 있다.
Figure 7은 동익 입구단면에서의 상대 마하수 분포이다. 린 각도가 5°~15°일 때의 유동 결과를 0°일 때와 비교해보았다.
Lean 0° 0.113 0.740
Lean 5° 0.116(▲0.003) 0.743(▲0.003) Lean 10° 0.118(▲0.005) 0.743(▲0.003) Lean 15° 0.124(▲0.011) 0.750(▲0.010) Table 3. Total Pressure & Total Temperature Coefficients
at Turbine Outlet with Lean Angles
(a) Lean 0° (b) Lean 5°
(c) Lean 10° (d) Lean 15°

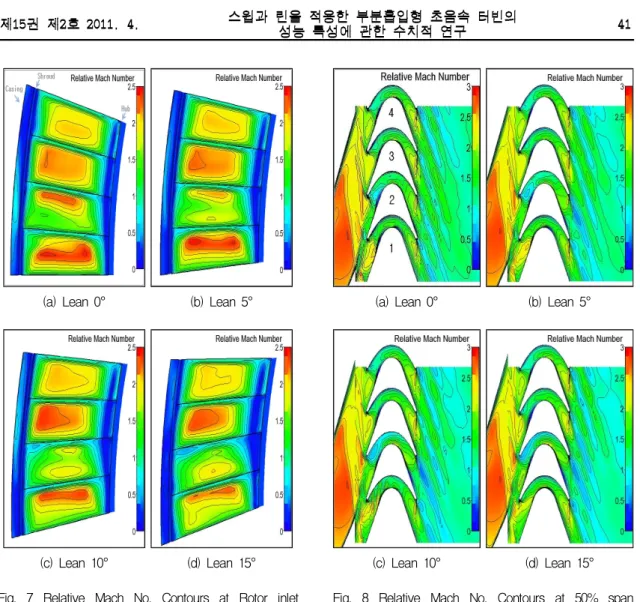

Fig. 7 Relative Mach No. Contours at Rotor inlet cross-section of Leaned Rotor
1번 유로에서는 노즐에서의 과소팽창으로 인 해 노즐을 빠져나온 뒤 가속된 유동이 일자 형 태를 유지하면서 진입하고 있다. 린 각도가 증가 하여도 이러한 유동의 형태는 유지된다. 2번 유 로에서는 노즐 아래 끝단을 따라 빠져나온 유동 이 3번 동익의 압력면에 집중되고 있다. 이 유동 은 린 각도가 증가하면서 3번 유로로 들어가고, 1번 유로로 들어가던 유동의 일부가 2번 동익 부압면으로 이동하는 것을 확인할 수 있다. 3번 유로에서는 린 각도가 증가하면서 팁 부근으로 가속된 유동이 들어간다. 4번 유로는 린 각도 변 화에 따른 유동변화가 크지 않다.
Figure 8을 살펴보면, 각도가 커짐에 따라 전 반적으로 마하수분포가 낮아지는 경향을 보이고
(a) Lean 0° (b) Lean 5°
(c) Lean 10° (d) Lean 15°
Fig. 8 Relative Mach No. Contours at 50% span cross-section of Leaned Rotor
있다. 2번 유로에서 발생한 아음속영역은 각도가 증가할수록 넓어지고 있다.
다음으로 Fig. 9를 살펴보면, 동익에 스윕각을 준 3.1절의 결과와 마찬가지로 모든 유로에서의 아음속 영역은 린 각도의 증가와 함께 줄어들고 있다. 다만, 2번째와 3번째 유로에서 마하수 0.4 이하의 영역은 스윕의 경우에는 각도가 5°일 때 이전보다 더 커졌지만 린의 경우는 각도가 5°일 때 더 줄어들고 있다. 이를 통해 스윕 뿐만 아니 라 린도 팁부근의 저속영역을 줄이는 효과는 있 는 것으로 판단된다.
Figure 10은 린 각도에 따른 터빈출구에서의 전효율과 정효율을 나타낸 그래프이다. 린 각도 가 5°일 때와 10°일 때는 전효율이 증가하지만
(a) Lean 0° (b) Lean 5°
(c) Lean 10° (d) Lean 15°

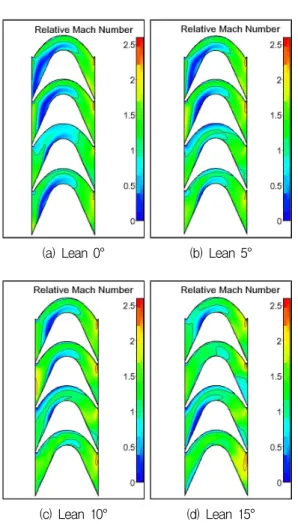

Fig. 9 Relative Mach No. Contours at 87.5% span cross-section of Leaned Rotor
Lean
입구각 출구각
설계값 23.5° 23.5°
0° 20.9° 24.2°
5° 20.3°(▽) 24.9°(▲) 10° 20.2°(▽) 25.9°(▲) 15° 19.3°(▽) 28.7°(▲) Table 4. Turbine inlet angle & outlet angle with Lean
Angles
최대 0.27%포인트 증가에 그치고 린 각도가 15°
일 때는 오히려 기본익형보다 효율이 떨어진다.
반면 정효율은 린 각도가 커질수록 감소하고 있 다.
Fig. 10 Turbine Efficiency for Lean Angles
Table 4는 린 각도를 줬을 때 동익의 입구각 과 출구각의 변화를 도표로 나타낸 것으로써, 린 각도가 커질수록 입구각은 설계값보다 작아지고 출구각은 커지는 경향을 보였다.
4. 결 론
본 논문에서는 부분 흡입형 초음속 터빈의 성 능 향상을 위해 동익 익형에 스윕과 린을 적용 하여 3차원 전산해석을 실시하였다.
계산을 통해, 동익에 린을 적용하면 전압력 손 실을 감소시키고 팁부근 저속영역을 줄이는 데 에는 효과가 있지만, 성능 향상에는 큰 도움이 되지 않는다는 것을 알 수 있었다. 반면에 스윕 을 적용하면 팁부근 유로내부의 저속영역을 감 소시키고 유로내부의 전반적인 마하수분포를 높 일 수 있으며 동익의 입구각과 출구각을 설계값 으로 맞추는데 도움이 된다. 그럼으로써 결론적 으로 터빈의 효율을 향상시킬 수 있다. 다만, 스 윕이 항상 터빈성능을 높이는 것이 아니므로 각 각의 경우에 맞게 최적화할 필요가 있다.
후 기
본 연구는 한국과학재단을 통해 교육과학기술 부의 우주기초원천기술개발 사업(NSL, National
Space Lab., 2008-2006289)의 지원을 받아 수행된 연구임.
이 논문은 2010년도 정부(교육과학기술부)의 재원으로 한국연구재단의 지원을 받아 수행된 연구임 (No.K20702001648-10E0100-07010).
참 고 문 헌
1. Hah, C, Puterbaugh, S.L. and Wadia, A., R, 1999, "Control of shock structure and secondary flow field inside transonic compressor rotor through aerodynamic sweep," ASME99-GT-561
2. Vad, J., Kwedikha, A. R. A. and Jaberg, H., 2004, "Influence of Blade Sweep on the Energetic Behavior of Axial Flow Turbomachinery Rotors at Design Flow Rate," ASME Turbo Expo, GT-2004-53544
3. Haller. B. R, 1990, “Improvements in the Aerodynamics of Large Steam Turbines”, IMechE, C386/017, pp.235-249
4. Sigg, R., Casey, M. V., Mayer, J. F., 2008,
“The Influence of Lean and Sweep in a Low Pressure Steam Turbine Analysis of Three Stages with a 3D CFD model”, ASME GT2008-50161
5. 윤원근, 신봉근, 김귀순, 김진한, 정은환, “부 분입사형 초음속 터빈의 노즐-로터 상호작용 에 관한 3차원 수치적 연구”, 한국추진공학 회 2005년도 추계학술대회, 2005, pp.413-422 6. 노준구, 정은환, 이은석, 김진한, “프로즌 로터
기법을 이용한 부분흡입형 터빈 수치해석”, 유체기계저널 제7권, 제6호, 2004, pp.15-20 7. 박편구, 정은환, 김진한, “노즐-로터 간극이
초음속 터빈의 성능에 미치는 영향에 대한 수치해석 연구," 한국추진공학회 2006년도 춘계학술대회, 2006, pp.331-336
