Evaluation of Corrosion and Surface Resistance of Ni-P_x/C Multi Layer

한국표면공학회지 J. Kor. Inst. Surf. Eng.

Vol. 45, No. 4, 2012.

http://dx.doi.org/10.5695/JKISE.2012.45.4.162

<연구논문>

Ni-P x /C 다층 도금층의 내식성과 표면 전기저항 평가

박제식^a, 정은경^b, 이철경^a*

a금오공과대학교 신소재시스템공학부, ^b(주) 지오데코 부설연구소

Evaluation of Corrosion and Surface Resistance of Ni-P x /C Multi Layer

Jesik Park^a, Eun-Kyung Jung^b, Churl Kyoung Lee^a*

a

School of Advanced Materials and System Eng., Kumoh National Institute of Technology

b

Research Center, Jiodeco Co. Ltd.

(Received August 14, 2012 ; revised August 29, 2012 ; accepted August 30, 2012)

Abstract

Ni-P/C multi-layer was synthesized by electroless plating and paste coating for better corrosion and surface conductance as a metallic bipolar plate. The Ni-P layer could be synthesized with the range of 2.6~22.4 at.% P contents and it's surface morphology and corrosion resistance depend on content of P. Corrosion resis- tance of the Ni-P layer in sulfuric acid by electrochemical test is similar with pure Ni. Surface resistance of pure Ni after corrosion was increased about 8% compared to pure Ni. On the other hand, that of the Ni-P/C composite with 20% carbon content was increased only 1%.

Keywords: Ni-P, Carbon, Coating, Corrosion, Surface resistance, Bipolar plate

1. 서 론

최근 연료전지 또는 레독스 흐름형 이차전지(redox flow battery)는 차세대 전기자동차 및 대용량 전력 저장/공급 시스템의 유망한 에너지 장치로서 인식 되고 있다^1,2). 레독스 흐름형 전지는 전극(electrode), 전해질(electrolyte), 멤브레인(membrane) 및 분리판 (bipolar plate) 등의 핵심 부품들로 이루어져 있으 며, 분리판은 해당 에너지 장치 내의 전도 및 통전, 배출, 분리 등 핵심적인 역할을 하는 부품이다³⁾. 현 재까지는 카본계 재질의 분리판이 일반적으로 사용 되고 있으나 카본계 분리판의 낮은 가공성, 높은 체 적 점유율 그리고 낮은 기계적강도 등의 문제점으 로 인하여 이를 대체할 수 있는 새로운 재질의 분 리판 연구가 활발히 진행되고 있다.

이러한 문제점들은 금속, 합금 혹은 복합물은 카 본을 사용할 경우 해결할 수 있는 가능성이 있다^3,4).

하지만 금속계 분리판은 강산 또는 강염기 전해액 환경에서 부식에 의한 표면의 비전도성 산화물을 형성하여 시스템 내의 전자의 흐름 및 전극에서의 전기화학 반응에 문제를 일으킬 수 있는 단점이 존 재한다^5,6). 따라서 금속계 분리판의 내식성과 표면 전기전도도를 동시에 확보하는 것은 수소연료전지 및 레독스 흐름형 전지의 금속계 분리판 개발에 주 요한 기술적 사항으로 인식되고 있다.

일반적으로 내식성이 뛰어난 금속은 화학적으로 안정하고 구조적으로 치밀한 부동태 산화물을 형성 함으로써 부식 환경으로부터 모재를 보호한다⁷⁾. 하 지만 표면에 존재하는 부동태 피막은 계면에서의 접촉 저항을 증가시키며, 전기화학적 반응의 임피 던스 증가로 이어져 전지 성능을 열화시키는 원인 으로 작용한다. 이러한 문제를 해결하기 위하여, 내 식성이 우수한 도금과 카본계 코팅으로 모재를 보 호함과 동시에 표면저항의 증가를 억제할 수 있다.

유사한 연구결과로 금속-카본계 복합피막을 형성하 여 내식성과 전도성을 확보하는 방법으로 도금액

*

Corresponding author. E-mail : [email protected]

내부에 카본이나 CNT 등을 균일하게 분산시킨 후, 내식성 금속의 도금 과정에서 금속-카본 복합층을 구현하는 방법도 연구되고 있다^8,9).

Ni-P 무전해도금은 니켈금속염을 도금액에 포함 되어지는 차아인산을 이용하여 금속상태로 환원시 키는 방법으로 Brenner 등¹⁰⁾에 의해 발견되었으며, 외부전원이 필요 없고 균일한 도금이 가능하며 부 도체 상의 도금이 가능하여 내식성 및 내마모성이 요구되는 표면처리로 많이 이용되고 있다^11,12). 차아 인산을 이용한 Ni-P 무전해도금 층은 환원된 인의 함량에 따라 물성이 달라지며, 일반적으로 니켈의 석출반응을 조절하여 인의 함량을 조절할 수 있다^13,14). 본 연구에서는 일반적으로 내식성이 우수한 Ni-P 코팅층을 무전해도금에 의하여 제조하였으며, 도금 층 내 P 함량이 내식성과 표면저항에 미치는 영향 을 살펴보았다. 또한 전기적 특성을 향상시키기 위 하여 추가적으로 카본물질을 코팅을 하였으며, 카 본의 종류 및 함량이 내식성 및 표면저항에 미치는 영향을 조사함으로써 Ni-P/C 다층도금에 의한 표면 개질이 연료전지 혹은 레독스 흐름형 이차전지용 금속계 분리판의 성능향상에 적용 가능한지 여부를 확인하고자 하였다.

2. 실 험

Ni-P 도금은 무전해도금법으로 제조하였으며 도 금액의 조성 및 조건은 표 1에 나타내었다. Ni-P 도 금은 P의 함량을 달리하여 3종의 시편을 제조하였 고 니켈과 인의 공급원으로 NiSO4, NaH₂PO₂, NaOH를 사용하였으며 무전해 도금 전 NaOH 및 계면활성제 등으로 10분간 탈지한 후 HCl로 산세 하였다. NiCl2, HCl을 촉매제로 사용하였으며 각 공 정별 3단 수세하여 시편을 제조하였다. 카본계 코 팅층은 전도성 강화 첨가물이 포함된 카본페이스트 로 SCP-15H(Seoul Chemical　Research Lab Co.) 와 TU-30sk(ASAHI chemical research laboratory Co.)을 사용하였고, 슬러지 조성 조절에 의하여 도 금층 내 카본 함량을 조절하였다.

Ni-P 도금층과 다층코팅에서 P와 카본 함량이 도 금층의 내식성에 미치는 영향은 전기화학적 부식 시험법으로 평가하였으며^15,16), 전기화학분석장비 (Potentiostat/Galvanostat, EC&G, Model 273)를 이 용하여 동전위 산화분극평가 방법을 이용하였다. 무 전해도금된 Ni-P 및 Ni-P/C 다층코팅된 전극을 작 동전극으로 하고 상대전극으로 고밀도 탄소봉, 기 준전극으로는 포화 칼로멜 전극(SCE, 0.244 V)을 사 용하였다. 25 ± 0.5^oC, 5% 황산 전해질에서 −0.5 V~

1.3 V(vs. SCE)의 범위에서 3 mV/s의 주사속도(scan rate)로 양극분극거동을 확인하였다. 또한 4-point probe(UK/HL5500PC)로 표면저항을 측정하여 코팅 층의 조성이 부식 전후 표면저항에 미치는 영향을 평가하였다.

Ni-P/C 다층코팅 피막의 표면 및 단면 형상은 전 계방사형 주사전자현미경(FE-SEM, JEOL, JSM- 6500F)을 이용하여 관찰하였고, 도금층의 조성은 FE-SEM에 부착된 X-선 분광분석기(EDS)를 통하여 분석하였다. 전착된 다층코팅 피막의 결정상은 X- 선 회절분석기(XRD, D/MAX-2500)를 이용하였다.

3. 결과 및 고찰

3.1 Ni-P 무전해도금

금속재료 선정의 경우 내식강이 화학적으로는 뛰 어난 내식성을 가지나 전기화학적 부식환경에서는 부동태피막의 생성을 방해받거나 파괴되어 내식성 을 유지하지 못했다. 전극재료로서 금속은 전기화 학반응을 수반하므로 코팅 등의 표면처리가 필요하 다. 일반적으로 금속표면의 강화, 내식성, 내마모성, 내열성 등의 향상을 목적으로 도금, 코팅 등의 표 면처리를 한다. Ni-P 무전해도금은 P 함량에 따라 특성이 변화하며, 복잡한 형상에도 균일한 도금면

Fig. 1. Anodic polarization curves of the Ni-P layer coated on various substrates.

Table 1. Bath composition and condition of Ni-P electroless plating

Catalyst Electroless plating HCl : 2.74 M NiSO

: 0.13~1.29 M NiCl

: 0.77 M NaH

PO

: 0.11~1.14 M Current density : 2 A/dm

NaOH : 0.25 M

1 min 60 min

Temperature : 20

C

을 얻을 수 있는 표면 처리방법이다. 본 연구에서 는 P 함량을 조절한 Ni-P 도금층을 제조하였고 내 식성과 표면저항증가율이 낮은 P 함량을 결정하고 그에 따른 내식특성과 표면저항의 변화를 알아보았다.

Ni-P 도금의 모재를 선정하기 위해 비교적 내식 성이 높고 저렴한 금속으로 STS304, Cu, Al을 선 정하여, 약 10 at.% P 함량을 갖는 Ni-P 무전해도 금한 시편의 내식성을 동전위법에 의하여 평가하였 고 그 결과를 그림 1에 나타내었다. 평가된 내식성 의 순위는 STS304 > Cu > Al 순으로 우수하였다. 또 한 순수한 Ni이 부식 환경에서 부동태가 나타나는 현상과는 다르게 Ni-P 도금층의 경우는 전압이 증 가할수록 산화전류밀도 값이 증가하였다. 레독스 흐 름형 전지(redox flow battery)의 작동전압 범위에서 양극 전류밀도가 약 0.02에서 0.2 A/cm² 범위로 매 우 높게 나타났다. Ni-P를 코팅한 STS304 시편의 산화전류가 매우 큰 이유는 코팅층에 함유된 P 함 량이 높기 때문으로 추정되어 P 함량을 달리한 Ni- P 도금 시편을 제조하였다.

내식성이 가장 우수한 STS304를 모재로 시편을 제 조하였으며, 전해액의 조성 중 P 공급원인 NaH2PO₂P 의 농도를 조절하여 P 함량을 달리하였고, 이에 따 른 도금표면과 단면 형상을 SEM으로 관찰하여 그 림 2에 나타내었다. EDS로 측정한 결과 P 함량은 각각 2.6 at.%, 7.8 at.%, 22.4 at.%이었으며, P 함 량이 많아질수록 표면의 일정한 방향의 굴곡이 생 성되는 것을 볼 수 있다.

그림 3은 P 함량에 따른 내식성을 확인하기 위해 25^oC, 5% 황산 전해질에서 동전위 산화 분극곡선 을 측정한 결과이다. 2.6 at.% P가 함유된 Ni-P 시 편의 경우, 산화분극곡선에서 보면 Ni-P가 코팅된

STS304와는 다르게 작동전압 범위에서 부동태 거 동을 보여주며, 부동태 전류밀도 값이 약 5 × 10⁻⁵ A/cm²로 낮게 나타내었다. 하지만 P 함량이 7.8 at%

이상에서는 부동태가 생성되지 않으며 전압이 증가 할수록 전류밀도가 증가하는 것으로 보아 합금된 P 함량이 많아지면 표면 부동태의 안정성이 떨어지는 것으로 판단된다. 이는 무전해도금시 환원제인 차 인산나트륨의 첨가량이 많아질수록 Ni의 환원속도 는 증가하지만 도금층 내 P 함량이 높아지게 된다.

환원속도가 증가할수록 발생하는 Ni-P 구조적 미세 결함은 공식(pitting corrosion)과 틈 부식(crevice corrosion)과 같은 국부부식을 가속 시키게 된다¹⁷⁾. 또한 빠른 환원속도에 의한 도금층의 불균일성과 Ni과 Ni-P 합금이 공존하면서 오는 갈바닉 부식 또 한 Ni-P 도금층의 내식성을 약화시키는 원인이 되 는 것으로 추정된다¹⁸⁾.

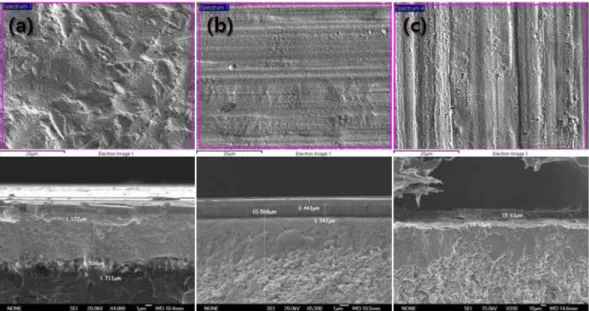

Fig. 2. Surface and cross-sectional images of the Ni-P layer (a) Ni-2.6 at.% P, (b) Ni-7.8 at.% P, (c) Ni-22.4 at.% P.

Fig. 3. Effect of P content on anodic polarization of the

Ni-P layer in 5% H

SO

solution.

그림 4는 P 함량이 조절된 Ni-P 도금을 동전위 산화분극실험을 진행한 후 표면을 관찰한 SEM 이 미지 결과로서, 2.6 at.%의 P가 함유된 시편은 다소 많은 크랙이 발생하여 일부 표면이 떨어져 나간 것 을 확인할 수 있으며, P 함량이 7.8 at.% 이상 함 유된 시편에서는 도금면이 전체적으로 공식과 같은 부식현상이 관찰되었으며, P 함량이 22.3 at.%의 경 우 7.8 at.%일 때 보다 부식된 원의 지름이 더 커지 는 것으로 보아 전반적으로 높은 산화 전류밀도값 을 보이는 원인으로 판단된다.

3.2 Ni-P/C 다층코팅

P의 함량에 따라 다른 특성을 보인 Ni-P 도금의 추가공정을 통해 내식성 증가 및 표면저항의 억제 를 위해 내식성이 비교적 우수한 Ni-2.6 at.% P 조 성의 도금된 STS304에 전도성카본을 코팅하여 그 특성을 알아보았다. 사용된 카본페이스트는 SCP- 15H와 TU-30sk이며, 각각 전도성카본의 함량이 내 식성과 전기적 특성에 미치는 영향을 살펴보았다.

카본코팅 층은 페이스트 코팅(paste coating) 방식 으로 제조하였고 SEM 이미지(그림 5)에서 보이는 것과 같이 Ni-P 도금층에 비해 표면이 거칠었다. 카 본 함량별 코팅층의 내식성 평가 결과에서 3 × 10⁻⁵

~4× 10⁻⁴ A/cm² 범위의 부동태 전류밀도가 나타나 는 곳으로 보아 카본 코팅 Ni-P 피막의 내식성은

Ni-P 층과 유사하였다. 카본 코팅층의 두께는 약 2.5 µm로 대체로 균일하게 제조되었으며, 사용한 카본종류는 표면 형상에 큰 영향을 주지 않는 것으 로 확인되었다.

그림 6은 SCP-15H를 5~20% 포함한 코팅층의 전 기화학적 부식 시험결과이며, 10%의 SCP-15H로 코 팅했을 경우가 가장 낮은 부동태 전류밀도 값을 보 였으며, 카본 함량에 따라 작동전압 범위에서 2.8× 10⁻⁵ A/cm²에서 1.1 × 10⁻⁴ A/cm²의 범위로 Ni- 2.6 at.% P 도금층과 유사한 수준으로 확인되었다.

TU-30sk의 함량에 따른 동전위 산화분극곡선의 결과를 나타낸 그림 7에서 보면 TU-30sk 카본 페 이스트를 코팅한 시료의 분극거동이 SCP-15H를 사 용했을 때와 유사하였지만 다소 높은 부동태 전류 밀도를 보여주고 있다. 작동전압 범위에서 부동태 전류밀도는 Ni-2.6 at.% P의 시편에 비하여 최대

Fig. 4. Surface SEM images of the Ni-P layer after

corrosion. (a) Ni-2.6 at.% P, (b) Ni-7.8 at.% P, (c) Ni-22.4 at.% P.

Fig. 5. Surface and cross-sectional images of the Ni-P/

C multi layer. (a) Ni-P/SCP-15H, (b) Ni-P/TU- 30sk.

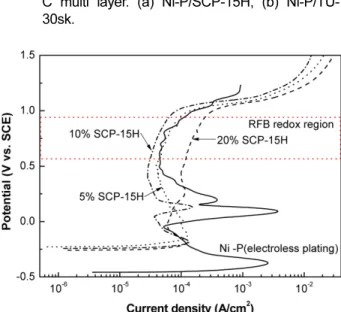

Fig. 6. Effect of carbon(SCP-15H) content on anodic

polarization of the Ni-P/C multi layer.

800% 높게 나타났다.

부식 전후 도금시편의 표면저항과 증가율을 나타 낸 그림 8에서 보는 바와 같이 Ni-P 무전해 도금의 부식 전 표면 저항은 P 함량에 따라 크게 증가하 지 않았으며, 약 0.5 mΩ/sq의 수준으로 니켈도금 (0.66 mΩ/sq)보다 약간 낮았다. 전도성카본을 추가 코팅했을 경우 표면저항이 0.35 mΩ/sq 수준으로 Ni- P 무전해 도금대비 약 43%의 전도성이 향상되는 결과를 보였다. SCP-15H 함량이 5, 10, 20%로 증 가함에 따라 표면저항 증가율은 각각 2.5%, 4%, 5%로 낮게 나타났으며, 앞의 내식성의 순위는 10%, 5%, 20% 순으로 우수하였다. 따라서 SCP-15H를 코팅하는 경우 내식성과 표면저항을 모두 고려한다 면 10% 함량인 경우가 가장 우수하였다.

TU-30sk의 경우에는 20%, 5%, 10% 카본함량 순 으로 내식성이 우수했으며, 이때 표면저항의 증가 율은 TU-30sk 함량이 5, 10, 20%로 증가함에 따라 각각 1%, 3%, 2% 증가로 거의 부식 전 표면저항

값을 유지하였다. 따라서 TU-30sk를 코팅하는 경우 20% 함량을 갖는 코팅층이 내식성과 표면저항 면 에서 가장 우수하였지만 표면저항 증가율 차이는 카본 함량에 따른 변화는 미미하였다.

내식성과 표면 전기적 특성 결과를 종합해보면 Ni-P 도금의 경우 전도성 카본 코팅이 내식성과 표 면저항 증가율 억제 면에서 유리하였다. Ni-P에 SCP-15H를 10% 함량으로 코팅하는 경우를 내식성 은 Ni-P에 비하여 약 30%로, 표면저항 증가율은 20%로 줄일 수 있었다.

4. 결 론

무전해도금에 의하여 Ni-P 도금 피막을 제조하고 도금층의 형상, 내식성 및 표면저항에 대하여 살펴 보았다. 또한 추가로 카본을 코팅한 피막의 화학적, 전기화학적 및 전기적 특성을 평가하였으며, 그 결 론은 다음과 같다.

1. 상용금속으로 STS304, Cu, Al을 전기화학적 부 식법으로 측정한 결과, STS304의 부동태 전류가 10⁻⁴A/cm²의 수준으로 금속계 분리판으로서 내식성 은 확보되었으나, 표면저항이 부동태 피막에 의해 약 95% 증가하였다.

2. STS304를 모재로 하여 P 함량에 따른 Ni-P 피 막을 제조하였고 전기화학적 양극 동전위 실험결과, Ni-2.6 at.% P 피막의 부동태 전류밀도는 유사한

~10⁻⁴A/cm² 수준을 유지하였고 표면저항 증가율은 10.2%이었다. P 함량이 7.8 at.% 이상에서는 부동 태가 생성되지 않으며 계속해서 전류밀도가 증가하 였다.

3. Ni-2.6 at.% P 피막의 표면저항 증가율을 억제 하기 위해 전도성 카본을 코팅하였다. 10%의 SCP- 15H를 코팅했을 때 부동태 전류밀도가 2.8 × 10⁻⁵ A/cm²로 가장 우수한 내식성을 나타내었고, 표면저 항 관점에서는 20%의 TU-30sk를 코팅한 경우 표 면저항 증가율이 1%로 가장 낮게 나타내었다.

4. 이상의 연구결과로부터 연료전지 혹은 레독스 흐름형 이차전지에 금속계 분리판을 사용하는 경우 내식성은 Ni 혹은 Ni-P 도금으로, 표면 전기적 특 성은 전도성 카본의 복합코팅으로 필요한 특성을 확보할 수 있을 것으로 생각된다.

후 기

이 논문은 2010년도 정부(교육과학기술부)의 재 원으로 과학기술연구 지원센터의 지원을 받아 수행 된 연구이다(CSTR-001-100701-04).

Fig. 8. Effect of carbon on surface resistance of the Ni- P/C layer.

Fig. 7. Effect of carbon(TU-30sk) content on anodic

polarization of the Ni-P/C multi layer.

참고문헌

1. M. Winter, R. J. Brodd, Chem. Rev., 104 (2004) 4245.

2. C. Ponce de Leon, A. Fr as-Ferrer, J. Gonzalez- Garc a, D. A. Szanto, F. C. Walsh, J. Power Sources, 160 (2006) 716.

3. C. R. Lee, C. N. Yang, Mechanic and Materials, KIMS. 24 (2009).

4. H. Tawfik, Y. Hung, D. Mahajan, J. Power Sources, 163 (2007) 755.

5. Kh. M. S. Youssef, C. C. Koch, P. S. Fedkiw, Corros. Sci., 46 (2004) 51.

6. M. Ger, Mater. Chem. Phys., 87 (2004) 67.

7. D. A. Jones, Principles and Prevention of Corrosion, Prentice Hall, Chapter 4, New Jersey, (1992) 116.

8. W. X. Chen, J. P. Tu, Z. D. Xu, W. L. Chen, X.

B. Zhang, D. H. Cheng, Mater. Lett., 57 (2003) 1256.

9. W. X. Chen, J. P. Tu, H. Y. Gan, Z. D. Xu, Q.

G. Wang, J. Y. Leed, Z. L. Liue, X. B. Zhang, Surf. Coat. Technol., 160 (2002) 68.

10. A. Brenner, G. E. Riddell, J. Res. Nat. Bur. Stand.,

37 (1946) 31.

11. N. E. Mahallaway, A. Bakkar, M. Shoeib, H.

Palkowski, V. Neubert, Surf. Coat. Technol., 202(21) (2008) 5151.

12. J. Z. Li, Y. W. Tian, Z. Q. Huang, X. Zhang, Appl.

Surf. Sci., 252(8) (2006) 2839.

13. R. Tarozaite, O. Gyliene, G. Stalnionis, Surf. Coat.

Technol., 200 (2005) 2208.

14. R. Elansezhian, B. Ramamoorthy, P. Kesavan Nair, Surf. Coat. Technol., 203 (2008) 709.

15. KS D 0279, “Standard Practice for Conventions Applicable to Electrochemical Measurements in Corrosion Testing”, (2005).

16. ASTM G 5-94, “Standard Reference Test Methods for Making Potentiostatic and Potentiodynamic Anodic Polarization Measurements”, (2011).

17. S. M. Sharland, Corros. Sci., 27 (1987) 289.

18. R. N. Duncan, “Corrosion Resistance of High Phosphorus Electroless Nickel Coating”, in The Expanded Electroless Nickel School, The Ninth Electroless Nickel School, Elnic Inc., Nashville, TN, (1988) C-41.
