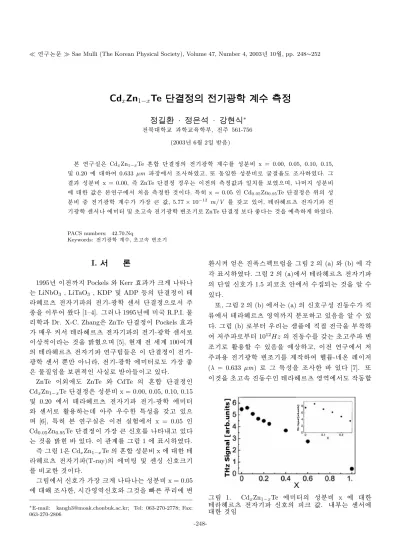

Cd x Zn 1 −x Te m+ s ÇX N Ë8 ý ¹ ÅM ° Ë Ñ] K ¡ 4 ¤ ¤X N Ë
+ ä
@ B Z 9 · + ä ª <) o · ~ ç ¡g ` @ ¸ ∗
· ¡ ¤ @ / < Æ § õ < Æ §¹ ¢ ¤ < Æ Ò, Å Ò 561-756 (2003¸ 6 Z 4 2{ 9 ~ à Î6 £ §)
: r ½ ¨z ´ É r Cd
xZn
1−xTe D ¥½ + Ë é ß & ñ _ l F g < Æ > Ã º\ ¦ $ í ì r q x = 0.00, 0.05, 0.10, 0.15, x 9
0.20 \ @ / # 0.633 µm © \ " f ¸ % i ¦, ¢ ¸ 1 l x{ 9 ô Ç $ í ì r q Ð Ï ã J] X Ö ¦ ¸ ¸ % i . Õ ª
õ $ í ì r q x = 0.00, 7 £ ¤ ZnTe é ß & ñ â Ä º H s _ 8 £ ¤& ñ ° ú כõ { 9 u \ ¦ Ð% i Ü ¼ 9, Qt $ í ì r q
\
@ /ô Ç ° ú כ É r : r ½ ¨\ " f % 6 £ § 8 £ ¤& ñ ô Ç כ s . : £ ¤ y x = 0.05 Cd
0.05Zn
0.95Te é ß & ñ É r 0 A_ $ í ì
r q × æ l F g < Æ > Ã º © H ° ú כ, 5.77 × 10
−12m/V \ ¦ ° ú ¦ e # Q, _ K Ø ÔÞ Ô l l
F g < Æ G ' p" f \ p ' x 9 í ¦5 Å q l F g < Æ ¸l Ð ZnTe é ß & ñ Ð a % ~ H כ ` ¦ \ V8 £ ¤ > % i .
PACS numbers: 42.70.Nq
Keywords: l F g < Æ > Ã º, í ¦5 Å q ¸l
I. " e  ] Ø
1995¸ s t Pockels ü < Kerr ´ òõ ß ¼>
H LiNbO 3 , LiTaO 3 , KDP x 9 ADP 1 p x_ é ß & ñ s _
K Ø ÔÞ Ô l _ l - F g < Æ G ' p" f é ß & ñ Ü ¼ Ð" f Å Ò 7
á
x` ¦ s À Ò# Q M ® o [1–4]. Õ ª Q 1995¸ \ p ² D G R.P.I. Ó ü t o
< Æõ Dr. X-C. Zhang É r ZnTe é ß & ñ s Pockels ´ òõ
B Ä º & " f _ K Ø ÔÞ Ô l _ l - F g < Æ G ' p" f Ð s
© & h s H כ ` ¦ µ 1 ß+ À IÜ ¼ 9 [5], & ³F [ j> 100# > h _ _ K Ø ÔÞ Ô l ½ ¨h Ë >[ þ t É r s é ß & ñ s l - F
g < Æ G ' p" f ÷ rë ß m , l - F g < Æ \ p ' Ð ¸ © a % ~
É
r Ó ü t| 9 e ` ¦ м # & h z ´ Ð ~ à Π[ þ t s ¦ e .
ZnTe s ü @\ ¸ ZnTe ü < CdTe _ D ¥½ + Ë é ß & ñ Cd x Zn 1 −x Te é ß & ñ É r $ í ì r q x = 0.00, 0.05, 0.10, 0.15 x 9
0.20 \ " f _ K Ø ÔÞ Ô l l - F g < Æ \ p ' ü
< G ' p" f Ð Ö ¸6 x H X < Å Ò Ä ºÃ ºô Ç : £ ¤$ í ` ¦ ° ú ¦ e Ü ¼ 9 [6], : £ ¤ y : r ½ ¨z ´ É r s z ´+ « >\ " f x = 0.05 Cd 0.05 Zn 0.95 Te é ß & ñ s © H ñ\ ¦ ? / ¦ e
H כ ` ¦ µ 1 ß 2 ³ e . s ' a > \ ¦ Õ ªa Ë > 1 \ ³ ðr % i .
7
£
¤ Õ ªa Ë > 1 É r Cd x Zn 1 −x Te _ D ¥½ + Ë $ í ì r q x \ @ /ô Ç _
K Ø ÔÞ Ô l (T-ray)_ \ p h A x 9 G ' pd ç ñß ¼l
\
¦ q §ô Ç כ s .
Õ
ªa Ë >\ " f ñ © ß ¼> H $ í ì r q x = 0.05
\
@ /K ¸ ô Ç, r ç ß % ò % i ñü < Õ ª כ ` ¦ É r É Òo \
∗
E-mail: kangh3@moak.chonbuk.ac.kr; Tel: 063-270-2778; Fax:
063-270-2806
¨ 8
r & % 3 É r ; ¤ Û ¼& 7 à Ô! 3 ` ¦ Õ ªa Ë > 2 _ (a) ü < (b) \ y y
³ ðr % i . Õ ªa Ë > 2 _ (a)\ " f _ K Ø ÔÞ Ô l _
é ß { 9 ñ 1.5 x ï í î ß \ " f à º| 9 ÷ & H כ ` ¦ · ú à º e
.
¢
¸, Õ ªa Ë > 2 _ (b) \ " f H (a) _ ñ½ ¨$ í 1 l x à º f À
Ó\ " f _ K Ø ÔÞ Ô % ò % i t ì r í ¦ e 6 £ §` ¦ · ú Ã º e
. Õ ªa Ë > (b) ÐÂ Ò' Ä ºo H Ò re ¦ \ f ] X F G` ¦ Â Ò Ã Ì
#
$ Å Ò Ð Ò' 10 12 Hz _ 1 l x à º\ ¦ ° ú H í ¦Å Ò
¸l Ð Ö ¸6 x½ + É Ã º e 6 £ §` ¦ \ V © ¦, s ½ ¨\ " f $ Å
Ò 6 x l F g < Æ ¸l \ ¦ ] j # ó ¡ µ ¢ §- W 1 : r Y Us $ (λ = 0.633 µm) Ð Õ ª : £ ¤$ í ` ¦ ¸ ô Ç e [7]. ¢ ¸ s
כ ` ¦ í ¦5 Å q 1 l x à º _ K Ø ÔÞ Ô % ò % i \ " f ¸ 1 l x½ + É
Õ
ªa Ë > 1. Cd x Zn 1 −x Te \ p ' _ $ í ì r q x \ @ /ô Ç _
K Ø ÔÞ Ô l ñ_ x ß ¼ ° ú כ. ? /Â Ò H G ' p" f\
@
/ô Ç כ e
-248-
Õ
ªa Ë > 2. Cd 0.05 Zn 0.95 Te G ' p" f_ _ K Ø ÔÞ Ô l r
ç ß ñ (a) x 9 ; ¤ Û ¼& 7 à Ô! 3 (b)
Ã
º e H ¸l Ð ë ß [ þ t à º e Ü ¼o H כ ` ¦ \ V © ¦ e
.
¸l _ F g < Æ& h ] jì ø Í : £ ¤$ í É r l - F g < Æ > Ã º\ _ > r
H X <, Cd x Zn 1 −x Te é ß & ñ _ l - F g < Æ > Ã º r T 41 ° ú כ É r
f t ¸ ) a כ s \ O . " f : r ½ ¨z ´ É r y y _ é
ß & ñ ` ¦ Â Ò ¸^ Ð $ í © r & K. Tada x 9 N. Aoki [11]
r ' ô Ç ~ ½ ÓZ O \ , ó ¡ µ ¢ §- W 1 : r Y Us $ (λ = 0.633 µm) \ ¸ ú È Òõ ÷ & H D ¥½ + Ë $ í ì r q x = 0.00, 0.05, 0.10, 0.15, x 9 0.20 \ @ / # l - F g < Æ > Ã º\ ¦ 8 £ ¤& ñ % i .
II. ÷ m Ç] M ö U ê s0 n É
l - F g < Æ > Ã º\ ¦ 8 £ ¤& ñ l 0 Aô Ç r « Ñ H F G s \
· ú ` ¦ ½ + É M :, & ñ ? /\ l © ë ß o ¦ À Ó H â ì Ø
Ôt · ú § ô Ç . 7 £ ¤ Â Ò ¸^ ÷ &# Q H X <, í H Ã ºô Ç Cd x Zn 1 −x Te é ß & ñ É r $ í ì r " é ¶ è Cd, Zn x 9 Te _ í H ¸ 6N (99.9999 %) ` ¦ 6 x # $ í © r & ¸ $ í ì r q x ° ú כs
É r ZnTe A á ¤_ & ñ < Ê M :ë H \ ì ø Í× ¼r p + þ A_ é ß & ñ s
) a . s M : hole 0 l x ¸ H @ /| Ä Ì 10 14 ∼ 10 15 cm −3 & ñ ¸ Õ
ªa Ë > 3. Cd x Zn 1 −x Te é ß & ñ _ l F g < Æ > Ã º 8 £ ¤& ñ z ´+ « >
© u ¸ (λ = 0.633 µm)
° ú
כ` ¦ ° ú > ) a . : r z ´+ « >\ " f H s [ þ t & ñ ? /_ \ -t
½ × ¼_ ¸@ / Ð A \ Å Ò · û É r ï r0 A\ ¦ ° ú H n + þ A Ô
¦í HÓ ü t In ` ¦ ' # , Ð © Ü ¼ Ð r « Ñ Â Ò ¸^
÷
&> % i .
z
´] j Ð 1/20 mole _ Cd x Zn 1 −x Te \ 7 mg _ In ` ¦ V ,
# Q $ í © r ~ ´ M : é ß & ñ _ q $ ½ Ós 5 × 10 8 Ωcm s
© s ÷ &# Q H q $ ½ Ó` ¦ ° ú H Â Ò ¸^ r « Ñ\ ¦ ë ß [ þ t à º e
% 3 .
8
£
¤& ñ ) a Cd x Zn 1 −x Te É r : r ½ ¨z ´\ " f à ºf Bridgman
Ð\ " f > h ) a é ß & ñ $ í © Z O \ [9] $ í © r é ß
&
ñ s . s é ß & ñ _ (110) ` ¦ ¿ ºa 5 mm
÷
&> " é ¶ì ø Í+ þ AÜ ¼ Ð ë ß H 6 £ §, r s \ à ºf ` ¦ ¹ 1 Ô Ü
¼ Õ ª s ¢ ¸ (110) s ) a . s ` ¦ 2ð4 mm ß ¼ l
÷ &> ¨ î ' Ü ¼ Ð # 4 > hô Ç Ê ê s ¿ º \ / B N: x Ü ¼ Ð Ã º f
s ÷ &> í Ð ° ú s É r (100) s ) a . s ^
` ¦ © u \ ¦ s 6 x # í · ú Ì q ts ß ¼l 18, 10, 5 µm í Ð Y V Ð ô Ç 6 £ § r 8 u í ß o· ú À
Òp ³ o u " é ¶ì ø Í ê Á i ç 9 2 £ §` ¦ s 6 x # y y 3, 1, 0.3 µm Ð
, s É r _ ¼ # ¨ î ô Ç Ö ¦ s ) a .
(110) ª \ F Kí ß (HAuCl 4 ) 6 xÓ o` ¦ Ø Ô ¦ Á º F G K
Z O \ & ñ \ F K s 7 £ x à Ì÷ &> ô Ç Ê ê, / B N Ó re ¦ \ V ,
¦ 200 ◦ C \ " f 30 íç ß \ P ô Ç Ê ê In Ü ¼ Ð ` ¦ Â Ò
Ã Ì # r « Ñ\ ¦ ¢ - a$ í % i . ¢ ¸ (100) ` ¦ F G Ü ¼ Ð × þ ½ + É M
:ü < s \ ¦ q § l 0 A # ° ú É r ~ ½ ÓZ O Ü ¼ Ð (100) F G
`
¦ Â Ò Ã Ìô Ç r « Ñ ¸ ï r q % i . z ´] j 8 £ ¤& ñ © u \ ¦ Õ ªa Ë > 3
\
? /% 3 .
Õ
ªa Ë >\ " f _ ¾ »\ ' H neutral density filter ND 50
`
¦ 6 x % i ¦ ¼ # F g x 9 F g H Coherent ¸4 S q 23- 5697 ` ¦, Õ ªo ¦ λ/4 plate H Thor 633 nm \ ¦ Õ ªo ¦ Ø
¦ l H Thor Det210 ` ¦ 6 x % i .
Õ
ªa Ë > 4. Cd x Zn 1 −x Te é ß & ñ _ Ï ã J] X Ö ¦ 8 £ ¤& ñ ~ ½ ÓZ O (λ = 0.633 µm)
s
8 £ ¤& ñ \ " f ¸& ñ ¸, m ` ¦ & ñ ¦, l - F g < Æ > Ã
º r 41 T É r K. Tada x 9 N. Aoki [11] 6 xô Ç 6 £ § d \
"
f ½ ¨ % i .
m = |I(V ) − I(0)|
I(0) ' |Γ| = 2πln 3 0 r 41 T |V |
λd (1)
#
l " f I(0) H ¸l \ · ú ` ¦ t · ú § ¤` ¦ M : Ø
¦ l \ " f Ø ¦ ) a y n C_ y © ¸s ¦, I(V) H · ú ` ¦ ½ + É M
:_ y © ¸s . V H ¸l \ ô Ç f À Ó · ú , λ H { 9
F g_ © Ü ¼ Ð # l " f H 0.633 µm s 9, d H F Gç ß _
ç ß , l É r r « Ñ_ U ´s , n 0 H r « Ñ_ Ï ã J] X Ö ¦ s .
z
´] j m ° ú כ` ¦ 8 £ ¤& ñ l 0 A # , $ r « Ñ\ §À Ó 100 V , 60 Hz _ ñ\ ¦ Ø ¦ l \ " f x ß ¼ @ / x ß ¼ t
5 mV ß ¼l Ð l - F g < Æ ¸ ñ H X <, Y U s
$ c » ¡ ¤ \ @ /ô Ç ~ ½ Ó0 Ay ` ¦ or & x ß ¼ Å Ò & t
H ( 40 mV s © ) y ¸\ ¦ [ jx 9 > ¸& ñ # r « Ñ\ ¦
¦& ñ r . r " é ¶` ¦ f À Ó Ð §^ # , 30 V ∼ 100 V s _ ° ú כ\ @ /K 10 V ç ß Ü ¼ Ð · ú ` ¦ M :ü <
t · ú §` ¦ M : I(V) ü < I(0) ° ú כ` ¦ 8 £ ¤& ñ # m ` ¦ > í ß ô Ç
. y $ í ì r q x _ é ß & ñ \ @ /ô Ç m ° ú כ É r 10 V ç ß Ü ¼
Ð 8 £ ¤& ñ ô Ç m ° ú כ` ¦ rms ° ú כÜ ¼ Ð & ñ % i .
z
´] j Ð ZnTe H 0.633 µm _ ó ¡ µ ¢ §- W 1 : r Y Us $ \ @ / ô
Ç Ï ã J] X Ö ¦ n 0 = 2.970 [10] Ü ¼ Ð Õ ªo ¦ l - F g < Æ > Ã º, r 41 T H 4.4 × 10 −12 m/V [11] Ð Õ ª ° ú כs ¸ ) a e Ü ¼
, Qt $ í ì r q \ @ / # H ¸ ) a \ O .
Õ
ª X < K. Tada x 9 N. Aoki [11] 6 xô Ç d ` ¦ Ð
l - F g < Æ > Ã º\ ¦ & ñ l 0 AK " f H $ Ï ã J] X Ö ¦, n 0 ° ú כ
`
¦ · ú ô Ç .
: r z ´+ « >\ " f H Ï ã J] X Ö ¦ 8 £ ¤& ñ r Ï ã J] X Ö ¦` ¦ ~ 1 > 8 £ ¤& ñ l
0 A # r « Ñ_ = G t y s @ /| Ä Ì 15 ◦ Ê ê ÷ & H wl + þ
AI , 7 £ ¤ 8 £ ¤ s ¢ - a y ° ú É r s 1 p x y + þ As ÷ & ¸2 ¤
% i . s M : = G t y s 19 ◦ Ð H â Ä º H ì ø Í
{ 9
# Q Ï ã J] X Ö ¦` ¦ 8 £ ¤& ñ ½ + É Ã º \ O % 3 . Ï ã J] X Ö ¦ 8 £ ¤& ñ ~ ½ ÓZ O ` ¦ Õ
ªa Ë > 4 \ ³ ðr % i .
: r ½ ¨\ " f H 8 £ ¤& ñ ô Ç Ï ã J] X Ö ¦_ ° ú כ` ¦ s 6 x # d (1)
\
" f $ í ì r q x \ É r l - F g < Æ > Ã º, r 41 T \ ¦ ½ ¨ % i .
III. + s ÇÊ Ý õ m Í Ä Z ØV Ä
Cd x Zn 1 −x Te é ß & ñ > H { 9 ~ ½ Ó& ñ > & ñ ½ ¨ ¸s Ù ¼ Ð F g
<
Æ& h Ü ¼ Ð 1 p x~ ½ Ó+ þ As . " f Ï ã J] X Ö ¦ É r n 0 ë ß ` ¦ ° ú
H . © 0.633 µm \ " f 8 £ ¤& ñ ) a $ í ì r q x = 0.00, 0.05, 0.10, 0.15, x 9 0.20 \ @ /ô Ç Cd x Zn 1 −x Te é ß & ñ _ Ï ã J] X Ö
¦` ¦ Õ ªa Ë > 5 \ ³ ðr % i . Ï ã J] X Ö ¦ É r ^ & h Ü ¼ Ð n 0 = 3 H % _ ° ú כ` ¦ ° ú ¦ e Ü ¼ y $ í ì r q \ ç ß _ s
\ ¦ ? / ¦ e .
$ í
ì r q x = 0.00, 7 £ ¤ ZnTe _ Ï ã J] X Ö ¦ É r 2.970 Ü ¼ Ð" f T. R. Sliker ü < J. M. Jost [10] © \ ¸ ô Ç Ï ã J ] X
Ö ¦ ° ú כ × æ 0.633 µm © \ " f_ ° ú כõ _ ¢ - a ô Ç { 9 u
\
¦ Ðs ¦ e .
Pockels ´ òõ \ É r l - F g < Æ > Ã º H l © \ É r Ï
ã
J] X Ö ¦_ o Ð
4( 1 n 0
) = r ijk E k (2)
Ð ³ ðr ) a . # l " f { 9 ~ ½ Ó& ñ > & ñ ( ¯ 43, 23& h Õ ªÒ ¨) \ @ /
# H l - F g < Æ > Ã º r ijk r 41 $ í ì rë ß z ¦ [12], : £ ¤ y { 9
& ñ + þ A ¸| \ " f H r T 41 Ð ³ ðl # : rë H \ " f H r 41 T
° ú
כ` ¦ ½ ¨ ¦ ô Ç . $ í ì r q x \ É r l - F g < Æ > Ã º, r T 41 ° ú כ_ o\ ¦ · ú l 0 AK Ä ºo ½ ¨ô Ç Ï ã J] X Ö ¦ ° ú כõ
¸& ñ ¸, m ° ú כ` ¦ d (1) \ @ /{ 9 % i ¦ s כ ` ¦ Õ ªa Ë > 6 \
&
ñ o % i .
Õ
ªa Ë > 5. Cd x Zn 1 −x Te é ß & ñ $ í ì r q x \ É r Ï ã J] X Ö ¦
o
Õ
ªa Ë > 6. Cd x Zn 1 −x Te é ß & ñ $ í ì r q x \ É r l F g < Æ
>
à º ° ú כ_ o
ZnTe (x = 0.00) & ñ \ @ / # " f H K. Tada ü < M.
Aoki ½ ¨ô Ç 4.4 × 10 −12 m/V [11] ° ú כõ : r z ´+ « >\ " f 8 £ ¤
&
ñ ô Ç 4.43 × 10 −12 m/V ° ú כs { 9 u % i ¦, s ü @_ & ñ
\
@ /K " f H : r z ´+ « >\ " f % 6 £ § ¸ ô Ç ° ú כÜ ¼ Ð $ í ì r q x
= 0.05, 0.10, 0.15, x 9 0.20 \ @ /K l - F g < Æ > Ã º_ ° ú כ s
y y 5.77(5.74), 4.91, 4.05, x 9 3.65 × 10 −12 m/V Ð
o % i .
Õ
ªa Ë >\ " f Ð ³ ðr ô Ç כ É r (100) F G \ @ /K ½ ¨ô Ç
°
ú כs ¦, • Ð ³ ðr ô Ç כ É r (110) F G \ @ /ô Ç ° ú כs .
¢
¸ l - F g < Æ > Ã º_ o ¸ ª É r Õ ªa Ë > 1 \ ³ ðr ô Ç _
K Ø ÔÞ Ô l l - F g < Æ G ' p" f x 9 \ p ' _ ñ
oü < _ ° ú É r ¸ ª Ü ¼ Ð ¦ e 6 £ §` ¦ · ú Ã º e . : £ ¤ y
: r z ´+ « >\ " f 8 £ ¤& ñ ô Ç \ Ø Ô Cd 0.05 Zn 0.95 Te é ß
&
ñ _ l - F g < Æ > Ã º © ß ¼> Ù ¼ Ð s $ í ì r q _
é ß & ñ s © Ä »} © ô Ç l - F g < Æ & ñ e ` ¦ · ú Ã º e
¦, # l " f H _ K Ø ÔÞ Ô l 8 £ ¤& ñ õ H ç ß Ø Ô
>
Cd 0.10 Zn 0.90 Te é ß & ñ _ l - F g < Æ > Ã º ZnTe é ß
& ñ Ð 8 H ° ú כÜ ¼ Ð H כ ¸ · ú Ã º e .
: r ½ ¨\ " f 6 xô Ç Y Us $ H 0.633 µm s ¦, _ K Ø
ÔÞ Ô l _ á Ô ÐÚ Ô c É r 0.800 µm % i H כ s ç
ß _ s H e . Õ ª Q l - F g < Æ > Ã º ° ú כs 9 þ t M : _
K Ø ÔÞ Ô l _ G ' p" f x 9 \ p ' ñ ß ¼>
H כ É r { © ô Ç { 9 Ð, s 8 £ ¤& ñ _ _ K Ø ÔÞ Ô l
ñü < : r z ´+ « >\ " f 8 £ ¤& ñ ô Ç l - F g < Æ > Ã º ° ú כ_
o _ { 9 u H כ É r ¿ º 8 £ ¤& ñ _ ø @ ¸\ ¦ Z } s ¦ e 6
£
§` ¦ · ú Ã º e .
¢
¸ô Ç _ K Ø ÔÞ Ô l l F g < Æ G ' p" f \ p ' ,
¦Å Ò 6 x l - F g < Æ ¸l \ H Cd 0.05 Zn 0.95 Te é ß & ñ s
© Ä ºÃ º H כ ¸ · ú à º e .
¢
¸ ~ ½ Ó0 Ay \ É r ¸ ñ ß ¼l o\ ¦ (110) F G õ (100) F G \ @ / # Õ ªa Ë > 7\ (a) ü < (b) \ & ñ o % i .
Õ
ªa Ë >\ " f ñ ß ¼l _ o y ¸\ 4× æ @ /g A
`
¦ s À Ò ¦ e 6 £ §` ¦ · ú Ã º e . : £ ¤ y F G` ¦ (110) ~ ½ Ó ¾ Óõ (100) ~ ½ Ó ¾ ÓÜ ¼ Ð · ¡ e \ É r ¸ ª s ± ú כ s
H \ V © õ ² ú o z ´+ « > õ H _ ° ú É r ¸ ª ` ¦ Í Ç xÜ ¼ 9, ¿ º â Ä º ¸¿ º 4× æ @ /g A` ¦ ? /% 3 .
IV. + s Ç Â ] Ø
1 .ZnTe ü < CdTe _ D ¥½ + Ë é ß & ñ Cd x Zn 1 −x Te é ß
&
ñ \ @ / # 0.633 µm © \ " f $ í ì r q x = 0.00, 0.05, 0.10, 0.15, x 9 0.20 \ É r Ï ã J] X Ö ¦ x 9 l - F g
<
Æ > Ã º ¸ ÷ &% 3 .
2 .Ï ã J] X Ö ¦ ° ú כ_ o H ZnTe é ß & ñ s 2.970 Ü ¼ Ð T. R.
Sliker ü < J. M. Jost [10] 8 £ ¤& ñ ô Ç ° ú כõ { 9 u \ ¦ Ð
%
i ¦ Qt D ¥½ + Ë é ß & ñ \ " f H 0 A_ $ í ì r q \
y y 3.009, 3.025, 3.021, x 9 3.023 Ð : r z ´+ « >\
"
f % 6 £ § 8 £ ¤& ñ % i .
3 . ZnTe é ß & ñ _ l - F g < Æ > Ã º ° ú כ É r 4.43 × 10 −12 m/V Ð K. Tada x 9 M. Aoki 8 £ ¤& ñ ô Ç ° ú כõ { 9 u
< Ê` ¦ · ú Ã º e ¦, D ¥½ + Ë é ß & ñ _ Qt $ í ì r q
Õ
ªa Ë > 7. Cd 0.05 Zn 0.95 Te é ß & ñ _ ~ ½ Ó0 Ay \ É r
¸ ñ x ß ¼ ° ú כ, (110) F G (a) x 9 (100) F G (b)
\
@ /K " f H y y 5.77(5.74), 4.91, 4.05, x 9 3.66 × 10 −12 m/V Ð o % i .
4 . D ¥½ + Ë $ í ì r q x\ É r l F g < Æ > Ã º ° ú כ_ o + þ AI
_ K Ø ÔÞ Ô l \ p ' x 9 G ' p" f_ ñ
oü < ° ú É r + þ AI Ð H כ É r s [ þ t 3 t 8 £ ¤& ñ _ ø @ ¸\ ¦ Z } # × ¦ ÷ r m , & ³F t s © & h
_ K Ø ÔÞ Ô l G ' p" f x 9 \ p ' Ð · ú 9 ZnTe é ß & ñ Ð Cd 0.05 Zn 0.95 Te é ß & ñ s 8 Ä º Ã
º H כ ` ¦ Ð# ï r . ¢ ¸ ¦Å Ò ¸l Ð" f_
$ í
0 p x ¸ ZnTe Ð 0 A_ D ¥½ + Ë é ß & ñ _ $ í 0 p x s 8 a
% ~ Ü ¼o H כ ` ¦ \ V8 £ ¤ > K ï r .
P c
p 8 ý ò k >
s
7 Hë H É r 2002¸ ¸ · ¡ ¤ @ / < Æ §_ ½ ¨l ì ø Í ¸$ í
½
¨q t " é ¶ \ _ # ½ ¨÷ &% 3 6 £ §.
Y c
p w à U Ø ô
[1] I. P. Kaminow and E. H. Turner, proc. IEEE. 54, 1374 (1966).
[2] A. P. Harvey, Coherent Light (Wiley-Interscience, London, 1970).
[3] I. P. Kaminow, An Introduction to Electrooptic De- vices (Academic Press, New York, 1974.)
[4] A. Yariv and P. Yeh, Optical Waves in Crystal(John Wiley, New York, 1984.)
[5] Q. W, M. Litz and X. -C. Zhang, Appl. phy. Letter.
68, 2924 (1996).
[6] K. Liu, H. S. Kang, T. K. Kim and X.C. Zhang, A.P.L. 81, 4115 (2002).
[7] s ² D G' , y © & ³d , D hÓ ü t o 44, 300 (2002).
[8] J. J, Appl. phy. 10, 300 (1971).
[9] y © & ³d , ^ I ½ ©, s K e , s ² D G' , & ñ U ´¨ 8 , õ < Æ §¹ ¢ ¤
7 H8 ú x 25, 103 (2000).
[10] T. R. Sliker, and J. M. Jost, J. Opt. soc. Amer. 56, 130-1(1966).
[11] M. Aoki, K. Tada, Y. kadowaki and S. Naomba, Ovo. Baturi. 37, 616 (1968).
[12] F. Agullo-Lopez, J. M. Cabera and F. Agullo- Rueda, Electro Optics Phenomena, materal and ap- plicaitons, 84 (Academic Press 1994).
E-O Coefficient Measurements for Cd x Zn 1 −x Te Single Crystals
K. H. Jung, E. S. Jeong and H. S. Kang ∗
Institution of Science Education, Chonbuk National University, Jeonju 561-756 (Received 2 June 2003)
We have investigated the E-O coefficient and refractive indices of mixed compound single crystals of Cd
xZn
1−xTe with composition ratios, x of 0.00, 0.05, 0.10, 0.15, and 0.20, at a wavelength of 0.633 µm. In the case of ZnTe (x = 0.00) crystals, the values of the E-O coefficient and the refractive Index were identical to the pre-measured ones. Meanwhile, the values or the remaining crystals were those of the first investigation. Since the E-O coefficient of Cd
0.05Zn
0.95Te crystal is 5.77 × 10
−12m/V which is very high, we expect the Cd
0.05Zn
0.95Te crystal to be better than the ZnTe crystal for an E-O sensor or emitter of T-rays, and even for an ultra-fast E-O modulator.
PACS numbers: 42.70.Nq
Keywords: E-O coefficient, Ultra-fast modulator
∗
