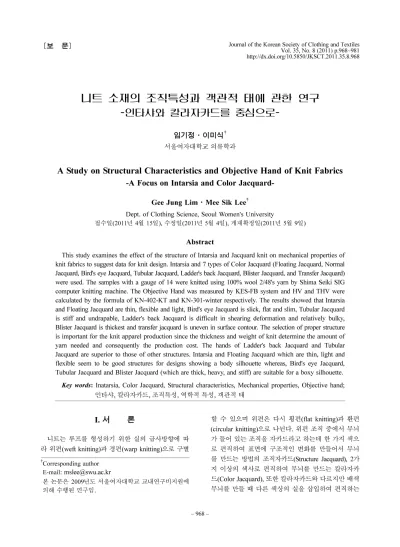

http://dx.doi.org/10.5850/JKSCT.2011.35.8.968
니트 소재의 조직특성과 객관적 태에 관한 연구 -인타샤와 칼라자카드를 중심으로-
임기정·이미식†
서울여자대학교의류학과
A Study on Structural Characteristics and Objective Hand of Knit Fabrics
-A Focus on Intarsia and Color Jacquard-Gee Jung Lim
·Mee Sik Lee
†Dept. of Clothing Science, Seoul Women's University
접수일(2011년 4월 15일), 수정일(2011년 5월 4일), 게재확정일(2011년 5월 9일)
Abstract
This study examines the effect of the structure of Intarsia and Jacquard knit on mechanical properties of knit fabrics to suggest data for knit design. Intarsia and 7 types of Color Jacquard (Floating Jacquard, Normal Jacquard, Bird's eye Jacquard, Tubular Jacquard, Ladder's back Jacquard, Blister Jacquard, and Transfer Jacquard) were used. The samples with a gauge of 14 were knitted using 100% wool 2/48's yarn by Shima Seiki SIG computer knitting machine. The Objective Hand was measured by KES-FB system and HV and THV were calculated by the formula of KN-402-KT and KN-301-winter respectively. The results showed that Intarsia and Floating Jacquard are thin, flexible and light, Bird's eye Jacquard is slick, flat and slim, Tubular Jacquard is stiff and undrapable, Ladder's back Jacquard is difficult in shearing deformation and relatively bulky, Blister Jacquard is thickest and transfer jacquard is uneven in surface contour. The selection of proper structure is important for the knit apparel production since the thickness and weight of knit determine the amount of yarn needed and consequently the production cost. The hands of Ladder's back Jacquard and Tubular Jacquard are superior to those of other structures. Intarsia and Floating Jacquard which are thin, light and flexible seem to be good structures for designs showing a body silhouette whereas, Bird's eye Jacquard, Tubular Jacquard and Blister Jacquard (which are thick, heavy, and stiff) are suitable for a boxy silhouette.
Key words: Inatarsia, Color Jacquard, Structural characteristics, Mechanical properties, Objective hand;
인타샤, 칼라자카드, 조직특성, 역학적특성, 객관적태
I. 서 론
니트는루프를형성하기위한실의급사방향에따 라위편(weft knitting)과경편(warp knitting)으로구별
할수있으며위편은 다시횡편(flat knitting)과환편
(circular knitting)으로나뉜다. 위편조직중에서무늬 가들어있는조직을자카드라고하는데한가지색으 로편직하여표면에구조적인변화를 만들어서무늬 를만드는방법의조직자카드(Structure Jacquard), 2가
지이상의색사로편직하여무늬를만드는 칼라자카
드(Color Jacquard), 또한칼라자카드와다르지만배색
무늬를만들때다른색상의실을삽입하여편직하는
†Corresponding author E-mail: [email protected]
본논문은 2009년도서울여자대학교교내연구비지원에 의해수행된연구임.
인타샤(Intarsia)가있다. 즉, 칼라를이용한배색디자 인이가능한조직은인타샤와칼라자카드가대표적이 라할수있다. 니트제품의디자인영역이크게확대 되면서, 기존에한정되어사용되어왔던인타샤와칼 라자카드는니트정장부터캐주얼웨어, 스포츠웨어를 포함하여실내인테리어(홈패션)까지폭넓게응용되 고있고앞으로도계속증가될전망이다. 이와같이인 타샤와 칼라자카드는 다양한 색상과 문양의 조화로 니트디자인분야에다양함을주고있으나같은문양 이라 할지라도 편성원리에 따라 밀도, 무늬 사이즈,
두께, 무게등의편직결과가다르게나타난다.
인타샤란겉모양의색실이뒷면에드러나지않도록 해서짠위편의조직이다(KS K 0007 Fiber terms - Knit, 2010). 평편조직(plain stitch)을기본으로하고다양한
실을사용하여뒷면에부유되는실이없이무늬를생 성한다(Korea institute of industrial technology, 2008).
이탈리아어인 ‘Intarsiare’에서 유래된 말로서 인레이 (inlay)를뜻하며(The Korean fiber society, 2003) 배색 무늬를만들때배색부분의이면조직이없어서실제 적으로도장찍은것같은효과를나타내는배색무늬
에가장적합한조직이다(Lee, 2010). 인타샤를이용
한선행연구는주로니트디자인 측면에서이루어졌 다. Jung(2007), Lee(2008), Yoo(2010)는인타샤기법 을이용하여다양한색상을이용하여여러가지문양 의니트웨어디자인을전개하였다.
자카드라는용어는 1804년 Joseph Marie Jacquard가 발명한직물의경사선택장치에서유래되었으며니트 에있어서는바늘을개별적으로선택해서색사에의 한무늬를내는장치를뜻하고, 자카드장치에의한무
늬를자카드무늬라고한다(Kim, 1989). 자카드편성
은무늬를내기위하여편침이나실의색을선택하여 자카드장치를갖춘편기를사용하여편조를만드는 것이다(The Korean fiber society, 2003). 칼라자카드
는무늬를칼라로연출하기위해서기본적으로조직의 표면에나타나는색을편직할때반드시앞베드바늘 을다편성한다. 그리고뒤베드바늘의조직형성(이면 의편성형태)이어떻게달라지는가에따라플로팅자카 드(Floating Jacquard), 노멀자카드(Normal Jacquard), 버 즈아이자카드(Bird's eye Jacquard), 튜블러자카드(Tubular Jacquard), 래더백자카드(Ladder's back Jacquard), 블리 스터자카드(Blister Jacquard), 트랜스퍼자카드(Transfer Jacquard)로구분된다. Lee(2001), Jo(2003), Kim(2005), G. R. Kim(2007), Yoo(2007), Song (2009), Kwon(2009),
Lee(2010), Jung(2010)은칼라자카드를이용한니트웨
어디자인에관하여연구하였으며그외에, 칼라자카 드와디자인과의관련성연구(Lim, 2002), 칼라자카드 의편직방법, 편지의특성, 디자인시주의할점에대
한연구(Y. J. Kim, 2006), 칼라자카드의종류에따른
니트정장재킷패턴연구(Koo, 2009) 등이진행되어
왔다.
이와같이인타샤와칼라자카드에관한연구는현 재까지대부분디자인과의관계를중심으로연구되었 다. 편성물의조직적특성은역학특성이나주관적평 가에영향을 끼치는중요한요인으로연구가필요하 다고사료된다.
니트소재의특성은편성원리와역학적 특성에따 른객관적태에따라결정된다. 다양화, 개성화, 고급
화된소비자의욕구를만족시키기위하여니트소재 의특성을이해하여소비자의감성에맞는기획을하 는것은매우중요하다. 의복의용도와디자인에따라
요구되는소재의촉감과 관련된물리적속성은다르 며이는곧의복의전체적외관을변화시키는요인이
기때문에(Lee, 2002) 다양하게연구되어소재기획시
반영되어야한다.
본연구의목적은인타샤와칼라자카드니트조직 에대한편직특성이고려되어생산효율성이높은디 자인을기획할뿐만아니라용도에맞는니트소재의 개발과선택을하는데도움이되는자료를 제공하는 것이며이를위하여조직에대한특성과역학적특성 및객관적태를측정하여객관적인감성을 평가하고 자하였다.
II. 연구방법
1.시료
본연구에 사용된시료의구성특성은 <Table 1>과
같다.
시료편직은컴퓨터자동횡편기중인타샤전용편 기인 SIG123SV(일본 (주)Shimaseiki 제조)를이용하 여 14G로편직하였다. 이제까지횡편기를사용한선 행연구들은대부분 12G를많이사용하였으나최근온 난화기후와 착장문화의 영향으로하이게이지의섬 세한니트가선호되는경향을반영하여 14G를사용하 였다.
시료제작편직프로그램은 Shimaseiki SDS-ONE 시
스템을이용하였으며편성시 DSCS(Digital Stitch Control
System) 장치를사용하여시료의루프크기를일정하
게하였다. 편환장은각조직의특성을고려하여결정
하였다.
편성시료는주관적질감평가시색상의영향을배 제하기 위하여흰색과검정의격자무늬로동일하게 편직하였다.
2.밀도와무늬사이즈
밀도는이면에서보이는 1inch 안의코의수(CPI)와
단의수(WPI)이며무늬사이즈는하나의사각형을 mm
단위로측정하였다.
3. 역학적특성및객관적태평가
역학적특성의측정은시료 8종을대상으로 일본 의태평가표준화위원회에서제시한방법인 KES-FB (Kawabata Evaluation System for Fabric, Kata Tech.
Co. Ltd) 시스템을사용하였으며인장특성, 굽힘특성,
전단특성, 압축특성, 표면특성, 두께및무게의 6가지
17항목(Kawabata, 1980)을표준조건하에서웨일 및
코스방향으로각각 측정하였다. 사용된시료의 크기
는 20×20cm이며 24시간이상표준조건하에서컨디
셔닝한후에실험에사용하였다. 측정조건은 KES- FB의니트측정중표준조건에따랐으며, 인장특성은
척(chuck)을사용하여측정간격을 2.5cm로조정하였
고, 전단특성은직물의 2HG5 값대신에니트의 2HG3
값을측정하였다.
시료의 감각 평가치(Hand Value)는겨울용 니트
웨어 중외의류에적용하는 KN-402-KT로계산하여
KOSHI(stiffness), NUMERI(smoothness), FUKURAMI
(fullness and softness)의값을구하였다. 값의수치는 느낌의 강도에 따라 0부터 10까지의 수를 이용하여 분류되며 0은약한값을, 10은강한값을나타낸다. 종
합태평가치(Total Hand Value)는 KN-301-WINTER
식으로변환하여산출하였으며태의정도는 0에서 5까
지의숫자에의하여태평가치로표현된다.
III. 연구결과 및 고찰
1.조직별특성 1) 표면및이면의특성
각시료의조직에대한표면과이면의편직결과는 서로다르게나타났으며이는편성원리에따른각조 직에독특하게나타나는고유한특성이라고할수있 다. <Table 2>는각시료의표면과이면의사진이다.
인타샤는 무늬가 뚜렷하고 깨끗하게 표현되었다.
다른시료조직과는달리표면과이면의색이동일하 게나타났으며무늬가만나는경계에 색사가겹쳐지 는현상도보였는데이는자기영역을편직하기에앞 서, 바로전에편직된다른칼라무늬영역의마지막코
위로루프의크기가거의없는턱하나를겹쳐짠다음,
자기영역을편직하는편성원리에따른결과이다.
플로팅자카드의 경우, 편직결과 무늬를 형성하는
부분의이면은그무늬를형성하지않는실이플로팅
된상태로나타났다. Y. J. Kim(2006)은표면에나타
나지않는무늬의 실이이면에 떠있게되면무늬가 확실히나오는장점이있지만동시에 소재의신축성 은감소한다고하였다. 또한착용및탈의시이면의 플로팅된실에걸리는불편이초래되며이로인하여 실이끊어지거나잡아당겨져늘어지는훼손이일어날 가능성이많다. 따라서안감을사용하는등의대안이
Table 1. Characteristics of knit sample fabric
Structure Fiber content (%) Yarn size / No. of Twist (t.p.m) Loop Length (mm) Intarsia
Wool 100%
2/48s Singles /
Z 530 S 350Ply Floating Jacquard 6.40
Normal Jacquard 5.80
Bird's eye Jacquard Tubular Jacquard Ladder's back Jacquard 6.00
Blister Jacquard Transfer Jacquard
필요하다고사료된다.
노멀자카드는사용된색사가교대로이면에줄무늬 를이루고있다. 이면이오돌토돌하여약간거친느낌 이났는데이것은무늬한코스를편직할때사용된 색사수만큼뒤베드의바늘이모두번갈아짜여지는 편성원리에기인한다.
버즈아이자카드는뒤베드의바늘이한바늘걸러
짜여지는 1×1 backing의편성원리에의하여이면에는
사용된색사의점무늬가보여졌다.
튜블러자카드는이면색상은표면과반대지만동일 한무늬가편직되었으며표면과 이면은분리되어그 사이에공간이형성된다. 니트디자인기획시이러한
특성을이용하면표면과이면의현상및칼라와니트 조직과의조화가고려된다양한디자인이창출될것이 라사료된다.
래더백자카드의 경우, 코가세로로 나열되는사다 리모양(래더)의독특한효과가이면에나타났으며사 다리모양의코사이에는플로팅자카드의이면과 같 이실이떠있는상태를보였다. 이는래더백자카드의 편성원리가플로팅자카드와튜블러자카드의혼합형
태를띄고있기때문이다. Y. J. Kim(2006)은래더백
자카드를튜블러자카드의두꺼움을해소하기위하여 등장한조직으로설명하였으며튜블러자카드보다편 지의무게를 줄일수있다고하였다. 역학적 특성의 무게 측정결과도 래더백자카드가 튜블러자카드보다 가볍게나타났다.
블리스터자카드는검정 부분에 블리스터(수포) 효 과를주었기때문에그부분이부풀게편직되어튜블 러자카드와같이표면과 이면사이가 분리되는공간 이형성되었다. 수포가아닌무늬부분은버즈아이자 카드와동일하게이면에 점무늬가보였는데이는블 리스터자카드가수포부분은튜블러자카드로편직되 고그외부분은버즈아이자카드로편직되는혼합조 직이기때문이다. 블리스터부분의무늬가강하게보
여지는효과가있기때문에블리스터자카드는강조하 고싶은배색무늬의디자인에활용할수있는조직이 라고할수있으며부풀어오르는수포효과를위하여 그부분이반복해서짜여져야하므로편직시간이길어 진다.
트랜스퍼자카드는 무늬 부분의 앞 베드의 코들이 뒤베드의 바늘로 이동되면서 이루어지는 조직으로 무늬부분은 뒤베드의코들로형성되어지며동시에
Table 2. Surface and back of Intarsia and Color Jacquard
Structure Surface Back Structure Surface Back
Intarsia Tubular Jacquard
Floating Jacquard Ladder's back
Jacquard
Normal Jacquard Blister Jacquard
Bird's eye Jacquard Transfer Jacquard
색상은 무늬에사용된색사가교대로 줄무늬를이루 고있다. 앞베드의코를뒤베드의바늘로이동하는 데시간이걸리기때문에편직시간이 많이소요되며 자카드 무늬가 줄무늬로 표현되므로 다양한 컨셉에 맞춘적합한색의선정이필요하다고생각된다.
다양하게 나타난조직의표면과이면의 특성을잘 인지하여디자인기획시적절하게활용하면니트웨어 의용도및착용시기에적절한제품을효율적으로생산 하는데도움이될것으로사료된다.
2) 밀도와무늬사이즈
동일한사이즈의무늬로편직프로그램을설계하더 라도실제편직된무늬사이즈는편성원리에따라차 이가있게된다. <Table 3>은조직별밀도와무늬사
이즈를측정한결과이다.
인타샤와 플로팅자카드는 편성원리만 다를 뿐 앞 베드의바늘만사용하여편직되는점은동일하다. 플
로팅자카드가인타샤와달리무늬의가로사이즈가작 은것은이면에플로팅되는실의장력으로인해무늬 가가로방향으로당겨진것으로판단된다.
다른조직들에비해노멀자카드가 WPI는높고무 늬의세로사이즈가큰것은조직의표면에나타나는 색사는앞과뒤베드의모든바늘에서편직되고표면 에나타나지않는색사는뒤베드의바늘에서만편직 되는원리에의한다. 본시료와같이 2칼라일경우, 앞 베드 1단편직시뒤베드는 2단이편직되므로표면에 보여지는 앞 베드의 코가 자연적으로 세로방향으로 늘어나게된다. 이점을보완하기위해만들어진버즈 아이자카드의경우 2칼라사용시무늬의확대현상이 전혀 없지만 3칼라 이상이 되면 원그림이확대되는
비율만 감소될뿐원그림의크기가그대로보존되지
는않는(Y. J. Kim, 2006) 노멀자카드와동일한현상
이일어난다.
래더백자카드의경우이면에나타난사다리모양(래 더)에의해플로팅되는실의장력이원인이되어무 늬의가로사이즈가다소작게나타났다. 블리스터자카 드의수포부분은표면과이면사이가분리되어공간 감이형성되기때문에세로사이즈가작게측정되었 다. 수포효과가 없이부풀게 짜여지지않은부분은 버즈아이자카드나튜블러자카드등과동일한사이즈 를보였다.
트랜스퍼자카드는다른조직들에비해 WPI가높고 무늬세로사이즈가크게나타났다. 이는자카드무늬 편성시앞베드의코가뒤베드의바늘로이동하면서 뒤베드의코스수가앞베드의 코스수에비해 2배
늘어남에영향을받은것으로판단된다.
2.역학적특성 1) 인장특성
섬유소재에서의인장특성은실의선밀도, 경·위사 의올수, 크림프에의존하고인장, 굽힘거동은직물 의드레이프, 태, 봉제성, 구김그리고 형태안정성을
결정짓는중요한거동이다(Oh & Kim, 1993a). 인장
특성은신도(EM), 인장선형성(LT), 인장에너지(WT),
인장레질리언스(RT)로설명된다.
신도(EM)는값이클수록잘늘어나는것을의미하는 데플로팅자카드를제외한모든시료에서웨일방향보 다코스방향의값이더크게나타났다. 루프로이루어 진니트의편환구조의영향으로가로방향이세로방향 보다잘늘어나기때문이다. 그러나플로팅자카드의경 우이면에플로팅되는실로인해그실의길이만큼까
Table 3. Loop length, density and pattern size
Structure Loop Length (mm) Density Pattern size (mm)
WPI CPI Width Length
Intarsia 6.40 21 16.0 20 16.5
Floating Jacquard 21 17.5 17 16.0
Normal Jacquard 5.80 28 16.5 20 23.0
Bird's eye Jacquard 22 18.5 18 15.0
Tubular Jacquard
6.00
22 18.0 18 15.0
Ladder's back Jacquard 23 20.5 17 16.0
Blister Jacquard 22 17.5 19 15.0
12 (blister)
Transfer Jacquard 29 18.0 18 20.0
지만늘어나고그이상늘어나지않아코스방향의신장 이낮게측정된것임을알수있다. 노멀자카드와트랜 스퍼자카드가코스방향으로큰값을나타냈는데이는 편직특성이잘반영된결과로뒤베드의코스수가앞 베드의코스수에비해더많아서밀도가증가하여웨 일방향으로신축감이낮아졌기때문으로사료된다.
인장선형성(LT)은값이작을수록인장초기에신도 저항이작으므로의복착용시구속력과압박력등의 피로감이줄어들어 착용감이좋아짐을의미한다. 트 랜스퍼자카드를제외한모든시료에서웨일방향보다 코스방향의값이더작게나타나코스방향으로더잘 늘어나지만 시료들간의 값이큰차이를보이지않 았다.
인장에너지(WT)는힘과신장과의관계에서주어진
힘이일정할때신장길이와비례하여값이증가하는 결과를나타내는특성으로서값이클수록초기인장이 쉬워변형이잘되고작을수록인장이용이하지않다 는것을의미한다. 플로팅자카드를제외한모든시료 에서 웨일방향보다 코스방향 값이 높아 코스방향의 초기인장이용이하여코스방향으로변형이잘되는것
으로평가되었다. 노멀자카드와트랜스퍼자카드는웨 일방향의값이낮고코스방향의값의크게나타났으 며특히그값의차이가다른시료들에비해큰차이 를보였다. 이는뒤베드의코스수가앞베드의코스 수에비해더많아서밀도가증가하여웨일방향으로 인장이어렵기 때문으로신도(EM)의결과와 일치한 다. 플로팅자카드는이면의플로팅되어있는실의영 향으로유일하게웨일방향보다코스방향값이낮았던 것으로판단된다.
인장레질리언스(RT)는 치수안정성을 나타내는 것 으로큰 값일수록 회복성과 치수안정성이 우수함을 의미한다. 모든시료에서웨일과코스방향으로큰차 이가없게나타나어느방향으로나회복성과치수안 정성이비슷함을알수있었다. 인타샤, 튜블러자카드,
래더백자카드는코스방향으로더큰값을보여코스 방향으로의 치수안정성이 크다는 것을 알 수 있다.
<Fig. 1>은시료의인장특성을나타낸그래프이다.
2) 굽힘특성
굽힘특성은 직물의 태, 드레이프, 의복형성성능과
Fig. 1. Tensile properties.
형태유지성, 의복의외관그리고구김회복특성등섬 유상집합체의여러가지의실용적인특성을결정짓 는중요한성질이며(Oh & Kim, 1993c) 변형과회복 의연속과정이라볼수있는의류착용과정에서의착 용성능과밀접한관계가있다(Park et al., 1990). 굽힘 특성은 굽힘강성(B)와 굽힘히스테리시스(2HB)로 설 명된다.
굽힘강성(B)은섬유, 경·의사간의접촉압력및밀 도, 접촉장, 실의굵기등에영향을받는것으로서재 봉뿐만 아니라직물의형성능력과태에영향을준다
(Kim et al., 1997). 값이클경우소재가뻣뻣하고값이 작을 경우곡면형성능력이 우수함을의미한다. 웨일 방향과 코스방향값의차이가큰시료는튜블러자카 드와버즈아이자카드로웨일방향과코스방향의 뻣뻣 함정도가 다르게 평가되었다. 튜블러자카드는웨일
방향으로가장큰값을보였고블리스터자카드가코 스방향으로가장큰값을보여뻣뻣한소재임을알수 있었다. 대부분이 웨일방향으로굽힘강성이크게 나 타났으나플로팅자카드만작게나타나웨일방향이부 드러운소재임을알수있었는데이면에플로팅된실 의영향이있는것으로판단된다.
굽힘이력 즉, 굽힘히스테리시스(2HB)는 굽힘변형 과회복과정중에발생하는에너지손실량과의비례 관계를 나타낸다. 값이작을수록굽힘변화에서회복 되는정도가탄성적이라는것을의미하며측정결과,
굽힘강성(B)과비슷한양상을 보였다. 튜블러자카드,
블리스터자카드, 버즈아이자카드는큰값을보여 굽 힘후회복이어려우며인타샤와싱글자카드는작은
값을 보여변형후회복이 잘되는시료로 나타났다.
<Fig. 2>는시료의굽힘특성을나타낸그래프이다.
3) 전단특성
전단특성은시료를신장시킨외력에대한변형으로 굽힘특성과 함께 인체곡선이나 인체의 변형의 의복 착용시외관에영향을주는요소이다. 특히드레이프 성에영향을미치는요소이며직물의구김에는전단히 스테리시스의특성이중요하게작용한다(Oh & Kim,
1993b). 전단특성은전단강성(G), 전단히스테리시스(2H
G)로특징지어진다.
전단강성(G)은 전단력에 의하여 일어나는 변형을 의미하는데작은값을나타내면변형이용이함을나타 낸다. 노멀자카드, 버즈아이자카드, 튜블러자카드, 블 리스터자카드, 트랜스퍼자카드가크게나타나전단변 형이어렵고 뻣뻣한소재로나타났으며인타샤와싱 글자카드는작게나타나전단변형이용이하며유연한 소재로드레이프성이다른조직보다좋을것으로기 대된다.
전단히스테리시스(2HG)는전단변형후의 회복시
에너지손실의크기를의미하는데전단이력즉, 전단 히스테리시스가작다는것은전단을처음가한방향 과회복되는방향에서의전단력에차이가 없이탄성 적인회복양상을보인다는것을의미한다. 시료간큰 차이는없었으나웨일방향으로튜블러자카드와래더 백자카드가 큰값을 보였으며 특히 튜블러자카드는 코스방향으로도큰값을보여전단변형후의회복과 정에서에너지손실이크다는것을알수있으며이는 전단변형후회복성이좋지않아형태안정성이좋지 않음을의미한다. 또한인타샤가웨일및코스방향으 로가장작은값을보여전단변형의탄성적인회복이 용이하고착용감이좋은시료로보여졌으며플로팅자 카드의경우코스방향으로의값이다른시료에비해
Fig. 2. Bending properties.
현저히낮아탄성적인회복능력을가졌음을알수있
었다. <Fig. 3>은시료의 전단특성을 나타낸 그래프
이다.
4) 압축특성
압축특성은직물의부피감, 섬도및두께와관련된 특성이다. 풍만감, 부드러움, 안락감그리고보온성등 의특성에직접적인영향을미치는주된역학특성으 로섬유제품의벌크성, 레질리언스와깊은관련이있 다(Oh & Kim, 1994a). 압축특성은 압축선형성(LC),
압축에너지(WC), 압축레질리언스(RC)로설명된다.
압축선형성(LC)은압축에대한선형성으로값이클
수록초기압축에대한저항성이커서압축이잘되지 않으며 값이작을수록압축이잘된다는것을의미한 다. 시료전체가비슷한값을보여압축정도가비슷 하다는것을알수있었다.
압축에너지(WC)는값이클수록압축변형에필요한 에너지가크고값이작을수록압축에대한저항이작 아서압축변형에필요한에너지가작은것을의미하 며압축두께가두꺼워질수록증가한다. 블리스터자카
드와플로팅자카드는가장큰값을가져압축에너지 가다른시료에비해많이필요한것으로보였다. 이 것은블리스터자카드의수포부분과플로팅자카드의 이면에공간이형성되어있어압축될수있는여지가 많기때문이다. 노멀자카드와버즈아이자카드는낮은 값을보여압축시작은에너지를필요로하였는데두 께에비해부피감을형성하는공간보다편사가차지 하는비율이크기때문으로사료된다.
압축레질리언스(RC)는값이크면압축탄성이풍부
하고압축에 유연함을의미하며값이작으면탄성적 회복이어렵다는것을의미한다. 시료대부분이압축
레질리언스가 50% 내외로비슷하게나타났으나래더
백자카드가가장높은값을보여압축에유연하며압 축탄성이풍부하여압축시부드럽게회복됨을알수
있다. <Fig. 4>는시료의압축특성을나타낸그래프
이다.
5) 표면특성
표면특성은 표면의거칠기와 평활감에대한 특성 으로미끄러운정도를나타내는특성이다. 이것은태
Fig. 3. Shear properties.
특성중직물표면이파삭파삭하고거칠때나는느낌인
crispness와직물의 온냉감과도깊은 관련이있다(Oh
& Kim, 1994b). 표면특성은표면의미끄러움이강할
수록거칠기와마찰력이감소하며평균마찰계수(MIU),
마찰계수의표준편차(MMD), 표면거칠기의평균편차
(SMD)로특징지어진다.
평균마찰계수(MIU)는값이클수록 미끄러움에 대 한저항이크다는것을의미한다. 대부분의시료는웨 일방향보다코스방향이큰값을보여코스방향으로더 거칠게나타나미끄럽지않고평활하지않음을알수 있다. 그러나트랜스퍼자카드의경우웨일방향이코스
방향보다큰값을보였으며모든시료중에서그값이 가장높았다. 이는트랜스퍼자카드편성시짜여지는
무늬의처음과끝에서앞베드코가뒤베드의바늘로 이동하면서 나타나는 턱과같은 요철의 표면효과가 생기기 때문이며편성특성이잘반영된 결과라고할 수있다. 래더백자카드의경우, 코스방향과웨일방향의 차이가가장컸는데이면의래더와플로팅된실로인 한장력으로 무늬의가장자리가살짝겹쳐져굴곡이 생겼기때문이라고사료된다.
마찰계수의표준편차(MMD)는값이작을수록마찰 력이균일하다는것을의미한다. 대부분의시료가코 스방향이웨일방향보다큰값을보였으나트랜스퍼자 카드만반대결과를보여웨일방향으로마찰력이불 균일하다는것을알수있다. 인타샤와래더백자카드 가작은값을보여시료중마찰력이균일한조직으로 판단되었다.
표면거칠기의 평균편차(SMD)는 표면의 굴곡성과 관계된것으로값이작을수록표면이평활하다는것을 의미한다. 측정결과, 역시시료대부분의코스방향이 웨일방향보다큰값을나타냈다. 그러나트랜스퍼자카
드만이 MIU, MMD와같이웨일방향으로더큰값을
보였다. 코스방향으로는노멀자카드가, 웨일방향으로
는트랜스퍼자카드가가장큰값을나타냈다. <Fig. 5>
는시료의표면특성을나타낸그래프이다.
6) 두께및무게
두께및무게는 의복의재질감을평가하는중요한 요인중하나로의복의실용성능뿐만아니라위생학 적성질에도 관여하는특성치이다. 두께는 압축탄성
Fig. 4. Compression properties.
이나내구성같은역학적성질뿐만아니라강연성과 방추성 같은직물의 외관, 보온성, 함기성같은위생 적특성에도영향을주며무게는의복의착용감과활 동성에 영향을미칠뿐만아니라 드레이프성과도관 계가깊다(Kim et al., 1997).
시료중가장얇은조직은인타샤로나타났다.
블리스터자카드는가장두꺼우면서가장무겁게나 타났는데이는편직특성상부풀어오른수포부분을 무늬로하기때문에그부분을이루는실의소요량이 영향을미쳤을것이라판단된다. 무늬를이루는수포
부분이 크면 클수록 두꺼워지고 무거워지므로소재 기획및디자인시주의가필요할것으로사료된다.
플로팅자카드의경우무게는가벼웠으나이면의플 로팅된실이부피감을형성하여두께는상대적으로 두껍게나타났다. 반대로래더백자카드의경우무게에 비해두께는비교적 얇게나타났는데 이는플로팅자 카드와같이이면에실이떠있으면서앞베드와뒤베 드를사용하는더블조직이라는편성원리때문으로생 각된다.
두께및무게는대체적으로싱글조직인인타샤, 플 로팅자카드가얇으면서가벼운결과를얻었고더블조 직인노멀자카드, 버즈아이자카드, 튜블러자카드, 래 더백자카드, 블리스터자카드, 트랜스퍼자카드가두껍 고무거운결과를얻었다. <Fig. 6>은시료의두께및 무게를나타낸것이다. 두께와무게는소재의성능을 결정짓는요소이기도하지만실의양을나타내기때 문에니트제품생산원가에도큰영향을미친다. 따라 서칼라를이용하는배색무늬의니트소재기획시 동일한디자인이라도편직방법에따른두께와무게를 고려하여적절한조직을선택하는것이필요하다.
3. 객관적태
소비자들은옷을구입할때느낌과경험에비추어 좋은의류용품을선택하기위해손을이용하여촉감 에의한태를평가한다. 태평가의기준은의류용품으 로서의용도에적합한성질을가졌는지아닌지에근 거를두며좋은태란의복착용시편안함과실루엣을
Fig. 5. Surface properties.
결정짓는 요소가된다. 좋은태를가진 직물로만든 옷을입은사람은그옷에애착을갖게된다는보고
(Kawabata, 1980)도있다.
1) 감각평가치(HV)
태에대한 중요한감각 표현용어는 KN-402-KT의
계산식의경우 KOSHI, NUMERI, FUKURAMI가있으
며각각 stiffness, smoothness, fullness and softness를 나타낸다. 이들이감각표현에서느낄수있는관련특성
들을살펴보면, KOSHI는굽힙의 강성과회복성(stiff
& springy property)으로굽힘특성과전단특성의영향이
크며두께및무게와관련이있다. NUMERI는마찰력
의조그마한변화와부드러운표면(smooth surface)으
로부터발생하는 매끄러움(smoothness)으로표면특성,
압축특성, 전단특성과관련되어있으며 FUKURAMI
는부피감, 부드러운표면(smooth surface)과부드러운
신장성(soft extensibility)으로압축특성, 표면특성, 인장특
성이영향을미친다. 감각평가치인 KOSHI, NUMERI,
FUKURMI의결과는 <Fig. 7>과같다.
KOSHI는시료를쥐었을때느끼는반발력, 탄성, 레
질리언스를종합하여표현한것으로튜블러자카드가 가장큰값을보였으며버즈아이자카드와블리스터자 카드도다른시료에비해큰값을보였다. 이것들은대
체로 역학적 특성의 굽힘특성과 전단특성에서높은 값을보였던무겁고 두꺼우며뻣뻣한 시료들로박스 형실루엣에적합한것으로예상된다. 인타샤와플로팅 자카드는작은값을보여뻣뻣하지않고유연한소재 로나타났다. 특히 굽힘강성(G)와굽힘히스테리시스
(2HG) 결과가전시료중에서가장낮은값을가진인
타샤는 음의값으로 나타났다. 인타샤가 0에서 10까
지로나타나는 Kawabata 태값의범위에서벗어난음
의값을보이는이유는 KN-402-KT의계산식에고려
되는외의용니트소재에비해굽힘특성이현저히낮 기때문이라고사료된다. 모든시료가동일한조건하
에서실험되었으므로상대적인비교는가능하다고사
료되며 Joo(2005), Park(2007) 등의연구에도같은결
과로나타난바있다.
NUMERI는인타샤가가장높은값을보여매끄럽
고유연하며부드러운소재로나타났다. 인타샤는싱 글조직으로앞베드의바늘만을사용하므로얇고가 볍게완성되기때문이다. 버즈아이자카드가가장낮은
값을보였는데 NUMERI에영향을주는역학적특성
치인표면특성의마찰계수(MIU)가낮은값을보였으 며압축특성의압축에너지(WC), 압축레질리언스(RC)
값이시료중가장낮았기때문이라고생각된다.
FUKURAMI는전시료가대체적으로큰값을나타
냈다. 수포부분으로인하여공간감이형성된블리스 터자카드가가장높은값을보였고압축특성에서대 체적으로낮은 값을 보였던 버즈아이자카드가 가장 낮은값을보였다. 버즈아이자카드와가장비슷한편 성원리를가진노멀자카드역시작은값으로나타났 다. 반면래더백자카드는높은값을보였는데이면의
사다리모양(래더)에의해부피감이영향을미친것으
로판단된다.
2) 종합태평가치(THV)
<Fig. 8>과같이종합태평가치는인타샤와플로팅
자카드를제외하고모두 2.5 내외의값을보여겨울용
외의류니트소재로적합한것을알수있었다. 인타 샤와플로팅자카드는시료특성상얇고가볍기때문
에본연구에서사용된산출식인 KN-301-WINTER의
종합태평가치의결과가낮은것으로사료된다. 가장
Fig. 6. Thickness & weight.
높은값으로가장좋은태를나타낸시료는래더백자 카드이고그다음이튜블러자카드로나타났다.
IV. 결 론
니트소재의표면효과는니트디자인의영역확대
를가져온다. 특히인타샤와칼라자카드는앞의문헌 연구에서살펴본바와같이서로다른편성원리로편 직되므로타조직들에비해표현되는표면효과가디 자인에미치는영향은크다고하겠다.
본연구에사용된인타샤와칼라자카드 7종시료는 서로다른편성원리에따라표면과이면의모습이다르 게나타났으며밀도및무늬사이즈측정결과도조직 에따라다른결과를보였다. 이러한조직별특성은니 트기획과정에서의디자인효과를극대화시킬수있 으며디자인기획시이들의특성으로도다양한디자 인을창출할수있을것으로기대된다. 더불어이결
과가니트소재기획시편성후무늬사이즈를예측하 여원그림부터조직편성에적절한디자인 설계를할 수있는유용한자료로활용될것이라사료된다.
인장특성, 굽힘특성, 전단특성, 압축특성, 표면특성,
두께및무게의 6가지 17항목의역학적특성을 KES-
FB 시스템을사용하여웨일및코스방향으로측정한 결과, 인타샤와플로팅자카드는 얇으면서가벼운 조 직으로유연하며드레이프성이좋아인체의윤곽을잘
Fig. 7. Hand Value.
Fig. 8. Total Hand Value.
표현할수있는디자인에적합한것을알수있었다.
또한버즈아이자카드, 튜블러자카드, 블리스터자카드 는두꺼우면서무거운조직으로뻣뻣한촉감을가지 고있어공간이형성되는박스형실루엣에적합한것 을알수있었다. 두께와무게는소재의성능을결정 짓는요소이기도하지만실의양을나타내기때문에 니트제품생산원가에도큰영향을미칠것으로생각 된다. 같은무늬를표현하면서도생산원가를낮출수 있는조직은인타샤와플로팅자카드이며버즈아이자 카드, 튜블러자카드, 블리스터자카드는 원가가 높을 것으로 예상된다. 따라서동일한 디자인이라도편직 방법에 따른두께와 무게를고려하여용도에적절한 조직을선택하는것이필요하다.
본연구는양모 100%의 2가지제한된색상으로연
구되었으나후속연구에서는다양한색상, 혼용률, 게
이지등을변수로하는소재설정이필요할것이다.
References
Bluedic English-korean dictionary. (2010). Bluedic the word.net project. Retrieved November 29, 2010, from http://www.
bluedic.com/blister
Jo, S. K. (2003). Development for Korean tradition patterns design of knit using computer Jacquard program. Unpub- lished master's thesis, Kyungpook National University, Daegu.
Joo, J. A. (2005). The relation of structure properties, subjective textures, sensibilities and preference of knit fabrics-Using ANFIS (Adaptive-network-based fuzzy inference system)-.
Unpublished doctoral dissertation, Seoul National Univer- sity, Seoul.
Jung, H. M. (2010). A study on textile work by the Jacquard knit technique. Unpublished doctoral dissertation, Hongik University, Seoul.
Jung, W. H. (2007). Research of knit apparel design to which applied paintings of George Braque-Focusing on Intar- sia technique-. Unpublished master's thesis, Ewha Wom- ans University, Seoul.
Kawabata, S. (1980). The standardization and analysis of hand evaluation (2nd ed.). Osaka: Textile machinery soci- ety of Japan.
Kim, E. A., Park, M. J., Shin, H. W., & Oh, K. W. (1997).
Interpretation and evaluation of clothes material. Seoul:
Kyomunsa.
Kim, E. J. (2005). A study of flat knitted Jacquard design for photoshop function. Unpublished master's thesis, Catho- lic University of Daegu, Gyeongsan.
Kim, G. R. (2007). Knit wear design through application of Kazimir Malevich's suprematism painting. Unpublished master's thesis, Ewha Womans University, Seoul.
Kim, S. K. (1989). Meriyasu engineering. Seoul: Munwun- dang.
Kim, Y. J. (2006). Knitting characteristics of Color Jacquard and its application for knit pattern. Fashion Information and Technology, 3, 2−12.
Koo, M. R. (2009). A study on formal knit jacket patterns based on types of Jacquard-Focused on the Hound's tooth pattern-. Unpublished doctoral dissertation, Hanyang Uni- versity, Seoul.
Korea institute of industrial technology. (2008). Knit terms.
Seoul: Korea institute of industrial technology.
KS K 0007 Fiber terms - Knit. (2010). Korean standards infor- mation centre. Retrieved October 16, 2010, from http://
www.standard.go.kr
Kwon, S. H. (2009). Seamless-effect knitwear development using Jacquard knitting structure. Journal of the Korean Soci- ety for Clothing Industry, 11(3), 488−495.
Lee, H. J. (2010). Tubular Jacquard knit wear design through application of Keith Haring's painting. Unpublished mas- ter's thesis, Ewha Womans University, Seoul.
Lee, J. J. (2002). Fabric texture as a factor of fashion design.
Collection of Dissertations of Hyejeon College, 20,259−278.
Lee, J. E. (2008). Knit wear design inspired by Dancheong motifs: Using Intarsia technique. Unpublished master's the- sis, Ewha Womans University, Seoul.
Lee, Y. J. (2001). A study on knit wear design with applica- tion of patterns in the Rice-Cake of Joseon dynasty. Unpub- lished master's thesis, Ewha Womans University, Seoul.
Lim, A. N. (2002). A study on the characteristics of knitting structure for knit wear designs-Focused on Jacquard struc- ture-. Unpublished master's thesis, Dongduk Women's Uni- versity, Seoul.
Oh, A. G., & Kim, S. J. (1993a). Study on the mechanical properties of polyester woven fabric (I)-Tensile behavior under low stress-. Journal of the Korean Fiber Society, 30(9), 641−651.
Oh, A. G., & Kim, S. J. (1993b). Study on the mechanical properties of polyester woven fabric (II)-Nonlinearity of shear properties-. Journal of the Korean Fiber Society, 30(10), 719−730.
Oh, A. G., & Kim, S. J. (1993c). Study on the mechanical properties of polyester woven fabric (III)-Nonlinearity of bending properties-. Journal of the Korean Fiber Soci- ety, 30(12), 919−927.
Oh, A. G., & Kim, S. J. (1994a). Study on the mechanical properties of polyester woven fabric (IV)-Compressional properties-. Journal of the Korean Fiber Society, 31(5),
361−368.
Oh, A. G., & Kim, S. J. (1994b). Study on the mechanical prop- erties of polyester woven fabric (V)-Surface properties-.
Journal of the Korean Fiber Society, 31(6), 425−433.
Park, J. H., Kim, S. J., & Kim, D. R. (1990). The bending of yarn (1). Journal of the Korean Fiber Society, 27(8),569−
Park, K. Y. (2007). 579. Physical properties and sensibility evalu- ation of the knitted fabrics from fancy yarns. Unpub- lished doctoral dissertation, Hanyang University, Seoul.
Song, J. W. (2009). Study for knit wear design using weft-knitted Jacquard: Focused on the M1 computer program. Unpub-
lished master's thesis, Catholic University of Daegu, Gyeo- ngsan.
The Korean fiber society. (2003). New fiber dictionary. Seoul:
Hanrimwon.
Yoo, J. Y. (2010). Knit design using Trencadis image appeared in Antoni Gaudi's architecture. Unpublished master's the- sis, Ewha Womans University, Seoul.
Yoo, K. M. (2007). Knit wear design research by applying African textile pattern-Jacquard texture that computer knit is focused-. Unpublished master's thesis, Ewha Wom- ans University, Seoul.
