Development of a Novel Fabrication Process for Multi-layered Microstructures using a Micro Milling and Deep X-ray Lithography

마이크로 밀링과 X-선 리소그래피 공정을 이용한 다층 마이크로 구조물 제작 공정 개발

Development of a Novel Fabrication Process for Multi-layered Microstructures using a Micro Milling and Deep X-ray Lithography

김종현^1,2,,*, 장석상², 임근배^1,3,*

Jong Hyun Kim^1,2,,*, Suk Sang Chang², and Geunbae Lim^1,3,*

1 포항공과대학교 기계공학과 (Department of Mechanical Engineering, POSTECH) 2 포항공과대학교 포항가속기연구소 (Pohang Accelerator Laboratory, POSETECH) 3 포항공과대학교 융합생명공학과 (Department of Integrative Bioscience and Biotechnology, POSTECH)

 Corresponding author: [email protected], Tel: +82-54-279-1568

*These authors equally contributed as corresponding authors

Manuscript received: 2013.10.7 / Revised: 2014.2.10 / Accepted: 2014.2.17

Conventional machining technologies such as a milling process have limitations in accuracy to fabricate microstructures. Deep X-ray lithography using the synchrotron radiation is a promising micromachining process with an excellent accuracy, whereas there are difficulties in the fabrication of multi-layered structures. Therefore, it is mainly used for fabricating simple mono- layered microstructures with a high aspect ratio. In this study, a novel technology for fabricating multi-layered microstructures is proposed by combining two processes. In advance, an X-ray resist material is cut and machined into various shapes and heights by the micro milling process.

Subsequent X-ray irradiation process facilitates the fabrication of multi-layered microstructures.

The proposed technology can overcome the limitation of the pattern accuracy in conventional milling process and the difficulty of the multi-layered machining in x-ray process. The usefulness of the proposed technology is demonstrated in this study by applying the technique in the realization of various multi-layered microstructures.

Key Words: Deep X-ray lithography (X-선 사진식각공정), Micro milling (마이크로 밀링), Multi layer (다층 구조), Microstructures (마이크로 구조물), Pattern alignment (형상 정렬)

1. 서론

최근 들어 수많은 부품 및 소자들이 초소형화 및 정밀화됨에 따라 초정밀 가공 및 부품 제작에 관한 연구 또한 더욱 활발하게 진행되고 있다. 이 러한 초정밀 가공법으로는 전통적인 절삭 가공 방 법인 마이크로 밀링(micro milling),¹ 선반 가공, 미 세 방전 가공(micro electro discharge machining)² 등

이 있고, 마이크로 나노 시스템 제작을 위한 초소 형 머시닝(micro machining),³ 광조형 기술(stereo lithography),⁴ MEMS(Micro-electro-mechanical system)⁵ 등의 리소그래피(lithography) 기반 기술 등도 많이 연구, 개발되고 있다. 초정밀 가공 기술은 각종 정 밀 부품뿐 아니라 광학, 화학, 생명공학 등 다양한 분야에서 폭넓게 이용되고 있으며 향후 응용 분야 가 더욱 증가할 것이 예상된다.

리소그래피 공정(lithography, 독일어로 LIthographie) 과 금속 전주 도금 공정(electroforming, 독일어로 Galvanoformung) 및 이에 기반한 대량 성형 공정 (molding, 독일어로 Abformung)을 독일어의 머리말 을 조합하여 리가(LIGA) 공정이라고 일컫는데,^6,7 수µm에서 수mm 두께에 달하는 정밀한 초미세 구 조물 혹은 소자를 제작하는 기술로서 알려져 있 다.⁸ 리가 공정은 방사광 가속기에서 발생하는 짧 은 파장의 X-선을 이용하여 정밀 가공에 이용하므 로 일반적인 기계 가공을 이용하였을 경우보다 훨 씬 정밀하고, 표면 조도가 우수한 부품들의 가공 이 가능하다.^9-11 일반적인 자외선 리소그래피(UV photolithography) 기술을 이용하여 초소형 크기의 정밀 부품 혹은 센서 등을 제작할 때 패턴 두께 혹은 구조물의 고폭비(aspect ratio)가 제약적인 데 반하여 X-선을 이용할 경우 보다 높은 고종횡비 (high aspect ratio)의 구조물의 제작이 가능하기 때 문에 정밀 부품의 가공기술로써 보다 적합하다 할 수 있다.

이러한 X-선 기반의 마이크로 형상 가공 기술 은 위에서 언급한 장점이 있는 반면 기본적으로 X-선 공정에서 선택적으로 X-선을 차폐하여 구조 물을 제작하기 위한 X-선 마스크(X-ray mask)가 광 학적으로 불투명하기 때문에 다층 구조의 정밀 형 상을 제작하기에는 어려움이 있다.^12,13 본 논문에 서는 일반적인 리가 공정을 이용할 경우 어려움이 있는 다층 구조의 마이크로 구조물(multi-layered microstructures)을 절삭 가공 방식인 마이크로 밀링 공정과 리가 공정을 융합하여 구현하는 공정을 개 발하고자 하였다. 또한, X-선 공정 시 마스크의 불 투명함으로 인한 패턴의 정렬에 대한 어려움도 이 러한 두 가지 가공 기술을 융합하여 해결하고자 하였다. 이에 따라 기존의 리가 공정에서 구현하 지 못한 다양한 형상 제작의 구현을 시도하였고, 고종횡비 및 우수한 표면 조도를 지니는 X-선 공 정의 특징을 유지하면서 공정 자유도를 향상시키 고자 하였다.

2. 다층 마이크로 구조물의 제작 실험 2.1 다층 마이크로 구조물 제작 원리

언급한 바와 같이 X-선을 이용한 마이크로 구 조물 제작 공정에서도 일반적인 UV 공정과 마찬 가지로 빛을 선택적으로 차폐하기 위한 마스크가

요구된다. UV 공정에서 유리 혹은 석영 재질의 기 판 위에 크롬(Chrome)과 같은 얇은 금속 박막을 패터닝(patterning)함으로써 선택적으로 UV 를 차단 하는 역할을 하는 포토 마스크(photo mask)처럼, X- 선 마스크는 X-선을 선택적으로 차폐할 수 있어야 한다. X-선은 UV와는 달리 짧은 파장으로 인한 물 질과의 상호 작용이 적고, 투과성이 매우 높은 성 질이 있다. 이러한 이유로 X-선을 차폐하기 위한 물질로는 X-선과의 산란효과가 높아서 X-선이 쉽 게 투과하지 못하는 텅스텐(tungsten), 혹은 금 (gold)과 같은 중금속 기반의 물질이 주로 사용된 다. 반대로, X-선을 잘 투과시키기 위한 마스크 기 판으로는 실리콘 산화막(SiO2) 혹은 실리콘 질화막 (Si₃N₄)과 같은 멤브레인(membrane)이 주로 사용된 다. 근래에 들어서는 복잡한 공정이 요구되는 멤 브레인 대신 베릴륨(beryllium) 혹은 흑연(graphite) 기판이 사용되기도 한다.¹⁴ 이 때 사용되는 X-선 마스크 기판은 광학적으로 불투명하므로, UV 공정 에서 사용되는 현미경을 이용한 광학식 정렬은 X- 선 공정에서는 불가능하게 되고, 이에 따라 X-선 을 이용한 마이크로 패턴 제작에 있어서 다층 구 조를 제작하기 위해서는 많은 제약이 따른다.

본 논문에서는 X-선을 이용하여 다층 구조의 마이크로 구조를 제작하기 위하여 Fig. 1과 같은 방법을 이용하고자 하였다. 먼저 마이크로 밀링을 이용하여 제작하고자 하는 기판의 두께를 적당하 게 가공한다. 이후 기판을 X-선 마스크와 결합하 여 X-선 노광 공정을 수행한다. 패턴을 정렬하기 위하여 광학적인 정렬이 불가능하므로, 정렬이 필 요한 경우에는 기판과 마스크의 동일한 위치에 밀 Fig. 1 Fabrication concept of multi layered micro- structures using a micro milling and deep x-ray lithography

링을 이용한 정렬용 홀(align hole) 가공을 함께 수 행하고, 정렬용 핀(align pin)을 이용하여 결합한다.

이러한 방법을 이용하면 일반적인 X-선 가공에서 는 불가능한 마스크-기판의 정렬을 수행할 수 있 다. 이후 X-선 노광 공정 및 현상을 실시하여 다 층 구조의 마이크로 패턴들을 구현한다.

2.2 X-선 마스크의 설계 및 제작

본 연구에서 X-선 마스크는 여러 형태의 다층 구조물을 제작하기 위하여 원형, 직사각형 및 기 타 미세 형상 등 다양한 크기와 구조를 지니도록 설계하였다. 마스크 기판 물질은 실리콘 산화막과 같은 멤브레인 막을 이용하는 대신, X-선 투과도가 매우 우수하면서도 비용이 저렴한 폴리이미드 필 름(polyimide film)을 이용하였다.^15,16 사용한 마스크 기판 물질인 200 µm 두께의 폴리이미드 필름에 대 한 X-선 투과도(X-ray transmittance)를 Fig. 2에서 보 여주고 있다.

폴리이미드 필름의 경우 휘어지는 성질이 있으 므로 실리콘(silicon) 기판에 접착한 후 일반적인 UV 공정을 이용하여 마스크 패턴 제작을 수행한 다. 먼저 폴리이미드 필름을 4인치 실리콘 웨이퍼 (wafer)에 접착하였다. 이후 폴리이미드 필름 표면 에 전주 도금 공정에서 활용하기 위한 도금 씨앗 층(seed layer)으로써 티타늄/금(Ti/Au) 층을 20 nm/100 nm 두께로 진공 증착하였다. 해당 기판에 음성 감광재의 일종인 SU-8 3010(MicroChem Corp.) 을 회전 도포하고, UV 노광 및 현상을 수행하여 마이크로 패턴을 형성 후, 전주 도금을 통하여 금 층(Gold layer)을 약 14 µm 두께로 형성하였다. 도

금이 완료된 마스크는 실리콘 기판으로부터 분리 하였고, 이를 X-선 노광 공정에서 활용하였다. Fig.

3은 제작한 X-선 마스크와 현미경으로 확대된 패 턴 형상을 보여준다.

2.3 기판의 제작

X-선 공정에서 주로 사용되는 감광재는 PMMA (polymethyl methacrylate)라고 불리는 아크릴 수지이 다. UV 공정과는 달리 액상상태가 아니라 박판 (sheet) 형태로도 활용이 가능한데, 본 연구에서는 두께 1.1 mm의 PMMA 박판을 실험 재료로 활용하 였다. 기판과의 접합을 위하여, 액상 형태의 PMMA 용액(PMMA 950C9, MicroChem corp.)을 티 타늄 혹은 흑연 기판 위에 회전 도포한 후 1.1mm 두께의 PMMA 박판을 위치시키고, 두 물질의 계 면에 MMA (methyl methacrylate) 용액을 주입하여

5000 10000 15000 20000 25000 30000 0.0

0.2 0.4 0.6 0.8 1.0

Transmittance

Photon energy (eV)

Polyimide (200um)

Fig. 2 X-ray transmittance of a polyimide film with 200um thickness

Fig. 3 Photograph of the fabricated x-ray mask and its microscopic view

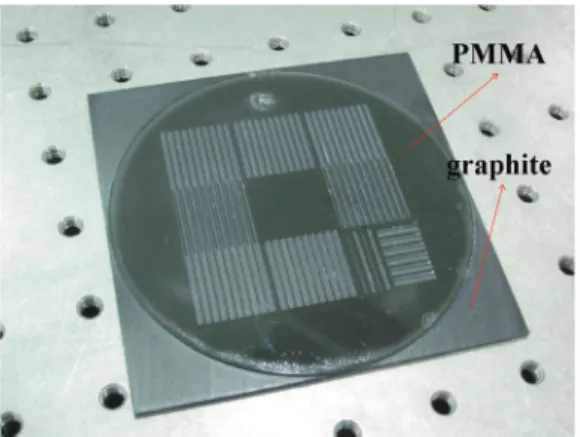

Fig. 4 Pre-patterned PMMA structures on the graphite substrate using the micro-milling

PMMA 박판을 접합한 후에는 표면을 마이크로 밀링을 이용, 두께 가공을 실시하였다. 1.1 mm 두 께의 PMMA 를 0.3 mm, 0.5 mm 내지 0.7 mm 깊이 등 다양한 깊이로 절삭 가공하였다. 500 µm 엔드밀 (end mill)을 사용하였고, 따라서 500 µm 정도의 최 소 직경을 지니는 다양한 패턴을 깊이를 달리하면 서 가공할 수 있었다. Fig. 4는 밀링 가공 후의 PMMA 감광재 및 기판을 보여준다.

2.4 X-선 노광 공정 및 제작

X-선 마스크를 이용하여 X-선 노광 공정을 실 시하였다. X-선을 기반으로 한 리가 공정은 국내 유일의 방사광 가속기인 포항 가속기연구소(Pohang Light Source)의 9D 엑스선 나노/마이크로 머시닝 빔라인(XNMM, nano/micromachining beamline)에서 수행하였다. 두께 가공된 PMMA 위에 X-선 마스 크를 부착하고, 마스크와 감광재를 진공 흡착용 폴리이미드 필름으로 덮어준다. 마스크 및 기판 내부에 진공을 가함으로써 마스크와 기판이 서로 진공 접착되고, 이후 빔라인에서 X-선 노광을 실 시하였다.

일반적으로 고에너지 X-선의 경우 X-선이 감광 재를 투과한 후 기판과의 충돌로 인하여 2차 형광 (secondary radiation) 및 형광 X-선(florescent X-ray) 등을 유발하여 형상 정밀도를 약화시킬 수 있다.¹⁷ 반면 저에너지 X-선의 경우 감광재 상부에 누적 노광됨으로써 기판의 변형 및 열팽창을 야기하기 도 한다. 그러므로 정확한 형상 가공을 위해서는 이를 적절히 조절하여야 한다. 고에너지 X-선을 제거하기 위해서 빔라인에 설치된 전반사를 이용 한 거울 조정기(double mirror system)를 이용하였다.

고정밀 표면 가공된 실리콘 면에 니켈(nickel) 층이 200 nm 두께로 증착된 X-선 반사 거울에 X-선을 0.3도 각도로 입사시키면 약 10 keV 이상의 X-선은 반사되지 못하고, 그 이하의 에너지를 지니는 X- 선만이 전반사를 하게 된다. 이러한 방법으로써 고에너지의 X-선을 제거하고, 약 10keV 이하의 X- 선을 조사하였다. 반면 저에너지 영역의 X-선은 수십 마이크론 두께의 알루미늄(aluminum) 필터를 이용하여 제거하였다. 본 논문에서 사용한 X-선의 파장 대역을 Fig. 6에서 보여주고 있다.

X-선 노광을 완료한 후 현상 공정을 실시하였 다. 현상액은 60 Vol. % diethylene glycol mono buthylether, 20 Vol. % morpholine, 5 Vol % 2-

aminoethanol과 15 Vol. %의 초순수(deionized water) 를 혼합하여 제작하였다. 상온에서 약 10시간 이 상 현상을 실시하여 X-선이 조사된 영역을 모두 제거하였고, 다양한 마이크로 패턴을 얻을 수 있 었다.

3. 실험 결과 및 고찰

Fig. 7에 제작된 마이크로 구조물의 주사전자현 미경(Scanning electron microscopy, SEM) 사진이 나 타나 있다. Fig. 1에서 언급한 것처럼 마이크로 밀 링 공정을 이용, 감광재가 여러 단차를 지니도록 세로 방향의 선형 패턴을 절삭 가공한 이후, X-선 공정을 수행하였다.

Fig. 5 Photograph of the X-ray experiment after installing the x-ray mask and the substrate

0 10k 20k 30k

0.0 5.0x10¹² 1.0x10¹³ 1.5x10¹³

Flux(photons/sec/mrad/0.1%BW)

Photon energy (eV)

Spectra of PLS 9D Spectra to sample

Fig. 6 Spectra of PLS 9D beamline and irradiated spectra to sample using double mirror system

Fig. 7 SEM images of the fabricated multi-layered microstructures

밀링 가공시 발생하기 쉬운 버(burr)가 Fig. 7의 패턴 가장자리에 나타났으나 심각한 수준은 아니 었다. 그러나, 향후 금속 기판에 마이크로 밀링 가 공 시에는 이러한 문제가 영향을 미칠 수 있으므 로 이를 최소화하기 위한 고찰이 추가적으로 요구 된다. 또한 밀링에 의한 단차 가공은 마이크로 밀 링의 공정 특성 및 가공 정밀도에 따른 한계가 존 재한다. 엔드밀(end mill) 크기가 제한적이므로 엔드 밀 직경 이하의 피치(pitch)를 지니는 마이크로 구 조물의 제작은 용이하지 않았다.

그러나 Fig. 7에서 알 수 있듯이 다양한 단차를 가진 마이크로 구조물을 성공적으로 제작 가능함 을 알 수 있다. 이러한 형상은 일반적인 리가 공 정을 이용할 경우에는 구현할 수 없는 형상이며, 또한 여타의 다른 가공 방법을 이용할 경우에도 제작하기 어려운 구조이다. 전통적 절삭 가공 방 식인 밀링 공정을 이용할 경우에는 리소그래피 공 정 기반의 정밀도 확보가 어렵고, 리가 가공만을 활용할 경우에는 이러한 다단 형상의 복잡한 구조 를 제작할 수 없다. 따라서, 본 연구에서 제시한 방법을 이용할 경우 매우 복잡한 다층 구조의 마 이크로 구조물 제작이 가능함을 알 수 있다.

일반적인 다층 마이크로 구조물을 이용하기 위 해서는 보다 다양한 형태의 제작이 요구된다. 이

를 위해서는 기본적으로 X-선 마스크와 기판 혹은 감광재간의 정렬이 필수적이다. 그러나, X-선 마스 크의 특성상 마스크 기판이 투명하지 않기 때문에 현미경 등을 이용한 광학식 정렬은 가능하지 않다.

따라서, 일반적인 광학식 정렬 방식 대신, 정렬용 핀을 이용하여 다층 마이크로 구조물 제작 실험을 수행하였다.

먼저, X-선 마스크를 제작하기 전 마스크 기판 에 마이크로 밀링을 이용한 정렬용 홀을 제작한다.

X-선 마스크 제작 시에는 제작된 정렬용 홀을 기 준으로 하여 X-선 마스크를 제작한다. 마이크로 밀링을 이용하여 PMMA감광재 가공시에도 X-선 마스크와 동일 위치, 동일 크기의 정렬용 홀을 PMMA감광재에 가공한다. 이후 X-선 실험 시, 마 스크와 감광재에 정렬용 핀을 삽입 및 결합하여 노광을 진행한다. 이 경우 마이크로 밀링 공정과 X-선 마스크 내부의 마이크로 패턴 간에 정렬이 가능하게 된다. Fig. 8는 이러한 방법을 이용한 마 스크와 감광재의 정렬 방법을 보여준다.

Fig. 9는 제안한 방법을 이용하여 구현한 다층 마이크로 구조물을 보여준다. 마이크로 기어(micro gear)의 샤프트(shaft) 구조나 마이크로 링(micro ring) 구조에서 각각의 높이를 다르게 하면서 정렬 Fig. 8 Concept of alignment using the mechanical align

pins

가공이 가능함을 Fig. 9를 통해서 알 수 있다. 일반 적으로 X-선을 이용한 고종횡비 마이크로 구조물 제작 시에 정렬 공정에서의 어려움 때문에 복잡한 형상의 다층 구조의 구현에 어려움이 있어왔다.

본 연구에서 제안한 방법을 이용할 경우 이러한 정렬 공정에서의 어려움을 해결할 수 있기 때문에 다양한 다층 마이크로 구조물의 제작에 활용이 가 능할 것이다.

Fig. 10은 이러한 예로써 높이가 다른 미세 채 널을 제작한 사진이다. 좌측 사진은 미세 채널 (micro channel) 형상 가공 시에 채널 높이가 각기 다른 구조를 제작하였고, 우측 사진은 동일한 채 널 내에서 다양한 높이를 지닌 복잡한 형상을 구 현한 것이다. 채널의 너비와 두께 내지 깊이를 자 유롭게 조절하면서 다양한 구조를 구현할 수 있으 므로, 이러한 공정을 활용할 경우, 미세 유체 시스 템(micro-fluidic system)과 같은 분야로의 응용을 기 대할 수 있다.

4. 결론

본 연구에서는 전통적 절삭 가공 기술인 밀링 공정과 차세대 초정밀 가공 기술 중의 하나인 X- 선 리소그래피 공정을 융합하여 기존 공정으로는 제작할 수 없는 고종횡비 다층 마이크로 구조물 제작 공정을 개발하였다. 이를 이용하여 X-선 리

작의 어려움과 일반적인 마이크로 밀링 공정이 지 니는 정밀도의 한계를 동시에 극복하고, X-선 공정 이 지니는 고종횡비 구조의 제작 및 패턴 정밀도 를 확보하면서 다층 마이크로 구조물을 제작할 수 있었다. 또한, X-선 마스크 및 감광재 간 정렬 공 정을 기계적인 정렬용 핀을 이용하여 수행함으로 써, 정렬이 요구되는 복잡한 다층 마이크로 구조 물을 성공적으로 제작하였다. 제안한 공정 기법은 증대하는 초소형 부품 및 마이크로 구조물의 수요 에 대응한 복잡한 형상의 초정밀 부품 및 마이크 로 소자 제작 기술로 활용될 수 있다.

후 기

본 연구에서 포항방사광가속기에서의 실험은 미래창조과학부와 포항공대의 지원을 받아 수행되 었습니다.

참고문헌

1. Camara, M. A., Rubio, J. C. C., Abrao, A. M., and Davim, J. P., “State of the Art on Micromilling of Materials, a Review,” J. Mater. Sci. Technol., Vol. 28, No. 8, pp. 673-685, 2012.

2. Jahan, M. P., Rahman, M., and Wong, Y. S., “A Review on the Conventional and Micro- Electrodischarge Machining of Tungsten Carbide,”

Int. J. Mach. Tools Manuf., Vol. 51, No. 12, pp 837- 858, 2011.

3. Cheng, J., Liu, C., Shang, S., Liu, D., Perrie, W., and et al., “A Review of Ultrafast Laser Materials Micromachining,” Opt. Laser. Technol., Vol. 46, pp.

88-102, 2013.

4. Melchels, F. P. W., Feijen, J., and Grijpma, D. W., “A Review on Stereolithography and its Applications in Biomedical Engineering,” Biomaterials, Vol. 31, No.

24, pp. 6121-6130, 2010.

5. Azimi, S., Song, J., Dang, Z. Y., Liang, H. D, and Breese, M. B. H., “Three-dimensional Silicon Micromachining,” J. Micromech. Microeng., Vol. 22, No. 11, Paper No. 113001, 2012.

6. Meyer, P., Schulz, J., Hahn, L., and Saile, V., “Why You will Use the Deep X-Ray LIGA Technology to Produce MEMS?” Microsyst. Technol., Vol. 14, No.

Fig. 9 SEM images of the multi-layered microstructures with complicated shapes

Fig. 10 SEM images of the multi-layered micro channels with different heights or shapes

9-11, pp. 1491-1497, 2008.

7. Becker, E. W., Ehrfeld, W., Hagmann, P., Manner, A., and Münchmeyer, D., “Fabrication of Microstructures with High Aspect Ratios and Great Structural Heights by Synchrotron Radiation Lithography, Galvanoforming, and Plastic Moulding (LIGA process),” Microelectron. Eng., Vol. 4, No. 1, pp. 35- 56, 1986.

8. Maleka, C. K. and Saile, V., “Applications of LIGA Technology to Precision Manufacturing of High- Aspect-Ratio Micro-Components and -systems: a review,” Microelectron. J., Vol. 35, No. 2, pp. 131- 143, 2004.

9. Vora, K. D., Lochel, B., Harvey, E. C., Hayes, J. P., and Peele, A. G., “AFM-measured Surface Roughness of SU-8 Structures Produced by Deep X-ray Lithography,” J. Micromech. Microeng., Vol. 16, No.

10, pp. 1975-1983, 2006.

10. Aigeldinger, G., Yang, C. -Y. P., Skala, D. M., Morse, D. H., Talin, A. A., and et al., “Influence of Mask Substrate Materials on Resist Sidewall in Deep X-ray Lithography,” Microsyst. Technol., Vol. 14, No. 2, pp.

277-286, 2008.

11. Vora, K. D., Shew, B. Y., Harvey, E. C., Hayes, J. P., and Peele, A. G., “Sidewall Slopes of SU-8 HARMST using Deep X-ray Lithography,” J. Micromech.

Microeng., Vol. 18, No. 3, Paper No. 035037, 2008.

12. Malek, C. K., Jackson, K. H., Bonivert, W. D., and Hruby, J., “Masks for High Aspect Ratio X-ray Lithography,” J. Micromech. Microeng., Vol. 6, No. 2, pp. 228-235, 1996.

13. Harris, C., Desta, Y., Kelly, K. W., and Calderon, G.,

“Inexpsensive, Quickly Producible X-ray Mask for LIGA,” Microsyst. Technol., Vol. 5, No. 4, pp. 189- 193, 1999.

14. Coane, P., Giasolli, R., Ledger, S., Lian, K., Ling, Z., and Göttert, J., “Fabrication of HARM Structures by Deep-X-ray Lithography using Graphite Mask Technology,” Microsyst. Technol., Vol. 6, No. 3, pp 94-98, 2000.

15. Kinuta, S., Saita, Y., Kobayashi, M., Boerner, M., Saile, V., and Hosaka, S., “Polyimide-based X-ray Masks with Advanced Performance of Pattern Accuracy and Thermal Stability,” Microsyst. Technol., Vol. 16, No. 8-9, pp. 1299-1302, 2010.

16. Achenbach, S., Boerner, M., Kiunta, S., Bacher, W., Mohr, J., and et al., “Structure Quality in Deep X-ray Lithography Applying Commercial Polyimide-Based Masks,” Microsyst. Technol., Vol. 13, No. 3-4, pp.

349-353, 2007.

17. Pantenburg, F. J. and Mohr, J., “Influence of Secondary Effects on the Structure Quality in Deep X-ray Lithography,” Nucl. Instrum. Meth. B., Vol. 97, No. 1-4, pp. 551-556, 1995.
