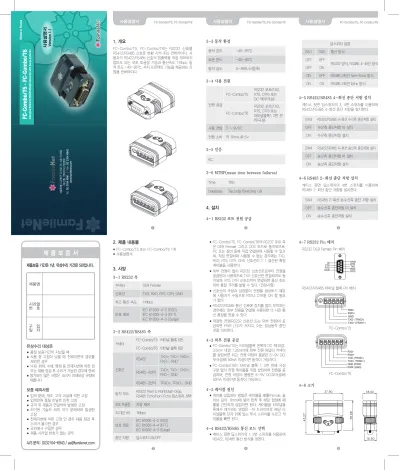

1. 개요
FC-Combo/T5, FC-Combo/T6는 RS232 신호를 RS422/RS485 신호로 변환 시켜 주는 컨버터이다. 사 용자가 RS422/RS485 신호의 입출력을 직접 제어하지 않아도 되는 오토 토글링 기능과 통신속도 1Mbps, 동 작 온도 -40~85℃, 서지 프로텍트 기능을 제공하는 산 업용 컨버터이다.
2. 제품 내용물
● FC-Combo/T5 또는 FC-Combo/T6 1개
● 사용설명서
3. 사양
3-1 RS232 측커넥터 DE9 Female
신호선 TXD, RXD, RTS, DTR, GND 최고 통신 속도 1Mbps
보호 회로
IEC 61000-4-2 (ESD), IEC 61000-4-4 (EFT), IEC 61000-4-5 (Surge)
3-2 RS422/RS485 측
커넥터 FC-Combo/T5 터미널 블록 5핀 FC-Combo/T6 터미널 블록 6핀
신호선
RS422 TXD+, TXD-, RXD+, RXD-, GND
RS485-4선식 TXD+, TXD-, RXD+, RXD-, GND
RS485-2선식 TRXD+, TRXD-, GND
동작 모드 RS422 Point to Point/Multi-Drop, RS485 Echo/Non-Echo 딥스위치 선택 오토 토글링 자동 제어
최고 통신 속도 1Mbps
보호 회로
IEC 61000-4-2 (ESD), IEC 61000-4-4 (EFT), IEC 61000-4-5 (Surge) 종단 저항 딥스위치 ON/OFF
3-3 동작 환경
동작 온도 -40~85℃
보관 온도 -40~85℃
동작 습도 5~95% (비응축)
3-4 사용 전원
전원 공급
FC-Combo/T5
RS232 포트(TXD, RTS, DTR) 또는 DC 잭(무극성)
FC-Combo/T6
RS232 포트(TXD, RTS, DTR) 또는 터미널블록1, 2번 핀 (무극성)
사용 전압 5 ~ 9VDC 전원 소비 약 10mA @ 5V
3-5 인증 KC
3-6 MTBF(mean time between failures)
Time TBD
Database Telcordia (Bellcore), GB
4. 설치
4-1 RS232 포트 전원 공급
● FC-Combo/T5, FC-Combo/T6의 RS232 포트 측 은 DE9 Female 그리고 DCE 모드로 동작되므로, PC 또는 장비 등에 직접 연결하여 사용할 수 있으 며, 직접 연결하여 사용할 수 없는 경우에는 TXD, RXD, RTS, DTR, GND 신호선이 1:1 결선된 확장 케이블을 사용한다.
● 외부 전원이 없이 RS232 신호선으로부터 전원을 공급받아 사용하므로 TXD 신호선만 연결되어도 동 작되며, RTS, DTR 신호선까지 연결하면 통신 속도 대비 통달 거리를 늘릴 수 있다. (권장사항)
● 신호선의 극성과 상관없이 전원을 생성하기 때문 에 사용자가 수동으로 RTS나 DTR을 ON 할 필요 가 없다.
● RS422/RS485 통신 선로에 장치를 많이 부착하는 경우에는 외부 전원을 연결해 사용하면 더 나은 통 신 품질을 얻을 수 있다.
● 적정한 전원(RS232 신호선 또는 외부 전원)이 공 급되면 PWR LED가 켜지고, 이는 정상동작 중인 것을 의미한다.
4-2 외부 전원 공급
● FC-Combo/T5는 터미널블록 왼쪽의 DC 잭(외경:
3.5mm 내경:1.35mm)에 외부 전원 아답터 커넥터 를 삽입하면 되고, 전원 아답터 용량은 5~9V DC(
무극성)에 50mA 이상이면 동작이 가능하다.
● FC-Combo/T6는 터미널 블록 1, 2번 핀에 극성 구분 없이 전원 케이블을 직접 삽입하여 전원을 공 급하며, 전원 아답터 용량은 5~9V DC(무극성)에 50mA 이상이면 동작이 가능하다.
4-3 케이블 결선
● 케이블 삽입하는 방법은 케이블을 페룰(Ferrule, 슬 리브 길이: 8mm)에 넣어 압착 후 해당 접점에 페 룰을 간단하게 삽입하면 된다. 케이블을 터미널블 록에서 제거하는 방법은 -자 드라이브로 해당 터 미널블록 단자 위에 있는 푸시 스위치를 누르고 케 이블을 빼면 된다.
4-4 RS422/RS485 통신 모드 선택
● 케이스 뒷면 딥스위치의 1, 2번 스위치를 이용하여 RS422, RS485 통신 방식을 정한다.
딥스위치 설정 SW1 SW2 통신 방식
OFF OFF
RS422 방식, RS485 4-회선 방식 OFF ON
ON OFF RS485 2회선 Non-Echo 방식 ON ON RS485 2회선 Echo 방식
4-5 RS422/RS485 4-회선 종단 저항 설치 케이스 뒷면 딥스위치의 3, 4번 스위치를 이용하여 RS422/RS485 4-회선 종단 저항을 설치한다.
SW3 RS422/RS485 4-회선 수신측 종단저항 설치 OFF 수신측 종단저항 미 설치
ON 수신측 종단저항 설치
SW4 RS422/RS485 4-회선 송신측 종단저항 설치 OFF 송신측 종단저항 미 설치
ON 송신측 종단저항 설치
4-6 RS485 2-회선 종단 저항 설치
케이스 뒷면 딥스위치의 4번 스위치를 이용하여 RS485 2-회선 종단 저항을 설치한다.
SW4 RS485 2-회선 송수신측 종단 저항 설치 OFF 송수신측 종단저항 미 설치
ON 송수신측 종단저항 설치
4-7 RS232 Pin 배치 RS232 DE9 Female Pin 배치
RS422/RS485 터미널 블록 Pin 배치
FC-Combo/T5
FC-Combo/T6
4-8 크기 제품보증 기간은 1년, 유상수리 기간은 5년입니다.
제품명
시리얼 번 호
구 입일 자
유상수리 대상은
● 품질 보증기간이 지났을 때
● 사용 중 고장이 났을 때 천재지변의 경우를 제외한 경우
● 낙뢰, 화재, 수해, 염해 증 천재지변에 의한 경 우는 제품 점검 후 수리가 가능한 경우에 한해
● 명기되지 않은 사항은 소비자 피해보상 규정에 따릅니다
보증 예외사항
● 임의 분해, 개조, 고의 과실에 의한 고장
● 입력전원 품질 미달로 인한 고장
● 규격 외 제품과 연결하여 발생한 고장
● 허가된 기술자 외의 자가 분해하여 발생한 고장
● 천재지변에 의한 고장 인 경우 제품 점검 후 수리가 불가한 경우
● 국외에서 구입한 경우
● 제품 시리얼 번호가 없는 경우
A/S 문의: (02)2104-6943 / [email protected]
제 품 보 증 서
❶ ❸ ❺
❻
❹
❷
사용설명서
FC-Combo/T5, FC-Combo/T6
사용설명서FC-Combo/T5, FC-Combo/T6
사용설명서FC-Combo/T5, FC-Combo/T6
사용설명서FC-Combo/T5, FC-Combo/T6
5. 결선 방법
5-1 RS422/RS485 4-회선 결선 방법 (마스터-슬레이브 시스템)
RXD장치 TXDRS232RXD TXD
슬레이브 그룹-B #1
TXD RS232
RXD RXD
TXD장치RXD 장치 TXDTXD
RS232 RXD RXD-TXD+ RXD+ 슬레이브 그룹-B #10
종단저항"OFF" TXD-
종단저항"OFF" TXD+ RXD+
TXD+ TXD-
TXD- RXD+ RXD- TXD+
종단저항"ON" RXD-
2차측 1차측 종단저항"OFF"
TXD- TXD+ 마스터(FC-Combo)
TXD- RXD+
RXD- RXD+
TXD+ 슬레이브 그룹-A #1(FUS-8D)
종단저항"ON" RXD+RXD+ TXD- TXD-
RXD-TXD-
RXD- RXD-
RXD-
TXD+ TXD+
슬레이브 그룹-A #9(FC-Combo)
RXD+
종단저항"ON" RXD+
종단저항"OFF" 종단저항"OFF"
TXD- RXD- 슬레이브 그룹-B #9슬레이브 그룹-A #2(FC-Combo)
리피터A(FRP-Combo/ISO) TXD+ 종단저항"OFF"
종단저항은 마스터 측에 설치, 슬레이브 측은 슬레이브들 중 마스터 측에 서 가장 먼 곳에 위치한 슬레이브에만 설치한다.
5-2 RS485 2-회선 결선 방법 (멀티 마스터 시스템)
종단저항"OFF" TRXD+ 마스터 그룹-B #30
TRXD+ TXDTRXD+TXD TXD
장치
TXD TXD
TRXD-
마스터 그룹-B #1
TRXD- RXD TRXD- RS232 장치
종단저항"ON"
장치 TRXD+RS232TRXD+ RS232
TRXD+ TRXD+
TXDTRXD-TRXD-
TRXD- TRXD-
RXD RXD
RXD RXD
RXD 마스터 그룹-B #31
종단저항"OFF"
종단저항"ON"종단저항"ON" 2차측 1차측 마스터 그룹-A #30(FC-Combo) 마스터 그룹-A #3(FC-Combo)
리피터 A (FRP-Combo/ISO) 마스터 그룹-A #2(FUS-4D)
종단저항"OFF" 종단저항"OFF" 종단저항"ON"종단저항"OFF" TRXD- TRXD+ 마스터 그룹-A #1(FC-Combo)
TRXD- TRXD+
종단 저항은 모든 마스터들이 결선된 통신 망에서 가장 먼 거리인 양쪽 끝 에 위치한 마스터 2군데만 설치한다.
5-3 케이블 및 결선 방법
TRXD+ TRXD- TRXD+TRXD- TRXD+
TRXD- TRXD-
TRXD+ TRXD+ TRXD+
TRXD- TRXD- TRXD+ TRXD-TRXD- TRXD+ Daisy-chain 결선방식 (O)T 결선방식 (X)(커넥터 접점에서 분기)(케이블 중간에서 분기)
통신망 구성 시 케이블은 EIA-422, EIA-485를 만족하는 Shielded Twist- ed-pair(STP) 케이블을 사용하는 것이 통신속도 대비 통신 거리가 좋으나, 이더넷 네트워크에 많이 사용되는 카테고리 5 케이블(EIA/TIA/ANSI-568) 을 사용해도 무난하다.
케이블 결선 시 T 방식은 사용하지 말고, Daisy-chain 방식을 사용한다.
6. 통신속도 별 통신거리
6-1 RS422/RS485 4-회선 통신
● 시험 조건: 상온, CAT-5e UTP(Unshielded Twisted Pair) 케이블 사용
속도(bps) 거리(m)
300 600 900 1,200
9,600 ○ ○ ○ ○
19,200 ○ ○ ○ ○
38,400 ○ ○ ○ ○
57,600 ○ ○ ○ ○
115,200 ○ ○ ○ ○
230.400 ○ ○ ○ Ｘ
460,800 ○ ○ Ｘ Ｘ
921,600 ○ Ｘ Ｘ Ｘ
※ 위 자료는 당사 테스트 결과이며, 통신선로와 시험 환경에 따라 결과는 달라 질 수 있습니다.
6-2 RS485 2-회선 Non-Echo 통신
● 시험 조건: 상온, CAT-5e UTP(Unshielded Twisted Pair) 케이블 사용
속도(bps) 거리(m)
300 600 900 1,200
9,600 ○ ○ ○ ○
19,200 ○ ○ ○ ○
38,400 ○ ○ ○ ○
57,600 ○ ○ Ｘ Ｘ
115,200 ○ ○ Ｘ Ｘ
230.400 ○ ○ Ｘ Ｘ
460,800 ○ Ｘ Ｘ Ｘ
921,600 ○ Ｘ Ｘ Ｘ
※ 위 자료는 당사 테스트 결과이며, 통신선로와 시험 환경에 따라 결과는 달라 질 수 있습니다.
6-3 RS485 2-회선 Echo 통신
● 시험 조건: 상온, CAT-5e UTP(Unshielded Twisted Pair) 케이블 사용
속도(bps) 거리(m)
300 600 900 1,200
9,600 ○ ○ ○ ○
19,200 ○ ○ ○ ○
38,400 ○ ○ ○ ○
57,600 ○ ○ Ｘ Ｘ
115,200 ○ ○ Ｘ Ｘ
230.400 ○ ○ Ｘ Ｘ
460,800 ○ Ｘ Ｘ Ｘ
921,600 ○ Ｘ Ｘ Ｘ
※ 위 자료는 당사 테스트 결과이며, 통신선로와 시험 환경에 따라 결과는 달라 질 수 있습니다.
