05
.냉각장치

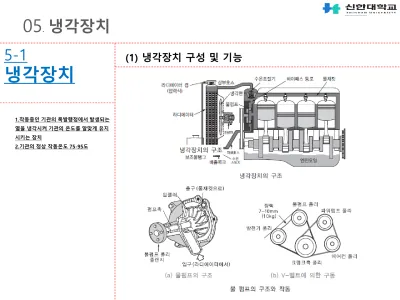

(1) 냉각장치 구성 및 기능
5-1
냉각장치
1.작동중인 기관의 폭발행정에서 발생되는 열을 냉각시켜 기관의 온도를 알맞게 유지 시키는 장치
2.기관의 정상 작동온도 75-95도
05
.(2) 냉각팬 및 라디에이터
5-3
냉각장치
1.라디에이터의 기능
가.단위 면적당 방열량이 클것 나.가볍고 작으며 강도가 클것 다.냉각수 흐름저항이 적을것 라.공기흐름저항이 적을것
05
.냉각장치
(3) 부동액과 냉각수
5-3
냉각장치
1.
05
.냉각장치
(4) 엔진의 구조
5-4
냉각장치
05
.냉각장치
(5) 수냉식 냉각장치
5-5
냉각장치
05
.냉각장치
(6) 엔진의 냉각
5-6
냉각장치
05
.냉각장치
수냉식 엔진의 냉각장치는 실린더 주위의 워터 재킷 내에 물을 순환 시켜 냉각시킨다.
1
뜨거워진 물은 라디에이터로 보내져 주행에 의한 바람과 냉각 팬에 의한 바람으로 냉각한 뒤에 다시 워터 재킷에 순환시킨다.
2
엔진을 너무 냉각시켜도 좋지 않으므로 서모스탯(수온 조절기)에 의 해 라디에이터로 흐르는 물의 양을 자동적으로 조정하고 있다.
3
공랭식은 오토바이의 엔진 등과 같이 실린더 표면에 얇은 판 모양의 핀을 배치하여 표면적을 크게 한 곳을 바람에 의해 열을 빼앗아가도 록 하고 있다.
4
(7)라디에터의 구조
5-7
냉각장치
05
.냉각장치
라디에이터는 워터 튜브라고 부르는 가느다란 관에 물을 나누어서 방열 면적을 넓히고 튜브와 접하는 핀을 배열하여 그 이상으로 방열 면적을 넓힌다.
1
튜브나 핀의 표면을 흐르는 바람에 의해 데워진 물의 열을 빼앗는다.
2
구조는 방열 작용을 하는 워터 코어(튜브와 핀)가 있고 그 위에 위 탱크, 아래에 아래 탱크가 있으며, 물을 넣는 캡과 물을 빼기 위한 드레인 플러그가 설치되어 있다.
3
(8) 수온조절기
5-8
냉각장치
05
.냉각장치
냉각수 온도를 최적의 온도 70∼80℃가 되도록 자동적으로 조절하 는 역할을 한다.
1
원리는 온도에 의해 신축하는 분말 상의 결정체가 밸브를 개폐시키 는 왁스형이다.
2
에텔류의 팽창력을 이용하여 밸브를 개폐시키는 벨로즈형도 있다.
3
