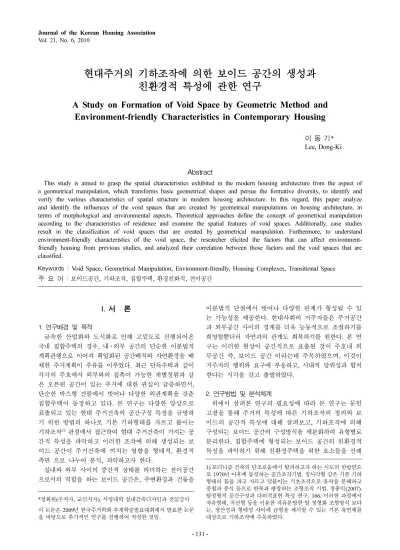

현대주거의 기하조작에 의한 보이드 공간의 생성과 친환경적 특성에 관한 연구
A Study on Formation of Void Space by Geometric Method and Environment-friendly Characteristics in Contemporary Housing
이 동 기*
Lee, Dong-Ki
Abstract
This study is aimed to grasp the spatial characteristics exhibited in the modern housing architecture from the aspect of a geometrical manipulation, which transforms basic geometrical shapes and persue the formative diversity, to identify and verify the various characteristics of spatial structure in modern housing architecture. In this regard, this paper analyze and identify the influences of the void spaces that are created by geometrical manipulations on housing architecture, in terms of morphological and environmental aspects. Theoretical approaches define the concept of geometrical manipulation according to the characteristics of residence and examine the spatial features of void spaces. Additionally, case studies result in the classification of void spaces that are created by geometrical manipulation. Furthermore, to understand environment-friendly characteristics of the void space, the researcher elicited the factors that can affect environment- friendly housing from previous studies, and analyzed their correlation between those factors and the void spaces that are classified.
Keywords : Void Space, Geometrical Manipulation, Environment-friendly, Housing Complexes, Transitional Space 주 요 어 : 보이드공간, 기하조작, 집합주택, 환경친화적, 전이공간
I. 서 론
1. 연구배경 및 목적
급속한 산업화와 도시화로 인해 고밀도로 진행되어온 국내 집합주택의 경우, 내·외부 공간의 단순한 이분법적 계획관행으로 이어져 획일화된 공간배치와 자연환경을 배 체한 주거계획이 주류를 이루었다. 최근 단독주택과 같이 각각의 주호에서 외부와의 접촉이 가능한 개별정원과 같 은 오픈된 공간이 있는 주거에 대한 관심이 급증하면서, 단순한 박스형 건물에서 벗어나 다양한 외관계획을 갖춘 집합주택이 등장하고 있다. 본 연구는 다양한 양상으로 표출되고 있는 현대 주거건축의 공간구성 특징을 규명하 기 위한 방법의 하나로 기본 기하형태를 자르고 붙이는 기하조작1)관점에서 접근하여 현대 주거건축이 가지는 공 간적 특성을 파악하고 이러한 조작에 의해 생성되는 보 이드 공간이 주거건축에 끼치는 영향을 형태적, 환경적 측면 으로 나누어 분석, 파악하고자 한다.
실내와 외부 사이의 중간적 상태를 의미하는 전이공간 으로서의 역할을 하는 보이드 공간은, 주변환경과 건물을
이분법적 단절에서 벗어나 다양한 관계가 형성될 수 있 는 가능성을 제공한다. 현대사회의 거주자들은 주거공간 과 외부공간 사이의 경계를 더욱 능동적으로 조절하기를 희망할뿐더러 자연과의 관계도 회복하기를 원한다. 본 연 구는 이러한 현상이 공간적으로 표출된 것이 주호내 외 부공간 즉, 보이드 공간 이라는데 주목하였으며, 이것이 거주자의 행위와 요구에 부응하고, 시대적 당위성과 합치 한다는 시각을 갖고 출발하였다.
2. 연구방법 및 분석체계
위에서 살펴본 연구의 필요성에 따라 본 연구는 문헌 고찰을 통해 주거의 특성에 따른 기하조작의 정의와 보 이드의 공간적 특성에 대해 살펴보고, 기하조작에 의해 구성되는 보이드 공간의 구성방식을 세분화하여 유형별로 분리한다. 집합주택에 형성되는 보이드 공간의 친환경적 특성을 파악하기 위해 친환경주택을 위한 요소들을 선례
*정회원(주저자, 교신저자), 서정대학 실내건축디자인과 전임강사 이 논문은 2009년 한국주거학회 추계학술발표대회에서 발표한 논문 을 바탕으로 추가적인 연구를 진행하여 작성한 것임.
1) 모더니즘 건축의 단조로움에서 탈피하고자 하는 시도의 한방편으 로 1970년 이후에 등장하는 공간조작기법. 정사각형 같은 기본 기하 형태의 틀을 파고 자르고 덧붙이는 기초조작으로 윤곽을 분해하고 중첩과 증식 등으로 반복과 팽창하는 조형조작 기법. 장훈익(2007).
탈정형적 공간구성과 다의적표현 특성 연구. 166. 이러한 과정에서 자유형태, 곡선형 등을 이용한 자유분방한 탈 정형화 조형방식 보다 는, 생산성과 형태성 사이에 균형을 제시할 수 있는 기본 육면체를 대상으로 기하조작에 주목하였다.
연구를 통해 추출하여 유형별 보이드 공간과의 관계적 특 성에 대해 분석하였다. 이를 위해 보이드 공간의 유형별 사례들을 최근에 계획되어지거나 지어진 국·내외 주택 을 대상으로 선별하여 추출한 친환경 요소들과의 상관성 을 분석하고 유형별 친환경요소와의 관계를 파악하였다.
II. 기하조작의 의미와 보이드 공간의 구성방식
1. 기하조작의 정의와 육면체분해 전개양상 1) 기하조작과 보이드 공간의 정의
기하는 건축을 구성한는 가장 기본적 매개 가운데 하 나이며, 건축에서의 기하 사용경향은 그 역사가 오래됐다.
건물을 기하단위로 환원할 때 가장 보편적으로 사용되는 형태는 육면체형 건물이다. 육면체는 수천 년 동안 서양 건축을 대표하는 가장 근원적 공간형태였다. 20C 이후 모 더니즘 건축에서의 육면체는 이전 시대의 신고전주의 건 축에서 나타난 과도한 장식에 따른 문제점을 극복하고자 하는 박스형 건축양식으로 출발하였다.2) 그러나 지나치게 대량 생산이나 기능등과 같은 기계문명의 효율적 가치만 을 추구하여, 현대건축의 부정적 대명사처럼 되어버렸다.
본 연구에서 정의하는 기하조작의 의미는 육면체 같은 기본 기하형태를 파거나(절삭), 자르고, 붙이는(첨가) 기법 으로 조작하여 조형적 다양성을 추구하려는 개념이다. 기 하조작에 의해 육면체가 분해되는 과정에서 다양한 체험 공간이 형성되어 정서적 감정이 생겨나는 효과를 주거건 축에서 기대할 수 있는 것이다.
현대 집합주거에서 기본 유니트의 대표적 형태는 육면 체 박스형이다. 이러한 단위가 집합으로 형성될 때, 육면 체의 크기, 모양, 색채 등을 조금씩 달리하면서 원형단위 들 사이에 상호관입이 일어나고 육면체들 사이에는 조형 적 다원성을 포괄해낼 가능성을 갖는 크고 작은 틈새로 서의 영역들이 생겨난다. 기하조작에 의해 형성된 이런 틈새들은 형태적, 공간적 관점에서 건물에 풍부한 다양성 을 제공할 뿐 아니라 주거에 있어서 다양한 삶이 가능한 장소를 제공할 가능성을 갖는다. 본 연구에서는 기하조작 에 의해 형성되는 이러한 조형적 틈새를 보이드 공간으 로 정의하고 유형별로 분류하여 각각의 특성을 파악하고 자 한다.
2) 육면체분해의 전개 양상
육면체를 분화, 조작하여 단조로움을 극복하고 현실세 계의 다원성을 포괄하려는 시도는 2차 대전이 끝나면서 미국 서부지역에서 건축적 흐름으로 나타났다. 기후 요소 에서 파생되는 외부 영역을 공간의 구성요소에 포함시켜 기후를 건축적으로 활용하려는 방식은 노이트라(R. Neutra) 와 같은 미 서부 지역에서 활동하는 건축가에 의해 반영 되었다. 옥외 환경과의 친화를 주요 건축관 으로 하여 자
연채광과 환기의 유입을 극대화 하는 마당 을 건물 사이 에 만들어 내·외부 공간사이의 이분법적 구별을 뛰어넘 는 겹 공간을 형성하였다. 이러한 시도는 단일 육면체의 윤곽을 깨고 축을 따라 평면이 분화되는 방식으로 자연 요소 유입에 적합한 양상으로 공간구성이 겹으로 형성되 었다.3)
유럽에서도 육면체 형태 윤곽을 분해하여, 고전 건축이 남긴 폐쇄적이고 고형적인 육면체를 개방시키려는 건축활 동이 시도되었는데, 네덜란드 건축가 오우트는 데 스테일 건축이 추구했던 육면체 분해를 가장 먼저 시도하며 실 제 지어진 건물에서 구현해 보였다. 오우트는 육면체와 같은 기본 기하형태의 틀을 자르고 붙이는 절삭과 증식, 중첩을 사용하여 육면체를 분해하는 기법을 사용하였는데 하나의 육면체 단위가 수평 수직 양 방향으로 중첩되면 서 증식하는 방식에 의해 단일 육면체가 갖는 단조로운 육곽을 복합형태로 바꾸거나 육면체 윤곽을 속으로 잘라 들어감으로써 동일한 효과를 얻는 방식을 사용하였다.4)오 우트에 의해 시도된 이같은 육면체 분해 기법은 이후 여 러 경로를 통하여 네덜란드 현대건축에서 꾸준히 차용되 어, 많은 건축가들에 의해 육면체 분해 기법은 하나의 흐 름으로 형성되어왔다. 엠브이알디브이(MVRDV) 같은 현 대 네덜란드를 대표하는 건축가도 예외는 아니다. 특히 주거 건축에서 기하학을 기본 단위로 사용하여, 여기에 육면체의 윤곽을 다양화 시킨후 크기와 모양을 달리하는 여러 종류의 육면체 단위가 들고나는 방식으로 건물전체 의 조형구성을 이루고 있다. 예를 들어 WoZoCo Housing 에서 일부 단위세대와 발코니를 캔틸레버 방식으로 돌출 시켜 건물의 전체 매스감을 확장시키거나 외관상 육면체 윤곽에 덧붙이기를 가한 형태로 나타난다. 이러한 방식은 주로 단위세대에 접지적 공간을 제공하여 개인정원과 같 은 개별적 외부공간의 형태로 나타나는 네덜란드의 지역 적 주거 특성으로도 볼 수 있다.
2. 보이드의 의미와 공간적 특성
1) 보이드 공간의 의미와 주택에서의 범주
건축공간의 내부는 비어있는 형태로 존재하지만, 모든 내부가 비움(void)의 존재는 아니다. 보이드는 빛, 바람, 비와 같은 자연의 속성을 직접 끌어들일 수 있는 공간적 3) 임석재(2001). 미니멀리즘과 상대주의 공간. 북하우스, 28-32.
2) 임석재(2001). 신추상과 네오코르뷔지안건축. 북하우스, 84-85, 256.
그림 1. 바이센호프 집합주거(좌), WoZoCo 하우징(우)
형태가 갖추어 져야 한다. 공간과 공간사이의 틈새, 건축 내부의 인위적인 비움과 같이 자연과의 소통을 위해 열 려있는 공간형태로 나타나야 한다. 비움은 공간에 긴장과 단절을 유도하고, 긴장사이에 여백이라는 이질적 요소를 삽입함으로써 공간과 공간 사이의 관계를 유도한다.
건축은 바닥과 같이 비워진 곳에서 출발하여 공간이 확 장 또는 구획되어져 존재의 양상을 나타낸다. 비움으로 형성된 보이드 공간은 인접의 건축물이나 공간과 관계를 가지며 다양한 의미를 포함 한다4) 보이드는 기존의 단절 된 자연과 인간 간에 내·외부를 연결시켜 새로운 관계 를 부여함으로써 함축된 의미를 드러나게 한다. 이때 비 움은 공간적 열림이면서 동시에 시간적 단절을 연속시켜 주는 매개적 역할을 한다. 시공간적으로 의미가 연결됨으 로써 인간의 상호작용을 유발하며, 내부에 잠재된 경험을 비움을 통해 드러나도록 시공간적으로 열어둔다.
일반적으로 주거에 있어서 내부는 방이나 거실과 같이 지붕이 덮인 공간을 말하며 마당이나 정원같이 지붕이 없 이 빛, 바람 등 자연요소를 끌어들이는 공간을 외부라 말 한다. 본 연구에서 규정하는 주거건축에서 보이드공간의 물리적 범주는 옥상정원, 테라스, 개인중정, 발코니, 로지 아등과 같이 외부공간에 속하되, 한 면 이상이 외기와 접 하고 그 면이 수직으로 외부에 오픈되어 빛과 바람이 직 접 들어오는 공간형태를 의미한다. 그 경계가 건물의 외 피로 구성되기 때문에 건물의 외피에 둘러싸이는 정도에 따라 그 개방적인 성격이 달라지고 건물외부의 개인정원 을 포함하여 내부공간에 의해 둘러싸여 적극적으로 공간 이 한정된 중정과 같은 ‘건축요소의 구축으로 건축화된 인공적인 외부 공간’을 모두 포함 시킨다.5)
2) 보이드의 공간적 특성 (1) 위치 특성
주택에서 보이드의 건축화 된 공간 즉, 테라스, 발코니, 개인정원등은 내·외부 공간사이에 중간적으로 위치한 특 성 때문에 주거공간의 안과 밖을 유기적으로 연결시키는 매개체라는 위치특성을 가진다. 이것은 주거공간의 개념을 내부에 한정시키지 않고 자연과 접하는 외부로 무한하게 확대시켜준다. 또한 내·외부 사이의 전이 공간적 특성을 띄면서 내·외부에 대한 반복적 체류를 가능하게 해준다.
이러한 특성은 자연요소 도입과 함께 미학적 조화와 표현 을 가능하게 해주어, 거주자에게 평안함과 심리적 만족감 을 제공하고 내부공간의 한정된 폐쇄감을 극복하여 인간 의 정서와 심리적 완충공간으로서의 면모를 갖는다.
(2) 영역 사이의 매개체적 특성
내·외부공간으로 구성된 주거환경에는 공적인 공간과 사적인 공간이 항상 혼재되어 있다. 이러한 상반된 성격
을 갖는 공간들 사이에는 중간적 성격을 반사적, 반공적 공간이 존재하는데, 이러한 공간은 주거환경에서 외부에 노출되지만 내부공간에 인접하여 내부공간과 관계를 맺는 공간으로 정의 할 수 있다. 건축화된 비움으로 인해 형성 된 보이드 공간은 이와 같이 사적 외부공간의 성격을 갖 춘 공간으로, 건물과 외부와의 경계에 위치한 매개체적 공간으로 정의할 수 있다. 거주자의 사적 행위가 연장되 는 장소이자, 외기와의 소통의 장소 즉, 공간과 공간의 커 뮤니케이션을 통해 공간과 공간을 중재하는 공간을 의미 한다. 커뮤니케이션은 의사소통을 의미하며, 중재의 의미 를 가진다. 이 공간의 특성은 완전한 내부나 외부공간의 기능을 나타내는 것이 아니고 시간과 상황에 따라 어느 쪽도 아닌 중간적 공간으로 작용한다.
주거건축에서 매개공간은 반사적, 반공적 공간의 성격 을 지니며 이웃과 외부와의 경계면에 주로 형성 된다. 외 부의 방해적 요인으로부터는 보호받지만, 이웃 간의 소통 을 원할히 해준다.
3. 현대 주거건축의 기하조작에 의한 void공간의 구성 방법 과 표현유형
최근의 주거건축은 전통적인 육면체 형태에서 탈피한 정형적인 형태가 가지고 있는 안전성을 탈피하고 시각적 긴장과 조형미의 극대화를 꾀하는 다양한 공간, 형태상의 실험이 돋보이는 작품들이 점차로 증가하고 있다. 본 연 구에서는 여러 조형조작 방식 중, 기하조작에 의해 파생 되는 틈새 공간에 주목하였고 절삭, 첨가, 중첩 등의 방 식으로 형성되는 보이드의 특성을 크게 3가지 유형으로 구분하여 다음과 같이 분석하고자 한다.
<그림 2>는 보이드 공간을 구성하는 바닥, 천정, 그리 고 한 면 이상의 외기에 면한 벽체의 둘러싸임의 정도와 그것이 건물 및 대지와 맺는 관계에 따라 각각 전용정원, 중정, 테라스, 발코니, 로지아 등과 같은 집합주거의 개별 외부공간으로 분류 될 수 있음을 보여주고 있다.
4) 윤영민(2005). 비움에 내재된 확장적 의미작용 연구. 석사학위논 문, 동명정보대학원, 7.
5) 지수인(2007)은 주거건축의 전정, 후정, 중정, 마당 등을 공적인 외부공간에 대응하는 개념으로 ‘사적외부공간’으로 지칭하였다.
표 1. 기하조작에 의한 보이드공간 유형 구분 보이드
유형 구성 방식
(중첩)증식
인공지반테라스-
3차원 좌표상에서 증식하듯이 기하단위가 위, 아 래로 중첩되며 군데군데 빠진 틈새에 보이드공 간 형성
자연지반테라스- 경사진 지붕에 따라 아래층 지붕에 형성, 3면이 하의 벽체로 둘러싸임
절삭
마당/중정 기하단위를 부분적으로 절삭, 4면이 내부와 접하고 수직으로 오픈된 보이드공간 형성 옥상정원 건물의 윤곽은 유지한 채, 부분적으로 절삭하여 2, 3면이 내부와 접하는 보이드 공간 (분화)첨가
정원 내부가 외부로 확장되듯이 축에 의해 평면이 확 장되면서 보이드 공간 형성
발코니 축에 의해 평면이 확장되면서 끝부분에 보이드 가 첨가되면서 외관형태를 조절
1) 증식+중첩을 통한 보이드공간 구성방식
하나의 육면체 단위가 수평 수직 양 방향으로 중첩되 면서 증식하는 방식에 의해 단일 육면체가 갖는 단조로 운 윤곽에 음영을 부여하고, 크기를 달리한 육면체 단위 가 부가되면서 사이사이에 조형적 틈새를 형성하는 공간 구성 방식은 현대 집합주거 계획에 꾸준히 차용되었다.
집합주택 개별주호의 단순한 육면체 형태를 절삭처리 한 후 수평이나 수직으로 증식 하여 외관에 리듬감을 부여 하는 이러한 방식은, 생산성에 큰 영향을 미치지 않고 형 태를 조작함으로써 집합주택과 같이 생산성과 형태성을 동시에 고려해야 하는 공간구성에 적합한 방식이다. 자유 형태, 곡선형 등과 같은 자유분방한 조형방식 보다는 생 산성을 고려한 기본 육면체 기하단위를 사용하여 시각적 긴장감을 조성하여 건물외관에 역동성을 표출시키는 방식 이다.
한남동 3구역 뉴타운 계획안은 육면체 증식에 의한 보 이드 공간구성을 잘 보여주는 예이다. 각 주호를 의미하 는 정육면체 단위가 수평 수직방향으로 중첩되며 증식하 고 있다. 경사진 지형에 따라 점층적으로 셋백 되는 주거 형태에 따라 아래층 지붕 위 공간에 보이드가 형성되거 나 건축적인 조형조작에 의해 전체 매스에서 군데군데 육 면체 단위가 빠지면서 보이드와 같은 틈새를 형성한다.
이와 같은 증식을 통한 보이드공간 구성방식은 집합주택 에서 단위세대 사이사이에 테라스나 개별정원 같은 보이 드공간을 구성하여 주거생활의 다양성을 제공하고 있다.
2) 절삭을 통한 보이드공간 구성방식
원형단위로서의 육면체를 이곳저곳 절삭하는 방식은, 밀
폐된 육면체 공간에 음적인 여백을 조성하여, 주거건물에 체험적 공간을 형성한다. 육면체가 안쪽으로 절삭되면서 절삭이 가해진 지점에 중정이나 소형 공중정원 등과 같 은 생활 요소가 할당되고 이는 주변공간을 감싸려는 보 호적 특성을 내포한다. 절삭된 공간은 그것과 인접한 내 부공간에 여러 방향으로의 풍경을 제공하고, 내·외부를 연결하는 전이공간으로서 내부환경에 큰 영향을 미친다.
이러한 조작방식은 주로 폭이좁은 주택에 채광과 환기를 원할히 하기 위해 평면 안쪽을 절삭하는 경우가 대다수 이기 때문에 건물외관에는 영향을 끼치지 않는다.
공간을 절삭하여 육면체를 분해하는 기법은 고대중정주 택에 기원을 두고 있으며, 거주민을 위한 다양한 생활공 간을 부여하기 위한 방식으로 꾸준히 차용되었다.
판교 국제연립 B5-2은 3층으로 구성된 개별주호에 1층 주생활공간을 절삭하여 마당을 첨가하여 전체적으로 내·
외부 공간이 반복되는 겹 공간을 형성하였다. 육면체를 절삭하여 형성된 마당은 건물의 폭과 일정한 비율의 너 비를 갖고 오픈된 천정을 통해 지하에 위치한 내부공간 에 일조와 환기를 제공하는 역할을 하고 있다. 이와같이 육면체 매스를 절삭하여 보이드를 형성하는 방식은 내부 환경에 밀접한 공간을 형성하여 주거생활을 다양화하고 장소성을 부여한다. 판교 국제연립 B5-2에서는 옥외 공간 과 건물과의 일체를 통해 조형과 환경을 함께 통합하는 중요한 역할을 하고 있다.
3) 첨가+분화 를 통한 보이드공간 구성방식
육면체 기하 단위가 서로 다른 방향으로 구성되면서 평 면의 축이 확장되고, 면과 축에 의해 둘러싸인 void공간 이 형성된다. 내부가 외부로 확장 되듯이 축이 확장되는 방향으로 평면이 확장되면서 보이드의 크기도 결정된다.
건물의 수평축이나 수직축의 방향에 따라 정형적인 틀이 깨지는 비대칭성이 나타나는 경우도 있다. 판교연립 B5- 3에서는 건물의 축에 따라 ‘ㄱ’자 모양으로 평면이 구성 되었고 보이드공간이 꺽인 부분에 할당이 되어있어 비대 칭성이 표출되고 있다. 이러한 비대칭이 시각적으로 전체 건물에 탈정형적 구성을 심하게 강조하지는 않지만, 평면 의 확장에 따른 끝부분에 온전히 보이드공간을 형성하는 증식 유형과는 달리 평면의 부분적 확장 깊이에 따라 아 래층 지붕면적과 외관 등에 비대칭성을 표출할 수 있다.
파주 헤르만 하우스는 출입구 부분 공간이 절삭되어 생 성되는 그늘진 포치로 하여금 개별 주차공간을 제공하여, 그림 2. 집합주택 유형에 따른 보이드 공간의 종류
그림 3. 한남동 3구역계획안(좌)/판교 B5-2계획안(우) 그림 4. 파주 헤르만 하우스(좌)/판교 B5-3계획안(우)
개별주호의 매스를 단순한 육면체형태와 차별화 시켰다.
각 주호에 형성된 전용정원과 발코니등 의 외부공간은 건 물에 각각 첨가된 형태로 나타나는데, 지하1층 스튜디오 에서 외부로 확장 된 듯한 전용정원과 1층 거실에 첨가 된 발코니는 각각 건물의 윤곽에 첨가된 듯한 형태를 형 성하고 있다.
III. 사례 분석을 통한 보이드공간의 친환경적 특성
1. 친환경건축의 의미와 보이드 공간
인간 생활의 근간을 이루고 있는 주거건축, 특히 주거 유형 중에서도 반 이상을 차지하고 있는 집합주거에 친 환경적 가능성을 적용하는 것은 당연한 시대적 요청일 것 이다. 환경에 대한 관심이 커지면서 미래지향적 건축의 대안으로 Environment Design, Ecological Architecture, Sustainable Architecture, Green Building 등의 용어로 각 기 차별화되는 개념을 지닌 환경 친화적 건축에 대한 연 구가 활발히 이루어지고 있다.
본 연구에서 추구하는 친환경적 건축의 의미는 건축과 자연환경의 유기적 관계를 바탕으로, 주거건축 내 형성된 보이드 공간이, 자연에너지를 최대한 효율적으로 이용하 고 사람과 자연이 상호교류를 통해 쾌적한 주거생활을 가 능하게 하는 데 있다. 즉, 주거공간에 형성된 보이드공간 은 외부의 자연요소를 직접적으로 도입하여 거주자로 하 여금 자연과의 친화도를 증가 시킬 뿐 아니라, 환기나 일 조량을 조절하여 내부 환경을 쾌적하게 유지하기위한 친 환경 계획 기법과도 밀접하게 연관되어 있다. 단순히 건 물내 보이드 공간으로 존재하는 것이 아니라 외부와 내 부 공간이 소통가능하게 하는 중간적인 영역으로서 존재 한다고 볼 수 있다.
국내 현실에서 친환경 건축적 요소가 가장 요구되는 부 분은 주거, 특히 도심형 아파트 단지 라고 할 수 있는데 그것은 그동안 계획된 집합주택의 경우 단일 외피구성에 의한 밀폐형 건물이 주를 이루어 실내 공기 환경의 질적 인 문제와 에너지 과소비등의 문제점을 양산했기 때문이 라고 볼 수 있다. 특히 인공 설비 시스템에 의한 냉난방 계획은 인간에게 직접 외기와 접촉하면서 느끼는 안도감 과 편안함을 줄 수 없었다. 주동내 마당, 정원과 같은 보 이드공간은 전원이나 자연 속의 즐거움을 동시에 향유하 고 싶어 하는 고층주거 사용자들의 욕구를 만족시킬 수 있 는 대안적 공간으로 발전시킬 수 있다. 내·외부 사이의 매개체적 공간, 즉 전이적 공간을 형성하여 자연과의 친화 를 보다 용이하게 해줄 뿐 아니라, 자연 에너지를 최대한 활용할 수 있는 공간계획과 그 밀접한 연관이 있는 것이다.
2. 분석의 틀에 관한 논의 1) 사례선정의 기준
사례분석의 대상으로 삼고자 하는 건축물은 2000년대 이후부터 최근까지 계획되어지거나 지어진 국·내외 집
합주택을 대상으로 자연요소의 유입이 가능하거나 외부 형태에 영향을 끼치는 보이드가 있는 저층 집합주택으로 제한하였고, 2장 3절 에서의 기하조작 공간구성방식에 따 른 유형분류를 바탕으로 각 유형별 사례를 선정하였다.
저층 집합주택은 지형에 따른 다양한 배치로 외부에 개 방된 형태계획에 유리하고, 정원이나 마당등 개별 외부공 간 확보가 가능하여 본고가 추구하는 친환경 보이드 공 간 특성 분석에 적합하다고 판단되었다.
사례로 선정한 저층 집합주거의 일반적 개요와 특성은 선례연구를 참조하여 <표 2>와 같이 정리하였다.
2) 선정사례의 일반적 개요&공간 구성 분석 (1) 중첩+증식 유형
표 2. 저층 집합주택 개요
유형 층수 특성
하우스로우 3-4층 1층부터 옥상까지 1세대가 점유하는 주택으로 전층을 한 주호가 사용
테라스하우스 제한 없음
단위세대 내에 테라스를 갖춘 주택으로 경사지를 이용하여 지형에 따라서 건물을 축조하거나, 인공적으로 계단식으로 축조한 연립주택 적층형주거 3-4층 1층부터 옥상까지를 1세대가 점유하지 않고
2세대 이상의 단위세대가 점유하는 주택 주택형단독 2-3층 기존 단독주택과 유사한 방식으로 외부벽체를
공유하지 않는 독립된 건물
*최상동(2008)의 <표 2>에서 발췌
표 3. 건물형태와 보이드의 공간구성: 중첩+증식
중첩과 증식을 통한 보이드 공간구성은 테라스 하우스 에 주로 나타났는데, 단위세대가 수직으로 set-back하며 세대 전면에 계단식 보이드공간이 형성되는 MTN과 B5- 1은 일사량 확보에 유리하나 후면은 대지에 막혀있어 자 연환기에는 어려움을 겪을 수 있다.
MTN의 단위세대 평면구성은 거실과 접하는 중정형 마 당이 있는 L자 형태로, 아래층 지붕위에 배치된 테라스와 함께 구성된다. B5-1은 지형에 따라 다양한 유형의 평면 형태가 존재하는데, 기본적으로 전면부와 측면 2면에 테 라스가 부가되는 유형과 전면부 1면에 부가되는 것으로 구분 된다. Almere는 6X10X3크기의 콘크리트기본 모듈 을 엇갈리게 수직 배치하여 단위세대의 조형을 구성한다.
각층 평면의 1면이 보이드와 접하는 형태로 내부에 끼치 는 영향은 제한적이나, 4면이 외부에 개방된 단독형 주택 으로 자연환기나 통풍에는 지장이 없어 보인다.
(2) 절삭 유형
전체 건축매스의 일부분을 절삭하거나 단위평면에서 새 롭게 구성되는 공간을 삭제하여 보이드를 구성하는 방식 으로, ㅁ자형 주택이나 폭이 좁고 긴 로우하우스 유형에 서 중정과 같은 보이드를 형성하는 방식으로 자주 나타 난다. 이러한 유형의 보이드는 건물외관에 시각적 영향을 미치는 부분이 미미한 편이나, 내부공간의 환경에 끼치는 영향은 절대적이다.
4면으로 둘러쌓인 중정을 갖는 B5-2는, 국내에 흔치않은 폭이 좁고 길이가 긴 유럽의 세장형 평면구성과 흡사한 형
태로 3층 높이로 구성된다. 지상에 위치한 2, 3층은 독립 형 건물로 외부에 개방되어 있으나, 지하에 배치된 주생활 공간인 1층은 중정을 통해서만 빛과 바람을 접할 수 있 다. 태양의 유입각도와 반대방향에 위치한 침실은 직접 채 광에 어려움이 있고, 계절에 따라 일사량 확보에 변화가 심하게 나타날 수 있는 불리함이 있다. 반면, 각세대는 2 층 출입구 앞 공간에 공용마당 데크를 통해 이웃과 교류 가 가능하며, 마루를 통해서 연결된다. 2층 공간의 다른 명칭인 마루는 각 세대의 중심이 되는 공간이며, 1, 3층에 배치되는 사적공간과는 다르게 공적공간의 기능을 갖고있 다. 이와같은 시도는 국내에서는 볼 수 없었던 새로운 방 식으로 이웃과의 커뮤니티 증진을 기대할 만 하다.
도니부룩 쿼터는 모든 세대들에 사생활이 보장되는 8×4 m 크기의 마당이 주어지는 적층형 연립주택이다. 2, 3층을 사용하는 단위세대는 거리에서 문이 달린 외부 층계로 이 어지는 안마당을 소유하며, 1층 세대는 후면에 개별 마당 이 주어진다. 이와 같은 독특한 형태의 안마당은 각세대의 2층을 절삭하여 세대간의 인식을 명확히 해주고 채광과 환 기를 원활하게 해 준다. 마당의 폭에 비해 세대간 벽체가 높아 계절과 시간대에 따라 일사량이 영향을 받는다.
리브고슈지구는 태양의 위치와 방위를 고려한 경사진 지 붕과 부드러운 8자 형태의 독특한 형태의 주상복합 건물 이다. 최상층에 위치한 중복도형의 단위세대는 외부와 소 통하기 위해 다양한 형태의 보이드로 구성되었는데, 전면 부에 위치한 테라스는 외부조망과 채광을, 옥상층에 구성 된 정원은 옥상정원과 연계되어 자연환기를 가능하게 한다.
(3) 첨가+분화 유형
B5-3의 각 세대는 위 세대에서 내려다보이지 않도록 깊 은 플랜트박스로 이루어진 넓은 정원을 가지고 있고, 각 각의 2면이 내부와 외부에 접하는 상호 관입 방식으로 구 성된다. 단위세대는 직사각형 형태로 배치되며, 정원은 외 부면은 좁고 내부와 접한 면은 넓은 사다리꼴이다. 내부 표 4. 건물형태와 보이드의 공간구성: 절삭
표 5. 건물형태와 보이드의 공간구성: 첨가+분화
의 거의 모든 실과 접하는 마당은 외부의 자연요소 유입 에 유리한 전형적인 안마당 유형이다. 지형에 따라 계단 식으로 배치된 각각의 세대는 후면부가 막혀있어 자연환 기에는 불리할 것으로 보인다.
헤르만 하우스에서는 단위세대 전면부에 개별정원이 첨 가되어 모든 세대에 동일한 형태로 배치된다. 세대간 경 계표시가 없다면 이웃과 교류할 수 있는 공간으로 사용 할 수 있다. 다른 사례에 비해 정원의 면적이 크지 않지 만, 단위세대의 폭이 좁거나 깊지 않아서 내부공간의 채 광 확보에는 큰 영향을 끼치치 않는다.
3. 선정 사례의 친환경적 특성 분석: 친환경 개념요소와 보 이드공간의의 상관성
1) 친환경 공간의 개념요소 추출
친환경주택을 위한 요소들은 주로 설비, 에너지 절약과 관련된 장치등이 주로 개발되었을 뿐 공간계획과 관련된 요소들은 소극적으로 다루어지고 있다.
보이드공간은 생태적 요소가 가장 요구되는 주거건축, 특히 저층 집합주거에서 중정, 마당, 발코니, 필로티와 같 은 건축형태로 나타난다. 이러한 보이드 공간은 주거내부 에 자연환경을 유입하고 쾌적한 생활을 영위하는 환경 친 화적 주택조성에 일조할 뿐 아니라 친환경주택의 공간디 자인 기법에 밀접한 연관이 있다. 이러한 내용을 분석하 기 위해 선행 연구들이 제시한 친환경적 공간 고려요소 들을 찾아내어 공동주택에 적용 가능한 것들을 정리하였다.
<표 6>을 바탕으로 추출된 친환경주택을 위한 공간고
려요소들의 특성을 살펴보고 사례로 선정된 집합주택 보 이드 공간과의 연관성에 대해 파악한다. 각각의 친환경 요소가 사례 대상 건축의 보이드와 어떻게 대응하고 상 호 작용하는지 주요 항목별로 아래와 같이 분석하고자 한다.
2) 건물 녹화: 자연친화 계획
건물의 내·외부녹화는 자연적으로 생물학적 균형과 연 계를 유지시켜 주며, 열적완충효과를 제공한다. 벽면, 옥 상, 테라스, 발코니, 정원의 녹화는 열기를 막아주어 적당 한 시원함과 식물의 청량함을 제공하며, 냉기를 막아 난 방비용을 줄여 에너지절약 및 차음효과도 있다. 이러한 자연친화 계획은 인간의 다양한 심리적 공간 요구의 수 용이란 관점이 함께 녹아들어 있는 치유환경이라는 개념 을 자연과 연계할 수 있다. 분석 대상 건물의 보이드 공 간들은 어떠한 방법으로 자연친화 계획을 구체화 시켰는 지 살펴보면 <표 7>과 같다
보이드를 녹화하여 건물에 자연친화적 특성을 부여하는 계획은 중정, 앞 마당, 옥상과 같은 보이드 공간에 자연 지반을 조성하여 다양한 수목과 교목의 식재가 가능하도 록 하는 것과 인공지반을 이용한 부분적으로 식재를 조 성한 사례로 분류할 수 있다. 테라스 주택의 경우, 건물 지층부터 옥상까지 계단식으로 형성된 테라스에 수목을 연속적으로 식재하여, 심미적이며 생태적 효과를 가져온 다. MTN/B5-1의 경우 내부와 접한 보이드 공간에는 인 공지반을 이용한 잔디등을 식재하고, 외부에 돌출된 테라 스에는 플랜터박스를 이용한 층간 수직조경을 형성하여 건물외관에 생태적 이미지를 부여한다. 리브고슈 주상복 합 계획안에서는 주거공간이 배치된 최상층 위로 녹색의 옥상정원이 조성되어, 그 밑에 위치한 각 세대는 옥상과 개방된 테라스가 주어진다. 이 공간을 통해 옥상의 정원 은 거주민들의 심신을 편안하게 해주는 정원으로 제공된다.
6) 인공지반은 자연지반이 아니면서 그것과 유사한 상태로 만들어 인간의 활동을 지원해 주는 지반이다. 즉, 옥상이나 건물 상층부 식 재를 위해 콘크리트위에 자연적인 지반이 가지고 있는 것과 유사한 재료나 형태로 조성하는 것, 김수봉 외(2003). 환경과 조경. 237-238.
표 7. 분석대상 건축물 보이드의 자연친화계획
표 6. 친환경 공동주택 공간 고려요소
친환경 요소 기법 적용 방법
건물녹화- 자연친화
자연지반+ 인공지반
· 옥상정원 및 발코니/테라스 녹화
· 건물의 높이와 비례한 수직조경으로 생태 미학적 외관 연출
· 접지성이 확보되지 못한 보이드공간에는 인공지반을 활용한 녹화6)
자연에너지- 자연환경조절
열적 완충 공간
· 보이드 공간형성: 태양 복사열 차단, 흡수, 반사 기능 수행
· 보이드녹화: 주위 온도를 낯추고 신선한 공기 유입
자연환기 보이드 도입: 자연환기를 위한 굴뚝효과유도 & 바람 조절 공간 자연채광 밀폐된 내부공간에 중정과 같은 보이드를 통해 자연채광 유기적연계내·외부
전이공간구성 내·외부 유기적으로 연결하는 준사적 공간 도입
외부에 개방 된 외관형태
· 점층적 셋백: 테라스 하우스 타입
· 주동과 주호의 형태를 가능한 외부에 많이 접하는 외관 형태
*건물녹화 항목은 이철원(2002)의 <표4>에서 발췌
**자연에너지 사용 항목은 견진현(2004)의 <표 2>에서 발췌
***내·외부 유기적연계 항목은 박현민(2000)의 <표 6>에서 발췌
2) 자연환경조절
자연에너지를 사용하여 주거환경을 쾌적하게 조성하는 것은, 기계적 장치를 배제하고 자연기후와 물리적 환경 조절을 통해 건축 환경을 조절하는 기법으로 자연통풍 및 환기, 채광, 이중공간을 통한 열 완충 조성과 외기차단 등 의 설계 기법이 이에 해당된다. 본 연구에서는 보이드를 통한 열 완충 공간 조성과 중정, 테라스 등과 같은 공간 을 이용한 자연환기와 자연광 유입 기법에 중점을 두어, 환경적 부담을 최소화 할 수 있는 효율적인 건축설계 방 법을 어떻게 실현하였는지 살펴보려 한다.
2-1) 열적완충공간
건축물에 사이공간을 이용하여 주변의 소음, 강한 자외 선의 유입, 에너지 유출이 그 공간내에서 여과되고 완화 되어 완충 역할을 한다. 외부환경과 직간접적으로 연결되 는 보이드 공간은 환경요소를 조절하며, 건물 내외부의 열적, 시각적 완충역할을 한다.
2-2) 자연환기, 채광
주거 내부의 중정과 같은 오픈공간은 중동이나 지중해 연안에서 일찍이 발달해온 유형으로, 주변의 기온을 조절 하는 완충장치로서의 기능을 갖추고 있다. 또한 같은 면 적의 밀폐된 공간과 비교하여 오픈된 공간이 있는 주거 는 건물 폭을 최소화 할 수 있는 이점이 작용하여 환기 와 일조량 획득에 있어서 커다란 차이를 보인다. 일조량 이 많은 여름에, 외부에 직접 노출되는 경우에는 복사열 로 인해 보이드공간에 인접한 내부 공간의 온도에 영향 을 미칠 수 가 있고, 이를 극복하기 위해서는 차양, 단열, 자연환기 와 같은 요소들의 고려가 필요하다. 특히 보이 드공간을 관통하는 기류는 온도를 조절하는 가장 큰 역 할을 하는 환경 요소이다. 특히 오픈 공간으로 유입되는 공기가 내부공간의 온도보다 낮을때 효과를 발휘한다. 외 부입면이 완전히 밀폐된 중정과 같은 오픈공간은 외기와 유일하게 접하는 개방된 지붕으로 기류의 흐름이 발생한다.
이러한 기류는 오픈공간의 지면에 도달하지 못하고 중 정의 윗부분에서 소용돌이 치다 외부로 흘러가기 때문에 중정바닥의 복사열을 식히는 역할에 제한적이다. 중정 내 부공간의 온도조절을 위해서는 상승풍을 오픈공간으로 유
도하거나 중정에 차양 장치를 설치하여 열을 차단하는 것 이 효과적이다. 외부가 밀폐된 중정형 건축에서 외부를 일부 개방하면 공기의 흐름을 중정으로 수평 유입하여 덥 혀진 바닥을 냉각하기에 효과적인 방법이 될 수 있다. 이 러한 방식은 공기의 압력차를 이용한 굴뚝환기와 유사한 방식으로, 개방된 입면으로 공기의 흐름을 수평으로 유입 하여 오픈 된 중정공간을 통한 수직 이동으로 빠져나가 게 하는 방식이다.7)
판교연립 B5-2는 3층으로 구성돼있고 1층은 대지의 경 사도에 따라 지하에 파묻힌 형태로, 각 세대에 제공된 중 정/마당을 통해서만 외기에 접할 수 있다. 이러한 이유로 B5-2의 개별중정은 자연환기와 자연채광 제공에 중요한 역할을 한다. <그림 6>과 같이 원할한 자연환기를 위한 조건으로 1층의 외기와 접한면에서 바람을 수평으로 유입 하고 개별중정을 통해 수직으로 빠져나가게 해야한다.
사례대상 건물의 다양한 자연환경 조절계획 중에서도 가장 많은 영향을 끼친 항목은 첫째, 보이드를 통한 자연 채광과 자연환기로 에너지 절감과 실내환경을 조절하여 쾌적한 공간을 만드는 것이다. 특히, 리브고슈지구나 B5- 2와 같이 건물 일부분을 절삭하여 보이드를 형성한 경우, 이러한 공간이 자연에너지를 내부로 공급하는데 절대적 영향을 끼치고 있음을 알 수 있다. 둘째, 내·외부 경계 7) Richard Hyde (2008). Bioclimatic Housing. 327-331.
그림 5. 중정에서 공기의 흐름: (a), (b)-중정내에서 소용돌이 발생 (c), (d)-입면 일부 오픈하여 상승풍 유도
표 8. 분석대상 건축물 보이드의 자연환경 조절
사례 적용 계획 요소
MTN/B5-1
공간 · 건물 전면 테라스: 열적 완충공간 역할완충
환기자연 테라스 녹화에 의한 차양과 냉각효과, 신선한 공기 유입
리브고슈지구
공간완충 · 건물옥상 정원 형성으로 인한 사이공간생성: 복사 열 차단
자연환기 채광
· 옥상테라스: 굴뚝 효과를 통한 환기와 내부 공기
· 태양괘적과 고도에 맞춘 8자형 건물형태와 보이드정화 의 배치: 각 세대에 균등한 일사량 제공
B5-2 완충 공간
· 중정배치로 열적완충공간 형성: 태양복사열 차단, 흡수, 반사의 기능. 오픈 천정에 차양장치 설치 가능
자연환기 채광
· 중정을 통한 밀폐된 공간에 일사량 확보 & 자연 환기 유도
B5-3/헤르만
하우스 차양 · 돌출발코니 & 테라스: 일사 차단 및 처마 역할 그림 6. 판교연립 B5-2 단면도
면에 위치한 보이드 공간은 외기를 차단하고 열 완충공 간을 조성한다. 기후 조건을 고려한 보이드의 위치는 직 사광선의 유입을 저지하거나 바람길 을 유도하는 등 건 물내에 완충 공간 역할을 한다. 이러한 보이드 공간은 건 물 내외부의 열적, 시각적 완충역할을 한다. 여기에 녹지 공간을 넣거나 수 공간을 적용하면 이러한 효과를 배가 시킨다.
그 외 깊은 발코니나 테라스, 중정등의 구성으로 차양 과 은은한 자연광 유입 등 자연환경 조절이 가능하다는 것을 알 수 있다.
4) 전이공간 구성: 준사적, 준공적 공간
기존의 국내 집합주택에서는 공적 사회생활의 장소와 사적 개인생활의 장소가 획일적으로 이분화 되어, 사생활 침해 없이 공공에게 사적 생활 내용을 드러낼 만한 공간 요소들이 철저히 배제되어 있다. 이러한 현상은 집합주거 내·외부 공간을 획일적이고 삭막 한 풍경으로 비추어 지 게 할 뿐 아니라, 지나가는 사람들과 준사적 공간에서 생 활하는 사람들의 우연한 만남을 제한하게 된다. 외부와 개방된 형태를 갖춘 테라스 하우스 단지가 일반 집합주 거에 비해 풍요롭게 보이는 것은 단순히 각집이 테라스 마당을 확보하고 있기 때문만은 아니며, 각 집의 사적 생 활공간인 테라스가 서로 다른 모습으로 표출하는 생활모 습의 다양성 때문인 것이다.8)이렇듯 지나다니는 사람들 이 반쯤 들여다 볼 수 있게 개방성을 강조한 단위주호의 전용정원이나 포치형 현관, 마당형 발코니 등은 사적 공 간이 급격하게 공적공간에 노출 되지 않고 완충적 공간 역할 을 하여 주호별 다양한 생활환경 표출을 가능하게 하는 역할을 갖춘 준사적 공간 이라고 할 수 있다. 전이 공간과 같은 중간영역의 공간에 대한 계획이 충실할수록 거주자는 주변 환경과의 교류가 활발해진다.
판교연립 B5-3의 경우 노출된 각 주호의 전용계단을 통 해 내·외부(현관) 출입이 이루어진다. 전용계단은 내·
외부를 연결하는 전이공간으로 기존 주택에서 소홀히 했 던 집 앞의 커뮤니티를 활성화 시키는 놀이터 공간, 담소 의 공간, 소규모 그룹을 위한 공간등의 각각의 다른 분위 기를 가진 여유 있는 준공적 공간을 형성할 수 있다.
3층으로 구성된 B5-2의 경우에는 1F 마루는 전체가 유 리로 조성되어 외부와 시각적으로 오픈되어 있다. 내부가 외부로 확장되고 외부가 내부로 유입되어, 내부공간이지 만 이웃과의 교류가 가능한 준사적 공간의 역할을 가진 다. 각 주호의 마루는 기존 집합주거의 집 앞 공용공간의 기능을 내부공간으로 끌어들여, 주호별 개성있는 준사적 공간 연출을 가능하게 한다. B5-2는 3F으로 구성되어 B1F 은 가족을 위한 사적공간으로 조성되고, 계단으로 연결된 1F은 준사적공간의 역할을 가지며 외부화된 내부공간의 특성을 보여주고 있다.
5) 외부와의 접근성을 최대화한 형태적 요소
기존의 국내 집합주거는 대부분 편복도형이나 코어형 으로 계획됨으로써 2개 이상의 외기 노출면을 갖기 어려 운 형태로 구성되어 있다. 외부와의 접촉을 최대화하기 위해서는 외부와 접하는 면을 최대화하고 시각적으로도 외부에 개방되어 자연광이나 바람이 실내공간까지 유입될 수 있는 공간구성이 필요하다. 이러한 조건을 충족시키기 위해서는 다공질 형태로 다양한 외부 입면을 조성하며 돌 출하는 매스 사이에 파여진 보이드가 형성되는 것과 아 래층 세대의 지붕에 보이드가 형성되어 위층 세대의 발 코니가 되는 셋백 타입 형식을 꼽을 수 있다. 특히 셋백 타입은 주거동이 계단모양으로 후퇴하면서 개방성 높은 테라스나 발코니를 얻을 수 있고, 조망과 일조, 사적인 외 부공간을 제공하므로 접지성과 개방성 그리고 프라이버시 를 이상적으로 구현할 수 있다. 내부공간을 절삭하여 보 이드를 형성하는 중정형 건물은 직접적으로 외부와 접하 지는 않지만, 깊은 평면을 가진 건물의 내부까지 자연환 경을 끌어들여 거주자의 환경 만족도를 높일 수 있다.
4. 소결
이상의 연구를 통해서 기하조작에 의한 유형별 보이드 공간의 사례와 친환경 공간요소와의 관계양상을 살펴본바
<표 9>와 같이 보이드 유형별 친환경적 특성을 정리할 수 있었다. <표 9>는 선행연구들이 제시한 생태적/친환경 적 공간고려요소들을 정리한 <표 6>의 주요 항목을 해당 사례와의 분석을 통하여 관계적 특성들을 정리하였고, 결 과는 다음과 같다.
첫째, 증식+중첩을 통한 보이드 공간구성의 친환경적 특 징은 경사지를 활용한 테라스와 같은 보이드공간에 녹화 를 조성할 수 있고, 모든 세대는 적어도 3면이 외기에 노 출된 형태적 특성을 갖고 있다. 반면에 후면부는 경사진 대지에 대부분 막혀있어서, 자연환기를 위한 맞통풍 구조 에 어려움이 있는 것으로 드러났다.
둘째, 절삭을 통한 보이드 공간구성의 친환경적 특징은 절삭된 중정이나 마당을 통한 외기의 유입으로 채광이나 자연환기와 같은 순환적 자연에너지 활용이 가능하다는 것이다. 4면이 내부면과 접하고 천청 면만이 오픈된 중정 과 같은 공간은 천정 면에 채광장치를 부가하면 여름철 일사량을 조절하여 에너지절약 효과를 배가 시킨다. 또한 비워진 공간에 자연요소를 끌여들여 외부환경을 경험하는 8) 공동주택연구회(2007). 주거단지계획. 동녘, 292-293.
그림 7. 판교연립 B5-2-커뮤니티 데크(좌)/판교연립 B5-3 단위세대 진출입계단(우)
정신적 풍요로움을 느끼게 해준다. 이러한 점은 에너지 절약이란 친환경건축의 궁극적인 관점 이외에도, 인간이 건축을 통해 자연과 어떻게 접촉하고 상호교류를 통해 심 리적 안정감을 얻을 수 있는 가에 대한 정신적인 가치를 공간에 부여할 수 있다는 점에서 의미가 있다.
세째, 첨가+분화를 통한 보이드 공간구성의 친환경적 특 징은 저층집합주택의 경우에는 대지와 접한 정원에 녹화 가 가능해 여름철 일사조절에 의한 냉각효과를 기대할 수 있다. 헤르만 하우스와 같은 병렬식 단독형 집합주택인 경우, 전면에 형성된 정원이 내부환경에 끼치는 영향이 제한적이다. 이는 정원의 크기와 내부와 접하는 면이 1면 으로 한정되어 있는 것에서 기인한다고 볼 수 있다.
VI. 결 론
근대 건축의 과도한 박스형 건축이 안고 있는 무미건 조하고 자연을 배제한 건축에서 탈피하고자 여러 건축적 움직임이 시도되고 있다. 이러한 경향은 현대 주거건축에 서도 거의 같은 양상으로 전개되고 있는데 본 연구에서 는, 이러한 특징 중에 단순한 기하형태를 조작하여 보이 드 공간을 생성하는 공간구성의 방법과 표현유형을 파악 하고 이를 토대로 유형별 표현특성과 친환경적 상관성에 대한 분석을 시도하여 다음과 같은 결론을 도출하였다.
첫째, 국내·외 집합주택을 대상으로 기하조작 방식에 따른 3가지 유형으로 분류하여 건축형태와 보이드의 관계
적 특성 분석한 결과, 중첩+증식에 의한 방식은 테라스 하우스와 같이 경사진 지형에 주로 적용 되었는데 외국 사례의 경우, 도심 평지에 인공지반을 형성하거나 구조 틀을 형성한 후 수평·수직으로 단위세대를 중첩 시킨 후 조형적 틈새를 이용한 인공 테라스 하우스를 선보이는데 이는, 전망이나 개인정원을 최대한 확보할 수 있는 테라 스 하우스의 장점을 도심에서도 누리게 하기 위한 선택 으로 보인다. 절삭에 의한 방식은 외관에 거의 영향을 미 치지 않고 보이드를 형성하여 최소한의 조형 조작으로 밋 밋한 박스형 건물에 음영과 볼륨을 부여할 수 있는 기하 조작 방식이다. 생산성과 형태성을 고려한 도시 집합주택 에 주로 사용되어 왔음을 알 수 있다. 첨가+분화에 의한 방식은 단독주택과 유사한 저층 집합주거에서 주로 사용 되 왔다. 건물의 축이 엇갈리고 서로 다른 방향으로 형태 가 형성될 경우 그 사이에서 파생되는 보이드 공간의 형 태는 가장 비정형적으로 나타날 수 있다. 본 논문에서 분 석이 이루어지는 주택들은 기하학을 기본으로 하여, 절삭 이나 중첩 등의 공간조작으로 입면을 분할하고, 보이드 공간을 첨가하여 단순한 기하학의 매스가 다공질 공간을 가진 형태로 나타난다. 기존 국내 집합주택 형태와 비교 하여 다양한 형태적 특성을 나타낸다.
둘째, 내·외부 사이공간으로서 보이드는 바람이나 태 양과 같은 기후 영향인자와 함께 실내 환경에 큰 영향을 끼친다. 보이드가 장소와의 조화로 외부와 대응하고, 자연 요소를 포함하는 전이적 공간 등의 역할을 하며 에너지 표 9. 친환경요소와 유형별 보이드공간의 관계적특성도
사 례 친환경 공간 고려 요소
세부내용 보이드 유형 공간 구성
1. 2. 3. 4. 5.
증식 + 중첩
Almere ○ 5. 엇갈린 건물배치로 인한 외부에 개방된 형태: 층마다 보이드 공간형성-비정형적 외관 개별정원
-정형화된 메스의 반복적 -자연적 흐름형태
-기하단위의 중첩 -틈, 사이에 보이드 형성 MTN ○ ○ ○ 1. 거주자의 의도에 의해 테라스의 일부분 수직 녹화가능
4.5. 인공경사지 형성으로 인해 도심지 평야에 개방성 높은 테라
스 공간 부여 테라스
판교연립B5-1 ○ ○ ○ 1. 지형에 순응한 테라스 공간/주변녹화
4.5. 건축물을 자연의 일부로 정의: 등고선을 활용한 동배치로 곡 선라인의 테라스와 다양한 전망/ 건축적 요소 전이 테라스
절 삭
리브고슈지구 ○ ○ ○ 2.4. 옥상에 배치된 정원은 시간에 따라 변하는 태양의 위치를 고 려한 형태-채광을 조절하는 완충적 전이공간
3. 복층구조의 주호는 옥상정원을 통해 환기와 채광효과
개별정원옥상
-절삭에 의해 부분적으로 개방된 공간
-보이드 공간에 빛의 방향 -폐쇄공간에 개방공간을 이용
형성 도니부룩쿼터 ○ ○ 3. 정면은 보도와 후면은 마당과 접한 맞통풍 구조
4. 2f의 절삭된 마당은 내·외부를 연결하는 매재적 전이공간 마당 판교연립B5-2 ○ ○ ○
2. 중정 천청에 루버설치할 경우 차양효과 및 열차단으로 인한 완충효과3. 중정으로 인한 굴뚝효과 및 자연환기
4. 2f 마당; 준사적 전이공간-내·외부 일체감 조성/1f중정:
내외부 매개적 전이
개별중정
분화 + 첨가
판교연립B5-3 ○ ○ ○ 1. 대지와 접한 개별정원 2. 열적완충: 일사 냉각 효과
4. 정원: 내·외부 일체감 조성/외부에 돌출된 출입구: 준사적공간 개별정원 -무한확장: 축의 방향성 -반복, 확대
-메스의 중첩, 축의 분화로 보이드 구성
헤르만파주
하우스 ○ ○ ○ 1. 대지와 접한 개별정원 3. 복층구조로 굴뚝효과 기대
5. 단독주택적 외관 개별정원
*친환경고려요소: 1. 건물녹화 2. 완충공간 형성 3. 자연환기유도 4. 전이공간구성 5. 외부에 개방된 외관
효율을 높이거나 환경적 이득을 유도한다. 직접적인 에너 지 절감요소로는 맞 통풍, 굴뚝효과를 이용한 자연환기, 자연채광을 위한 보이드 형태 계획 등을 들 수 있다. 자 연채광은 보이드의 형태와 단위세대 구성에 따라 다양한 성능을 보이는데 특히, 절삭 유형의 중정형 보이드에서 둘러 쌓인 면의 수와 세대 간 거리등에 따라 일사량 유 입에 차이를 보인다. 1) 4면 중정형 B5-2의 경우, 태양유 입 각도에 따라 실별 채광성능에 큰 차이를 보이는데, 낮 은 고도가 형성되는 겨울에는 늦은 오후(4시)이후에 직접 채광은 기대하기 어려운 조건이다. 높은 고도인 정오 시 간대에서는 void의 크기(4X5m)에 빛이 일부 차단되어 실 내 창가측에 그림자가 형성될 수 있다. void의 폭을 건축 적으로 조정하거나 형태를 변형하면 이러한 상황이 개선 가능하다고 여겨진다. 2) 보이드의 폭이 세대와 맞닿은 벽 체보다 길이가 짧은 도니부룩 쿼터에서는 시간대별 일사 량 유입이 불규칙해 보인다. 실내와 테라스의 마주보는 향에 따라 일사량 유입량의 차이가 큰 것으로 예측된다.
셋째, 밀폐된 내부공간의 폐쇄성을 극복하기 위한 인간 의 정서·심리적 완충공간으로서의 중요한 의의를 가진 다. 개별 주호에서 하늘을 볼 수 있는 보이드 공간이 배 치되면서 계절의 변화를 현저하게 느낄 수 있게 되고, 외 부공간과 동등한 쾌적함을 가질 수 있게 한다. 이곳에 자 연요소를 직접 도입한다면 미학적 조화와 표현을 가능하 게 하여 거주자에게 평안함과 심리적 만족감을 제공 할 수있다. 또한, 영역성 특성이 있는 집합주택에서 공적 및 사적 영역을 이어주는 매개공간 및 경계면을 입체화 시 키는 다채로운 공간특성도 내포하고 있다.
중정과 같은 보이드 공간은 이미 중세 시대부터 존재 해오면서 내부공간의 환경을 조절하는 등 내부기능 보완 에 기여해 왔다. 다양한 유형으로 표현되는 주거건물에서 보이드의 역할은 이외에도 다채로운 외관 조성 및 개성 적인 도시경관을 만드는 훌륭한 외부 표현의 가능성을 함 축하고 있다. 본 연구에서 고찰한 보이드 공간의 다양한 공간구성과 유형별 친환경적 특성이 집합주택에서 오로지
‘발코니’의 단순한 부착으로만 외부와의 관계를 추구해왔 던 국내 주택계획관행에 많은 시사점을 줄 것을 기대하 며, 또한 미래의 집합주택의 계획과 그 외부공간의 계획 에서 다양하게 적용할 수 있는 선례가 되기를 기대한다.
참 고 문 헌
1. 견진현 (2007). 생태학적 개념을 적용한 도심형 공동주택 공간디자인 연구. 한국주거학회논문집, 18(2), 83-92.
2. 공동주택연구회 (2007). 주거단지계획. 서울: 동녘.
3. 김기현 (2006). WAWA Housing Diversity, 서울: Spacetime.
4. 김수봉 외 (2003). 환경과조경. 서울: 학문사.
5. 김웅민·김진균 (2006). 주거의 내부화된 외부공간의 특성 과 적용가능성에 관한 연구. 대한건축학회 추계학술발표논문 집, 26(1), 257-260.
6. 박현민·김종인 (2000). 생태개념이 적용된 저층형 집합주 거단지 계획에 관한연구. 대한건축학회 춘계학술발표논문집, 20(1), 31-34.
7. 아시하라 요시노부 (2005). 건축의 외부공간. 서울: 기문당.
8. 윤영민 (2005). 비움에 내재된 확장적 의미작용의 연구. 석사 학위논문, 동명정보대학원, 부산.
9. 이동기 (2009). 현대집합주택 내외부 경계 표현방식과 특 성에 관한 연구. 한국주거학회 춘계학술발표논문집, 1, 253-257.
10. 이명식 (2009). 건축디자인에서 프랙탈 기하학의 적용에 관 한 연구. 대한건축학회논문집, 25(5), 165-172.
11. 이윤희·이영수 (2004). 현대건축에서의 생태적건축공간과 자연과의 관계양상에 관한고찰. 한국실내디자인학회논문집, 13(4), 56-65.
12. 이철원·오재훈·송용호 (2002). 아파트 리모델링시 생태 적 외관 계획요소에 관한 연구. 대한건축학회 춘계학술발표 논문집, 22(1), 19-22.
13. 임석재 (1999). 미니멀리즘과 상대주의 공간. 서울: 북하우 스, 28-32.
14. 임석재 (2001). 신추상과 네오코르뷔지안 건축. 서울: 북하우 스, 84-85, 256.
15. 임석재 (2002). 기하와현실. 서울: 북하우스.
16. 장훈익 (2007). 현대주거건축에서 나타나는 탈정형적 공간 구성과 다의적 표현 특성에 관한 연구. 한국실내디자인학회 논문집, 16(2), 163-171.
17. 정광영 (2007). Cooperative housing. 서울: Archiworld Publishers.
18. 지수인 외 (2007). 공동주택 사적외부공간의 공간배열방식 에관한 고찰. 대한건축학회논문집, 23(12), 83-94.
19. 최상도 외 (2008). 국내 저층집합주택단지의 계획특성에 관 한 현황조사 연구. 대한건축학회논문집, 24(8), 33-40.
20. Arpa, J. & Fernandez, A. (2007). Density project. VG in Spain: a+t edicions.
21. Hyde, R. (2008). Bioclimatic Housing - Innovative Designs for warm climate, Earthscan.
22. Pfeifer, G. & Brauneck, P. (2008). Cortyard Houses, Berlin:
birkhauser.
23. Richards, I. (2007). Ken Yeang Eco Skyscrapers (3rd ed), Hong Kong: images publishing.
접수일(2010. 10. 19) 게재확정일자(2010. 12. 13)
