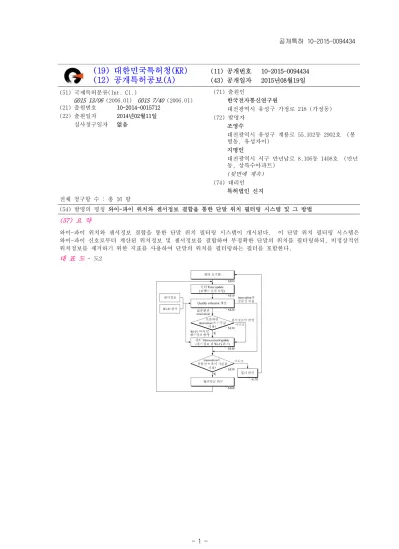

(11) 공개번호 10-2015-0094434 (43) 공개일자 2015년08월19일

(1)

(19) 대한민국특허청(KR) (12) 공개특허공보(A)

(11) 공개번호 10-2015-0094434 (43) 공개일자 2015년08월19일

(51) 국제특허분류(Int. Cl.)

G01S 13/06

(2006.01)

G01S 7/40

(2006.01) (21) 출원번호 10-2014-0015712

(22) 출원일자 2014년02월11일 심사청구일자 없음

(71) 출원인

한국전자통신연구원

대전광역시 유성구 가정로 218 (가정동) (72) 발명자

조영수

대전광역시 유성구 계룡로 55,102동 2902호 (봉 명동, 유성자이)

지명인

대전광역시 서구 만년남로 8,106동 1408호 (만년 동, 상록수아파트)

(뒷면에 계속)

(74) 대리인

특허법인 신지 전체 청구항 수 : 총 16 항

(54) 발명의 명칭 와이-파이 위치와 센서정보 결합을 통한 단말 위치 필터링 시스템 및 그 방법 (57) 요 약

와이-파이 위치와 센서정보 결합을 통한 단말 위치 필터링 시스템이 개시된다. 이 단말 위치 필터링 시스템은 와이-파이 신호로부터 계산된 위치정보 및 센서정보를 결합하여 부정확한 단말의 위치를 필터링하되, 비정상적인 위치정보를 제거하기 위한 지표를 사용하여 단말의 위치를 필터링하는 필터를 포함한다.

대 표 도 - 도2

(2)

(72) 발명자 김주영

대전광역시 서구 대덕대로234번길 45, 701호 (둔 산동)

이양구

충청북도 청주시 흥덕구 복대로200번길 64,가동 102호 (복대동)

박상준

대전광역시 유성구 엑스포로 448,204동 801호 (전 민동, 엑스포아파트)

박종현

대전광역시 유성구 대덕대로 617,101동 501호 (도 룡동, 로덴하우스아파트)

이 발명을 지원한 국가연구개발사업 과제고유번호 11-911-04-003 부처명 미래창조과학부

연구관리전문기관 한국방송통신전파진흥원 연구사업명 방송통신원천기술개발사업

연구과제명 5m 정밀도의 증강현실 서비스 지원 LBS 플랫폼 개발 기 여 율 1/1

주관기관 한국전자통신연구원 연구기간 2011.03.01 ~ 2014.02.28

(3)

명 세 서

청구범위 청구항 1

와이-파이 신호로부터 계산된 위치정보 및 센서정보를 결합하여 부정확한 단말의 위치를 필터링하되, 비정상적 인 위치정보를 제거하기 위한 지표를 사용하여 단말의 위치를 필터링하는 필터;

를 포함하는 단말 위치 필터링 시스템.

청구항 2

제 1 항에 있어서,

필터는 칼만 필터 구조를 포함하는 단말 위치 필터링 시스템.

청구항 3

필터는 비정상적인 위치 정보를 제거하기 위해 표준화된 이노베이션(innovation) 지표 및 이노베이션의 공분산 비율 지표를 사용하는 단말 위치 필터링 시스템.

청구항 4

이전 시각의 추정된 상태변수 및 공분산으로부터 이용하여 현재 시각의 추정된 상태변수 및 공분산을 생성하는 필터 타임 갱신부;

와이-파이 위치 및 센서정보를 포함하는 측정 정보와 필터 타임 갱신부의 생성 정보에 근거하여 표준화된 이노 베이션 값을 계산하며, 이노베이션의 공분산 비율을 계산하는 품질 추정 계산부;

품질 추정 계산부에 의해 계산된 표준화된 이노베이션 값이 기준값 이하인지 판단하고, 그 판단 결과 기준값 이 하일 경우 와이-파이 위치와 센서정보를 모두 신뢰하며, 기준값 이하가 아닐 경우 센서정보만을 신뢰하는 표준 이노베이션 판단부;

표준 이노베이션 판단부의 신뢰 결과에 따라 제공되는 현재 시각의 측정정보를 이용하여 현재 시각의 추정된 상 태변수 및 공분산을 갱신하는 필터 측정 갱신부;

품질 추정 계산부에 의해 계산된 이노베이션의 공분산 비율이 기준값 이하인지를 판단하는 이노베이션 공분산 비율 판단부; 및

이노베이션 공분산 비율 판단부에 의해 판단된 이노베이션 공분산 비율이 기준값 이하일 때, 필터 측정 갱신부 에 의해 갱신된 상태변수 및 공분산을 제공하는 필터링 위치 제공부;

를 포함하는 단말 위치 필터링 시스템.

청구항 5

필터를 초기화하는 필터 초기화부;

(4)

를 더 포함하는 단말 위치 필터링 시스템.

청구항 6

필터 초기화부는 이노베이션 공분산 비율 판단부에 의해 판단된 이노베이션 공분산 비율이 기준값 이하가 아닐 때, 필터를 다시 초기화하는 단말 위치 필터링 시스템.

청구항 7

필터 타임 갱신부는 보행자의 운동 특성이 평균적으로 일정한 속도가 유지된다고 가정하는 보행자 운동 모델을 이용하는 단말 위치 필터링 시스템.

청구항 8

필터 타임 갱신부는 보행자 추측항법 알고리즘(Pedestrian Dead Reckoning)을 이용하는 단말 위치 필터링 시스 템.

청구항 9

상태변수는 보행자의 위치 및 속도인 단말 위치 필터링 시스템.

청구항 10 제 8 항에 있어서,

상태변수는 보행자의 위치인 단말 위치 필터링 시스템.

청구항 11

이전 시각의 추정된 상태변수 및 공분산으로부터 현재 시각의 추정된 상태변수 및 공분산을 생성하는 필터 타임 갱신 단계;

와이-파이 위치 및 센서정보를 포함하는 측정 정보와 필터 타임 갱신부의 생성 정보에 근거하여 표준화된 이노 베이션 값을 계산하며, 이노베이션의 공분산 비율을 계산하는 품질 추정 계산 단계;

계산된 표준화된 이노베이션 값이 기준값 이하인지 판단하고, 그 판단 결과 기준값 이하일 경우 와이-파이 위치 와 센서정보를 모두 신뢰하며, 기준값 이하가 아닐 경우 센서정보만을 신뢰하는 표준화된 이노베이션 판단 단계;

표준화된 이노베이션 판단 단계의 신뢰 결과에 따라 제공되는 현재 시각의 측정정보를 이용하여 현재 시각의 추 정된 상태변수 및 공분산을 갱신하는 필터 측정 갱신 단계;

계산된 이노베이션의 공분산 비율이 기준값 이하인지를 판단하는 이노베이션 공분산 비율 판단 단계; 및 판단된 이노베이션 공분산 비율이 기준값 이하일 때, 갱신된 상태변수 및 공분산을 제공하는 필터링 위치 제공

(5)

단계;

를 포함하는 단말 위치 필터링 방법.

청구항 12

판단된 이노베이션 공분산 비율이 기준값 이하가 아닐 때, 필터를 초기화하는 단계;

를 더 포함하는 단말 위치 필터링 방법.

청구항 13

필터 타임 갱신 단계는 보행자의 운동 특성이 평균적으로 일정한 속도가 유지된다고 가정하는 보행자 운동 모델 을 이용하는 단말 위치 필터링 방법.

청구항 14

필터 타임 갱신 단계는 보행자 추측항법 알고리즘(Pedestrian Dead Reckoning)을 이용하는 단말 위치 필터링 방 법.

청구항 15

상태변수는 보행자의 위치 및 속도인 단말 위치 필터링 방법.

청구항 16

상태변수는 보행자의 위치인 단말 위치 필터링 방법.

발명의 설명

기 술 분 야

측위 기술, 특히 부정확한 단말 위치를 필터링하는 기술에 관한 것이다.

[0001]

배 경 기 술

무선통신 인프라를 이용한 측위 기술은 인프라 종류 및 서비스 범위에 따라 다양하게 존재한다. GNSS(Global [0002]

Navigation Satellite System)은 지구 궤도상의 위성 신호를 이용하여 사용자의 위치를 결정하는 시스템이며, 미국의 GPS(Global Positioning System), 러시아의 GLONASS(Global Navigation Satellite System), 유럽의 Galileo 등이 현재 운용 중이거나 운용 예정이다. GNSS는 지구 전 지역을 서비스하도록 배치되며, 정밀한 시각 정보와 위성궤도정보를 포함하는 신호를 송출하는 위성부와 적어도 4개 이상의 위성신호를 수신하여 위치 및 속 도를 계산하는 수신부, 위성의 상태 및 궤도를 감시하고 제어하는 지상 제어부로 구성된다.

(6)

GNSS는 위성부와 수신부의 직접 가시선(Direct Line Of Sight)이 확보되는 평지나 교외지역에서는 10m 이내의 [0003]

높은 위치 정확도(Accuracy)와 가용성(Availability)을 제공하지만, 비 가시선(Non Line Of Sight) 구간인 도 심 밀집 지역에서는 다중경로 오차로 인해 위치 오차가 50m에 다다르고, 특히 실내 지역에서는 수신신호 감도가 저하되어 신호 획득을 하지 못해 위치 및 속도 결정이 불가능한 문제점이 있다.

셀룰러 기반 측위 기술은 이동통신 기지국의 위치정보와 측정신호를 이용하여 사용자의 위치를 결정하는 기술이 [0004]

며, 구체적으로 단말에서 수신 가능한 기지국 수에 따라 Cell-ID, E-OTD(Enhanced-Observed Time Difference), AFLT(Advanced-Forward Link Trilateration) 등으로 분류된다. 도심 및 교외 대부분의 지역을 서비스 범위로 가지는 이동통신 인프라의 특성상 실외뿐만 아니라 실내에서도 위치 결정이 가능하다는 장점을 가진다. 하지만 기지국의 배치 밀도에 따라 측위 정확도가 달라지고 평균적으로 약 100~800m의 비교적 낮은 위치 정확도를 가지 기 때문에, 수m 정도의 위치 정확도를 요구하는 실내외 항법 서비스 등에 적용하기는 어렵다.

Assisted GNSS는 사용자 단말에 내장된 GNSS 수신기의 최소 수신신호 감도를 향상시키고 초기위치 결정시간 [0005]

(Time To First Fix)을 단축시키기 위해 측위 서버로부터 보조 정보를 획득하는 기술을 의미한다. 이를 통해 미약 신호 환경인 도심 밀집지역에서 GNSS를 이용한 빠른 위치 결정을 가능하게 하지만, 실내지역에서는 신호가 매우 미약하여 큰 효과를 얻을 수 없다.

와이-파이 기반 측위 기술은 위의 실내 측위의 어려움을 극복하기 위한 방법으로서, 대표적으로 와이-파이 [0006]

AP(Access Point)의 위치 및 측정신호를 이용하여 단말의 위치를 계산하는 방법과 와이-파이 AP의 radio map을 이용한 Fingerprinting 방법이 있다. WiFi-AP 위치 기반 측위 방법은 차량 또는 보행자의 수집위치 및 각 와이 -파이 AP별 수신신호세기를 활용하여 와이-파이 AP의 위치를 추정하고 이를 활용하여 Trilateration, WCL(Weighted Centroid Localization), Monte-Carlo 등의 측위 알고리즘을 통해 단말의 위치를 계산한다.

Fingerprint 기반 측위 방법은 차량 및 보행자의 수집위치 및 각 와이-파이 AP별 수신신호세기를 가공하여 기준 위치의 radio-map을 생성한다. 최종적으로 해당 radio-map과 단말에서 측정된 각 AP별 와이-파이 측정 수신신 호세기의 패턴을 비교하여 최소 수신신호세기 오차를 가지는 기준 위치를 단말 위치로 추정한다.

분석결과를 종합해보면, 와이-파이 기반 측위 기술은 기존 GNSS, 셀룰러 기반 측위 기술 대비 실내 환경에서 정 [0007]

밀한 단말의 위치정보를 제공할 수 있다. 하지만 기존 와이-파이 기반 측위 기술은 위치정보 외에 또 다른 유 용한 정보인 방향정보(heaidng)를 제공하기 어렵기 때문에 비정상적인 위치정보를 필터링하기가 어렵다. 또한 단말을 소지한 보행 환경의 경우, 보행자가 비행기나 자동차 등과 비교시 보다 자유롭게 운동하기 때문에 수식 화된 운동 상태 방정식을 적용하는 것도 쉽지 않다.

한편, 센서 기반 측위 기술은 실내 환경에서 와이-파이 기반 측위 기술의 단점을 보완할 수 있는 기술적 특징을 [0008]

가지고 있다. 기본적으로, 센서 기반 측위 기술은 단말 내 또는 단말 외부의 가속도계(accelerometer), 자이로 스코프(gyroscope), 지자기계(magnetometer), 고도계(barometer), 경사계(inclinometer), 근접 센서(proximity sensor) 등을 하나 또는 복수 개 결합하여 단말의 위치를 계산하는 기술을 의미한다. 센서 기반 측위 기술의 장점은 첫째로 GNSS나 와이-파이 기반 측위 기술과 다르게 단말 외부의 환경에 영향을 거의 받지 않는다. 즉, 센서 내부의 물리적 특징(가속도, 속도, 회전속도 등)을 직접적인 측정정보로 활용하여 단말의 위치를 계산하기 때문에 해당 측정정보가 복잡한 실내 환경에 왜곡될 개연성이 크지 않다. 둘째로, 주변 측위 인프라 없이도 항 상 단말 측위가 가능하다. 즉, 와이-파이 기반 측위 기술의 경우 해당 건물 내에서도 와이-파이 AP가 설치된 환경에서만 단말 측위가 가능하기 때문에 와이-파이 AP가 설치되지 않은 영역에서는 측위가 불가능하다. 하지 만 센서 기반 측위 기술은 센서가 단말과 연결만 되어 있으면 항상 센서정보를 가져와 단말의 위치를 계산할 수 있기 때문에 단말 위치정보의 가용성이 크다. 셋째로, MEMS(Micro Electro-Mechanical Systems) 기술의 발전 및 스마트폰의 보급 확대를 통해 센서 가격이 매우 저렴해지고 있다. 이러한 현상은 스마트폰 내 센서 장착을 보편화시키고, 이를 통해 기존 GNSS 기술과의 결합을 용이하게 한다.

하지만 이러한 센서 기반 측위 기술도 극복해야 할 문제가 있다. 첫째로, MEMS 기술을 적용한 센서들의 경우 [0009]

센서 자체의 품질이 높지 않아서 사용 전에 편향(bias)이나 표류(drift) 등으로 나타나는 센서 오차성분을 제거 하는 교정(calibration) 과정을 반드시 거쳐야 한다. 그러나 교정 과정이 잘 수행되지 않으면, 측정정보를 이 용하여 계산된 단말의 위치 오차는 시간이 지남에 따라 급증하게 된다. 또한 센서마다 온도 등의 단말 환경에 의해 편향 또는 표류에 따른 오차 값이 다르기 때문에, 사용 단말마다 매번 교정을 수행해야 할 수도 있다. 둘 째로, 센서 기반 측위 기술은 절대 측위가 아닌 상대 측위이기 때문에 시작위치의 절대위치를 알아야지만 단말 의 절대위치를 알 수 있다. 이러한 단점을 극복하기 위해 절대위치 제공이 가능한 GNSS나 절대위치와 매핑된 와이-파이 기반 측위 기술과의 결합이 필요하다. 셋째로, 센서 기반 측위 기술은 측위 시작 전 교정 작업뿐만

(7)

아니라 측위 중간 중간에 보정(correction) 작업을 통해 누적된 위치 오차를 제거해야 장시간 정확한 단말 위치 제공이 가능하다. 단말 보정 역시 절대위치 제공이 가능한 GNSS 위치정보를 활용하며, 지도 내의 관심지점 (Points Of Interest, POI)도 보정에 활용될 수 있다.

발명의 내용

해결하려는 과제

와이-파이 신호를 수신하여 계산된 위치정보와, 센서정보를 결합하여 부정확한 단말 위치를 필터링할 수 있는 [0010]

기술적 방안이 개시된다.

과제의 해결 수단

일 양상에 따른 단말 위치 필터링 시스템은 와이-파이 신호로부터 계산된 위치정보 및 센서정보를 결합하여 부 [0011]

정확한 단말의 위치를 필터링하되, 비정상적인 위치정보를 제거하기 위한 지표를 사용하여 단말의 위치를 필터 링하는 필터를 포함할 수 있다.

일 실시예에 있어서, 필터는 칼만 필터 구조를 포함할 수 있다.

[0012]

일 실시예에 있어서, 필터는 비정상적인 위치 정보를 제거하기 위해 표준화된 이노베이션(innovation) 지표 및 [0013]

이노베이션의 공분산 비율 지표를 사용할 수 있다.

일 양상에 따르면, 필터는 이전 시각의 추정된 상태변수 및 공분산으로부터 이용하여 현재 시각의 추정된 상태 [0014]

변수 및 공분산을 생성하는 필터 타임 갱신부, 와이-파이 위치 및 센서정보를 포함하는 측정 정보와 필터 타임 갱신부의 생성 정보에 근거하여 표준화된 이노베이션 값을 계산하며, 이노베이션의 공분산 비율을 계산하는 품 질 추정 계산부, 품질 추정 계산부에 의해 계산된 표준화된 이노베이션 값이 기준값 이하인지 판단하고, 그 판 단 결과 기준값 이하일 경우 와이-파이 위치와 센서정보를 모두 신뢰하며, 기준값 이하가 아닐 경우 센서정보만 을 신뢰하는 표준 이노베이션 판단부, 표준 이노베이션 판단부의 신뢰 결과에 따라 제공되는 현재 시각의 측정 정보를 이용하여 현재 시각의 추정된 상태변수 및 공분산을 갱신하는 필터 측정 갱신부, 품질 추정 계산부에 의 해 계산된 이노베이션의 공분산 비율이 기준값 이하인지를 판단하는 이노베이션 공분산 비율 판단부, 및 이노베 이션 공분산 비율 판단부에 의해 판단된 이노베이션 공분산 비율이 기준값 이하일 때, 필터 측정 갱신부에 의해 갱신된 상태변수 및 공분산을 제공하는 필터링 위치 제공부를 포함할 수 있다.

일 양상에 따르면, 필터는 필터를 초기화하는 필터 초기화부를 더 포함할 수 있다.

[0015]

일 실시예에 있어서, 필터 초기화부는 이노베이션 공분산 비율 판단부에 의해 판단된 이노베이션 공분산 비율이 [0016]

기준값 이하가 아닐 때, 필터를 다시 초기화할 수 있다.

일 실시예에 있어서, 필터 타임 갱신부는 보행자의 운동 특성이 평균적으로 일정한 속도가 유지된다고 가정하는 [0017]

보행자 운동 모델을 이용할 수 있다.

일 실시예에 있어서, 필터 타임 갱신부는 보행자 추측항법 알고리즘(Pedestrian Dead Reckoning)을 이용할 수 [0018]

있다.

일 양상에 따른 단말 위치 필터링 방법은 이전 시각의 추정된 상태변수 및 공분산으로부터 현재 시각의 추정된 [0019]

상태변수 및 공분산을 생성하는 필터 타임 갱신 단계, 와이-파이 위치 및 센서정보를 포함하는 측정 정보와 필 터 타임 갱신부의 생성 정보에 근거하여 표준화된 이노베이션 값을 계산하며, 이노베이션의 공분산 비율을 계산 하는 품질 추정 계산 단계, 계산된 표준화된 이노베이션 값이 기준값 이하인지 판단하고, 그 판단 결과 기준값 이하일 경우 와이-파이 위치와 센서정보를 모두 신뢰하며, 기준값 이하가 아닐 경우 센서정보만을 신뢰하는 표 준화된 이노베이션 판단 단계, 표준화된 이노베이션 판단 단계의 신뢰 결과에 따라 제공되는 현재 시각의 측정 정보를 이용하여 현재 시각의 추정된 상태변수 및 공분산을 갱신하는 필터 측정 갱신 단계, 계산된 이노베이션 의 공분산 비율이 기준값 이하인지를 판단하는 이노베이션 공분산 비율 판단 단계, 및 판단된 이노베이션 공분 산 비율이 기준값 이하일 때, 갱신된 상태변수 및 공분산을 제공하는 필터링 위치 제공 단계를 포함할 수 있다.

(8)

일 양상에 따르면, 단말 위치 필터링 방법은 판단된 이노베이션 공분산 비율이 기준값 이하가 아닐 때, 필터를 [0020]

초기화하는 단계를 더 포함할 수 있다.

발명의 효과

개시된 시스템 및 방법은 와이-파이 신호를 수신하여 계산된 위치정보와 센서정보를 결합하여 부정확한 단말 위 [0021]

치를 필터링하는 기술적 방안을 제공한다. 특히, 기존 칼만 필터의 구조에 품질 추정부를 추가하고, 이로부터 계산된 2가지 필터링 지표인 표준화된 innovation과 innovation의 공분산 비율을 사용하여 와이-파이 위치 및 센서정보의 비정상적인 측정값을 제거하는 기능을 추가하였다. 이를 통해, 보다 신뢰 가능한 측정값을 사용함 으로써 필터링된 측위값의 위치 정확도를높이고, 필터링 고유의 스무딩 효과를 가져올 수 있다.

또한 개시된 필터를 사용함으로써, 와이-파이 AP가 설치되어 있지 않은 환경에서는 센서정보만을 이용하여 위치 [0022]

계산이 가능하므로, 측위 환경마다 특정 측위 기술을 선택할 필요 없이 보다 안정적이고 정확한 위치정보 제공 이 가능하다. 뿐만 아니라 개시된 필터를 통해 스무딩된 위치정보와 함께 속도정보도 추가로 제공할 수 있는 장점이 있다.

또한 개시된 필터는 와이-파이 위치정보의 신뢰성을 판단한 후 신뢰된 와이-파이 위치정보만 필터의 입력으로 [0023]

반영함으로써 기존 일반적인 결합 필터와 달리 신뢰도 높은 위치정보 제공이 가능하다.

또한 보행자의 경우 운동모델을 예측하기 어려운 문제를 극복하기 위해, 필터 타임 갱신부에 보행자 추측 항법 [0024]

알고리즘을 적용하고, 이후 필터 측정 갱신부에 와이-파이 위치정보를 반영하는 새로운 형태의 필터링 구조를 제안하였고, 이를 통해 구현 용이성 증가, 연산량 감소 등의 효과를 가져올 수 있다.

도면의 간단한 설명

도 1은 본 발명의 일 실시예에 따른 와이-파이 위치와 센서정보 결합을 통한 단말 위치 필터링 시스템의 블록도 [0025]

이다.

도 2는 본 발명의 일 실시예에 따른 와이-파이 위치와 센서정보 결합을 통한 단말 위치 필터링 방법의 흐름도이 다.

도 3은 본 발명은 다른 실시예에 따른 와이-파이 위치와 센서정보 결합을 통한 단말 위치 필터링 방법의 흐름도 이다.

도 4는 본 발명에 따른 와이-파이 위치와 센서정보 결합 필터 후 성능 개선 결과를 나타낸 그래프이다.

발명을 실시하기 위한 구체적인 내용

전술한, 그리고 추가적인 본 발명의 양상들은 첨부된 도면을 참조하여 설명되는 바람직한 실시예들을 통하여 더 [0026]

욱 명백해질 것이다. 이하에서는 본 발명을 이러한 실시예를 통해 당업자가 용이하게 이해하고 재현할 수 있도 록 상세히 설명하기로 한다.

도 1은 본 발명의 일 실시예에 따른 와이-파이 위치와 센서정보 결합을 통한 단말 위치 필터링 시스템 블록도이 [0027]

다. 도 1에 예시된 바와 같이, 단말 위치 필터링 시스템은 필터(10)를 포함한다. 필터(10)는 하드웨어적으로 프로세서에 구성될 수 있으며, 다수의 센서정보를 결합하여 필터링을 수행한다는 점에서 멀티 센서 융합 필터 (Multi-Sensor Fusion Filter)라 칭할 수 있다. 도시된 바와 같이, 필터(10)는 필터 초기화부(100), 필터 타 임 갱신부(200), 품질 추정 계산부(300), 표준화 이노베이션 판단부(400), 필터 측정 갱신부(500), 이노베이션 공분산 비율 판단부(600), 필터링 위치 제공부(700), 및 필터 발산 판단부(800)를 포함할 수 있다. 필터 초기 화부(100)는 필터 타임 갱신부(200)와 필터 측정 갱신부(500)에서 사용되는 프로세스잡음 공분산(Q) 및 측정잡 음 공분산(R)을 설정할 수 있다. 또한, 필터 초기화부(100)는 추정 상태 및 공분산 변수의 초기값을 설정하고, 표준화된 이노베이션(innovation) 또는 측정 잔여(measurement residual), 및 innovation 공분산 판단기준 (threshold)을 설정할 수 있다.

(9)

필터 타임 갱신부(200)는 이전 시각(t-1)의 추정된 상태변수 및 공분산으로부터 상태 천이 모델을 이용하여 현 [0028]

재 시각(t)의 추정된 상태변수 및 공분산을 생성할 수 있다. 일 실시예에 있어서, 보행자의 운동 상태를 추정 하고자 하는 경우, 보행자의 급격한 운동 변화는 없다고 가정하여 Position-Velocity 모델 또는 Velocity 모델 을 상태 천이 모델로 사용한다. 각 모델의 선택 여부는 측정값인 와이-파이 위치 및 센서정보의 공분산 특성과 연관되어 있을 수 있다.

필터 타임 갱신부(200)의 제 1 실시예로써, 보행자 운동 모델을 적용시 다음과 같다. 제 1 실시예에 있어서, [0029]

보행자의 순간적인 운동 특성이 자동차나 비행기처럼 급격히 변화하지 않는 특성에 근거하여 평균적으로 일정한 속도가 유지된다고 가정한다. 제 1 실시예에서, 상태변수로는 보행자의 위치(X, Y), 층(F) 및 속도(Vx, Vy)를 사용할 수 있다.

[0030]

aX or aY: random process that simulates the accelation of the mobile device [0031]

필터 타임 갱신부(200)의 제 2 실시예로써, 보행자 추측항법 알고리즘(Pedestrian Dead Reckoning, PDR)을 적 [0032]

용시 다음과 같다. 일반적으로 불규칙하고 자유로운 보행자의 운동특성은 기존 관성 모델로 예측하기 어렵기 때문에, 이에 대한 해결책으로 PDR 측위 알고리즘의 결과로 필터 타임 갱신(time update)을 수행하는 것이다.

보행자 추측항법은 보폭이 발생할 때마다 이전 보행위치로부터 현재 보행위치를 현재의 보폭, 보폭 길이, 방향 정보를 종합하여 계산하기 때문에 시간에 다른 보행자의 위치를 연속적으로 추정할 수 있다. 일 예에 따른 필 터 타임 갱신부(200)에 적용된 PDR 알고리즘은 다음과 같다. 제 2 실시예에서, 상태변수로는 보행자의 위치(X, Y)를 사용할 수 있다.

[0033]

여기서 dk는 보폭 길이, θk는 보행 방향을 의미하며, 필터 타임 갱신은 걸음이 인식될 때마다 반복된다.

[0034]

품질 추정 계산부(300)는 측정값의 품질을 판단하기 위해 다음과 같은 2가지 판단지표를 계산한다. 제 1 판단 [0035]

기준은 표준화된 innovation 값이다. 일반적인 innovation 값은 실제 측정값과 추정된 상태로부터 추정된 측정 값의 차이를 의미하며, 다음과 같은 수식으로 표현 가능하다.

[0036]

일 실시예에 있어서, 실제 측정값은 와이-파이 위치 및 센서정보이므로, innovation은 현재 시각의 와이-파이 [0037]

위치 및 센서정보 오차를 의미한다. 일반적으로, innovation covariance(Hk·Pk·Hk

T + Rk)는 상태 천이 모델의

불완전성에 의한 innovation covariance 성분(Hk·Pk·Hk

T)과 측정잡음에 의한 innovation covariance 성분(Rk) 의 합으로 구성된다. 일 실시예에 있어서, 측정값의 종류와 관계없이 보편적인 신뢰구간을 설정하기 위해, 신 뢰성 이론(reliability theory)에서 신뢰도 판단시 사용하는 지표인 표준화된 innovation 값을 계산한다.

[0038]

여기서, 표준화된 innovation 기준값(threshold)과 신뢰범위(%)의 관계는 표 1과 같이 정리할 수 있다.

[0039]

(10)

표 1 표준화된 innovation 기준값(threshold)

[0040] 신뢰범위(%)

1.00 67

1.29 80

1.65 90

1.96 95

2.58 99

예를 들어, 표준화된 innovation 기준값을 1.00으로 설정하고, 품질 추정 계산부(300)에서 계산된 표준화된 [0041]

innovation 값이 기준값 이하에 존재하면 해당 측정값이 67% 신뢰범위 위에 존재한다고 판단할 수 있다.

한편, 제 2 판단기준은 innovation의 공분산 비율값이다. 일반적으로, innovation covariance(Hk·Pk·Hk T + [0042]

Rk)는 상태 천이 모델의 불완전성에 의해 innovation covariance 성분(Hk·Pk·Hk

T)과 측정잡음에 의해 innovation covariance 성분(Rk)의 합으로 구성된다. Innovation의 공분산 비율값은 상태 천이 모델의 불완전 성에 의한 innovation covariance 성분과 측정잡음에 의한 innovation covariance 성분의 비율을 의미하며, 다 음과 같은 수학식으로 표현된다.

[0043]

표준화 이노베이션 판단부(400)는 계산된 표준화된 innovation이 기준값(threshold) 이하로 존재하는지 판단한 [0044]

다. 일 실시예에 있어서, 와이-파이 위치정보인 X, Y 값이 모두 기준값 이하로 존재하는지 판단하여 존재하면 와이-파이 위치와 센서정보를 모두 신뢰한다. 만약 이러한 조건을 만족하지 못하면, 와이-파이 위치정보(X, Y 값)는 신뢰하지 않고 센서정보만 신뢰한다.

필터 측정 갱신부(500)는 표준화 이노베이션 판단부(400)에서 결정한 기준에 따라 제공되는 현재 시각(t)의 측 [0045]

정정보를 이용하여 현재 시각(t)의 추정된 상태변수 및 공분산을 갱신할 수 있다. 필터 측정 갱신부(500)의 제 1 실시예에 따른 measurement로써, 센서정보 및 와이-파이 위치를 모두 적용하는 경우 다음과 같다.

[0046]

필터 측정 갱신부(500)의 제 2 실시예에 따른 measurement로써, 와이-파이 위치만을 적용하는 경우 다음과 [0047]

같다. 필터 측정 갱신부(500)의 제 2 실시예에서 PDR을 이용하여 보행자 운동위치를 추정하다가 와이-파이 위 치가 새로 계산되는 경우, 필터 측정값으로 반영하는 경우이다. 이러한 실시예의 경우, 상태변수가 보행자의 위치(X, Y)로 간단하기 때문에 제한된 연산처리능력 및 배터리를 가지는 모바일 단말의 구현시 유리하다.

[0048]

(11)

이노베이션 공분산 비율 판단부(600)는 품질 추정 계산부(300)에서 정의한 제 2 판단기준인 innovation의 공분 [0049]

산 비율값이 기준값 이하로 존재하는지 판단한다. 일반적으로, 측정잡음에 의해 innovation 공분산(Rk)은 상수 로 설정되기 때문에, 상태 천이 모델의 불완전성에 의한 innovation 공분산(Hk·Pk·Hk

T)이 커지면 innovation 공분산 비율값은 증가하게 된다. 이러한 특성을 이용하여, innovation 공분산 비율이 기준값 이상이 되면, 현 재 상태 천이 모델의 불완전성에 의해 필터가 발산되었다고 판단한다. 만약 기준값 이하이면, 계속해서 필터를 진행한다. 여기서, 기준값은 실험에 의해서 결정될 수 있으며, 만약 2.00이면 상태 천이 모델의 불완전성에 의 한 innovation 공분산의 2배까지 필터가 가용함을 의미한다.

필터링 위치 제공부(700)는 이노베이션 공분산 비율 판단부(600)에서 innovation 공분산값이 기준값 이하일 때, [0050]

필터 타임 갱신부(200)와 필터 측정 갱신부(500)를 거쳐 최종 필터링된 위치와 공분산 값을 제공하는 역할을 수 행한다. 그리고 필터 발산 판단부(800)는 이노베이션 공분산 비율 판단부(600)에서 innovation 공분산값이 기 준값 이하일 때, 필터를 초기화하는 역할을 수행한다.

도 2는 본 발명의 일 실시예에 따른 와이-파이 위치와 센서정보 결합을 통한 단말 위치 필터링 방법의 흐름도이 [0051]

다. 우선, 필터 초기화부(100)가 초기화를 수행한다(S100). 초기화가 완료되면, 필터 타임 갱신부(200)는 이 전 시각의 추정된 상태변수 및 공분산으로부터 현재 시각의 추정된 상태변수 및 공분산을 생성하는 필터 타임 갱신(Time update) 과정을 수행한다(S110). 일 실시예에 있어서, 필터 타임 갱신부(200)는 보행자 운동 모델을 이용하여 필터 타임 갱신 과정을 수행한다. 다음으로, 품질 추정 계산부(300)는 와이-파이 위치 및 센서정보를 포함하는 측정 정보와 필터 타임 갱신부(200)의 생성 정보에 근거하여 표준화된 innovation 값을 계산하며, innovation의 공분산 비율을 계산하는 품질 추정(Quality estimator) 계산 과정을 수행한다(S120). 그리고 표 준 이노베이션 판단부(400)는 품질 추정 계산부(300)에 의해 계산된 표준화된 innovation 값이 기준값 이하인지 판단하고, 그 판단 결과 기준값 이하일 경우 와이-파이 위치와 센서정보를 모두 신뢰하며, 기준값 이하가 아닐 경우 센서정보만을 신뢰하는 표준화된 이노베이션 판단 과정을 수행한다(S130).

필터 측정 갱신부(500)는 표준 이노베이션 판단부(400)의 신뢰 결과에 따라 제공되는 현재 시각의 측정정보를 [0052]

이용하여 현재 시각의 추정된 상태변수 및 공분산을 갱신하는 필터 측정 갱신(Measurement update) 과정을 수행 한다(S140). 이때, 필터 측정 갱신부(500)의 측정 갱신 대상 상태변수는 센서정보 및 와이-파이 위치정보이다.

도 2에 예시된 바와 같이, 필터 측정 갱신부(500)는 표준화된 innovation이 기준값 이하일 경우에는 와이-파이 위치와 센서정보를 모두 이용하여 현재 시각의 추정된 상태변수 및 공분산을 갱신하며, 표준화된 innovation이 기준값 이하가 아닐 경우에는 센서정보만을 이용하여 현재 시각의 추정된 상태변수 및 공분산을 갱신할 수 있다. 그리고 이노베이션 공분산 비율 판단부(600)는 품질 추정 계산부(300)에 의해 계산된 innovation의 공분 산 비율이 기준값 이하인지를 판단하는 innovation 공분산 비율 판단 과정을 수행한다(S150). Innovation의 공 분산 비율이 기준값 이하일 경우, 필터(10)는 최종 필터링된 위치와 공분산 값을 제공한다(S160). Innovation 의 공분산 비율이 기준값 이하가 아닐 경우, 필터(10)는 다시 초기화된다(S170).

도 3은 본 발명은 다른 실시예에 따른 와이-파이 위치와 센서정보 결합을 통한 단말 위치 필터링 방법의 흐름도 [0053]

이다. 도 3에 예시된 단말 위치 필터링 방법에 따른 S210 내지 S270은 도 2의 S110 내지 S170과 동일하나, S210과 S240만이 상이하다. 구체적으로, 도 3에 따르면, 필터 타임 갱신부(200)는 보행자 추측항법(PDR)을 이 용하여 필터 타임 갱신 과정을 수행한다(S210). 그리고 필터 측정 갱신부(500)는 표준 이노베이션 판단부(40 0)의 신뢰 결과에 따라 제공되는 현재 시각의 측정정보를 이용하여 현재 시각의 추정된 상태변수 및 공분산을 갱신하는 필터 측정 갱신(Measurement update) 과정을 수행한다(S140). 이때, 필터 측정 갱신부(500)의 측정 갱신 대상 상태변수는 와이-파이 위치정보만이다. 상술한 바와 같이, 도 3에 따른 실시예는 와이-파이 위치만 을 적용하는 경우이다. 이러한 실시예의 경우, 상태변수가 보행자의 위치(X, Y)로 간단하기 때문에 제한된 연 산처리능력 및 배터리를 가지는 모바일 단말의 구현시 유리하다.

이제까지 본 발명에 대하여 그 바람직한 실시예들을 중심으로 살펴보았다. 본 발명이 속하는 기술 분야에서 통 [0054]

상의 지식을 가진 자는 본 발명이 본 발명의 본질적인 특성에서 벗어나지 않는 범위에서 변형된 형태로 구현될 수 있음을 이해할 수 있을 것이다. 그러므로 개시된 실시예들은 한정적인 관점이 아니라 설명적인 관점에서 고

(12)

려되어야 한다. 본 발명의 범위는 전술한 설명이 아니라 특허청구범위에 나타나 있으며, 그와 동등한 범위 내 에 있는 모든 차이점은 본 발명에 포함된 것으로 해석되어야 할 것이다.

부호의 설명

100 : 필터 초기화부 200 : 필터 타임 갱신부 [0055]

300 : 품질 추정 계산부 400 : 이노베이션 판단부

500 : 필터 측정 갱신부 600 : 이노베이션 공분산 비율 판단부 700 : 필터링 위치 제공부 800 : 필터 발산 판단부

도면 도면1

(13)

도면2

(14)

도면3

(15)

도면4
