Hard Landing이 항공기 구조물에 미치는 영향성 연구
A Study of the Effects of Hard Landing on Aircraft Structure
오 용 규* 심 상 기** 신 기 수**
Yong-Kyu Oh Sang-Ki Sim Ki-Su Shin
Abstract
Aircraft MLG and wing structures have been recognized as fatigue critical structures and exposed to the risk of fatigue crack initiation and propagation. Furthermore, these structures are frequently subjected to serious dynamic loading condition during a Hard Landing which may lead to their failure. Especially, structural integrity of MLG and wing components is decreased as the flight time increased because of the fatigue damage accumulated on the aircraft.
In this study, the effects of Hard Landing on the MLG and wing components of aging aircraft were evaluated by using numerical approach. To achieve the aim, a finite element model has been developed and simulations were conducted by varying the landing conditions. As a result, it was revealed that the high stress concentration phenomenon was occurred at the lower Side Brace of MLG. Thereby, the intensified inspection for the lower Side Brace should be considered to prevent unexpected aircraft mishap.
Keywords : Stress, Fatigue Crack, Hard Landing, MLG(Main Landing Gear), Aircraft
1. 서 론
항공기 주륜 착륙장치(Main Landing Gear)는 착륙 시 발생하는 충격 하중을 완화시키는 역할을 담당한다.
운용 특성상 주륜 착륙장치에는 항공기 착륙시 많은 피로가 누적될 가능성이 높다. 또한 누적된 피로는 균 열로 발전될 수 있어, 항공기 안전에 위협 요소로 작 용하고 있다.
†2011년 5월 20일 접수～2011년 7월 22일 게재승인 * 공군 38전대 정비대대
** 국방대학원 무기체계학과
책임저자 : 오용규([email protected])
특히 장기운영 항공기의 경우 Hard Landing과 같 은 비정상적인 착륙 상황은 이러한 피로균열을 일시 파단으로 진전시킬 수 있다. 그러므로 Hard Landing 이 주륜 착륙장치 및 날개에 미치는 영향성을 정량 적으로 해석할 필요가 있다. 또한 응력 분포 특성에 대한 해석 결과는 장기운영 항공기에 적합한 정비를 수행하기 위한 기초자료로 활용될 수 있을 것으로 판 단된다.
본 연구에서는 1970년대에 도입되어 현재 30년 이상 운영된 항공기를 대상으로 해석을 수행하였다. 항공기 의 착륙장치와 날개기골을 유한요소로 모델링한 후 강 체면에 충돌시켜 Hard Landing이 주륜 착륙장치 및 날 개에 미치는 영향성을 평가하였다.
2. 이론적 배경
충격이란 물체의 위치, 속도 혹은 가속도가 갑작스 럽게 변화하여 짧은 순간에 많은 에너지가 물체에 전 달되는 현상을 말한다. 일반적으로 높은 충격 하중을 받은 구조물의 경우 일부분 또는 전체적인 변형 현상 을 겪기도 한다. 충돌 역학은 외부 역학과 내부 역학 으로 구분 할 수 있다. 외부역학에서는 충돌 항공기의 강체운동과 주변 유체의 효과를 고려하여 충돌에 의 한 충격량과 에너지소산 정도를 평가한다. 반면 내부 역학에서는 충돌시 소산되는 에너지가 동체를 손상시 키는 현상을 중심으로 해석한다.
가. 외부역학
충돌 후 초기 운동에너지의 일부분은 피충돌체의 소 산에너지로 흡수되며(), 충돌체와 피충돌체는 충돌 전보다 작은 운동에너지를 가지게 된다. 이러한 충돌 을 비탄성 충돌이라 정의하며, 본 연구에서는 착륙장 치와 강체(바닥면)의 접촉현상을 비탄성 충돌 문제로 다룬다. 충돌과정에서 외부역학적 관계는 운동량 및 에너지 보존에 관한 식 (1)과 (2)로 표현할 수 있다.
Momentum Equilibrium
∙ ∙ ∙ (1)
Energy Equilibrium
∙∙
∙ (2)여기서,
: Mass of striking body : Mass of struck body
: Velocity of striking body prior to collision : Velocity of struck body prior to collision
: Velocity of the combined striking and struck body after contact
: Total Dissipated(of Absorbed) Energy due to Collision
나. 내부역학
충돌의 내부 역학에 대한 해석 방법은 간이식, 간이 해석법, 간이유한요소 해석법 및 비선형 유한요소 해
석법 등 네가지로 나눌 수 있다. 본 연구에서는 구조 물간의 접촉, 재료적 비선형성, 파단 등의 상황을 가 장 적합하게 표현 할 수 있는 비선형 유한요소 해석 법을 사용하였다.
내부역학에서는 충돌시 접촉 및 파손에 의해 소산 되는 에너지가 유발시키는 손상과 구조응답 문제를 다루게 된다. 충돌과정에서 발생한 비가역적 소산에 너지()는 구조물의 소성변형, 압괴(Crushing), 찢김 (Tearing), 파괴(Fracture) 등의 형태로 구조물 내부로 흡수된다. 이 에너지는 소성변형 에너지( ), 감쇄(), 마찰(), 온도상승()의 합 으로 식 (3)과 같이 표현할 수 있다.
(3)
여기서,
: Total Dissipated(or Absorbed) Energy due to Collision
: Plastic Strain Energy : Damping Energy : Friction Energy : Thermal Energy
3. 유한요소 모델링
가. 유한요소 모델
본 연구는 착륙 진입각별로 주륜 착륙장치와 날개 에 발생하는 응력집중 부위 및 하중 경로를 분석하기 위해 수행되었다. 그러므로 착륙장치의 타이어와 완충 기의 경우 강체 운동으로 묘사하였다. 또한 본 연구의 목적이 실제 응력집중 부위와 검사대상 부위의 일치 성을 판단하기 위한 것이므로 착륙장치의 충격완화 효과를 감안하여 실제 하중의 10%만을 부여 하였다.
해석범위는 착륙 직전․후 0.014초로 설정하였다. 항 공기 착륙 형태별 주륜 착륙장치 및 날개에 가해지는 응력을 계산하기 위해서는 다양한 착륙조건을 묘사하 여야 한다. 본 연구에서는 항공기 진입속도는 고정시 키고 진입각만을 변화시켜 해석을 진행하였다. 모델링 은 MSC. Patran(2008R2)으로 구현하였으며, 수치 해석 은 비선형 동적해석 프로그램인 Nastran. Sol 700을 이 용하였다.
Fig. 1과 Fig. 2는 본 연구를 위해 사용된 날개와 착 륙장치 모델을 보여주고 있다. 모델은 날개 기골과 주 륜 착륙장치가 연결된 결합체 그리고 착륙장치가 접 지하는 강체면으로 구성되어 있다. 강체면은 활주로를 묘사한 것이다. 먼저 날개 기골은 대상 기종의 정비교 범에 명시되어 있는 제원에 따라 2D Surface로 단순화 하여 모델링하였다. 착륙장치의 경우 원통형으로 구성 되어 있어 3D Solid Mesh를 이용하여 FEA Model을 구현하였다. 결과값의 수렴성 평가를 통해 각 모델의 Mesh 크기는 1mm로 결정하였고 Node 수는 16,704개, Element 수는 12,744개이다
a) 날개 설계도
b) 모델링 형상 Fig. 1. 날개기골 유한요소모델
Fig. 3은 착륙장치 및 날개 기골을 결합한 형상을 보여주고 있다. 날개 기골과 착륙장치 결합은 RBE2를 사용하였다. RBE2는 연결부에서 서로 일치하지 않는 두 요소망을 쉽게 결합할 수 있는 강체 요소의 특성을 갖고 있다.
a) 착륙장치 설계도 b) 모델링 형상 Fig. 2. 착륙장치 유한요소모델
날개기골
주륜 착륙장치
강체면
Fig. 3. 착륙장치 날개기골 결합 모델
Fig. 4는 항공기 기골 부위별 재질 현황이며, Table 1은 각 재질별 물성치 자료이다. 항공기 기골별 물성 치는 정비교범에 명시되어 있는 자료를 참고하였다.
Fig. 4. 기골 부위별 재질현황

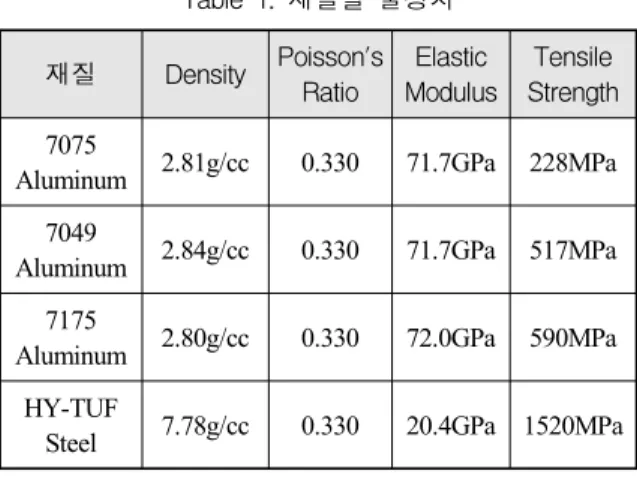

Table 1. 재질별 물성치
재질 Density Poisson's Ratio
Elastic Modulus
Tensile Strength 7075
Aluminum 2.81g/cc 0.330 71.7GPa 228MPa 7049
Aluminum 2.84g/cc 0.330 71.7GPa 517MPa 7175
Aluminum 2.80g/cc 0.330 72.0GPa 590MPa HY-TUF
Steel 7.78g/cc 0.330 20.4GPa 1520MPa
나. 하중 및 경계조건
본 연구에서는 항공기의 하중을 13,000lbs로, 무게중 심의 위치를 MAC(Mean Aerodynamics Chord : 표준공 력시위) 13%로 가정하여 해석을 진행하였다. 경계조 건은 Fig. 5와 같이 바닥면은 X, Y, Z 축에 대해 3자 유도를 구속하였으며, 항공기 날개 및 착륙장치의 구 조물에 대해서는 C.G점에 의한 기울림을 방지하기 위 해 Y축에만 2자유도(좌우방향)을 구속하였다.
X축 Z축 Y축
C.G
Fig. 5. 유한요소해석 경계조건
4. 착륙 속도 및 진입각 설정
가. 착륙 속도 설정
Fig. 6의 항공기 착륙속도는 공기 역학적 특성을 반 영한 그래프로 항공기의 중량 및 무게중심 조건을 통
해 착륙속도를 산출할 수 있다. 본 연구에서 가정한 하중(13,000lbs) 및 무게중심(MAC 13%)을 고려시 적 정한 착륙속도는 144knot이다.
Fig. 6. 항공기 착륙속도 Index
나. 착륙 진입각 설정
Table 2는 항공기 착륙속도 및 진입각을 종합한 내 용이다. 항공기 착륙 진입각은 정비교범에 명시된 주 륜 착륙장치의 분당 하강율 한계치를 참조하여 계산 하였다. Hard Landing 조건은 미육군 ADS(Aeronautical Design Standard)에 명시된 자료를 준용하였다.
Table 2. 해석대상 착륙 Type
구 분 Normal Maximum Hard Landing
진입각 약 2° 약 3° 약 5°
진입속도 144knots(=74.08m/s) 전진속도 74.05m/s 74.01m/s 73.82m/s 하강속도 1.62m/s 3.04m/s 6.10m/s
5. 해석결과
가. 착륙장치 응력분포
Fig. 7과 같이 착륙장치 응력집중 현상은 착륙 진입 각과 무관하게 Side Brace 부위에서 발생되었으며 응력 의 세기만 진입각도에 비례하여 증가하였다.
Table 3은 진입각별 Side Brace에 가해지는 응력크기 를 나타낸 것이다. Table에서 보인바와 같이 착륙각이
2°에서 3°로 증가하는 경우 최대응력 값은 32%증가한 반면 3°에서 5°로 증가한 경우에는 12%가 증가하여 증가량이 감소하였다. 일반적으로 하강속도 증가시 착 륙장치 주 구조물(Strut)과 Side Brace에서 발생하는 응 력의 크기도 상승한다. 특히, Side Brace의 경우 착륙시 발생하는 Spin-Up 효과로 인해 응력이 발생하게 된다.
그러므로 하강속도 증가에 따른 대부분의 하중은 주 구조물에서 담당하나 일부 하중은 Side Brace에도 영향 을 주는 결과를 보여주고 있다.
a) 전체모습
b) 확대모습
Fig. 7. 착륙장치 응력집중 부위
Table 3. 진입각별 최대응력값(착륙장치)
진입각 2° 3° 5°
최대응력값 342Mpa 451Mpa 506Mpa
나. 날개 기골 응력분포
Fig. 8은 진입각별 발생된 주요 응력집중 부위와 최 대응력 집중부위를 표시한 것이다. 진입각별로 응력집 중 부위는 일정한 패턴을 보이며 진행되는 현상이 확
인되었다. 응력이 발생되는 부위는 착륙장치 격실에서 부터 시작되어 날개 Root 부위로 분산되었다.
최대응력집중부위 286Mpa
a) 진입각 2°
최대응력집중부위 316Mpa
b) 진입각 3°
최대응력집중부위 340Mpa
C) 진입각 5°
: 응력집중 부위 Fig. 8. 진입각별 응력집중 부위(날개 기골)
다. 착륙장치 및 날개 기골 최대응력값 비교
해석 결과 착륙장치의 최대응력값은 Fig. 9와 같이 진입각이 2°, 3°, 5°인 경우 응력크기는 각각 342Mpa, 451Mpa, 506Mpa로 나타났다. 이를 통해 진입각이 커 질수록 최대응력값도 상승하는 것을 알 수 있었다. 그
러나 날개 기골에서의 최대응력값은 진입각이 2°, 3°, 5° 증가하는 경우 각각 286Mpa, 316Mpa, 340Mpa로 상 대적으로 변화량이 크지 않음을 알 수 있었다. 이를 통해 착륙 시 착륙장치에서 대부분의 응력을 흡수하여 날개 기골에 미치는 영향성은 상대적으로 낮은 것을 알 수 있다.
Fig. 9. 최대응력값 비교
라. 내부 에너지(Internal Energy) 분석
Fig. 10은 진입각도별 내부에너지 흡수량을 보여주고 있다. Fig. 10에서 보인바와 같이 착륙시 항공기 착륙 장치 및 날개 기골에 흡수되는 내부에너지는 진입각 2° 및 3°에서 큰 차이가 없었다. 하지만 5°로 진입할 경우에는 진입각 2°에서의 에너지 흡수량에 비해 약 2 배 가까운 양의 에너지가 내부로 흡수되는 것을 알 수 있었다. 이는 5° 진입의 경우 하강속도가 상승하여 날 개에 가해지는 외부에너지가 큰 폭으로 증가했기 때문 인 것으로 분석되었다. 순간적으로 이런 큰 에너지의 흡수는 내부의 기골에 상당한 하중을 주게 되며 일시 파단을 일으키는 주된 요소가 될 수 있음을 판단할 수 있다.
진입각 5°
진입각 3°
진입각 2°
접지시점
Fig. 10. 진입각별 내부에너지 흡수량
6. 결 론
본 연구는 Hard Landing이 장기운영 항공기의 주륜 착륙장치와 날개에 미치는 영향을 분석하기 위해 수 행되었다. 특히 항공기 진입 각도별 응력 집중 부위 및 크기를 평가하기 위해 항공기 주륜 착륙장치 및 날개에 대한 FEA Model을 구현하고 수치해석 방법을 이용하였다. 연구 결과, 날개 기골의 경우 착륙 진입각 별 응력 크기에 큰 변화가 없었으나, 착륙장치는 진입 각별 응력수치가 크게 상승하였다. 특히 Hard Landing 시 하강속도 증가에 따른 응력은 착륙장치 주 구조물 을 통해 날개 기골로 전달된다. 그러나 착륙 시 발생 하는 Spin-Up 효과 등 일부 Side Load의 발생으로 Side Brace에 응력이 발생되었다.
내부 에너지량은 정상착륙과 비교 시 약 2배 가까이 증가하므로 내부에 피로균열이 존재하는 경우 일시 파 단으로 진행될 확률이 매우 높을 것으로 판단된다. 따 라서 Hard Landing 점검 시 착륙장치의 Side Brace 부 위에 대한 비파괴 검사를 수행하는 등 보다 세밀한 정 비활동이 수행되어야 할 것으로 판단된다.
