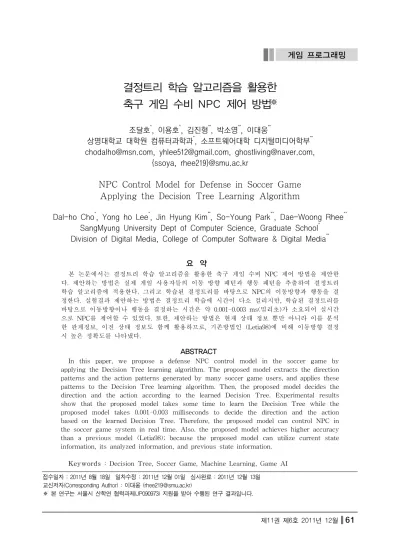

결정트리 학습 알고리즘을 활용한 축구 게임 수비 NPC 제어 방법※
조달호*, 이용호*, 김진형**, 박소영**, 이대웅**
상명대학교 대학원 컴퓨터과학과*, 소프트웨어대학 디지털미디어학부**
[email protected], [email protected], [email protected], {ssoya, rhee219}@smu.ac.kr
NPC Control Model for Defense in Soccer Game Applying the Decision Tree Learning Algorithm
Dal-ho Cho*, Yong ho Lee*, Jin Hyung Kim**, So-Young Park**, Dae-Woong Rhee**
SangMyung University Dept of Computer Science, Graduate School* Division of Digital Media, College of Computer Software & Digital Media**
요 약
본 논문에서는 결정트리 학습 알고리즘을 활용한 축구 게임 수비 NPC 제어 방법을 제안한 다. 제안하는 방법은 실제 게임 사용자들의 이동 방향 패턴과 행동 패턴을 추출하여 결정트리 학습 알고리즘에 적용한다. 그리고 학습된 결정트리를 바탕으로 NPC의 이동방향과 행동을 결 정한다. 실험결과 제안하는 방법은 결정트리 학습에 시간이 다소 걸리지만, 학습된 결정트리를 바탕으로 이동방향이나 행동을 결정하는 시간은 약 0.001-0.003 ms(밀리초)가 소요되어 실시간 으로 NPC를 제어할 수 있었다. 또한, 제안하는 방법은 현재 상태 정보 뿐만 아니라 이를 분석 한 관계정보, 이전 상태 정보도 함께 활용하므로, 기존방법인 (Letia98)에 비해 이동방향 결정 시 높은 정확도를 나타냈다.
ABSTRACT
In this paper, we propose a defense NPC control model in the soccer game by applying the Decision Tree learning algorithm. The proposed model extracts the direction patterns and the action patterns generated by many soccer game users, and applies these patterns to the Decision Tree learning algorithm. Then, the proposed model decides the direction and the action according to the learned Decision Tree. Experimental results show that the proposed model takes some time to learn the Decision Tree while the proposed model takes 0.001-0.003 milliseconds to decide the direction and the action based on the learned Decision Tree. Therefore, the proposed model can control NPC in the soccer game system in real time. Also. the proposed model achieves higher accuracy than a previous model (Letia98); because the proposed model can utilize current state information, its analyzed information, and previous state information.
Keywords : Decision Tree, Soccer Game, Machine Learning, Game AI 접수일자 : 2011년 8월 18일 일차수정 : 2011년 12월 01일 심사완료 : 2011년 12월 13일
교신저자(Corresponding Author) : 이대웅 ([email protected])
※ 본 연구는 서울시 산학연 협력과제(JP090973) 지원을 받아 수행된 연구 결과입니다.
1. 서 론
현재 시장에 출시되어 있는 축구 게임은 시뮬레 이션 게임과 매니지먼트 게임의 2가지 유형으로 구분된다. 시뮬레이션 게임은 사용자가 시합에 참 가하는 게임이고 매니지먼트 게임은 감독이나 구 단주가 되어 축구팀을 운영하는 게임을 말한다. 우 리나라의 경우는 EA Sports의 피파 시리즈와 Konami의 위닝 일레븐 시리즈로 대표되는 시뮬레 이션 게임이 인기를 끌고 있다.
온라인 게임으로 한정해서 살펴보면 피파 온라 인이 2006년 6월 서비스 이후 최고 동시접속자 15 만 명을 기록하였다. 이후 현재까지도 국내 게임 순위에서 상위권을 차지하며 스포츠 게임 분야에 서 독보적인 위치를 차지하고 있다[1]. 피파 온라 인의 인기에 힘입어 국내 게임 업체에서도 다양한 온라인 축구 게임을 출시하였다. 하지만 프리스타 일 풋볼을 제외하고는 시장에 연착륙한 게임이 없 는 실정이다. 이미 완성도가 높은 해외 게임이 소 개되어 국내게임이 비교우위를 확보하기 어려웠기 때문이다.
이러한 점은 특이 AI 부분에서 두드러지게 나 타난다. AI 기술의 부재로 인해 현재 온라인 게임 의 경우 프리스타일 풋볼같이 골키퍼만을 AI로 구 현하여 서비스 하는 중이다. 이러한 접근방법은 사 용자들이 수비수보다는 공격수를 선호하며, 종종 게임도중 무단이탈하여 NPC(Non Player Character)로 대체되는 경우에 적절히 대응할 수 없다는 한계가 있다.
따라서 본 논문에서는 축구 게임 NPC를 자동 으로 제어하는 방법을 제안한다. NPC가 적극적으 로 공격할 경우 사용자들의 흥미를 떨어뜨릴 수 있으므로, NPC는 수비역할에 충실하도록 설계하 였다. 앞으로 2장에서는 NPC 제어와 관련된 기존 연구에 대해 살펴본다. 3장에서는 제안하는 축구 게임 수비 NPC 제어방법에 대해 자세히 설명하고 4장에서는 제안하는 방법이 실제 사용자와 얼마나 유사하게 게임을 진행하는지 실험을 통해 평가한
다. 마지막으로 5장에서 결론을 맺는다.
2. 관련연구
게임에서 NPC를 제어하기 위해서는 다음과 같 은 특징을 고려해야 한다. 무엇보다 실시간으로 NPC를 제어할 수 있도록 의사 결정이 고속으로 처리되어야 한다. 또한, 게임 진행패턴이 단조롭지 않아서 사용자가 실제 다른 사용자와 경기를 하고 있다는 느낌이 들어야 한다. 이러한 점을 고려하여 그동안 FSM(Finite State Machine), 퍼지논리, 유전자 알고리즘, 신경망, 결정트리 등을 이용한 접근방법이 제안되었다[2].
FSM은 NPC가 행동해야 하는 유한개의 상태 를 정의하고, 조건에 따라 상태를 전이함으로써 행동을 제어한다. FSM은 구현이 쉽고 구조가 안 정적인 장점이 있지만, 단순하여 행동의 결과가 쉽 게 예측될 수 있다[3,4]. 반면 FSM을 복잡하고 정 교하게 구성하면 설계자의 주관적인 직관이나 경 험에 의존하는 경우가 많아 개발과 수정 보완, 확 장성 측면에서 어려움이 많다[3].
퍼지 논리는 애매한 표현을 처리하기 위해 사용 되는 AI 기법이다. 참 또는 거짓으로 표현되는 전 통적인 논리가 아닌 “어느 정도”나 “얼마나”같은 말로써 수식되는 것들에 대한 논리이다[5,6]. 하지 만 퍼지 논리를 활용하다 보면, 서로 연관되는 집 합이 너무 많이 늘어나는 조합 폭발이라는 상황이 발생할 수 있다. 이러한 경우 퍼지 논리 체계의 연 산 속도가 느려지고 유지, 보수하기가 힘들어지는 문제가 발생한다[6].
유전자 알고리즘은 자연의 진화과정과 유전법칙 에 영향을 받은 메타 휴리스틱 알고리즘이다. 유전 자 알고리즘은 일반적으로 개체의 모집단 정의 적 합도에 따른 선택 단계, 후손을 생성하기 위한 교 배 단계, 그리고 새로운 후손발생을 유도하기 위한 돌연변이 단계를 거치며 최적의 해를 탐색한다. 유 전자 알고리즘은 복잡한 해공간의 탐색성능이 우
수하여 변수와 제약이 많은 대형 수리문제를 푸는 데 적합한 기법이다. 또한 범용성이 좋아 다양한 문제에 적용이 용이하다는 장점을 갖는다[7,8]. 유 전자 알고리즘에서 출현할 수 있는 염색체들의 개 수는 모형 안의 유전자의 개수에 따라 지수 승으 로 증가한다. 따라서 연산을 하는 데 상당한 시간 이 필요하기 때문에 게임 AI에 실시간으로 적용하 기에는 어려움이 따른다[10].
신경망은 단순성을 유지하면서도 기계 학습의 장점들을 제공하는 기법이다. 사람의 두뇌가 어떻 게 작동하는지를 연구함으로써 인식과 지능에 대 한 모델을 만든 것이다. 신경망의 큰 특징은 학습 능력으로, 규칙을 정해주지 않아도 학습을 통해 지 속적으로 더 나은 행동을 찾아 낼 수 있는 것이다 [9]. 신경망의 성능은 입력 층, 출력 층간 연결가중 치의 전체적인 상태에 따라 결정된다. 따라서 성능 을 높이려면 연결이 많아져야 한다. 따라서 게임에 실시간으로 적용하기에는 시간이 너무 오래 걸릴 수 있다[3,10].
결정트리는 몇 가지 입력 속성에 기초하여 예측 결과를 반환하는 기법이다. 결정트리는 분류나 예 측의 근거가 명확하며 어떠한 속성들이 결과에 결 정적인 영향을 주는 가를 쉽게 파악할 수 있다.
영향력이 큰 속성을 찾는 학습시간은 다소 걸리지 만, 일단 트리가 구축 되면 결정 결과를 찾는 속도 가 빠르다. 그리고 학습을 통해 결정트리를 구축하 므로 유지, 보수와 확장이 용이하다[11,12,13]. 그 러나 주어진 결정 근거 속성이 단순하면 정확도가 낮을 수 있으므로, 결정 근거 속성을 정교하게 정 의해야 한다.
이러한 점을 고려하여, 본 논문에서는 NPC가 실제 사용자와 보다 유사하게 게임을 진행할 수 있도록, 게임의 현재 상태 정보뿐만 아니라 NPC 와 선수들의 관계 정보 및 과거 상태 정보도 함께 활용한다. 그리고 FSM은 성능개선 및 확장이 어 렵다는 문제점을 고려하여 제안하는 방법은 인공 지능 학습기법을 사용한다. 그리고 게임에 실시간 으로 적용하기에는 퍼지논리, 유전자, 신경망 알고
리즘의 적용속도가 다소 느릴 수 있으므로, 제안하 는 방법은 결정트리 학습 알고리즘을 이용한다. 다 음 장에서는 제안하는 축구 게임 수비 NPC 제어 를 위한 학습 및 적용방법에 대해 살펴본다.
3. 결정트리를 이용한 축구 게임
본 논문에서 제안하는 방법은 [그림 1]과 같이 학습 단계와 적용 단계로 나눌 수 있다. 학습 단계 에서는 먼저 숙련된 사용자에게 실제 게임을 수행 하도록 하여 게임 상태 정보를 저장한다. 저장된 게임 상태 정보에서 결정 근거 속성과 결정 결과 를 추출하여 자동으로 결정트리를 학습한다[12].
한편, 축구 게임 서버 시스템에서 현재 게임 상태 를 제안하는 방법의 적용 단계에 전달하면, 게임의 현재 상태에서 결정 근거 속성을 추출하고 결정트 리의 결정 결과를 게임에 적용한다. 이해를 돕기 위해 제안하는 방법의 적용 단계를 먼저 설명하고, 이를 어떻게 학습했는지를 설명한다.
[그림 1] 시스템 구성도
3.1 적용단계
제안하는 방법을 적용하는 축구 게임 서버 시스 템에서는 사용자에게 캐릭터의 이동방향 및 행동 정보를 키보드와 마우스로 입력받는다. 축구 게임 서버 시스템에서 캐릭터의 이동방향은 [그림 2]의 (a)와 같이 동, 북동, 북, 북서, 서, 남서, 남, 남동,
⒜ NPC 이동 방향 후보
슛 패스
슬라이딩태클 서서태클 태클안함
⒝ NPC 행동 후보
⒞ 현재 게임 상태
⒟ 게임 적용 예: 동쪽 방향(→) 슬라이딩 태클 [그림 2] 게임화면과 이동방향 및 행동 예
NPC 위치
공의 위치
같은팀 선수A 위치
상대팀 선수A 위치
같은팀 선수B 위치
상대팀 선수B 위치
... NPC 위치
공의 위치
NPC와 공의 거리
NPC 이전 이동방향
NPC 이전 행동
NPC 주변 같은팀 선수 수
NPC 주변 상대팀 선수 수
공 주변 같은팀 선수 수
공 주변 상대팀 선수 수 (-14,20) (-10,20) (-19,-25) (-10,20) (124,32) (-10,20) ... (-14,20) (-10,20) 4 동쪽 태클 안함 2 2 2 2
⒜ 현재 게임 상태 ⒝ 결정 근거 속성
NPC와 공의 거리 < 10 :
| NPC의 이전 이동 방향이 북쪽 : ↑
| NPC의 이전 이동 방향이 동쪽 : →
| NPC의 이전 이동 방향이 서쪽: ←
| NPC의 이전 이동 방향이 남쪽: ↓
| NPC의 이전 이동 방향이 북동쪽: ↗
| NPC의 이전 이동 방향이 북서쪽: ↖
| NPC의 이전 이동 방향이 남동쪽: ↘
| NPC의 이전 이동 방향이 남서쪽: ↙
…
NPC와 공의 거리 < 10 :
| NPC주변 상대팀 선수 수 <= 2 :
| | NPC주변 같은 팀 선수 수 >= 2 : 슬라이딩태클
| | NPC주변 같은 팀 선수 수 < 2 : 서서태클
| NPC주변 상대팀 선수 수 > 2 : 태클안함
…
⒞ 이동 방향 결정트리 적용 예 ⒟ 행동 결정트리 적용 예
[그림 3] 결정트리 적용 예
이동방향 없음의 9가지 경우가 가능하다. 캐릭 터의 행동정보는 [그림 2]의 (b)와 같이 슛, 패스, 서서태클, 슬라이딩태클, 태클안함의 5가지 경우가 가능하다.
따라서 사용자는 [그림 2]의 (c)처럼 공을 가진 상대 공격수가 NPC 가까이에 있고, NPC가 태클 에 실패해도 도와줄 수 있는 같은 팀 선수가 주위 에 있다면, [그림 2]의 (d)처럼 공을 빼앗기 위해 슬라이딩 태클을 시도할 수 있다.
동일한 게임 상태에 대해, 제안하는 방법은 다 음과 같은 순서로 NPC를 제어한다. 먼저, 축구 게 임 서버 시스템에서는 [그림 2]의 (c)와 같은 현재 게임 상태를 [그림 3]의 (a)와 같이 각 캐릭터와 공의 위치를 좌표 값으로 표현하고, 이를 제안하는 방법의 적용단계에 전달한다. 이동 방향이나 행동 에 더 적합한 속성을 찾기 위해서, 제안하는 방법 은 전달받을 위치정보를 분석하고, [그림 3]의 (b) 와 같은 결정 근거 속성을 추출한다.
이때, NPC와 공의 x, y좌표는 그 자체가 유용 할 수 있으므로 결정 근거 속성으로 그대로 사용 하고, NPC와 공과의 거리도 중요하므로 분석하여 결정 근거 속성에 추가한다. 이전 이동방향이나 이 전 행동 값도 중요하므로 포함한다. 한편, 같은 팀
NPC 위치
공의 위치
같은팀 선수A 위치
상대팀 선수A 위치
같은팀 선수B 위치
... NPC 위치
공의 위치
NPC와 공의 거리
NPC 이전 이동방향
NPC 이전 행동
NPC 주변 같은팀 선수 수
NPC 주변 상대팀 선수 수
공 주변 같은팀 선수 수
공 주변 상대팀 선수 수
이동 방향 행동
(-14,20) (-10,20) (-19,-25) (-10,20) (124,32) (-14,20) (-10,20) 4 동쪽 태클
안함 2 2 2 2 →
슬라 이딩 태클 (10,90) (0,-20) (-24,32) (-20,40) (10,-90) (10,90) (0,-20) 110 북쪽 태클
없음 1 3 1 1 ↑ 태클
없음 (4,-20) (10,100) (70,-93) (14,56) (25,10) (4,-20) (10,100) 120 남쪽 태클
없음 0 1 2 3 ↘ 태클
없음 (200,-22) (200,-20) (-20,74) (200,-24) (183,25) (0,-22) (-100,-20) 100 남쪽 서서태클 3 4 4 6 ↓ 서서 태클 (-20,-10) (10,-20) (-13,48) (500,-90) (0,30) (-20,-10) (10,-20) 31 서남쪽 태클
없음 0 2 6 3 ↙ 태클
없음
... ...
⒜ 현재 게임 상태 ⒝ 결정 근거 속성 추출 결과 ⒞결정결과
[그림 4] 학습 집합의 예 선수들과 상대팀 선수들의 위치정보 자체 보다는
NPC나 공 주변에 있는 각 팀의 선수 수가 이동방 향이나 행동에 더 큰 영향을 끼칠 수 있으므로 이 를 분석하여 결정 근거 속성에 추가한다. 이렇게 추출한 결정 근거 속성 값을 [그림 3]의 (c)와 (d) 와 같은 결정트리에 적용하여 결정 결과를 추론한 다. 마지막으로, 추론한 결정 결과를 축구 게임 서 버 시스템에 전달하고, 실제로 이를 바탕으로 NPC를 제어한다.
예를 들어, [그림 2]의 (c)와 [그림 3]의 (a)의 현재 게임 상태는 NPC 가까이 공이 있고 NPC 주변에 같은팀 선수 2명과 상대팀 선수 2명이 있 다는 것을 나타낸다. NPC가 태클을 하지 않으면 서 동쪽으로 이동 중 이었다고 가정하면, [그림 3]
의 (b)와 같은 결정 근거 속성 값을 추출할 수 있 다. 이를 [그림 3]의 (c) 이동방향 결정트리에 적 용하면, 제안하는 방법은 NPC와 공의 거리가 10 미만으로 매우 가깝고 이전에 동쪽으로 이동 중 이었으므로 계속 동쪽으로 이동하라고 결정한다.
그리고 [그림 3]의 (d) 행동결정트리에 적용하면, 제안하는 방법은 NPC와 공의 거리가 10 미만으로 매우 가깝고 NPC 주변 상대팀 선수가 2명이고 NPC 주변 같은 팀 선수가 2명 이므로 슬라이딩 태클을 시도한다. 이러한 결정 결과를 바탕으로 축
구 게임 서버 시스템에서는 [그림 2]의 (d)와 같이 동쪽방향으로 슬라이딩 태클을 시도한다.
3.2 학습단계
결정트리의 학습 단계는 [그림 1]에서 보듯이 게임의 현재 상태를 포함하고 있는 게임 상태 정 보를 수집하는 단계, 현재 게임 상태 정보로부터 결정 근거 속성 값을 추출하는 단계, 그리고 추출 된 결정 근거 속성 값으로부터 결정트리를 학습하 는 단계로 진행된다.
첫째, 게임 상태 정보를 수집하는 단계에서는 실제 축구에 대한 경험이 많은 사용자들을 대상으 로 10:10 축구 게임을 실제로 진행하여 캐릭터의 행동을 게임 상태 정보에 저장한다. [그림 4]는 게 임 상태 정보를 통해 얻은 학습 집합의 일부를 보 여준다. 본 논문에서는 결정트리를 이용하여 수비 NPC의 움직임을 제어하는 것이 목적이다. 따라서 한 번의 단위 시간 당 입력된 사용자들의 움직임 중 수비 팀 선수들의 움직임만을 분석하여 사용한 다.
둘째, 결정 근거 속성 추출하는 단계에서는 수 집된 게임 상태 정보에서 NPC 제어에 영향력이 있는 의미 있는 속성을 찾아낸다. 즉, 공이나 선수
결정 근거 속성 설명
위치 정보
nx npc의 x좌표
ny npc의 y좌표
bx 공(ball)의 x좌표
by 공(ball)의 y좌표
nb npc와 공(ball)과의 거리
선수들 연관 정보
bo 공(ball) 주변 상대팀(opponent team) 선수 수 bm 공(ball) 주변 같은팀(my team) 선수 수
no npc 주변 상대팀(opponent team) 선수 수 nm npc 주변 같은팀(my team) 선수 수 과거
상태 정보
pd npc의 이전 방향(previous direction) pa npc의 이전 행동(previous action)
[표 1] 중요 속성들의 상세설명 들의 단순한 위치정보에서 NPC 주변의 상대팀 선
수 수나 공 주변의 같은 팀 선수 수를 분석하여 추출한다.
셋째, 결정트리를 학습하는 단계에서는 이러한 다양한 결정 근거 속성들 중에서 NPC의 이동 방 향과 NPC의 행동에 영향을 많이 주는 속성을 바 탕으로 결정트리를 생성한다. 이동방향과 행동에 영향을 미치는 속성이 서로 다르기 때문에 [그림 3]의 (c)와 (d)처럼 각각 결정트리를 학습한다.
일반적으로 결정트리 학습 방법은 먼저 각 결정 근거 속성에 대해 정보 이득량 (Information Gain)을 계산한다. 계산된 값에 따라 학습 집합을 가장 잘 분류하는 최적속성을 선택하고, 이를 바탕 으로 학습 집합을 분류한다. 학습 집합에 대해 일 관성 있는 가설을 찾을 때까지 최적속성의 선택과 정과 학습 집합의 분류과정을 반복하여 결정트리 를 확장해나간다.
4. 실험 및 평가
숙련된 사용자들이 골키퍼를 제외한 10:10 축구 게임을 수행하고 28,950개의 게임 상태 정보를 수 집하였다. 게임 상태 정보는 각 선수 및 공의 위치 정보를 바탕으로 사용자가 어떻게 캐릭터를 제어 했는지를 포함한다. 수집된 게임 상태 정보의 90%
인 26,055개는 결정트리 학습을 위해 사용하고, 10%인 2,895개는 결정트리의 정확도를 분석하기 위해 사용한다. 정확도는 결정트리에 적용한 결정 결과와 실제로 사용자가 캐릭터를 제어한 결과가 일치하는 비율로 평가한다. 또한 축구 게임서버 시 스템에 실시간 적용이 가능한지 확인하기 위해 하 나의 패턴을 입력하였을 때 결과가 나오는 시간을 intel(R) core(TM) i7 920 cpu, 6기가 램, Windows XP 32bit 환경에서 측정하여 평균값으 로 계산하였다.
정확도를 평가하는 실험에서는 [표 1]과 같이 11개의 결정 근거 속성을 사용한다. 이들은 NPC
와 공의 위치정보, 이전 , 선수들 연관정보로 분류 할 수 있다. 전체 속성 중 정확도를 가장 높일 수 있는 속성을 하나씩 추가하면서, [표 2]와 같이 정 확도의 변화추이를 살펴보았다. 결정 근거 속성 전 혀 없이 이동방향을 가장 잘 추론할 수 있는 방법 은 항상 “이동방향 없음”을 선택하는 것이다. 9가 지 이동방향 중 “이동방향 없음”은 [표 2]의 ‘없음’
처럼 전체 실험집합에서 33.71%로 가장 많이 나 타났다.
실험집합에서 정확도가 가장 높은 속성은 “NPC 의 이전방향(pd)”으로 64.28%의 정확도를 보였다.
이는 연속적으로 움직임이 이루어지는 축구 게임 의 특성상 캐릭터가 동쪽방향으로 이동 중 이라면 한동안 계속 동쪽방향으로 움직이기 때문이다.
“NPC의 이전방향(pd)”에 “공 주변 상대팀 선수 (bo)”를 함께 고려할 때 정확도가 0.11%로 가장 많이 증가하여 64.39%가 되었다. 이는 주변에 상 대팀이 없으면 방향을 바꾸지 않고 계속 이동하지 만, 상대팀이 나타나면 이동방향을 바꾸기 때문이 다. 그리고 이 두 속성에 “공의 x좌표(bx)”를 추 가하면 정확도가 0.24%가 향상되어 64.63%가 되 었다. 이는 캐릭터는 공이 있는 위치로 이동하려는
경향이 있기 때문이다.
학습 실험
정확도 증감 정확도 증감
없음 33.46 - 33.71 -
pd 67.65 - 64.28 -
pd, bo 67.70 △0.05 64.39 △0.11 pd, bo, bx 68.55 △0.85 64.63 △0.24 pd, bo, bx, bm 70.40 △1.85 61.90 ▽2.73
pd, bo, bx,
bm, by 72.47 △2.07 59.62 ▽2.28 pd, bo, bx,
bm, by, nm 75.34 △2.87 56.89 ▽2.73 pd, bo, bx, bm,
by, no, nm 77.03 △1.69 54.89 ▽2 pd, bo, bx, bm,
by, no, nm, ny 78.55 △1.52 54.30 ▽0.59 pd, bo, bx, bm,
by, no, nm, ny, pa 78.71 △0.16 53.33 ▽0.97 pd, bo, bx, bm, by,
no, nm, ny, pa, nb 81.27 △2.56 52.92 ▽0.41 pd,bo,bx, bm,by, no,
nm,ny,pa, nb, nx 81.87 △0.6 49.22 ▽3.7 [표 2] NPC 이동 방향의 정확도
네 가지 이상의 속성을 사용할 경우 학습 집합 의 정확도가 증가하지만 실험 집단에서의 정확도 는 오히려 감소되었다. 이는 결정 근거 속성을 충 분히 활용할수록 학습 집합의 정확도는 개선되지 만, 실험집합은 자료부족 문제로 인해 정확도가 떨 어지기 때문이다.
한편, [표 3]은 행동결정 정확도를 가장 높일 수 있는 속성을 하나씩 추가할 때 정확도가 어떻게 변화하는지 나타낸다. 결정근거 전혀 없이 행동을 가장 잘 추론할 수 있는 방법은 항상 ‘태클 없음’
을 선택하는 것이다. 슬라이딩 태클, 서서태클, 태 클 없음의 세 가지 수비 행동 중 태클 없음은 전 체 실험 집합에서 98.17% 거의 대부분을 차지하 였다. 결정근거 속성을 추가하여도 대부분의 경우 98.17%의 정확도를 넘지 못하였다. 단, NPC와 공
학습 실험
정확도 증감 정확도 증감
없음 98.13 - 98.17 -
nb 98.13 - 98.17 -
nb, no 98.13 △0 98.17 - nb, no, pd 98.15 △0.02 98.20 △0.03 nb, pd, no, bm 98.14 ▽0.01 98.17 ▽0.03
nb, pd, no,
bm, pa 98.14 △0.0 98.17 - nb, pd, no,
bm, pa, ny 98.27 △0.13 97.96 ▽0.21 nb, pd, no,
bm, pa, ny, bo 98.32 △0.05 97.96 - nb,pd,no,bm,
pa,ny,bo,bx 98.38 △0.06 97.89 ▽0.07 nb,pd,no,bm,pa,
ny,bo,bx,nx 98.44 △0.06 97.89 - nb,pd,no,bm,pa,
ny,bo,bx,nx,by 98.48 △0.04 97.69 ▽0.2 nb,pd,no,bm,pa,ny,
bo,bx,nx,by,nm 98.50 △0.02 97.75 △0.06 [표 3] NPC 행동의 정확도
과의 거리(nb), NPC 주변 상대팀 선수 수(no), 이 전 이동방향(pd)을 고려할 경우 정확도가 0.03%증 가하여 98.20%가 되었다. 이는 공을 가지고 있는 상대팀이 주변에 있을 때 태클을 시도하려는 경향 이 있기 때문이다.
마지막으로 기존방법과 제안하는 방법의 성능을 비교분석하기 위해서, [표 4]와 같이 동일한 실험 환경에 대해 (Letia98)[13]을 적용하였다. (Letia98) 의 방법은 선수들 간의 거리와 각도만을 이용하여 결정트리를 생성하였다. [표 4]에서 제안방법은 [표 2]와 [표 3]에서 가장 높은 정확도를 보인 3가 지 속성을 이용한 경우를 나타낸다.
(Letia98) 제안방법
이동 방향
정확도 학습 88.53 68.55
실험 41.52 64.63
속도 학습 0.098 0.001
실험 0.077 0.002
행동
정확도 학습 98.48 98.15
실험 98.55 98.20
속도 학습 0.020 0.001
실험 0.020 0.003
[표 4] 기존방법과의 성능 비교
(Letia98)의 경우는 이동방향의 학습 집단에서 매우 높은 정확도를 보인반면 실험집합에서는 매 우 낮게 나타났다. 이는 결정 근거 속성이 너무 많 아 자료부족문제가 심각하게 나타났기 때문이다.
반면, (Letia98)은 행동의 실험집합은 매우 높은 정확도를 보였다. 태클을 시도할 때 NPC와 공과 의 거리, NPC와 상대팀 선수와의 거리정보가 중 요한데, (Letia98)은 이들을 모두 활용할 수 있지 만 제안하는 방법은 NPC와 공과의 거리만 고려할 수 있기 때문이다. 또한 (Letia98)에 비해 제안방 법의 처리속도가 몇 십 배 이상 빠르다. 이는 제안 방법에서 사용하는 결정 근거 속성의 수가 (Letia98)에 비해 작고, 주변 선수 수의 속성 값은 10가지 이하로 한정적이지만, (Letia98)에서 사용 하는 거리정보는 실수 값으로 매우 다양하게 나타 날 수 있다.
5. 결 론
본 논문에서는 결정트리 학습방법을 이용하여 축구 게임에서 수비 NPC를 제어하는 방법을 제안 하였다. NPC가 적극적으로 공격할 경우 사용자들 의 흥미를 떨어뜨릴 수 있으므로, NPC는 수비역 할에 충실하도록 설계하였다. 제안하는 방법의 특 징은 다음과 같다.
첫째, 축구 게임 시스템에서 실시간으로 NPC를
제어할 수 있다. 결정트리를 학습하는 과정은 다소 시간이 걸리지만, 학습된 결정트리를 게임에 적용 하여 NPC의 행동을 결정하는 시간은 0.001 ~ 0.003ms 이었다. 제안하는 방법을 축구 게임 서버 시스템에 적용한 결과 실시간으로 움직이는 것을 확인하였다.
둘째, 제안하는 방법은 실제 10:10 축구 게임에 서 단순한 위치정보뿐만 아니라 선수들 간의 관계 정보, 이전상태 정보도 학습에 활용하였다. 일반적 으로 사용자는 한 방향으로 계속 이동하려는 경향 이 있으므로, 이동방향을 결정할 때에는 이전 이동 방향 속성이 큰 영향을 끼친다. 제안하는 방법은 각 선수들 간의 거리나 각도정보를 이용한 (Letia98)보다 이동방향을 결정할 때 높은 정확도 를 보여주었다.
셋째, 제안하는 방법은 결정트리 학습 방법을 이용하므로, 유지보수 및 확장이 용이하다. 일단 결정트리의 속성 값들이 정해지게 되면, 숙련된 사 용자들의 게임 상태 정보를 추가하여 좀 더 정확 한 학습결과를 생성할 수 있다.
향후 추가 연구를 통하여 수비뿐만 아니라 공격 도 할 수 있도록 결정트리를 학습 하고자 한다. 즉 슛과 패스를 포함한 축구 게임에서 일어날 수 있 는 모든 행동을 학습하여 축구 게임 NPC를 위한 결정트리를 구축 할 수 있다. 또한 팀 전술을 위한 인공지능을 추가하여 단순히 NPC 개개인의 움직 임만이 아닌 진형을 유지하는 인공지능을 구현하 고자 한다.
참고문헌
[1] 게임트릭스, http://www.gametrics.com/
[2] 임차섭, 김태용, “게임 NPC지능 개발을 위한 부하분산과 그룹 행동을 지원하는 유연한 플랫 폼 구조”, 전자공학회 논문지, 43권, CI편 제 2 호, 2006년 3월
[3] Mat Buckland, “Programming Game AI by Example”, Wordware Publications, 2005.
[4] 양정모, 조경은, 엄기현, “적응형 NPC 생성을
위한 FSM의 동적 활용 방안”, 한국멀티미디어 학회지 제11권 제9호, pp.1258-1266
[5] 문성원, 조형제, “퍼지 확장 기법을 이용한 온 라인 게임에 적합한 지능적 AI기법”, 게임학회 논문집, 8권, 3호, pp.77-85, 2008
[6] Mark Deloura외 공저, “Game Program Gems (Mason McCuskey-비디오 게임을 위한 퍼지 논리)”, pp.416-428, 정보문화사, 2001
[7] 조성형, 강신진, “유전자 알고리즘을 사용한 타 워 디펜스 공격대의 자동 구성 기법‘, 게임학회 논문집, 11권, 2호, pp.19-28, 2011
[8] 강신진, 신승호, 조성현, “유전자 알고리즘을 사용한 게임 레벨 디자인 기법”, 컴퓨터그래픽 스학회논문지 제15권 제4호, pp.13-21
[9] 권오광, 박종구, “유전 알고리즘과 신경망을 이 용한 RPG 게임 캐릭터의 제어”, 한국게임학회 지 제6권 제2호 13-22
[10] Steve Rabin외 47인, “AI Game Programming Wisdom(Alex J. Champandard – 잘 알려지지 않은 신경망 기법)”, pp.855-868, 정보문화사, 2003
[11] 박소영, 곽용재, 정후중, 황영숙, 임해장, “한국 어 구문분석의 효율성을 개선하기 위한 구문제 약규칙의 학습”, 정보과학회눈문지, 29권, 9호, pp.755-765, 2002
[12] J. Ross Quinlan, “C4.5: Programs for Machine Learning”, Morgan Kaufmann Publishers, 1993.
[13] Ioan Alfred Letia, Marius Joldos, Calin Cenan, Diana Zaiu and Alina Andreica,
“Decision trees and rule induction in simulated soccer agents”, Lecture Notes in Computer Science, 1998, Volume 1456, Collective Robotics, pp. 110-122
