Ultimate Strength Assessment of Ship Stiffened Panel under Arctic Conditions

극지환경을 고려한 선체보강판 구조의 최종강도 평가

김양섭․ 박대겸․ 김상진․ 이동훈․ 김봉주․ 하연철․ 서정관^†․ 백점기

부산대학교 선박해양플랜트기술연구원 (로이드선급 우수연구센터, 부산대-로이드선급 국제공동연구소)

Ultimate Strength Assessment of Ship Stiffened Panel under Arctic Conditions

YangSeop Kim․DaeKyeom Park․SangJin Kim․DongHun Lee․BongJu Kim․YeonChul Ha․JungKwan Seo^†․JeomKee Paik The Korea Ship and Offshore Research Institute, Pusan National University (The Lloyd's Register Foundation Research Centre of Excellence)

This is an Open-Access article distributed under the terms of the Creative Commons Attribution Non-Commercial License(http://creativecommons.org/licenses/by-nc/3.0) which permits unrestricted non-commercial use, distribution, and reproduction in any medium, provided the original work is properly cited.

Environmental changes, especially global climate change, are creating new routes to reduce a shipping service distance in Arctic area.

The Arctic routes are shorter than 60% of existing ways Panama or Suez canal). For this reason, ship owners prefer to navigate in Arctic area and a transportation of goods though the Arctic area is increasing. But the low temperature in Arctic condition changes the material properties. Especially, the material will be brittle and strength will increase. And an ultimate strength analysis of ship stiffened panels is changed depending on temperatures. In present study, the ultimate strength analysis of stiffened panels in double hull oil tankers is performed under various low temperatures with the material properties obtained by tensile coupon test. The analytical method as named ALPS/ULSAP was used for analysis method and 6 kinds of temperature (20, 0, -20, -40, -60 and -80℃) were considered to investigate the effect of Arctic conditions.

Keywords : Arctic conditions(극지 환경), Low temperature(저온), Ultimate strength(최종강도), Ship stiffened panel(선체보강판), Analytical method(해석적 방법)

1. 서 론

지속되는 지구온난화로 인해 극 지역의 결빙 면적이 감소하면 서 북극 항로에 대한 관심이 높아지고 있다. 북극해항로(Northern Sea Route, NSR) 와 북서항로(northwest route) 를 이용하면 기 존 항로에 비해 수송 거리 및 수송 소요 시간이 단축되고, 이는 더 많은 경제적 이익을 창출할 뿐 아니라, 연료의 사용량을 줄이며, 온실 가스인 CO2 배출 감소에도 기여한다. 이러한 북극항로의 경 제적, 환경적 이점들로 인해 북극항로를 항해할 수 있는 신조선박 설계 및 기존선박의 운용가능성에 대한 검토가 필요하다.

이러한 선박은 극지환경에 노출되며, 극지환경에 대한 구조물 의 안전성 평가가 필수로 요구된다. 특히, 재료적 특성 관련한 연 구 (Park, et al., 2012; Min, et al., 2011; Park, et al., 2011)는 많이 수행되어져 왔고, 선박 구조물 (판, 보강판, 선각) 의 구조강 도 대한 상온 상태에서의 최종강도 특성, 초기처짐 영향, 붕괴특 성특성에 관련한 다양한 연구가 되어왔다 (Paik, et al., 2008;

Paik & Seo, 2009a; 2009b; Paik, et al., 2011; Kim, 2012;

Park, et al., 2007; Choung, et al., 2011; Yim, et al., 1981;

Lee, 1985). 그러나 선체 구조강도에 대한 저온 특성 효과에 관 한 연구는 부족하며, 극지 운항을 하기 위한 선박의 설계 기준을 위해서 극지환경을 고려한 선박의 최종강도 특성 규명이 이루어 져야 한다. 본 연구에서는 저온 환경 하에서의 선박을 이루는 기 본적인 부재인 선체 보강판의 최종강도 규명을 위한 연구를 수행 하였다. 이는 실제 구조물이 자신의 임무를 더 이상 수행할 수 없 는 한계상태 설계기법으로서, 신뢰성 있고 경제적 측면에서 더욱 타당한 설계를 가능하게 해준다 (Paik & Thayamballi, 2003). 본 연구에서는 다양한 선종의 보강판의 압축 최종강도를 평가하고 자, 해석적 방법인 ALPS/ULSAP(Analysis of Large Plated Structures / Ultimate Limit State Assessment Program) 을 이용 하였으며, 이를 상온 (20°C) 에서의 값과 비교 분석을 하였다.

2. 온도에 따른 재료 물성치

저온 환경에서 선체 보강판의 최종강도를 평가하기 위해 저온 환경을 선정하였다. Fig. 1 에서 북극지역의 연간 온도 분포를 나 타내고 본 연구에서는 이를 토대로 상온 (R.T.: 20°C) 에서

-80°C 까지의 온도를 해석 범위로 선정하였다. 일반적으로 선박 에 주로 사용되는 AH32 강재와 저온용 강재로 알려진 DH32 강 재를 대상재료로 선정하였다.

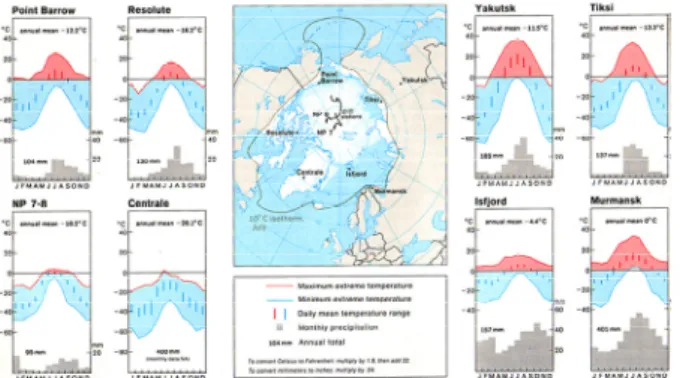

Fig. 1 Arctic station climatologies (Wikipedia, 2014)

St re ss

Strain

St re ss

Strain

Fig. 2 Engineering stress versus engineering strain curves from tensile coupon tests at room and low temperatures (Park, et al., 2012).

최근 ASTM (2004) 및 ISO (2000) 을 따른 저온 재료 인장시험 을 통해 AH32 와 DH32 강재의 재료특성을 수행하였다 (Park, et al., 2012). Fig. 2는 공칭 응력 - 변형률 선도를 나타내고, 본 연 구에서는 실험결과를 바탕으로 보강판 최종강도 계산을 위한 AH32, DH32 강재의 항복응력 값을 보간법을 통하여 정의하였다.

항복응력 값은 실제 시험에서 얻어진 항복응력을 고장력 강재 의 최소요구치인 315MPa 으로 보정해준 뒤 각 온도에서의 항복

응력 값을 구하였다. Fig. 3 에서는 실제 실험결과와 보정된 항복 응력 값을 보여준다.

-200 -150 -100 -50 0 50

300 400 500 600

700 Grade AH

Grade DH Grade AH Grade DH

σ

(M P a)

Temperature (

C)

: Experimental value of yield stress : Experimental value of yield stress : Applied value of yield stress : Applied value of yield stress

Fig. 3 Experimental value and applied value of yield stress of AH32 and DH32 steel according to temperature

Fig. 4 에서 AH 강재와 DH 강재 모두 온도가 감소함에 따라 재료의 항복응력이 증가하는 것을 알 수 있다. 두 강재 모두 비슷 한 경향으로 증가하고, AH 강재의 경우 -40°C 부터 항복 응력이 증가하기 시작하지만, DH 강재는 AH 강재와는 다르게 -20°C 부 터 항복응력이 증가하는 것을 알 수 있다.

-100 -80 -60 -40 -20 0 20 40 310

320 330 340 350 360

σY (MPa)

Temperature (^oC)

-100 -80 -60 -40 -20 0 20 40 310

320 330 340 350 360 370

σY (MPa)

Temperature (^oC)

(a) Grade AH (b) Grade DH Fig. 4 Yield stress of AH32 and DH32 steel

according to temperature

3. 최종강도 평가

3.1 대상 구조물

기존 운항중인 선박이 북극항로 운항 시, 선박의 최종한계상태 기준 운항가능성 분석을 위하여 다양한 선종에 대한 검토가 필요 하다. 이에 본 연구에서는 세계 물동량에 주요한 부분을 차지하 는 VLCC, Suezmax, Aframax 그리고 Panamax 급 이중 선체 유 조선의 보강판을 고려하였다.

선박의 종굽힘모멘트가 작용하는 하중상태인 새깅(sagging)

2 2

3

eq x x y y Y

           

(a) Plasticity at the corners

(b) Plasticity at the longitudinal

mid-edges

(c) Plasticity at the transverse

mid-edges 및 호깅(hogging) 상태에 대한 압축력이 작용하는 갑판부의 보강

판과 선저부의 보강판을 검토해야한다. 그러나 저온 환경 하에서 의 흘수 아래 부분의 구조물은 해수의 특성상 저온 영향을 받지 않으므로, 극저온 환경에 노출 되기 쉬운 갑판부의 보강판을 대 상 구조물로 선정 하였다.

a B

(a) VLCC class double hull oil tanker

(b) Suezmax class double hull oil tanker

(c) Aframax class

double hull oil tanker (d) Panamax class double hull oil tanker Fig. 5 Schematic of a deck stiffened panel of four types

b

N. h_w A.

t_w t_p

b

N. ^A.

h_w t_w t_p

b_f t_f

b

N. A.

h_w t_w tp

bf

tf

(a) Flat bar (b) Angle bar (c) Tee bar Fig. 6 Schematic of three kinds of stiffeners

Fig. 5 는 본 연구에 사용된 보강판의 형상을 보여주며, Fig. 6 과 Table 1은 해당되는 보강판의 보강재 형상 및 치수를 보여준 다. 실제 선박의 경우 갑판부의 판두께는 위치 별로 다르기 때문 에, Table 1 의 tp 는 등가두께를 적용 하였다.

3.2 ALPS/ULSAP의 최종강도평가법

본 연구에서는 보강판의 최종강도 해석에 ALPS/ULSAP (2013) 프로그램을 사용하였다. ALPS/ULSAP은 설계공식을 이용 한 판 및 보강판의 최종강도 해석프로그램으로, 그 정확성은 범

용 비선형 유한요소 해석 프로그램과 비교 연구를 통해 이미 입 증 되었다 (Paik, at al., 2010).

ALPS/ULSAP 은 해당 구조물이 판재일 경우와 보강판일 경우 를 고려하여 다른 설계 공식을 이용하게 되는데, 우선 판의 최종 강도 해석을 위해서는 Fig. 7 에서 보는 바와 같이 세가지 경우로 나누어서 계산한다.

Fig. 7 Calculating the ultimate strength of plates in ALPS/ULSAP (Paik & Thayamballi, 2003)

첫째, 판의 네 모서리에서 소성이 일어나는 경우, 둘째 길이방 향 중앙부의 양 끝단에서 소성이 일어나는 경우 그리고 폭 방향 중앙부의 양 끝단에서 소성이 일어나는 경우이다. 각각의 경우 von-Mises 식을 기초로 하여 산정되며, 이 중 가장 작은 값을 해 당 판의 최종강도라고 평가한다.

또한 ALPS/ULSAP 은 보강판의 최종강도를 계산하기 위해 6 가지의 붕괴모드를 나누어 계산하여 이중 가장 작은 값을 보강판 의 최종강도라고 정의한다. Fig. 8 은 ALPS/ULSAP 에서 나타나 는 보강판의 6가지 붕괴모드를 보여주고 있다.

Mode I 은 보강재의 치수가 작아서 보강재와 판재 모두 붕괴 되는 현상이고, Mode II 는 판에 의한 붕괴로서, 2축 압력이 작용 할 때 판재만 붕괴되는 현상이다. Mode III - V 는 보강재에 의한 붕괴로, Mode III 는 Perry-Robertson 식에 의거하여 보강판이 Beam-column 형태로 붕괴되고, Mode IV 는 보강재의 웨브에 좌 굴이 일어나는 붕괴형태, 보강재가 옆으로 누워버리는 tripping 현상이 발생하는 Mode V, 그리고 전단면 소성에 의해 붕괴되는 Mode VI 이 있다.

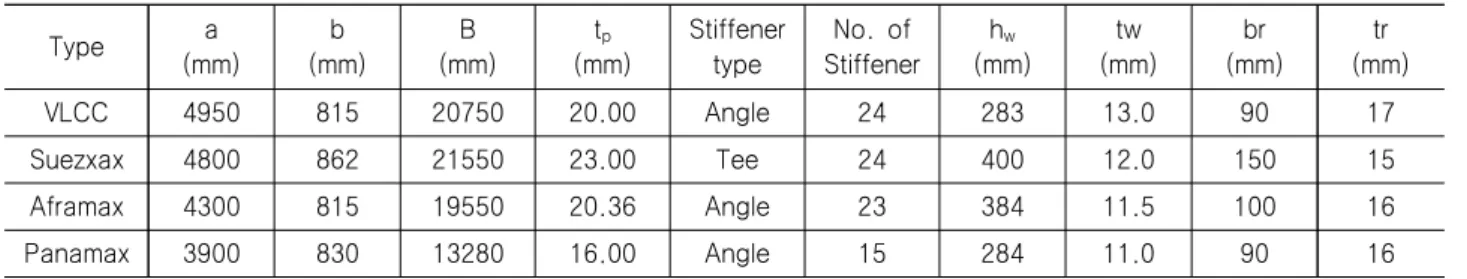

Table 1 Dimensions of stiffened panels on deck of double hull oil tankers

Type a

(mm)

b (mm)

B (mm)

t_p (mm)

Stiffener type

No. of Stiffener

h_w (mm)

tw (mm)

br (mm)

tr (mm)

VLCC 4950 815 20750 20.00 Angle 24 283 13.0 90 17

Suezxax 4800 862 21550 23.00 Tee 24 400 12.0 150 15

Aframax 4300 815 19550 20.36 Angle 23 384 11.5 100 16

Panamax 3900 830 13280 16.00 Angle 15 284 11.0 90 16

(a) Mode I - overall collapse (σc < σY)

(b) Mode II - plate induced collapse (σc < σY)

(c) Mode III - stiffener induced collapse by beam-column type collapse (σc < σY)

(d) Mode IV - stiffener induced collapse by web buckling (σc < σY)

(e) Mode V - stiffener induced collapse by tripping (σc < σY) (f) Mode VI - Gross yielding (σc = σY)

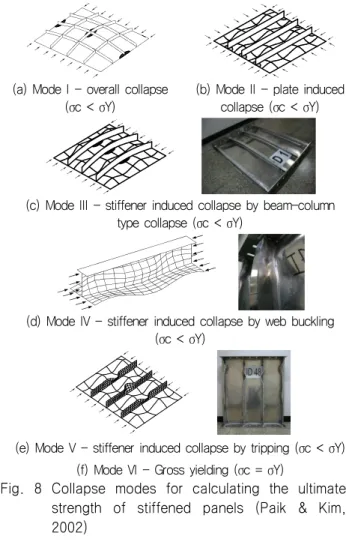

Fig. 8 Collapse modes for calculating the ultimate strength of stiffened panels (Paik & Kim, 2002)

3.3 초기 결함

모든 구조물은 제작 시 용접으로 발생하는 용접 잔류 응력과 초기 처짐이라는 결함을 가지고 있다. 보강판의 최종강도 해석을 위해서는 반드시 이 초기 결함을 고려해야 하며, 특히 초기 처짐 은 재료의 기하학적 비선형성에 있어서 큰 영향을 주는 요인이다.

본 연구에서 고려된 초기 처짐으로는 판의 초기 처짐(buckling mode initial deflection) 및 보강재의 초기 처짐(volumn type and sideways initial distortion) 이 있다. Fig. 9 는 판, Fig. 10 은 보 강재에 생기는 초기 처짐의 형상을 보여주고 있다. Eqs. (1) &

(2) 는 판과 보강재의 처짐에 대한 공식을 나타낸다. 또한 최종강 도 계산을 위해 Fig. 11 에서 보강판에 작용하는 하중 비에 따른 좌굴 반파수의 관계를 보여주고 있다. 네 끝단 단순지지를 받는 판의 하중 비에 따른 좌굴 반파수를 계산하는 Eq. (3) (Paik &

Thayamballi, 2003) 을 이용하여 하중 비에 따른 좌굴 반파수를 다양한 대상선박에 대하여 적용하였다.

wopl 는 판의 초기처짐, woc 는 Column type 의 보강재의 처 짐, wos 는 Sideways type 의 보강재의 처짐, m 은 판의 좌굴 반 파수를 의미한다. 그리고 판 세장비와 두께에 따른 함수로 판의 처짐을 이용하여, 선종 별 보강판의 초기 처짐을 적용하였다 (ISO, 2007).

본 연구에서는 용접에 의한 용접 잔류 응력은 고려되지 않았다.

woc

b b b b

B

a a a a

y L

w_oc

x

Fig. 9 Buckling mode initial deflection of plates (ISO, 2007)

woc

i

wos

Fig. 10 Column type and sideway type of stiffener distorsion (ISO, 2007)

-1.0 -0.5 0.0 0.5 1.0 1.5 2.0

-1.0 -0.5 0.5 1.0 1.5 2.0 σ_y/ σ_y,1

σ_x/ σ_x,1 m=1 m=2

m=3 m=4

m=5

m=6

Fig. 11 Elastic buckling interaction relationship for VLCC class double hull oil tanker deck stiffened panel under biaxial loads, simply supported on all edges

_ _sin 

 

 _ ^_

  _





_



(1)

__sin 

 

_ __

  



_ _ 

(2)

^^ ^

^^ ^^

≤   ^^ ^

  ^^ ^^

   __

(3)

4. 해석 결과

Fig. 12 는 선종 별 이중 선체 유조선의 갑판 보강판이 2축 압 축 하중을 받을 때 각 온도에 따른 강재 별 최종강도를 보여주고

있다. 각 온도에서의 최종강도를 비교 하기 위해 σeq 값을 상온 에서의 값으로 동일하게 사용하였다. 네 선종 모두 저온으로 갈 수록 최종강도가 증가하는 것을 볼 수 있는데, 이는 재료의 항복 강도가 저온으로 갈수록 높아지기 때문이다. 그리고 폭 방향 압 축 하중의 크기가 길이방향 압축 하중의 크기보다 상대적으로 온 도의 영향을 적게 받는다는 것을 알 수 있다. 강재의 Grade 별 보강판의 길이 방향 및 폭 방향 최종강도의 증가율을 Fig. 13 에 나타내었다.

(a) VLCC class double hull oil tanker (b) Suezmax double hull oil tanker

(c) Aframax class double hull oil tanker (d) Pananmax class double hull oil tanker Fig. 12 Ultimate strength of deck stiffened panels under biaxial compression according to temperature

(a) VLCC class double hull oil tanker (b) Suezmax double hull oil tanker

(c) Aframax class double hull oil tanker (d) Pananmax class double hull oil tanker Fig. 13 Increase rate of ultimate strength of deck stiffened panels under biaxial compression according to temperature

AH32 강재와 DH32 강재를 사용하였을 때 모두 온도가 낮아 짐에 따라 최종강도가 증가하는 것을 확인 할 수 있으며, DH 강 재가 AH 강재보다 좀 더 큰 증가율을 보임을 알 수 있다.

5. 고 찰

Figs. 14 & 15 은 길이 방향과 폭 방향 1축 압력 작용 시 온도 변화에 따른 최종 강도 증가율을 상온 일 때의 최종강도를 기준 으로 나타내고 있다. Figs. 14 & 15 에서 나타나듯이 보강판 최 종강도 증가가 강재의 항복응력 증가를 따라가지 못하는 것을 알 수 있다. 실제로 보강판이 붕괴 될 때, 앞 절에 나온 바와 같이 붕괴모드를 따라가게 되는데, 보강판이 전체적이 아닌, 국부적으 로 붕괴됨에 따라 그 최종강도를 평가하기 때문에, 온도에 따른 강재의 강도 증가가 구조물의 강도증가에 비례적으로 영향을 미 치는 것이 아니라는 것을 보여준다.

(a) Longitudinal uniaxial compression

(b) Transverse uniaxial compression

Fig. 14 Rate of increase of ultimate strength of various class deck stiffened panel under compression according to temperature (AH32)

(a) Longitudinal uniaxial compression

(b) Transverse uniaxial compression

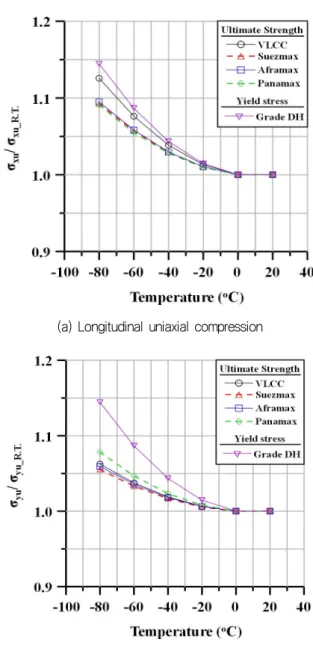

Fig. 15 Rate of increase of ultimate strength of various class deck stiffened panel under compression according to temperature (DH32)

선종 별 1축 압력 작용 시 온도에 따른 강재 종류 별 최종강도 증가에서 DH 강재가 AH 강재보다 더 높은 증가율을 보인 것의 영향으로 DH 강재를 사용하였을 때 온도에 따른 증가율이 더 높 게 나온 것을 확인 할 수 있다. 폭 방향 압축 최종강도의 온도 별 증가율이 Panamax 의 보강판에서 가장 크게 나왔는데, 이는 길 이방향 보강재의 영향을 적게 받는 폭 방향 압축 상황에서 판재 의 최종강도 증가가 많은 영향을 받는 것을 볼 수 있는데, Table 1 에서 알 수 있듯이 다른 선종 보다 Panamax 의 판재의 두께가 가장 얇으면서 판의 길이방향 치수가 작기 때문에 온도에 영향을 더 크게 받는 것이라 사료된다.

Tables 2 & 3 에서 온도에 따른 강재의 항복 강도 증가율 및 선종 별 보강판 최종강도 증가율을 수치적으로 나타내었다.

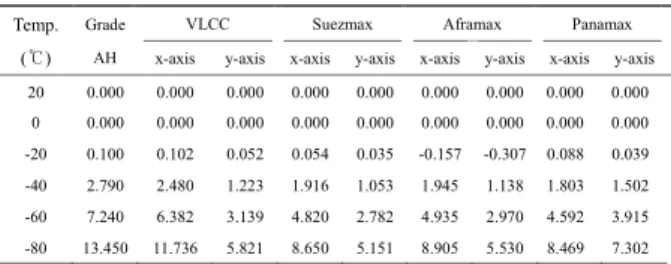

Table 2 Rate of increase of ultimate strength under uniaxial compression (unit : %)

Temp.

(℃) Grade

AH

VLCC Suezmax Aframax Panamax x-axis y-axis x-axis y-axis x-axis y-axis x-axis y-axis 20 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000

0 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 -20 0.100 0.102 0.052 0.054 0.035 -0.157 -0.307 0.088 0.039 -40 2.790 2.480 1.223 1.916 1.053 1.945 1.138 1.803 1.502 -60 7.240 6.382 3.139 4.820 2.782 4.935 2.970 4.592 3.915 -80 13.450 11.736 5.821 8.650 5.151 8.905 5.530 8.469 7.302

Table 3 Rate of increase of ultimate strength under uniaxial compression (unit : %)

Temp.

(℃) Grade

DH

VLCC Suezmax Aframax Panamax x-axis y-axis x-axis y-axis x-axis y-axis x-axis y-axis 20 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0 0.006 0.006 0.006 0.006 -0.016 0.006 0.006 0.006 0.006 -20 1.452 1.291 0.639 0.995 0.548 1.034 0.599 0.936 0.783 -40 4.338 3.843 1.885 2.918 1.668 2.954 1.786 2.804 2.343 -60 8.664 7.621 3.746 5.722 3.323 5.829 3.554 5.487 4.681 -80 14.430 12.564 6.247 9.265 5.526 9.497 5.921 9.077 7.835

6. 결 론

본 연구에서는 저온에 영향을 받는 선체 보강판의 최종강도를 알아보기 위해 저온인장 시험을 통한 온도에 따른 재료의 물성치 를 이용하여 극지운항 선박의 보강판 최종강도를 해석적 방법인 ALPS/ULSAP 을 사용하여 계산하였다. 대상 구조물로는 VLCC, Suezmax, Aframax 그리고 Panamax 급 이중 선체 유조선의 갑 판부 보강판이며, 저온에 따라 최종 강도 변화를 알아 보았다. 본 연구를 통해 극지환경이 선체 보강판의 최종강도에 끼치는 영향 에 대한 결론은 다음과 같다.

1) 온도가 감소함에 따라 재료의 항복 응력이 증가하고, 이에 따 라 보강판의 최종강도 또한 증가한다. 하지만 온도가 감소함 에 따른 보강판의 최종강도 증가율은 재료의 항복강도 증가율 에 미치지 못한다.

2) 저온에 따른 재료의 항복 강도 증가가 구조물의 최종강도 증 가에 비례적으로 영향을 미치지 않는다는 것을 보여준다. 이 는 구조설계 시, 재료의 항복강도를 기준으로 실시하여선 안 될 것이며, 한계상태 기반의 최종강도를 기준으로 설계 해야 함을 보여준다.

3) 온도 별 길이 방향 압축 최종강도가 폭 방향 압축 최종강도 보 다 더 민감하게 반응하는 것은 길이 방향으로 놓여진 보강재 와의 상호 작용으로 보인다.

이러한 연구를 바탕으로 같은 재료의 후판과 박판이 온도 변화 로 인해 생기는 물성치 변화에 대한 실험적인 연구를 수행해야 할 것이며, 수치적 방법으로 보강판의 최종강도를 평가하여 그 정도를 높여야 할 것으로 보인다.

후 기

이 논문은 부산대학교 자유과제 학술연구비(2년)에 의하여 연 구되었음.

References

ALPS/ULSAP, 2013. ALPS/ULSAP User Manual : A Computer Program for Ultimate Limit State Assessment of Plate Panels. Advanced Technology Center, DRS C3 Systems, Inc.: MD, USA.

ASTM, 2004. ASTM Standard E 8/E 8M: Standard Test Method for Tension Testing of Metallic Materials.

American Society for Testing and Materials International Standard, E8.

Choung, J.M. Jeon, S.I. Lee, M.S. Nam, J.M. & Ha, T.B., 2011. Average Compressive Strength of Stiffend Plates for In-Service Vessel under Lateral Pressure. Journal of the Society of Naval Architects of Korea, 48(4), pp.330-335.

Hughes, O.F. & Paik, J.K., 2010. Ship Structural Analysis and Design. The Society of Naval Architects and Marine Engineers: New Jersey.

ISO, 2000. International standard ISO 15579- Metallic materials: Tensile testing at low temperature.

International Organization for Standardization: Geneva.

ISO, 2007. International standard ISO 18072-1, Ships and marine technology – Ship structures, part 1:

general requirements for their limit state assessment.

International Organization for Standardization: Geneva.

Kim, D.K. Park, D.K. Kim, J.H. Kim, S.J. Kim, B.J.

Seo, J.K. & Paik, J.K., 2012. Effect of corrosion on the ultimate strength of double hull oil tankers - part 1: stiffened panels. Structural Engineering and Mechanics, 42(4), pp.507-530.

Kim, S.J., 2012. A benchmark study on ultimate strength analysis method of ship stiffened panel.

master degree thesis. Pusan National University.

Lee, J.S., 1985. Compressive Ultimate Strength Analysis of Plates with Initial Imperfections. Journal of Naval Architects of Korea, 22(1), pp.31-37.

Min, D.K. Shim C.S. Shin, D.W. & Cho, S.R., 2011.

On the Mechanical Properties at Low Temperature for Steels of Ice-Class Vessels. Journal of the Society of Naval Architects of Korea, 48(2), pp.171-177.

Paik, J.K. & Kim, B.J., 2002. Ultimate Strength

Formulations for Stiffened Panels under Combined Axial Load, in-Plane bending and Lateral pressure:

a Benchmark Study. Journal of Thin-Welled Structures, 40, pp.45-83.

Paik, J.K., Kim, B.J. & Seo, J.K., 2008a. Methods for Ultimate Limit State Assessment of Ships and Ship-Shaped Offshore Structures: Part I Unstiffened Plates. Ocean Engineering, 35, pp.261-270.

Paik, J.K. Kim, B.J. & Seo, J.K., 2008b. Methods for Ultimate Limit State Assessment of Ships and Ship-Shaped Offshore Structures: Part II Stiffened Panels. Ocean Engineering, 35, pp.271-280.

Paik, J.K. Kim, S.J. Kim, D.H. Kim, D.C. Frieze, P.A.

Abbattista, M. Vallascas, M. & Hughes, O.F., 2011.

Benchmark Study on Use of ALPS/ULSAP Method to Determine Plate and Stiffened Panel Ultimate Strength, Advances in Marine Structures. Guedes Soares and Fricke (eds), Taylor & Francis Group:

London.

Paik, J.K. & Seo, J.K., 2007a. Nonlinear Finite Element Method Model for Ultimate Strength Analysis of Steel Stiffened Plate Structures under Combined Biaxial Compression and Lateral Pressure Actions : Part I Plate Elements. Thin-Walled Structures, 47(8-9), pp.1008-1017.

Paik, J.K. and Seo, J.K., 2007b. Nonlinear Finite Element Method Model for Ultimate Strength Analysis of Steel Stiffened Plate Structures under Combined Biaxial Compression and Lateral Pressure Actions : Part II Stiffened Panels. Thin-Walled Structures, 47(8-9), pp.998-1007.

Paik, J.K. & Thayamballi, A.K., 2003. Ultimate limit state design of steel-plated structures. John Wiley

& Sons, Chichester: UK.

Park, D.K. Kim, D.K. Kim B.J. Seo J.K. & Paik J.K.,

2012. Effect of low temperature on ASTM A131: an experimental and numerical study. The 31st International Conference on Ocean, Offshore and Arctic Engineering, 1-6 July 2012, Rio de Janeiro, Brazil.

Park, H.Z. Choung, J.M. & Cho S.R. 2007. Ultimate Strength Analysis of Curved Stiffened Shells of Container Bilge Strakes. Journal of the Society of Naval Architects of Korea, 44(2), pp.154-165.

Park, W.S. Kang, K.Y. Chun, M.S. & Lee J.M., 2011.

A Comparative Study on Mechanical Behavior of Low Temperature Application Materials for Ships and Offshore Structures. Journal of the Society of Naval Architects of Korea, 48(3), pp.189-199.

Yim, S.J. & Yang, P., 1981. Buckling Analysis of Stiffened Plates. Journal of the Society of Naval Architects of Korea, 18(2), pp.1-6.

Wikipedia, 2014. Climate of the Arctic [online]

Available at: http://en.wikipedia.org/wiki/Climate_of_

the_Arctic [Accessed 27June 2014].
