Q-LIGHT

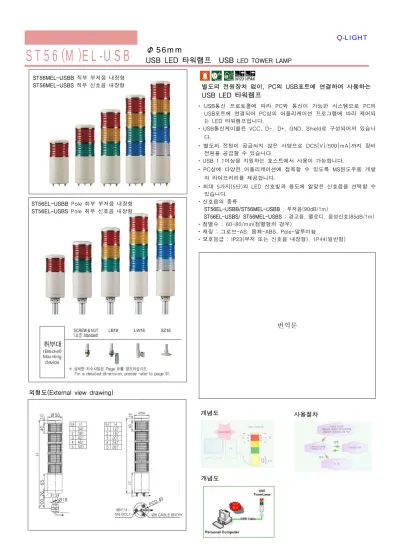

ST56(M )EL-U SB Ф USB LED 타워램프 USB 56mm

LED TOWER LAMP

외형도(External view drawing)

⁃ USB통신 프로토콜에 따라 PC와 통신이 가능한 시스템으로 PC의 USB포트에 연결되어 PC상의 어플리케이션 프로그램에 따라 제어되 는 LED 타워램프입니다.

⁃ USB통신케이블은 VCC, D-, D+, GND, Shield로 구성되어져 있습니 다.

⁃ 별도의 전원이 공급되지 않은 사양으로 DC5[V]/500[mA]까지 장비 전원을 공급할 수 있습니다.

⁃ USB 1.1이상을 지원하는 호스트에서 사용이 가능합니다.

⁃ PC상에 다양한 어플리케이션에 접목할 수 있도록 MS윈도우용 개발 자 라이브러리를 제공합니다.

⁃ 최대 5가지(5단)의 LED 신호빛과 용도에 알맞은 신호음을 선택할 수 있습니다.

⁃ 신호음의 종류

ST56EL-USBB/ST56MEL-USBB : 부저음(90dB/1m)

ST56EL-USBS/ ST56MEL-USBS : 경고음, 멜로디, 음성신호(85dB/1m)

⁃ 점멸수 : 60-80/min(점멸형의 경우)

⁃ 재질 : 그로브-AS, 몸체-ABS, Pole-알루미늄

⁃ 보호등급 : IP23(부저 또는 신호음 내장형), 1P44(일반형)

별도의 전원장치 없이, PC의 USB포트에 연결하여 사용하는

USB LED 타워램프

번역문

개념도 사용절차 ST56EL-USBB Pole 취부 부저음 내장형

ST56EL-USBS Pole 취부 신호음 내장형 ST56MEL-USBB 직부 부저음 내장형 ST56MEL-USBS 직부 신호음 내장형

개념도

(2)

회로(Circuit)

사양(Specification)

모델(Model) 항목(Item) 세부사양(Description)

ST56EL-USBB ST56MEL-USBB

Piezo buzzer내장형

타워램프 (Tower Lamp)

⁃ 단수(Layer) : 2~5

⁃ 전압(Voltage) : DC24V

⁃ 전류(Current) : 0.18A

⁃ 색상(Color) : 적색(R) 황색(A) 녹색(G) 청색(B) 백색(W)

부저(Buzzer) ⁃ 전압/전류 : 24V/20mA

⁃ 음량 : 90dB/1m

신호(Signa)l ⁃ IEEE_1394 Protocol Universal Serial Bus형식 USB 1.1이상을 지원하는 호스트에서 사용

케이블(Cable) ⁃ VCC(Red), D-(White), D+(Green), GND(Black), Shield로 구성 PC USB 정격 ⁃ 5V/ 500mA

전원 공급방식 (Power supply)

⁃ SMPS Boost convert (Step up)

5V → 24V(타워램프 및 Buzzer 사용전압으로 변환)

※ LED 타워램프 동시작동은 3단까지 가능하며, 그 이상의 동시작동 환경에 서는 Lamp의 밝기가 어두워지거나 Buzzer 음량이 저하될 수 있습니다.

ST56EL-USBS ST5M6EL-USBS

Sound Speaker내장형

타워램프 (Tower Lamp)

⁃ 단수(Layer) : 2~5

⁃ 전압(Voltage) : DC24V

⁃ 전류(Current) : 0.18A

⁃ 색상(Color) : 적색(R) 황색(A) 녹색(G) 청색(B) 백색(W)

스피커 (Sound Speaker)

⁃ Speaker 정격 : 1W

⁃ 전압/전류 :3.7V/600mAh

⁃ 음량 : 85dB/1m

⁃ 마이크로 칩, 오디오앰프 및 스피커 형식의 음 발생 장치 내장

신호(Signal) ⁃ IEEE_1394 Protocol Universal Serial Bus형식 USB 1.1이상을 지원하는 호스트에서 사용

PC USB 정격 ⁃ 5V/ 500mA

전원 공급방식 (Power supply)

⁃ 리튬 충전회로

5V → 3.7V(3.7V/600mA 리튜이온 배터리, Sound 출력향상)

⁃ DC-DC Boost convert (Step up)

5V → 24V(타워램프 및 Buzzer 사용전압으로 변환)

USB 전류 효율 향상 시스템

⁃ 사운드 시스템의 안정된 작동을 위한 3.7[V]/600[mAh], 리튬전지 충전시스템 적용

※ PC USB Port(5V/500mA)→DC-DC Convert→충전시스템(3.7V/600[mAh]) USB Controller, LED Lamp, Sound System
