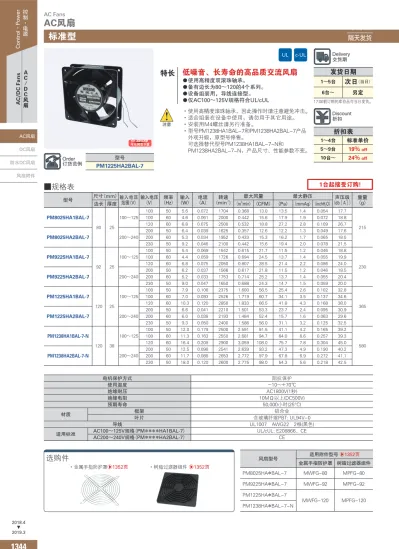

标准型

注意

· 使用高精度滚珠轴承，因此操作时请注意避免冲击。

· 适合组装在设备中使用，请勿用于其它用途。

· 安装用M4螺丝请另行准备。

· 型号PM1238HA1BAL-7和PM1238HA2BAL-7产品 外观升级，原型号停售。

可选择替代型号PM1238HA1BAL-7-N和

PM1238HA2BAL-7-N，产品尺寸、性能参数不变。

UL c-UL

可从网页下载

标准型

AC Fans

AC风扇

特长 低噪音、长寿命的高品质交流风扇

●使用高精度双滚珠轴承。

●备有边长为80∼120的4个系列。

●设备组装用，导线连接型。

●仅 AC100∼125V规格符合UL/cUL

1台起接受订购!

c规格表

型号 尺寸(mm) 输入电压 范围(V) 输入电压

(V) 频率 (Hz) 输入

(W) 电流 (A) 转速

(min^-1)

最大风量 最大静压 声压级

(db［A］) 重量 边长 厚度 (m³/min) (CFM) (Pa) (mmAq) (inchH2O) (g)

PM8025HA1BAL-7

80 25

100∼125

100 50 5.6 0.072 1704 0.368 13.0 13.5 1.4 0.054 17.7

215

100 60 4.6 0.061 2000 0.442 15.6 17.9 1.9 0.072 18.8

120 60 6.8 0.075 2500 0.532 18.8 27.2 2.8 0.109 26.7

PM8025HA2BAL-7

200∼240

200 50 6.4 0.039 1625 0.357 12.6 12.2 1.3 0.049 17.6

200 60 5.3 0.034 1952 0.433 15.3 16.2 1.7 0.065 18.5

230 50 9.2 0.046 2100 0.442 15.6 19.4 2.0 0.078 21.5

PM9225HA1BAL-7

92 25

100∼125

100 50 5.4 0.069 1542 0.615 21.7 11.5 1.2 0.046 18.8

230

100 60 4.4 0.059 1726 0.694 24.5 13.7 1.4 0.055 19.9

120 60 6.8 0.075 2050 0.807 28.5 21.4 2.2 0.086 24.0

PM9225HA2BAL-7

200∼240

200 50 6.2 0.037 1566 0.617 21.8 11.5 1.2 0.046 18.5

200 60 5.2 0.033 1753 0.714 25.2 13.7 1.4 0.055 20.4

230 50 9.0 0.047 1650 0.688 24.3 14.7 1.5 0.059 20.0

PM1225HA1BAL-7

120 25

100∼125

100 50 7.9 0.106 2375 1.600 56.5 25.4 2.6 0.102 32.8

365

100 60 7.0 0.093 2526 1.719 60.7 34.1 3.5 0.137 34.6

120 60 10.3 0.120 2850 1.833 66.5 41.8 4.3 0.168 38.0

PM1225HA2BAL-7

200∼240

200 50 6.6 0.041 2210 1.501 53.3 23.7 2.4 0.095 30.9

200 60 6.0 0.038 2193 1.484 52.4 15.7 1.6 0.063 29.6

230 50 9.3 0.050 2400 1.586 56.0 31.1 3.2 0.125 32.5

PM1238HA1BAL-7-N

120 38

100∼125

100 50 12.0 0.179 2500 2.591 91.5 41.1 4.2 0.165 39.2

580

100 60 11.3 0.163 2550 2.681 94.7 64.0 6.6 0.257 39.3

120 60 16.4 0.208 2900 3.059 108.0 75.7 7.8 0.304 45.0

PM1238HA2BAL-7-N

200∼240

200 50 12.5 0.098 2541 2.639 93.2 47.3 4.9 0.190 40.2

200 60 11.7 0.088 2653 2.772 97.9 67.8 6.9 0.272 41.1

230 50 18.0 0.120 2600 2.775 98.0 54.3 5.6 0.218 42.5

电机保护方式 阻抗保护

使用温度 −10∼＋70℃

绝缘耐压 AC1800V(1秒)

绝缘电阻 10MΩ以上(DC500V)

预期寿命 50,000小时(25°C)

材质 框架 铝合金

叶片 含玻璃纤维PBT: UL94V-0

导线 UL1007　AWG22　2根(黑色)

适用标准 AC100∼125V规格(PM＊＊＊＊HA1BAL-7) UL/cUL: E208866、CE

AC200∼240V规格(PM＊＊＊＊HA2BAL-7) CE

选购件

·金属手指防护罩b1352页 ·树脂过滤器组件 b1352页

风扇型号 适用附件型号 b1352页

金属手指防护罩 树脂过滤器组件 PM8025HA＊BAL-7 MWFG-80 MPFG-80 PM9225HA＊BAL-7 MWFG-92 MPFG-92 PM1225HA＊BAL-7

MWFG-120 MPFG-120 PM1238HA＊BAL-7-N

Order 订货范例

型号

PM1225HA2BAL-7

17:00前订购的库存品可当日发货。

Delivery 交货期

发货日期

1∼5台

次日

^(当日)

6台∼

另定

Discount 折扣

折扣表

1∼4台

标准单价

5∼9台

19% off

10台∼

24% off

2018.4

▲

2019.3

1344

控制·电源

Control · Power ＡＣ／ＤＣ风扇 AC /DC F ans

AC风扇

DC风扇 防水DC风扇 风扇附件

■尺寸图/安装孔尺寸图/风量-静压特性

^{(单位: mm)}

76.4 54.5

71.5±0.3 4−φ4.5

71.5 ± 0.3

76.4 54.5

82.5±0.3

88.4 60.5

82.5 ± 0.3

88.4 60.5

4−φ4.5

104.8±0.3

104.8 ± 0.3

φ 135

4−φ4.5

116.4

116.4

104.8±0.3

104.8 ± 0.3

φ 135

4−φ4.5

116.4

116.4

0.14 0.28 0.42 0.57

2.36 4.72 7.08 9.44

0.04 0.08 0.12

9.81 19.61 29.42

(CFM)

(l/Sec) (m /min)³

)qAmm(

(Pascal) (InH2O)

1 2 3

0 0 0

0 5 10 15 20

0 0

230V 120V

静压(P)

风量(Q)

0.17 0.34 0.68 0.85

2.83 5.66 11.32 14.16

0.04 0.08 0.12

9.81 19.61 29.42

(CFM)

(l/Sec) (m /min)³

)qAmm(

(Pascal) (InH2O)

1 2 3

0 0 0

0 6 12 24 30

0 0

0.51 8.50 18

230V 120V

静压(P)

风量(Q)

0.57 1.13 1.70 2.26

9.44 18.88 28.32 37.76

0.04 0.08 0.12 0.16 0.20

9.81 19.61 29.42 39.23 49.04

(CFM)

(l/Sec) (m /min)³

)qAmm(

(Pascal) (InH2O)

1 2 3 4 5

0 0 0

0 20 40 60 80

0 0

230V 120V

静压(P)

风量(Q)

0.57 1.13 2.26 3.40

9.44 18.88 37.76 56.64

(CFM)

(l/Sec) (m /min)³

0 20 40 80 120

0 0

60 0.04

0.31

9.81 78.46

)qAmm(

(Pascal) (InH2O)

1 8

0 0 0

0.08

19.61 2

0.12

29.42 3

0.16

39.23 4

0.20

49.04 5

0.23

58.84 6

0.27

68.65 7

1.70 28.32

2.83 47.20 100

230V 120V

静压 (P)

风量(Q)

PM8025

PM9225

PM1225

PM1238

8−φ4.3±0.2

25.5±0.3

71.5±0.3 80.0±0.5

71.5 ± 0.3 80.0 ± 0.5

4±0.3 风向

旋转方向

300 ± 10

G

接地柱M4

8−φ4.3 0.2

25.5 0.3

82.5 0.3 92.0 0.5

82.5 0.3 92.0 0.5

4 0.3

300 10

G

风向

旋转方向 接地柱M4

风向

旋转方向 104.8±0.3 25.5±0.3 ４±0.3

120.0±0.5

104.8 ± 0.3 120.0 ± 0.5 300 ± 10

G

8−φ4.3±0.2

接地柱M4

风向

旋转方向 104.8±0.3 38.5±0.3 4±0.3 120.0±0.5

104.8 ± 0.3 120.0 ± 0.5

300 ± 10

G

8−φ4.3±0.2

接地柱M4

尺寸图 安装孔尺寸图 风量 -静压特性
