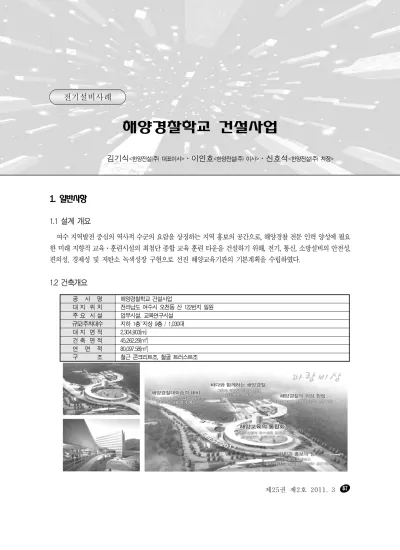

(1)전기설비사례. 해양경찰학교 건설사업. 김기식<한양전설(주) 대표이사>․이인호<한양전설(주) 이사>․신호석<한양전설(주) 차장> 1. 일반사항 1.1. 설계 개요. 여수 지역발전 중심의 역사적 수군의 요람을 상징하는 지역 홍보의 공간으로 해양경찰 전문 인력 양성에 필요 한 미래 지향적 교육 훈련시설의 최첨단 종합 교육 훈련 타운을 건설하기 위해 전기 통신 소방설비의 안전성 편의성 경제성 및 저탄소 녹색성장 구현으로 선진 해양교육기관의 기본계획을 수립하였다 ,. ․. ,. ,. 1.2. ,. ,. ,. .. 건축개요. 공 사 명 대지 위치 주요 시설 규모/주차대수 대지 면적 건축 면적 연 면 적 구 조. 해양경찰학교 건설사업 전라남도 여수시 오천동 산 122번지 일원 업무시설, 교육연구시설 지하 1층~지상 9층 / 1,030대 2,304,903[m] 45,262.29[m²] 80,097.58[m²]. 철근 콘크리트조, 철골 트러스트조. - 87 -. 제25권 제2호 2011. 3. 87.

(2) 전기설비사례. 2. 전기설비 계획. 전력계통의 완벽한 이중화 구성 다양한 계통사고를 대비한 수변전설비 구축. 2.1. ①. 인입선로 이중화. ②. 예비변압기. ③. 인터록 운전. 예비전원설비. ④. 88. 조명․전기설비학회지. ∙각기 다른 변전소 2회선 수전(상시 : 여수변전소, 예비 : 여천변전소) ∙MOF와 특고압 설비의 이중화로 수전단 사고대비 ∙주전기실과 부전기실간 간선 이중화 ∙주전기실 : 22.9[kV] 4,000[kVA], 6.6kV : 1,000[kVA] ∙부전기실 #1,2 : 6.6[kV] 500[kVA] / 1,000[kVA] ∙특고압, 고압, 계통사고 대비 신속한 절체 운전 ∙업무/ 교육지원시설 및 훈련장시설의 부하 균등 분배로 By-Pass 운전 가능 ∙비상발전기 : 1,250[kW] 2대(병렬운전) ∙UPS : 150[kVA] 2대(병렬운전), 100[kVA] 2대(병렬운전), 20[kVA] 1대 - 88 -.

(3) 해양경찰학교 건설사업. 훈련장 특성을 고려한 전기설비 고품질 전력품질 향상 대책. 2.2. 고조파 차 단 역률개선 서 지 방 지 노이즈 방 지. 훈련장 전기설비. 고품질 전력공급으로 신뢰성 향상. ∙중성선 영상고조파 저감장치 설치 (방재센터, 전산통신센터 분전반 적용) ∙자동역률조절장치(APFR) 설치 ∙실시간 역률보상 및 계통전압의 안정화 ∙서지보호기 설치 (변압기 2차측, 방재센터, 전산/통신 관련실) ∙무대음향 전용 노이즈 컷 변압기 설치 (강당 무대음향용). 시뮬레이션 훈련장. 해상구조/잠수 훈련장. ∙훈련 전용 UPS 설치로 정전으로 인한 훈련 중단 방지 ∙고해상도 DLP 프로젝트 및 고효율 메탈할라이드 조명 선정. ∙전용 전기실 확보로 안정성 확보 ∙등전위 접지로 안전사고 예방 및 방습및 내식형 조명기구 선정. 대운동장 본부석 및 실내사격장 전기설비. 대운동장 본부석 무중단 시스템 구축. 첨단 실내사격장 시스템. ∙무중단 행사 지원을 위한 전원 이중화 및 UPS 20[kVA] 설치 ∙비상 상황 대비 이중화 앰프 및 CCTV모니터링 시스템 구축 - 89 -. ∙사격술 증진과 안전을 위한 조명 및 사로 출입 센서 설치 ∙전반조명 300[lx], 표적지조명 1,000[lx] 이상 계획 제25권 제2호 2011. 3. 89.

(4) 전기설비사례. 경관 및 옥외조명 설비 경관조명 설비. 2.3. 옥외 스포츠 조명. 진입도로 LED 가로등. 옥외 스포츠 조명. 대/소 운동장. ∙고정식 35[m] 조명탑 설치(500[lx]이상) ∙MH 1.5[kW] 분리형 램프 적용 90. 조명․전기설비학회지. 고효율 메탈 보안등. 하이브리드 보안등. 족구, 배구, 농구장. ∙15[m] 조명 Pole 설치(MH 1[kW]) ∙조도 200[lx]이상 적용 - 90 -. 생태터널 조명기구. 테니스장. ∙15[m] 조명 Pole 설치(MH 1[kW]) ∙조도 500[lx]이상 적용.

(5) 해양경찰학교 건설사업. 저탄소 녹색에너지 적용 및 스마트그리드 계획 사업부지의 기후 특성을 고려한 최적의 신재생에너지 선정. 2.4. 태양광발전 설비. 수직축형 풍력발전 설비. ∙지열히트펌프 전원 공급 등 ∙의무화 5[%] 중 : 50[kW]/ 추가 5[%] 설계분 : 354[kW]. ∙사업부지의 저속의 풍속에서도 발전가능한 수직축형 선정 ∙해누리 체육공원 1.2[kW]급 10기 설치. ∙낮 시간대 조명 소비전력 절감 ∙해양오염방재 훈련장 광덕트형 10Set 설치. ∙풍력+태양광을 이용한 친환경 가로등 ∙오천저수지 부근 산책로 5기 설치. 태양광 집광 채광 설비. 하이브리드 가로등. 기술을 이용한 스마트 그리드 기반 구축. IT. 자동제어 시스템. ∙중앙에서의 원격감시제어로 유지관리의 편의성 및 운영비 절감. 전력선 통신제어 시스템. ∙별도의 통신선 시공이 없고 넓은 부지의 가로등제어에 유리 - 91 -. 전기차 충전 시스템. ∙관리차량의 전기 충전시스템 적용 ∙대기오염 방지 및 에너지 절감 제25권 제2호 2011. 3. 91.

(6) 전기설비사례. 피뢰/접지 및 종합방재 대책 구축 직격뢰 및 유도뢰 차단을 위한 종합접지설비 구축. 2.5. 탄약고/무기고 위험물 2등급 대비 1등급 상향 적용. 해상훈련장 등전위접지. 피뢰 및 접지 설비 개요. ∙KS C IEC 62305, 60364, NFPA 780 기준 피뢰보호 ∙보호레벨 4등급 적용 (본관동) ∙쌍극자 피뢰침 + 수평도체 등 전 위 ∙Mesh전극+탄소 접지봉 접 지 설치 유 도 뢰 ∙서지보호기 2차측, 방재센터, 전산/통신 관련실 전 대 책 ∙변압기 원 분전반 등. 체력단련장 낙뢰경보 시스템. 전기소방 및 전기화재 방지 계획 통합방재 시스템. 전기화재 방지 및 산불감시 대책. ∙방재센터에서 모든 화재상황 및 소방기기를 통합감시 ∙화재 조기발견 및 경보를 위한 자동화재탐지 설비 구축 92. 조명․전기설비학회지. 옥외CCTV 및 조명타워용 피뢰침. ∙공동구 화재 감지 및 화재확산 방지를 위한 설비 적용 ∙24시간 적외선 CCTV를 통한 주변의 산불감시 - 92 -.

(7) 해양경찰학교 건설사업. 시공성 향상 및 에너지 효율 극대화 전력 신기술 신공법 적용으로 시공성 향상. 2.6. 가로등 다기능 접속함 (15호). LED. 배관배선 일체형 접속기구 (26호). 조명 적극 채용 및 에너관리 시스템 구축. 업무시설 조명100[%] LED 및 지하주차장 그린IT조명. ∙본관동/강의동/교수연구동/홍보관에 LED 100[%] ∙지하주차장 LED조명 센서 자동제어로 에너지 절감 도모. 뇌보호 트라이앵글 공법 (28호). 에너지 관리 시스템 (EMS). ∙다양한 에너지 분석을 통한 효율적 관리 ∙각종 에너지 비용 집계 및 관리 운영. 고효율 및 에너지 절감형 기자재 선정. - 93 -. 제25권 제2호 2011. 3. 93.

(8) 전기설비사례. 3. 정보통신설비 계획. 기술발달에 대응한 초고속 정보통신 초고속 정보통신 1등급 및 무중단 초고속 네트워크 구축. 3.1 IT. 업무시설 및 공동주택 1등급 기준 적용. ∙정보화시대에 능동적 대처가 가능한 정보통신 인프라 구축 ∙확장을 고려한 MDF 및 IDF 예비율 20[%] 적용(업무 30[%]). 내/외부망 분리 및 주요네트워크 이중화. ∙해양경찰망 및 외부망 분리로 보안성 강화 ∙백본스위치 이중화를 통한 무중단 네트워크. 네트워크 보안 대책 수립. 통합보안 시스템. 유/무선 보안 인증. ∙방화벽, IPS, VPN, DDos 방지 기능 등을 통합한 보안 시 ∙인증을 통한 불법침입 방지 및 전송 데이터 암호화를 통한 스템 데이터 보안성 확보 ∙IPS를 통한 웜, 악성코드 차단으로 정보 보호 ∙불법침입 및 정보 유출 방지. 시설의 안전과 보안을 위한 통합방범시스템 보안 단계별 통합방범 시스템 구축. 3.2. 94. 조명․전기설비학회지. - 94 -.

(9) 해양경찰학교 건설사업. 내부 및 외곽 감시 시스템. 내부 영상감시. 외곽감시 및 출입통제소. ∙각 시설별 CCTV를 통한 영상감시와 녹화로 무인감시 구현 ∙시설의 외곽에 회전형 적외선 카메라를 통한 불접침입 감시 ∙방재센터 대형 모니터링 설비로 24시간 감시환경 구축 ∙야간 출입통제를 고려한 투광기 일체형 적외선 카메라 설치. 첨단 교육훈련 시스템 인프라 구축 실전과 같은 첨단 시뮬레이션 훈련을 위한 멀티미디어 시스템 구축. 3.3. - 95 -. 제25권 제2호 2011. 3. 95.

(10) 전기설비사례. 스마트 강의 지원 시스템. 유비쿼터스 환경 구축 IP-Telephony. 기반의 차세대 통합 교환 시스템. 무선랜 설비 구축. ∙IP 및 아날로그 등 다양한 통신 가능한 하이브리드 교환기 ∙노트북 등을 이용한 유비쿼터스 교육 및 업무환경 제공 96. 조명․전기설비학회지. - 96 -.

(11) 해양경찰학교 건설사업. 무중단 시설운영시스템 구축 무중단 통합관리 운영 시스템 구축. 3.4. ∙통합시스템 및 시설관리 시스템 구축 ∙서버 이중화를 통한 무중단 운영환경 제공 ∙RFID를 이용한 모바일 시설관리 시스템 구축 ∙실시간 서버 접속으로 작업지시 및 결과 제공. ∙WEB 및 모바일을 이용한 유비쿼터스 관리환경 구축 ∙최적의 시설관리 및 운영비 절감 ∙방재센터에 LED DLP CUBE 60인치 2x2 구축 ∙대형화면으로 정보의 전달 용이성 제공. ◇ 저 자 소 개 ◇. 4. 맺음말. 김기식(金基植) 년 월 일생 숭실대학교 전기 공학과 졸업 서울대학교 공과대학 건설 산업최고전략과정 수료 건축 전기설비기술사 전기철도기술사 현재 한양전설 주 대표이사 이인호(李仁鎬) 년 월 일생 경원대학 전기공 학과 졸업 현재 한양전설 주 이사. 해양경찰학교는 한반도 주변 해역 긴장 증대로 해 양경찰의 역할이 확대되고 해안 경계 임무 인수에 대 비한 시설의 확충을 위하여 다기능 전문인력 양성을 위한 교육 훈련시설을 갖춘 시설이다 따라서 첨단 시설을 갖추고 친환경적이며 지역 주 민이 함께 할 수있는 시설이 될 수 있도록 안전성 편 의성 측면을 충분히 고려하였으며 향후 해양경찰대 학교로 승격 추진을 대비한 유비쿼터스 교육 환경을 구현하는데 설계 주안점을 두고 여수의 새로운 아이 콘이 될 수 있도록 설계에 참여하였다. 1950. 2. 16. .. .. (ACPMP). .. .. .. (. ,. ,. ,. 1967. .. ). 1. .. 18. .. .. ,. (. ). .. .. 신호석(申昊錫) 년 월 일생 경원대학 전기공 학과 졸업 현재 한양전설 주 차장 1976. 1. 13. .. - 97 -. .. (. ). 제25권 제2호 2011. 3. .. 97.
