화재사례를 통한 전자 모기향의 발화특성에 관한 연구

A Study on the Ignition Characteristics of the Electric Mosquito Repellent Mat

최재성·최승복*·민세홍**·최돈묵**

Jae-Sung Choi · Seung-Bok Choi* · Se-Hong Min** · Don-Mook Choi**

경원대학교 화학과

, *

서울지방경찰청 과학수사계화재감식팀

,

**

경원대학교 소방방재공학과

(2009. 9. 22.

접수

/2009. 10. 9.

채택

)

요 약

전자모기향매트는배선피복의손상, 반단선, 과부하트래킹다양한원인에의하여발화

있다. 연구에서는 전자모기향 매트의 구조, 발열체인 PTC서미스터(Positive temperature coefficient

thermistor) 화재현장에서수거한전자모기향매트잔해의현상학적특징을관찰하고동일제품의 PTC

서미스터를재현발화실험을각각에대하여비교분석한결과발열판의용융형태와 PTC서미스터

파열형태등이동일하다는것을확인하였다.

ABSTRACT

Electric mosquito repellent mats can be ignited by damage of cables, partial disconnection, overload.

tracking and so on. In this study, we examined the structure of mosquito repellent mat, positive tem- perature coefficient(PTC) thermistor, used for heating element and phenomenological characteristics of remains, obtained on the scene of fires. After reappearance ignition test of PTC thermistors, we did comparison analysis them. And we could confine that the feature of heating plate and the shape of bursting were same.

Key words :Electric mosquito repellent mats, Positive temperature coefficient(PTC) thermistor, Reappearance ignition test.

1. 서 론

화재의발화메커니즘은다양한형태와방법에의해 발생한다

.

인위적인 착화

,

깻묵과 같은유지류에 의한 자연발화

,

절연파괴등에의한전기화재

,

낙뢰과학

발전은인간이편안한삶은영위할있도록개선 각종가전제품을 개발보급하고있다

.

하지만인간

에게 편리한 전기

,

전자 제품의제조결함

,

사용부주의 등으로 인해때론 감당하기 힘든화를가져오기도

.

소방방재청 통계연보에의하면

2008

년도화재건수

49,631

건으로 전년대비

3.7%(1,749

)

증가하였고

,

인명피해는

2,719

명으로

10.5%(257

)

증가하였으며

,

산피해는

383,141

백만원으로

54.2%(134,709

백만원

)

가하였다

.

전년대비재산피해가크게증가한사유는

례문화재

,

이천물류창고대형화재로인해

54.2%(1,050

백만원

)

증가하였고

2008

일일평균 화재건수는

136

,

인명피해

7.4

,

재산피해

1,050

백만원이었다

.

발화 요인별화재발생현황을살펴보면부주의가

48.5%(24,052

)

가장 높은발생율을 보였고

,

다음으로전기적요

22.8%(11,308

),

방화와방화의심

8.5%(4,240

),

계적요인

7.2%(3,550

)

순으로발생하였다

.

화재장소별

발생순서는비주거

35.5%(17,642

),

주거

24.8%(12,285

),

차량

13.0%(6,444

),

임야

8.1%(4,024

),

철도·

선박·항공기

0.3%(131

),

위험물·가스 제조소등

0.1%(47

)

순이었으며 장소별 주요 화재원인으로

택·아파트

(12,285

)

에서 음식물조리중 부주의

(2,436

, 21.7%),

음식점

(2,722

)

에서도 음식물조리중 부주

(476

, 18.5%),

일상서비스업

(1,588

)

에서는담배꽁

E-mail: [email protected]

(2)

부주의

(242

, 14.8%),

공장

(2,700

)

에서는용접·절

단·연마

(298

, 11.1%)

차지하는비중이가장높았

.

1)일반주택화재를감시하던전자모기향에서화재 발생한사례가있어원인을확인하던전자모

기향매트에내장되어있는발열체인

PTC

서미스터가

파열되면서발화되었음을확인하게되었다

.

산업과 문명이발달함에 따라 에너지원으로서전기 많이사용하게 되었고 전류의 저항의증감에 따른 열의발생메커니즘을이용한

PTC

NTC

반도체의 용도급증하고있다

.

이것은티탄산바륨계

(BaTiO

3

)

로서 반도체소자는안정된발열체로전자모기향매트의 열체와각종기계의안전장치와센서등으로사용되면 복잡한기기를 소형화에기여를 왔다

.

따라서 연구에서는 전자모기향

PTC

에서 화재가 발생한 사례를 분석하고 전자모기향에서 사용되었던 동일한

PTC

사용하여발화에이르기 까지 여러 시험과실험을통하여

PTC

파열되면서화재가 생함을 확인할있었다

.

2. 서미스터

서미스터란 열에 민감한 저항체

(Thermally sensitive

resistor)

온도변화에 의해소자의 전기저항이

으로 변화하는금속산화물반도체로구성된 감온소자 말한다

.

서미스터를 기본적 특성에 따라 분류하면 온도가 상승하면 전기저항이 감소하는

NTC(Negative

temperature coefficient)

이와 반대로 온도가 상승함

따라저항값이증가하는정온특성인

PTC

있다

.

2)

2.1 NTC서미스터의특성

산화물 반도체의

(

)

저항온도계수를 이용하는 소자로서온도계수가커서감도가좋고응답성이빨라 급속한온도변화에대응이용이하다

. NTC

서미스터는 온도가증가함에따라저항이감소하는세라믹소재로

원료는 주로

Mn, Ni, Co, Fe

전이금속의산화물이

도선저항을 무시할 있어원격제어가용이하며 경시변화가극히적어안정성신뢰성이좋다

.

또한 작은형태로소성이가능하여제품의소형화와용이하 계측용공업용기계

,

자동제어등에널리쓰리며

격이저렴하다

.

2.2 PTC서미스터의특성

PTC

온도변화에대한저항값의변화를나타내는

반도체 저항체이다

. PTC

서미스터는통상적으로온도 상승과함께저항값이증가한다

.

이들서미스터들은

정한온도범위에서온도의상승과감소에대하여저항 값이 비교적 선형적으로 변화하는특성을 가진다

.

특성 온도계수를가지는

PTC

서미스터는티탄산바륨

(BaTiO

3

)

미량

(0.1~1.5%)

란탄

(Ra),

이트륨

(Y),

스무트

(Bi)

토륨

(Th)

등의산화물을혼합하여소성

하는데 이렇게제조한 티탄산바륨계 세라믹스는 특이 온도저항특성을나타낸다

.

낮은온도에서는 교적작은저항치를갖지만어떤온도에도달하면

,

자기저항이증가하며증가폭도대단히크다

.

이상에서는전류가 흐르기어렵게된다

.

세라믹

등의성질이급변하는온도를큐리

(Curie)

온도또는

큐리점이라하며온도가이를넘어서면정특성의저항 급증 영역에 들어가게된다

.

큐리점은 세라믹스의 성분을약간변화시키면

,

고온혹은저온쪽으로 동시킬 있어서여러가지 특성의서미스터를 만들

있다

. PTC

서미스터가큐리온도까지상승하면저항

급증한다

. PTC

서미스터는온도의변화에민감하게

저항이증가하는소자라는점에서온도센서

,

온도로 류를제한하는소자또는스스로가저항체이므로전류 흐르면발열하여온도상승으로저항이급증

,

류를억제하는과전류보호소자 여러가지 목적으로 사용되며 많은특성의제품들이있다

.

3)

2.2.1

저항

-

온도

(R-T)

특성

서미스터의가장기본적인 특성으로

1.5V DC

이하

에서

PTC

서미스터의주위온도변화에따른전기적

항률을측정하면

Figure 1

같이저항

-

온도특성이

타난다

.

특성에서저항이급격히 증가한온도를

위칭

(Switching)

온도 또는 큐리

(Curie)

온도라고 하는데

일반적으로최소 저항치기준온도의

2

배에대응하는

온도로정의하면재료특성의중요한파라미터

(parameter)

Figure 1. Characteristics of resistance and temperature.

(3)

된다

.

4) 특성을이용하면 온도의 감지가 가능하 므로온도를제어또는보상하며과열을막는등의 도로사용할 있다

.

2.2.2

전류

-

전압

(I-V)

특성

PTC

서미스터에전압을 인가하여서서히 증가시키

Figure 2

같이자기발열에의해소자의온도가

승하여큐리온도부근에도달하면전압증가에따라 류감소가나타난다

.

소자에 인가되감소가압이어떤 초과하면 전압의 증가에 따라 전류값도 증가하여

break down

이르게 되감데전압을파괴전압이라

한다

.

특성을이용하면정온발열기능 소자와과전 보호용소자로 이용있다

.

2.2.3

전류

-

시간

(I-t)

특성

PTC

서미스터에일정이상의전류를인가하면줄열

상당하는자기발열로소정의시간이경과한

리온도에도달하여

Figure 3

같이저항이급격히

가함에 따라전류를 제한하는 작용이 일어나게 된다

.

특성을 이용하면 전류감쇄

(

제한

)

기능 소자나

delay

회로와

degaussing

회로소자로 사용할있다

.

또한

전류의 양이 클수록

PTC

자체의 줄열이 크게 발생하

므로동작시간도그만큼 빠르게동작한다

.

5)

2.2.4 PTC

서미스터재료6)

PTC

서미스터를 구성하는 원소들과그들의 역할에

대하여

Table 1

나타내었다

.

3. 전기모기향 매트

일반적으로전기모기향매트는모기약훈증기라고 르기도하는데매트형훈증기와액체훈증기가대표적 이며

,

훈증기는열을나게해서살충기능이내포된매트 액상의살충제를데워증발시키는기능이있는것을 말한다

.

훈증기의발열기능은열선을이용하는제품과

PTC

서미스터를이용한제품이있으나 열선을이용한 경우는별도의안전장치를설치해야하므로최근에는 전장치와발열체의기능을동시에수행할있는

PTC

서머스터를이용한훈증기를주로생산판매하고있다

.

3.1전기모기향의모듈구조

Figure 4

5

조립된상태의전자모기향모듈과

해한상태를나타내었다

.

전자모기향매트는플라스틱 외함에

PTC

앞뒤에 접속단자로밀착되고 배선으로 연결되어

LED

램프와전원코드순의

,

간단한형태이며 별도의안전장치는없다

.

접속단자의상부는

PTC

Figure 2. Characteristics of electric current and voltage.

Figure 3. Characteristics of electric current and time.

Table 1. Chemical Compositions of PTC Thermistor

Compositions Role

BaTiO3 PTC 모체형성

La, Y, Gd, Nb 원자가제어에의한반도체화실현

Pb, Sr, Sn, Zr Switching 온도이동 Al2O3, SiP2TiO3 소결촉진, 결정입경제어

Fe, Cr, Mg, K 반도체화방해

Figure 4. Module construction state of PTC thermistors.

(4)

정도의얇은금속단자가발열판과접촉되고 이에절연지를끼운형태이며전자모기향매트는플라 스틱 외함에

PTC

들어있는 모듈과 비닐코드로 분되며 간단한구조로되어있다

.

3.2전자모기매트의성분

시험에사용한전자모기향의화학적 조성

,

용도

함유량을

Table 2

나타내었다

.

4. 전자모기향 매트에서 발화 사례

4.1현장감식

4.1.1

사건개요

05

9

10

20:00

서울마포구

00

아파트 에서 피해자가방안에전자모기향을피워놓고잠시집을 운사이 화재가발생하여가옥내부가전소되었다

.

4.1.2

내부구조 발화부판단

소실된가옥은거실

,

3

,

입식부엌으로구성되

있고면적은

82.5m

2이었다

. Figure 7

에서확인할

있듯이 거실은

2)

에서출화된 열기층에의해

장부위와 벽체 상단 내장재 등이 소훼되어 있었으며 중성대는 벽체

2/3

지점에서형성된상태에서

2)

에서

출화된화염으로인해문설주상단부천장이박리되어 있고

2)

발코니방향의창문이개방되면서유입된

공기로인해 전체가 백화

(Clean burn)

상태로

2)

에서최초로발화되었음을 있었다

.

4.1.3

발화부의연소형태

Figure 8

9

에서 있듯이

2)

천장

체의벽지가 모두탄화되고 소실되어상단코너와 서리부위와입구벽체를제외한여타부위는백화 되었다

.

벽체에 형성된 탄화흔적은 발코니 방향의 닥부위에서거실방향상단으로형성되어있는형태로 발코니의바닥부위에서거실 방향으로연소 대된것을확인할있다

.

Figure 5. Disassemble of module.

Table 2. Chemical Compositions of Mosquito Repellent Mat

함유량

(wt%) ISOPROPYL

MYRISTATE(IPM) 용제(부형제) 45.5 Dibutylhydroxytoluene (BHT) 산화방지제

00.3

PIPERONYL BUTOXIDE 효력증강제 25.4

D-ALLETHRIN 살충성분 27.4

AMINO(Solvent Blue 35) 색소

00.5

향료 착향제

00.9

Figure 6. Inner structure of a burned house.

Figure 7. Burned feature of living room.

(5)

2)

발코니 앞바닥에서 입구 거실 방향으로 상승열기에의한탄화흔적이벽체상단

2/3

지점까지

성되어 있었고 방바닥에는옷가지 다량의 연소

해에의해덮여있는상태를

Figure 10

에서확인할

있었다

.

또한방안의전기계통을확인한결과

,

우측

상단

부위매입되어있는콘센트에서침대 바닥

부위멀티콘센트로 확장연결되어 있었고

잔해를발굴하였을바닥에서발굴된

5

콘센트 에는전기모기향매트와휴대폰충전기가꼽혀있다

.

4.1.4

전기계통검사

Figure 11

발화점을발굴하고감식한결과

,

부의 전기 계통 벽체에서 바닥으로 확장되는

5

멀티콘센트에 꼽혀있는 충전기와전자모기향 매트 전자모기향매트연결배선

4

개소에서합선흔적이식별 되었으며 이외여타부위의 배선등에는 합선흔적 이점은식별되지 않았다

.

4.1.5

발화원판정

2)

전체적인연소형상은전자모기향매트가 있는바닥부위에서 입구방향으로올라간 형태가 식별되고이곳 바닥에전원이 인가된 상태 에서소훼된 핸드폰충전기와전자모기향 매트 자모기향매트코드

4

개소에서합선흔적이식별되었고 충전기와 연결배선등에는 전기적인특이점이식별되 않았다

.

전기배선의합선은 전원이인가된 상태에서주변에 생성된열기에의해절연피복이소실되거나꺾임이 눌림

,

자체경년열화

,

절연파괴등의원인으로합선 생성될있을것이므로발화부판단에있어간접 증거로 사용되며기기자체또는배선에서합선이 성될있는개연성이발견되지않는다면외열에 생성되었다는 것을 의미 것이므로 제품검사가 필수적이다

.

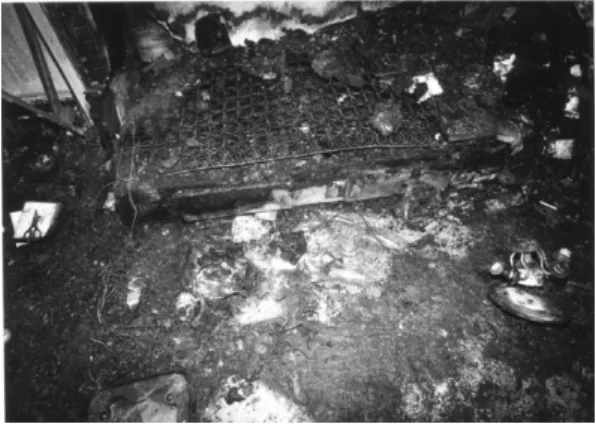

Figure 8. Burned feature of wall. Figure 11. Fire scene of excavation.

Figure 9. Burned feature of balcony.

Figure 10. Position of wall socket and plug inserted with mosquito repellent mat and mobile phone for charging.

(6)

4.2소훼된전자 모기향검사

Figure 12

확인할 있듯이 플라스틱외함이

융되면서주변의연소잔해와함께융착되었으며발열 가장자리에전기적으로형성된용융구멍이생겼다

.

또한

Figure 13

에서관찰할 있듯이 모기향 매트를

올려놓는발열판의우측에전기적인아크흔적이생성 되어있고부위는내부

PTC

밀착되어있는접속 단자의꺾임부위이며용융물의비산흔적은내부의 열이외부로 분출되면서형성된것이관찰되었다

.

PTC

밀착접속되어있는발열판내부의접속단자

배선과 연결되는부위가 용융 증발되어있고

PTC

중앙부와맞닿은부위에아크에의한구멍이뚫려있고 구멍을 중심으로단자끝단방향으로방사형 형태 좁은아크흔적이 길게형성된 것을

Figure 14

에서 관찰할 있었다

.

7)

5. 재현실험

화재현장의 연소형태를 관찰한결과

,

2)

에서 발화 하여거실과주변으로확산되었고

2)

내부의침대

방바닥에콘센트에꼽혀있는전자모기향매트에서발화 것으로판단하였으나

PTC

경우지금까지 안정된

발열체로스스로발화한사례가없어실제전자모기향 매트에서발화되었다는것을입증하기곤란한점이 었다

.

하지만매트발열판의전기적용융흔적과

PTC

접한접속단자의용융흔적은

PTC

에서발화되었음을 작케 함으로 피해자가 사용하였던 전자모기향 매트와 동일한제품을상대로당해연도생산된제품과

PTC

결합된모듈을가지고직접전원을인가발열되 온도특성을관찰하면서발화과정을시험하였다

.

5.1실험방법

실험은현장시료에 생긴용융흔과같은형태가 떠한메커니즘에 의해서 발생하는지확인하기위하여 Figure 12. A status of the mosquito repellent mat after

burning.

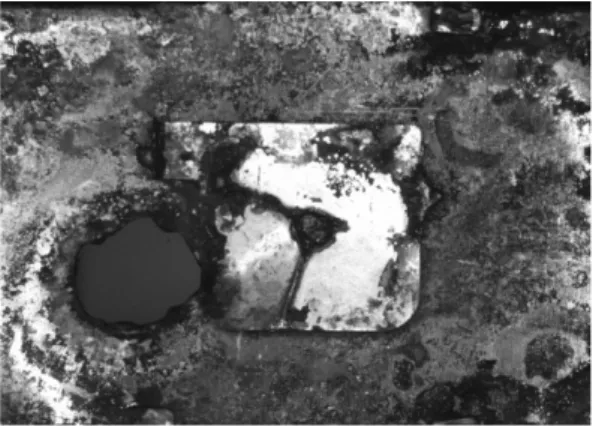

Figure 13. Heating plate of the mosquito repellent mat after burning.

Figure 14. Molten state of connection terminal of PTC.

Table 3. Experimental Conditions

No Experimental Conditions 1 불량 PTC 결합전원인가

2 외함연소실험

3 PTC 파괴결합전원인가

4 PTC 표면은도금을긁어접촉저항증가전원인가

5 절연지제거전원인가

6 접속단자일부제거전원인가

7 접속단자강제합선전원인가

8 불량 PTC직접전원인가

9 모듈절연파괴실험

(7)

Table 3

같은조건으로실험을 하였다

.

5.2실험장치 재료

실제 화재현장에서 사용했던 전자모기향과 동일한

PTC

모듈을 조립하고

220V AC

상용 전원을 인가

하고 모듈에 온도측정기를 부착하여 표준발열온도

(163

o

C)

이상으로증가하는제품에서

PTC

선별하여

모듈에 체결하고

Table 3

같은조건으로발화될

까지관찰하였다

.

6. 결과 및 고찰

PTC

훈증기 모듈에 체결하고

Figure 16

같이

전원을 인가한

4

시간 동안

6

개의 모듈의발열

도를 측정했다

.

결과

, Figure 17

같이 대부분의

PTC

발열온도는

150

o

C

유지하고있었으나간혹

비정상

(

불량

)

으로

PTC

처음부터 표준온도이상으로 발열하여

4

시간경과

200

o

C

이상으로발열하는

태를 보였다

.

6.1비정상발열 PTC제품의전원인가실험 발열온도시험 측정결과

,

비정상적인 발열을 보이는

PTC

선별하여모듈을조립하고

Table 3

같은방법

으로실험하였을 불량

PTC

추정되는 모듈의

도는처음부터

160

o

C

이상에서발열하여 온도기 측정 상한인

200

o

C

가까이까지 천천히 온도가 증가하다가

Figure 18

같이폭발음을 내면서화염이분출하였다

.

Figure 19~21

에서관찰할 있듯이 소훼된 훈증기

PTC

접속단자 끝단과일치하는발열판

2

개소가

용융되며구멍이뚫렸고이곳을통해스파크불꽃이

2

분간분출되다가단자양단이단락되면서전원이차단 되었으며모듈의뒷면단자부위가변형되고

PTC

소자가방사형형태로파열되면서

PTC

중심으로 뒷면의접촉단자가 용융되었다

.

Figure 15. Observation of the end products after power supply.

Figure 17. Estimation results of the temperature of PTC modules and time after power supply.

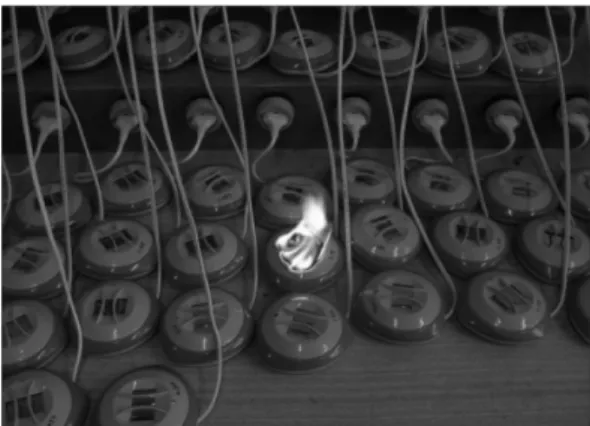

Figure 18. Ignition happening of the mosquito repellent mat.

Figure 16. Apparatus of the estimation of temperature.

(8)

6.2외함연소실험

전원이인가되어있던전자모기향이외부화염에

연소

PTC

소자내부전기배선의합선으로

열판에용융흔이생길가능성이있으므로전원을인가 전자모기향에불붙은매트를올려놓고플라스틱 함이 소진될까지 연소시켰으나 내부의

PTC

열판에화재사례현장에서획득한시료와동일한특징 전기적용융흔은생성되지않았다

.

6.3 PTC파괴실험

PTC

소자를 물리적으로 파괴한 모듈에 체결하여

전원을 인가하였을발열판의온도코드의 저항

깨지지 않은

PTC

비해

500

배인

600k

Ω으로

관찰되었으나

PTC

폭발하거나접속단자가용융되는 현상은나타나지 않았다

.

6.4 PTC 표면 은도금을 긁어 접촉저항을 증가 전원인가실험

PTC

접촉저항을높이기 위해표면에도포되어있는 은도금을긁어내고단자를접촉시켜전원을인가한 험에서발열온도코드의저항은정상적인

PTC

슷한저항

1~3k

Ω과

140~160

o

C

발열온도를유지하였다

.

6.5발열판내부의절연지를제거전원인가실험 절연지를제거하고전원을인가한 실험에서는 정상 적인발열을보였지만파괴등은일어나지않았다

.

6.6 PTC와 접속된 단자 일부를 제거하고 전원인가 실험

접속단자를일부 제거하여전원을 인가한 실험에서 정상제품과 같이일정한 온도와저항을 유지하였 으며

PTC

과열은일어나지않았다

.

6.7접속단자강제 합선 PTC형태분석

PTC

접속된단자에직접전원을인가하고강제

선시켰을

PTC

통한과전류는흘렀으나

PTC

괴되지않았다

.

6.8비정상 PTC에 직접전원 인가

비정상적으로 발열하는

PTC

자체에 접속단자만을 접속하고바이스로고정전원을인가한실험에서는 전원을 인가한

4

시간이 경과된 지점에서 갑자기

200

o

C

온도가 급상승하면서

Figure 22

같이 폭발 음을 내면서

PTC

파열되었으며 접속단자에는 전기 적인아크에의한용융이 형성되었다

.

6.9모듈절연파괴 실험

모듈 내부에 식염수

(10wt%)

이용한 절연파괴

Figure 19. Feature of the mosquito repellent mat after burning.

Figure 20. Molten state of connection terminal of PTC.

Figure 21. Broken state of inner part of PTC.

(9)

험한 결과

Figure 23~25

같이 접속단자간과전류로

인하여단자꺾임부위가용단되었고

PTC

용단된

부위가일부깨어졌다

.

7. 결 론

PTC

서미스터를발열체로사용하는전자모기향의 용이증가하고있다

.

화재현장에서관찰·확인된 자료

종합한 결과를바탕으로 재현실험을결과 다음 같은결론을얻을있었다

.

1. PTC

서미스터전자모기향매트는 내부의전기배

선이 조립과정에서 눌림이나 꺾임

,

계속된 저온 발열 의한접속단자와모듈의 탄화로 인한접속단자

트래킹에의한합선

PTC

서미스터의차단기능이

하될경우발화할가능성이크다

.

2.

내부발열체인

PTC

적정한 온도와전류억제

기능을 하지못하고 순간적으로

PTC

통해 많은 전류가흘러폭발하면서전원단자간합선이유발되고 이때생성되는스파크불꽃에플라스틱외함에착화되 것으로있었다

.

3.

비정상적으로발열하는

PTC

전원을인가한

4

시간후에갑자기 온도가 급상승하면서 폭발음을 면서

PTC

파열되었으며 접속단자에는 전기적인 크에의한용융이형성되었다

.

4.

모듈 내부에 식염수

(10wt%)

이용한 절연파괴

실험한 결과 접속단자간 과전류로 인하여 단자 꺾임 부위가용단되었고

PTC

용단된단자부위가일부 어졌다

.

감사의 글

연구는

2008

년도경원대학교학술연구지원사업의

연구비지원에 의하여연구되었음

.

Figure 25. Bursting of PTC after insulation breaking.

Figure 22. Bursting of PTC and melting of connecting terminal.

Figure 23. Insulation breaking test of module.

Figure 24. Status of melting of the insulation breaking connecting terminal.

(10)

참고문헌 1.

소방방재청화재통계년보

(2008).

2.

한상무

,

포항산업과학연구원

,

부품신소재연구센터 권영규

,

위덕대학교

, “PTC

써미스터기술동향

”, pp.1- 4(2004).

3.

김영우

,

포항산업과학연구원

, (

)

비아글로벌

,

허운행

,

써미스터종류별기술동향분석

”, pp.1-2(2005).

4.

장재훈

,

포항산업과학연구원

, “

반도성세라믹소재

-

666”(2006).

5.

곽동걸

,

정도영

,

강원대학교방재기술전문대학원

, “PTC

서미스터의온도특성을이용한전기안전제어장치 발에관한연구

”,

한국화재소방학회논문지

, Vol.21, No.4, pp.65-67(2007).

6.

김영우

,

포항산업과학연구원

, (

)

비아글로벌

,

허운행

,

써미스터종류별 기술동향분석

”, pp.4-5(2005).

7.

최승복

,

서울지방경찰청

, “

화재감식결과서

”(2005).

수치

Figure 1.  Characteristics of resistance and temperature.
Figure 4.  Module construction state of PTC thermistors.
Figure 5.  Disassemble of module.
Figure 8.  Burned feature of wall. Figure 11.  Fire scene of excavation.
+5

참조

관련 문서
