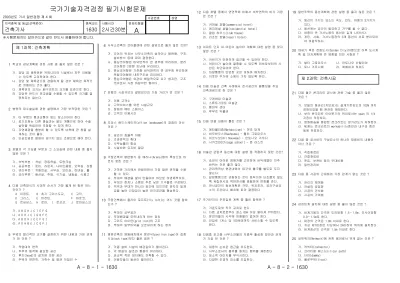

국가기술자격검정 필기시험문제
2003년도 기사 일반검정 제 4 회
자격종목 및 등급(선택분야) 종목코드 시험시간 문제지형별
수검번호 성명
건축기사 1630 2시간30분 A
※시험문제지는 답안카드와 같이 반드시 제출하여야 합니다.
제 1과목: 건축계획
학교의 강당계획에 관한 사항 중 옳지 않은 것은 ? 가. 강당 겸 체육관은 커뮤니티의 시설로서 자주 이용될 수 있도록 고려하여야 한다.
나. 강당 및 체육관으로 겸용하게 될 경우 체육관 목적으 로 치중하는 것이 좋다.
다. 체육관의 크기는 배구코트의 크기를 표준으로 한다.
라. 강당은 반드시 전교생을 수용할 수 있도록 크기를 결 정하지는 않는다.
1
병원의 대수술실에 관한 설명에서 가장 부적당한 것은 ? 가. 타 부분의 통과교통이 없는 장소이어야 한다.
나. 공기조화는 다른 병실과는 별도 계통으로 하여 수술 실만을 독립하여 조정할 수 있게 한다.
다. 자연채광을 충분히 할 수 있도록 남측에 큰 창을 설 계하는 것이 좋다.
라. 인공조명은 음영이 생기지 않는 조명으로 해야 한다.
2
호텔의 각 기능별 부분과 그 소요실에 관한 내용 중 옳지 않은 것은 ?
가. 숙박부분 : 객실, 공동욕실, 트렁크실
나. 공공부분 : 로비, 라운지, 나이트클럽, 오락실, 상점 다. 관리부분 : 지배인실, 사무실, 보이실, 린넨실, 홀 라. 요리부분 : 배선실, 주방, 식기실, 냉동실, 식품고
3
다음 건축양식의 시대적 순서가 가장 옳게 된 항은 어느 것인가 ?
A 이집트, B 초기 그리스도교, C 고딕, D 그리스, E 비잔틴, F 바로코, G 르네상스, H 로마, I 로코코, J 로마네스크 가. A B D H J C I E F G
나. A D H J C I G B F E 다. A B D H J C E F G I 라. A D H B E J C G F I
4
부엌의 합리적인 크기를 결정하기 위한 내용과 가장 관계 가 먼 것은 ?
가. 작업대의 면적
나. 주부의 동작에 필요한 공간 다. 후드(hood)의 설치에 의한 공간
라. 주택의 연면적, 가족수 및 평균 작업인 수
5
사무소건축의 코어플랜에 관한 설명으로 옳지 않은 것은?
가. 코어의 위치는 사무소건축의 성격이나 평면형, 구조, 설비방식 등에 따라 결정한다.
나. 중심코어형은 바닥면적이 큰 경우에 유리하며, 분리 코어형은 2방향 피난에 유리하다.
다. 편심코어형은 기준층 바닥면적이 큰 경우에 유리하며 독립코어형은 내진구조상 유리하다.
라. 중심코어형은 외관이 획일적으로 되기 쉽지만, 구조 코어로서 가장 바람직한 형이다.
6
은행의 시설규모의 결정요인과 가장 거리가 먼 것은 ? 가. 이용 고객수
나. 고객서비스를 위한 시설규모 다. 장래의 예비 스페이스 라. 고객의 이용시간
7
오피스 랜드스케이프(office landscape)의 장점이 아닌 것은 ?
가. 공간의 효율적 이용 나. 조경면적의 확대 다. 사무능률의 향상 라. 시설비와 유지비 절감
8
극장건축의 평면형식 중 애리나(Arena)형의 특성으로 바 르지 못한 것은 ?
가. 가까운 거리에서 관람하면서 가장 많은 관객을 수용 할 수 있다.
나. 무대의 배경을 많이 만들어야 하므로 비경제적이다.
다. 무대의 장치나 소품은 주로 낮은 기구들로 구성된다.
라. 객석과 무대가 하나의 공간에 있으므로 양자의 일체 감을 높여 긴장감이 높은 연극공간을 형성한다.
9
극장건축에서 플라이 로프트(fly loft)는 어느 것을 말하 는가 ?
가. 무대의 상부공간
나. 무대배경을 오르내리게 하는 장치 다. 그리드 아이언(grid iron)의 구조 라. 무대의 일부바닥을 오르내리게 하는 장치
10
병원건축의 병동배치에서 분관식(pavilion type)이 집중 식(block type)보다 좋은 점은 ?
가. 각종 설비 시설의 배관길이가 짧아진다.
나. 각 병실의 일조와 통풍이 유리하다.
다. 비교적 적은 대지에도 건축할 수 있다.
라. 이용자들의 동선이 짧아진다.
11
다음 호텔 중에서 연면적에 비해서 숙박면적의 비가 가장 큰 것은 ?
가. 커머셜 호텔(commercial hotel) 나. 레지덴셜 호텔(residential hotel) 다. 클럽 하우스(club house)
라. 리조트 호텔(resort hotel)
12
아파트 단지 내 어린이 놀이터 계획에 대한 설명 중 맞지 않은 것은 ?
가. 어린이가 안전하게 접근할 수 있어야 한다.
나. 어린이가 놀이에 열중할 수 있도록 외부로부터의 시 선은 차단되어야 한다.
다. 차량통행이 빈번한 곳은 피하여 배치한다.
라. 이웃한 주거에 소음이 가지 않도록 한다.
13
다음 미술관 건축 사례에서 전시공간의 융통성을 주요 건축개념으로 한 것은 ?
가. 구겐하임 미술관 나. 스튜트가르트 미술관 다. 퐁피두 센터
라. 루부르 박물관
14
다음 연결 내용이 틀린 것은 ?
가. 메타볼리즘(Metabolism) - 겐조 당게 나. 바우하우스(Bauhouse) - 월터 그로피우스 다. 아르누보(Art Nouveau) - 안토니오 가우디 라. 시카코파(Chicago school) - 존 러스킨
15
미술관 관람객 동선에 대한 설명 중 적절하지 못한 것은?
가. 승강이 어려운 장애자를 고려하여 바닥레벨이 자주 바뀌는 것은 좋지 않다.
나. 관리목적상 현관내에서 입구와 출구를 별도로 두지 않는다.
다. 일방통행으로 관람하는 것이 원칙이며 단조롭지 않도 록 독립전시와 벽면전시를 병행하여 변화를 준다.
라. 전시공간의 동선계획은 규모, 위치조건, 공간구성요 소의 조건이나 배치에 따라 결정된다.
16
주거단지의 주진입로 계획 중 틀린 항목은 ? 가. 기준도로와 직각 교차로 한다.
나. 다른 교차로로부터 최소 60m 이상 떨어져 위치한다.
다. 운전자들의 시각에 방해물이 없어야 한다.
라. 진입로 1개소 당 100세대까지 서비스할 수 있도록 한다.
17
다음중 초고층 사무소건물의 저층부 활성화 방안과 관계 가 가장 먼 것은 ?
가. 대중의 손쉬운 접근을 유도한다.
나. 사무소로서의 품위를 해치는 행위를 제한한다.
다. 장소적 이미지를 부각시킨다.
라. 다양한 조경적 요소를 도입한다.
18
일반주택의 동선계획에 관한 설명 중 옳지 않은 것은 ? 가. 동선이 가지는 요소는 속도, 빈도, 하중의 3가지가 있다.
나. 동선에는 공간이 필요하고 가구를 둘 수 없다.
다. 하중이 큰 가사노동의 동선은 길게 나타난다.
라. 개인, 사회, 가사노동권의 3개 동선이 서로 분리되어 야 바람직하다.
19
19세기 후반 전원도시(Garden City)이론으로 이후 도시계 획 및 단지계획에 큰 영향을 미친 사람은 ?
가. 발터 그로피우스 나. 안토니오 산텔리아 다. 토니 가르니에 라. 에베네저 하워드
20
제 2과목: 건축시공
다음 철근 콘크리트 공사에 관한 기술 중 옳지 않은 것은 ?
가. 보밑의 동바리(지보공)는 설계기준강도의 100% 까지 경화되었을 때 완전히 해체한다.
나. 보의 콘크리트 이어붓기의 위치로서는 span 의 1/4 지점이 적당하다.
다. 염화칼슘을 혼입한 콘크리트는 장기강도가 저하된다.
라. AE제는 콘크리트의 workability증진과 내구성 증진 등에 유효하다.
21
다음 중 공사비의 구성요소의 하나인 재료비의 내용이 아닌 것은 ?
가. 직접재료비 나. 간접재료비
다. 운임, 보관비 등의 부대비용 라. 일반관리비
22
다음 중 시공의 근대화와 가장 관계가 없는 것은 ? 가. 관리의 체계화
나. 건설의 공업화 다. 시공의 건식화 라. 시공의 기계화
23
강관비계 설치에 대한 설명 중 옳지 않은 것은 ? 가. 비계기둥의 간격은 도리방향 1.5∼1.8m, 간사이방향
0.9∼1.5m로 한다.
나. 띠장의 간격은 1.8m 이내로 한다.
다. 지상 제1띠장은 지상에서 2m이하의 위치에 설치한다.
라. 비계장선의 간격은 1.5m 이내로 한다.
24
네트워크(Network)에 관한 용어로서 관계 없는 것은 ? 가. 커넥터(connector)
나. 크리티칼 패스(critical path) 다. 더미(dummy)
라. 플로우트(float)
25
A - 8 - 3 - 1630
건축비의 예측을 위한 형태에 의한 단가의 분류로서 바르게 구성된 것은 ?
가. 재료단가, 노무단가, 복합단가, 공종단가 나. 재료단가, 노무단가, 복합단가, 외주단가 다. 재료단가, 노무단가, 복합단가, 합성단가 라. 재료단가, 노무단가, 부위단가, 외주단가
26
철골부재 접합용접의 용어와 그 설명이 틀린 것은 ? 가. 슬래그 감싸들기 - 용접봉의 피복제 심선과 모재가
변하여 생긴 회분이 용착금속내에 혼입되는 것 나. 오버랩 - 용접금속과 모재가 융합되지 않고 겹쳐
지는 것
다. 위핑 - 용접봉의 운봉을 용접방향에 대하여 가로로 왔다갔다 움직여 용착금속을 녹여 붙이는 것
라. 공기구멍 및 선상조직 - 용접상부에 따라 모재가 녹 아 용착금속이 채워지지 않고 홈으로 남게 된 부분
27
철골공사에서 용접봉의 내밀기, 이동 등을 기계화한 것이 고, 서브머지 아크용접법에 쓰이며, 용접봉은 코일상으로 돌려감은 것을 쓰고, 피복재 대신에 분말상의 플럭스를 쓰는 용접기기 명칭으로 가장 적합한 것은 ?
가. 직류아크용접기 나. 교류아크용접기 다. 자동용접기 라. 반자동용접기
28
표준관입 시험의 기술중 틀린 것은 ? 가. 추의 무게는 63.5 kg
나. 추의 낙하높이는 100cm 다. N치는 30cm 관입하는 타격회수 라. 토질시험의 일종임
29
공동도급방식(Joint Venture)에 대한 설명으로 옳은 것은 ?
가. 2명 이상의 수급자가 어느 특정공사에 대하여 협동 으로 공사를 체결하는 방식이다.
나. 발주자, 설계자, 공사관리자의 세 전문집단에 의하여 공사를 수행하는 방식이다.
다. 발주자와 수급자가 상호신뢰를 바탕으로 팀을 구성 하여 공동으로 공사를 수행하는 방식이다.
라. 공사수행방식에 따라 설계/시공(D/B)방식과 설계/관 리(D/M)방식으로 구분한다.
30
건축공사의 공기단축기법중에서 MCX(Minimum Cost Expediting)에 의한 공기단축 방법에 관한 설명으로 옳지 않은 것은 ?
가. 주공정선(Critical Path) 이외의 작업을 선택한다.
나. 각 작업의 비용구배를 구한다.
다. 비용구배가 최소인 작업부터 단축한다.
라. 보조 주공정선(Sub-Critical Path)의 발생을 확인 한다.
31
스프레이 건(spray-gun)을 쓰는 것이 가장 적합한 도료는 다음 중 어느 것인가 ?
가. 수성페인트 나. 유성페인트
다. 래커 라. 에나멜
32
벽두께 1.0B, 벽면적 30m2 쌓기에 소요되는 벽돌의 정미 량은 ? (단, 벽돌은 표준형을 사용한다.)
가. 3,900 매 나. 4,095 매 다. 4,470 매 라. 4,604 매
33
굳지않은 콘크리트 측압에 영향을 주는 요소 중 옳은 것은 ?
가. 콘크리트 온도가 높을수록 측압은 크다.
나. 타설속도가 빠를수록 측압이 작다.
다. 부배합 일수록 측압은 작다.
라. 물· 시멘트비가 작을수록 측압이 작다.
34
다음에 기술한 건설 기계와 작업의 종류가 가장 부적당하 게 짝지어진 것은 ?
가. 불도우저 - 굴삭 나. 백호우 - 정지 다. 파워쇼벨 - 굴착 라. 그레이더 - 고르기
35
다음 중 열가소성수지는 ?
가. 페놀수지 나. 요소수지 다. 멜라민수지 라. 염화비닐수지
36
건축공사에서 V.E(Value Engineering)의 사고방식으로 옳지 않은 것은 ?
가. 기능분석 나. 비용절감 다. 조직적 노력 라. 제품위주의 사고
37
다음 거푸집공사의 용어에서 잘못 기술된 것은 ? 가. 파이프 서포트(pipe support) : 높이 조절이 간단 하다.
나. 슬라이딩 폼(sliding form) : silo, 굴뚝 등의 콘크 리트 공사에 적당하다.
다. 메탈 폼(metal form) : 콘크리트 면이 정확하고 평활 하다.
라. 보우 빔(bow beam) : 서포트가 필요하다.
38
콘크리트의 중성화와 가장 관계가 높은 것은 ?
가. 산소 나. 이산화탄소
다. 염분 라. 질소
39
섬유보강 콘크리트에서 알칼리 골재반응을 일으킬 수 있 어 섬유의 선정시 특별한 주의를 해야하는 섬유는 어느 것인가 ?
가. 유리섬유 나. 강섬유
다. 탄소섬유 라. 폴리프로필렌섬유
40
A - 8 - 4 - 1630
제 3과목: 건축구조
그림과 같은 로우프에 생기는 힘 P의 값은 얼마인가 ? (단, 하중(100kgf)은 로우프의 한 가운데에 매달려 있으 며 2개의 로우프가 이루는 각은 120°이다.)
가. 0 kgf 나. 50 kgf 다. 100 kgf 라. 200 kgf
41
등분포하중 w와 B지점에 모멘트하중 w雜2 이 작용하는 그 림과 같은 단순보에서 중앙점의 휨모멘트의 크기를 구한 값은 ?
가. 1 8
w
ℓ 2 나. 38
w
ℓ 2 다. 58
w
ℓ 2 라. 516
w
ℓ 242
구조역학에 관한 각종 계수 가운데 휨응력도에 가장 관계 있는 것은 ?
가. 좌굴계수 나. 단면계수 다. 탄성계수 라. 팽창계수
43
강도설계법에 의한 철근콘크리트 원형기둥의 나선철근의 간격으로 가장 부적당한 것은 ?
가. 3cm 나. 5cm 다. 7cm 라. 9cm
44
벽돌쌓기에 대한 다음 설명 중 옳지 않은 것은 ?
가. 화란식쌓기에서 칠오토막은 마구리켜에서만 볼 수 있 다.
나. 영식쌓기는 통줄눈이 생기지 않아 구조적으로 유리하 다.
다. 벽돌쌓기에 막힌줄눈을 하는 이유는 하중을 분산하기 위해서이다.
라. 불식쌓기를 외부에서 보았을 때 한 켜에 길이면과 마구리면이 번갈아 나온다.
45
강도설계법에서 철근콘크리트 기둥의 축방향 주철근의 최 소 및 최대 철근비는 각각 얼마인가 ?
가. 1% 와 8% 나. 2% 와 6%
다. 1% 와 6% 라. 2% 와 8%
46
강도설계법에서 그림과 같은 보는 철근의 이음이 없는 경 우 b의 치수를 최소 얼마이상으로 하여야 하는가 ? (단, 굵은 골재의 최대치수는 18mm이며, 철근의 피복두께 는 4cm 이상으로 한다.)
가. 22cm 나. 25cm 다. 27cm 라. 32cm
47
다음 그림의 철근콘크리트 단근 장방형보의 설계 휨강도 ø Mn은?
(단, fck = 210kgf/cm2, fy = 4000kgf/cm2 , D22의 단면적 3.87cm2이다.)
가. 21.17tfㆍm 나. 23.52tfㆍm 다. 28.23tfㆍm 라. 31.37tfㆍm
48
그림과 같은 하중이 작용하는 단순보에서 C점의 전단력 크기로 맞는 것은 ?
가. 0 tf 나. 1 tf 다. 2 tf 라. 3 tf
49
단면의 성질에 관한 다음 기술중 틀린 것은 ?
가. 도심을 지나는 두 직교축에 대한 단면 2차 모멘트의 합은 방향에 따라 다르다.
나. 단면 상승 모멘트의 단위는 cm4, m4 이다.
다. 직경 D인 원형단면의 단면계수 π D3 32 이다.
라. 단면의 도심을 통과하는 축에 대한 단면 1차 모멘트 는 0이다.
50
벽돌구조에 대한 설명으로 가장 적당하지 않은 것은 ? 가. 나비 1.8m가 넘는 문꼴의 상부에는 철근콘크리트 인 방보를 설치한다.
나. 벽의 중간에 공간을 두고 안팎으로 쌓는 조적벽을 공 간벽 또는 중공벽이라 한다.
다. 벽돌벽면에 균열이 생기는 이유 중 문꼴 크기의 불합 리, 불균형 배치는 시공상의 대표적 결함이다.
라. 벽돌벽체 전부를 보강하는 의미로서 지붕, 처마 또는 층도리 부분에 철근콘크리트보를 둘러대는데, 이것을 테두리보라 한다.
51
2003년도 기사 일반검정 제 4 회
자격종목 및 등급(선택분야) 종목코드 시험시간 문제지형별
수검번호 성명
건축기사 1630 2시간30분 A
※시험문제지는 답안카드와 같이 반드시 제출하여야 합니다.
철골구조에 관한 기술에서 옳지 않은 것은 ? 가. 고열에 강하며, 내화성이 높다.
나. 철근콘크리트 구조에 비해 경량이다.
다. 수평력에 대해 강하다.
라. 대규모 건축물이 가능하다.
52
그림과 같은 독립기초에 N=30tf, M=12tf· m가 작용할 때 기초 슬래브와 지반과의 사이에 접지압을 압축반력만 생 기게 하기 위한 최소 기초 길이(ℓ )는 ?
가. 1.8m 나. 2.0m 다. 2.4m 라. 2.7m
53
그림에서 C점의 휨모멘트 값(
M
C)은 ?가. -3 tf· m 나. -6 tf· m 다. -9 tf· m 라. -12 tf· m
54
연약지반에서 부동침하를 방지하는 대책으로 옳지 않은 것은 ?
가. 건물을 경량화한다.
나. 지하실을 강성체로 설치한다.
다. 줄기초와 마찰말뚝 기초를 병용한다.
라. 건물의 구조강성을 높인다.
55
목조 건축물을 견고히 지을 때 별로 중요하지 않은 사항 은 ?
가. 토대를 앵커볼트로 긴결한다.
나. 토대의 모서리에는 귀잡이토대를 넣는다.
다. 벽체 요소에 가새를 넣는다.
라. 지붕틀 부재는 굵은 것일수록 좋다.
56
그림과 같은 철근콘크리트 기둥단면에서 띠철근의 간격이 옳은 것은 ?
가. 25cm 나. 30cm 다. 35cm 라. 48cm
57
그림과 같은 단순보에서 중앙점의 처짐량이 3㎝로 나타났 다. 만일 보의 춤을 2배로 크게 하면 처짐량은 얼마나 되 는가 ?
가. 1.5㎝
나. 0.75㎝
다. 0.375㎝
라. 0.25㎝
58
강도설계법에 의한 기둥의 설계에서 그림과 같은 띠철근 기둥의 최대설계축하중 ø Pn은 ?
(단, fck=240 kgf/cm2, fy=4,000 kgf/cm2이고 D22철근 한 개의 단면적은 3.87cm2, 강도감소계수 ø =0.7 이다.) 가. 약 250tonf
나. 약 300tonf 다. 약 350tonf 라. 약 400tonf
59
창면적이 클 때 스틸바만으로는 약하며, 또한 여닫을 때 의 진동으로 유리가 파손될 우려가 있으므로 이것을 보강 하고 외관을 꾸미기 위해 사용하는 것은 ?
가. 슬래트(slat) 나. 멀리온(mullion) 다. 크레센트(crescent) 라. 지도리(pivot)
60
제 4과목: 건축설비
T.V 공청용 기기가 아닌 것은 ?
가. 정합기 나. 분배기
다. 방향성 결합기 라. 검출기
61
통기관의 설치 목적으로 적합하지 않은 것은 ? 가. 배수관 내에 배수의 흐름을 원활하게 한다.
나. 트랩 봉수가 파괴되는 것을 방지한다.
다. 배수관 내에 신선한 공기를 유통시켜 배수 관내를 청 결하게 한다.
라. 스케일 부착에 의한 배수관 폐쇄의 보수, 점검을 용 이하게 한다.
62
압력수조식 급수설비에서 수조내의 최고압력이 3.5㎏/㎝2 이고, 흡입양정이 5m 라면 압력탱크에 급수하기 위해 사 용되는 급수펌프의 실양정(actual head)은 ?
가. 3.5m 나. 8.5m 다. 35m 라. 40m
63
에스컬레이터에 대한 다음 설명 중에서 옳지 않은 것은 ? 가. 엘리베이터에 비해 10배 이상의 수송능력이 있다.
나. 경사도는 30° 이하로 해야 한다.
다. 기계실이 필요치 않으며, 피트가 간단하다.
라. 에스컬레이터의 정격속도는 45m/min 이하로 한다.
64
공기 조화 설비 방식이 아닌 것은 ?
가. 리버스리턴 방식 나. 멀티죤유니트 방식 다. 단일덕트 방식 라. 팬코일유니트 방식
65
급탕설비의 안전장치 중 팽창관에 관한 설명 중 옳은 것 은 ?
가. 팽창관의 배수는 직접배수로 한다.
나. 팽창관의 내경은 보일러의 전열면적에 의해 결정한다 다. 팽창관은 팽창탱크 수면보다 낮은 위치에서 입상시킨 다.
라. 팽창관은 보일러나 저탕탱크에서 단독으로 입상시키 고 중간에 밸브를 설치한다.
66
변전실의 계획에 대한 설명 중 잘못된 것은?
가. 건물 전체의 부하중심 부근에 두는 것이 바람직하다.
나. 변전기기의 발열, 습기, 먼지 등을 제거하기 위해서 환기설비를 갖춘다.
다. 누수의 우려가 있으므로 위생 및 냉온수배관이 관통 하지 않도록 한다.
라. 특고압을 인입할 경우 천정높이는 최소 3.0m 이상으 로 한다.
67
실내음환경의 잔향시간에 대한 설명 중 옳은 것은 ? 가. 잔향시간은 음향청취를 목적으로 하는 공간이 음성전 달을 목적으로 하는 공간보다 짧아야 한다.
나. 잔향시간을 길게하기 위해서는 실내공간의 용적이 작 아야 한다.
다. 실의 흡음력이 높을수록 잔향시간은 길어진다.
라. 영화관은 전기음향설비가 주가 되므로 잔향시간은 짧 을수록 좋다.
68
배선 공사 방법 관한 설명으로서 잘못된 것은 ?
가. 플로어덕트 방식은 대규모 사무실 등에서 아웃트렛드 등의 취출에 편리한 방법이다.
나. 버스닥트방식은 대용량의 배전에는 부적당하여 간선 용, 공장용으로 쓸 수 없다.
다. 케이블 공사는 옥내 배선에서 금속관 공사와 동일하 게 모든 장소에 시설할 수 있는 공사 방법이다.
라. 합성 수지관 공사에는 주로 경질 비닐관이 사용된다.
69
조명설비의 설명으로 맞는 것은 ? 가. 직접조명은 하향광속이 10% 이하이다.
나. 간접조명은 하향광속이 90% 이상이다.
다. 전반확산조명은 교실이나 사무실에는 적당하지 않다.
라. 반간접조명은 세밀한 일을 오랫동안 하여야 되는 작 업실에 적당하다.
70
전력에 대한 용어의 설명으로 부적합한 것은 ?
가. 역률 = 유효전력 피상전력 나. 수용률 = 평균수용전력
총설비용량 × 100(%) 다. 부등률 = 각개의최대수용전력의합
합성최대수용전력 × 100(%) 라. 부하율 = 평균수용전력
최대수용전력 × 100(%)
71
가스설비에 관한 설명으로 옳지 않은 것은 ? 가. 가스배관은 시공, 관리가 용이한 장소로 한다.
나. 가스배관 경로는 배관주위의 장래계획과 안전성을 고 려하여 결정한다.
다. 저압공급은 가스의 공급량이 많거나 공급지역이 넓은 경우에 주로 사용한다.
라. 가스공급설비 중 가스 홀더는 가스를 저장하며 정압 기는 가스압력을 조정한다.
72
덕트 설비에 관한 설명이 옳게 된 것은 ?
가. 저속덕트는 풍속이 10 m/s이하이며 정압 50 mmAq 미 만인 것을 말한다.
나. 덕트 각부에서 풍속이 일정하도록 치수를 정하는 방 법을 정압법이라 한다.
다. 덕트의 재료는 가능하면 표면이 매끈한 아연도철판, 알루미늄판 등을 사용한다.
라. 덕트가 커지면 송풍기의 정압이 증가하므로 동력의 낭비가 심해진다.
73
어떤 사무실의 난방부하가 11,700㎉/h이다. 온수 방열기 를 설치하여 난방할 경우 소요 방열면적(m2 EDR)은 얼마 인가 ? (단, 열매온도와 실온은 표준상태)
가. 26 나. 22 다. 18 라. 16
74
깊은 수직 우물의 양수에 사용하는 입형다단 터빈 펌프로 서 흡입양정이 높아 횡축펌프로는 양수할 수 없는 경우에 사용되는 펌프는 ?
가. 보어 홀 펌프(bore hole pump) 나. 볼류트 펌프(volute pump) 다. 피스톤 펌프(piston pump) 라. 에어 리프트 펌프(air lift pump)
75
다음 중 공조계획의 조닝(zoning)에 있어 존(zone)의 범 위에 영향을 끼치는 요소와 가장 거리가 먼 것은 ? 가. 조명등의 위치와 흡출구의 위치
나. 시간에 따른 부하의 변화 다. 실의 사용용도
라. 실의 방위
76
A - 8 - 7 - 1630
엘리베이터의 기계실에 관한 설명으로 옳지 않은 것은 ? 가. 기계실의 위치는 대부분의 경우 승강로의 윗쪽에 설 치한다.
나. 기계실의 바닥면적은 승강로 수평 투영면적과 같은 크기로 한다.
다. 기계실의 벽과 바닥은 방음구조, 진동방지구조로 한 다.
라. 기계실은 발열이 많으므로 환기시킨다.
77
열관류율의 계산에 필요없는 것은 ? 가. 공기층의 열저항 나. 재료의 두께 다. 재료의 열전도율 라. 실내복사열
78
100명을 수용하는 회의실에서 1인당
CO
2의 배출량이 17雜/hr일 때 실내의CO
2농도를 1,000ppm 이하로 유지시 키기 위한 환기량은 개략 얼마인가 ?(단, 외기의
CO
2농도는 300ppm 이다.)가. 2,120
m
3/h
나. 2,430m
3/h
다. 3,150m
3/h
라. 3,470m
3/h 79
오수 정화처리 방식에 대한 설명 중 옳지 않은 것은 ? 가. 생물화학적 처리방식 중 호기성 처리방식에는 살수여 상, 활성슬러지 등이 있다.
나. 물리적 처리방식은 오수를 중화시키거나 소독하는 방 식이다.
다. 생물화학적 처리방식은 여러 종류의 미생물의 움직임 을 이용하여 오수를 처리하는 정화방식이다.
라. 교반은 폭기조 등에서 오수 중에 공기(산소)를 기계 적으로 혼입시키는 방식이다.
80
제 5과목: 건축관계법규
승강기에 관한 기준으로 옳지 않은 것은?
가. 건축주는 6층 이상으로서 연면적 2,000m2 이상인 건 축물을 건축하고자 하는 경우에는 승강기를 설치하여 야 한다.
나. 높이 41m를 넘는 각층의 바닥면적 중 최대바닥면적이 1,500m2 이하인 건축물에는 1대 이상의 비상용 승강기 를 설치하여야 한다.
다. 높이 41m를 넘는 각층의 바닥면적 중 최대바닥면적이 1,500m2를 넘는 건축물에는 1대에 1,500m2를 넘는 매 2,000m2이내마다 1대씩 가산한 대수 이상의 비상용 승 강기를 설치하여야 한다.
라. 높이 41m를 넘는 각층의 바닥면적의 합계가 500m2 이 하인 건축물에는 비상용 승강기를 설치하지 아니할 수 있다.
81
공사의 공정이 다음에 정하는 진도에 다다른 때에는 감리 중간보고서를 공사감리자가 작성하여야 한다. 시기가 옳 지 않은 것은?
가. 철골조 기초공사시 철근배치를 완료한 때
나. 철근콘크리트조 10층 이상 건축물인 경우 지상 3개층 마다 상부슬래브 배근을 완료한 때
다. 목조기초공사시 거푸집의 설치를 완료한 때 라. 조적조 지붕공사시 지붕슬래브 배근을 완료한 때
82
총 주차대수 규모가 8대 이하인 부설주차장의 구조 및 설 비기준을 완화할 수 있는 주차장의 형태는?
가. 기계식 주차장 지하식 나. 기계식 주차장 공작물식 다. 자주식 주차장 지평식 라. 자주식 주차장 건축물식
83
중앙도시계획위원회와 관계가 없는 것은?
가. 분과위원회 나. 도시계획상임기획단 다. 전문위원 라. 임기 2년
84
다음중 기계식 주차장의 사용검사와 정기검사의 유효기간 으로 옳은 것은?
가. 사용검사 2년, 정기검사 3년 나. 사용검사 3년, 정기검사 3년 다. 사용검사 3년, 정기검사 2년 라. 사용검사 2년, 정기검사 2년
85
다음 기술에서 틀린 것은 어느 것인가?
가. 방화구조는 방화 2급 이상에 해당하는 것을 말한다.
나. 난연재료는 불에 잘 타지 아니하는 성질을 가진 재료 를 말한다.
다. 준불연재료는 난연 3급에 해당하는 것을 말한다.
라. 불연재료는 불에 타지 아니하는 성질을 가진 재료를 말한다.
86
다음 중 배연설비의 설치대상 용도가 아닌 것은?
가. 학교 나. 운동시설
다. 유스호스텔 라. 아동관련시설
87
시가화조정구역의 지정에서 시가화 유보기간의 범위는?
가. 3년 이상 10년 이내 나. 3년 이상 20년 이내 다. 5년 이상 10년 이내 라. 5년 이상 20년 이내
88
공사감리자의 업무사항으로 맞지 않는 것은?
가. 시공계획 및 공사관리의 적정여부의 확인 나. 상세 시공도면의 작성· 검토
다. 공정표의 검토
라. 설계변경의 적정여부의 검토· 확인
89
A - 8 - 8 - 1630
건축물과 분리하여 공작물을 축조하고자 하는 경우 시장
· 군수· 구청장에게 신고를 하여야 하는 공작물이 아닌 것은?
가. 높이 7m의 굴뚝 나. 높이 6m의 광고탑 다. 높이 7m의 고가수조 라. 높이 3m의 옹벽
90
사용승인 후 5년이 경과한 연면적 1,000m2미만의 건축물 의 용도를 변경하는 경우 부설주차장을 추가로 확보하지 아니하고 건축물을 용도변경 할 수 있는 용도는?
가. 주점영업 나. 공연장
다. 집회장 라. 병원
91
아래 시설 가운데 동일한 건축물내 바닥면적 합계기준이 500m2미만일 때만 제2종 근린생활시설에 속하는 것은?
가. 종교집회장 나. 부동산중개업소 다. 의약품도매점 라. 노래연습장
92
다음 중 노외주차장의 출구 및 입구를 설치할 수 있는 곳은?
가. 초등학교의 출입구로부터 20m의 도로의 부분 나. 종단구배가 12%인 도로의 부분
다. 육교에서 3m 떨어진 도로의 부분
라. 유치원의 출입구로부터 25m에 있는 도로의 부분
93
건축물이 있는 대지를 기준에 미달되게 분할할 수 없도록 한 규정과 관계없는 것은?
가. 건축물의 높이제한 나. 대지와 도로의 관계 다. 건폐율
라. 대지안의 조경
94
다음 중 에너지절약설계기준에 적합하게 설계하는 건축물 에 대하여 허가권자가 완화하여 적용할 수 있는 건축법의 내용이 아닌 것은?
가. 건폐율 나. 건축물의 용적률 다. 대지안의 조경 라. 건축물의 높이제한
95
공동주택과 오피스텔의 난방설비를 개별난방방식으로 하 는 경우의 기준으로 옳은 것은?
가. 보일러는 거실 외의 곳에 설치하되, 보일러를 설치하 는 곳과 거실 사이의 경계벽은 출입구를 제외하고는 방화구조의 벽으로 구획할 것
나. 보일러실의 윗부분에는 그 면적이 0.3m2 이상인 환기 창을 설치하고, 보일러실의 윗부분과 아랫부분에는 각 각 지름 10㎝ 이상의 공기흡입구 및 배기구를 항상 열 려 있는 상태로 바깥공기에 접하도록 설치할 것 다. 기름보일러를 설치하는 경우에는 기름저장소를 보일
러실 외의 다른 곳에 설치할 것
라. 오피스텔의 경우에는 난방구획마다 방화구조로 된 벽
· 바닥과 갑종방화문으로 된 출입문으로 구획할 것
96
공용건축물은 건축하고자 할 때 허가권자와 협의한 경우 건축법상 특례가 적용되는 것은?
가. 건축허가 및 신고 나. 설계도서 제출 다. 공사감리자 선정 라. 착공신고
97
용도지역의 세분에 있어서 중고층주택을 중심으로 편리한 주거환경을 조성하기 위하여 필요한 지역은 ?
가. 제1종일반주거지역 나. 제2종일반주거지역 다. 제3종일반주거지역 라. 준주거지역
98
다음 중 공사감리자가 필요하다고 인정할 경우 공사시공 자로 하여금 상세시공도면을 작성하도록 요청할 수 있는 공사 기준은?
가. 연면적의 합계가 3,000m2 이상인 건축공사 나. 연면적의 합계가 5,000m2 이상인 건축공사 다. 연면적의 합계가 10,000m2 이상인 건축공사 라. 연면적의 합계가 15,000m2 이상인 건축공사
99
특별피난계단에 대한 설명 중 틀린 것은?
가. 갓복도식 공통주택이 16층 이상의 층으로부터 피난층 으로 통하는 직통계단은 특별피난계단으로 설치하여야 한다.
나. 지하 3층 이하의 층으로부터 피난층 또는 지상으로 통하는 직통계단은 특별피난계단으로 설치하여야
한다.
다. 계단실에는 노대 또는 부속실에 접하는 부분외에는 건축물의 내부와 접하는 창문등을 설치하지 아니한다.
라. 노대 또는 부속실에는 계단실외의 건축물의 내부와 접하는 창문등을 설치하지 아니한다.
100
국가기술자격검정 필기시험문제
2003년도 기사 일반검정 제 4 회
자격종목 및 등급(선택분야) 종목코드 시험시간 문제지형별
수검번호 성명
건축기사 1630 2시간30분 B
※시험문제지는 답안카드와 같이 반드시 제출하여야 합니다.
제 1과목: 건축계획
다음 호텔 중에서 연면적에 비해서 숙박면적의 비가 가장 큰 것은 ?
가. 커머셜 호텔(commercial hotel) 나. 레지덴셜 호텔(residential hotel) 다. 클럽 하우스(club house)
라. 리조트 호텔(resort hotel)
1
다음 연결 내용이 틀린 것은 ?
가. 메타볼리즘(Metabolism) - 겐조 당게 나. 바우하우스(Bauhouse) - 월터 그로피우스 다. 아르누보(Art Nouveau) - 안토니오 가우디 라. 시카코파(Chicago school) - 존 러스킨
2
다음중 초고층 사무소건물의 저층부 활성화 방안과 관계 가 가장 먼 것은 ?
가. 대중의 손쉬운 접근을 유도한다.
나. 사무소로서의 품위를 해치는 행위를 제한한다.
다. 장소적 이미지를 부각시킨다.
라. 다양한 조경적 요소를 도입한다.
3
병원의 대수술실에 관한 설명에서 가장 부적당한 것은 ? 가. 타 부분의 통과교통이 없는 장소이어야 한다.
나. 공기조화는 다른 병실과는 별도 계통으로 하여 수술 실만을 독립하여 조정할 수 있게 한다.
다. 자연채광을 충분히 할 수 있도록 남측에 큰 창을 설 계하는 것이 좋다.
라. 인공조명은 음영이 생기지 않는 조명으로 해야 한다.
4
학교의 강당계획에 관한 사항 중 옳지 않은 것은 ? 가. 강당 겸 체육관은 커뮤니티의 시설로서 자주 이용될 수 있도록 고려하여야 한다.
나. 강당 및 체육관으로 겸용하게 될 경우 체육관 목적으 로 치중하는 것이 좋다.
다. 체육관의 크기는 배구코트의 크기를 표준으로 한다.
라. 강당은 반드시 전교생을 수용할 수 있도록 크기를 결 정하지는 않는다.
5
부엌의 합리적인 크기를 결정하기 위한 내용과 가장 관계 가 먼 것은 ?
가. 작업대의 면적
나. 주부의 동작에 필요한 공간 다. 후드(hood)의 설치에 의한 공간
라. 주택의 연면적, 가족수 및 평균 작업인 수
6
다음 미술관 건축 사례에서 전시공간의 융통성을 주요 건축개념으로 한 것은 ?
가. 구겐하임 미술관 나. 스튜트가르트 미술관 다. 퐁피두 센터
라. 루부르 박물관
7
미술관 관람객 동선에 대한 설명 중 적절하지 못한 것은?
가. 승강이 어려운 장애자를 고려하여 바닥레벨이 자주 바뀌는 것은 좋지 않다.
나. 관리목적상 현관내에서 입구와 출구를 별도로 두지 않는다.
다. 일방통행으로 관람하는 것이 원칙이며 단조롭지 않도 록 독립전시와 벽면전시를 병행하여 변화를 준다.
라. 전시공간의 동선계획은 규모, 위치조건, 공간구성요 소의 조건이나 배치에 따라 결정된다.
8
다음 건축양식의 시대적 순서가 가장 옳게 된 항은 어느 것인가 ?
A 이집트, B 초기 그리스도교, C 고딕, D 그리스, E 비잔틴, F 바로코, G 르네상스, H 로마, I 로코코, J 로마네스크 가. A B D H J C I E F G
나. A D H J C I G B F E 다. A B D H J C E F G I 라. A D H B E J C G F I
9
주거단지의 주진입로 계획 중 틀린 항목은 ? 가. 기준도로와 직각 교차로 한다.
나. 다른 교차로로부터 최소 60m 이상 떨어져 위치한다.
다. 운전자들의 시각에 방해물이 없어야 한다.
라. 진입로 1개소 당 100세대까지 서비스할 수 있도록 한다.
10
호텔의 각 기능별 부분과 그 소요실에 관한 내용 중 옳지 않은 것은 ?
가. 숙박부분 : 객실, 공동욕실, 트렁크실
나. 공공부분 : 로비, 라운지, 나이트클럽, 오락실, 상점 다. 관리부분 : 지배인실, 사무실, 보이실, 린넨실, 홀 라. 요리부분 : 배선실, 주방, 식기실, 냉동실, 식품고
11
극장건축의 평면형식 중 애리나(Arena)형의 특성으로 바 르지 못한 것은 ?
가. 가까운 거리에서 관람하면서 가장 많은 관객을 수용 할 수 있다.
나. 무대의 배경을 많이 만들어야 하므로 비경제적이다.
다. 무대의 장치나 소품은 주로 낮은 기구들로 구성된다.
라. 객석과 무대가 하나의 공간에 있으므로 양자의 일체 감을 높여 긴장감이 높은 연극공간을 형성한다.
12
오피스 랜드스케이프(office landscape)의 장점이 아닌 것은 ?
가. 공간의 효율적 이용 나. 조경면적의 확대 다. 사무능률의 향상 라. 시설비와 유지비 절감
13
19세기 후반 전원도시(Garden City)이론으로 이후 도시계 획 및 단지계획에 큰 영향을 미친 사람은 ?
가. 발터 그로피우스 나. 안토니오 산텔리아 다. 토니 가르니에 라. 에베네저 하워드
14
사무소건축의 코어플랜에 관한 설명으로 옳지 않은 것은?
가. 코어의 위치는 사무소건축의 성격이나 평면형, 구조, 설비방식 등에 따라 결정한다.
나. 중심코어형은 바닥면적이 큰 경우에 유리하며, 분리 코어형은 2방향 피난에 유리하다.
다. 편심코어형은 기준층 바닥면적이 큰 경우에 유리하며 독립코어형은 내진구조상 유리하다.
라. 중심코어형은 외관이 획일적으로 되기 쉽지만, 구조 코어로서 가장 바람직한 형이다.
15
일반주택의 동선계획에 관한 설명 중 옳지 않은 것은 ? 가. 동선이 가지는 요소는 속도, 빈도, 하중의 3가지가 있다.
나. 동선에는 공간이 필요하고 가구를 둘 수 없다.
다. 하중이 큰 가사노동의 동선은 길게 나타난다.
라. 개인, 사회, 가사노동권의 3개 동선이 서로 분리되어 야 바람직하다.
16
아파트 단지 내 어린이 놀이터 계획에 대한 설명 중 맞지 않은 것은 ?
가. 어린이가 안전하게 접근할 수 있어야 한다.
나. 어린이가 놀이에 열중할 수 있도록 외부로부터의 시 선은 차단되어야 한다.
다. 차량통행이 빈번한 곳은 피하여 배치한다.
라. 이웃한 주거에 소음이 가지 않도록 한다.
17
은행의 시설규모의 결정요인과 가장 거리가 먼 것은 ? 가. 이용 고객수
나. 고객서비스를 위한 시설규모 다. 장래의 예비 스페이스 라. 고객의 이용시간
18
극장건축에서 플라이 로프트(fly loft)는 어느 것을 말하 는가 ?
가. 무대의 상부공간
나. 무대배경을 오르내리게 하는 장치 다. 그리드 아이언(grid iron)의 구조 라. 무대의 일부바닥을 오르내리게 하는 장치
19
병원건축의 병동배치에서 분관식(pavilion type)이 집중 식(block type)보다 좋은 점은 ?
가. 각종 설비 시설의 배관길이가 짧아진다.
나. 각 병실의 일조와 통풍이 유리하다.
다. 비교적 적은 대지에도 건축할 수 있다.
라. 이용자들의 동선이 짧아진다.
20
제 2과목: 건축시공
네트워크(Network)에 관한 용어로서 관계 없는 것은 ? 가. 커넥터(connector)
나. 크리티칼 패스(critical path) 다. 더미(dummy)
라. 플로우트(float)
21
표준관입 시험의 기술중 틀린 것은 ? 가. 추의 무게는 63.5 kg
나. 추의 낙하높이는 100cm 다. N치는 30cm 관입하는 타격회수 라. 토질시험의 일종임
22
건축공사에서 V.E(Value Engineering)의 사고방식으로 옳지 않은 것은 ?
가. 기능분석 나. 비용절감 다. 조직적 노력 라. 제품위주의 사고
23
벽두께 1.0B, 벽면적 30m2 쌓기에 소요되는 벽돌의 정미 량은 ? (단, 벽돌은 표준형을 사용한다.)
가. 3,900 매 나. 4,095 매 다. 4,470 매 라. 4,604 매
24
건축공사의 공기단축기법중에서 MCX(Minimum Cost Expediting)에 의한 공기단축 방법에 관한 설명으로 옳지 않은 것은 ?
가. 주공정선(Critical Path) 이외의 작업을 선택한다.
나. 각 작업의 비용구배를 구한다.
다. 비용구배가 최소인 작업부터 단축한다.
라. 보조 주공정선(Sub-Critical Path)의 발생을 확인 한다.
25
B - 8 - 3 - 1630
철골부재 접합용접의 용어와 그 설명이 틀린 것은 ? 가. 슬래그 감싸들기 - 용접봉의 피복제 심선과 모재가
변하여 생긴 회분이 용착금속내에 혼입되는 것 나. 오버랩 - 용접금속과 모재가 융합되지 않고 겹쳐
지는 것
다. 위핑 - 용접봉의 운봉을 용접방향에 대하여 가로로 왔다갔다 움직여 용착금속을 녹여 붙이는 것
라. 공기구멍 및 선상조직 - 용접상부에 따라 모재가 녹 아 용착금속이 채워지지 않고 홈으로 남게 된 부분
26
건축비의 예측을 위한 형태에 의한 단가의 분류로서 바르게 구성된 것은 ?
가. 재료단가, 노무단가, 복합단가, 공종단가 나. 재료단가, 노무단가, 복합단가, 외주단가 다. 재료단가, 노무단가, 복합단가, 합성단가 라. 재료단가, 노무단가, 부위단가, 외주단가
27
다음에 기술한 건설 기계와 작업의 종류가 가장 부적당하 게 짝지어진 것은 ?
가. 불도우저 - 굴삭 나. 백호우 - 정지 다. 파워쇼벨 - 굴착 라. 그레이더 - 고르기
28
콘크리트의 중성화와 가장 관계가 높은 것은 ?
가. 산소 나. 이산화탄소
다. 염분 라. 질소
29
섬유보강 콘크리트에서 알칼리 골재반응을 일으킬 수 있 어 섬유의 선정시 특별한 주의를 해야하는 섬유는 어느 것인가 ?
가. 유리섬유 나. 강섬유
다. 탄소섬유 라. 폴리프로필렌섬유
30
다음 중 열가소성수지는 ?
가. 페놀수지 나. 요소수지 다. 멜라민수지 라. 염화비닐수지
31
굳지않은 콘크리트 측압에 영향을 주는 요소 중 옳은 것은 ?
가. 콘크리트 온도가 높을수록 측압은 크다.
나. 타설속도가 빠를수록 측압이 작다.
다. 부배합 일수록 측압은 작다.
라. 물· 시멘트비가 작을수록 측압이 작다.
32
철골공사에서 용접봉의 내밀기, 이동 등을 기계화한 것이 고, 서브머지 아크용접법에 쓰이며, 용접봉은 코일상으로 돌려감은 것을 쓰고, 피복재 대신에 분말상의 플럭스를 쓰는 용접기기 명칭으로 가장 적합한 것은 ?
가. 직류아크용접기 나. 교류아크용접기 다. 자동용접기 라. 반자동용접기
33
강관비계 설치에 대한 설명 중 옳지 않은 것은 ? 가. 비계기둥의 간격은 도리방향 1.5∼1.8m, 간사이방향
0.9∼1.5m로 한다.
나. 띠장의 간격은 1.8m 이내로 한다.
다. 지상 제1띠장은 지상에서 2m이하의 위치에 설치한다.
라. 비계장선의 간격은 1.5m 이내로 한다.
34
다음 철근 콘크리트 공사에 관한 기술 중 옳지 않은 것은 ?
가. 보밑의 동바리(지보공)는 설계기준강도의 100% 까지 경화되었을 때 완전히 해체한다.
나. 보의 콘크리트 이어붓기의 위치로서는 span 의 1/4 지점이 적당하다.
다. 염화칼슘을 혼입한 콘크리트는 장기강도가 저하된다.
라. AE제는 콘크리트의 workability증진과 내구성 증진 등에 유효하다.
35
다음 중 공사비의 구성요소의 하나인 재료비의 내용이 아닌 것은 ?
가. 직접재료비 나. 간접재료비
다. 운임, 보관비 등의 부대비용 라. 일반관리비
36
공동도급방식(Joint Venture)에 대한 설명으로 옳은 것은 ?
가. 2명 이상의 수급자가 어느 특정공사에 대하여 협동 으로 공사를 체결하는 방식이다.
나. 발주자, 설계자, 공사관리자의 세 전문집단에 의하여 공사를 수행하는 방식이다.
다. 발주자와 수급자가 상호신뢰를 바탕으로 팀을 구성 하여 공동으로 공사를 수행하는 방식이다.
라. 공사수행방식에 따라 설계/시공(D/B)방식과 설계/관 리(D/M)방식으로 구분한다.
37
다음 거푸집공사의 용어에서 잘못 기술된 것은 ? 가. 파이프 서포트(pipe support) : 높이 조절이 간단 하다.
나. 슬라이딩 폼(sliding form) : silo, 굴뚝 등의 콘크 리트 공사에 적당하다.
다. 메탈 폼(metal form) : 콘크리트 면이 정확하고 평활 하다.
라. 보우 빔(bow beam) : 서포트가 필요하다.
38
스프레이 건(spray-gun)을 쓰는 것이 가장 적합한 도료는 다음 중 어느 것인가 ?
가. 수성페인트 나. 유성페인트
다. 래커 라. 에나멜
39
다음 중 시공의 근대화와 가장 관계가 없는 것은 ? 가. 관리의 체계화
나. 건설의 공업화 다. 시공의 건식화 라. 시공의 기계화
40
B - 8 - 4 - 1630
제 3과목: 건축구조
등분포하중 w와 B지점에 모멘트하중 w雜2 이 작용하는 그 림과 같은 단순보에서 중앙점의 휨모멘트의 크기를 구한 값은 ?
가. 1 8
w
ℓ 2 나. 38
w
ℓ 2 다. 58
w
ℓ 2 라. 516
w
ℓ 241
창면적이 클 때 스틸바만으로는 약하며, 또한 여닫을 때 의 진동으로 유리가 파손될 우려가 있으므로 이것을 보강 하고 외관을 꾸미기 위해 사용하는 것은 ?
가. 슬래트(slat) 나. 멀리온(mullion) 다. 크레센트(crescent) 라. 지도리(pivot)
42
그림에서 C점의 휨모멘트 값(
M
C)은 ?가. -3 tf· m 나. -6 tf· m 다. -9 tf· m 라. -12 tf· m
43
강도설계법에서 철근콘크리트 기둥의 축방향 주철근의 최 소 및 최대 철근비는 각각 얼마인가 ?
가. 1% 와 8% 나. 2% 와 6%
다. 1% 와 6% 라. 2% 와 8%
44
단면의 성질에 관한 다음 기술중 틀린 것은 ?
가. 도심을 지나는 두 직교축에 대한 단면 2차 모멘트의 합은 방향에 따라 다르다.
나. 단면 상승 모멘트의 단위는 cm4, m4 이다.
다. 직경 D인 원형단면의 단면계수 π D3 32 이다.
라. 단면의 도심을 통과하는 축에 대한 단면 1차 모멘트 는 0이다.
45
강도설계법에 의한 철근콘크리트 원형기둥의 나선철근의 간격으로 가장 부적당한 것은 ?
가. 3cm 나. 5cm 다. 7cm 라. 9cm
46
그림과 같은 하중이 작용하는 단순보에서 C점의 전단력 크기로 맞는 것은 ?
가. 0 tf 나. 1 tf 다. 2 tf 라. 3 tf
47
그림과 같은 단순보에서 중앙점의 처짐량이 3㎝로 나타났 다. 만일 보의 춤을 2배로 크게 하면 처짐량은 얼마나 되 는가 ?
가. 1.5㎝
나. 0.75㎝
다. 0.375㎝
라. 0.25㎝
48
목조 건축물을 견고히 지을 때 별로 중요하지 않은 사항 은 ?
가. 토대를 앵커볼트로 긴결한다.
나. 토대의 모서리에는 귀잡이토대를 넣는다.
다. 벽체 요소에 가새를 넣는다.
라. 지붕틀 부재는 굵은 것일수록 좋다.
49
강도설계법에서 그림과 같은 보는 철근의 이음이 없는 경 우 b의 치수를 최소 얼마이상으로 하여야 하는가 ? (단, 굵은 골재의 최대치수는 18mm이며, 철근의 피복두께 는 4cm 이상으로 한다.)
가. 22cm 나. 25cm 다. 27cm 라. 32cm
50
그림과 같은 독립기초에 N=30tf, M=12tf· m가 작용할 때 기초 슬래브와 지반과의 사이에 접지압을 압축반력만 생 기게 하기 위한 최소 기초 길이(ℓ )는 ?
가. 1.8m 나. 2.0m 다. 2.4m 라. 2.7m
51
2003년도 기사 일반검정 제 4 회
자격종목 및 등급(선택분야) 종목코드 시험시간 문제지형별
수검번호 성명
건축기사 1630 2시간30분 B
※시험문제지는 답안카드와 같이 반드시 제출하여야 합니다.
강도설계법에 의한 기둥의 설계에서 그림과 같은 띠철근 기둥의 최대설계축하중 ø Pn은 ?
(단, fck=240 kgf/cm2, fy=4,000 kgf/cm2이고 D22철근 한 개의 단면적은 3.87cm2, 강도감소계수 ø =0.7 이다.) 가. 약 250tonf
나. 약 300tonf 다. 약 350tonf 라. 약 400tonf
52
다음 그림의 철근콘크리트 단근 장방형보의 설계 휨강도 ø Mn은?
(단, fck = 210kgf/cm2, fy = 4000kgf/cm2 , D22의 단면적 3.87cm2이다.)
가. 21.17tfㆍm 나. 23.52tfㆍm 다. 28.23tfㆍm 라. 31.37tfㆍm
53
철골구조에 관한 기술에서 옳지 않은 것은 ? 가. 고열에 강하며, 내화성이 높다.
나. 철근콘크리트 구조에 비해 경량이다.
다. 수평력에 대해 강하다.
라. 대규모 건축물이 가능하다.
54
구조역학에 관한 각종 계수 가운데 휨응력도에 가장 관계 있는 것은 ?
가. 좌굴계수 나. 단면계수 다. 탄성계수 라. 팽창계수
55
연약지반에서 부동침하를 방지하는 대책으로 옳지 않은 것은 ?
가. 건물을 경량화한다.
나. 지하실을 강성체로 설치한다.
다. 줄기초와 마찰말뚝 기초를 병용한다.
라. 건물의 구조강성을 높인다.
56
그림과 같은 로우프에 생기는 힘 P의 값은 얼마인가 ? (단, 하중(100kgf)은 로우프의 한 가운데에 매달려 있으 며 2개의 로우프가 이루는 각은 120°이다.)
가. 0 kgf 나. 50 kgf 다. 100 kgf 라. 200 kgf
57
그림과 같은 철근콘크리트 기둥단면에서 띠철근의 간격이 옳은 것은 ?
가. 25cm 나. 30cm 다. 35cm 라. 48cm
58
벽돌구조에 대한 설명으로 가장 적당하지 않은 것은 ? 가. 나비 1.8m가 넘는 문꼴의 상부에는 철근콘크리트 인 방보를 설치한다.
나. 벽의 중간에 공간을 두고 안팎으로 쌓는 조적벽을 공 간벽 또는 중공벽이라 한다.
다. 벽돌벽면에 균열이 생기는 이유 중 문꼴 크기의 불합 리, 불균형 배치는 시공상의 대표적 결함이다.
라. 벽돌벽체 전부를 보강하는 의미로서 지붕, 처마 또는 층도리 부분에 철근콘크리트보를 둘러대는데, 이것을 테두리보라 한다.
59
벽돌쌓기에 대한 다음 설명 중 옳지 않은 것은 ?
가. 화란식쌓기에서 칠오토막은 마구리켜에서만 볼 수 있 다.
나. 영식쌓기는 통줄눈이 생기지 않아 구조적으로 유리하 다.
다. 벽돌쌓기에 막힌줄눈을 하는 이유는 하중을 분산하기 위해서이다.
라. 불식쌓기를 외부에서 보았을 때 한 켜에 길이면과 마구리면이 번갈아 나온다.
60
제 4과목: 건축설비
깊은 수직 우물의 양수에 사용하는 입형다단 터빈 펌프로 서 흡입양정이 높아 횡축펌프로는 양수할 수 없는 경우에 사용되는 펌프는 ?
가. 보어 홀 펌프(bore hole pump) 나. 볼류트 펌프(volute pump) 다. 피스톤 펌프(piston pump) 라. 에어 리프트 펌프(air lift pump)
61
덕트 설비에 관한 설명이 옳게 된 것은 ?
가. 저속덕트는 풍속이 10 m/s이하이며 정압 50 mmAq 미 만인 것을 말한다.
나. 덕트 각부에서 풍속이 일정하도록 치수를 정하는 방 법을 정압법이라 한다.
다. 덕트의 재료는 가능하면 표면이 매끈한 아연도철판, 알루미늄판 등을 사용한다.
라. 덕트가 커지면 송풍기의 정압이 증가하므로 동력의 낭비가 심해진다.
62
변전실의 계획에 대한 설명 중 잘못된 것은?
가. 건물 전체의 부하중심 부근에 두는 것이 바람직하다.
나. 변전기기의 발열, 습기, 먼지 등을 제거하기 위해서 환기설비를 갖춘다.
다. 누수의 우려가 있으므로 위생 및 냉온수배관이 관통 하지 않도록 한다.
라. 특고압을 인입할 경우 천정높이는 최소 3.0m 이상으 로 한다.
63
에스컬레이터에 대한 다음 설명 중에서 옳지 않은 것은 ? 가. 엘리베이터에 비해 10배 이상의 수송능력이 있다.
나. 경사도는 30° 이하로 해야 한다.
다. 기계실이 필요치 않으며, 피트가 간단하다.
라. 에스컬레이터의 정격속도는 45m/min 이하로 한다.
64
조명설비의 설명으로 맞는 것은 ? 가. 직접조명은 하향광속이 10% 이하이다.
나. 간접조명은 하향광속이 90% 이상이다.
다. 전반확산조명은 교실이나 사무실에는 적당하지 않다.
라. 반간접조명은 세밀한 일을 오랫동안 하여야 되는 작 업실에 적당하다.
65
가스설비에 관한 설명으로 옳지 않은 것은 ? 가. 가스배관은 시공, 관리가 용이한 장소로 한다.
나. 가스배관 경로는 배관주위의 장래계획과 안전성을 고 려하여 결정한다.
다. 저압공급은 가스의 공급량이 많거나 공급지역이 넓은 경우에 주로 사용한다.
라. 가스공급설비 중 가스 홀더는 가스를 저장하며 정압 기는 가스압력을 조정한다.
66
공기 조화 설비 방식이 아닌 것은 ?
가. 리버스리턴 방식 나. 멀티죤유니트 방식 다. 단일덕트 방식 라. 팬코일유니트 방식
67
엘리베이터의 기계실에 관한 설명으로 옳지 않은 것은 ? 가. 기계실의 위치는 대부분의 경우 승강로의 윗쪽에 설 치한다.
나. 기계실의 바닥면적은 승강로 수평 투영면적과 같은 크기로 한다.
다. 기계실의 벽과 바닥은 방음구조, 진동방지구조로 한 다.
라. 기계실은 발열이 많으므로 환기시킨다.
68
오수 정화처리 방식에 대한 설명 중 옳지 않은 것은 ? 가. 생물화학적 처리방식 중 호기성 처리방식에는 살수여 상, 활성슬러지 등이 있다.
나. 물리적 처리방식은 오수를 중화시키거나 소독하는 방 식이다.
다. 생물화학적 처리방식은 여러 종류의 미생물의 움직임 을 이용하여 오수를 처리하는 정화방식이다.
라. 교반은 폭기조 등에서 오수 중에 공기(산소)를 기계 적으로 혼입시키는 방식이다.
69
급탕설비의 안전장치 중 팽창관에 관한 설명 중 옳은 것 은 ?
가. 팽창관의 배수는 직접배수로 한다.
나. 팽창관의 내경은 보일러의 전열면적에 의해 결정한다 다. 팽창관은 팽창탱크 수면보다 낮은 위치에서 입상시킨 다.
라. 팽창관은 보일러나 저탕탱크에서 단독으로 입상시키 고 중간에 밸브를 설치한다.
70
전력에 대한 용어의 설명으로 부적합한 것은 ?
가. 역률 = 유효전력 피상전력 나. 수용률 = 평균수용전력
총설비용량 × 100(%) 다. 부등률 = 각개의최대수용전력의합
합성최대수용전력 × 100(%) 라. 부하율 = 평균수용전력
최대수용전력 × 100(%)
71
T.V 공청용 기기가 아닌 것은 ?
가. 정합기 나. 분배기
다. 방향성 결합기 라. 검출기
72
통기관의 설치 목적으로 적합하지 않은 것은 ? 가. 배수관 내에 배수의 흐름을 원활하게 한다.
나. 트랩 봉수가 파괴되는 것을 방지한다.
다. 배수관 내에 신선한 공기를 유통시켜 배수 관내를 청 결하게 한다.
라. 스케일 부착에 의한 배수관 폐쇄의 보수, 점검을 용 이하게 한다.
73
B - 8 - 7 - 1630
압력수조식 급수설비에서 수조내의 최고압력이 3.5㎏/㎝2 이고, 흡입양정이 5m 라면 압력탱크에 급수하기 위해 사 용되는 급수펌프의 실양정(actual head)은 ?
가. 3.5m 나. 8.5m 다. 35m 라. 40m
74
다음 중 공조계획의 조닝(zoning)에 있어 존(zone)의 범 위에 영향을 끼치는 요소와 가장 거리가 먼 것은 ? 가. 조명등의 위치와 흡출구의 위치
나. 시간에 따른 부하의 변화 다. 실의 사용용도
라. 실의 방위
75
배선 공사 방법 관한 설명으로서 잘못된 것은 ?
가. 플로어덕트 방식은 대규모 사무실 등에서 아웃트렛드 등의 취출에 편리한 방법이다.
나. 버스닥트방식은 대용량의 배전에는 부적당하여 간선 용, 공장용으로 쓸 수 없다.
다. 케이블 공사는 옥내 배선에서 금속관 공사와 동일하 게 모든 장소에 시설할 수 있는 공사 방법이다.
라. 합성 수지관 공사에는 주로 경질 비닐관이 사용된다.
76
열관류율의 계산에 필요없는 것은 ? 가. 공기층의 열저항 나. 재료의 두께 다. 재료의 열전도율 라. 실내복사열
77
실내음환경의 잔향시간에 대한 설명 중 옳은 것은 ? 가. 잔향시간은 음향청취를 목적으로 하는 공간이 음성전 달을 목적으로 하는 공간보다 짧아야 한다.
나. 잔향시간을 길게하기 위해서는 실내공간의 용적이 작 아야 한다.
다. 실의 흡음력이 높을수록 잔향시간은 길어진다.
라. 영화관은 전기음향설비가 주가 되므로 잔향시간은 짧 을수록 좋다.
78
어떤 사무실의 난방부하가 11,700㎉/h이다. 온수 방열기 를 설치하여 난방할 경우 소요 방열면적(m2 EDR)은 얼마 인가 ? (단, 열매온도와 실온은 표준상태)
가. 26 나. 22 다. 18 라. 16
79
100명을 수용하는 회의실에서 1인당
CO
2의 배출량이 17雜/hr일 때 실내의CO
2농도를 1,000ppm 이하로 유지시 키기 위한 환기량은 개략 얼마인가 ?(단, 외기의
CO
2농도는 300ppm 이다.)가. 2,120
m
3/h
나. 2,430m
3/h
다. 3,150m
3/h
라. 3,470m
3/h 80
제 5과목: 건축관계법규
아래 시설 가운데 동일한 건축물내 바닥면적 합계기준이 500m2미만일 때만 제2종 근린생활시설에 속하는 것은?
가. 종교집회장 나. 부동산중개업소 다. 의약품도매점 라. 노래연습장
81
특별피난계단에 대한 설명 중 틀린 것은?
가. 갓복도식 공통주택이 16층 이상의 층으로부터 피난층 으로 통하는 직통계단은 특별피난계단으로 설치하여야 한다.
나. 지하 3층 이하의 층으로부터 피난층 또는 지상으로 통하는 직통계단은 특별피난계단으로 설치하여야
한다.
다. 계단실에는 노대 또는 부속실에 접하는 부분외에는 건축물의 내부와 접하는 창문등을 설치하지 아니한다.
라. 노대 또는 부속실에는 계단실외의 건축물의 내부와 접하는 창문등을 설치하지 아니한다.
82
다음 중 공사감리자가 필요하다고 인정할 경우 공사시공 자로 하여금 상세시공도면을 작성하도록 요청할 수 있는 공사 기준은?
가. 연면적의 합계가 3,000m2 이상인 건축공사 나. 연면적의 합계가 5,000m2 이상인 건축공사 다. 연면적의 합계가 10,000m2 이상인 건축공사 라. 연면적의 합계가 15,000m2 이상인 건축공사
83
다음 중 노외주차장의 출구 및 입구를 설치할 수 있는 곳은?
가. 초등학교의 출입구로부터 20m의 도로의 부분 나. 종단구배가 12%인 도로의 부분
다. 육교에서 3m 떨어진 도로의 부분
라. 유치원의 출입구로부터 25m에 있는 도로의 부분
84
공사감리자의 업무사항으로 맞지 않는 것은?
가. 시공계획 및 공사관리의 적정여부의 확인 나. 상세 시공도면의 작성· 검토
다. 공정표의 검토
라. 설계변경의 적정여부의 검토· 확인
85
다음 중 에너지절약설계기준에 적합하게 설계하는 건축물 에 대하여 허가권자가 완화하여 적용할 수 있는 건축법의 내용이 아닌 것은?
가. 건폐율 나. 건축물의 용적률 다. 대지안의 조경 라. 건축물의 높이제한
86
총 주차대수 규모가 8대 이하인 부설주차장의 구조 및 설 비기준을 완화할 수 있는 주차장의 형태는?
가. 기계식 주차장 지하식 나. 기계식 주차장 공작물식 다. 자주식 주차장 지평식 라. 자주식 주차장 건축물식
87
B - 8 - 8 - 1630
공사의 공정이 다음에 정하는 진도에 다다른 때에는 감리 중간보고서를 공사감리자가 작성하여야 한다. 시기가 옳 지 않은 것은?
가. 철골조 기초공사시 철근배치를 완료한 때
나. 철근콘크리트조 10층 이상 건축물인 경우 지상 3개층 마다 상부슬래브 배근을 완료한 때
다. 목조기초공사시 거푸집의 설치를 완료한 때 라. 조적조 지붕공사시 지붕슬래브 배근을 완료한 때
88
사용승인 후 5년이 경과한 연면적 1,000m2미만의 건축물 의 용도를 변경하는 경우 부설주차장을 추가로 확보하지 아니하고 건축물을 용도변경 할 수 있는 용도는?
가. 주점영업 나. 공연장
다. 집회장 라. 병원
89
다음 기술에서 틀린 것은 어느 것인가?
가. 방화구조는 방화 2급 이상에 해당하는 것을 말한다.
나. 난연재료는 불에 잘 타지 아니하는 성질을 가진 재료 를 말한다.
다. 준불연재료는 난연 3급에 해당하는 것을 말한다.
라. 불연재료는 불에 타지 아니하는 성질을 가진 재료를 말한다.
90
공용건축물은 건축하고자 할 때 허가권자와 협의한 경우 건축법상 특례가 적용되는 것은?
가. 건축허가 및 신고 나. 설계도서 제출 다. 공사감리자 선정 라. 착공신고
91
건축물과 분리하여 공작물을 축조하고자 하는 경우 시장
· 군수· 구청장에게 신고를 하여야 하는 공작물이 아닌 것은?
가. 높이 7m의 굴뚝 나. 높이 6m의 광고탑 다. 높이 7m의 고가수조 라. 높이 3m의 옹벽
92
공동주택과 오피스텔의 난방설비를 개별난방방식으로 하 는 경우의 기준으로 옳은 것은?
가. 보일러는 거실 외의 곳에 설치하되, 보일러를 설치하 는 곳과 거실 사이의 경계벽은 출입구를 제외하고는 방화구조의 벽으로 구획할 것
나. 보일러실의 윗부분에는 그 면적이 0.3m2 이상인 환기 창을 설치하고, 보일러실의 윗부분과 아랫부분에는 각 각 지름 10㎝ 이상의 공기흡입구 및 배기구를 항상 열 려 있는 상태로 바깥공기에 접하도록 설치할 것 다. 기름보일러를 설치하는 경우에는 기름저장소를 보일
러실 외의 다른 곳에 설치할 것
라. 오피스텔의 경우에는 난방구획마다 방화구조로 된 벽
· 바닥과 갑종방화문으로 된 출입문으로 구획할 것
93
건축물이 있는 대지를 기준에 미달되게 분할할 수 없도록 한 규정과 관계없는 것은?
가. 건축물의 높이제한 나. 대지와 도로의 관계 다. 건폐율
라. 대지안의 조경
94
승강기에 관한 기준으로 옳지 않은 것은?
가. 건축주는 6층 이상으로서 연면적 2,000m2 이상인 건 축물을 건축하고자 하는 경우에는 승강기를 설치하여 야 한다.
나. 높이 41m를 넘는 각층의 바닥면적 중 최대바닥면적이 1,500m2 이하인 건축물에는 1대 이상의 비상용 승강기 를 설치하여야 한다.
다. 높이 41m를 넘는 각층의 바닥면적 중 최대바닥면적이 1,500m2를 넘는 건축물에는 1대에 1,500m2를 넘는 매 2,000m2이내마다 1대씩 가산한 대수 이상의 비상용 승 강기를 설치하여야 한다.
라. 높이 41m를 넘는 각층의 바닥면적의 합계가 500m2 이 하인 건축물에는 비상용 승강기를 설치하지 아니할 수 있다.
95
시가화조정구역의 지정에서 시가화 유보기간의 범위는?
가. 3년 이상 10년 이내 나. 3년 이상 20년 이내 다. 5년 이상 10년 이내 라. 5년 이상 20년 이내
96
용도지역의 세분에 있어서 중고층주택을 중심으로 편리한 주거환경을 조성하기 위하여 필요한 지역은 ?
가. 제1종일반주거지역 나. 제2종일반주거지역 다. 제3종일반주거지역 라. 준주거지역
97
중앙도시계획위원회와 관계가 없는 것은?
가. 분과위원회 나. 도시계획상임기획단 다. 전문위원 라. 임기 2년
98
다음중 기계식 주차장의 사용검사와 정기검사의 유효기간 으로 옳은 것은?
가. 사용검사 2년, 정기검사 3년 나. 사용검사 3년, 정기검사 3년 다. 사용검사 3년, 정기검사 2년 라. 사용검사 2년, 정기검사 2년
99
다음 중 배연설비의 설치대상 용도가 아닌 것은?
가. 학교 나. 운동시설
다. 유스호스텔 라. 아동관련시설
