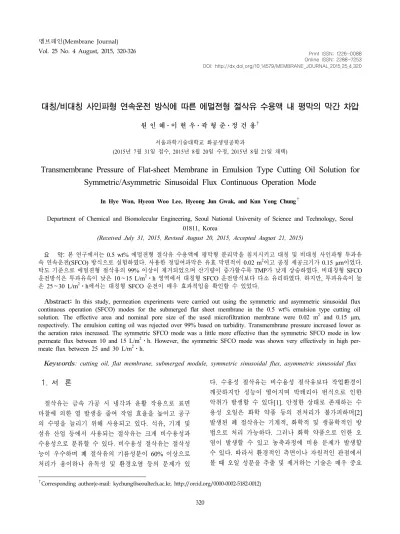

Transmembrane Pressure of Flat-sheet Membrane in Emulsion Type Cutting Oil Solution for Symmetric/Asymmetric Sinusoidal Flux Continuous Operation Mode

Online ISSN: 2288-7253 DOI: http://dx.doi.org/10.14579/MEMBRANE_JOURNAL.2015.25.4.320

대칭/비대칭 사인파형 연속운전 방식에 따른 에멀젼형 절삭유 수용액 내 평막의 막간 차압

원 인 혜⋅이 현 우⋅곽 형 준⋅정 건 용^†

서울과학기술대학교 화공생명공학과

(2015년 7월 31일 접수, 2015년 8월 20일 수정, 2015년 8월 21일 채택)

Transmembrane Pressure of Flat-sheet Membrane in Emulsion Type Cutting Oil Solution for Symmetric/Asymmetric Sinusoidal Flux Continuous Operation Mode

In Hye Won, Hyeon Woo Lee, Hyeong Jun Gwak, and Kun Yong Chung

^†

Department of Chemical and Biomolecular Engineering, Seoul National University of Science and Technology, Seoul 01811, Korea

(Received July 31, 2015, Revised August 20, 2015, Accepted August 21, 2015)

요 약: 본 연구에서는 0.5 wt% 에멀젼형 절삭유 수용액에 평막형 분리막을 침지시키고 대칭 및 비대칭 사인파형 투과유 속 연속운전(SFCO) 방식으로 실험하였다. 사용한 정밀여과막은 유효 막면적이 0.02 m

²

이고 공칭 세공크기가 0.15 µm이었다.

탁도 기준으로 에멀젼형 절삭유의 99% 이상이 제거되었으며 산기량이 증가할수록 TMP가 낮게 상승하였다. 비대칭형 SFCO 운전방식은 투과유속이 낮은 10∼15 L/m

²

⋅ h 영역에서 대칭형 SFCO 운전방식보다 다소 유리하였다. 하지만, 투과유속이 높 은 25∼30 L/m

²

⋅ h에서는 대칭형 SFCO 운전이 매우 효과적임을 확인할 수 있었다.

Abstract: In this study, permeation experiments were carried out using the symmetric and asymmetric sinusoidal flux continuous operation (SFCO) modes for the submerged flat sheet membrane in the 0.5 wt% emulsion type cutting oil solution. The effective area and nominal pore size of the used microfiltration membrane were 0.02 m

²

and 0.15 µm, respectively. The emulsion cutting oil was rejected over 99% based on turbidity. Transmembrane pressure increased lower as the aeration rates increased. The symmetric SFCO mode was a little more effective than the symmetric SFCO mode in low permeate flux between 10 and 15 L/m

²

⋅h. However, the symmetric SFCO mode was shown very effectively in high per- meate flux between 25 and 30 L/m

²

⋅ h.

Keywords: cutting oil, flat membrane, submerged module, symmetric sinusoidal flux, asymmetric sinusoidal flux

1)1. 서 론

절삭유는 금속 가공 시 냉각과 윤활 작용으로 표면 마찰에 의한 열 발생을 줄여 작업 효율을 높이고 공구 의 수명을 늘리기 위해 사용되고 있다. 석유, 기계 및 섬유 산업 등에서 사용되는 절삭유는 크게 비수용성과 수용성으로 분류할 수 있다. 비수용성 절삭유는 절삭성 능이 우수하며 폐 절삭유의 기름성분이 60% 이상으로 처리가 용이하나 유독성 및 환경오염 등의 문제가 있

다. 수용성 절삭유는 비수용성 절삭유보다 작업환경이 깨끗하지만 성능이 떨어지며 박테리아 번식으로 인한 악취가 발생할 수 있다[1]. 안정한 상태로 존재하는 수 용성 오일은 화학 약품 등의 전처리가 불가피하며[2]

발생된 폐 절삭유는 기계적, 화학적 및 생물학적인 방 법으로 처리 가능하다. 그러나 화학 약품으로 인한 오 염이 발생할 수 있고 농축과정에 비용 문제가 발생할 수 있다. 따라서 환경적인 측면이나 자원적인 관점에서 볼 때 오일 성분을 추출 및 제거하는 기술은 매우 중요

†

Corresponding author(e-mail: [email protected], http://orcid.org/0000-0002-5182-0012)

Fig. 1. Schematic flow diagram of the submerged mem- brane system.

하다[3].

최근에 응용되는 분리막을 이용한 폐오일 처리 기술 은 화학약품과 같은 별도의 첨가제가 필요하지 않고 폐 수의 성상변화에 거의 영향을 받지 않으며 오일 제거율 이 높아 안정적으로 처리 가능하다. 또한 고도처리 시 공장 부지를 저감할 수 있으며[4] 분리막 모듈을 분리 하여 직접 세척할 수 있고 경우에 따라서는 손상된 막 만 교체할 수도 있기 때문에 관리가 용이하며 유지비가 적게 들어 효과적이다[5]. 분리막을 이용한 절삭유 수용 액의 처리는 일반적으로 정밀여과와 한외여과 공정이 사용된다. 세공크기가 작은 한외여과막을 사용하면 오 일 제거율은 상승하지만, 투과유속이 감소하며 세공크 기가 큰 정밀여과막을 사용하면 투과유속은 증가되지 만 오일 제거율이 낮아지므로 용액 성상에 따른 적절한 분리막의 선택은 중요하다. 또한 오일 입자 중 세공의 크기보다 작은 입자는 세공을 통과하는 경우가 발생할 수 있지만 점차적으로 오일 입자가 막 표면에 축적되어 겔층을 형성하여 보다 작은 입자의 경우도 분리할 수 있다[6,7]. 그러나 장기 운전 시 막오염 현상으로 인해 투과량이 감소하거나 막간 압력차(transmembrane pres- sure, TMP)가 증가하는 문제가 발생할 수 있으며[8] 이 러한 막오염 문제를 해결하기 위해 현재까지도 많은 연 구가 진행되고 있다[9-11]. 예를 들면, 분리막 표면에 충분한 양의 공기를 공급하여 운전 및 휴지 시에 막 표 면의 오일을 효과적으로 제거하거나 임계 투과유속보 다 낮은 투과유속으로 운전[12] 또는 전기장을 이용하 여 투과유속을 향상시키기도 한다[13]. 이외에도 절삭 유 수용액을 전처리하여 원료용액의 점도, 밀도 등 물 성을 조절하거나 분리막의 물리적 세척이나 막 표면의 개질 등으로 막오염을 조절할 수 있다[14,15].

특히 에멀젼 절삭유 수용액에 분리막을 침지시키고 투과유속을 연속적으로 변화시키면서 막오염을 조절하 는 이른바 사인파형 투과유속 연속운전(sinusoidal flux continuous operation, SFCO) 방법을 개발한 바 있다.

이 경우 SFCO 운전방식에 따른 TMP는 기존의 침지식 분리막에 적용되는 운전/휴지(run/stop, R/S) 방식에 비 하여 60% 이하로 유지되었으며 투과유속의 증가에 따 른 TMP의 감소가 상대적으로 크게 나타남을 확인하였 다[16]. 계속해서 본 연구에서는 SFCO 투과유속의 파형 을 최적화하기 위하여 침지식 정밀여과용 평막을 수용 성 절삭유 수용액 내 침지시키고 대칭형 및 비대칭형 SFCO 방식의 투과실험을 수행하였다. 또한 운전방식에

따른 투과유속 및 대칭형의 산기량 변화에 따른 TMP의 변화를 비교 분석하여 그 특성을 확인하고자 하였다.

2. 실험 장치 및 실험 방법

2.1. 실험 장치

본 연구에서 사용한 분리막은 공칭공경 0.15 µm인 P 사 CPVC (Chlorinated Polyvinyl Chloride)평막으로 양 면의 유효 막면적이 0.02 m² (0.1 × 0.1 m)이며 평막이 0.006 m 두께의 지지체에 고정되어 있는 모듈로서 처리 수는 막모듈 상단 처리수 관으로 모아져서 배출되는 방 식이며 실험장치에 대한 개략적인 흐름도를 Fig. 1에 나 타내었다. 20 L 크기의 에멀젼형 절삭유 수용액 저장조 (1)에는 평막형 분리막 모듈 (2)가 침지되어 있고 교반 기 (3)를 설치하여 절삭유 수용액을 균일하게 혼합하도 록 하였다. 분리막 모듈과 연결된 펌프((4), Masterflex 7518-00)를 사용하여 일정한 유량으로 투과액을 얻은 후, 투과액은 절삭유 수용액 농도를 일정하게 유지하도 록 저장조로 반송하였다. 흡입압력은 압력계((5), Sensys PTDC-100 RCIA)로 측정하였고 UTP케이블로 연결된 컴퓨터 (6)에 실시간으로 측정 압력을 저장하였다. 에어 펌프 (7)을 사용하여 공급되는 공기는 유량계((8), Dwyer)로 측정한 후 저장조 하부에 설치된 산기관 (9) 을 통하여 저장조에 공급되었다. 이와 같이 공급된 공 기는 저장조 내에서 상승하면서 분리막 표면에 축적되 는 오일 입자를 세척하여 막 오염을 줄이는 작용을 할 수 있다[16].

(a)

(b)

Fig. 2. (a) Permeate flux and (b) permeate weight for the symmetric and asymmetric SFCO modes at J

R/S

= 20 L/m

²

⋅ hr and C = 1.6.

2.2. 실험 방법

2.2.1. SFCO의 대칭형 및 비대칭형 운전방법

본 실험에서는 동일한 조건하에서 분리막을 침지시 켜 비대칭형과 대칭형 운전방식을 적용하여 투과시간 에 따른 TMP를 비교하였다. TMP 변화 경향을 확인하 기 위하여 12분 주기로 8번을 반복 운전한 후 투과 실 험을 중지하였다. 운전 중에는 분리막 오염을 저감시키 기 위하여 모듈 하단부의 산기관에서 1 L/min의 공기 를 연속적으로 공급하였다.

R/S 및 SFCO의 운전주기는 동일하게 12분이고 R/S 운전의 경우는 10분간 여과운전 후 2분간 휴지(R/S 10 분-운전/2분-휴지)하였으며 SFCO는 흡입펌프의 특성을

고려하여 1분 단위의 step function으로 투과유량을 조절 하였다. SFCO 운전방법에 대한 펌프의 제어는 Labview 프로그램을 사용하였다. 대칭형 운전방식 투과유속(JS)에 대한 일반식은 아래와 같다.



_



_sin^ 



  ≤  ≤  (1)

대칭형 운전방식은 R/S 투과유속인 JR/S를 기준으로 변형된 사인함수 식 (1)을 적용하여 휴지시간 없이 12 분주기중 6분을 기준으로 반복되는 대칭형 구조이다.

는 0∼π 범위의 주기적인 사인파형을 형성하도록 w

= π/12로 설정하였다. SFCO의 최대 투과유속을 기존 R/S운전의 투과유속이하로 운전하면서 12분 주기당 투 과수 생산량을 동일하게하기 위하여 상수인 C 값을 조 정하였다. 또한 비대칭형 운전방식 투과유속(JAS)를 제 어하기 위한 일반식은 다음과 같다. 여기에서 JASmax은 JAS의 최대값을 의미한다.



_



_^{}⋅sin   



_{}  ≤  ≤  (2)

비대칭형 운전방식은 식 (2)를 적용하여 12분 주기 중 9분에 최대 설계투과유속으로 운전되는 비대칭형 구 조이다.

이상의 대칭형/비대칭형 함수를 기준으로 JR/S = 20 L/m²⋅h 이고 C = 1.6일 경우 대칭형 및 비대칭형 투 과유속을 나타내면 Fig. 2(a)와 같다. 대칭형 SFCO는 운전주기 중간인 6분일 때 투과유속이 최대 20 L/m²⋅ h에 도달하였고 이를 중심으로 운전시간에 대하여 대칭 적이며, 비대칭형 SFCO의 경우는 투과유속이 대칭형보 다 서서히 증가하여 9분일 때 최대값인 22 L/m²⋅h에 도달하고 그 후에 급격하게 감소함을 알 수 있었다. 하 지만 12분 주기 동안 분리막을 투과한 생산수의 양은 Fig. 2(b)에서와 같이 동일함을 확인하였다.

2.2.2. 정밀여과막의 전처리 및 세정

절삭유의 입자 크기보다 분리막 기공이 상대적으로 커서 절삭유의 제거율이 감소할 수 있으므로 분리막 표 면에 인위적으로 얇은 오일층을 형성시켰다. 먼저, 분리 막을 절삭유 수용액에 침지시키고 공기를 공급하지 않 은 상태에서 높은 투과 유속으로 TMP가 20 kPa에 도 달할 때까지 흡입하여 분리막의 표면에 오일층을 형성

Fig. 3. Turbidity of the cutting oil solution. Fig. 4. Particle size distribution of the cutting oil solution.

시킨 후 순수에 침지하여 유속을 확인하고 투과실험을 진행하였다. 이때 너무 낮은 투과유속으로 흡입할 경우 는 오일이 분리막을 투과하여 양질의 처리수를 확보할 수 없었다.

투과 실험을 마친 후에는 분리막 표면을 부드러운 재 질의 스펀지로 물리적 세척하여 막 표면의 오일층을 제 거한 후 순수에 침지시켜 TMP를 확인하였다. 그리고 99% 에탄올 용액에 침지시키고 약 8분간 에탄올 용액 을 투과시켜 분리막 표면 및 세공 내에 절삭유를 용해 시킨 후 마지막으로 순수 투과유속을 측정하고 초기 TMP와 비교하여 분리막의 세척을 확인하였다[16].

2.2.4. 절삭유 분석

본 실험에서 사용한 에멀젼형 절삭유(MegaLube Co.) 수용액의 농도 및 제거율을 확인하기 위하여 농도에 따 른 탁도를 탁도계(HACH, US2100N)로 측정하였으며 Fig. 3에 나타내었다. 이와 같은 검량선을 이용하여 투 과수의 농도를 추정하였으며 이를 이용하여 분리막의 제거율을 계산하였다. 본 연구의 투과실험에 대한 분리 막 제거율은 99% 이상임을 확인하였다.

또한 에멀젼형 절삭유 수용액 내에 오일 입자분포를 입도분석기(Beckman Coulter LS 13 320)로 측정하여 Fig. 4에 나타내었으며 절삭유 오일입자는 0.04 내지 0.25 µm 범위에 폭넓게 분포함을 확인할 수 있었다. 절 삭유를 제타전위측정기(Photal Otsuka ELSZ)로 측정한 결과 에멀젼형 절삭유 수용액의 제타전위는 -40.51 mV 로 나타났다.

3. 실험 결과 및 고찰

3.1. 대칭형 및 비대칭형 운전방식에 따른 TMP

0.5 wt% 에멀젼형 절삭유 수용액에 대칭형 및 비대칭 형을 적용한 SFCO 운전 방식으로 JR/S를 10, 15, 20, 25 L/m²⋅h 및 30 L/m²⋅h로 증가시키면서 각각의 TMP를 측정하여 Fig. 5에 나타내었다. JR/S = 10 L/m²⋅h일 경 우는 Fig. 5(a)에서와 같이 투과실험 시작 25분 후부터 TMP가 급격히 상승하였으며 이후 완만히 증가하는 경 향을 보였다. 제8주기(84∼96분)에서 대칭형 SFCO의 최 대 TMP가 18 kPa일 때 비대칭형 SFCO의 최대 TMP는 14 kPa로 비대칭형 SFCO가 4 kPa 정도 TMP 저감 효과 가 있었다. 그러나 이후 주기가 증가할수록 비대칭형 SFCO의 TMP가 서서히 증가하여 대칭형 SFCO의 TMP 에 근접하는 것을 확인하였다. JR/S = 15 L/m²⋅h일 경우 는 Fig. 5(b)에서와 같이 제8주기(84∼96분)까지 대칭형 과 비대칭형 SFCO의 TMP가 유사한 형태로 상승하였으 며 이후 제9주기부터 대칭형 SFCO의 TMP는 25 내지 27 kPa로 일정하게 유지되었다. 그러나, 비대칭형 SFCO 의 TMP는 서서히 증가하여 153분에는 30 kPa까지 상승 하였다. JR/S = 20 L/m²⋅h일 때는 Fig. 5(c)에서와 같이 첫 번째 주기부터 비대칭형 SFCO의 TMP가 대칭형 SFCO보다 높게 유지되는 경향을 보였으며 제6주기(60

∼72분)에서는 비대칭형 SFCO의 TMP는 33 kPa, 대칭 형 SFCO는 30 kPa로 3 kPa 정도 낮게 나타났었다. JR/S

= 25 L/m²⋅h까지 증가시키면 Fig. 5(d)에서와 같이 대 칭형 SFCO의 TMP는 비대칭형 SFCO TMP보다 매 주 기에서 낮게 나타남을 확인할 수 있었으며 최대 6 kPa

(a)

(b)

(c)

(d)

(e)

Fig. 5. Transmembrane pressure for the symmetric and asymmetric SFCO modes : (a) J

R/S

= 10, (b) 15, (c) 20, (d) 25 and (e) 30 L/m

²

⋅hr.

정도 낮았다. 마지막으로 JR/S = 30 L/m²⋅h까지 더욱 증 가시킬 경우 대칭형 SFCO TMP가 비대칭형 SFCO TMP보다 뚜렷하게 낮게 유지되었으며 최대 11 kPa까지 차이가 있었다.

요약하면 투과유속이 낮은 10 내지 15 L/m²⋅h 영역 에서는 비록 그 효과가 미미하지만 비대칭형 SFCO 운 전방식이 유리한 것으로 나타났다. 그러나 중간 투과유 속인 15 내지 20 L/m²⋅h일 경우는 대칭형 SFCO의 TMP가 3 kPa 정도 낮게 나타났으며 투과유속이 높은 25 내지 30 L/m²⋅h에서는 대칭형 SFCO 운전이 더욱 효과적임을 확인할 수 있었다. 비대칭형 SFCO 운전방 식의 경우 Fig. 2(a)에서와 같이 투과유속이 낮으면 소 위 임계 투과유속 이하로 운전되어 막오염이 가역적이 므로 비록 대칭형에 비하여 높은 투과유속 영역이 존재 하더라도 막오염 문제가 발생되지 않을 수 있다. 그러 나, 투과유속이 증가하면 비대칭형 SFCO 운전에서 대 칭형보다 높은 투과유속 구간은 임계 투과유속 영역을 초과하여 비가역적 막오염을 초래할 수 있다. 이러한 영역에서 비대칭형 SFCO 운전의 경우, 비록 짧은 최대 투과유속 운전 이후에 대칭형 투과유속보다 낮은 영역

에서 운전되더라도 이미 형성된 막오염이 지속적으로 존재하므로 대칭형 SFCO 운전보다 불리하게 작용할 수 있다.

3.2. 대칭형 SFCO의 산기량에 따른 변화

대칭형 함수를 적용한 SFCO 운전방식으로 에멀젼형 절삭유 수용액 0.5 wt%에 대해 JR/S = 15 L/m²⋅h인 조 건에서 산기량을 0, 0.25 그리고 1 L/min으로 증가시키 면서 각각의 TMP 결과를 측정하여 Fig. 6에 나타내었 다. 산기량에 따른 TMP 변화는 제4주기(36∼48분) 이 내 에서 유사하였으나, 그 이후에 산기량이 증가함에 따라서 감소함을 알 수 있었다. 예를 들어 제8주기인 91분에서 산기량 0, 0.25 및 1 L/min일 때의 TMP는 각 각 30, 28, 25 kPa로 공기를 주입하지 않은 경우와 비 교하여 2 내지 5 kPa의 TMP 저감 효과가 있었다. 이와 같이 분리막의 휴지기간이 없이 연속적으로 투과를 실 시하는 SFCO 운전 방식에서도 분리막 표면의 절삭유 오일층을 기포로 일부 제거 가능하여 막오염을 일부 억 제할 수 있었다.

Fig. 6. Transmembrane pressure for various aeration rates at J

R/S

= 15 L/m

²

⋅hr.

4. 결 론

본 연구에서 개발한 대칭형 및 비대칭형 SFCO 운전 방식에 대하여 에멀젼형 절삭유 수용액의 분리 특성을 요약하면 다음과 같다. 먼저 정밀여과용 분리막을 적용 하면 99% 이상의 절삭유를 제거할 수 있었다. 비대칭 형 SFCO 운전방식은 투과유속이 낮은 10∼15 L/m²⋅h 영역에서 비록 효과가 미미할지라도 대칭형 SFCO 운 전방식보다 유리하였다. 그러나, 중간 투과유속인 15∼

20 L/m²⋅h에서는 대칭형 SFCO의 TMP가 3 kPa 정도 낮아 막오염 저감에 효과적이었으며 투과유속이 높은 25, 30 L/m²⋅h에서는 대칭형 SFCO 운전이 매우 효과 적임을 확인할 수 있었다. 또한 절삭유 수용액에 침지 된 분리막에 산기량을 증가시키면 막표면의 오일층이 기포에 의해 제거되어 막오염을 저감시킬 수 있었다.

감 사

이 연구는 서울과학기술대학교 교내학술연구비 지원 으로 수행되었습니다.

Reference

1. Y. W. Kim, K. M. Hong, K. W. Chung, and C. J.

Park, “The study on decomposition of metal-work- ing fluids against microbes”, Korean Chem. Eng.

Res., 44, 350 (2006).

2. K. Y. Chung, J. J. Kim, K. J. Kim, and A. G.

Fane, “Microfiltration characteristics for emulsified oil in water”, Membr. J., 8, 203 (1998).

3. S. M. Yoon, K. Park, J. Y. Kim, H. J. Han, T. I.

Kim, K. S. Kang, W. Bae, and Y. W. Rhee,

“Technology trend of oil treatment for produced water by the patent analysis”, Korean Chem. Eng.

Res., 49, 681 (2011).

4. K. H. Lee, “Advanced treatment for reuse of oil refinery process wastewater using UF/RO proc- esses”, Membr. J., 10, 220 (2000).

5. J. W. Kim and S. H. Noh, “Study of two-shaft ro- tary disc UF module for the separation of oil emulsion”, Membr. J., 6, 220 (1996).

6. C. Visvanathan and R. B. Aim, “Application of an electric field for the reduction of particle and col- loidal membrane fouling in crossflow micro- filtration”, Sep. Sci. Tech., 24, 383 (1989).

7. T. M. Patel and K. Nath, “Modeling of permeate flux and mass transfer resistances in the reclama- tion of molasses wastewater by a novel gas-sparged nanofiltration”, Korean J. Chem. Eng., 31, 1865 (2014).

8. L. J. Zeman and A. L. Zydney, “Microfiltration and ultrafiltration: Principles and applications”, marcel dekker Inc., New York (1996).

9. A. Maartens, P. Swart, and P. Jacobs, “Membrane pretreatment: A method for reducing fouling by natural organic matter”, J. Colloid Interface Sci., 221, 137 (2000).

10. P. Srijaroonrat, E. Julien, and Y. Aurelle, “Unstable secondary oil/water emulsion treatment using ultra- filtration: Fouling control by backflushing”, J.

Membr. Sci., 159, 11 (1999).

11. D. E. Hadzismajlovic and C. D. Bertram, “Flux enhancement in turbulent crossflow microfiltration of yeast using a collapsible-tube pulsation gen- erator”, J. Membr. Sci., 163, 123 (1999).

12. X. Li, J. Li, J. Wang, H. Wang, C. Cui, B. He, and H. Zhang, “Direct monitoring of sub-critical flux fouling in a horizontal double-end submerged hollow fiber membrane module using ultrasonic time domain reflectometry”, J. Membr. Sci., 451,

226 (2014).

13. W. K. Choi, J. W. Lee, and K. W. Lee,

“Characteristics of crossflow electro-microfiltration process for treatment of oily waste water”, Membr.

J., 12, 216 (2002).

14. M. Belkacem, D. Hadjiev, and Y. Aurelle, “A model for calculating the steady state flux of or- ganic ultrafiltration membranes for the case of cut- ting oil emulsions”, Chem. Eng. J., 56, 27 (1995).

15. H. M. Huotari, I. H. Huisman, and G. Tragardh,

“Electrically enhanced crossflow membrane filtra- tion of oily waste water using the membrane as a cathode”, J. Membr. Sci., 156, 49 (1999).

16. I. H. Won and K. Y. Chung, “Characteristics of the sinusoidal flux continuous operation mode for the submerged flat-sheet membrane module in cut- ting oil solutions”, J. Ind. Eng. Chem., in press (2015).
