A Study on Reuse 3D MCAD Data for BIM based Library Creation

(1)

<응용논문> pISSN 1226-0606 eISSN 2288-6036

BIM 라이브러리 제작을 위한 3차원 MCAD 데이터의 재사용에 관한 연구

− 기계 설비 분야 BIM 라이브러리 중심으로 −

최동권 · 김재정^† 한양대학교 기계공학과

− Focusing on the Mechanical BIM Library −

Dong-kwon Choi and Jay-jung Kim^†

Department of Mechanical Engineering, Hanyang University

Received 14 April 2014; received in revised form 10 June 2014; accepted 16 June 2014

ABSTRACT

Recent AEC industry, is introducing BIM based design process which mainly focuses on collab- oration and integration. Since BIM has characteristic of utilizing several design libraries in various fields across the AEC industry, obtaining BIM libraries are essential for introducing and applying the BIM successfully. Thus, creating BIM libraries and guidelines for various fields are needed. BIM libraries can be categorized into disciplines such as architectural, structural, mechanical and electrical industries. Especially, companies in mechanical industry possesses design data for creating BIM library. Due to the fact, we standardized the property information for BIM libraries. And for BIM library production, we have developed a program which uses neutral format to convert 3D MCAD data designed by NX^TM into Revit^TM Family. Finally, we developed a program that merges property information to Revit Family file.

Key Words: BIM (Building Information Modeling), BIM library, MCAD, Reuse, MEP (Mechanical, Electrical, and Plumbing), Connector

1. 서 론

1.1 연구의 배경 및 목적

최근 건축, 토목 및 건설(Architecture, Engineering and Construction, 이하 AEC) 산업 분야는 건축 및 시설물에 대한 발주자의 요구사항이 다양해짐에 따라 현장에서 수행되고 있는 프로젝트들이 대형 화, 복잡화 되고 있다. 이에 따라 프로젝트에 참여

하고 있는 각 전 분야별 전문가 집단간에 공유해 야 할 정보가 증가하고 있다. 이러한 AEC 산업 환 경의 변화를 수용하기 위해서는 단계별 결과물 도 출 중심의 현행 설계 프로세스^[1]에서 벗어나 협업 및 통합을 중심으로 하는 설계 프로세스로의 변화 와 이를 지원할 수 있는 정보화 기술의 뒷받침이 필요하다.

2D 도면을 기반으로 하는 설계 방식은 특성상 도면간의 불일치가 자주 발생하고 설계 오류에 따 른 검증이 어려운 것이 사실이다. 이는 설계 변경 에 따른 생산성 저하와 같은 문제점으로 연결되기

†Corresponding Author, [email protected]

(2)

때문에 이를 해결하기 위한 설계 프로세스의 변화 가 필요하다. AEC 산업 분야에서 생산성 향상을 위한 방법으로 BIM(Building Information Modeling) 을 기반으로 한 통합 설계 프로세스와 IPD(Integrated Project Delivery)의 통합을 제안하고 있다^[2,3].

정보화 기술의 발전으로 인해 현재 AEC 산업 분야는 CAD 시스템을 활용하여 다양한 설게 정 보를 표현하고 공유하고 있다. 3D 모델을 기반으 로 2D 도면을 손쉽게 생성할 수 있는 3D CAD 시 스템을 도입하였으나 기하학적 형상 정보만을 활 용하여 다양한 설계 정보를 표현하기에는 한계가 있다. 최근에는 건물의 전 생애주기에 걸쳐 발생 하는 다양한 정보를 통합하기 위해 BIM 소프트웨 어를 도입하고 있다^[4].

BIM 소프트웨어는 사용자 정의 파라메트릭 객 체를 만드는 방법에 있어 3D CAD 시스템과 근본 적인 차이점을 갖고 있다. 3D CAD 시스템은 API(Application Programming Interface)를 통해 사 용자 정의 객체를 생성할 수 있지만 BIM 소프트 웨어는 프로그래밍 작업없이도 사용자 정의 객체 를 생성하고 이를 기존의 다른 객체와 연결하여 상호 작용하게 할 수 있다^[5].

AEC 산업은 특성상 다양한 산업 분야에 속한 업무 주체들과 유기적으로 연결되어 있다. 건축 및 시설물의 전 수명주기 동안 분야별, 단계별로 발 생하는 방대한 양의 데이터를 효율적으로 관리하 기 위해 BIM 관련 정보화 기술을 도입하여 활용 하고 있다. BIM은 AEC 산업에 걸친 여러 분야의 설계 라이브러리를 활용하는 특징을 가지고 있기 때문에 BIM의 성공적인 도입과 활성화를 위해서 는 각 분야의 표준화된 BIM 라이브러리 보급이 필요하다^[6,7].

BIM 라이브러리는 각 분야별, S/W 별로 제작해 야 하므로 현업에서는 이를 해결하기 위해 적지 않은 금전적·시간적 비용을 소모할 수 밖에 없다.

따라서 라이브러리 구축을 위한 효율적인 데이터 구축 방안에 대한 요구가 높아지고 있다.

본 연구에서는 효율적인 BIM 라이브러리 제작 을 위해 이미 설계되어 있는 MCAD(Mechanical Computer Aided Design) 데이터의 형상 정보를 재 활용하고 속성 정보를 입력 및 관리할 수 있는 시 스템을 개발하여 BIM 라이브러리 제작 단계에 활 용하는 방안을 제시하고자 한다.

1.2 연구의 방법 및 범위

먼저 국내의 BIM 라이브러리 분류 체계 및 구 축 현황을 조사하고 이를 바탕으로 설비 분야의 BIM 라이브러리 표준화 및 배포 사례를 조사한 다. 그리고 설비 분야의 BIM 라이브러리 제작 프 로세스를 조사하고, 이에 대한 문제점을 도출한다.

BIM 라이브러리 분류 기준을 참고로 하여 기계 설비 분야 중 HVAC(Heating, Ventilation and Air Conditioning) 범주에 속하는 MCAD 데이터를 대 상으로 한다. 이를 위해 MCAD 시스템 중 Siemens PLM 소프트웨어 NX^TM로 설계된 데이터를 확보 하였다. BIM 라이브러리 제작에 사용할 BIM 소 프트웨어로는 MEP(Mechanical Electrical and Plumbing) 엔지니어링을 지원하는 BIM소프트웨 어 중에서 세계 시장점유율^[8]과 지원 수준을 참고 하여 Autodesk 사의 Revit MEP^TM를 선정하였다.

본 논문에서는 BIM 라이브러리 제작을 위해서 NX^TM로 설계된 3D CAD 데이터를 중립 포맷을 통해 Revit Family 파일로 변환하여 속성 정보와 병합할 수 있는 시스템을 개발하였다.

2. BIM 라이브러리

2.1 BIM 라이브러리의 정의

국토해양부에서 제작한 건축분야 BIM 적용 가 이드에 따르면 BIM 컨텐츠는 “모델데이터를 입 력 및 활용하는데 공동으로 사용할 수 있는 BIM 객체 및 관련 기술데이터를 총칭하여 말한다.”라 고 정의하였다^[9].

BIM 라이브러리는 건축물 및 시설물을 구성하 는 부품 정보를 표현하는 최소단위라 할 수 있다.

2.1.1 BIM 라이브러리의 구성

BIM 라이브러리는 일반적으로 형상 정보와 속 성 정보로 구성되어 있다.

형상정보는 의사 소통과 설계 검증을 위한 2D (도면) 및 3D 기반의 정보와 제품의 크기 및 사양 을 결정하는 설계 파라미터를 포함하고 있는데 일 반적으로 객체 기반 파라메트릭 모델링 기법을 이 용하여 만든다. 전통적인 3D CAD 시스템에서 객 체 모델링이 고정된 형상을 위주로 표현하는 것이 라고 한다면, 파라메트릭 기반 객체 모델링은 기 하학적 형상 정보를 결정짓는 매개변수와 매개변

(3)

수간의 제약 조건을 이용하여 표현한다고 할 수 있다^[5].

속성 정보는 단계별, 분야별로 다양한 설계 정 보를 담고 있으며 건설 전 생애 주기에 걸쳐 활용 된다. 입력해야 할 속성 정보의 종류는 BIM 라이 브러리의 사용 목적에 따라 결정된다. 예를 들어, 설계 단계에서 구조 및 에너지 분석을 수행할 경 우 건물의 형상적인 정보를 포함한 재료의 물성 정보를 활용하여 성능 평가를 수행할 수 있다^[10]. 그리고 기계 설비 분야에서는 장비 일람표나 전기 설비 분야에서는 전기부하 및 조도 계산에 관련된 속성 정보를 입력하여 활용할 수 있을 것이다.

2.1.2 BIM 라이브러리의 분류

BIM 라이브러리는 BIM 데이터와 동일하게 전 문 분야별로 작성하여 관리하는 것이 원칙이며, 국 토해양부에서 제시한 분류를 따르면 크게 건축, 구 조, 설비 그리고 전기 분야로 나눌 수 있다^[9].

설비 분야의 BIM 라이브러리를 일반적으로 분 류하면 특정 제조사와 관계없이 사용할 수 있는 공용 라이브러리와 제조사 라이브러리로 구분할 수 있다^[11].

설비 분야는 기계설비, 전기설비, 통신설비 등으 로 분류할 수 있다. 대부분의 설비 분야는 제품을 설계할 때 MCAD 시스템을 사용하며, 각 제조사 에서는 MCAD 데이터를 보유하고 있다는 것이 특 징이다.

2.2 국내 BIM 라이브러리 구축 현황

2008년, 2010년 두 차례에 걸쳐 BIM 도입 현황 에 대해 비교, 분석한 자료^[12,13]에 따르면 2008년 대비 BIM 라이브러리 확보 현황은 증가한 것으로 나타났으나, BIM 라이브러리의 부족으로 인해 BIM 프로젝트 수행이 어려운 회사가 11개(42.3%)

로 조사되었다. 이는 건설업체들이 수행하는 BIM 프로젝트 숫자의 변화를 감안할 때 BIM 라이브러 리의 확보 수준은 미흡한 상태라 볼 수 있다.

2012년 한국건설산업연구원은 국내 건설사 12개 업체를 대상으로 BIM 적용 현황 조사를 수행한 보고서를 발표하였다^[14]. 평가는 7가지의 기술영역 과 3가지 관리영역으로 실시하였고, BIM 라이브 러리 구축현황은 기술영역 중 BIM 지식관리 영역 에 포함된다. 보고서에 따르면 특정 BIM 설계 프 로그램에 한해 형상 표현이 중요한 시설물 구성 요소들의 라이브러리를 개발해서 사용하고 있는 수준이라 볼 수 있다.

국내 건설업체들이 BIM 프로젝트를 성공적으 로 수행하기 위해서는 BIM 라이브러리 구축이 선 행되어야 함을 알 수 있다. 이와 함께 각 분야별 라이브러리의 표준화를 위한 가이드라인 개발과 제도적인 환경조성이 필요하다.

2.3 국내 BIM 라이브러리 표준화 및 배포 BIM 라이브러리를 제작은 많은 시간과 비용이 발생하는 작업이므로 공공기관 및 발주자/제조사 수준에서의 제작 및 배포는 필수적이며, 시간과 비 Fig. 1 Classification of BIM data (MOLIT, 2010^[9])

Fig. 2 Classification Equipment BIM library (Kim, 2010^[11])

(4)

용을 줄일 수 있는 방법이 필요하다.

이와 함께 BIM 라이브러리 표준화 및 가이드라 인을 제시하는 것은 매우 중요하다. 표준 지침이 없는 상태에서 제작된 BIM 라이브러리는 품질에 대한 문제가 발생할 수 있기 때문이다.

빌딩스마트협회는 2011년 12월에 협회홈페이지 를 통해 BIM 표준라이브러리 시범버전을 공개하 였다^[15].

한국설비기술협회의 BIM 위원회는 제조사를 대 상으로 라이브러리 제작 가이드라인을 제시하였 다. 그리고 2010년에 BIM MEP 공용 및 제조사 라이브러리를 제작하여 각 회원사에게 배포하였 다^[11,16].

Choi^[17]는 초고층 건축물을 대상으로 BIM 표준 라이브러리 제작 기준을 개발하고, BIM 라이브러 리를 구축하였다. 그리고 BIM 라이브러리 보급을 위한 관리시스템을 개발하였다.

한국건축전기설비기술사회와 한국전력기술인협 회는 2011년 전기분야 표준 BIM 라이브러리 (KEBIM Ver 1.0)을 구축하여 무상으로 배포하고 있다^[18].

2.4 BIM 라이브러리 제작 프로세스

BIM 라이브러리 제작과정은 2D 도면 혹은 3D CAD 데이터로부터 형상 정보를 참고하여 모델링 을 완성한 후, 사용 목적에 맞는 속성 정보들을 추 가로 입력하여 완성한다. 만약 기존에 설계된 데 이터가 없는 경우에는 실물을 측정하거나 제품 사 양서 상의 크기를 참고하여 형상 정보를 생성하기 도 한다.

제조사 BIM 라이브러리 구축 사례^[19]의 경우에 는 2D CAD 도면 파일을 Revit MEP^TM프로그램 상에서 읽은 후 3차원 형상 정보를 생성하였고, 속 성 정보는 Revit MEP^TM에서 제공하는 파라미터는 UI를 통해 직접 입력하였다.

특히 기계 설비 분야의 라이브러리는 덕트나 파 이프를 통해 서로 연결하여 시스템을 구성할 수 있다. Inlet과 Outlet과 같은 연결 정보는 커넥터를 사용하여 모델링 되어야 한다.

3. BIM 라이브러리 제작

3.1 형상정보 변환 모듈

BIM 라이브러리 제작 과정에서 이미 설계된

3차원 MCAD 데이터의 형상 정보를 활용하기 위 해서는 데이터 교환(data exchange) 과정을 거쳐야 한다.

이기종 시스템간의 데이터 교환 방법으로는 크 게 직접번역(Direct Translation)과 간접번역(Indirect Translation)으로 나눌 수 있다^[20].

직접번역 방식은 비교적 안정적이고 정확한 데 이터 교환이 가능하다는 장점이 있지만 변환이 필 요한 시스템 마다 번역기를 개발해야 하기 때문에 개발 및 유지보수에 소요되는 비용이 큰 편이다.

일반적으로 각 시스템에서 제공하는 SDK(Software Development Kit) 혹은 API(Application Pro- gramming Interface)를 사용하여 필요한 데이터를 직접 교환한다.

간접번역 방식은 중립 포맷(Neutral Format)을 이용하여 필요 번역기 수를 줄이고자 제안되었다.

따라서 번역기 개발 및 유지보수 비용이 상대적으 로 작다는 장점을 가지고 있지만 교환 가능한 데 이터가 중립 포맷에 한정된다는 단점이 있다. 있 다. CAD 시스템 간의 데이터 교환에 주로 사용되 는 표준 중립 포맷(Standard Neutral Format)으로 대표적인 것은 IGES(Initial Graphics Exchange Specification)^[21]과 STEP(Standard for the Exchange of Product model data)^[22]등이 있다. 이러한 표준 중립 포맷에 대해 많은 연구들이 진행되었고, 현 재는 각 CAD 시스템에서 입출력 기능을 제공하 고 있다. 이러한 중립 포맷에 관한 연구들이 진행 되어 왔고, 현재는 각 CAD 시스템마다 중립 파일 포맷에 대한 입출력 기능을 제공하고 있다.

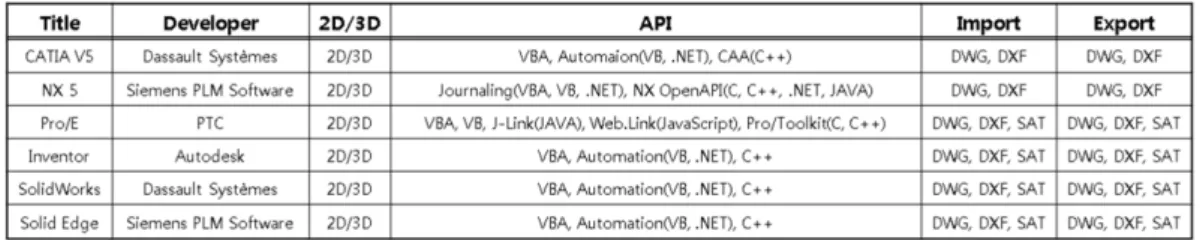

주요 MCAD 시스템에서 제공하는 API 종류와 Revit과 연동하여 입출력(Import/Export) 가능한 파 일 포맷을 정리하였다. 아래의 표는 주요 MCAD 시스템에서 제공하는 API 종류와 입출력(Import/

Export) 가능한 파일 포맷을 Fig. 4에 정리하였다.

Fig. 3 Comparison between the direct translation and the neutral file

(5)

MCAD 시스템에서 제공하는 API를 이용하면 3D CAD 데이터로부터 형상 정보와 위상 정보를 포함하는 Boundary representation(B-rep) 방식으로 정보를 추출할 수 있다. 하지만 Revit MEP^TM에서 제공하는 API는 B-rep 기반의 정보를 입력하여 모 델을 생성할 수 없다는 문제가 있다.

본 연구에서는 Revit MEP^TM과 주요 MCAD 시 스템 간에 교환할 수 있는 중립 포맷을 조사하여 선정하고, 이를 사용하여 간접번역 방식을 선택하 였다. 그리고 이 간접번역 방식을 기반으로 데이 터 교환을 자동화 하는 프로그램을 개발하였다.

NX^TM 형상 정보를 DWG/DXF로 변환하는 부분 은 NX^TM OpenAPI를 사용하였고, DXF 파일을 Revit MEP^TM Family(BIM 라이브러리 파일 포맷) 파일로 변환하는 작업을 수행한다. 조립품인 경우 최상위 어셈블리 파일로부터 구조정보를 반영하 여 변환될 수 있도록 하였다.

다른 MCAD 시스템으로 설계한 3D MCAD 데 이터들도 동일한 방식으로 Revit MEP^TM 기반의 BIM 라이브러리를 자동으로 생성할 수 있음을 알 수 있다.

3.2 속성정보 변환 모듈

BIM 기반 설계 프로젝트에서는 건축 및 시설물 의 전 수명주기 동안 발생하는 정보를 관리하기 위해 BIM 라이브러리의 속성정보를 활용한다. 따 라서 사용 목적에 맞는 속성 정보의 입력은 매우

중요하다.

속성정보는 크게 형상 정보와 관련된 것과 그렇 지 않은 것으로 나눌 수 있다. 형상정보와 관련된 속성정보로는 설계 파라미터와 구속 조건, 렌더링 을 위한 재질 정도 등을 예로 들 수 있다. 형상정 보와 관련이 없는 속성정보는 사용 목적에 따라 필요한 정보를 입력하면 된다.

속성정보 변환 프로그램은 형상정보 변환 프로 그램에서 생성된 Revit MEP^TM Family 파일에 속 성 정보를 자동으로 입력하는 기능을 제공한다.

속성 정보를 자동으로 입력하기 위해 한국설비 기술협회에서 제시한 가이드라인을 바탕으로 필 요한 파라미터들을 선정하고, 속성 정보 관리 모 듈에서 사용할 양식을 표준화 하였다.

본 연구에서 적용할 BIM 라이브러리 분류체 계를 선정하기 위해 BIM 소프트웨어 중 대표적 으로 사용되는 3가지 제품(Revit^TM, Archicad^TM, Microstation^TM)을 선정하였다. 선정한 제품들에서 입력 가능한 분류체계를 검토하였고, 공통으로 지 원하는 분류체계는 OmniClass^TM임을 확인하였 다. OmniClass^TM는 1999년에서 2006년에 걸쳐 IAI(Industry Alliance for Interoperability)와 ICIS (International Construction Information Society), CSI의 주도하에 개발되었으며, 유럽과 북미의 건 Fig. 4 Overview of neutral formats supported in MCAD systems

Fig. 5 Shape information translation process

Fig. 6 Properties information translation process

(6)

설분류체계 통합을 목적으로 한다^[23]. 따라서 본 연 구에서는 OmniClass의 Table 23을 기반으로 하여 정보를 입력하도록 하였다.

OmniClass^TM은 국내 건설정보표준분류체계와 차이가 있어 국내 BIM 발주공사에 바로 적용하기 어려우나, 시설사업 BIM 적용 기본지침서^[24]를 따 라 분류체계에 해당하는 코드를 Revit^TM Family Parameter로 입력하여 해결할 수 있다.

3.3 커넥터 정보 변환 모듈

Revit^TM소프트웨어는 Architecture, MEP, Structure 세 가지 제품으로 구성되어 있다. 특히 MEP 엔지 니어링을 지원하는 Revit MEP^TM는 다른 제품에는 없는 커넥터(Connector) 개념을 제공한다. 커넥터 를 이용하여 라이브러리 간의 상호작용을 통한 작 업을 할 수 있는데 덕트, 전기, 파이프, 케이블, 배 선 등이 포함되어 있다. 예를 들어 전기 커넥터는 전력, 경보 시스템 등의 전기적 연결을 표현할 수 있으며 파이프 커넥터는 파이프 간의 연결 관계 및 유체의 이동정보를 표현할 수 있다. 따라서 설 비 분야의 BIM 라이브러리는 커넥터 정보를 포함 하고 있어야 한다.

이를 위해 NX^TM 모델에 입력되어 있는 PMI (Product and Manufacturing Information) 정보를 이용하여 Revit MEP^TM Family 파일의 커넥터 정 보로 변환하였다.

4. 시스템 구현

본 연구에서 시스템 구현을 위해 사용한 환경은 Table 1에 나타내었다.

NX^TM로 설계된 MCAD 데이터의 형상 정보를 Revit MEP^TM Family 파일의 형상정보로 재활용하 기 위해 변환 프로그램을 개발하였다. 변환 프로 Fig. 7 Standardization of properties information form

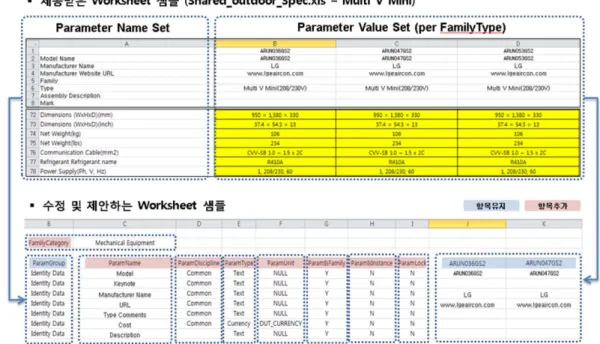

Fig. 8 OmniClass Table 23 Product Classification

(7)

그램의 사용자 인터페이스는 변환 프로젝트 관 리, 변환 옵션, 변환 등으로 구성되어 있다.

속성 정보 변환 프로그램은 입력할 정보들의 타

입 정보들을 체크하는 기능과 속성(패밀리/공용) 을 입력하고 편집하는 기능을 제공한다. 하나의 BIM 라이브러리 파일에 여러 모델을 동시에 편집 할 수 있도록 구성되어 있다.

개발한 변환 프로그램으로 변환한 결과는 Fig.

11에 나타내었다. NX^TM로 설계된 MCAD 데이터 는 총 26개의 파트로 구성된 어셈블리 모델이며 파일 용량은 15.5 Mb이다.

5. 결 론

본 연구에서는 설비 분야 BIM 라이브러리 제작 과정에서 발생하는 금전적·시간적 비용을 줄이기 위해 기존에 설계된 3차원 MCAD 데이터를 재사 Table 1 System Implementation

Category Description

OS Microsoft® Windows® 7

Programming-Language C++/C# (NX^TM OPENAPI) C# (Revit MEP^TM API) CAD System

BIM System

Siemens NX^TM 5

Autodesk Revit MEP^TM 2010

Fig. 9 Shape information translation program GUI

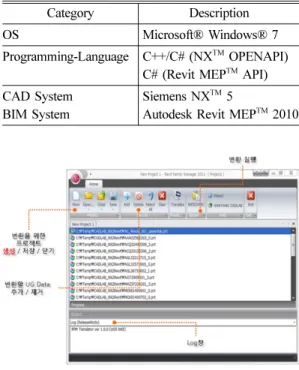

Fig. 10 Properties information translation program GUI

Fig. 11 Translation result of the BIM library

(8)

용하는 방법에 대해 제안하고 개발한 변환 프로그 램을 통해 이를 검증하였다.

3차원 MCAD 데이터의 형상 정보를 재활용하 기 위해 직접번역 방식과 간접번역 방식을 모두 검토하였다. 직접번역 방식을 검토하기 위해 주요 MCAD 시스템 API를 통한 형상 정보 추출 여부 및 Revit MEP^TM API를 통한 형상 정보 입력 여부 를 분석하였다. 하지만 Revit MEP^TM에서 제공하 는 API의 한계로 직접번역 방식 대신 표준 중립 포맷을 통한 간접번역 방식을 선택하였다. 향후 Revit MEP^TM API에서 형상 정보를 입력할 수 있 도록 제공해 준다면 직접 번역도 가능할 것이다.

설비 분야의 BIM 라이브러리에서 중요한 커넥 터 정보는 직접 번역을 통해 변환하였다.

BIM 라이브러리 속성 정보 편집을 위한 변환 프 로그램을 통해 설계자의 업무 숙련도와 관계없이 동일한 결과물을 얻을 수 있으며, 직접 편집하는 작업방식에 비해 90% 정도의 작업시간을 단축시 킬 수 있다.

향후 연구 과제로는 BIM 라이브러리 제작시 LOD(Level of Detail, 이하 LOD) 적용 및 경량화 포맷의 활용 그리고 국제 표준인 IFC(Industry Foundation Classes)와 같은 중립 포맷을 기반으로 하는 개방형 BIM(Open BIM)과의 연계에 대한 연 구가 필요할 것으로 보인다.

감사의 글

본 연구는 ㈜LG 전자와 함께 수행한 산업체지 원 연구 BIM 설계 지원을 위한 데이터 변환 시 스템에 관한 연구 과제의 지원을 받아 수행되었 음을 밝히며, 이에 감사 드립니다(과제 번호:

201100000000042).

References

1. Bea, J.-I., Shin, J.-W. and Kwon, O.-K., 2006, A Suggestion for Design Process Improvement to Develop a Design Management Model, Korea Journal of Construction Engineering and Man- agement, 7(6), pp.96-104.

2. Yang, Z. and Wang, G., 2009, Cooperation between Building Information Modeling and Integrated Project Delivery Method Leads to Paradigm Shift of AEC Industry, Conference Publications MASS(Management and Service

Science), pp.1-4.

3. AIA(American Institute of Architects) California Council IPD Definition Task Group, 2007, Inte- grated Project Delivery – A Working Definition Version 2, http://www.ipd-ca.net/images/Inte- grated%20Project%2Delivery%20Definition.pdf 4. Kim, J.W., Lee, M.C., Choi, J.M. and Ock, J.H.,

2009, A Study on the Development of the Prob- lem Improvement Directions in Enhancing 3D BIM Data Interoperability through IFC, Trans- actions of The Society of CAD/CAM Engineers 14(6), pp.390-403.

5. Eastman, C., Teicholz, P., Sacks, R. and Liston, K., 2008, BIM Handbook: A Guide to BIM for Owners. Managers, Designers, Engineers and Contractors, Wiley Publication.

6. Choi, J.S., Kim, I.H., Jo, C.W. and Choi, J.H., 2009, Application Status of Domestic Architec- tural Industry of Open BIM and Development Direction, Transactions of the Society of CAD/

CAM Engineers, 14(6), pp.335-363.

7. Choi, D.W., Kim, I.H., Seo, J.C. and Kim, J.H., 2011, A Study on Usage of IFD of Open BIM- Based Library, Transactions of the Society of CAD/CAM Engineers, 16(2), pp.137-145.

8. Khemlani, L., 2007, “Top Criteria for BIM Solu- tion : AECbytes Survey Results”, AECbytes Spe- cial Reports (http://www.aecbytes.com/feature/

2007/BIMSurveyReport.html)

9. MOLIT (Ministry of Land Infrastructure and Transport) KOREA, 2010, BIM Guide in Archi- tecture Part.

10. Cho Hyun, 2012, A Basic Study on the Con- struction to BIM Library of Architectural Design Firms, Master’s Thesis Department of Architec- tural Engineering, Hanyang University.

11. Kim, K.-S., 2010, Case Study of Equipment BIM Library Creation for Engineering, Korea Green Building Council, 11(4), pp.33-38.

12. Lee, G., Choi, M., Won, J., Cho, C. and Choi, J., 2009, Survey Resultson BIM Adoption in Korea, The BIM, pp.17-24.

13. Lee, G., Choi, M. and Won, J., 2010, Survey Results on BIM Adoption in Korea, The BIM, pp.30-34.

14. CERIK (Construction & Economy Research Institute of KOREA), 2012, Suggest Points and Take Advantage of BIM Survey of Construction Company.

15. BuildingSMART Korea, 2011, Korea BIM Stan- dards v 0.9, http://www.buildingsmart.or.kr/

16. Korean Association of Air Conditioning Refrig- erating and Sanitary Engineers (KARSE), 2010, BIM MEP Library Guideline.

(9)

17. Choi, J.S., Jo, C.W. and Kim, I.H., 2013, Devel- opment of BIM Library Contents System for Super-tall Buildings, Proceedings of the Society of CAD/CAM Conference, pp.421-422.

18. Ki, Y.-K. and Baek, S.-G., 2013, Electric Power Room Design Using KEBIM 1.0, Proceedings of KIIEE Annual Conference, pp.311-312.

19. Chung, B.-C., 2010, Development Cases of Man- ufacturer’s BIM Library, Journal of the KARSE, 27(1), pp.87-94.

20. Watson, A.S., 1990, CAD Data Exchange in Construction, In ICE Proceedings, Thomas Tel- ford, 88(6), pp.955-969.

21. Reed, K., Harrod, D. and Conrooy, W., 1990, The Initial Graphics Exchanges Specification (IGES) Version 5.0, NIST.

22. Helpenstein, H.J., 1993, CAD Geometry Data Exchange Using STEP, Springer-Verlag.

23. Han, C.-H., Ju, K.-B. and Kim, H.-J., 2007, A Study on a Improvement Plan for Classification System of Construction Material based on Con- sideration to the UN/SPSC Attribute Code, Pro- ceeding of KICEM Annual Conference, pp.762- 767.

24. PPS (Public Procurement Service), 2013, Basic guideline for facilities BIM projects v1.2.
