텅스텐이 도핑된 바나듐 산화물의 합성 및 열전이 특성 연구

(1)

텅스텐이 도핑된 바나듐 산화물의 합성 및 열전이 특성 연구

황경준⋅조초원*⋅유중환

^†

한국세라믹기술원 에코복합소재센터, *고려대학교 화공생명공학과 (2012년 10월 15일 접수, 2012년 11월 12일 심사, 2012년 12월 11일 채택)

Synthesis of Tungsten Doped Vanadium Dioxide and Its Thermochromic Property Studies

Kyung-Jun Hwang, Cho Won Jo

*

, and Jung Whan Yoo ^†

Eco-Composite Materials Center, Korea Institute of Ceramic Engineering & Technology, Seoul 153-801, Korea

*

Department of Chemical and Biological Engineering, Korea University, Seoul 136-713, Korea (Received October 15, 2012; Revised November 12, 2012; Accepted December 11, 2012)

본 연구에서는 낮은 열전이 온도를 가지는 텅스텐이 도핑된 이산화바나듐(W-VO

2

) 을 제조하였다. 텅스텐이 도핑된 이산화바나듐은 바나딜설페이트(VOSO

4

) 와 중탄산암모늄((NH

4

) HCO

₃

) 을 전구체로 열분해 과정을 통해 제조하였다.

이에 대한 입자의 구조 및 열전이 특성을 FE-SEM, EDS, XRD, XPS, DSC 분석을 통해 조사하였다. 그 결과 텅스텐이 도핑된 이산화바나듐 입자의 형상은 판상형태로 텅스텐이 이산화바나듐 결정에 잘 도핑 되어 있음을 확인 하였다.

텅스텐이 도핑된 이산화바나듐의 결정 구조는 단사정으로 60 nm의 크기를 가지고 있었으며, 화학적인 조성 및 표면 상태는 이산화바나듐과 유사하였다. 또한, 텅스텐이 도핑된 이산화바나듐의 상전이 온도는 38.5 ℃로 순수한 이산화바 나듐의 상전이 온도인 67.7 ℃에 비해 29.2 ℃ 낮게 나타났으며, 가역 상전이 안정성이 우수하였다.

In this work, we have prepared tungsten doped vanadium oxide (W-VO

₂

) particles with a low phase transition temperature.

W-VO

₂

particles were synthesized via thermolysis method using vanadyl (IV) sulfate and ammonium bicarbonate as precursors. The structure and thermochromic property of synthesized W-VO

₂

particles were investigated by FE-SEM, EDS, XRD, XPS, and DSC analysis. The prepared W-VO

₂

showed a nearly platy morphology, which indicates that the tungsten was successfully doped in the crystal lattices of VO

₂

. W-VO

₂

nanoparticles with the size of 60 nm exhibited a monoclinic crystal structure and its chemical composition and surface state were also likely to be close to that of VO

₂

. In addition, the phase transition temperature of W-VO

₂

was 38.5 ℃, which was approximately 29.2 ℃ lower than that of pure VO

2

(67.7

℃), indicating that the prepared sample had a good reversible thermochromic stability.

Keywords: thermochoromic, vanadium dioxide, tungsten, phase transition

1. 서 론

1)

이산화바나듐(VO

2

), 이산화티타늄(TiO

2

), 산화철(Fe

2

O

₃

), 산화니켈 (NiO

₃

) 등의 여러 산화물은 온도, 압력 등이 변화함에 따라 결정구조가 변하여 절연체 혹은 반도체에서 금속으로 상전이가 일어나는 metal- insulator transition (MIT) 특성을 가진다[1]. 이때 상전이 구간에서는 급격한 광학적, 전기적인 특성의 변화가 나타난다. 또한, 주변 온도의 가열과 냉각에 따라 히스테리시스(hysteresis) 특성을 보여준다. 특정 온도에서 전기 저항이 10

²

∼10

⁵

Ωcm정도 변하는 산화물 반도체를 문 헌상에 임계온도저항기(CTR; critical temperature resistor)라고 보고되

† Corresponding Author: Korea Institute of Ceramic Engineering & Technology Eco-Composite Materials Center

77, Digital-ro 10-gill, Guemcheong-gu, Seoul 153-801, Korea Tel: +82-2-3282-2468 e-mail: [email protected]

pISSN: 1225-0112 @ 2013 The Korean Society of Industrial and Engineering Chemistry.

All rights reserved.

어 있다[2]. 현재까지 CTR 효과를 잘 나타내는 대표적인 물질로 산화 바나듐이 알려졌다.

산화바나듐은 산소의 함량에 따라 VO, VO

2

, V

₂

O

₃

, V

₂

O

₅

, V

₆

O

₁₃

등 이 있으며, 이중 이산화바나듐(VO

2

)은 상전이 온도 영역인 68 ℃에서, 단사정 결정구조(monoclinic)에서 정방형 결정구조(tetragonal)로 결정 구조가 변화한다. 이러한 변화의 원인으로는 V-O-V 결합이 공유 결 합에서 금속 결합으로 변화하기 때문이다[3-5]. 상기 MIT 특성 때문 에 VO

2

는 온도센서, 정보기록매체, 열전이 필름 등으로 응용이 가능 하다[6,7].

최근 들어, 화석연료의 고갈에 따른 에너지 자원 개발과 활용에

많은 관심이 집중되고 있다. 특히 일상생활에서 건물 내의 냉난방비

절감을 위한 방안으로 유리창에 열선(적외선)을 선택적으로 차단 및

투과하는 스마트 유리(smart glass)에 대한 개발이 많이 진행되고 있

다. 앞서 설명한 VO

2

는 온도에 따른 결정 구조의 변화뿐만 아니라, 적

외선을 전이온도 이내에서는 투과하고 이상에서는 반사하는 특성이

있어 유리창에 필름형태로 부착하면 건물 내 에너지 효율을 극대화할

(2)

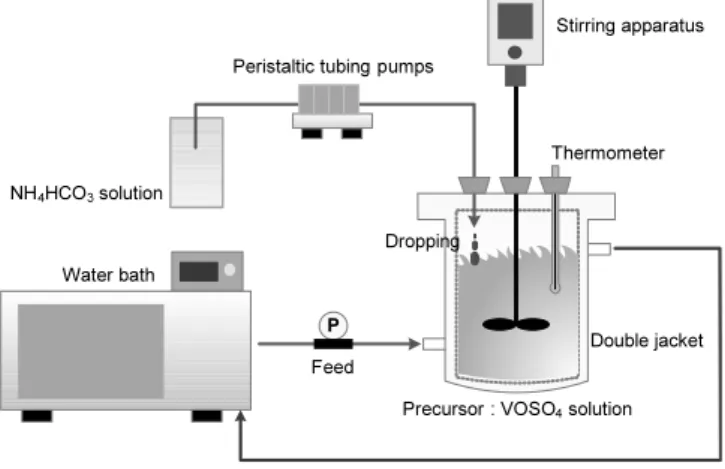

Water bath

Double jacket Stirring apparatus

Thermometer

P

Dropping

Precursor : VOSO

4

solution

Circulate Feed

Peristaltic tubing pumps

NH

4

HCO

3

solution

Figure 1. Experimental apparatus for the synthesis of W-VO

₂

.

Ammonium bicarbonate solution

VOSO

4

solution + Sodium tungstate solution

Mixing (precipitation)

Filteration and washing

Drying under vacuum condition

Calcination under N

2

gas

Figure 2. Experimental flowchart for the synthesis of W-VO

₂

. 수 있다[8,9]. 하지만 VO

2

의 MIT 온도는 68 ℃로 다소 높아 실생활에

적용하기에는 무리가 있다. 또한, 기존에 알려진 증착(evaporation)이 나 스퍼터(sputter)를 이용한 VO

2

필름의 제조 방법은 대면적 및 양산 화하기에 큰 비용을 초래하는 단점을 가지고 있다. 따라서 건물 외부 와 자동차 유리에 쉽게 적용하기 위해선 습식법으로 VO

2

를 제조 후 코팅액 혹은 유동성 있는 필름 형태로 제조하면 낮은 제조 단가로 넓 게 활용될 수 있다.

그 동안 알려진 습식법을 사용한 VO

2

의 제조방법은 바나듐 전구체 로 V

2

O

₅

, VOCl

₂

, VOSO

₄

등과 환원제를 이용하여 바나딜 화합물로 합 성 후 열분해하거나 수열 처리하여 VO

2

입자 혹은 분산된 졸을 얻는 방법이 알려졌다[10,11]. 그리고 최근 연구에 따르면 원자의 전자가가 V 보다 높거나 이온 반경이 높은 몰리브덴(Mo), 텅스텐(W), 네오비듐 (Nb), 주석(Sn) 등의 금속을 VO

2

에 도핑 하여 MIT 온도를 낮추는 방 법이 알려졌다[12,13]. 본 연구에서는 건물 외부 유리창에 적용 가능 한 열전이 필름의 제조를 위해, VO

2

의 MIT 온도를 40 ℃ 이하로 낮추 어 낮은 상전이 온도에서 열전이 특성이 우수한 텅스텐(W)을 도핑 하 여 W가 도핑 된 VO

2

(W-VO

2

) 를 합성하고자 한다. 이를 위해, 기존에 알려진 바나딜설페이트(VOSO

4

) 를 출발 물질로 하여 바나듐 화합물을 합성하고 이를 열분해하는 방법을 개선하여 W-VO

2

를 제조하였다 [14]. 기존의 방법으로 상온에서 바나딜 화합물의 합성 시 바나듐 이 온의 산화수의 변화가 안정하지 못해 최종적으로 제조된 W-VO

2

의 경 우 열전이 특성과 재현성이 떨어지는 단점이 있다. 따라서 바나듐 화 합물의 합성 반응 시 반응 온도를 저온으로 하여 합성 후 재현성 및 안정성이 우수한 W-VO

2

를 제조할 수 있었다. 또한, 합성된 W-VO

2

입자의 물성 평가와 W 도핑에 따른 VO

2

구조의 변화 및 열전이 온도 감소 현상에 대하여 고찰하였다.

2. 실 험

W-VO

₂

입자 합성을 위해 사용된 실험 장치를 Figure 1에 나타냈다.

일정 온도와 균일한 반응물 형성을 위해 이중자켓반응조(double jack- et reactor) 와 항온수조(water bath)로 반응 온도를 조절하였으며 기계 식 교반기(mechanical stirrer)를 이용하여 일정 속도에서 반응하였다.

또한, 연동식 튜빙 펌프(peristalsis tubing pump)를 사용하여 반응물을 정량적으로 주입하였다.

Figure 2 는 VOSO

4

를 출발물질로 하여 합성된 W-VO

2

입자의 제조

절차에 대한 도식이다. W-VO

2

입자의 합성은 반응 온도10 ℃에서 이 루어졌다. 합성 방법은 먼저 0.2 M 중탄산암모늄((NH

4

)HCO

3

, 99%, Aldrich Co.) 수용액 150 mL을 0.1 M 바나딜설페이트(VOSO

4

, 97%, Aldrich Co.) 수용액에 연동식 튜빙 펌프를 사용하여 1.7 mL/min의 속도로 서서히 1 h 30 min 동안 주입하면서 300 rpm으로 교반한다.

이 용액을 추가로 1 h 더 교반 하면 VOSO

4

와 (NH

4

)HCO

₃

의 반응으로 인한 바나듐 화합물((NH

4

)

₅

[(VO)

₆

(CO

₃

)

₄

(OH)

₉

] ⋅10H

2

O) 인 갈색 침전 물을 얻게 된다. 합성된 바나듐 화합물은 증류수와 무수 에탄올로 뷰흐너 깔때기를 사용하여 감압여과 및 세척을 하고, 여과지에 남은 갈색 침전물을 진공 오븐에서 40 ℃에서 4 h 건조를 한다. 이때, 여과 및 세척과정을 통해 황산이온(SO

42-

) 을 제거하게 된다. 잔류하는 황산 이온의 검출은 2% (w/v) BaCl

2

수용액을 여과할 때 사용된 바나듐 화 합물 여액에 떨어뜨려 흰색 침전(BaSO

4

↓)으로 확인하였다. 건조된 갈색(pine brown)의 바나듐 화합물 입자는 알루미나 도가니에 담아, 질소 가스 분위기하 관형 전기로에서 800 ℃에서 3 h 동안 열분해하여 VO

₂

입자를 얻게 된다(질소 : 50 mL/min, 승온 속도 : 10 ℃/min).

W-VO

₂

제조를 위해 VO

2

합성 방법과 같은 절차로 합성하였으며, VOSO

₄

용액 내 0.5 M 텅스텐산소다(Na

2

WO

₄

⋅2H

2

O, 99%, Waco Chemical Co.) 수용액을 원소함량비로 하여 3 at% W에 해당하는 양 을 추가적으로 넣어 30 min 교반 하였다. 열분해 후 생성된 W-VO

2

는 감청색(dark blue)으로 합성되었다.

제조된 W-VO

2

의 결정구조 및 결정화도를 알아보기 위하여 X선 회

절 분석(XRD; X-ray diffraction)을 수행하였으며, 측정 장비로는 CuK

α 회절(wavelength = 1.5405 Å)을 이용하는 Rigaku Corp.사의 pow-

der X 선 회절분석기(DMAX 2500)을 사용하였다. 측정은 40 kV와

200 mA 조건에서 수행하였다. 합성된 W-VO

2

의 화학적 상태를 확인

하기 위하여 X선 광전자 분광법(XPS; X-ray photoelectron spectro-

scopy, PHI 5000 VersaProbe, ULVAC-PHI Inc.)을 사용하여 수행하였

다. XPS 분석은 1.1×10

^-7

Pa 진공상태에서 non-monochromatic AlKα

X-ray (1486.6 eV) 로 조사하여 데이터를 얻었다. W-VO

2

의 입자 형상

은 전계방사형 주사전자현미경(FE-SEM; field emission scanning elec-

tron microscopy, JSM 6700F, JEOL Ltd.) 을 사용하여 관찰하였으며,

추가로 에너지 분산 분광분석(EDS; energy dispersive X-ray spectro-

scopy, INCA, Oxford Instrument Co.) 을 이용하여 입자 표면에 W의

(3)

1 µm

(a)

w

(b)

Figure 3. (a) FE-SEM and (b) EDS spectrum and mapping analysis for W-VO

₂

particles.

10 20 30 40 50 60 70 80

VO

₂

W-VO

₂

(022) (220) (210)

(202) (011)

Int ensi ty (a. u. )

2 theta (degree)

Figure 4. X-ray diffractogram of pure VO

₂

and W-VO

₂

powder.

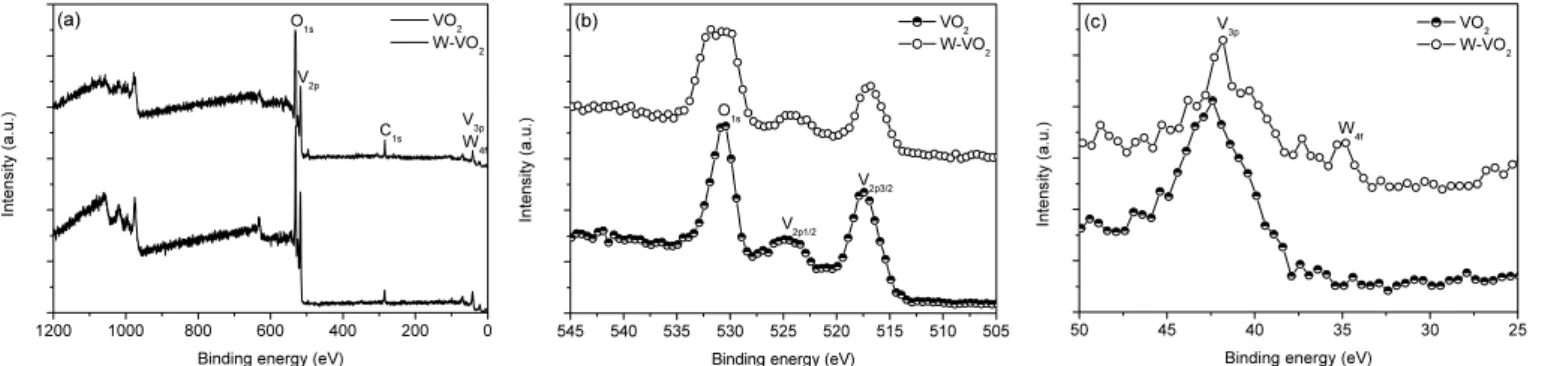

1200 1000 800 600 400 200 0

VO₂ W-VO₂

(a)

W_4f V_3p C_1s V_2p O_1s

Intensity (a.u.)

Binding energy (eV)

545 540 535 530 525 520 515 510 505

VO₂ W-VO₂

(b)

V_2p1/2 O_1s

V_2p3/2

Intensity (a.u.)

Binding energy (eV)

50 45 40 35 30 25

VO₂ W-VO₂

(c)

V_3p

W_4f

Intensity (a.u.)

Binding energy (eV)

Figure 5. XPS spectra of pure VO

₂

particles and W-doped VO

₂

particles.

도핑 특성을 조사하였다. W-VO

2

입자의 가역 상전이 온도 및 변화 특성을 시차주사열량분석(DSC; differential scanning calorimetry, Q-1000, TA Instrument Co.) 을 통하여 확인하였다. 측정 조건은 질소가스 분위 기에서 온도 범위 10 ℃에서 100 ℃까지 5 ℃/min의 속도로 가열 및 냉각하며 3∼5회 반복 측정을 하였다.

3. 결과 및 고찰

바나듐화합물의 열분해를 통해서 합성된 W-VO

2

의 형상과 샘플 표 면에 W 이온의 도핑 특성을 관찰하기 위해 FE-SEM 및 EDS 분석을 실시하였다. Figure 3(a)는 합성된 W-VO

2

의 입자의 미세 구조와 형상을 FE-SEM 이미지 촬영을 하여 나타낸 것이다. 그 결과 합성된 입자의 형상은 불규칙한 형태로 입자 상호 간에 결합(necking)하여 응집되어 판상형의 형태를 가지고 있었다. 이때 응집된 입자의 크기는 1 µm 내 외였다. 또한, Figure 3(b)는 합성된 W-VO

2

입자의 EDS 스펙트럼 및 W 에 대한 매핑(mapping) 이미지 분석 결과이다. EDS 스펙트럼 측정 결과 V, O, W 원소에 대한 각각의 피크들이 잘 나타났으며, W-VO

2

입자 표면에 도핑 된 W는 잘 분산되어 도핑 되어 있음을 매핑 이미지 를 통해 확인할 수 있었다.

바나듐화합물의 열분해를 통해 합성된 VO

2

와 W-VO

2

의 결정성 및 결정화 정도를 조사하기 위하여 각 샘플의 XRD 분석을 하였다. XRD 결과는 Figure 4에 제시하였다. 합성된 샘플 전부 JCPDS No. 82-66에 보고된 VO

2

단사정(monoclinic) 결정구조(VO

2

(M)) 에 해당하는 피크 들이 주로 나타났다(Figure 4 내 표식 ‘○’). 특히 VO

2

(M) 의 주 피크인 27.8° (011), 36.9° (202), 42.2° (210), 55.5° (220), 57.5° (022) 위치에 서 결정성이 잘 발달하였음을 확인할 수 있었다[15]. 일부 저각 영역 에서 V

6

O

₁₃

형태의 피크들이 미량 관찰되어 졌다. 이는 무정형의 바나듐 화합물의 열분해 시 완전한 VO

2

산화물 조성 형태로 결정화되지 않은 결과이다[16]. 또한, W-VO

2

은 VO

2

보다 W이 도핑 되면서, VO

2

(M) 주피크의 결정화도 감소 및 저각 부근으로 약간 이동하여 나타났다.

이는 V에 비해 이온 반경이 상대적으로 큰 W이 VO

2

의 결정격자 내 부에 치환되어 결합함으로 인하여 나타나는 결과다[17]. 이러한 결과 를 보다 자세히 확인하기 위해, VO

2

(M) 주 피크의 대표 결정면(011) 에 해당하는 피크의 반치폭 (FWHM; full half with maximum)을 이용 하여 Scherrer 수식을 통해 VO

2

(M) 의 단결정(single crystalline) 크기 를 계산하였다. 그 결과 VO

2

의 경우 약 90 nm로 계산되었으며, W이 도핑된 W-VO

2

은 약 60 nm로 단결정 크기가 다소 감소하였다[18]. W 의 많은 양이 도핑되면 VO

2

(M) 결정에서 WO

3

로의 결정 구조로 변형 되는데, 본 합성법으로 합성된 샘플에서 WO

3

의 결정은 관찰되지 않 았다[11]. 따라서 저온에서 합성되어진 바나듐화합물을 열분해 하여 VO

₂

(M) 구조를 가진 VO

2

와 W-VO

2

가 잘 합성되어졌음을 확인 하였다.

Figure 5 는 합성된 W-VO

2

의 표면 상태와 화학적 조성을 확인하기 위하여 X선 광전자 분광법을 실시한 결과이다. Figure 5(a)에 VO

2

와 W-VO

₂

의 XPS survey 스펙트럼을 비교 분석하였다. 합성된 VO

2

는 V, O, C 원소에 해당하는 피크들이 알려진 결합에너지 부근에서 잘 검출 되었으며, 합성된 W-VO

2

는 W 도핑의 영향으로 V, O, W, C 원소에 해당하는 피크들이 모두 잘 나타났다[19]. Figure 5(b)와 (c)는 합성된 두 샘플에서 V, O, W에 해당하는 스펙트럼을 더 자세히 관찰한 결과 이다. 합성된 VO

2

와 W-VO

2

모두 C

1s

피크를 기준으로 V에 해당하는 피크인 V

2p3/2

, V

_2P1/2

가 각각 517 eV, 524 eV 부근에서 잘 나타났다.

이것은 표면 상태가 V

⁴⁺

형태임을 잘 나타내는 결과이다. 41 eV 부근

에서 나타난 V

3p

피크의 경우 표면 상태가 V

⁴⁺

혹은 V

³⁺

형태를 가지

고 있다고 문헌상에 보고되어 있다[19]. 그리고 O

1s

피크들이 530 eV

(4)

0 20 40 60 80 100 120 -15

-10 -5 0 5 10

15

(a)

^61.7 ^℃

67.7 ℃ Heating

Cooling

He at flo w ( W /g )

Temperature ( ℃ )

0 20 40 60 80 100 120

-5.0 -2.5 0.0 2.5 5.0

(b)

38.5 ℃ 33.5 ℃

Cooling

Heating

He at fl ow ( W /g )

Temperature ( ℃ )

Figure 6. DSC curves of (a) pure VO

₂

particles and (b) W-doped VO

₂

particles.

부근에서 잘 나타났다. 또한 W-VO

2

는 34 eV 부근에서 W

4f

에 해당하 는 피크가 나타났다. 이는 텅스텐산소다로부터 도핑 된 W 이온이 VO

2

결정격자 내부에 잘 위치하고 표면 상태가 W

⁶⁺

로 있음을 설명하 여 준다. 상기 측정한 XPS 결과는 기존 문헌에 보고된 W와 VO

2

에 해당하는 스펙트럼 결과와 모두 일치하였다[20]. 일반적으로 VO

2

(M) 의 구조는 V

⁴⁺

-V

⁴⁺

의 결합을 하는데, V

³⁺

는 안정한 V

⁴⁺

-V

⁴⁺

의 결합 구 조를 무너뜨려 불안정한 구조의 VO

2

(M) 구조인 V

³⁺

-V

⁴⁺

의 결합 형태 를 가지며, 이러한 이유로 상전이 현상을 일어나게 한다. 또한, W 이 온의 도핑 영향으로 V

³⁺

-W

⁶⁺

결합 형태를 보이게 되며, 이는 상전이 온 도를 낮추게 하는 원인으로 알려졌다[21-25]. V, O, W 원소에 해당하 는 XPS 스펙트럼(V

2p

, O

_1s

, W

_4f

) 을 Gaussian curve fitting을 통해 피크 의 면적을 계산하여 정량적으로 샘플 표면의 원소 함량을 계산 하였 다. 그 결과 합성된 VO

2

는 V 27.8%, O 72.2%로, W-VO

2

는 V 30.9%, O 68.9%, W 0.2% 였다. 따라서 합성된 두 샘플의 화학적 조성은 VO

2

에 가깝게 잘 구성되어 있음을 확인할 수 있었다.

Figure 6 은 합성된 VO

2

와 W-VO

2

의 상전이 온도와 가역 상전이 안 정성을 분석하기 위해 가열 및 냉각 조건을 3∼5회 반복하여 DSC 곡 선을 분석한 결과이다. Figure 6(a)는 W을 도핑되지 않은 VO

2

샘플에 대한 DSC 곡선으로 냉각(cooling) 조건 시 61.7 ℃에서 VO

2

(T) 구조에

서 VO

2

(M) 구조로 변화하면서 발열 피크가, 가열(heating) 조건 67.7

℃에서 VO

2

(M) 구조에서 VO

2

(T) 구조로 변화하면서 흡열 피크가 나 타났다. 본 연구에서 합성된 VO

2

샘플의 경우 문헌상 알려진 VO

2

의 전이온도인 68 ℃와 일치하는 온도 위치에서 흡열피크가 관찰됐다 [3-5]. 이와는 달리 Figure 6(b)는 W를 도핑한 W-VO

2

샘플에 대한 DSC 곡선 분석 결과로서 앞서 XPS 결과에서 설명한 W이온의 영향 으로 상전이 온도가 VO

2

의 흡열 피크 기준 67.7 ℃에서 38.5 ℃로 감 소되어 나타났다. 이때 감소한 상전이 온도의 차이는 약 31 ℃로서 W-VO

2

는 VO

2

보다 더 낮은 온도에서 상전이가 일어났다. 두 샘플 모 두 가열 및 냉각 시 상전이 온도 차이(hysteresis)는 6 ℃ 이하의 작은 수치를 보여, 가역 상전이 성능은 우수하게 합성되었다. 또한, 합성된 샘플 모두 흡열 및 발열 피크가 상온에서 합성된 바나딜 화합물을 열 분해 하여 제조된 W-VO

2

에 비해 잘 발달 되어있어[14], 온도에 따른 VO

₂

(M) 결정 구조에서 VO

2

(T) 로의 가역 상전이가 잘 나타남을 확인 하였다. 최종적으로 DSC 분석을 가열 및 냉각 조건을 5회 이상 반복 하여 측정한 결과, 흡열과 발열 피크 형태 및 위치의 변화가 없는 것 으로 보아 상전이 안정성이 높게 관찰되었다. 따라서 열전이 필름제 조를 위해 저온에서 바나듐화합물을 제조 후 합성된 W-VO

2

입자는 낮은 온도에서 열전이 특성이 우수하게 나타났음을 확인할 수 있었다.

4. 결 론

본 연구에서 낮은 상전이 온도를 가지는 W이 도핑된 VO

2

를 제조 하였다. 이를 위해 간단한 합성공정으로, 출발물질로 VOSO

4

와 (NH

₄

)HCO

₃

를 사용하여 저온에서 바나듐화합물을 제조 후 열분해 과 정을 거쳐 W-VO

2

를 제조한 뒤 W 도핑에 대한 VO

2

입자의 물성 및 열전이 특성 변화를 FE-SEM, EDS, XRD, XPS, DSC 기기 분석을 통 해 조사하였다. 그 결과 60 nm의 결정 크기와 단사정계 VO

2

결정을 가지며 VO

2

와 화학적 조성이 유사한 W이 도핑 된 VO

2

를 합성 할 수 있었다. 또한, W을 도핑하여 낮은 상전이 온도(38.5 ℃)를 가지며 가 역 상전이 성능이 우수한 VO

2

를 제조하였다. 이 결과는 저온 열전이 필름 제조 분야에 응용될 것이라 사료된다.

감 사

본 연구는 2011년도 지식경제부의 재원으로 한국에너지기술평가원 (KETEP) 의 지원을 받아 수행한 연구 과제입니다(No. 2011T100100515).

참 고 문 헌

1. F. J. Morin, Phys. Rev. Lett., 3, 34 (1959).

2. C. H. Griffiths and H. K. Eastwood, J. Appl. Phys., 45, 2201 (1974).

3. Y. Muraoka, Y. Ueda, and Z. Hiroi, J. Phys. Chem. Solids, 63, 965 (2002).

4. J. B. Goodenough. J. Solid State Chem., 3, 490 (1971).

5. A. Zylbersztejn and N. F. Mott, Phys. Rev. B, 11, 4383 (1975).

6. T. Marutama and Y. Ikuta, J. Mater. Sci., 28, 5073 (1993).

7. G. Micocci, A. Serra, A. Tepore, S. Capone, R. Rella, and P.

Siciliano, J. Vac. Sci. Technol. A., 15, 34 (1997).

8. N. R. Mlyuka G. A. Niklasson, and C. G. Granqvist, Sol. Energ.

Mat. Sol. C., 93, 1685 (2009).

9. P. Jin, G. Xu, M. Tazawa, and K. Yoshimura, Appl. Phys. A-Mater.,

(5)

텅스텐이 도핑된 바나듐 산화물의 합성 및 열전이 특성 연구
