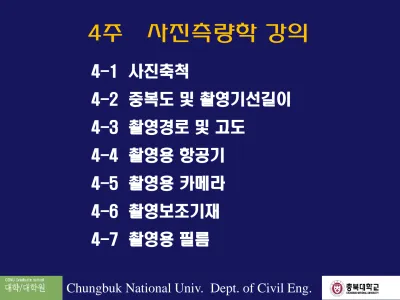

4주 사진측량학 강의
Chungbuk National Univ. Dept. of Civil Eng.
4-1 사진축척
4-2 중복도 및 촬영기선길이 4-3 촬영경로 및 고도
4-4 촬영용 항공기
4-5 촬영용 카메라
4-6 촬영보조기재
4-7 촬영용 필름
Chungbuk National Univ. Dept. of Civil Eng.
(1) Air Base Line(촬영기선길이)
(2) Flight height(촬영고도) 및 C-계수 (3) Flight Corse (4) Distribution of Points( 표정점 배치)
(5) 사진매수 및 지상기준점측량 작업량 (6) Flight Time(촬영일시) (7) 촬영카메라의 선정
(8) Flight Map(촬영계획도) 작성
(9) 지도의 사용목적 (10) Photo Scale (11) 정도 (12) 현지 지형 (13) 부근 비행장의 위치 (14) 토지 이용도
(15) 사용항공기의 카메라 선정 (16) 사용 도화기나 작업방법
Flight Planning or Design
4-1 Photo Scale
• 화면거리 : 렌즈의 중심에서 수직으로 화면에 내린 수직거리
f
H
O
음화
양화
l
축척(M) = 1 / m =
l / S
= f / HChungbuk National Univ. Dept. of Civil Eng.
4-2 중복도(Over lap) 및 촬영기선길이(Base Line)
B
B = 60%
0.4ma
B = 화면 크기의 실제거리 * {1- ( P / 100 )}
C = 화면 크기의 실제거리 * {1
– ( q / 100 )}
Co = 30%
• 종중복도는 60%, 최소 50% 이상
• 횡중복도는 30%, 최소 5% 이상
• 산악지역이나 밀집된 고층건물지역(비고 10%이상)은 10~20% 중복도를 증가
Chungbuk National Univ. Dept. of Civil Eng.
4-3 촬영경로 및 촬영고도
• 촬영지역을 완전히 덮도록 중복도를 고려(중축척(1/20,000)에서 30km)
• 한 촬영경로는 10-15입체모델을 기준
• 동서방향을 촬영경로로 하고, 저지면을 기준으로 촬영고도를 결정
• 비고가 클 때는 평균표고를 결정하여 기준
• 비고가 촬영고도의 20%를 초과할 때는 2단 촬영코스 단위로 기준면 결정
• 지도제작에서 도화기와 등고선 간격에 의해 촬영고도 결정 H = C * H
• C는 도화기 상수, 1급 : 1600-2000, 2급 : 800-1200, 1200-1600, 3급 : 600-800
Chungbuk National Univ. Dept. of Civil Eng.
4-4 촬영용 항공기
Chungbuk National Univ. Dept. of Civil Eng.
(1) 안정성이 좋을 것 (2) 조종성이 좋을 것 (3) 시계가 좋을 것
(4) 비행속도가 요구되는 속도를 얻을 수 있을 것
(5) 상승속도가 클 것 (6) 상승한계가 높을 것 (7) 항속거리가 길 것 (8) 이착륙 거리가 짧을 것
(9) 카메라를 넣을 수 있는 적당한 공간 (10) 적재량이 많고 공간이 넓을 것 (11) 비행경비가 저렴할 것
제작회사 : CESSNA 용 도 :
항공기는 항공사진촬영에 적합하고 안정도가 높으며 시계가 양호한 기종으로 저고도 저속비행이 가능함
4-5 촬영용 카메라
Chungbuk National Univ. Dept. of Civil Eng.
종 류 초점거리 화각 화면크기 셔터속도 필름길이 용 도 협각 카메라 210mm 60도 이하 18*18 1/100~1000 120mm 대축척도화용 보통각카메라 210mm 60도 18*18 1/100~1000 120mm 도시지역측량 광각 카메라 153mm 90도 23*23 1/100~1000 120mm 일반도화, 판독용 초광각카메라 88mm 120도 이상 23*23 1/200~300 80mm 소축척도화
4-6 촬영보조기재
Chungbuk National Univ. Dept. of Civil Eng.
1) Horizontal Camera : 주 카메라 광축방향에 직각으로 광축이 향하도록 부착시킨 소형 카메라
2) Statoscope(고도차계) : 촬영점간 기압차를 측정하여 고도차를 환산 기록 3) A.P.R (airborne profile recorder): 대지촬영고도 기록
4) Gyroscope(자동평형기) : 주 카메라가 항상 지상 기준면에 직각 되도록 장치
(1) 촬영조건을 결정하기 위한 보조기재
(2) 촬영조건을 결정하기 위한 보조기재
1) Navigation telescope: 예정 코스의 항공기 진입 및 항로 유지에 이용 2) 여러 지상국에서 송신되는 전파(Decca, Loran, Shoran)에 의하여 항공
기의 위치 및 항로 유지하나, 최근 GPS 이용
4-7 촬영용 필름
Chungbuk National Univ. Dept. of Civil Eng.
(1) 감광도가 좋은 것(ASA 100, 최소 50)
(2) 감광유제의 은입자가 미세하고 해상력이 클 것 (3) 감색영역이 넓고 균등할 것
(4) 온도와 습도에 변질되지 않을 것
(5) 필름제조 후 감광도 변질되지 않을 것
(6) 현상, 정착, 수세, 건조 등 동안 상 변화 없을 것 (7) 사진처리 후 크기 변화가 없을 것
