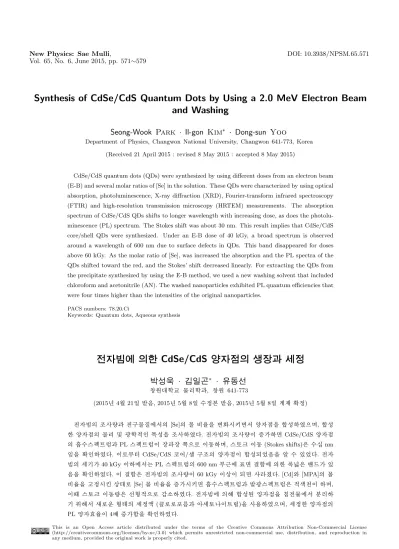

Synthesis of CdSe/CdS Quantum Dots by Using a 2.0 MeV Electron Beam and Washing

(1)

Synthesis of CdSe/CdS Quantum Dots by Using a 2.0 MeV Electron Beam and Washing

Seong-Wook Park · Il-gon Kim ^∗ · Dong-sun Yoo

Department of Physics, Changwon National University, Changwon 641-773, Korea (Received 21 April 2015 : revised 8 May 2015 : accepted 8 May 2015)

CdSe/CdS quantum dots (QDs) were synthesized by using different doses from an electron beam (E-B) and several molar ratios of [Se] in the solution. These QDs were characterized by using optical absorption, photoluminescence, X-ray diffraction (XRD), Fourier-transform infrared spectroscopy (FTIR) and high-resolution transmission microscopy (HRTEM) measurements. The absorption spectrum of CdSe/CdS QDs shifts to longer wavelength with increasing dose, as does the photolu- minescence (PL) spectrum. The Stokes shift was about 30 nm. This result implies that CdSe/CdS core/shell QDs were synthesized. Under an E-B dose of 40 kGy, a broad spectrum is observed around a wavelength of 600 nm due to surface defects in QDs. This band disappeared for doses above 60 kGy. As the molar ratio of [Se], was increased the absorption and the PL spectra of the QDs shifted toward the red, and the Stokes’ shift decreased linearly. For extracting the QDs from the precipitate synthesized by using the E-B method, we used a new washing solvent that included chloroform and acetonitrile (AN). The washed nanoparticles exhibited PL quantum efficiencies that were four times higher than the intensities of the original nanoparticles.

PACS numbers: 78.20.Ci

Keywords: Quantum dots, Aqueous synthesis

¹

Å Ä k È; c 8 ý X ¢ CdSe/CdS W ë s X ì È8 ý t X ê sÊ Ý : gX N Ë

) ç ] 8 ; · » G B# Þ ^∗ · ¤ ò 6 B` 9

½ Ó" é ¶ @ / < Æ § Ó ü t o < Æõ , ½ Ó" é ¶ 641-773

(2015¸ 4 Z 4 21{ 9 ~ Ã Î6 £ §, 2015¸ 5 Z 4 8{ 9 Ã º& ñ : r ~ Ã Î6 £ §, 2015¸ 5 Z 4 8{ 9 > F S X & ñ )

c _ ¸ | ¾ Óõ ½ ¨Ó ü t| 9 \ " f_ [Se]_ ] t q Ö ¦` ¦ or v " f ª & h ` ¦ ½ + Ë$ í % i Ü ¼ 9, ½ + Ë$ í ô

Ç ª & h _ Ó ü t o x 9 F g < Æ& h : £ ¤$ í ` ¦ ¸ % i . c _ ¸ | ¾ Ós 7 £ x CdSe/CdS ª & h _

f ¨ Ã ºÛ ¼& 7 à Ô! 3 õ PL Û ¼& 7 à Ô! 3 s © © A á ¤ Ü ¼ Ð s 1 l x 9, Û ¼ Ðß ¼ s 1 l x (Stokes shifts) É r Ã ºz nm e

` ¦ S X % i . s ÐÂ Ò' CdSe/CdS ï# Q/! s q ½ ¨ ¸_ ª & h s ½ + Ë$ í ÷ &% 3 6 £ §` ¦ · ú Ã º e % 3 . c

_ [ jl 40 kGy s \ " f H PL Û ¼& 7 à Ô! 3 _ 600 nm Â Ò H \ ³ ð < Ê\ _ ô Ç ; ¤V , É r ½ × ¼ e 6

£

§` ¦ S X % i . s < Ê É r c _ ¸ | ¾ Ós 60 kGy s © s ÷ & & . [Cd]ü < [MPA]_ ] t q

Ö ¦` ¦ ¦& ñ r © I Ð [Se] ] t q Ö ¦` ¦ 7 £ x r v f ¨ Ã ºÛ ¼& 7 à Ô! 3 õ µ 1 Ï F g Û ¼& 7 à Ô! 3 É r & h Ò o ;s 9, s

M : Û ¼ Ðß ¼ s 1 l x | ¾ Ó É r + þ A& h Ü ¼ Ð y è % i . c \ _ K ½ + Ë$ í ) a ª & h ` ¦ g Ë > Ó ü t \ " f ì r o l

0 AK " f D h Ðî r + þ AI _ [ j& ñ Ó o (9 þ t Ð Ð í2 £ § õ [ j Ð s à Ôw n =)` ¦ 6 x % i Ü ¼ 9, [ j& ñ ô Ç ª & h _ PL ª ´ òÖ ¦ s 4C 7 £ x < Ê` ¦ S X % i .

This is an Open Access article distributed under the terms of the Creative Commons Attribution Non-Commercial License

(http://creativecommons.org/licenses/by-nc/3.0) which permits unrestricted non-commercial use, distribution, and reproduction in

any medium, provided the original work is properly cited.

(2)

PACS numbers: 78.20.Ci Keywords: ª & h , Ã º6 x$ í ½ + Ë$ í

I. " e Â ] Ø

ª & h _ ß ¼l \ _ > r H 1 l q: £ ¤ ô Ç Ó ü t o & h : £ ¤$ í \ @ / ô

Ç ½ ¨ r ) a íl ½ ¨\ " f H Ä »o & ñ ? /\ " f

ª & h ` ¦ Ò q t © r v ¦ ª & h _ F g < Æ& h : £ ¤$ í õ { 9

_ 1 l x§ 4 < Æ\ @ /ô Ç ½ ¨\ ¦ Å Ò Ð Ã º' % i [1–4]. Õ ª

Q Ò q t © õ & ñ \ " f µ 1 ÏÒ q t H F K5 Å q s : r _ < Hz ´` ¦ x ½ + É Ã

º \ O l M :ë H \ ª & h _ & ñ | ¾ Ó& h ì r$ 3 \ # Q 9¹ ¡ § s e

%

3 Ü ¼ 9, 8Ô ¦ # Q ª & h _ rÃ º j Ë µ H ë H ] j& h ¸ t ¦ e

% 3 . s ë H ] j& h ` ¦ > h l 0 AK " f a % ¦ 0 q ~ ½ ÓZ O s ] jî ß

÷

&% 3 Ü ¼ 9, ª & h Ò q t © \ " f_ o < Æ{ © | ¾ Ó& h ½ ¨\ " f H

¸¹ ¡ § s ÷ &% 3 . Õ ª Q s ~ ½ ÓZ O % i r ª & h _ Ã º # Q

§ >

l H ð ø Ít s l M :ë H \ 6 £ x6 x \ " f H ô Ç> \ ¦ t ¦ e

% 3 [5]. Õ ªA " f Ä »l ¢ ¸ H Á ºl 6 xÓ o 5 Å q \ " f o < Æ& h

~ ½ ÓZ O Ü ¼ Ð ª & h ` ¦ ½ + Ë$ í H ½ ¨\ ¦ % i [6].

ô

Ç¼ # ^ & h \ @ /ô Ç ³ ð & h _ q Ö ¦ s B Ä º H É r ß ¼l _

ª & h É r ³ ð © I ª & h _ F g < Æ& h : £ ¤$ í \ & ê

ø Í % ò ¾ Ó` ¦ p 2 ; . Õ ªA " f ª & h _ ³ ð \ ª ô Ç Ä »l

¢

¸ H Á ºl Ó ü t| 9 ` ¦ W = Ü ¼ ª & h _ F g < Æ& h x 9 l ½ ¨& h :

£ ¤$ í ` ¦ or ~ ´ Ã º e . s M : ª & h _ f ¨ Ã º Û ¼& 7 à Ô! 3

É

r ß ¼> t · ú §t ë ß PL (µ 1 Ï F g) Û ¼& 7 à Ô! 3 õ ª ´ òÖ ¦

É

r B Ä º H % ò ¾ Ó` ¦ ~ Ã Î H H z ´ É r ¸ ú · ú 94 R e . ª

& h _ ß ¼l ] j# Qü < î ß & ñ $ í ` ¦ Z } s l 0 Aô Ç ¸§ 4 _ { 9 ¨ 8 Ü

¼ Ð ª & h _ ³ ð \ w ` ¦ (thiol) õ ° ú É r > Ö ¸$ í ] j\ ¦

¸ í , Z } É r ½ × ¼Ì s ì ø Í ¸^ Ó ü t| 9 Ð ± ú É r ½ × ¼Ì s ì ø Í

¸^ \ ¦ W = É r type1 core/shell ½ ¨ ¸\ ¦ ë ß [ þ t # Q" f µ 1 Ï F g ´ ò Ö

¦` ¦ > h ¦, ª & h _ î ß & ñ $ í ¸ > h ½ + É Ã º e [7].

s

ü < ° ú s ª & h _ ½ + Ë$ í \ ~ ½ Ó , c , s ß ¼ Ð ,

ü @ 1 p x` ¦ 6 x ª & h _ µ 1 Ï F g ´ òÖ ¦` ¦ 7 £ x r ~ ´ Ã

º e Ü ¼ 9, 8Ô ¦ # Q" f ½ + Ë$ í õ & ñ ` ¦ é ß í H o½ + É Ã º ¸ e H ©

&

h s e [8–11]. CdS ª & h ½ + Ë$ í \ c ` ¦ 6 x

H × æ כ ¹ô Ç 3 l q& h É r ª & h ½ + Ë$ í ` ¦ 0 Aô Ç ½ ¨Ó ü t| 9 \ í < Ê

)

a MPA (3-mercaptopropionic acid) ÐÂ Ò' S ⁻² s : r` ¦ ì

r o r v ¦, Cd ⁺² s : r õ ½ + Ë # CdS Ù þ ` ¦ ½ + Ë$ í H X

< e [12]. CdSe/CdS ï# Q/! s q ª & h ½ + Ë$ í \ c

`

¦ 6 x S ⁻² s : r _ ª ` ¦ " f" fy 7 £ x r ~ ´ Ã º e Ü

¼ 9, ï# Q/! s q ½ ¨ ¸\ ¦ ° ú H ª | 9 _ ª & h ` ¦ ½ + Ë$ í ½ + É Ã º e

.

: r ½ ¨\ " f H Ã º6 x$ í ~ ½ ÓZ O Ü ¼ Ð ë ß [ þ t # Q CdSe ª

&

h

` ¦ í < Ê ¦ e H » 1 Ïs : r Ã º (Milli Q-water)\ Cdü <

∗

E-mail: [email protected]

MPA\ ¦ ' ô Ç ½ ¨Ó ü t| 9 \ 2.0 MeV c ¸ | ¾ Ó` ¦ 100 kGy t ¸ # CdSe/CdS ª & h ` ¦ ½ + Ë$ í % i .

c Ü ¼ Ð ½ + Ë$ í ô Ç ª & h É r c \ _ K " f + þ A ) a

ª ô Ç + þ AI _ o½ + ËÓ ü t [ þ t` ¦ í < Ê ¦ e Ü ¼Ù ¼ Ð " é ¶ d ì r o

# ¸ ª & h É r g Ë > Ó ü t _ { 9 Â Ò{ 9 ÷ r Ü ¼ Ð g Ë > Ó ü t \ " f ª

& h ` ¦ ì r o l 0 Aô Ç [ j& ñ õ & ñ s 9 כ ¹ . c ` ¦

6 x t · ú § ¦ ½ + Ë$ í ) a ª & h % i r [ j& ñ s & ñ or v

H õ & ñ s 9 כ ¹ [13,14].

ª & h _ ½ + Ë$ í \ " f > Ö ¸$ í ] j Ð 6 x H MPA \

c s ¸ ÷ & # Q + þ AI _ Â Òí ß Ó ü t s µ 1 ÏÒ q t 9 ½ + Ë$ í

)

a ª & h s Â Òí ß Ó ü t 5 Å q \ [ O s > ÷ & ¦, s [ þ t ÐÂ Ò' ª

& h ` ¦ ì r o H X < # Q 9¹ ¡ § s µ 1 ÏÒ q tô Ç . s © I \ " f & h ] X

ô Ç 6 x B \ ¦ 6 x ª & h ` ¦ D ¥ ½ + ËÓ ü t ÐÂ Ò' ì r o ½ + É Ã

º e . : r ½ ¨\ " f H { 9 ì ø Í& h Ü ¼ Ð 6 x H \ ò ø Í` ¦ õ B

jò ø Í` ¦ @ / \ 9 þ t Ð Ð í2 £ § (chloroform) õ [ j Ð s à Ô w n

= (acetonitrile, AN)` ¦ 6 x # ª & h ` ¦ [ j& ñ % i Ü ¼ 9, g Ë > Ó ü t ÐÂ Ò' CdSe/CdS ª & h ` ¦ $ í / B N& h Ü ¼ Ð ì r o

% i . ½ + Ë$ í ô Ç CdSe/CdS ½ ¨ ¸ü < F g < Æ& h : £ ¤$ í ` ¦ ¸

l 0 AK " f f ¨ Ã ºü < µ 1 Ï F g Û ¼& 7 à Ô! 3 , " l oÛ ¼ r] X (X-ray diffraction, XRD), È Òõ & ³p â (transmission elec- tron microscope , TEM), \ -t ì r í ß ì rF g (energy dis- persive spectroscopy, EDS)` ¦ 8 £ ¤& ñ % i .

II. ÷ m Ç] M ö U ê s0 n É

1. S z » Ç U ØR

CdSe/CdS ª & h ` ¦ ½ + Ë$ í l 0 Aô Ç ½ ¨Ó ü t| 9 ` ¦ ï r q

9 Cd-MPA 6 xÓ oõ NaHSe 6 xÓ os 9 כ ¹ . Cd- MPA 6 xÓ o\ " f_ [Cd]ü < [MPA]_ q Ö ¦ É r 1:2 Ð × þ

%

i . Õ ª s Ä » H MPA \ " f K o ) a SH ⁻ s : r É r Cd ²⁺ s

: r õ _ 2 ; o ¸ B Ä º ß ¼ 9, Cd(SR) 2 _ + þ AI Ð ½ + Ë½ + É M

: Ã º6 x$ í ` ¦ ° ú H ¦ · ú 94 R e l M :ë H s . # l " f R

É

r l (radical)\ ¦ ³ ðr ô Ç [15]. | 9 è Û ¼\ ¦ f Ë 9" f 6 x

> r í ß è\ ¦ ] j ô Ç » 1 Ïs : r Ã º 95 mL\ CdCl 2 0.0733 g (0.4 mM)` ¦ V , ¦ 10ì r s © §ì ø Í # 4 mM_ Cd 6 xÓ o` ¦ ë ß [

þ

t ¦ # l \ MPA 69.6 µL (0.8 mM)` ¦ ' ô Ç . Õ ªo

¦ 1 M_ NaOH\ ¦ ' # Cd6 xÓ o_ pH\ ¦ 9.5 ÷ & ¸ 2

¤ ô Ç . e ¦ Û ¼ß ¼_ : r ¸\ ¦ 80 ^◦ C Ð Ä »t ô Ç © I \ " f Cd-MPA 6 xÓ os ë ß [ þ t # Qt ¸2 ¤ 1 r ç ß s © §ì ø Íô Ç . 6

£

§ _ õ & ñ ` ¦ 5 g" f CdSe 6 xÓ o` ¦ ë ß [ þ t M : 9 כ ¹ô Ç NaHSe 6

xÓ o` ¦ ½ + Ë$ í % i [16].

(3)

\ O

6 £ § Ü ¼ Ð Í ty ô Ç 2 mL_ » 1 Ïs : r Ã º\ NaBH 4 0.076 g (2 mM)` ¦ V , ¦, # l \ É rÒ o_ Se ì r ´ ú 0.079 g (1 mM)

`

¦ 0 l q # " f NaSe Ã º6 xÓ o` ¦ ë ß H . s õ & ñ É r o < Æì ø Í6 £ x s /

å L y { 9 # Q 9 H ² Û ¼ µ 1 ÏÒ q tô Ç . ì ø Í6 £ x s ' ÷ & H 1

l

x î ß \ ¸ e ¦ Û ¼ß ¼ ? /Â Ò\ H | 9 è Û ¼\ ¦ > 5 Å q Ô ¦ # Q V ,

#

Q ï r . 30ì r & ñ ¸ t 6 xÓ o É r È Ò" î K t 9, ¸ Ï Ò o_ Na 2 B 4 O 7 g Ë > Ó ü t s Ò q t$ í ) a . È Ò" î ô Ç NaHSe Ã º6 xÓ o 2 mL\ ¦ ì r o # , 48 mL_ » 1 Ïs : r Ã º\ V , ¦ §ì ø Í # ¸ ú [ O

H . s X O > ë ß [ þ t # Q 50 mL_ NaHSe 6 xÓ o É r 20 mM _

] t0 l x ¸\ ¦ ° ú H . & h { © | ¾ Ó_ NaHSe 6 xÓ o` ¦ · ú ¡" f ë ß H 4 mM 0 l x ¸_ Cd/MPA 6 xÓ o\ " f" fy ' # CdSe Ù þ

s Ò q t$ í ÷ &> ô Ç . : r z ´+ « >\ " f H Cd:NaHSe:MPA = 1:x:2 (x = 0.5, 1.0, 1.5, 2.0) ÷ & ¸2 ¤ NaHSe 6 xÓ o_ ª

`

¦ ¸] X % i . Õ ªo ¦ z ´+ « > H 1 l x î ß pH H 9.5 Ð Ä »t

% i .

: r z ´+ « >\ " f H z ´+ « > õ & ñ \ " f S ⁻² s : r É r Z > ¸ Ð '

t · ú § ¤Ü ¼ 9, c \ _ K " f MPA ÐÂ Ò' K o ) a S ⁻² s : r` ¦ 6 x % i . s \ ¦ 0 AK " f [Cd]ü < [MPA]_ 0

l

x ¸ y y 4 mM Cd 6 xÓ o` ¦ ï r q % i Ü ¼ 9, 1 l x | ¾ Ó_ CdSe 6 xÓ o` ¦ D ¥ ½ + Ë # ½ ¨Ó ü t| 9 ` ¦ ï r q % i . ï r q ô Ç r

« Ñ\ 2 MeV_ © 6 x c (E-B tech)` ¦ ¸ # , CdSe/CdS ª & h ` ¦ ½ + Ë$ í % i . s M : z ´+ « >\ 6 x ô Ç

c _ ¸ | ¾ Ó É r y y 20, 40, 60, 80, 100 kGy s % 3

.

2. ÷ m Ç] M ö X ê sV õ m Í W ë s Çù o Ú ¤X N Ë

½

+ É Ð põ D ² Ï þ á Ô\ " f ~ ½ ÓØ ¦ ) a F g` ¦ $ 3 % ò E $ Ý ¼ Ð | 9 5 Å q ô Ç

6 £ § \ Acton275 ì rF g l Ð ì rF g ¦, s ì rF g ) a F g Ü ¼ Ð f

¨ Ã ºÛ ¼& 7 à Ô! 3 ` ¦ 8 £ ¤& ñ % i . µ 1 Ï F g Û ¼& 7 à Ô! 3 É r × æd © s

325 nm He-Cd Y Us $ (Melles Griot)ü < 405 nm ì

ø Í ¸^ Y Us $ (Coherent Cube 405-50C)\ ¦ # l F g " é ¶ Ü ¼

Ð 6 x ¦, Spex1704 ì rF g l ü < F g > Ã ºl (photon counter) Õ ªo ¦ X <s ' Ã º| 9 © u (Spectra ACQ2)\ ¦ s 6

x # 8 £ ¤& ñ % i . s M : Ó o © _ r « Ñ H ; ¤ s 10 mm

$ 3

% ò È ÓÚ Ô\ { ¤Ü ¼ 9, # l ~ ½ Ód ` ¦ 2 [ % i . È Òõ

& ³p â (TEM) É r JOEL JEM 2100F\ ¦ 6 x % i Ü ¼ 9, r « Ñ H · ú ï` ¦ \ 6 x K ô Ç Ê ê\ ½ ¨o Õ ªo × ¼ ³ ð \ Â Ò

Ã

Ìô Ç Ê ê, | ¸r & ï r q % i . c © u H EB-tech _

2.0 MeV © 6 x c ` ¦ 6 x % i .

ª ´ òÖ ¦ _ 8 £ ¤& ñ É r Φ x = Φ S (G x /G s (n ² _x /n ² _S ) d ` ¦ s 6

x % i Ü ¼ 9, 1 l x{ 9 ô Ç f ¨ Ã ºÖ ¦` ¦ ° ú H ³ ðï r 6 xÓ o (Rh6G)_

ª ´ òÖ ¦ õ q § # ½ ¨ % i . # l " f Φ x H 8 £ ¤& ñ r « Ñ _

ª ´ òÖ ¦ s 9, Φ S H ³ ðï r r « Ñ_ ª ´ òÖ ¦ s . Õ ªo

¦ G H f ¨ Ã º> Ã º_ < ÊÃ º Ð µ 1 Ï F g Û ¼& 7 à Ô! 3 _ & h ` ¦ ³ ð r

Ù þ ¡` ¦ M :_ l Ö ¦ l s 9, n É r 6 xÓ o_ Ï ã J] X Ö ¦ s . ' x ü < S H y y r « Ñü < ³ ðï r 6 xÓ o` ¦ ³ ðr ô Ç . ³ ðï r6 xÓ oÜ ¼

Ð H \ 9 · ú c + t \ 0 l q Rh6G Ð+ λ = 488 nm\ " f ª

´

òÖ ¦ 95% \ ¦ & h 6 x % i [17].

III. ÷ m Ç] M ö + s ÇÊ Ý õ m Í Ä Z ØV Ä

½ ¨Ó ü t| 9 \ c s ¸ ÷ & c s Ó ü t õ 6 x

#

Ã ºí ß o (aqueous electron) e ⁻ aq \ ¦ ë ß H . 7 £ ¤, H 2 O + e ⁻ → e ⁻ _aq . Õ ªo ¦ e ⁻ aq H ¨ 8 " é ¶ ] j Ð+ MPAü < ì ø Í6 £ x # B

jØ Ôº ú à Ôl (SH ⁻ )\ ¦ K o r v 9, SH ⁻ H Cd ⁺² ü < ì ø Í6 £ x

# CdS\ ¦ ë ß H [12,18]. CdS Ù þ Ò q t$ í s Ã ºí ß o _

ª \ _ > r Ù ¼ Ð c _ ¸ | ¾ Ós CdS_ ª ` ¦

&

ñ > ) a . MPA\ " f K o ) a S ! s : r õ Cds : r s ½ + Ë

# CdS\ ¦ ½ + Ë$ í ÷ & " f s p ë ß [ þ t # Q CdSe ª & h õ

½ + Ë # CdSe/CdS ª & h s + þ A$ í ) a . s M : CdS s p

ë ß [ þ t # Q CdSe ª & h _ ³ ð \ Â Ò Ã Ì # CdS³ ð 8

£

x` ¦ + þ A$ í H ï# Q/! s q ½ ¨ ¸\ ¦ t ¦ e ¦ S X & ñ t ` ¦ Ã

º H \ O .

CdSe 6 xÓ o (Cd:NaHSe:MPA = 1:1:2)õ Cd-MPA 6 x Ó

o (Cd:MPA = 1:1)` ¦ D ¥ ½ + Ëô Ç 6 xÓ o\ c ` ¦ ¸

Z > ¸_ Ss : r` ¦ Å Ò{ 9 t · ú § 8 ¸ CdSe/CdS ª

&

h

` ¦ ô Ç \ ë ß [ þ t Ã º e . Õ ª X < s õ & ñ \ " f MPA

ì r K ÷ &# Q " é ¶ t · ú § H o½ + ËÓ ü t[ þ t s µ 1 ÏÒ q t 9, s o½ + Ë Ó

ü

t[ þ t É r s p + þ A$ í ) a CdSe ª & h ÷ r ë ß m CdS ª

&

h Õ ªo ¦ CdSeü < CdS ½ + Ëô Ç ª & h õ D ¥ ½ + Ë÷ &# Q" f

ª & h ` ¦ s [ þ t ÐÂ Ò' ì r o K H ë H ] j\ ¦ µ 1 ÏÒ q tr .

MPA \ " f ë ß [ þ t # Q o½ + ËÓ ü t õ ì ø Í6 £ x s ÷ &t · ú § É r MPA Ð Â

Ò' ª & h ` ¦ ì r o l 0 AK " f H [ j' s 9 כ ¹ .

c ` ¦ ¸ ô Ç ½ ¨ 6 xÓ oÜ ¼ ÐÂ Ò' ª & h ` ¦ ì r o l

0 AK " f H ª & h ` ¦ í < Ê ¦ e H 0 q © I _ Ó ü t| 9 ` ¦ 6

x K r v l 0 Aô Ç 6 x B \ ¦ ' # ª & h s 1 l qw n & h Ü ¼ Ð

¹

¡ §f { 9 Ã º e ¸2 ¤ K H X <, : r z ´+ « >\ " f H [ j' 6 x 6 x B

Ð+ 9 þ t Ð Ð í2 £ § õ AN` ¦ 6 x B Ð 6 x % i . 9 þ t Ð Ð

í2 £ § õ AN` ¦ y y 10 mL ï r q ¦ # l \ » 1 Ïs : r Ã º\ ¦ 2 mL ' # [ j' Ó oÜ ¼ Ð 6 x % i . c ` ¦ ¸ ô

Ç r « Ñ 6 xÓ oÜ ¼ ÐÂ Ò' ª & h ` ¦ ì r o l 0 Aô Ç % 6 £ § í H

"

f H ¦5 Å q " é ¶ d ì r o l (15000 rpm)\ ¦ s 6 x # " é ¶Ó oÜ ¼

ÐÂ Ò' g Ë > Ó ü t` ¦ ì r o ¦, [ j' Ó o` ¦ s 6 x # í6 £ § [

j' ô Ç 6 £ § \ g Ë > Ó ü t` ¦ Ã º ô Ç . g Ë > Ó ü t \ H Ó ü t õ ª

& h s [ O # e Ü ¼Ù ¼ Ð ¦5 Å q " é ¶ d ì r o # Ó ü t õ ª & h

`

¦ ì r o ¦, Ã º ô Ç ª & h É r \ ò ø Í` ¦ \ 6 x K r .

(4)

Fig. 1. (Color online) Absorption spectrum of CdSe/CdS quantum dots (QDs) (Dose: 40 kGy, Cd:NaHSe:MPA = 2:1:3, pH:9.5).

Fig. 2. XRD pattern of CdSe/CdS QDs (Dose: 40 kGy, Cd:NaHSe:MPA = 2:1:3).

Figure 1 É r c ¸ | ¾ Ós 40 kGy{ 9 M :, ½ + Ë$ í ô Ç CdSe/CdS ª & h _ f ¨ Ã ºÛ ¼& 7 à Ô! 3 ` ¦ Ð# ï r . s f ¨ Ã º Û

¼& 7 à Ô! 3 ` ¦ & Ú Ô x h A 436 nmü < 513 nm\ " f ' ¿ º

° ú

כs Ð . s H ª & h s ¿ º > h_ ½ × ¼\ ¦ t ¦ e 6

£

§` ¦ _ p H X <, 440 nm Â Ò H _ é ß © A á ¤ \ e H Û ¼& 7 à

Ô! 3 É r Z O ß ¼ CdS Ð ± ú É r A á ¤ \ + þ A$ í ÷ &Ù ¼ Ð CdS ª

&

h \ _ ô Ç כ s 9, 500 nm Â Ò H _ Û ¼& 7 à Ô! 3 É r CdSe _

?

/Â Ò -& ñ / B N © F ½ + Ë\ _ ô Ç כ Ü ¼ Ð ó ø Íé ß ) a . s ü <

° ú

É r & ³ © É r ï r q ) a r « Ñ\ ¸ ÷ & H c _ ¸ | ¾ Ó s

7 £ x > ÷ & MPA\ " f µ 1 ÏÒ q t÷ & H S s : r õ Cd s : r s

½ + Ë # + þ A$ í ) a CdS { 9 Â Ò H CdSe \ Â Ò Ã Ì ¦ { 9 Â

Ò H 6 xÓ o × æ \ z > ÷ &# Q H & ³ © Ü ¼ Ð K $ 3 ½ + É Ã º e

.

Figure 2 \ " f CdSe/CdS ª & h _ (1 1 1), (2 2 0), (3 1 1) \ @ /ô Ç r] X y 2θ H 26.4, 43.9, 51.5 ¸\ ¦ Ð

Fig. 3. HRTEM image of CdSe/CdS QDs (Dose: 40kGy, Cd:NaHSe:MPA = 2:1:3).

Fig. 4. (Color online) EDS spectrum (Dose: 40 kGy, Cd:NaHSe:MPA = 2:1:3) (a) Before EB irradiation, (b) After EB irradiation.

. JCPDS\ _ s ° ú כ É r zinc blende ½ ¨ ¸_ bulk CdSe ü < bulk CdS_ r] X y s \ K { © H ° ú כÜ ¼ Ð+ s

r « Ñ_ ½ ¨ ¸ zinc blende e ` ¦ · ú Ã º e . : £ ¤ y wurtzite CdSe _ (1 0 2)ü < (1 0 3) \ @ /6 £ x H 35 ^◦ ü <

46 ^◦ \ " f x ß ¼ ì r" î y > r F t · ú § H & h s s \ ¦ S X r

&

ï r . Õ ªo ¦ ï# Q/! s q ½ ¨ ¸\ " f H ! s q_ ¿ ºa ¿ º 0 >

t

! s q` ¦ ½ ¨$ í ¦ e H Ó ü t| 9 (# l " f CdS)_ r] X ª

© ` ¦ Ðs H & h õ ¸ ½ ¨ ¸ Ó ü t| 9 \ " f H © Ã º × ¦

#

Q[ þ t # Q r] X y s ¸F K & t H z ´` ¦ ¦ 9 CdSe ª

& h s ï# Q ÷ & 9, CdS ! s qs H d` ¦ Æ Ò& ñ ½ + É Ã º e .

' Í

P : r] X Á º] (_ 2θ\ @ /ô Ç ì ø Íu ; ¤ β ü < r] X y Õ ªo

(5)

Table 1. The results of EDS.

(a) Before EB irradiation

Element Weight% Atomic%

C K 4.32 20.27

S K 1.51 2.66

Cu K 73.88 65.53

Se K 6.40 4.57

Cd L 13.89 6.97

Totals 100.00

(b) After EB irradiation

Element eight% Atomic%

C K 46.02 82.84

O K 1.62 2.19

Si K 0.58 0.45

S K 2.78 1.87

Cu K 18.48 6.29

Se K 6.03 1.65

Cd L 24.49 4.71

Totals 100.00

¦ X- _ © (λ = 1.5405 ˚ A)` ¦ · ú Scherrer_ ~ ½ Ó& ñ d

Ü ¼ ÐÂ Ò' ¸{ 9 _ ß ¼l \ ¦ Æ Ò& ñ ½ + É Ã º e Ü ¼ s â Ä

º\ H ï# Q/! s q ½ ¨ ¸ Ð K " f r] X Û ¼& 7 à Ô! 3 _ ; ¤ s S X

@ / ) a © I s Ù ¼ Ð s ~ ½ ÓZ O ` ¦ & h 6 x H X < H Á ºo e

[14,19].

Figure 3 É r 60 kGy c ` ¦ ¸ # ½ + Ë$ í ô Ç CdSe/CdS ª & h _ TEM s . \ " f ª & h

É

r q §& h ç H{ 9 > Ò q t © ÷ &% 3 Ü ¼ 9, Õ ª ß ¼l H 2.5 nm

&

ñ ¸s .

Figure 4 H CdSe ª & h ` ¦ í < Ê ¦ e H ½ ¨Ó ü t| 9 \

c ` ¦ ¸ l Ê ê_ EDS Û ¼& 7 à Ô! 3 ` ¦ Ð# Å Ò 9,

c ` ¦ ¸ ½ + É M : ½ ¨Ó ü t| 9 ` ¦ Ä »o # î \ { É r © I Ð

¸ % i l M :ë H \ c ` ¦ ¸ ô Ç r « Ñ\ " f H [Si] \

@

/ô Ç Û ¼& 7 à Ô! 3 s Ðs ¦ e . EDS Û ¼& 7 à Ô! 3 \ " f c

` ¦ ¸ ô Ç â Ä º\ H s Õ ªa Ë >\ " f c ` ¦ ¸ ô Ç â Ä

º\ H [S] S X z ´y Ðs Õ ªX O t · ú §` ¦ M :_ Û ¼& 7 à Ô

!

3 \ " f H Å Ò É r ª ë ß ' a8 £ ¤ ÷ &% 3 . s ÐÂ Ò' ¸ ) a

c \ _ K " f [S]s : r s Ò q t$ í ÷ &% 3 6 £ §` ¦ S X ½ + É Ã º e

. ½ ¨Ó ü t| 9 \ " f_ Cdü < NaHSe Õ ªo ¦ MPA_ q Ö ¦ É r 2:1:3 s Ù ¼ Ð c s ¸ ÷ &t · ú § É r r « Ñ_ [Se]/[Cd] H 0.5 ÷ &# Q ô Ç . EDS õ H 0.65 Ð" f ç ß ß ¼> 8 £ ¤& ñ

÷

&% 3 . s H [S] s : r _ > r F \ ¦ Á ºr ½ + É M : ½ ¨ô Ç ° ú כs 9, [S] _ ° ú כ` ¦ ¦ 9 [ O " î ½ + É Ã º e . 7 £ ¤ Table 1(a) \ " f

c ` ¦ ¸ t · ú § ¤` ¦ M :_ $ í ì r q Cd:Se:MPA

= 6.97:4.57:2.66 s Ù ¼ Ð [Cd]_ ° ú כs [Se]ü < [S]_ ° ú כ` ¦ ½ + Ë ô

Ç כ õ _ { 9 u ¦ e 6 £ §` ¦ · ú Ã º e . ô Ç¼ # c

Fig. 5. (Color online) FTIR spectrum (Dose: 40 kGy, Cd:NaHSe:MPA = 2:1:3).

Fig. 6. (Color online) Absorption and photoluminescence of CdSe/CdS QDs (Precusor Cd:NaHSe:MPA = 2:1:3, Dose 60 kGy).

`

¦ ¸ ô Ç r « Ñ_ â Ä º\ H [S]/[Se] _ q Ö ¦ s 0.58\ " f 1.13 Ü ¼ Ð 7 £ x Ù ¼ Ð MPA ÐÂ Ò' [S] s : r s Ò q t$ í ÷ &% 3 6

£

§` ¦ · ú Ã º e . Õ ªo ¦ · ú ¡\ " f_ XRD õ \ ¦ Ã Ð ¦

CdSe/CdS ï# Q/! s q ½ ¨ ¸ + þ A$ í ÷ &% 3 6 £ §` ¦ · ú Ã º e .

½

+ Ë$ í ) a ª & h _ ³ ð ½ + Ë\ @ /ô Ç & ñ Ð\ ¦ % 3 l 0 A K

" f FTIR Û ¼& 7 à Ô! 3 ` ¦ ¸ % i ¦, Õ ª õ Fig. 5\ e

. s Û ¼& 7 à Ô! 3 \ " f 500 cm ⁻¹ Â Ò H _ V , É r % ò % i \ " f Cd-S ½ + Ës > Ðs 9, 1400 cm ⁻¹ Â Ò H \ " f C-O

½ + Ës ¦ e . 1550 cm ⁻¹ Â Ò H \ " f H >

Ø Ô4 ¤z ´l (carboxylate anion COO ⁻¹ ) \ ' a ô Ç ñ

Ð . Õ ªo ¦ 1650 cm ⁻¹ \ " f H Ø Ô4 ¤z ´í ß _ C=O

½ + Ëõ 2900 cm ⁻¹ Â Ò H \ " f_ C-H 1 l x ¸× ¼ Õ ªo ¦ 3400 cm ⁻¹ \ " f_ O-H 1 l x ¸× ¼ 1 p x s Ðs ¦ e . 2600 cm ⁻¹ Â Ò H \ " f_ S-H ¸× ¼ ½ + Ës Ðs t · ú § H כ ` ¦ S X

½ + É Ã º e H X <, s z ´ ÐÂ Ò' MPA_ w ` ¦ l Cd-S

(6)

Table 2. The result of Absorption and photolumines- cence spectrum as increasing E-B dose.

Dose E

e−h

E

PL

∆λ R QY

(kGy) (eV) (eV) (nm) (nm) (%)

0 2.73 2.44 54 1.87 0.05

20 2.61 2.40 42 2.00 0.10

40 2.42 2.31 24 2.28 2.58

60 2.39 2.31 20 2.32 3.95

80 2.37 2.31 14 2.36 5.14

100 2.35 2.31 9 2.41 6.09

½ + ËÜ ¼ Ð ª & h _ ³ ð õ ½ + Ë ¦ e 6 £ §` ¦ · ú Ã º e [14].

Figure 6 É r CdSe/CdS ª & h _ f ¨ Ã ºÛ ¼& 7 à Ô! 3 õ PL Û

¼& 7 à Ô! 3 ` ¦ 1 l x r \ Ð# Å Ò ¦ e . ¢ , a¼ # A A á ¤ _ É r

Ä ºr î ß & Ú Ô H & Ú Ô x h A` ¦ K " f % 3 É r -& ñ / B N © _ f

¨ Ã ºÛ ¼& 7 à Ô! 3 s 9, ¸ É rA á ¤ _ H & Ú Ô / B G É r PL Û ¼& 7 à Ô

!

3 s . s [ þ t þ jÎ . ° ú כ s \ ¦ ∆λ Ð ³ ðr ¦ e Ü ¼ 9, s

° ú

כs Û ¼ Ðß ¼ s 1 l x s . c _ ¸ | ¾ Ós 0, 20, 40, 60, 80, 100 kGy \ " f_ ª & h _ f ¨ Ã ºÛ ¼& 7 à Ô! 3 ` ¦ & Ú Ô x h A K

" f ½ ¨ô Ç -& ñ / B N © \ -t (E ^e−h ) H y y 2.73, 2.61, 2.42, 2.39, 2.37, 2.35 eV s . c _ ¸ | ¾ Ós 7 £ x

" f & h Ò o¼ # s \ ¦ 9, s H ª & h _ ß ¼l 7 £ x ¦ e

6 £ §` ¦ ´ ú K ï r (Table 2). s ° ú כ` ¦ Ù ü t2 x§ 4 ` ¦ ¦ 9ô Ç y © ô

Ç ½ ¨5 Å q ª & h _ -& ñ / B N © \ -t \ @ /ô Ç Brus_ d

\

@ /{ 9 ª & h _ ì ø Í â ` ¦ Æ Ò& ñ ½ + É Ã º e [3]. Z O ß ¼ CdSe \ -t Ì s É r 1.82 eV s ¦, Ä » © Ã º H 9.4 Õ ªo ¦ Ä

»´ ò| 9 | ¾ Ó m ^∗ = 0.10` ¦ 6 x % i . s X O > Æ Ò& ñ ô Ç ª

&

h _ ì ø Í â É r 1.87, 2.00, 2.28, 2.32, 2.36, 2.41 nm Ð" f

c ¸ | ¾ Ós 7 £ x < Ê\ " f 7 £ x % i . c ¸

| ¾ Ós 40 kGy t H CdSe/CdS ª & h _ ß ¼l / å L

>

7 £ x Õ ª s © \ " f H 7 £ x Ö ¦ s é H K (Fig. 6

É r Õ ªa Ë >). ª & h _ ì ø Í â s & f \ " f f ¨ Ã ºÛ ¼& 7 à Ô

!

3 ¸ © © A á ¤ Ü ¼ Ð s 1 l x ô Ç . > Ö ¸$ í ] j Ð PVA\ ¦ 6

x ô Ç CdSe_ Ò q t © z ´+ « >\ " f c _ ¸ | ¾ Ós Z þ t # Q

" f CdSe_ ì ø Í â s × ¦ # Q[ þ t " f ³ ð © I a % ~

H Ð ¦ õ e [20].

: r z ´+ « >_ â Ä º\ H c _ ¸ | ¾ Ós 7 £ x " f ª

& h _ ì ø Í â s 7 £ x H " é ¶ Ü ¼ Ð CdSe ª & h _ ³ ð

\

CdS Â Ò Ã Ì ) a ¦ Æ Ò& ñ ½ + É Ã º e Ü ¼ 9, CdSe/CdS ï

#

Q/! s q ½ ¨ ¸ + þ A$ í ÷ &% 3 6 £ §` ¦ ç ß ] X & h Ü ¼ Ð S X ½ + É Ã º e .

-& ñ / B N © \ _ ô Ç f ¨ Ã º _ 0 Au ü < PL þ j ¦° ú כ s _ ç ß

Ü ¼ Ð & ñ _ ÷ & H Û ¼ Ðß ¼ s 1 l x ∆λ H s c _ ¸

|

¾ Ós 7 £ x < Ê\ " f 54 nm\ " f 9 nm Ð s × ¦ # Q H

. CdTe x CdS 1−x D ¥ ½ + Ë (alloy)½ ¨ ¸_ Û ¼ Ðß ¼ s 1 l x s 150

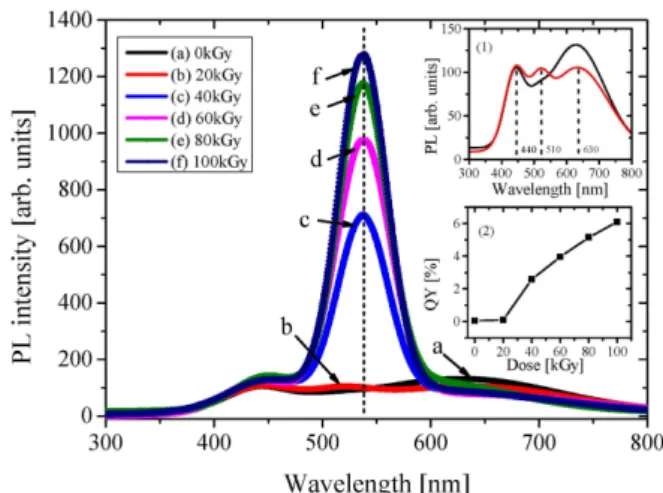

Fig. 7. (Color online) Photoluminescence of CdSe/CdS QDs as increasing dose (Precusor Cd:NaHSe:MPA = 2:1:3) Inset (1) weak PL spectrum, Inset(2) dose depen- dence of Q. Y.

nm s ¦, CdTe/CdS 20 nm & h õ CdSeü < CdTe_ \

-t Ì s, " l or : r ½ + Ë\ -t , Ä » © Ã º, " l or : r ì ø Í â 1 p x s

q 5 p w ô Ç ° ú כ` ¦ ° ú H כ ` ¦ ¦ 9 CdSe/CdS ½ ¨ ¸

½

+ ËF K Ð H ï# Q/! s q ½ ¨ ¸\ ¦ f ` ¦ S X ½ + É Ã º e [21, 22]. c _ ¸ | ¾ Ós 7 £ x ½ + ÉÃ º2 ¤ Û ¼ Ðß ¼ s 1 l x s & h & h

×

¦ # Q× ¼ H כ É r ª & h _ ³ ð \ µ 1 ÏÒ q tô Ç < Ês " f" fy y

è H כ Ü ¼ Ð K $ 3 ½ + É Ã º e . < Ê` ¦ y èr v H Å Ò

"

é

¶ Ü ¼ Ð H c \ _ K " f 6 xÓ o × æ \ + þ A$ í ) a CdS Ù þ s

CdSe_ ³ ð \ ² ú · ¡ # Q ³ ð © I 8 a % ~ כ Ü

¼ Ð K $ 3 ½ + É Ã º e . Õ ª õ CdSe_ ³ ð © I ¸ > h

÷

&# Q PLÛ ¼& 7 à Ô! 3 _ ß ¼l 7 £ x > ÷ &Ù ¼ Ð ª ´ òÖ ¦

¸ " f 7 £ x ô Ç .

Figure 7 É r Cd:NaHSe:MPA ] t q Ð 2:1:3 ½ ¨Ó ü t

| 9

\ c ¸ | ¾ Ó` ¦ 0 \ " f 100 kGy t 20 kGym 7 £ x

r v " f 8 £ ¤& ñ ô Ç PL Û ¼& 7 à Ô! 3 s . c _ ¸ | ¾ Ó s

7 £ x Û ¼& 7 à Ô! 3 s © © A á ¤ Ü ¼ Ð s 1 l x " f Õ ª ß

¼l ¸ 7 £ x ô Ç . s ü < ° ú É r : £ ¤$ í É r f ¨ Ã ºÛ ¼& 7 à Ô! 3 \ " f ü

< ° ú s ª & h s ï# Q/! s q ½ ¨ ¸\ ¦ t ¦ e 6 £ §` ¦ ´ ú K ï

r . : £ ¤ s ô Ç כ É r ¸ | ¾ Ós É r % ò % i \ " f_ PLÛ ¼& 7 à Ô

! 3

É r É r ° ú כ` ¦ t ¦ e H X <, Fig. 7_ É r Õ ªa Ë >(1)\

"

fü < ° ú s 440 nm, 510 nm, 630 nm Â Ò H \ " f ½ × ¼

+ þ

A$ í ÷ &# Q e ` ¦ · ú Ã º e . 440 nm Â Ò H \ + þ A$ í ) a ½ × ¼

H CdS ï# Q ? /Â Ò\ " f_ -& ñ / B N © F ½ + Ë\ _ ô Ç Û ¼

&

7 à Ô! 3 s 9, 510 nm ½ × ¼ H CdSe ï# Qü < CdSe/CdS ï

#

Q/! s q_ µ 1 Ï F g Û ¼& 7 à Ô! 3 \ K { © ô Ç . Õ ªo ¦ 630 nm ½ × ¼

H ª ô Ç + þ AI _ ³ ð < Êõ { 9 _ F ½ + Ë\ _ ô

Ç כ Ü ¼ Ð ^ ¦ Ã º e . CdSe/CdS H % 6 £ § Ò q t © ½ + É M : ´ ú §

É

r < Êõ à Ôê Á ` ¦ t 9, s [ þ t s " l or : r \ @ /ô Ç q ~ ½ Ó

×

æd (nonradiative center)_ % i ½ + É` ¦ > ÷ &# Q" f ª ´ ò

(7)

Fig. 8. (Color online) Absorption of CdSe/CdS QDs for the variation of [Se] Cd:MPA = 2:3, Mole ratio of NaHSe (a) 0.5, (b) 1.0, (c) 1.5 (d) 2.0 Inset: Radius of QDs vs.

Ratio of [Se].

Ö

¦ s B Ä º å Ô> ) a . s õ H s ß ¼ Ð \ ¦ 6 x K

"

f Ò q t © r CdSe/CdS z ´+ « > õ ü < q 5 p w ô Ç ª © ` ¦ Ð

. s [ þ t É r Cd \ @ /ô Ç S_ q Ö ¦ s 7 £ x µ 1 Ï F g ´ òÖ ¦

¸ 7 £ x ô Ç ¦ Ð ¦ ¦ e [23]. c _ ¸ | ¾ Ós 20 kGy{ 9 M :_ PLÛ ¼& 7 à Ô! 3 \ " f 440 nm Â Ò H \ " f CdS

\

@ /ô Ç Û ¼& 7 à Ô! 3 s Ðs H כ É r ½ ¨Ó ü t| 9 ` ¦ ï r q ¦ z

´+ « >` ¦ Ã º' H õ & ñ \ " f F g \ _ ô Ç % ò ¾ ÓÜ ¼ Ð K

$ 3

" f CdSe/CdS ï# Q/! s q ½ ¨ ¸ + þ A$ í ÷ & " f ³ ð < Ê õ

à Ôê Á s y è > ÷ &# Q µ 1 Ï F g ´ òÖ ¦ s 7 £ x H כ Ü ¼ Ð ó

ø Íé ß ) a .

[Cd] @ / [Se]_ q Ö ¦ \ @ /ô Ç o\ ¦ Ðl 0 AK " f Cdü <

MPA _ q Ö ¦` ¦ 1:2 Ð ¦& ñ ¦, NaHSe_ q Ö ¦` ¦ 0.5, 1.0, 1.5, 2.0 q Ö ¦ Ð ' # ë ß H CdSe ª & h 6 xÓ o

\

Cd:MPA 1:1 Cd 6 xÓ o` ¦ r ' # ½ ¨Ó ü t| 9

`

¦ ë ß [ þ t ¦ # l \ c ` ¦ ¸ % i . " f [Cd]ü <

[MPA] _ ] t q H 2:3 Ü ¼ Ð ¦& ñ ÷ & ¦, [Se]\ ¦ 7 £ x r v 9 ½ + Ë

$ í

ô Ç ª & h _ f ¨ Ã ºÛ ¼& 7 à Ô! 3 ` ¦ Fig. 8 \ " f ^ ¦ Ã º e .

l

&

t ¦ e 6 £ §` ¦ _ p ô Ç . [Cd]\ @ /ô Ç [Se]_ ª s y è

CdSeÙ þ _ + þ A$ í s Z þ t # Q > ÷ &Ù ¼ Ð Õ ª õ ß ¼l y

èô Ç H ½ ¨ õ ü < q §K Ð [Se]_ ª s 7 £ x

ª & h _ ß ¼l 7 £ x > ) a [8]. Õ ªo ¦ Cd/Se_ q Ö

¦ s y è Se s : r _ 0 l x ¸ & t > ÷ & 9, ª & h _ ß

¼l & t > ) a . s Ó ü t| 9 × æ _ ô Ç A á ¤ _ 0 l x ¸ & t

6 xÓ o × æ \ " f ª ñô Ç ³ ð ½ ¨ ¸\ ¦ ° ú H ª & h s Ò q t$ í

÷

& H â ¾ Ós e 6 £ § É r · ú 9 z ´s [24]. f ¨ Ã ºÛ ¼& 7 à Ô

! 3

` ¦ & Ú Ô x h A # ½ ¨ô Ç E _e−h ÐÂ Ò' Æ Ò& ñ ô Ç CdSe/CdS

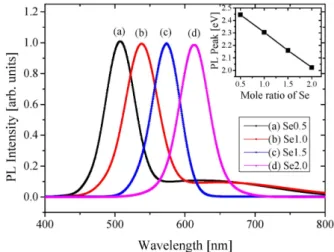

Fig. 9. (Color online) Photoluminescence of CdSe/CdS QDs for the variation of [Se] Dose 60 kGy, Cd:MPA = 2:3, Mole ratio of NaHSe (a) 0.5, (b) 1.0, (c) 1.5 (d) 2.0 Inset: Peak of PL vs. Ratio of [Se].

Fig. 10. (Color online) Photograph of CdSe/CdS core/shell QDs under UV (365 nm) lamp Ratio of [Se]

0.5, 1.0, 1.5, 2.0 (From left to right).

ª & h _ ì ø Í â É r 1.9 2.2, 2.5, 3.2 nm s . [Se] q Ö ¦ s 7

£

x ì ø Í â s & f ` ¦ · ú Ã º e . [Se] 7 £ x \ É r E e−h ü < E P L \ ¦ Table 2 \ & ñ o % i . [Se] 7 £ x E e−h ü < E ^{P L} _ ° ú כ É r y è " f s Ñ ü t s _ s × ¦

#

Q[ þ t ¦ e . 7 £ ¤, Û ¼ Ðß ¼ s 1 l x s y èô Ç . · ú ¡\ " fü < ð

ø Ít Ð s H CdSe/CdS ï# Q/! s q ª & h _ ³ ð < Ê s

> h ) a כ ` ¦ _ p ô Ç .

Figure 9 H 60 kGy \ " f [Se]_ ] t q \ ¦ 7 £ x r v " f ½ + Ë

$ í

ô Ç CdSe/CdS ª & h _ PLÛ ¼& 7 à Ô! 3 ` ¦ Ð# ï r . # l

"

f É r Õ ªa Ë > É r Se q Ö ¦ \ @ /ô Ç PL þ jÎ . ° ú כs Ðs H

& ñ > s 1 l x H כ ` ¦ ^ ¦ Ã º e H X <, s כ É r [Se] _ ª

\

" f µ 1 Ï F g H Ò o` ¦ or ~ ´ Ã º e 6 £ §` ¦ _ p ô Ç .

[Se] _ q Ö ¦ s ` ¦ M : H PL Û ¼& 7 à Ô! 3 s 650 nm Â Ò H \

"

f ¸ Ðs 9, s H ³ ð < Ês > r F < Ê` ¦ > p w ô Ç . z ´] j

(8)

Fig. 11. (Color online) Photoluminescence of productor during the washing (a) Washed QDs (b) Original QDs (c) Sample in ethanol (d) Sample in water.

% 3

` ¦ Ã º e % 3 . Figure 10 É r ½ + Ë$ í ô Ç CdSe/CdS ï# Q/! s q

ª & h \ ü @ (365 nm)` ¦ ¸ " f O É % ò ô Ç s

.

ª ô Ç ß ¼l _ ª & h s g Ë > Ó ü t \ í < Ê÷ &# Q e l M : ë

H \ é ß í H ô Ç " é ¶ d ì r o ë ß Ü ¼ Ð H ½ + Ë$ í ô Ç ª & h ` ¦ Ã º l

H ~ 1 t · ú § . " é ¶ A _ g Ë > Ó ü t õ [ j& ñ ` ¦ 2 ; r « Ñ

° ú

H F g < Æ& h : £ ¤$ í É r B Ä º s è ß [14,25]. [ j& ñ \

@

/K " f ½ ¨^ & h Ü ¼ Ð Ð ¦ô Ç õ H ´ ú §t · ú § . : r z ´+ « >\

"

f H { 9 ì ø Í& h Ü ¼ Ð Ã º6 x$ í CdSe/CdS ª & h ½ + Ë$ í \ " f 6

x H \ ò ø Í` ¦ õ B jò ø Í` ¦ @ / \ [ j' 6 x 6 x B Ð+ 9 þ t Ð

Ð í2 £ § õ AN` ¦ 6 x B Ð 6 x % i . s ü < ° ú É r 6 x B \ ¦

× þ ô Ç s Ä » H c ` ¦ ¸ ô Ç r « Ñ t ¦ e H

ª ô Ç o½ + ËÓ ü t` ¦ í < Êô Ç g Ë > Ó ü t` ¦ { 9 ì ø Í& h ~ ½ ÓZ O Ü ¼ Ð [ j

&

ñ ª & h ë ß ` ¦ ì r o ½ + É Ã º \ O % 3 l M :ë H s . ª

&

h

` ¦ [ j& ñ H õ & ñ \ " f Ã º ô Ç r « Ñ\ @ /ô Ç PL Û ¼& 7 à

Ô! 3 ` ¦ Fig. 11 \ & ñ o % i . 15,000 rpm " é ¶ d ì r o l Ð

"

é

¶Ó o\ " f g Ë > Ó ü t` ¦ Ã º ¦ [ j& ñ Ó oÜ ¼ Ð % o > ÷ & H X

<, s M : Ã º6 xÓ o\ " f ª & h ` ¦ ½ + Ë$ í Ù þ ¡l M :ë H \ [ j& ñ Ó o _

¦, g Ë > Ó ü t` ¦ Ã º # \ ò ø Í` ¦ Ð r [ j' [ j

&

ñ ) a ª & h ` ¦ % 3 ` ¦ Ã º e . Figure 11\ " f (a) H [ j& ñ ô

Ç ª & h _ Û ¼& 7 à Ô! 3 Ü ¼ Ð µ 1 Ï F g ª ´ òÖ ¦ s ∼16%s 9, (b) H " é ¶Ó o\ @ /ô Ç Û ¼& 7 à Ô! 3 Ü ¼ Ð µ 1 Ï F g ª ´ òÖ ¦ É r ∼4%

&

ñ ¸% i . (c) H \ ò ø Í` ¦ \ [ O r « Ñ\ @ /ô Ç PL Û ¼& 7 à Ô

!

3 X <, 440 nmü < 600 nm Â Ò H \ ½ × ¼\ ¦ + þ A$ í ¦ e .

s

Û ¼& 7 à Ô! 3 É r ³ ð < Ê` ¦ ´ ú §s t ¦ e H CdS ª

&

h \ _ ô Ç כ Ü ¼ Ð Æ Ò8 £ ¤ ÷ & H X <, r « Ñ\ ¦ % o H õ & ñ \

"

f F g \ ¸Ø ¦ ÷ &# Q" f 6 xÓ o 5 Å q \ & h Ü ¼ Ð ë ß [ þ t # Q

כ Ü ¼ Ð Ò q ty ) a . \ ò ø Í` ¦ Ð [ j' H õ & ñ \ " f s $ í ì

r s ] j ÷ &Ù ¼ Ð ª | 9 _ ª & h ` ¦ % 3 H X < ¸¹ ¡ §` ¦ Å Ò H

כ

Ü ¼ Ð ^ ¦ Ã º e . Figure 11(d) H Ó ü t \ [ O r « Ñ\ _ ô

:ë H \ Ó ü t Ð [ j& ñ > ÷ & ª & h _ < Hz ´s & t > ) a

. s õ & ñ ` ¦ : x K " f [ j& ñ ` ¦ > ÷ & ª & h _ PL µ

" f ª & h _ ³ ð < Ê` ¦ × ¦ # " f µ 1 Ï F g ´ òÖ ¦` ¦ 7 £ x r

v H ~ ½ ÓZ O õ < Êa ª & h _ [ j& ñ % i r ¸ ª & h _ | 9

`

¦ Z } s H X < B Ä º × æ כ ¹ H כ ` ¦ · ú Ã º e .

IV. + s Ç Â ] Ø

CdSe, CdCl 2 , MPA\ ¦ í < Ê ¦ e H Ã º6 xÓ o\ c

` ¦ ¸ H ~ ½ ÓZ O Ü ¼ Ð CdSe/CdS ª & h ` ¦ ½ + Ë$ í % i

. c _ ¸ | ¾ Ós 7 £ x CdSe/CdS ª & h _ f

¨ Ã ºÛ ¼& 7 à Ô! 3 õ PL Û ¼& 7 à Ô! 3 s © © A á ¤ Ü ¼ Ð s 1 l x 9, Û ¼ Ðß ¼ s 1 l x s Ã ºz nm e ` ¦ S X % i . s ÐÂ Ò' CdSe/CdS ï# Q/! s q ½ ¨ ¸_ ª & h s ½ + Ë$ í ÷ &% 3 6 £ §` ¦ · ú Ã

º e % 3 . c _ [ jl 40 kGy s \ " f H ª & h _

PLÛ ¼& 7 à Ô! 3 _ 600 nm Â Ò H \ ; ¤ V , É r ½ × ¼ > r F < Ê

`

¦ S X % i Ü ¼ 9, s ÐÂ Ò' CdSe/CdS ª & h _ ³ ð \

< Ês e 6 £ §` ¦ · ú Ã º e % 3 . s < Ê É r c _ ¸

|

% i . [Se] ] t q _ 7 £ x H f ¨ Ã ºÛ ¼& 7 à Ô! 3 õ µ 1 Ï F g Û ¼& 7 à

Ô! 3 \ & h Ò o ;s \ ¦ 4 R ¸ 9, s M : Û ¼ Ðß ¼ s 1 l x | ¾ Ó É r + þ

% i . c \ _ K ½ + Ë$ í ) a ª & h ` ¦ g Ë > Ó ü t ÐÂ Ò '

ì r o l 0 AK " f D h Ðî r + þ AI _ [ j& ñ Ó o (9 þ t Ð Ð í2 £ § õ

AN)` ¦ s 6 x % i Ü ¼ 9, [ j& ñ ô Ç ª & h _ PL ª ´ òÖ ¦

É r 4 C & ñ ¸ 7 £ x % i . s ÐÂ Ò' ª & h _ Å Ò ` ¦ Ñ ü t

Q ¦ e H Ó ü t| 9 s PL Û ¼& 7 à Ô! 3 \ × æ כ ¹ô Ç % ò ¾ Ó` ¦ p u 9, ª & h ½ + Ë$ í \ " f s [ þ t` ¦ ] j H { 9 s × æ כ ¹ < Ê` ¦ S X

% i . " f ª & h _ ³ ð < Ê` ¦ × ¦ # " f PL ª

´ òÖ ¦` ¦ 7 £ x r v H ~ ½ ÓZ O õ < Êa ª & h _ [ j& ñ % i r

¸ ª & h _ | 9 ` ¦ Z } s H X < B Ä º × æ כ ¹ H כ ` ¦ · ú Ã º e

.

P

c p 8 ý ò k >

s

7 Hë H É r 2014¸ ¸ ½ Ó" é ¶ @ / < Æ § ½ ¨q \ _ K ½ ¨

÷

&% 3 _ þ v m .

(9)

REFERENCES

[1] A. I. Ekimov and A. A. Onushchenko, Sov. Phys.

Semicond. 16, 775 (1982).

[2] Al. L. Efros and A. L. Efros, Sov. Phys. Semicond.

16, 772 (1982).

[3] L. E. Brus, J. Chem. Phys. 80, 4403 (1984).

[4] M. G. Bawendi, W. L. Wilson, L. Rothberg, P. J.

Carroll and T. M. Jedju et al., Phys. Rev. Lett. 65, 1623 (1990).

[5] M. Nogami, K. Nakasaka and E. Kato, J. Am. Ce- ram. Soc. 73, 2097 (1990).

[6] M. G. Bawendi, P. J. Carroll, W. L. Wilson and L.

E. Brus, J. Chem. Phys. 96, 946 (1992).

[7] M. A. Hines and P. Guyot-Sionnest, J. Phys. Chem.

100, 468 (1996).

[8] Y.-W. Lin, M.-M. Hsieh, C.-P. Liu and H.-T Chang, Langmuir 21, 728 (2005).

[9] H. Quia, L. Li and J. Ren, Mater. Res. Bull. 40, 1726 (2005).

[10] S. Singh, M. C. Rath, A. K. Singh, T. Mukherjee and O. D. Jayakumar et al., Radiat. Phys. Chem.

80, 736 (2011).

[11] W. Schumacher, A. Nagy, J. Waldman and P. K.

Dutta, J. Phys. Chem. C 113, 12132 (2009).

[12] G. V. Buxton, C. L. Greenstock, W. P. Helman and A. B. Ross, J. Phys. Chem. Ref. Data 17, 513 (1988).

[13] L. A. King and D. Jason Riley, J. Phys. Chem. C 116, 3349 (2012).

[14] M. N. Kalasad, M. K. Rabinal and B. G. Muliman, Langmuir 25, 12729 (2009).

[15] M. A. Vairavamurthy, W. S. Goldenberg, S. Ouyang and S. Khald, Marine Chem. 70, 181 (2000).

[16] D. L. Klayman and S. Griffin, J. Am. Chem. Soc.

95, 197 (1973).

[17] R. Th. Myers, J. Phys. Chem. 84, 1871 (1980).

[18] D. Hayes, O. I. Micic, M. T. Nenadovic, V. Swayam- bunathan and D. Meisel, J. Phys. Chem. 91, 4603 (1989).

[19] A. Scherer and H. G. Craighead, Appl. Phys. Lett.

49, 1284 (1986).

[20] J. Biswal, S. Singh, M. C. Rath, S. P. Ramnani and S. K. Sarkar et al., Int. J. Nanotechnol. 7, 1013 (2010).

[21] A. M. Smith, A. M. Mohs and S. Nie, Nat. Nan- otechnol. 4, 56 (2009).

[22] A. Samanta, Z. Deng and Y. Liu, Langmuir 28, 8205 (2012).

[23] H. Qian, L. Li and J. Ren, Mater. Res. Bull. 40, 1726 (2005).

[24] L. Qu and X. Peng, J. Am. Chem. Soc. 124, 2049 (2002).

[25] L. A. King and D. J. Riley, J. Phys. Chem. C 116,

3349 (2012).

Synthesis of CdSe/CdS Quantum Dots by Using a 2.0 MeV Electron Beam and Washing

Synthesis of CdSe/CdS Quantum Dots by Using a 2.0 MeV Electron Beam and Washing

Seong-Wook Park · Il-gon Kim ∗ · Dong-sun Yoo

Department of Physics, Changwon National University, Changwon 641-773, Korea (Received 21 April 2015 : revised 8 May 2015 : accepted 8 May 2015)

PACS numbers: 78.20.Ci

Keywords: Quantum dots, Aqueous synthesis

 ¹

Å Ä k È; c 8 ý X ¢ CdSe/CdS W ë s X ì È8 ý t  X ê sÊ Ý : gX N Ë



 ) ç ] 8 ; ·  » G  B# Þ ∗ · ­ ¤ ò 6 B` 9



½ Ó" é ¶ @ / < Æ § Ó ü t o  < Æõ ,  ½ Ó" é ¶ 641-773

(2015¸  4 Z 4 21{ 9  ~ Ã Î6 £ §, 2015¸  5 Z 4 8{ 9  Ã º& ñ  : r ~ Ã Î6 £ §, 2015¸  5 Z 4 8{ 9  > F  S X & ñ )



  c  _   ¸ | ¾ Óõ    ½ ¨Ó ü t| 9 \ " f_  [Se]_  ]  t q Ö  ¦`  ¦   or v   " f  ª  & h `  ¦ ½ + Ë$ í % i Ü ¼ 9, ½ + Ë$ í ô

 Ç  ª  & h _  Ó ü t o  x 9 F g  < Æ& h   : £ ¤$ í `  ¦  ¸  % i  .    c  _   ¸ | ¾ Ós  7 £ x    CdSe/CdS  ª  & h  _

 f  ¨ Ã ºÛ ¼& 7 à Ô! 3 õ  PL Û ¼& 7 à Ô! 3 s   ©   ©  A á ¤ Ü ¼ Ð s 1 l x  9, Û ¼ Ðß ¼ s 1 l x (Stokes shifts) É r Ã ºz  nm e 

`  ¦ S X    % i  . s  ÐÂ Ò'  CdSe/CdS  ï# Q/! s q ½ ¨ ¸_   ª  & h s  ½ + Ë$ í ÷ &% 3 6 £ §`  ¦ · ú  Ã º e  % 3  .     c 

_  [ jl  40 kGy s  \ " f  H PL Û ¼& 7 à Ô! 3 _  600 nm Â Ò   H \  ³ ð     < Ê\  _ ô  Ç ;  ¤V ,  É r  ½ × ¼ e   6

£

§`  ¦ S X    % i  . s     < Ê É r    c  _   ¸ | ¾ Ós  60 kGy s  © s  ÷ &    &   . [Cd]ü < [MPA]_  ]  t q

Ö  ¦`  ¦  ¦& ñ r    © I  Ð [Se] ]  t q Ö  ¦`  ¦ 7 £ x r v   f  ¨ Ã ºÛ ¼& 7 à Ô! 3 õ  µ 1 Ï F g Û ¼& 7 à Ô! 3  É r & h Ò  o  ;s   9, s

M : Û ¼ Ðß ¼ s 1 l x | ¾ Ó É r   + þ A& h Ü ¼ Ð y   è % i  .    c  \  _ K  ½ + Ë$ í  ) a  ª  & h `  ¦ g Ë >  Ó ü t \ " f ì  r o   l

 0 AK " f D h Ðî  r + þ AI _  [ j& ñ Ó  o (9 þ t  Ð Ð í2 £ § õ   [ j Ð s à Ôw n =)`  ¦  6 x % i Ü ¼ 9, [ j& ñ ô  Ç  ª  & h _  PL  ª  ´ òÖ  ¦ s  4C  7 £ x  < Ê`  ¦ S X    % i  .

This is an Open Access article distributed under the terms of the Creative Commons Attribution Non-Commercial License

(http://creativecommons.org/licenses/by-nc/3.0) which permits unrestricted non-commercial use, distribution, and reproduction in

any medium, provided the original work is properly cited.

PACS numbers: 78.20.Ci Keywords:  ª  & h , Ã º6 x$ í ½ + Ë$ í

I. " e Â ] Ø



ª  & h _  ß ¼l \  _  > r   H 1 l q: £ ¤ ô  Ç Ó ü t o & h   : £ ¤$ í \  @ / ô

 Ç   ½ ¨ r     ) a  íl    ½ ¨\ " f  H Ä »o     & ñ ? /\ " f



ª  & h `  ¦ Ò q t © r v  ¦  ª  & h _  F g  < Æ& h : £ ¤$ í õ    { 9 



_  1 l x§ 4  < Æ\  @ /ô  Ç   ½ ¨\  ¦ Å Ò Ð Ã º'   % i   [1–4]. Õ ª



Q  Ò q t ©  õ & ñ \ " f µ 1 ÏÒ q t   H F K5 Å q s  : r _   < Hz ´`  ¦ x ½ + É Ã

º \ O l  M :ë  H \   ª  & h _  & ñ | ¾ Ó& h   ì  r$ 3 \  # Q 9¹ ¡ § s  e  

%

3 Ü ¼ 9,  8Ô  ¦ # Q  ª  & h _  rÃ º j Ë µ  H ë  H ] j& h  ¸ t  ¦ e 

% 3  . s  ë  H ] j& h `  ¦ > h  l  0 AK " f a % ¦ 0 q ~ ½ ÓZ O s  ] jî ß 

÷

&% 3 Ü ¼ 9,  ª  & h  Ò q t © \ " f_  o < Æ{ © | ¾ Ó& h     ½ ¨\ " f  H



¸¹ ¡ § s  ÷ &% 3  . Õ ª Q  s  ~ ½ ÓZ O  % i r   ª  & h _  Ã º  # Q

§ >

l   H ð ø Ít s l  M :ë  H \  6 £ x6 x \ " f  H ô  Ç> \  ¦ t  ¦ e 

% 3   [5]. Õ ªA " f Ä »l  ¢ ¸  H Á ºl  6 xÓ  o 5 Å q \ " f o < Æ& h



 ~ ½ ÓZ O Ü ¼ Ð  ª  & h `  ¦ ½ + Ë$ í   H   ½ ¨\  ¦ % i   [6].

ô

 Ç¼ # ^ & h \  @ /ô  Ç ³ ð  & h _  q Ö  ¦ s  B Ä º  H    É r ß ¼l  _

  ª  & h  É r ³ ð   © I   ª  & h _  F g  < Æ& h : £ ¤$ í \  &   ê

ø Í % ò  ¾ Ó`  ¦ p  2 ; . Õ ªA " f  ª  & h _  ³ ð  \   ª ô  Ç Ä »l 

¢

¸  H Á ºl  Ó ü t| 9 `  ¦ W = Ü ¼   ª  & h _  F g  < Æ& h x 9 l ½ ¨& h   :

£ ¤$ í `  ¦   or ~ ´ Ã º e   . s M :  ª  & h _  f  ¨ Ã º Û ¼& 7 à Ô! 3 

 É

r ß ¼>    t  · ú §t ë ß  PL (µ 1 Ï F g) Û ¼& 7 à Ô! 3 õ   ª   ´ òÖ  ¦

 É

r B Ä º  H % ò  ¾ Ó`  ¦ ~ Ã Î  H   H  z ´ É r ¸ ú  · ú  94 R e   .  ª 



& h _  ß ¼l  ] j# Qü < î ß & ñ $ í `  ¦ Z  } s l  0 Aô  Ç  ¸§ 4 _  { 9 ¨ 8  Ü

¼ Ð  ª  & h _  ³ ð  \  w `  ¦ (thiol) õ  ° ú  É r >    Ö ¸$ í ] j\  ¦



¸ í   , Z  } É r  ½ × ¼Ì  s ì ø Í ¸^  Ó ü t| 9  Ð ± ú  É r  ½ × ¼Ì  s ì ø Í



¸^ \  ¦ W =  É r type1 core/shell ½ ¨ ¸\  ¦ ë ß [ þ t # Q" f µ 1 Ï F g ´ ò Ö

 ¦`  ¦ > h   ¦,  ª  & h _  î ß & ñ $ í  ¸ > h  ½ + É Ã º e    [7].

s

ü < ° ú s   ª  & h _  ½ + Ë$ í \  ~ ½ Ó   ,    c  , s ß ¼ Ð ,



ü @  1 p x`  ¦  6 x    ª  & h _  µ 1 Ï F g ´ òÖ  ¦`  ¦ 7 £ x r ~ ´ Ã

º e  Ü ¼ 9,  8Ô  ¦ # Q" f ½ + Ë$ í õ & ñ `  ¦ é ß í  H o½ + É Ã º ¸ e    H  © 

&

h s  e    [8–11]. CdS  ª  & h  ½ + Ë$ í \     c  `  ¦  6 x 



 H ×  æ כ ¹ô  Ç 3 l q& h  É r  ª  & h  ½ + Ë$ í `  ¦ 0 Aô  Ç   ½ ¨Ó ü t| 9 \   í < Ê

 )

Seong-Wook Park · Il-gon Kim ^∗ · Dong-sun Yoo

¹

Å Ä k È; c 8 ý X ¢ CdSe/CdS W ë s X ì È8 ý t X ê sÊ Ý : gX N Ë

) ç ] 8 ; · » G B# Þ ^∗ · ¤ ò 6 B` 9

½ Ó" é ¶ @ / < Æ § Ó ü t o < Æõ , ½ Ó" é ¶ 641-773

(2015¸ 4 Z 4 21{ 9 ~ Ã Î6 £ §, 2015¸ 5 Z 4 8{ 9 Ã º& ñ : r ~ Ã Î6 £ §, 2015¸ 5 Z 4 8{ 9 > F S X & ñ )

c _ ¸ | ¾ Óõ ½ ¨Ó ü t| 9 \ " f_ [Se]_ ] t q Ö ¦` ¦ or v " f ª & h ` ¦ ½ + Ë$ í % i Ü ¼ 9, ½ + Ë$ í ô

Ç ª & h _ Ó ü t o x 9 F g < Æ& h : £ ¤$ í ` ¦ ¸ % i . c _ ¸ | ¾ Ós 7 £ x CdSe/CdS ª & h _

f ¨ Ã ºÛ ¼& 7 à Ô! 3 õ PL Û ¼& 7 à Ô! 3 s © © A á ¤ Ü ¼ Ð s 1 l x 9, Û ¼ Ðß ¼ s 1 l x (Stokes shifts) É r Ã ºz nm e

` ¦ S X % i . s ÐÂ Ò' CdSe/CdS ï# Q/! s q ½ ¨ ¸_ ª & h s ½ + Ë$ í ÷ &% 3 6 £ §` ¦ · ú Ã º e % 3 . c

_ [ jl 40 kGy s \ " f H PL Û ¼& 7 à Ô! 3 _ 600 nm Â Ò H \ ³ ð < Ê\ _ ô Ç ; ¤V , É r ½ × ¼ e 6

§` ¦ S X % i . s < Ê É r c _ ¸ | ¾ Ós 60 kGy s © s ÷ & & . [Cd]ü < [MPA]_ ] t q

Ö ¦` ¦ ¦& ñ r © I Ð [Se] ] t q Ö ¦` ¦ 7 £ x r v f ¨ Ã ºÛ ¼& 7 à Ô! 3 õ µ 1 Ï F g Û ¼& 7 à Ô! 3 É r & h Ò o ;s 9, s

M : Û ¼ Ðß ¼ s 1 l x | ¾ Ó É r + þ A& h Ü ¼ Ð y è % i . c \ _ K ½ + Ë$ í ) a ª & h ` ¦ g Ë > Ó ü t \ " f ì r o l

0 AK " f D h Ðî r + þ AI _ [ j& ñ Ó o (9 þ t Ð Ð í2 £ § õ [ j Ð s à Ôw n =)` ¦ 6 x % i Ü ¼ 9, [ j& ñ ô Ç ª & h _ PL ª ´ òÖ ¦ s 4C 7 £ x < Ê` ¦ S X % i .

PACS numbers: 78.20.Ci Keywords: ª & h , Ã º6 x$ í ½ + Ë$ í

ª & h _ ß ¼l \ _ > r H 1 l q: £ ¤ ô Ç Ó ü t o & h : £ ¤$ í \ @ / ô

Ç ½ ¨ r ) a íl ½ ¨\ " f H Ä »o & ñ ? /\ " f

ª & h ` ¦ Ò q t © r v ¦ ª & h _ F g < Æ& h : £ ¤$ í õ { 9

_ 1 l x§ 4 < Æ\ @ /ô Ç ½ ¨\ ¦ Å Ò Ð Ã º' % i [1–4]. Õ ª

Q Ò q t © õ & ñ \ " f µ 1 ÏÒ q t H F K5 Å q s : r _ < Hz ´` ¦ x ½ + É Ã

º \ O l M :ë H \ ª & h _ & ñ | ¾ Ó& h ì r$ 3 \ # Q 9¹ ¡ § s e

3 Ü ¼ 9, 8Ô ¦ # Q ª & h _ rÃ º j Ë µ H ë H ] j& h ¸ t ¦ e

% 3 . s ë H ] j& h ` ¦ > h l 0 AK " f a % ¦ 0 q ~ ½ ÓZ O s ] jî ß

&% 3 Ü ¼ 9, ª & h Ò q t © \ " f_ o < Æ{ © | ¾ Ó& h ½ ¨\ " f H

¸¹ ¡ § s ÷ &% 3 . Õ ª Q s ~ ½ ÓZ O % i r ª & h _ Ã º # Q

l H ð ø Ít s l M :ë H \ 6 £ x6 x \ " f H ô Ç> \ ¦ t ¦ e

% 3 [5]. Õ ªA " f Ä »l ¢ ¸ H Á ºl 6 xÓ o 5 Å q \ " f o < Æ& h

~ ½ ÓZ O Ü ¼ Ð ª & h ` ¦ ½ + Ë$ í H ½ ¨\ ¦ % i [6].

Ç¼ # ^ & h \ @ /ô Ç ³ ð & h _ q Ö ¦ s B Ä º H É r ß ¼l _

ª & h É r ³ ð © I ª & h _ F g < Æ& h : £ ¤$ í \ & ê

ø Í % ò ¾ Ó` ¦ p 2 ; . Õ ªA " f ª & h _ ³ ð \ ª ô Ç Ä »l

¸ H Á ºl Ó ü t| 9 ` ¦ W = Ü ¼ ª & h _ F g < Æ& h x 9 l ½ ¨& h :

£ ¤$ í ` ¦ or ~ ´ Ã º e . s M : ª & h _ f ¨ Ã º Û ¼& 7 à Ô! 3

É

r ß ¼> t · ú §t ë ß PL (µ 1 Ï F g) Û ¼& 7 à Ô! 3 õ ª ´ òÖ ¦

É

r B Ä º H % ò ¾ Ó` ¦ ~ Ã Î H H z ´ É r ¸ ú · ú 94 R e . ª

& h _ ß ¼l ] j# Qü < î ß & ñ $ í ` ¦ Z } s l 0 Aô Ç ¸§ 4 _ { 9 ¨ 8 Ü

¼ Ð ª & h _ ³ ð \ w ` ¦ (thiol) õ ° ú É r > Ö ¸$ í ] j\ ¦

¸ í , Z } É r ½ × ¼Ì s ì ø Í ¸^ Ó ü t| 9 Ð ± ú É r ½ × ¼Ì s ì ø Í

¸^ \ ¦ W = É r type1 core/shell ½ ¨ ¸\ ¦ ë ß [ þ t # Q" f µ 1 Ï F g ´ ò Ö

¦` ¦ > h ¦, ª & h _ î ß & ñ $ í ¸ > h ½ + É Ã º e [7].

ü < ° ú s ª & h _ ½ + Ë$ í \ ~ ½ Ó , c , s ß ¼ Ð ,

ü @ 1 p x` ¦ 6 x ª & h _ µ 1 Ï F g ´ òÖ ¦` ¦ 7 £ x r ~ ´ Ã

º e Ü ¼ 9, 8Ô ¦ # Q" f ½ + Ë$ í õ & ñ ` ¦ é ß í H o½ + É Ã º ¸ e H ©

h s e [8–11]. CdS ª & h ½ + Ë$ í \ c ` ¦ 6 x

H × æ כ ¹ô Ç 3 l q& h É r ª & h ½ + Ë$ í ` ¦ 0 Aô Ç ½ ¨Ó ü t| 9 \ í < Ê

)

a MPA (3-mercaptopropionic acid) ÐÂ Ò' S ⁻² s : r` ¦ ì

r o r v ¦, Cd ⁺² s : r õ ½ + Ë # CdS Ù þ ` ¦ ½ + Ë$ í H X

< e [12]. CdSe/CdS ï# Q/! s q ª & h ½ + Ë$ í \ c

¦ 6 x S ⁻² s : r _ ª ` ¦ " f" fy 7 £ x r ~ ´ Ã º e Ü

¼ 9, ï# Q/! s q ½ ¨ ¸\ ¦ ° ú H ª | 9 _ ª & h ` ¦ ½ + Ë$ í ½ + É Ã º e

.

: r ½ ¨\ " f H Ã º6 x$ í ~ ½ ÓZ O Ü ¼ Ð ë ß [ þ t # Q CdSe ª

` ¦ í < Ê ¦ e H » 1 Ïs : r Ã º (Milli Q-water)\ Cdü <

MPA\ ¦ ' ô Ç ½ ¨Ó ü t| 9 \ 2.0 MeV c ¸ | ¾ Ó` ¦ 100 kGy t ¸ # CdSe/CdS ª & h ` ¦ ½ + Ë$ í % i .

c Ü ¼ Ð ½ + Ë$ í ô Ç ª & h É r c \ _ K " f + þ A ) a

ª ô Ç + þ AI _ o½ + ËÓ ü t [ þ t` ¦ í < Ê ¦ e Ü ¼Ù ¼ Ð " é ¶ d ì r o

# ¸ ª & h É r g Ë > Ó ü t _ { 9 Â Ò{ 9 ÷ r Ü ¼ Ð g Ë > Ó ü t \ " f ª

& h ` ¦ ì r o l 0 Aô Ç [ j& ñ õ & ñ s 9 כ ¹ . c ` ¦

6 x t · ú § ¦ ½ + Ë$ í ) a ª & h % i r [ j& ñ s & ñ or v

H õ & ñ s 9 כ ¹ [13,14].

ª & h _ ½ + Ë$ í \ " f > Ö ¸$ í ] j Ð 6 x H MPA \

c s ¸ ÷ & # Q + þ AI _ Â Òí ß Ó ü t s µ 1 ÏÒ q t 9 ½ + Ë$ í

)

a ª & h s Â Òí ß Ó ü t 5 Å q \ [ O s > ÷ & ¦, s [ þ t ÐÂ Ò' ª

& h ` ¦ ì r o H X < # Q 9¹ ¡ § s µ 1 ÏÒ q tô Ç . s © I \ " f & h ] X

ô Ç 6 x B \ ¦ 6 x ª & h ` ¦ D ¥ ½ + ËÓ ü t ÐÂ Ò' ì r o ½ + É Ã

º e . : r ½ ¨\ " f H { 9 ì ø Í& h Ü ¼ Ð 6 x H \ ò ø Í` ¦ õ B

jò ø Í` ¦ @ / \ 9 þ t Ð Ð í2 £ § (chloroform) õ [ j Ð s à Ô w n

= (acetonitrile, AN)` ¦ 6 x # ª & h ` ¦ [ j& ñ % i Ü ¼ 9, g Ë > Ó ü t ÐÂ Ò' CdSe/CdS ª & h ` ¦ $ í / B N& h Ü ¼ Ð ì r o

% i . ½ + Ë$ í ô Ç CdSe/CdS ½ ¨ ¸ü < F g < Æ& h : £ ¤$ í ` ¦ ¸

l 0 AK " f f ¨ Ã ºü < µ 1 Ï F g Û ¼& 7 à Ô! 3 , " l oÛ ¼ r] X (X-ray diffraction, XRD), È Òõ & ³p â (transmission elec- tron microscope , TEM), \ -t ì r í ß ì rF g (energy dis- persive spectroscopy, EDS)` ¦ 8 £ ¤& ñ % i .

1. S z » Ç U ØR

CdSe/CdS ª & h ` ¦ ½ + Ë$ í l 0 Aô Ç ½ ¨Ó ü t| 9 ` ¦ ï r q

9 Cd-MPA 6 xÓ oõ NaHSe 6 xÓ os 9 כ ¹ . Cd- MPA 6 xÓ o\ " f_ [Cd]ü < [MPA]_ q Ö ¦ É r 1:2 Ð × þ

i . Õ ª s Ä » H MPA \ " f K o ) a SH ⁻ s : r É r Cd ²⁺ s

: r õ _ 2 ; o ¸ B Ä º ß ¼ 9, Cd(SR) 2 _ + þ AI Ð ½ + Ë½ + É M
