• 검색 결과가 없습니다.

ÇX N ËV R ËÊ Ý ƒ » ì Å] k ùV ê s8 ý ì Å× D; c  \ ¥ Y 0.95 Eu 0.05 VO 4 Ä Z Ø­ oÊ Ý : g à k Ä ] k ù° Ë Ñ= k8 ý ] k

N/A
N/A
Protected

Academic year: 2021

Share "ÇX N ËV R ËÊ Ý ƒ » ì Å] k ùV ê s8 ý ì Å× D; c  \ ¥ Y 0.95 Eu 0.05 VO 4 Ä Z Ø­ oÊ Ý : g à k Ä ] k ù° Ë Ñ= k8 ý ] k"

Copied!
6
0
0

로드 중.... (전체 텍스트 보기)

전체 글

(1)

+ s

ÇX N ËV R ËÊ Ý ƒ » ì Å] k ùV ê s8 ý  ì Å× D; c    \ ¥ Y 0.95 Eu 0.05 VO 4 Ä Z Ø­  oÊ Ý : g  à k Ä ] k ù° Ë Ñ= k8 ý ] k

ù° Ë Ñ— ¤V R Ë

… è

¡g ` @# Ü  ·  ™ »¦ ) ç  · ™ ») ç « » · + ä ^ ï Bg ` @

Â

Ò â @ /† < Ɠ § Ó ü t o † < Æõ ,  Òí ß – 608-737

T ) ç ¬ £

’

  @ /† < Ɠ § F g„   / B N† < Æõ ,  Òí ß – 617-736

+ ä

¬ £?

Â

Ò â @ /† < Ɠ § „   & ñ ˜ Ð: Ÿ x’  / B N† < ÆÂ Ò,  Òí ß – 608-737 (2005¸   2 Z 4 1{ 9  ~ à Î6 £ §)

Y

0.95

Eu

0.05

VO

4

ì  r´ ú ˜õ  [ j b ” “ É r ™ è  “ : r • ¸\     ] j› ¸ # Œ ³ ð€  ½ ¨› ¸ü <   & ñ $ í Õ ªo “ ¦ + þ AF g: £ ¤$ í

`

 ¦ › ¸  % i  . ™ è  “ : r • ¸ 800

C \ " f 950

C – Ð 7 £ x † < Ê\     { 9  [ þ t s  ç  H{ 9 K t  9 ß ¼l • ¸ 7 £ x

% i “ ¦, ³ ð€   + þ A © œ• ¸ ½ ¨+ þ A\   0 > & ’ Ü ¼ 9, X-‚    r] X  © œ`  ¦ : Ÿ x # Œ   & ñ $ í • ¸ † ¾ Ó © œ÷ &# Qf ” `  ¦ S X ‰ “   % i



. ¢ ¸ô  Ç Y

0.95

Eu

0.05

VO

4

ì  r´ ú ˜õ  [ j b ” _  + þ AF g Û ¼& 7 ˜à Ô! 3 “ É r ™ è  “ : r • ¸ 7 £ x \     950

C \ " f ™ è

 )

a  â Ä º 800 Õ ªo “ ¦ 900

C ˜ Ð  7 £ x † < Ê`  ¦ S X ‰ “   % i  . + þ AF g y © œ• ¸_  7 £ x   H   & ñ $ í _  † ¾ Ó © œ÷  rë ß –   m

  { 9  [ þ t_  ß ¼l  7 £ x  x 9 ³ ð€   + þ A © œ_     o\  _ ô  Ç  כ e ” `  ¦ · ú ˜ à º e ” % 3  . Y

0.95

Eu

0.05

VO

4

ì  r´ ú ˜õ  [

j b ” _  + þ AF g : £ ¤$ í “ É r ™ è  “ : r • ¸_     o\    É r   & ñ $ í õ  ³ ð€   + þ A © œ_     o\  _ ” > r& h e ” `  ¦ · ú ˜ à º e ” % 3



.

PACS numbers: 78.55.-m, 78.20.-e Keywords: YVO

4

: Eu

3+

, í ß – oÓ ü t >  + þ AF g ^ ‰

I. " e  ] Ø

&

ñ ˜ Є  ² ú ˜_  / å L5 Å qô  Ç    o_  r @ /\  ¦ ´ ú s  # Œ D h– Ðî  r p

A + þ A n Û ¼e  ¦ Y Us  ™ è _  € 9 כ ¹$ í s  / å L  y  7 £ x @ /÷ &“ ¦ e ”

 . : £ ¤ y  n Û ¼e  ¦ Y Us  ™ è   H @ /+ þ A o, ( Ž & 7 ˜à Ô o, “ ¦$ í 0

p

x o x 9 $    o 1 p x s  € 9 à º& h Ü ¼– Ð s À Ò# Q4 R  ô  Ç  [1]. ¨ î ó ø Í+ þ A n Û ¼e  ¦ Y Us (Flat Panel Display: FPD)×  æ \ 

"

f : £ ¤ y  Field Emission Display(FED) x 9 Plasma Dis- play Panel(PDP) \ " f  6   x ÷ &  H + þ AF g ^ ‰\  @ /K " f  H n  Û

¼e  ¦ Y Us  ™ è _  : £ ¤$ í ì  r$ 3  x 9 $ í 0 p x† ¾ Ó © œ`  ¦ : Ÿ x # Œ z  ´] j FED x 9 PDP_  > hµ 1 Ï\  6 £ x6   x| ¨ c à º e ” • ¸2 Ÿ ¤   H ´ ú §“ É r ƒ  ½ ¨

 ”  ' Ÿ  ×  æ s  . Z  }“ É r ´ òÖ  ¦`  ¦ ° ú   H + þ AF gÓ ü t| 9 [ þ t“ É r FED ü <

PDP ° ú  “ É r @ /³ ð& h  ¨ î ó ø Í n Û ¼e  ¦ Y Us  l Õ ü t – Ð  6   x ) a  . l

”

> r_  Ú Ô î  r› ' a TV \ " f  6   x ÷ &  H  Òx   H Cathode Ray Tube(CRT)_   â Ä º  H 6 £ §F G‚  `  ¦ \  -t " é ¶ Ü ¼– Ð Ã ºz   kV s

 © œ_  “ ¦„  · ú š\ " f ½ ¨1 l x ÷ &# Q”   . þ j  H  t  CRT6   x Ü ¼– Ð

E-mail: [email protected];

Tel : 051-620-6357 ; Fax : 051-611-6357

Zn 0.2 Cd 0.8 S : Ag,Cl(& h Ò  o), Zn 0.65 Cd 0.35 S : Ag,Cl(0 l qÒ  o), ZnS : Ag,Cl( É Ò É rÒ  o)ü < ° ú  “ É r S !  oÓ ü t >  + þ AF g ^ ‰[ þ t s   6   x

÷

&% 3   [2]. s  Qô  Ç S !  oÓ ü t >  + þ AF g ^ ‰[ þ t“ É r ± ú “ É r „  · ú š\ 

"

f Z  }“ É r 6 f• ¸\  ¦ ° ú t ë ß – „   \  ¦ # Œl    H õ & ñ \ " f O 2 ü <

SO 2 Û ¼\  ¦ ~ ½ ÓØ  ¦ô  Ç . s M : ~ ½ ÓØ  ¦ ) a O 2 ü < SO 2   H „   \  ¦

~

½ ÓØ  ¦   H p [ j 9 _  { 9 † < Êà º(Work Function)`  ¦ 7 £ x r &

~

½ ÓØ  ¦ : £ ¤$ í `  ¦ $  r †   . s  Qô  Ç ë  H ] j& h `  ¦ K    l  0 A K

 ZnGaO 4 ( É Ò É rÒ  o), LaPO 4 : Tb 3+ , Ce 3+ (0 l qÒ  o), Y 2 O 3 : Eu(& h Ò  o), YVO 4 : Eu(& h Ò  o)õ  ° ú  “ É r í ß – oÓ ü t >  + þ AF g ^ ‰[ þ t s

 ƒ  ½ ¨÷ &“ ¦ e ”   [3–6]. þ j  H \  s  Qô  Ç í ß – oÓ ü t >  + þ AF g ^ ‰ [

þ

t ×  æ  Ö ¸µ 1 Ïy  ƒ  ½ ¨÷ &“ ¦ e ”   H YVO 4 : Eu 3+   H 5 D 07 F 2

„

s \  _ ô  Ç 615 nmü < 619 nm  © œ_  & h Ò  oF g`  ¦ ~ ½ ÓØ  ¦



 H + þ AF g : £ ¤$ í `  ¦   ? /  H  כ Ü ¼– Ð · ú ˜ 94 R e ”  . { 9 ì ø Í& h Ü ¼

–

Ð  Bž ÐÀ Ó-Vanadate  H @ /l · ú š\ " f tetragonal ¢ ¸  H mon- oclinic ½ ¨› ¸\  ¦ ”    [7]. ¢ ¸ô  Ç zircon_  D 19 4h ½ ¨› ¸\  ¦ s  À

Ò# Q   & ñ  o ÷ & 9, s  ½ ¨› ¸  H 0.883_  c/a q Ö  ¦`  ¦ f ” Ü ¼

–

Ð" f tetragonal ½ ¨› ¸\  ¦ ”    [8]. s  Qô  Ç  Bž ÐÀ Ó " é ¶ ™ è [

þ

t s  ' ‘   ) a + þ AF g ^ ‰_  ~ ½ ÓØ  ¦ õ  # Œl  Û ¼& 7 ˜à Ô! 3 “ É r • ¸i ç ~ ½ Ó Z O

õ  ™ è  “ : r • ¸\  _ K    & ñ  ) a  “ ¦ · ú ˜ 94 R e ”   [9].

-165-

(2)

‘

: r ƒ  ½ ¨\ " f  H YVO 4 \  Eu 3+ \  ¦ ' ‘  # Œ ì  r´ ú ˜õ  [ j



b ” `  ¦ ] j› ¸ # Œ & h Ò  oµ 1 ÏF g ‰ & ³ © œ`  ¦ › ¸  % i  . ì  r´ ú ˜õ  [

j b ” _  ³ ð€  ½ ¨› ¸ü <   & ñ $ í Õ ªo “ ¦ + þ AF g: £ ¤$ í s  # Qb  G>



    H t \  ¦ › ¸  l  0 AK  ì  r´ ú ˜õ  [ j b ” _    & ñ x 9

³

ð€   ½ ¨› ¸ ì  r$ 3  Õ ªo “ ¦ + þ AF g Û ¼& 7 ˜à Ô! 3 `  ¦ 8 £ ¤& ñ % i  .

II. ÷ m Ç ] M ö

Y 0.95 Eu 0.05 VO 4 ì  r´ ú ˜ r « э  H Y 2 O 3 (99.99%), V 2 O 5

(99.6%) ü < Eu 2 O 3 (99.9%)_   o† < Æ& h | ¾ ÓÜ ¼– РÒ'  ï  r q ÷ &% 3



. Y 0.95 Eu 0.05 VO 4 ì  r´ ú ˜õ  [ j b ” _  ] j› ¸  H Ä º‚   Ball milling`  ¦ l 0 A # Œ e  ¦  Û ¼h Ë : ˜ ÐÖ  ¦(Bowl) \  ï  r q ô  Ç r

«

Ñü < ZnO ^  ¦(10 ml 20 > hü < 5 ml 30 > h)`  ¦ ° ú  s  V , # Q 400 rpm Ü ¼– Ð 50 ì  r 1 l xî ß – ™ D ¥½ + Ëô  Ç Ê ê 10 ì  r 1 l xî ß – @ /l  r  ç

ß –`  ¦ ° ú   H  כ `  ¦ 10  r ì ø Í4 Ÿ ¤ % i  . Ball millings  = å Q è

ß – { 9  Ò_  ì  r´ ú ˜“ É r ™ è(calcining)/ B N& ñ `  ¦  • 2 ; Ê ê   ½ + Ë ]

j(PVA 4 wt%)\  ¦ & h { © œ| ¾ Ó ' ‘  # Œ Cold Isostatic Press- ing(CIP)  © œq \  €  • 2800 mbar_  · ú š§ 4 `  ¦  # Œ [ j  b ”

 : \ š Ï @(pellet)`  ¦ ë ß –[ þ t% 3  . Ball millings  = å Qè ß – { 9  Ò_  ì

 r´ ú ˜õ  [ j b ” `  ¦ „  l – Ð\  V , “ ¦ 800, 900 Õ ªo “ ¦ 950

◦ C \ " f y Œ •y Œ • 2 r ç ß –1 l xî ß – ™ è   % i  . Y 0.95 Eu 0.05 VO 4

ì

 r´ ú ˜õ  [ j b ” _  ½ ¨› ¸ü <   & ñ $ í `  ¦ › ¸  l  0 AK  X- ray  r] X (Philips, X’Pert) z  ´+ « >`  ¦ % i Ü ¼ 9, X-‚  _  í ß –ê ø Í y

Œ

•(2θ)“ É r 10 ∼ 80 % ò % i \ " f ì  r{ © œ 0.02 _  Û ¼ ± p 5 Å q • ¸– Ð 8

£

¤& ñ % i  . ³ ð€   p [ j½ ¨› ¸  H Scaning Electron Micro- scope(SEM, S-4200, HITACHI, Japan)`  ¦ s 6   x # Œ 8 £ ¤& ñ

% i Ü ¼ 9. + þ AF g Û ¼& 7 ˜à Ô! 3 “ É r 254 nm_  Å Ò  ) a  ü @‚   # Œ l

  © œ`  ¦ ° ú   H Xenon Ï þ ›á Ô\  ¦ F g " é ¶ Ü ¼– Ð   H + þ AF g F g • ¸

>

(Perkin-Elmer, LS50B)\  ¦  6   x # Œ z  ´“ : r \ " f 8 £ ¤& ñ

% i  .

III. ÷ m Ç] M ö+ s ÇÊ Ý õ m Í w в  o

Fig. 1“ É r ™ è  “ : r • ¸ 800, 900 Õ ªo “ ¦ 950 C \    É r Y 0.95 Eu 0.05 VO 4 ì  r´ ú ˜_   r] X  © œ`  ¦ JCPDS × ¼(17-0341) _

   õ ü < q “ § # Œ    · p XRD + þ AI s  . \ P % ƒo  “ : r

•

¸\    É r Y 0.95 Eu 0.05 VO 4 ì  r´ ú ˜_  XRD   õ   H JCPDS

× ¼\  ] jr   ) a  r] X  © œõ • ¸ ¸ ú ˜ { 9 u † < Ê`  ¦ · ú ˜ à º e ” % 3 Ü ¼ 9, ™ è  “ : r • ¸\  › ' a > \ O s  — ¸Ž  H r « Ñ\  @ /K " f Å Ò x ß ¼  H (200) s  9 (112), (312) r] X  x ß ¼[ þ t – Ð s À Ò# Q”      & ñ



© œ`  ¦ + þ A$ í % i  . s  ü @\ • ¸ (220), (301), (400), (332)\ 

"

f # Œì  r_   r] X  x ß ¼[ þ t s  + þ A$ í ÷ &% 3  .

Table 1“ É r Y 0.95 Eu 0.05 VO 4 ì  r´ ú ˜_  ™ è  “ : r • ¸\    É r  



 © œÃ ºü < c/a q Ö  ¦`  ¦    · p  כ s  . Table 1\  ] jr   ) a

Fig. 1. XRD patterns of Y 0.95 Eu 0.05 VO 4 powder sintered at 800, 900 and 950 C

Y 0.95 Eu 0.05 VO 4 ì  r´ ú ˜_      © œÃ º(a, b, c)  H ™ è  “ : r • ¸

\

 › ' a > \ O s  JCPDS × ¼\  ] jr   ) a     © œÃ º(a = b = 7.1192 ˚ A, c = 6.2896 ˚ A) ü <  _  { 9 u  % i Ü ¼ 9, c/a q Ö  ¦

Fig. 2. SEM images of Y 0.95 Eu 0.05 VO 4 powder sintered

at 800, 900 and 950 C

(3)

Table 1. Lattice parameter and c/a ratio of Y 0.95 Eu 0.05 VO 4 powder sintered at 800, 900 and 950 C

Y

0.95

Eu

0.05

VO

4

powder

2θ a = b (˚ A) c (˚ A) c/a

JCPDS(17-0341) 24.999 7.1192 6.2898 0.883(4)

800

24.974 7.1251 6.2934 0.883(2)

900

24.952 7.1312 6.2962 0.882(9)

950

24.950 7.1318 6.3024 0.883(7)

•

¸ JCPDS × ¼\ " f ] jr   ) a 0.883(4) õ   _  { 9 u  % i  .

s

   õ   H S. A. Miller1 p x [8] s  ] jr ô  Ç ? /6   x õ  ¸ ú ˜ { 9 u

%

i Ü ¼ 9, Y 0.95 Eu 0.05 VO 4 ì  r´ ú ˜s  tetragonal ½ ¨› ¸\  ¦ f ”

`

 ¦ · ú ˜ à º e ”  .

Fig. 2  H Y 0.95 Eu 0.05 VO 4 ì  r´ ú ˜_  ™ è  “ : r • ¸\    É r

&

ñ + þ AI \  ¦ › ¸  l  0 A # Œ “ : r • ¸ 800, 900 Õ ªo “ ¦ 950 C

\

" f ™ è  ô  Ç ì  r´ ú ˜[ þ t_  SEM  ”  s  . Fig. 2(a)_  ™ è

“

: r • ¸ 800 C“    â Ä º  H { 9  _  ß ¼l   Å Ò  Œ •“ É r   & ñ { 9

 [ þ t – Ð + þ A$ í ÷ &% 3 “ ¦, Fig. 2(b)ü < ° ú  s  ™ è  “ : r • ¸ 900

◦ C – Ð Z  }  t €  " f, { 9  _  ß ¼l  7 £ x  % i Ü ¼ 9, { 9  [ þ t

¢

¸ô  Ç ç  H{ 9 K f ” `  ¦ · ú ˜ à º e ”  . Fig. 2(c)  H 950 C \ " f ™ è



ô  Ç ì  r´ ú ˜_  ³ ð€   p [ j½ ¨› ¸“  X <, { 9  _  ß ¼l  800, 900

◦ C“    â Ä º˜ Ð   8¹ ¡ ¤ 7 £ x  % i Ü ¼ 9, ç  H{ 9  >  H † d`  ¦ · ú ˜ à º e ”

 . 7 £ ¤ ì  r´ ú ˜_  ™ è  “ : r • ¸ 7 £ x  ½ + Éà º2 Ÿ ¤ { 9  [ þ t_  ì ø Í6 £ x s

  8  Ö ¸µ 1 Ï >  { 9 # Qz Œ ¤6 £ §`  ¦ · ú ˜ à º e ”  .

Fig. 3“ É r ™ è  “ : r • ¸\    É r Y 0.95 Eu 0.05 VO 4 ì  r´ ú ˜_  + þ A F

g Û ¼& 7 ˜à Ô! 3 `  ¦    · p  כ s  . Y 0.95 Eu 0.05 VO 4 ì  r´ ú ˜_  + þ

AF g Û ¼& 7 ˜à Ô! 3 “ É r ™ è  “ : r • ¸\  › ' a > \ O s  Û ¼& 7 ˜à Ô! 3 _  þ j@ / x

ß ¼ Eu 3+ _  5 D 0 → 7 F 2 „  s \  _ ô  Ç 619 nm\ " f    z

Œ ¤Ü ¼ 9 950 C \ " f  © œ a % ~“ É r + þ AF g : £ ¤$ í `  ¦   Í Ç r`  ¦ S X ‰

“

  % i  . ™ è  “ : r • ¸ 7 £ x † < Ê\     + þ AF g [ jl  % i r  7 £ x

   H X <, s Ä »  H ™ è  “ : r • ¸ 7 £ x † < Ê\     F g† < Æ& h  …  ;

Fig. 3. PL spectra of Y 0.95 Eu 0.05 VO 4 powder sintered at 800, 900 and 950 C

s

 S X ‰Ò  ¦`  ¦ Z  } # ŒÅ ҍ  H   & ñ $ í _  7 £ x  [10]÷  rë ß –  m   ³ ð

€

\ " f_  í ß –ê ø Ís  y Œ ™™ è÷ &l  M :ë  H s   [11]. + þ AF g_  ´ òÖ  ¦

`

 ¦   & ñ   H ×  æ כ ¹ô  Ç כ ¹“  Ü ¼– Ð  o† < Æ& h  ½ ¨$ í , { 9  ß ¼l ü <

C

\ P  Õ ªo “ ¦ { 9   — ¸€ ª œ_  þ j& h  o\  ¦ [ þ t à º e ”   [12].



" f ™ è  “ : r • ¸ 7 £ x † < Ê\     { 9   & t “ ¦ { 9 & ñ ô  Ç

½

¨› ¸\  ¦ t   H + þ AI      9 ß ¼“ ¦ { 9 & ñ ô  Ç ½ ¨› ¸\  ¦  t

  H { 9    8 Z  }“ É r { 9   Ø  æ„   x 9 • ¸ ü @\ • ¸ ³ ð€  \ " f_  í

ß –ê ø Ís  y Œ ™™ è÷ &  H  כ \  @ / # Œ ×  æ כ ¹ô  Ç כ ¹“  Ü ¼– Ð  Œ •6   xô  Ç



 [13].

Õ

ª QÙ ¼– Ð { 9  _  ß ¼l  7 £ x  €  " f { 9   s _   â

>

 x 9 • ¸ ± ú  t   H X <, { 9   â >   H „   \  ¦ Ÿ í S \ ‰ “ ¦ + þ

AF g Û ¼& 7 ˜à Ô! 3 _  µ 1 ßl \  ¦ y Œ ™™ èr ( ” Ü ¼– Ð+ ‹ ì  r´ ú ˜ ? /\ " f Ò q

t$ í  ) a y n C`  ¦ ’ < Hz  ´   H " é ¶ “  { 9  à º e ” l  M :ë  H \  ± ú “ É r { 9

  â > \  ¦ ° ú   H ì  r´ ú ˜{ 9 à º2 Ÿ ¤ Ä ºÃ ºô  Ç + þ AF g : £ ¤$ í `  ¦

 · p   H  כ `  ¦ · ú ˜ à º e ”  . + þ AF g Û ¼& 7 ˜à Ô! 3 \  _  €   Eu 3+  5 D 07 F J (J = 1, 2)_  „  s [ þ t`  ¦ >  ÷ &  H X

< 5 D 1 → 7 F 1 (537 nm), 5 D 0 → 7 F 1 (593 nm) Õ ªo “ ¦

5 D 0 → 7 F 2 (611 nm, 615 nm, 619 nm) – Ð y Œ •y Œ • + þ AF g`  ¦

~

½ ÓØ  ¦ô  Ç . : £ ¤ y  611, 615 Õ ªo “ ¦ 619nm\ " f { 9 # Q   H \ 



-t  ï  r0 A „  s “   5 D 07 F 2   H & h Ò  o + þ AF g`  ¦ ~ ½ ÓØ  ¦   H X

<   H X < ×  æ כ ¹ >  l # Œô  Ç . s  Qô  Ç 5 D 07 F 2 „  s

–

Ð ~ ½ ÓØ  ¦ ÷ &  H 611 nm, 615 nm Õ ªo “ ¦ 619 nm_  + þ AF g`  ¦

Fig. 4. XRD patterns of Y 0.95 Eu 0.05 VO 4 ceramic sin-

tered at 800, 900 and 950 C

(4)

Table 2. Lattice parameter and c/a ratio of Y 0.95 Eu 0.05 VO 4 ceramic sintered at 800, 900 and 950 C

Y

0.95

Eu

0.05

VO

4

powder

2θ a = b (˚ A) c (˚ A) c/a

JCPDS(17-0341) 24.999 7.1192 6.2898 0.883(4)

800

25.044 7.1053 6.2889 0.885(0)

900

25.029 7.1097 6.2894 0.884(6)

950

25.066 7.0992 6.2871 0.885(6)

 â

>  t Ü ¼ 9 ô  Ç €  , : £ ¤Z > ô  Ç 7 F 2  © œI \  ¦ “ ¦ 9½ + ÉM : 7 F 2

ï

 r0 A\ " f  ¾ º# Qt   H   & ñ  © œ(crystal field)“ É r 5 > h_  ½ ¨ì  r

0 p xô  Ç 7 F 2  © œI – Ð   è ­ q à º e ”   [14].

Fig. 4  H 800, 900 Õ ªo “ ¦ 950 C \ " f ™ è  ô  Ç Y 0.95 Eu 0.05 VO 4 [ j b ” _  XRD + þ AI \  ¦ ˜ Ð# Œï  r  . Y 0.95 Eu 0.05 VO 4 [ j b ” _  Å Ò x ß ¼  H ì  r´ ú ˜õ  { 9 u ô  Ç (200)s  9, (101), (112) Õ ªo “ ¦ (312) x ß ¼[ þ t – Ð s À Ò# Q”      & ñ  © œ

`

 ¦ + þ A$ í † < Ê`  ¦ · ú ˜ à º e ”  . ™ è  “ : r • ¸_  7 £ x \     Å Ò x  ß

¼“   (200) x ß ¼_  [ jl  & f ” Ü ¼– Ð" f ì ø Íu ; Ÿ ¤(FWHM : Full Width at Half Maximum) s   Œ • f ” `  ¦ · ú ˜ à º e ”  .

Fig. 5. SEM images of Y 0.95 Eu 0.05 VO 4 ceramic sintered at 800, 900 and 950 C

7

£

¤ ™ è  “ : r • ¸ 7 £ x  ½ + Éà º2 Ÿ ¤   & ñ $ í s  a % ~  f ” `  ¦ · ú ˜ à º e ”



.

Table 2  H Y 0.95 Eu 0.05 VO 4 [ j b ” _  ™ è  “ : r • ¸\ 

 É

r     © œÃ ºü < c/a q Ö  ¦`  ¦   ? /% 3  . Table 2\  ] j r

  ) a Y 0.95 Eu 0.05 VO 4 [ j b ” _      © œÃ º(a, b, c)• ¸ ™ è



 “ : r • ¸\  › ' a > \ O s  JCPDS × ¼\  ] jr   ) a     © œÃ º(a

= b = 7.1192, c = 6.2896) ü <  _  { 9 u  % i  . c/a q

Ö  ¦“ É r JCPDS × ¼\ " f ] jr ô  Ç 0.883(4)õ  0.01 %& ñ • ¸ _  š ¸ \  ¦   ? /% 3 Ü ¼ ,  _  { 9 u † < Ê`  ¦ · ú ˜ à º e ” % 3  .

Y 0.95 Eu 0.05 VO 4 [ j b ”  % i r  tetragonal ½ ¨› ¸\  ¦ f ” `  ¦ S X

‰ “   % i  .

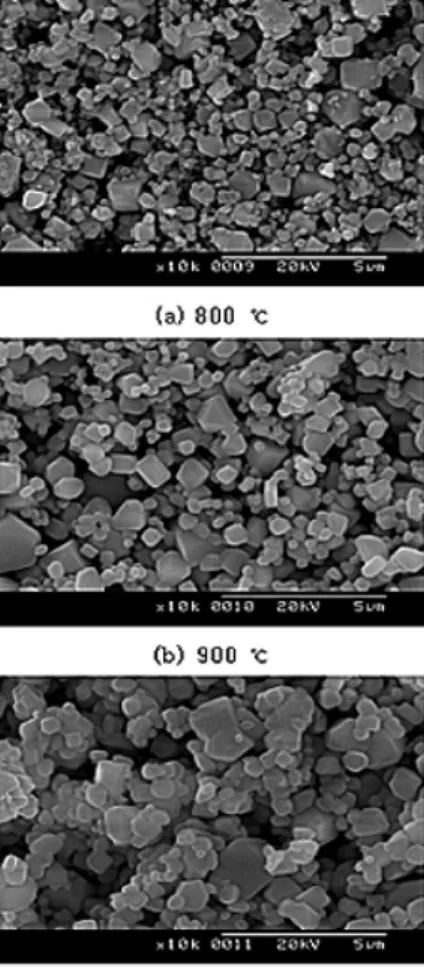

Fig. 5  H (a) 800 C, (b) 900 C, (c) 950 C \ " f ™ è   ô

Ç Y 0.95 Eu 0.05 VO 4 [ j b ” _  SEM  ”  s  . [ j b ”  % i  r

 ì  r´ ú ˜\ " fü < ° ú  s    & ñ + þ A$ í s  ¸ ú ˜ s À Ò# Q”    כ `  ¦ ^  ¦ à º e ”

Ü ¼ 9, Fig. 5(a)_  ™ è  “ : r • ¸ 800 C“    â Ä º  H  Å Ò



Œ

•“ É r { 9  [ þ t s  + þ A$ í ÷ &% 3 “ ¦, Fig. 5(b)ü < ° ú  s  ™ è  “ : r • ¸

 900 C – Ð Z  }  t €  " f { 9  [ þ t_  ß ¼l  7 £ x  “ ¦ { 9

&

ñ ô  Ç — ¸€ ª œ`  ¦ + þ A$ í l  r  Œ • % i  . Fig. 5(c)  H 950 C \ 

"

f ™ è  ô  Ç [ j b ” _  ³ ð€   ½ ¨› ¸“  X < Fig. 5(a) x 9 5(b)ü <

q

“ §K  S X ‰ƒ  ô  Ç { 9  _  ß ¼l _  7 £ x \  ¦ ^  ¦ à º e ” “ ¦, { 9   [

þ

t_  ç  H{ 9 $ í ¢ ¸ô  Ç † ¾ Ó © œ÷ &% 3 6 £ §`  ¦ · ú ˜ à º e ”  . 7 £ ¤ ™ è  “ : r

•

¸ 7 £ x  ½ + Éà º2 Ÿ ¤ { 9  [ þ t_  ß ¼l  7 £ x  % i Ü ¼ 9, ½ ¨+ þ A

Fig. 6. PL spectra of Y 0.95 Eu 0.05 VO 4 ceramic sintered

at 800, 900 and 950 C

(5)

—

¸€ ª œÜ ¼– Ð $ í  © œ % i 6 £ §`  ¦ · ú ˜ à º e ”  . s  כ “ É r [ j b ”  % i r

™

è   “ : r • ¸ 7 £ x  ½ + Éà º2 Ÿ ¤ { 9  [ þ t_  ì ø Í6 £ x s   8 ¸ ú ˜ { 9 # Qz Œ ¤ 6

£

§`  ¦ · ú ˜ à º e ”  .

Fig. 6“ É r 800, 900 Õ ªo “ ¦ 950 C \ " f ™ è  ô  Ç Y 0.95

Eu 0.05 VO 4 [ j b ” _  + þ AF g Û ¼& 7 ˜à Ô! 3 `  ¦    · p  כ s  .

Y 0.95 Eu 0.05 VO 4 [ j b ” _  + þ AF g Û ¼& 7 ˜à Ô! 3  % i r  ì  r´ ú ˜\ " f ü

< ° ú  s  ™ è  “ : r • ¸\  › ' a > \ O s  Û ¼& 7 ˜à Ô! 3 _  þ j@ / x ß ¼ ° ú כ s

 Eu 3+ _  5 D 0 → 7 F 2 „  s \  _ ô  Ç 619 nm\ " f   z Œ ¤ Ü

¼ 9 950 C \ " f  © œ a % ~“ É r + þ AF g : £ ¤$ í `  ¦   Í Ç r`  ¦ S X ‰ “

% i  .

IV. + s Ç Â ] Ø

‘

: r ƒ  ½ ¨\ " f  H Y 0.95 Eu 0.05 VO 4 ì  r´ ú ˜õ  [ j b ” `  ¦ ] j› ¸

# Œ ™ è  “ : r • ¸\     ³ ð€  ½ ¨› ¸ü <   & ñ $ í Õ ªo “ ¦ + þ AF g :

£

¤$ í `  ¦ › ¸  % i  . s  ƒ  ½ ¨– РÒ'  Y 0.95 Eu 0.05 VO 4 ì  r´ ú ˜ õ

 [ j b ” “ É r ™ è  “ : r • ¸\  › ' a > \ O s  tetragonal ½ ¨› ¸\  ¦  f ”

`  ¦ S X ‰ “   % i  . ¢ ¸ô  Ç ™ è  “ : r • ¸ 800, 900 Õ ªo “ ¦ 950

◦ C – Ð 7 £ x † < Ê\     ™ è  ^ ‰_  p [ j½ ¨› ¸\ " f { 9  _  ß ¼ l

 7 £ x  % i “ ¦, ç  H{ 9  >  ½ ¨+ þ AÜ ¼– Ð    oH † d`  ¦ · ú ˜ à º e ”

%

3  . + þ AF g Û ¼& 7 ˜à Ô! 3  % i r  ™ è  “ : r • ¸ 7 £ x  ½ + Éà º2 Ÿ ¤  8 Z  }

“ É

r [ jl \  ¦ f ” `  ¦ · ú ˜ à º e ” % 3  .   " f ™ è  “ : r • ¸_  7 £ x

– Ð “  ô  Ç + þ AF g ´ òÖ  ¦_  † ¾ Ó © œ“ É r [ j b ” _    & ñ $ í _  > h‚   õ

 { 9  _  ß ¼l  7 £ x † < Ê\  _ ô  Ç  כ Ü ¼– Ð ^  ¦ à º e ”  . { 9



_  ß ¼l  & f ” \     + þ AF g~ ½ ÓØ  ¦ €  & h s  7 £ x   9 { 9



[ þ t ç ß –_   â > x 9 • ¸ ± ú  t   H X <, { 9   â >  ± ú  f ”  Ü

¼– Ð ? /Â Ò ì ø Í \  _ ô  Ç y n C_  ’ < Hz  ´s  y Œ ™™ è >  ÷ &# Q + þ A F

g ´ òÖ  ¦ s  † ¾ Ó © œH † d`  ¦ · ú ˜ à º e ”  . s  Qô  Ç ƒ  ½ ¨   õ – РÒ'  Y 0.95 Eu 0.05 VO 4 [ j b ”  + þ AF g ^ ‰  H [ j@ / ¨ î ó ø Í n Û ¼e  ¦ Y U s

 ³ ðr ™ è  l Õ ü t \  e ” # Q" f & h Ò  o + þ AF g ^ ‰– Ð & h 6   x| ¨ c 0 p x

$ í

s  e ” `  ¦  כ s  .

P c

p 8 ý ò k >

s

  7 Hë  H“ É r 1997† < Ƹ  • ¸  Ò â @ /† < Ɠ § l $ í  r † < ÆÕ ü tƒ  ½ ¨q

\

 _  # Œ ƒ  ½ ¨÷ &% 3 6 £ §.

Y c

p w Š à U Ø ”  ô

[1] J. S. You and J. D. Lee, Electronics Society 22, 106 (1995).

[2] J. M. Fitz-Gerald, T. A. Trottier, R. K. Singh and P. H. Holloway, Appl. Phys. Lett. 72, 1838 (1998).

[3] S. S. Yi, I. W. Kim, J. S. Bae, B. K. Moon, S. B. Kim and J. H. Jeong. Materials Letters 57, 904 (2002).

[4] S. Erdei, F. W. Ainger, D. Ravichandran, W. B.

White and L. E. Cross. Material Letters 30, 389 (1997).

[5] Osvaldo A. Serra, Simone A. Cicillini and Renata R.

Ishiki. Journal of Alloys and Compounds 303-304, 316 (2000).

[6] U. Rambabu, D. P. Amalnerkar, B. B. Kale and S. Buddhudu, Materials Research Bulletin 35, 929 (2000).

[7] M. A. Aia, J Electrochem Soc. 114, 367 (1967).

[8] S. A. Miller, H. H. Caspers and H. E. Rast, Phys Rev. 168, 168 (1968).

[9] Bo Liu, Chaoshu Shi, Qinsli Zhang and Yonghu Chen, Journal of Alloys and Compounds 333, 215 (2002).

[10] Tadatsugu Minami, Youhei Kobayashi, Toshihiro Miyata and Masashi Yamazaki, Thin Solid Film 443, 91 (2003).

[11] S. S. Yi, J. S. Bae, H. J. Seo, J. H. Jeong and P. H.

Holloway, J. VAC. Sci. Technol. A. 22, (2004).

[12] J. C. Park, H. K. Moon, D. K. Kim, S. H. Byeon, B. C. Kim and K. S. Suh, Appl Phys Lett. 77, 14 (2000).

[13] Y. C. Kang, S. B. Park, I.W. Lenggor and K.

Okuyama, J. Phys. Chem. Solids 60, 379 (1999).

[14] S. Ekambaram and K. C. Patil, Journal of Alloys

and Compounds 217, 104 (1995).

(6)

Varations in the Luminescence Characteristics of Y 0.95 Eu 0.05 VO 4 Powder and Ceramic Phosphors with to Change of Crystallinity and Surface

Morphology

Hyun Kyoung Yang, Kyoo Sung Shim, Sung Boo Kim and Jung Hyun Jeong Department of Physics, Pukyong National University, Busan 608-737

Soung Soo Yi

Department of Photonics, Sillia University, Busan 617-736

Soo Tae Chung

Division of Electronics, Computer and Telecommunication Engineering, Pukyong National University, Busan 608-737

(Received 1 February 2005)

The surface morphologies, crystallinities, and luminecences of Y

0.95

Eu

0.05

VO

4

powder and ce- ramic samples were investigated by changing the sintering temperature. X-ray diffraction showed that as sintering temperature was measured was 800 to 950

C, the particle size of the samples became uniform and increased, surface morphology became nearly spherical, and crystallinity was improved, The photoluminecences (PL) Y

0.95

Eu

0.05

VO

4

powder and ceramic sintered at 950

C was more intense than the PL from the samples sntered at 800 and 900

C. The increase in the PL was due to not only the improved crystallinity but also the increased of particle size and the change in the surface morphology. The luminecent characterestics of phosphors depend on their crystallinity and their surface morphology, both of which change with the sintering temperature.

PACS numbers: 78.55.-m, 78.20.-e

Keywords: YVO

4

: Eu

3+

, Oxygen phosphor

E-mail: [email protected]; Tel: 051-620-6357; Fax: 051-611-6357

수치

Fig. 2. SEM images of Y 0.95 Eu 0.05 VO 4 powder sintered at 800, 900 and 950 ◦ C
Fig. 3. PL spectra of Y 0.95 Eu 0.05 VO 4 powder sintered at 800, 900 and 950 ◦ C s SX ‰Ò ¦` ¦ Z} # ŒÅ ҍ H  &amp;ñ $í _  7£x  [10]÷  rëß –  m   ³ð€\&#34;f_ íߖêøÍs yŒ™™è÷&amp;l M:ëHs [11]
Fig. 5. SEM images of Y 0.95 Eu 0.05 VO 4 ceramic sintered at 800, 900 and 950 ◦ C 7£¤ ™ è “:r • ¸ 7£x  ½ + Éà º2Ÿ ¤   &amp;ñ $í s  a%~  f” ` ¦ ·ú ˜ à º e”.Table 2H Y0.95Eu0.05VO4[jb”_ ™è“:r•¸\ Ér ©œÃºü&lt; c/a qÖ¦`¦

참조

관련 문서

{.Yz \ œ _žk /n AAAAAAAAAAAAAAAAAAAAA . /

 ´²  I]‚ ‡K  L˜ BBBBBBBBBBBBBBBBBBBBBBBB C.  ´², 0e

따라서,최근에 전문 인력의 부족 및 생산단가를 낮추기 위한 방안으로 용접공정 을 줄이고 관련부품을 일체형으로 제작하여 생산단가 및 작업의 효율성을

Vui lòng đánh ⒱ vào mỗi câu hỏi theo ý kiến của bạn. Động cơ làm việc Hoàn toàn không Không thường Bình Đúng Hoàn

본 연구의 모형은 문헌연구를 통한 변인들을 가설로 설정하여 연구하는 단계로 첫쨰, 베트남인을 대상으로 한류문화콘텐츠를 K-Pop, K-Drama, K-Food로 구분하여

패스트캠퍼스중급R프로그래밍강의 R네이버뉴스크롤러N2H4관리자

JSP 엔진은 이 기능을 기본적으로 사용한다. 만약 기존과 같은 방식을 원하는 경우에는 jeus-web-dd.xml 에 설정할 수 있다. jeus-web-dd.xml 설정”을

Relationship of temperature at the mature stage, Atmospheric pressure distribution, airflow, convective cells.. The vertical distribution analyzed by K-LAPS at
