Underwater Structure-Borne Noise Analysis Using Finite Element/Boundary Element Coupled Approach

<학술논문> DOI http://dx.doi.org/10.3795/KSME-A.2012.36.7.789 ISSN 1226-4873

유한요소/경계요소 연성해석을 통한 수중 구조기인소음 해석

이두호^*† · 김현실^**· 김봉기^**· 이성현^**

* 동의대학교 기계공학과, ** 한국기계연구원 음향그룹

Underwater Structure-Borne Noise Analysis Using Finite Element/Boundary Element Coupled Approach

Dooho Lee^*†, Hyun-Sil Kim^** , Bong-Ki Kim^** and Seong-Hyun Lee^**

* Dept. of Mechanical Engineering, Dongeui Univ.,

** Acoustic Group, Korea Institute of Machinery & Materials (Received March 2, 2012 ; Revised April 15, 2012 ; Accepted April 16, 2012)

- 기호설명 - p : 음압

Ψ : Green 의 해 n : 단위법선 벡터

H, G : 경계요소 시스템 행렬 M : 질량행렬

K : 강성행렬 C : 감쇠행렬

ω : 각속도 U : 구조의 변위

i : ^{= −1} k : 파수

1. 서 론

함정이나 잠수함같이 수중에 잠겨 있는 구조물 에 응용할 수 있는 유체-구조 연성 구조물에 대한 진동해석이나, 이러한 구조물의 진동으로부터 발 생하는 수중방사소음(underwater radiated noise, Key Words: Underwater Radiated Noise(수중방사소음), Foundation Impedance(받침대 임피던스), Finite Element/Boundary Element Coupled Approach(유한요소/경계요소 연성해석), Fluid-Structure Interaction Problem(구조-유체 상호작용문제)

초록: 함정의 수중방사소음은 그 해석의 어려움이나 정확성에 있어서 매우 관심이 큰 문제이다. 본 논 문에서는 구조물의 수중방사소음을 해석하기 위하여 유한요소/경계요소 연성해석법을 제안하였다. 제안 된 방법은 헤름홀츠방정식에 대한 Burton-Miller 적분방정식에 기반하는 부가수 질량과 감쇠행렬을 이용 하여 구조물의 구조-유체 연성응답을 해석하고 계산된 구조물의 응답으로부터 수중방사소음을 계산하는 순차적인 방법이다. 구조-유체연성작용의 구조해석은 상용소프트웨어인 MSC/NASTRAN 에 구조-유체연 성효과 행렬을 추가하여 해석하는 방법으로 이루어졌고, 수중방사소음의 경우는 전용 소프트웨어를 개 발하였다. 개발된 수중방사소음 해석법을 간단한 예제를 통하여 그 특성을 살피고, 실제 함정의 받침대 진동에 의한 수중방사소음의 계산에 적용하여 그 유용성을 보였다.

Abstract: Radiated noise analysis from a ship structure is a challenging topic owing to difficulties in the accurate calculation of the fluid-structure interaction as well as owing to a massive degree of freedom of the problem. To reduce the severity of the problem, a new fluid-structure interaction formulation is proposed in this paper. The complex frequency-dependent added mass and damping matrices are calculated using the high-order Burton-Miller boundary integral equation formulation to obtain accurate values over all frequency bands. The calculated fluid-structure interaction effects are added to the structural matrices calculated by commercial finite element software, MSC/NASTRAN. Then, the impedance and underwater radiation noise due to an excitation of structure are calculated.

The present formulation is applied to a ship to calculate the underwater radiated noise.

† Corresponding Author, [email protected]

Ⓒ 2012 The Korean Society of Mechanical Engineers

URN)의 해석은 오랜 동안 많은 관심을 받아 왔 다.^(1~3)

유한요소법(finite element method)의 발전과 더불 어 구조물의 해석에는 유한요소법을 이용한 해석 이 대부분을 이루고 있다. 유체-구조 연성구조물 의 해석을 위해서는 구조물을 둘러싸고 있는 유체 부분의 경우가 무한영역인 경우가 많으므로 이러 한 무한영역을 쉽게 다룰 수 있는 경계요소법 (boundary element method)과 혼합하여 해석할 수 있는 정식화가 많이 진행되었다.^(4~9) 그러나 이러 한 방법들은 두 적분방정식의 근사로부터 얻어진 행렬들을 직접 연성시켜 해를 구하는 방법으로 그 시스템 행렬을 얻기가 힘든 상용 소프트웨어를 사 용하는 경우 어려움이나 복잡성이 크다는 단점이 있다. 또 다른 접근법으로 구조계와 유체영역의 해석을 독립적으로 수행할 수 있는 정식화가 진행 되었는데, 이는 주로 유체력에 의한 부가수 질량 (added mass) 표현식을 얻는 방법으로 정식화가 가 능하였다.^(10~13) 부가수 질량의 표현식은 유체부분 을 비압축성 유체로 가정하여 Laplace 방정식의 해에 기초하는 방법^(12,13)이 있으나 이는 비교적 저 주파수에서만 유효하다는 것이 알려져 있고, 유체 를 압축성으로 가정하여 선형 파 방정식 (linear wave equation)을 푸는 방법^(10,14)이 제안되었다.

본 논문에서는 부가수 질량 개념을 이용하여, 구조해석을 위한 상용 유한요소 소프트웨어를 이 용하고, 유체부분의 영향은 별도의 경계요소 해석 을 통해 고려할 수 있는 새로운 방법을 제안하고 수치 예제를 통해 그 해의 정확성을 살펴본다. 이 를 위하여 구조물의 표변 속도 변화에 따른 유체 력 표현식을 정식화한다. 경계요소법을 사용하여 외부문제를 풀 때 발생하는 해의 유일성 문제를 극복할 수 있는 Burton 과 Miller 경계적분 방정식 을 이용하여 부가 유체력을 계산하고 이를 유한요 소 해석 모델의 강성행렬과 감쇠행렬에 부가하여 전체 구조물의 해석을 수행하고, 얻어진 구조물의 표면속도 정보를 이용하여 수중방사소음을 계산하 는 절차를 제안한다.

2. 수중방사소음 해석의 정식화

2.1 경계적분 방정식

Fig. 1 과 같이 자유표면을 갖는 유체와 유체에 잠겨있는 구조물로 이루어진 구조-유체 연성계를 생각한다. 유체부분의 지배방정식은 선형 파 방정 식을 가정하면 다음과 같이 Helmholtz 방정식으로 표현할 수 있다.

2 2

0, ( ) 0,

a

H

p k p x

p x x

∇ + = ∈ Ω

= ∈ Γ (1)

위 식에서 k 는 파수(wave number)이고 p는 압력 (pressure)이다. 식 (1)의 Helmholtz 방정식은 경계 적분방정식 (boundary integral equation, BIE)을 이용 한 정식화로 다음과 같이 변환할 수 있다.⁽¹⁵⁾

( ) ( ) ,

I

n I

c x p x i v p d x ρω n

Γ

 ∂Ψ 

= −∫ Ψ + ∂  Γ ∈ Γ ⁽²⁾

1

1

1 1 2 3 3

( , ) 1 ,

4

, ( , , 2( ))

ikr

e ikr e

x y r r

r y x r y x x x h x

π

−

 − 

Ψ =  − 

 

= − = − + −

(3)

위 식에서 Ψ는 자유표면을 고려한 Helmholtz 방 정식에 대한 Green 의 해이고, ρ와 ω는 각각 밀 도와 각속도이다. 또한, h 는 유체 자유면을 x-y 평편에 존재한다고 가정했을 때 수면의 위치이며_,

n은 단위법선벡터, i = −1이다.

식 ₍₂₎의 경계적분방정식은 외부문제의 경우 해

당 내부문제의 고유값에서 해의 유일성문제가 발

생하는 것으로 알려져 있으며 이를 해결하기 위하

여 식 ₍₂₎의 경계적분 방정식을 하나의 경계위의

점에서의 법선방향으로 미분하면 다음과 같은 법

선미분 경계적분방정식 (normal derivative BIE)을 얻을 수 있다.

0 0

0

( ) ( ) [ ( )

( )] ( ),

I

n

I

c x p x i v y

n n

p y d y x n n

ρω

Γ

∂ ∂Ψ

∂ = − ∂

∂ ∂Ψ

+∂ ∂  Γ ∈ Γ

∫

(4) Fig. 1 Fluid-structure interaction problem

위 식에서 n₀ 는 경계점에서의 법선방향벡터이다.

식 (4)의 경계적분방정식은 수치적분시 특이성차 수(singularity order)가 1 r² 로 올라가는 복잡성을 띄지만 Laplacian 커널을 이용한 정규화과정을 거 쳐서 그 적분값을 구할 수 있다.⁽¹⁶⁾ Burton 과 Miller 식⁽¹⁷⁾은 식 (2)와 식 (4)의 식을 조합한 식으 로 식 (4)에 i k 를 곱하여 식 (2)와 더하는 것이 보통이다. Burton 과 Miller 의 식은 해의 유일성 문 제가 없이 모든 주파수에 대하여 해가 존재하는 것을 보일 수 있다.

경계요소를 도입하여 경계적분방정식을 이산화 하고 적분을 수행하면 다음과 같은 시스템 방정식 을 얻을 수 있다.

HP=GV_n (5)

위 식에서 행렬 H 와 G 는 주파수의 함수이고 복 소값을 갖는 비대칭 행렬이며 벡터 P 와 V_n는 각 경계요소의 절점에서의 압력과 법선방향 속도성분 으로 구성된 벡터이다. 식 (5)에 경계조건을 대입 하고 정리하면 절점에서의 미지변수를 계산할 수 있다.⁽¹⁵⁾

2.2 유체력의 표현과 구조-유체 연성해석 구조물에 작용하는 유체력을 표현하기 위하여 우선, 구조물의 k 번째 절점이 l 방향으로 단위속도 를 가질 때 구조물의 표면에 형성되는 음압분포를 구하면, 식 (5)로부터 다음과 같이 된다.

-1 , 1, 2,3, 1, ,

kl = k th col₋ ⋅nkl l= k= N

P H G ⋯ (6)

위 식에서 P_kl은 k 번째 절점이 l 방향으로 움직였 을 때 각 경계절점에서 형성되는 음압벡터이며

nkl은 k 번째 절점에서 법선단위벡터의 l 방향 성 분이다. N 은 전체 경계절점의 수이다. 식 (6)에 의 해서 결정된 음압분포에 의해 작용하는 힘은 등가 에너지 개념을 이용하여 각 절점에 작용하는 힘 (nodal force)로 다음과 같이 변환 할 수 있다.

I I 1

N f

jk kl j j ikl i j I

i

d P n d

φ φ φ

Γ Γ =

 

= Γ =   Γ

∑ 

∫ ∫

f P n (7)

위 식에서 f_jk^f 는 k 번째 노드가 단위 속도로 움직 일 때 j 번째 노드에 작용하는 유체력을 의미한다.

φ는 형상함수(shape function)을 의미한다.

이제 k 번째 노드의 조화변위 u_k에 의한 유체력 을 고려하고 속도에 비례하는 항과 가속도에 비례 하는 항으로 나누어 써보면 다음과 같은 식을 쓸 수 있다.

2

f f

jk k jk

f f

k jk k jk

i u

u i u

ω

ω ω

=

≡ + −

F f

M C (8)

위 식에서 M^f_jk와 C^f_jk는 각각 유체에 의한 부가수 질량 행렬(added mass matrix)과 감쇠행렬(added damping coefficient)로 정의된다. 식 (8)과 식 (7)을 비교하면 부가수 질량과 감쇠 행렬은 다음 식으로 표현될 수 있다.

Im( ) / Re( )

f f

jk jk

f f

jk jk

ω

= −

= −

M f

C f (9)

위 식에서 Im 와 Re는 각각 허수부와 실수부를 의미한다. 그러므로 식 (7)에 의하여 유체력을 계 산하면 이 유체력의 실수부와 허수부로부터 부가 수 감쇠 및 질량행렬을 얻을 수 있다. 이러한 유 체력의 표현식은 구조-유체 연성구조물의 해석없 이 유체부분만의 해석으로 얻어지는 것을 주목할 필요가 있다. 즉 구조부분과 관계없이 별도의 해 석으로 부가수 질량과 부가수 감쇠 행렬을 계산할 수 있다.

유체력을 고려한 구조물의 응답을 계산하기 위 해서는 구조부분을 유한요소법을 이용하여 모델링 하고 이를 각각 질량, 감쇠, 강성행렬로 나타내고 유체력에 의한 부가수 질량 및 감쇠를 고려하여야

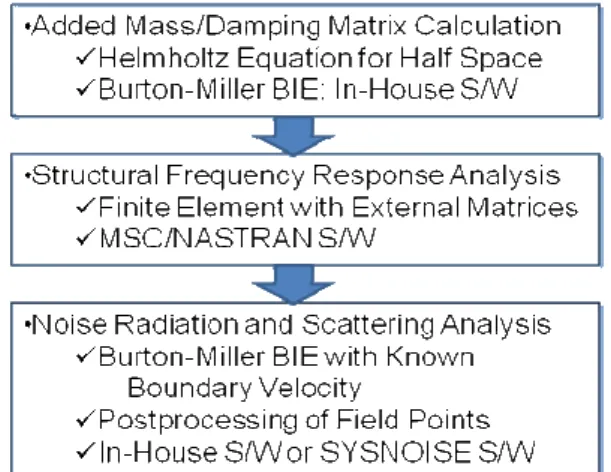

Fig. 2 Flow chart for calculation of underwater radiated noise

한다. 이는 다음과 같은 식으로 정리할 수 있다.

[ 2

]

s f s f

jk jk jk jk

s f s

jk jk k j

ω iω

− +

+

(M + M ) (C + C )

(K + K ) u = F (10)

위 식에서 행렬 K 는 강성행렬을 의미하고 상첨자 s 와 f 는 각각 구조부분에 대한 행렬과 유체부분 에 대한 행렬을 의미한다. 식 (10)은 일반적인 구 조물의 운동방정식과 동일하며 이를 이용하여 고 유값해석 및 주파수응답해석 등을 상용소프트웨어 를 사용하여 수행할 수 있다.

2.3 수중 방사소음의 계산

Fig. 1 과 같이 구조물이 유체에 잠겨있는 경우 에 대하여 구조물의 진동으로 인한 방사소음의 계 산은 식 (10)을 이용하여 유체력을 고려한 구조물 의 주파수 응답해석을 수행한 후, 구조물 표면에 서의 속도응답을 계산하면 2.1 절의 경계적분 방정 식을 이용하여 경계면에서의 음압을 계산할 수 있 다. 경계면의 음압을 계산하면 다음과 같이 유체

Fig. 5 Ribbed cylinder problem

영역점에서 적용되는 경계적분 방정식을 이용하여 영역점에서의 음압을 계산할 수 있다.

( ) ,

I

n a

p x i v p d x

ρω n

Γ

 ∂Ψ 

= −∫ Ψ + ∂  Γ ∈ Ω ⁽¹¹⁾

이 경우 부가수 질량 및 감쇠 행렬을 구하기 위한 경계요소 시스템행렬과 동일한 시스템 행렬이 구 성되고 경계조건만이 다른 경우에 해당하게 되어 시스템 행렬을 다시 계산할 필요가 없이 빠르게 수중에서의 음압응답을 계산할 수 있다. Fig. 2 에 수중 방사소음을 계산하는 절차를 그림으로 정리 하였다.

3. 수치해석 예제 및 토론

3.1 진동하는 구 문제

Burton 과 Miller 의 경계적분 방정식을 만족하는 유체에서의 음압분포를 계산하기 위하여 8 절점을 갖는 이차 사각형요소를 사용하는 경계요소해석 소프트웨어를 개발하였다. 개발된 소프트웨어의 정확성을 검증하기 위하여 해석해가 존재하는 진 동하는 구 문제(pulsating sphere problem)를 풀었다.

경계요소분할은 Fig. 3 과 같이 96 개의 8 절점 사 각형요소를 사용하여 구를 분할하였고 해석결과를 Fig. 4 에 나타내었다. 그림에서 보듯이 Burton 과 Miller 경계적분방정식을 이용한 경계요소해석은 해석해를 매우 잘 재현하고 있다. 또한 식 (2)로 표현되는 기존의 경계적분방정식을 이용한 경계 요소 해석시 나타나는 해의 불안전성도 보이지 않 는 것을 볼 수 있다.

Fig. 3 Boundary element mesh for the pulsating sphere problem

0 200 400 600 800 1000

-100 0 100 200 300 400 500

Sound Pressure[Pa]

Frequency[Hz]

Analytic Solution Conventional BIE Burton-Miller BIE real part

imaginary part

Fig. 4 Boundary element analysis results for the pulsating sphere problem

3.2 수중 실린더 문제

Fig. 5 는 물속에 잠겨있는 실린더 문제⁽¹⁴⁾를 보 여주고 있다. 실린더는 철로 이루어져 있으며 7 개 의 원형 리브로 보강되어 있다. 실린더 내부 중앙 의 리브에 가진기가 설치되어 있어 원주방향으로 1 파운드의 힘을 258 Hz 의 주파수로 가진하고 있 다. 실린더 각 부위의 두께와 크기는 Fig. 5 에 도 시되어 있다. 각 부분의 물성값은 Table 1 에 정리 하여 표시하였다.

실린더의 주파수 응답과 수중 방사소음을 계산 하기 위하여 실린더의 표면만을 경계요소로 모델 링한 후 경계적분방정식을 이용하여 부가수 질량 행렬 및 감쇠 행렬을 구하고, 유한요소 해석 상용 소프트웨어인 MSC/NASTRAN 으로 실린더의 구조 물을 모델링하여 강성, 질량행렬을 계산하, 사전 계산된 부가수 질량 및 감쇠 행렬을 구조물의 강 성 및 감쇠행렬에 더하여 구조물의 응답을 구하였 다. 또한, 구조물의 진동에 의한 수중 방사소음을 계산하기 위하여 구조물 표면에서의 속도 응답을 구하고 이를 경계조건으로 하여 수중에서의 음압 을 구하였다. 수치해석을 위한 경계요소 모델은 268 개의 8 절점 사각형요소(806 절점)로 모델링 하였으며, 실린더는 408 개의 CQUAD8 요소(1226 절점)로 모델링 하였다. Table 2 에 유체력을 고려한

경우에 고유주파수를 계산하여 표기하고 유체가 없는 경우와 MSC/NASTRAN 의 가상질량(virtual mass) 기능을 이용하여 계산한 경우와 비교하였다.

NASTRAN 의 가상질량 기능은 유체를 점성이 없 는 비압축성 유체로 가정하고 유체력을 계산하는 방법으로 4 절점 사각형요소만을 지원한다. 표를 보면 유체력을 고려하는 경우 유체력을 고려하지 않는 경우에 비하여 고유주파수가 거의 반으로 떨 어지는 것을 볼 수 있어 수중 구조물의 경우 구조 -유체 연성해석이 필요함을 알 수 있고, 비압축성 유체를 가정하는 NASTRAN 결과에 비하여 고유 주파수 강하폭이 매우 커서 비압축성 유체로 가정 하는 것의 한계를 보여주고 있다. Fig. 7 에는 실린 더의 가진점에서의 임피던스를 계산하여 주파수의 함수로 그리고 다른 방법과 비교하였다. 그림을 보면 유체력을 고려하는 경우 그 주파수 응답특성 이 유체의 영향으로 저주파수로 이동하는 특성이 확연하게 드러난다. Fig. 8 에는 1 파운드의 가진력 으로 258Hz 에서 가진했을 때 실린더의 강제진동 형상을 그렸다. 유체력을 고려하지 않았을 때는 원주방향으로 3 절모드 형상을 갖는 2 번째 모드형 Table 1 Material properties of the ribbed cylinder

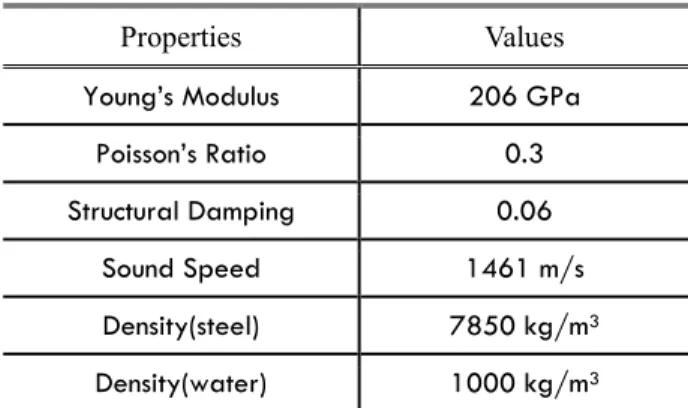

problem

Properties Values Young’s Modulus 206 GPa

Poisson’s Ratio 0.3 Structural Damping 0.06

Sound Speed 1461 m/s Density(steel) 7850 kg/m³ Density(water) 1000 kg/m³ Table 2 Eigenfrequencies of the ribbed cylinder problem

Method Mode 1 Mode 2 Mode 4 No Fluid 207.6 238.4 415.0 Virtual Mass

(MSC/NASTRAN) 170.3 195.3 335.4 Present

Formulation 106 131 239

Fig. 6 Modes shapes of the ribbed cylinder (1^st, 2^nd, and 4^th modes)

100 200 300 400 500

80 100 120 140

Impedance(dB, ref=1 Ns/m)

Frequency[Hz]

No fluid : CQUAD8 408 ele.

Virtual Mass(NASTRAN) BE/FE Coupled: B-M Formulation

Fig. 7 Point impedance for the ribbed cylinder problem

상에 가까운 모습으로 진동하고 있는 것으로 해석 되나, 유체력을 고려하는 경우는 고유주파수가 강

하하여 4 번째 모드형상에 가까운 모습으로 진동 하는 것으로 나타나 유체력의 고려 유무에 따라 진동형상이 크게 차이가 있음을 알 수 있다. Fig. 9 에는 258Hz 로 가진시 구조물의 진동으로부터 발 생하는 수중방사소음을 R=240’ 을 갖는 원주상에 서 계산하고 그 결과를 참고문헌⁽¹⁴⁾과 비교하였다.

그림을 보면 본 연구의 결과는 참고문헌⁽¹⁴⁾의 결 과를 매우 유사하게 재현하고 있어 본 연구의 정 식화 및 실행과정에 대한 유효성을 잘 보여주고 있다.

4. 함정 수중방사소음에의 응용

제안된 수중방사소음 해석과정을 함정의 장비에 서 수중으로 방사되는 소음의 해석에 응용하기 위 하여 한 함정을 선정하고 감속기어 받침대에 대하 여 수중방사소음을 해석하였다. 이 함정의 감속기 어는 모두 10 개의 받침대로 이루어져 있으며 이 받침대를 포함하는 함정 중앙부를 모델링하고 구 조와 유체의 연성을 고려하였다. 함정 구조물의 유한요소 모델은 Fig. 10(a)에 보였다. 이 유한요소 (a) No fluid case

(b) Fluid-structure coupled case

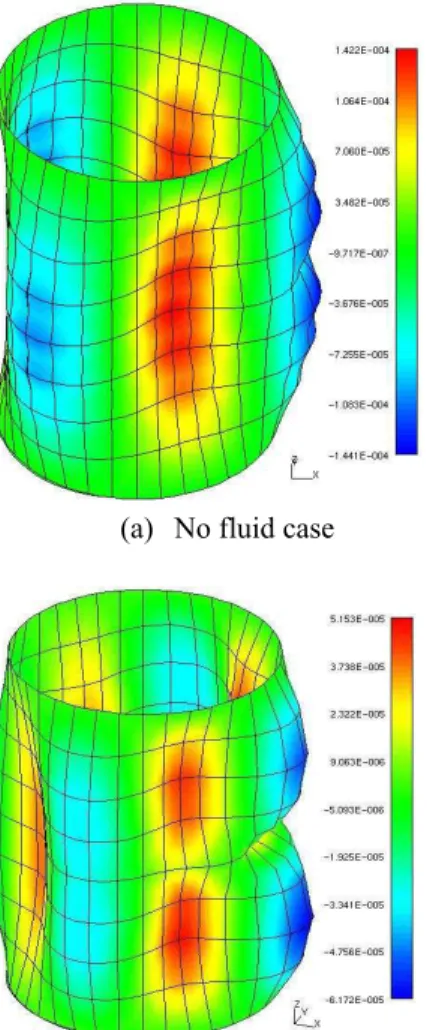

Fig. 8 Operational delfection shapes of the ribbed cylinder problem at 258 Hz

0 20 40 60 80 100

0 30 60 90

120

150

180

210

240

270

300 330 0

20

40

60 80

100

Experiment Burton-Miller BIE Zhou's Results[14]

Fig. 9 Underwater radiated noise of the ribbed cylinder problem at 258 Hz

(a) Finite element model for a ship

(b) Boundary element model Fig. 10 FE/BE coupled analysis model for a ship

모델은 28,048 개의 절점으로 이루어져 있다. 유한 요소 모델은 감속기어 받침대 부분을 상세 모델링 하고 이와 연결되는 구조물의 일부분을 모델링하 였다. 수중방사소음 계산을 위한 경계요소해석 모 델은 Fig. 10(b)에 나타내었다. 경계요소해석 모델 은 구조모델의 외부면을 이루는 요소를 추출하여 얻어졌으며 함정 접수면을 기준으로 접수면 이하 만 모델링하였다. 경계요소 모델은 2415 개의 절점 과 2405 개의 삼각형/사각형 평면 요소로 모델링하 였으며 이 중 접수면을 이루는 부분은 1831 개의 절점, 1876 개의 요소로 이루어져 있다. 경계요소 해석은 기존의 경계적분방정식을 사용하여 부가질 량과 수중 방사소음을 계산하였다. 접수면의 위치 는 z=-1 m 부분이다. 수중 방사소음의 계산은 각 마운트의 한 점에 1 N 의 힘을 가했을 때, 구조물 의 접수면에서의 속도를 계산하고 이를 경계적분

방정식의 입력으로 사용하여 수중방사소음을 구하 였다. Fig. 11 에는 1 번 받침대를 가진한 경우 150 Hz 에서 접수면의 속도분포와 이로부터 계산된 수 중방사소음 분포의 예를 그렸다. Fig. 11 의 수중방 사소음을 함정의 바닥면에서 수직방향으로 1 m 떨 어진 부분의 평면에 대하여 직경 100 m 의 원형평 면에 대하여 도시하였다(사각형은 함정의 위치를 나타냄). 그림을 보면 받침대로 입력된 결과로 발 생된 구조면의 진동이 수중소음으로 전파되는 과 정이 잘 나타나 있음을 볼 수 있다.

5. 결 론

본 논문에서는 유체에 잠겨있는 수중 구조물의 유체-구조 연성해석을 위한 유한요소/경계요소 해 석 방법을 제안하고 수치예제를 통하여 그 특성을 살펴보았다. 제안된 방법은 유체력을 Burton 과 Miller 경계적분방정식을 사용하는 경계요소법을 이용하여 부가수 질량 및 감쇠행렬로 표현하고, 이를 사용 유한요소 소프트웨어의 구조해석 기능 과 연계하여 유체력을 고려한 구조해석을 수행하 고, 계산된 유체표면에서의 속도분포를 이용하여 수중에서의 구조기인 방사소음을 계산하는 방법으 로서, 유체부분의 해석시 해의 유일성문제로 인한 수치해의 불안정성이 없이 상용 유한요소해석 소 프트웨어를 이용할 수 있다는 장점이 있다. 또한, 수치예제로서 수중 구조물의 주파수 응답의 해석 을 통하여 유체력의 고려는 수중 구조물의 주파수 응답에 매우 큰 변화를 주며, 수중 구조물의 진동 이나 구조기인소음의 해석시 유체-구조의 연성해 석이 필요함을 보였다. 또한 제안된 해석방법을 실제 함정의 받침대로부터 수중으로 방사되는 소 음의 해석에 적용함으로써 실제 문제에 적용될 수 있음을 보였다.

후 기

이 논문은 2010 년도 정부(교육과학기술부)의 재원으로 한국연구재단의 기초연구사업 지원을 받아 수행된 것임(과제번호 2010-0023464)

참고문헌

(1) Marcus, M. S., 1978, "A Finite-Element Method Applied to the Vibration of Submerged Plates,”

Journal of Ship Research, Vol. 22, No. 2, p. 6.

(2) Mathews, I. C., 1986, "Numerical Techniques for Three-Dimensional Steady-State Fluid-Structure (a) Structural velocity on wet hull surface

(b) Underwater radiated noise on a surface under 1 m away from the bottom

Fig. 11 Underwater radiated noise analysis results due to foundation 1 excitation at 150 Hz

Interaction,” The Journal of the Acoustical Society of America, Vol. 79, No. 5, pp.1317~1325.

(3) Chen, L., 1963, "Sound Radiation from an Arbitrary Body,” J. Acoust. Soc. Am., Vol. 35, No. 10, pp.1626.

(4) Schneider, S., 2008, "FE/FMBE Coupling to Model Fluid–Structure Interaction,” International Journal for Numerical Methods in Engineering, Vol. 76, No. 13, pp.2137~2156.

(5) Everstine, G. C., Henderson, F. M. and Schuetz, L. S., 1988, "Coupled Finite Element/Boundary Element Approach for Acoustic Radiation and Scattering,” The Journal of the Acoustical Society of America, Vol. 84, No. S1, pp.S58~S58.

(6) Everstine, G. C., 1991, "Prediction of Low Frequency Vibrational Frequencies of Submerged Structures,”

Journal of Vibration and Acoustics, Vol. 113, No. 2, pp.187~191.

(7) Tong, Z., Zhang, Y., Zhang, Z. and Hua, H., 2007,

"Dynamic Behavior and Sound Transmission Analysis of a Fluid-Structure Coupled System Using the Direct- BEM/FEM,” Journal of Sound and Vibration, Vol. 299, No. 3, pp.645~655.

(8) Mackerle, J., 1999, "Fluid-Structure Interaction Problems, Finite Element and Boundary Element Approaches A Bibliography (1995-1998),” Finite Elements in Analysis and Design, Vol. 31, No. 3, pp.231~240.

(9) Brunner, D., Junge, M. and Gaul, L., 2009, "A Comparison of FE–BE Coupling Schemes for Large- Scale Problems with Fluid–Structure Interaction,”

International Journal for Numerical Methods in Engineering, Vol. 77, No. 5, pp.664~688.

(10) Zhou, Q., Zhang, W. and Joseph, P. F., 2001, "A New Method of Determining Acoustic Added Mass and Damping Coefficient of Fluid-Structure

Interaction,” Practical Design of Ships and Other Floating Structures: Proceedings of the Eighth International Symposium on Practical Design of Ships and Other Floating Structures, Vol. 2, No.

pp.1185~1195.

(11) Deruntz, J. A. and Geers, T. L., 1978, "Added Mass Computation by the Boundary Integral Method,”

International Journal for Numerical Methods in Engineering, Vol. 12, No. 3, pp.531~550.

(12) Yang, J., 1990, "Comparison of Added Mass Modelling for Ships,” Mechanical Engineering, Vol.

MS, No. pp.96.

(13) Luu, V. C., 1991, "Boundary-Integral Formulation for Three-Dimensional Fluid-Structure Interaction,”

Department of Aronautics and Astonautics, Vol. MS, No.

(14) Zhou, Q. and Joseph, P. F., 2005, "A Numerical Method for the Calculation of Dynamic Response and Acoustic Radiation from an Underwater Structure,”

Journal of Sound and Vibration, Vol. 283, No. 3-5, pp.853~873.

(15) Wu, T. W., 2000, Boundary Element Acoustics : Fundamental and Computer Codes, WIT Press, (16) Liu, Y. and Rizzo, F. J., 1992, "A Weakly Singular

form of the Hypersingular Boundary Integral Equation Applied to 3-D Acoustic Wave Problems,” Computer Methods in Applied Mechanics and Engineering, Vol.

96, No. 2, pp.271~287.

(17) Burton, A. J. and Miller, G. F., 1971, "The Application of Integral Equation Methods to the Numerical Solution of Some Exterior Boundary-Value Problems,” Proceedings of the Royal Society of London. Series A, Mathematical and Physical Sciences, Vol. 323, No. 1553, pp.201~210.
