유동해석 및 모델 시험을 통한 U-tube형 부유식 파력발전장치의 설계 및 성능 검증에 관한 연구

(1)

저작자표시-비영리-변경금지 2.0 대한민국 이용자는 아래의 조건을 따르는 경우에 한하여 자유롭게 l 이 저작물을 복제, 배포, 전송, 전시, 공연 및 방송할 수 있습니다. 다음과 같은 조건을 따라야 합니다: l 귀하는, 이 저작물의 재이용이나 배포의 경우, 이 저작물에 적용된 이용허락조건 을 명확하게 나타내어야 합니다. l 저작권자로부터 별도의 허가를 받으면 이러한 조건들은 적용되지 않습니다. 저작권법에 따른 이용자의 권리는 위의 내용에 의하여 영향을 받지 않습니다. 이것은 이용허락규약(Legal Code)을 이해하기 쉽게 요약한 것입니다. Disclaimer 저작자표시. 귀하는 원저작자를 표시하여야 합니다. 비영리. 귀하는 이 저작물을 영리 목적으로 이용할 수 없습니다. 변경금지. 귀하는 이 저작물을 개작, 변형 또는 가공할 수 없습니다.

(2)

공학박사 학위논문

유동해석 및 모델 시험을 통한 U-tube형

부유식 파력발전장치의 설계 및

성능 검증에 관한 연구

A study on the design and performance verification of

U-tube type floating wave energy converter

by CFD and model test

지도교수 이 영 호

2018년 2월

한국해양대학교 대학원

기 계 공 학 과

김 병 하

[UCI]I804:21028-200000014596

(3)

본 논문을 김병하의 공학박사 학위논문으로 인준함.

위원장 조 종 래 (인)

..

위 원 김 유 택 (인)

..

위 원 최 영 도 (인)

..

위 원 황 태 규 (인)

..

위 원 이 영 호 (인)

..

2017년 12월 27일

한국해양대학교 대학원

(4)

목 차

List of Tables ··· iv List of Figures ··· vi Abstract ··· xi 1. 서 론 1.1 ··· 1 1.1.1 ··· 4 1.1.2 ··· 5 1.1.3 ··· 9 1.2 ··· 11 1.2.1

PTO

··· 13 1.2.2 ··· 14 1.2.3 ··· 15 2. 2.1 ··· 16 2.1.1 ··· 18 2.1.2

U-

··· 21 2.1.3 ··· 23 2.1.4 ··· 24 2.1.5

Rolling

··· 25

(5)

3. 3.1 ··· 26 3.2 설 ··· 28 3.3 ··· 29 3.4 실해역 시험 장소의 파랑일률 산정 ··· 33 4.

PTO

4.1

PTO

··· 36 4.2

-

CFD

··· 49 5. 5.1

1:20 scale

··· 52 5.2

20W

··· 54 5.2.1 ··· 54 5.2.2 ··· 54 5.2.3 ··· 57 5.2.4 실험 케이스 ··· 59 5.2.5 실험 결과 (정현파) ··· 59 5.2.6 실험 결과 (불규칙파) ··· 66 5.3 5.3.1 실험장치 제작 및 설치 ··· 69 5.3.2 실험 결과 ··· 73 6. 6.1

PTO

··· 77 6.1.1

PTO

··· 77 6.1.2

PTO

··· 79 6.1.3

PTO

··· 80 6.1.4

PTO

.

··· 81

(6)

6.1.5

Pitching

.

PTO

··· 89 6.2 ··· 91 6.2.1 ··· 94 6.2.2 ··· 100 6.3 ··· 102 6.4

PTO

··· 104 6.5 ··· 107 6.5.1

통신 모듈

··· 110 6.5.2 ··· 112 6.6 ··· 114 6.7 ··· 117 7. 결 론 ··· 121 8. 참고 문헌

(7)

List of Tables

Table 1.1

List of wave energy R&D project in worldwide

··· 7

Table 1.2

List of wave energy R&D project in Korea

··· 10

Table 1.3

Technical output of phases (EMEC, 2009)

··· 12

Table 3.1

Wave measuring information

··· 30

Table 4.1

Blade parameters

··· 30

Table 4.2

Turbine performance test condition at no load condition

··· 38

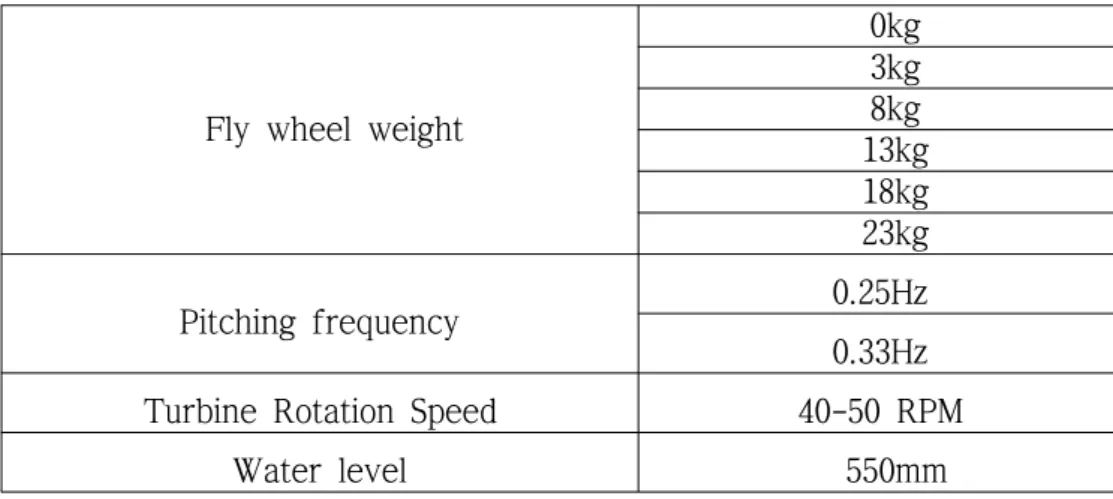

Table 4.3

Turbine performance test condition at load condition

··· 38

Table 4.4

Wave reconditions using the linear wave theory and the

.

calculated results

··· 51

Table 5.1

Measuring parameters

··· 55

Table 5.2

Design parameter of 20W model test

··· 56

Table 5.3

Wave tank specifications

··· 57

Table 5.4

Calibration variable

··· 58

Table 5.5

No-load test results according to T

P··· 61

Table 5.6

No-load test results according to H

s··· 62

Table 5.7

Load test results (T

P

= 2s, H

S

= 103mm)

··· 63

Table 5.8

Load test results (T

P

= 2s, H

S

= 178mm)

··· 64

Table 5.9

Load test results (T

P

= 2s, H

S

= 256mm)

··· 64

Table 5.10 L

oad test results (T

P

= 2.3s, H

S

= 165mm)

··· 65

Table 5.11 L

oad test results (T

P

= 2.3s, H

S

= 288mm)

··· 65

(8)

Table 5.13

Optimum length of WEC device for operation at different

.

wave conditions

··· 76

Table 6.1

Real sea model parameter for PTO analysis

··· 78

Table 6.2

Mesh statistics for real sea PTO numerical model

··· 79

Table 6.3

Boundary condition for real sea PTO numerical model

··· 80

Table 6.4

General specifications of floater

··· 97

Table 6.5

Mooring specifications

··· 101

Table 6.6

1kW generator specifications (Seoyoung tech. co)

··· 105

(9)

List of Figures

Fig. 1.1

Annual global gross theoretical wave power for all world waves

grid points worldwide (Gunar Mo̸rk, et al., 2011)

··· 2

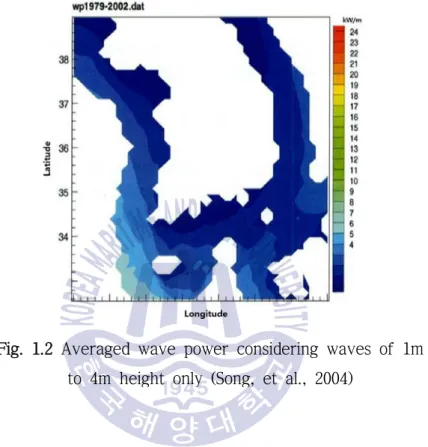

Fig. 1.2

Averaged wave power considering waves of 1m to 4m height

only (Song, et al., 2004)

··· 4

Fig. 1.3

Wave power market, global, installed capacity, MW, 2015~

2030 (Global Data, 2012)

··· 5

Fig. 1.4

Various prototype wave energy converters in worldwide

··· 8

Fig. 1.5

Various prototype wave energy converters in korea

··· 10

Fig. 1.6

Concept graphic of FWEC with double hull structure

··· 12

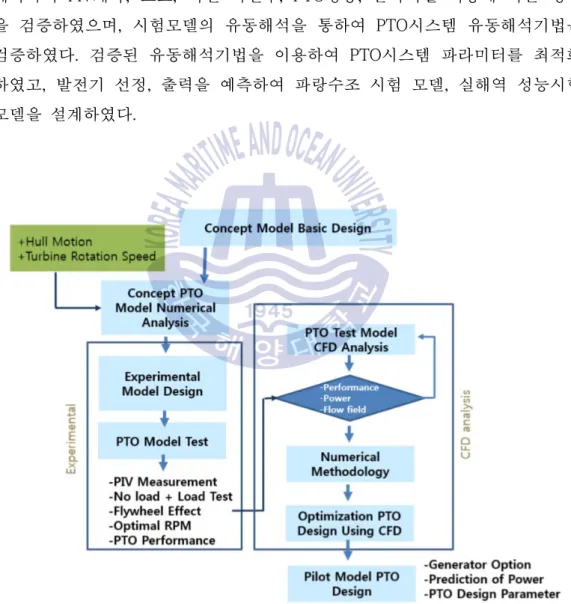

Fig. 1.7

Design methodology of PTO system

··· 13

Fig. 1.8

Design methodology of hydrodynamic and mooring system

···· 14

Fig. 1.9

Flow chart of experimental

··· 15

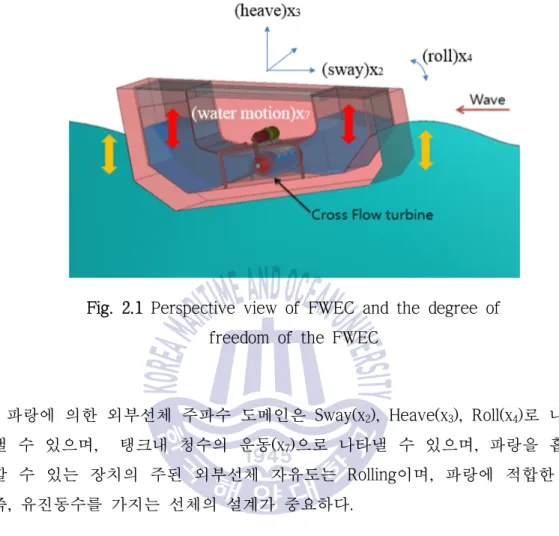

Fig. 2.1

perspective view of FWEC. the degree of freedom of the

FWEC

··· 17

Fig. 2.2

Movements of a floating body in contact with a fluid

··· 18

Fig. 2.3

U-shape tank dimension, passive U-tank mathematical model

(Lloyd's method, 1989)

··· 23

Fig. 3.1

Pilot chart (25000:1)

··· 27

Fig. 3.2

Numerical water depth map (25000:1) -water depth : 7m

··· 27

Fig. 3.3

Hybrid generating buoy (Oh, et al., 2010)

··· 28

(10)

Fig. 3.5 Time series graph of H

s

(2015.03.26.~2015.08.01.) ·

·

· · 31

Fig. 3.6 Distribution of H

s

(2015.03.26.~2015.08.01.) ·

·

· · 31

Fig. 3.7 Time series graph of T

p

(2015.03.26.~2015.08.01.) ·

·

· · 32

Fig. 3.8 Distribution of T

P

(2015.03.26.~2015.08.01.) ·

·

· · 32

Fig. 3.9 Distribution of P

w

(2015.03.26.~2015.08.01.) ·

·

· · 34

Fig. 3.10 Monthly average wave energy (2015.03.26.~2015.08.01.) ·

·

· · 35

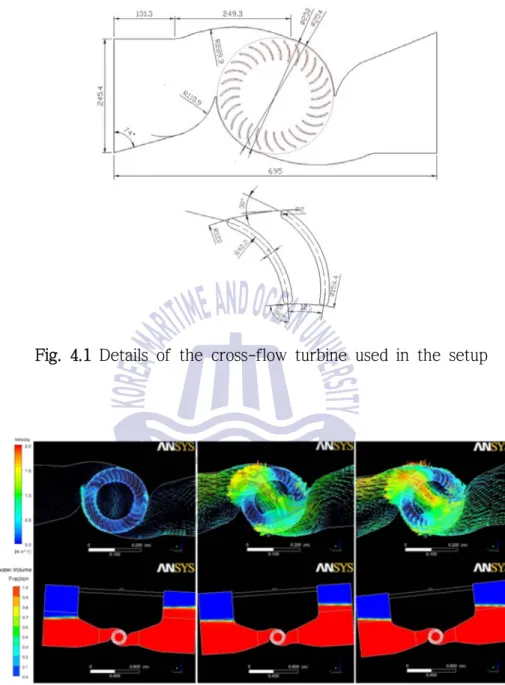

Fig. 4.1 Details of the cross-flow turbine used in the setup ·

·

· · 42

Fig. 4.2 Water velocity vector and water volume fraction at various

.

time step at concept model ·

·

· · 42

Fig. 4.3 Geometric details of the double-hull of the device ·

·

· · 43

Fig. 4.4 Picture of the device on the ocean simulator ·

·

· · 43

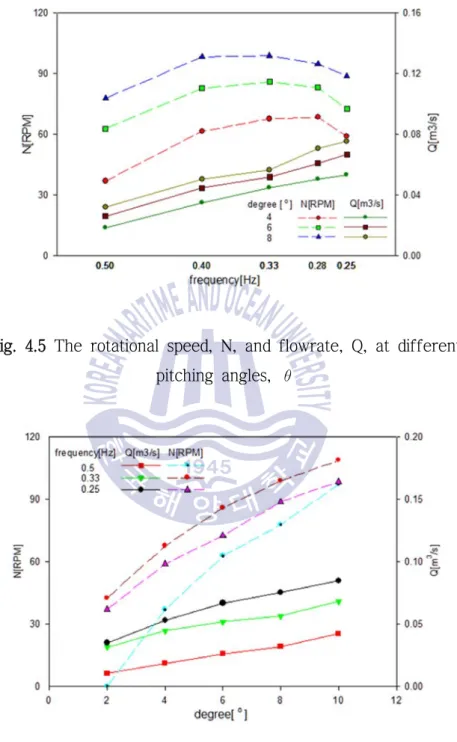

Fig. 4.5 The rotational speed, N, and flowrate, Q, at different pitching
