Thermo-Mechanical Reliability of TSV based 3D-IC

(1)

TSV 기반 3차원 소자의 열적-기계적 신뢰성

윤태식·김택수^† 한국과학기술원 기계공학과

Taeshik Yoon and Taek-Soo Kim^†

Department of Mechanical Engineering, Korea Advanced Institute of Science and Technology (KAIST), 291, Daehak-ro, Yuseong-gu, Daejeon 34141, Korea

(Received March 8, 2017: Corrected March 14, 2017: Accepted March 21, 2017)

Abstract: The three-dimensional integrated circuit (3D-IC) is a general trend for the miniaturized and high-performance electronic devices. The through-silicon-via (TSV) is the advanced interconnection method to achieve 3D integration, which uses vertical metal via through silicon substrate. However, the TSV based 3D-IC undergoes severe thermo-mechanical stress due to the CTE (coefficient of thermal expansion) mismatch between via and silicon. The thermo-mechanical stress induces mechanical failure on silicon and silicon-via interface, which reduces the device reliability. In this paper, the thermo-mechanical reliability of TSV based 3D-IC is reviewed in terms of mechanical fracture, heat conduction, and material characteristic. Furthermore, the state of the art via-level and package-level design techniques are introduced to improve the reliability of TSV based 3D-IC.

Key words: Through-Silicon-Via, Coefficient of Thermal Expansion, Thermal conductivity, Fracture, Reliability

1. 서 론

실리콘 기반 트랜지스터가 발명된 후 지난 반 세기 동 안, 반도체 집적회로는 무어의 법칙(Moore’s law)에 따라 비약적인 성능 향상이 되어왔다. 미세 공정 기술의 발전 과 동시에 반도체의 집적도 또한 증가 되었으며, 최근 10 nm 급의 메모리 반도체가 양산에 성공하였다. 하지만 공정이 미세화 될수록, 패터닝 공정의 복잡성에 따른 수 율 감소 및 생산 비용이 증가하게 되며, 더욱이 반도체 및 유전체 재료 고유의 물리적인 한계에 직면하게 된다.

최근 고 집적회로를 만들기 위하여, 칩을 3차원으로 적 층하는 방법이 활발히 연구 및 적용 되고 있다. 이러한 3 차원 적층된 칩의 경우, 단위 면적당 집적도를 적층 수에 비례하여 올릴 수 있으며, 전기적으로는 칩 간의 인터커 넥션 길이가 짧아지게 되어 신호 및 전력의 효율적인 전 달이 가능하다. 칩의 3차원 적층을 위하여 와이어 본딩^1,2), 플립 칩^3,4) side termination⁵⁾ 등의 기술을 사용하며, 최근 에는 TSV(Through Silicon Via)기술이 주목받고 있으며 중점적으로 개발되고 있다.

TSV란, 두께 방향으로 형성된 실리콘 관통 비아를 이 용하여, 3차원으로 적층된 칩들을 전기적으로 연결하는 기술을 말한다.^6-10) 동종 혹은 이종의 소자들이 적층될 수 있으며, 이를 통해 고 집적도를 가지는 소자^11,12)및 다 기 능을 가지는 시스템(SiP, System in Package)^13-15)을 구현 할 수 있다. 전기적인 관점에서는, 칩 간의 인터커넥션 길 이를 획기적으로 줄일 수 있으며, 이를 통해 고속 신호 전 달 및 전력 소모를 절약 할 수 있는 장점이 있다. TSV는 칩 내에 2차원 형태로 배열할 수 있으며, 따라서 1차원 형태로 배열된 와이어 본딩 보다 훨씬 높은 입/출력 밀도 를 가질 수 있다.

TSV를 제작하기 위한 공정은 Fig. 1과 같이, 1) 비아 천 공(Via drilling), 2) 비아 충진(Via filling), 3) 칩 접합(Chip/

wafer bonding), 4) 박막 화(thinning) 의 네 가지 공정으로 나눌 수 있다. 이때 비아 공정을 먼저 진행하느냐, 나중 에 진행하느냐에 따라 Via-first, Via-last 공정으로 분류 되 고 있다.

비아 홀을 형성하기 위한 공정인 비아 천공 과정은 주 로, Fig. 2와 같은 DRIE(Deep Reactive Ion Etching)에 기

†Corresponding author E-mail: [email protected]

This is an Open-Access article distributed under the terms of the Creative Commons Attribution Non-Commercial License(http://creativecommons.org/

licenses/by-nc/3.0) which permits unrestricted non-commercial use, distribution, and reproduction in any medium, provided the original work is properly cited.

특집: 3차원 전자패키징 신뢰성

(2)

반한 Bosch 공정¹⁷⁾에 의해 이루어 진다. 이를 통해 고 종 횡 비(aspect-ratio)와 높은 경사면을 가지는 비아를 제작 할 수 있다. 비아를 충진 하기 위해서는 먼저 실리콘 비 아 벽면에 silicon oxide 혹은 nitride 등과 같은 절연 물질 을 화학기상증착법(CVD, Chemical Vapor Deposition)을 이용하여 증착 한다. 비아에 절연층이 완성 된 후, 구리, 텅스텐, 다결정 실리콘 등과 같은 물질을, 전기도금 (electroplating) 혹은 물리기상증착법(PVD, Physical Vapor Deposition) 등과 같은 방법으로 충진 한다. 비아가 형성 된 칩 들을 3차원으로 적층하기 위해서 접합 공정이 필요 하다. 실리콘 산화물을 이용한 oxide 접합, 구리 및 주석을

이용한 metal-metal 접합, 고분자 접착제를 이용한 polymer 접합 등이 적용되고 있다. 칩의 박막화 시에는 Wet-etching, Grinding, CMP(Chemical Mechanical Polishing) 등의 기술 이 적용된다.

Figure 3과 같이, TSV는 CIS(CMOS Image Sensor) 뿐만 아니라, Memory/Logic 소자, 센서, RF 소자 등으로 그 적 용 범위를 넓혀갈 것으로 기대 된다. 하지만 기존 2차원 대비 복잡한 3차원 적층 구조로 인하여 다양한 공정, 기 계적, 열적, 전기적 이슈가 발생되고 있으며 이로 인하여 수율 및 신뢰성이 심각하게 저해되고 있다. 본 연구에서 는 특히 열적-기계적 신뢰성 관점에서의 TSV 기반 3차원 소자를 다루고자 한다.

2. 이론적인 접근 및 분석

TSV 기반 3차원 소자는 다양한 종류의 재료로 이루어 져 있다. 기본적으로 기판 및 반도체로써 역할을 하는 실 리콘 및 비아 충진재인 구리가 있으며, 이들 층 사이에 전 기적인 절연을 하는 SiO2, 구리의 확산을 막아주는 SiN 등의 다양한 층들이 존재한다. 하지만 이러한 재료들의 열팽창계수(Coefficient of Thermal Expansion)는 서로 다 르며 이로 인하여 소자에 온도 변화가 가해질 시 변형 (strain)이 생기게 되며 이로 인해 다양한 형태의 열 응력 이 발생하게 된다. TSV 패키징에 적용되는 대표적인 재 료들의 CTE, Young’s modulus, Poisson 비는 아래 Table 1 과 같다.

Table 1에서 확인할 수 있듯이, 구리는 높은 CTE 를 가 지고 있는 반면 실리콘은 매우 낮은 CTE 를 가지고 있다.

열 변형 및 응력을 제대로 이해하기 위해서는 이러한 CTE 뿐만 아니라, 기계적인 물성 또한 고려되어야 한다. 비아 충진재로 주로 쓰이는 구리의 경우, ductile 한 특성을 가 지고 있으며 소성변형(plastic deformation)이 쉽게 일어난

다.^19-22) 또한 단 결정 실리콘 기판의 경우 방향에 따라 기

계적인 물성이 다른 이방성(anisotropic) 성질을 가지고 있

다.^23,24) 이러한 점을 충분히 고려하여야만 실제와 근접한

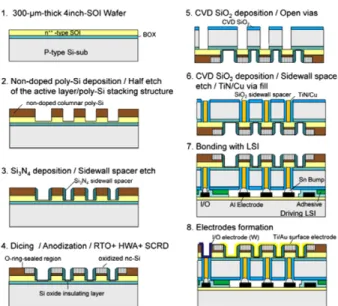

Fig. 1. Schematic illustration of the fabrication process flow of via-last processed TSV plugs.¹⁶⁾

Fig. 2. Schematic of Bosh method. (a) Sidewall passivation using C₄F₈, (b) Silicon isotropic etching using SF₆, (c), (d) SEM images of sidewalls.¹⁷⁾

Fig. 3. TSV starts breakdown per application. (Yole Report, Sep.

2016).

(3)

열-기계적 해석을 수행할 수 있다. 온도에 따른 구리의 소 성 특성은 아래 Table 2와 같다.

이렇게 다양한 열-기계적 특성을 가지고 있는 재료들 에 온도 변화가 가해질 시, 열 변형 및 응력이 가해지게 된다. TSV 소자가 겪는 온도 변화는 크게 공정 시 및 동 작 시로 나누어 진다. Table 3과 같이, 적층, annealing 공 정을 통해 높은 온도가 가해지게 된다.^25,26) 또한, 비록 공 정 시 보다는 낮은 온도이지만, 소자의 동작 시에도 온도 변화가 가해지게 된다. 특히 최근의 전자소자들은 실내 에 국한되지 않고 자동차, 모바일 용 등 다양한 외부 환 경에 노출이 되며, 반복적인 열 하중을 견뎌야만 한다.

앞서 언급 하였듯이 물성 차이와 온도 변화로 인하여 실리콘 비아 주위에 응력이 걸리게 된다.20,25,27-29) 2차원 모델로 단순화 하였을 시, 비아 주위의 실리콘에 걸리는 응력 장은 다음 수식과 같이 나타낼 수 있다.²⁹⁾

(1)

위 수식에서 E는 Young’ modulus, Δα는 CTE mismatch, ΔT는 온도 차이, D는 TSV 의 지름 이다. 두께 방향의 strain 구속이 없다는 가정 하에 만들어진 plane stress 모델 이 며, 비아 주위의 응력 장을 간편하게 예측할 수 있다.

실제 TSV 구조를 모델링 하여 시뮬레이션 한 결과와 2 차원 모델을 적용한 결과를 Fig. 4에 나타내었다. 그 결과 단순화된 2차원 모델로도 3차원 유한요소해석 결과와 유 사한 것을 확인 할 수 있었다. 또한 지름 방향 응력은 인 장 성분이며 접선 방향 응력은 압축 성분인 것을 확인 할 수 있다.

TSV 3차원 소자의 열적-기계적 해석을 위해서는 열 전 도 특성 또한 중요하게 고려되어야 한다. 소자를 3차원으 로 적층 할 수록 소자의 power density 는 비례하여 증가 하는 반면 노출되는 표면적은 큰 변화가 없으므로 열 발 산이 어려워 지게 된다. Figure 5와 같이 이는 소자의 동

σ_rr^Si σ_θθ^Si EΔαΔT --- D2 ^TSV

---2r

⎝ ⎠

⎛ ⎞² –

= –

=

σ_zz^Si = σ_rz^Si = σ_θz^Si = σ_rθ^Si = 0 Table 1. Thermo-mechanical properties of packaging materials.¹⁸⁾

Material E(GPa) CTE(ppm/^oC) Poisson ratio

Cu 110 18 0.34

Ta 183 6.3 0.34

Ti 116 9.4 0.36

SiO₂ 71.4 0.68 0.16

SiN 220 3.2 0.27

Si 130 2.6 0.28

BCB 2.9 50 0.33

Epoxy 3.6 46.2 0.37

Table 2. Temperature-dependent and plastic properties of Cu¹⁹⁾

Temperature(^oC) 27 38 95

Youn’s Modulus(GPa) 121.00 120.48 117.88

Temperature(^oC) 149 204 260

Youn’s Modulus(GPa) 115.24 112.64 110.00

Temperature(^oC) 27

[email protected]ε [email protected]ε

Plastic Curve [email protected]ε

- stress(MPa) vs. strain [email protected]ε [email protected]ε

Table 3. TSV process steps and its temperature.²⁵⁾

Process Step Description Temperature(^oC)

1 TEOS deposition 400

2 Ti barrier layer deposition 375

3 Cu electroplating 25

4 Annealing 200

5 Cooling 25 Fig. 4. Normal stress distribution from TSV center. (a) Radial

stress, (b) Tangential stress.²⁹⁾

(4)

작 온도를 상승시키며 높은 열 변형 및 응력을 야기 한다.

TSV 의 경우 실리콘과 구리의 이종 물질로 이루어져 있기 때문에 등가 열 전도도를 구하여야 한다. Figure 6 는 다양한 비아 형상에 따른 등가 열 전도도를 계산한 것 이다. 구리의 열전도도가 실리콘에 비해 높기 때문에, 피 치가 작을수록 비아의 단면적이 클수록 높은 등가 열 전

도도를 가지는 것을 확인 할 수 있다.^30,31)

열 전도도에 면적, 길이 등과 같은 형상에 관련된 치수 를 고려하면 Fig. 7과 같이 Rja(Junction to Ambient Thermal Resistance) 값을 얻을 수 있다.^31,32) Rja는 전력량에 따른 소자와 대기 간의 온도 차를 나타내는 parameter 이며, 이 를 통해 소자의 동작 온도를 쉽게 계산할 수 있다.

3. 신뢰성 문제

온도 변화에 따른 열 하중 및 재료의 열적-기계적 물성 차이에 기인하여 TSV 소자에 높은 응력 및 변형이 가해 지게 된다. 이러한 열 응력으로 인하여 소자의 기계적, 열 적, 전기적 신뢰성³³⁾이 크게 저해되고 있으며, 이들 문제 들을 다루고자 한다.

Figure 8은 구리, SiO2, 실리콘 다층 구조의 단면에서 온 도 변화가 가해질 시 생기는 변형을 나타낸 것이다. 구리 Fig. 5. Maximum junction temperature vs. Number of stacked

chips.³⁰⁾

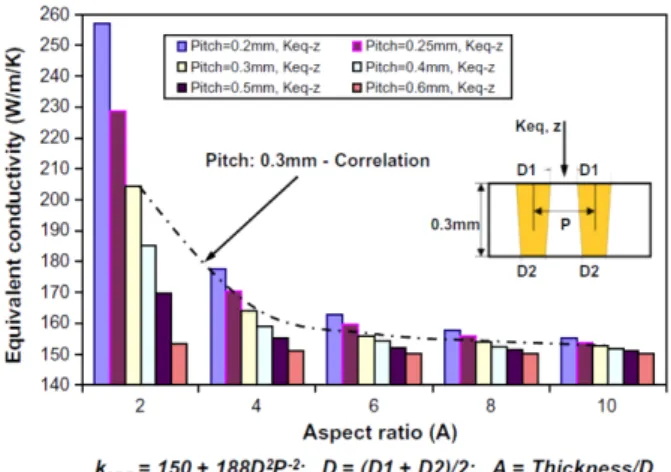

Fig. 6. Equivalent thermal conductivity in normal z-direction.³⁰⁾

Fig. 7. Rja vs. TSV chip thickness.³¹⁾

Fig. 8. Deformation in TSV exaggerated 100×. (a) Heating (b) Cooling.²⁰⁾

Fig. 9. (a) Equivalent plastic strain (b) Shear stress in blind-via at 300^oC (scale factor 50×).¹⁹⁾

(5)

의 높은 CTE 로 인하여, 가열 될 시 구리가 팽창이 되며, 냉각 될 시 수축이 일어나게 된다. Figure 9는 유한요소해 석 툴을 이용하여 blind-via가 가열될 시의 응력 및 변형 을 시뮬레이션 한 결과이다. 그림에서 확인할 수 있듯이, 비아의 모서리 근처에서 소성 변형과, 전단 응력이 집중 되는 것을 알 수 있다.

비아 내부의 구리는 높은 소성변형 특성 때문에 쉽게 파괴(fracture)가 잘 일어나지 않는 반면, 실리콘의 경우 낮은 파괴 인성(fracture toughness) 덕분에 균열 등이 쉽 게 생길 수 있다. 이러한 파괴 특성을 정확히 평가하기 위 해선 응력/변형 해석뿐만 아니라 K_I(mode I stress intensity factor) 을 고려하여야 한다. 균열의 위치, 방향, 크기에 따 른 KI 값은 Fig. 10과 Eq. (2) 로 나타낼 수 있다.²⁵⁾

(2)

여기서 주목할 만한 점은 같은 크기의 균열이라도, 그 방향에 따라 KI값의 부호가 바뀔 수 있다는 점이다. 가 령, 구리가 고온에서 annealing 후 냉각 되었을 시, 비아 의 접선방향으로는 압축 응력이 형성되는 반면 지름방향 으로는 인장 응력이 형성된다.²⁹⁾ 즉, 비아의 접선방향으 로 형성된 균열의 경우 지름방향의 인장 응력의 영향을 받기 때문에, 파괴에 더 취약하다는 점을 확인 할 수 있 다. 실제 3차원 TSV 구조에서 균열을 모델링 한 후 유한 요소해석을 한 결과, 구리와 SiO2계면 및 실리콘 내부 균 열이 파괴에 취약한 것을 확인하였으며¹⁹⁾, Fig. 11과 같이 파괴가 일어난다.

구리와 SiO2 계면에 높은 열-기계적 응력이 가해지게 될 경우, 계면균열뿐만 아니라 sliding이 일어나게 된다.

Fig. 12과 같이 TSV에 반복 열 하중이 가해질 시, 구리의 소성변형으로 인하여 실리콘 바깥으로 돌출되는 것을 확 인 할 수 있다.

TSV 소자의 동작 시, 전력 소모에 의한 발열 및 외부의 온도 변화로 인하여 반복적인 열 하중(Thermal cycle)이 가해지게 된다. 반복 열 하중이 가해지면서, 구리와 절연 층 사이의 계면이 약해지게 되고 심지어 구리 내부에 균 열 void 등과 같은 결함이 형성되게 된다. 이로 인해 전기 저항 및 누설전류가 증가하며 이는 전기적인 신뢰성을 저 해 시킨다.^27,35)

열-기계적 응력은 실리콘의 반도체 특성에 영향을 미친

다. 구리 비아에 의해 실리콘에 걸리는 stress tensor와, piezoresistance matrix를 곱하면 Fig. 13과 같이 mobility 의 변화를 알 수 있다. 비아 주위의 mobility가 크게 변하는 K_I R²B αΔT πa

8d₁d₂³ --- Δ

= θ₁

--- 3θ2 ² ---2

⎝ + ⎠

⎛ ⎞

cos

Fig. 10. Scheme for stress intensity factor calculation²⁵⁾

Fig. 11. Crack growth due to thermomechanical stress. (a) Interfacial crack between copper and silicon, (b) Cohesive crack in silicon.³⁴⁾

Fig. 12. Effect of thermal cycling on Cu-filled TSV (a) as fabricated, (b) after 3 cycles between 25^oC and 425^oC.³⁶⁾

(6)

것을 확인할 수 있으며 특히 p-type 실리콘에서 그 변화 가 큰 것을 확인할 수 있다.²⁴⁾ 또한 열-기계적 응력은 구 리의 electromigration 특성에도 매우 큰 영향을 미치는 것 으로 보고되고 있다.¹⁸⁾

4. 설계 및 최적화

이제까지 3차원 TSV 소자의 열-기계적 신뢰성을 다루 어 보았다. TSV 를 전자소자에 적용시키기 위해서는 이 러한 신뢰성 문제들을 충분히 고려하여 설계를 하여야 하 며, 더 높은 성능 신뢰성을 가질 수 있도록 최적화 하여 야 한다. 본 챕터에서는 TSV 소자의 설계 및 최적화를 할 수 있는 방안들에 대하여 알아보고자 하며, 비아 수준 및 패키징 수준에서 접근하고자 한다.

먼저 비아 수준에서 TSV 소자의 설계 및 최적화 방안 들에 대하여 살펴보고자 한다. 앞서 살펴보았듯이, 비아 에서 절연층과 구리 사이에 높은 응력이 형성되며 이는

계면 균열 및 sliding 을 야기한다. 이러한 열-기계적 응력 을 낮추기 위해 다양한 비아 내부 구조가 제안되었다. 첫 번째 방법은, 비아의 내부를 구리로 완전히 충진하는 것 이 아닌, 비아 벽면 일부만 충진하는 방법이다. 이를 통 해 지름방향 응력과 기판 warpage 등을 최소화 시킬 수 있으며, 구리로 충진되지 않은 곳은 고분자로 채울 수 있

다.^25,28) 두번째 방법은, benzocyclobutene(BCB)과 같은 고

분자 liner층을 덧대어, 실리콘과 구리 사이의 변형 mismatch를 완화시켜주는 것이다. Figure 14에서 확인할 수 있듯이, 2 μm 두께의 고분자 liner 만으로도 열-기계적 응력을 효과적으로 낮출 수 있다.²⁵⁾ Figure 15는 벽면만 구리 도금된 실제 via 사진 이다.

비아에 구리를 충진 시 전기화학반응을 이용한 도금을 수행하게 되는데, 이때 도금 전해액의 성분 및 불순물에 의해 도금된 구리의 기계적 물성이 변화하게 된다. 도금 액에 불순물이 많이 포함되어 있을 경우, 작은 구리 결정 립을 형성하게 된다. 이는 Hall-Petch relation에 의하여 더 높은 항복 강도(yield strength)를 갖게 하며, 열 하중이 가 해질 시 소성변형을 어렵게 만든다. Figure 16에서 확인할 수 있듯이 불순물이 있는 구리의 경우 소성변형이 억제되 어 높은 잔류 응력을 가지는 것을 확인할 수 있으며, 이는 구리/절연층 계면 및 실리콘의 기계적 신뢰성을 저해 시 킨다.³⁷⁾

비아 수준에서 더 나아가 패키징 수준에서의 설계 및 최적화 또한 고려되어야 한다. TSV 소자는 diameter, height, pitch, arrangement 등의 다양한 치수 변수들을 가 지고 있다. Figure 17은 발열 칩이 국부 영역에 집중되어 있을 때 TSV interposer 의 높이에 따른 온도 분포를 나타 Fig. 13. Mobility variation (%) in n-silicon (a), and p-silicon (b);

for a quarter of copper via and proximity.²⁴⁾

Fig. 14. Thermal stress around TSVs with various structures.²⁵⁾

Fig. 15. Cross-section of sidewall plated TSV with polymer filling. (a) Optical, and (b) X-ray image.²⁸⁾

Fig. 16. The biaxial stress reponse of pure Cu (a), and impure Cu (b) under thermal cycling.³⁷⁾

(7)

낸 것이다. TSV 가 얇은 두께를 가질수록, 열이 발산할 수 있는 공간이 충분치 않아 열이 집중된 hot spot을 가지 게 된다.³⁰⁾

소자의 동작시 대부분의 발열이 이루어지는 액티브 컴 포넌트의 배치 또한 중요하다. Figure 18에서 확인할 수 있듯이, 발열원 간의 거리가 좁거나, 가장자리에 위치 할 수록 높은 온도를 가지는 것을 확인할 수 있다.³⁰⁾

TSV 에서 각 비아의 배열 또한 중요하다. 전기적인 관 점에서, 비아의 위치는 배선의 길이를 최소화 하는 방향 에서 설계되어야 한다. 이를 통해 longest path delay(LPD) 를 최소화 하여 소자의 동작 주파수를 올릴 수 있다. 하지 만, 비아의 배열은 열-기계적 관점에서도 고려되어야 한 다. Figure 19와 같이 비아의 배열이 불 규칙 적일수록, 비 아가 좁은 영역에 밀집되고 이로 인해 열-기계적 응력이 집중된다. 따라서, 전기적 및 열-기계적 관점 모두를 고려 한 최적 설계가 필요하다.²⁹⁾

이러한 방법 외에도 열-기계적 신뢰성을 향상시키는 다 양한 방법들이 있다. Microbump를 포함하는 패키징 수준 에서 underfill 에폭시를 이용하여 creep 변형 에너지를 감 소시킬 수 있다.²⁰⁾ SiP 소자에서 열 전도 및 방열을 효율적

으로 하기 위해서는 각 칩의 발열 및 방열 특성을 고려한 칩 적층이 필수적이다.³⁸⁾ 열-기계적 신뢰성을 예측하기 위 한 유한요소해석시, 전기 도금 두께의 불균일 고려^26,39)및 전체 패키징 수준에서의 해석^21,40) 또한 수행되어야 한다.

5. 결 론

본 논문에서는 TSV 기반 3차원 소자의 열적-기계적 신 뢰성에 대하여 다루어 보았다. TSV 소자의 공정 및 동작 시 온도 변화가 가해지며, 이때 실리콘과 비아의 열-기계 적 물성 차이에 기인하여 응력 및 변형이 생긴다. 이로 인 하여 실리콘 내부 및 비아 계면에서 파괴가 일어나며 이 는 3차원 소자의 기계적 및 전기적 신뢰성을 크게 저해 시킨다. 복잡한 다층 구조인 3차원 TSV 소자의 열-기계 적 신뢰성을 예측 및 평가하기 위해서는 유한요소해석의 적용이 필수적이다. 특히 열 전도 및 방열 특성을 고려한 패키지 수준의 해석 모델이 필요하며 이를 통해 소자 동 작 시 열 하중을 명확히 정의할 수 있다. 열-기계적 신뢰 성을 개선시키기 위한 방안으로 위하여 비아 수준에서 liner, side wall plating, 비아 순도 개선 등의 방법을 소개 하였다. 패키징 수준에서는 칩 두께, 발열원 및 비아 배 열 등의 최적화를 통해 열-기계적 신뢰성을 개선시키는 방안을 살펴보았다.

감사의 글

This work was supported by the Wearable Platform Materials Technology Center (2016R1A5A1009926), by the Basic Science Research Program (2015R1A1A1A05001115), the Global Frontier R&D Program on Center for Multiscale Energy System (2014M3A6A7074784) funded by the National Research Foundation under the Ministry of Science, ICT &

Future Planning, and by the Graphene Materials and Components Development Program of MOTIE/KEIT (10044412, Develop- ment of basic and applied technologies for OLEDs with graphene).

Fig. 17. Hot spot for different TSV chip height.³⁰⁾

Fig. 18. Maximum junction temperature vs. the gap between heat sources.³⁰⁾

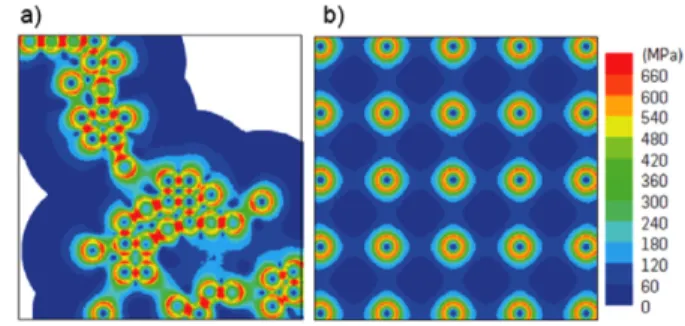

Fig. 19. von Mises stress maps (a) Irregular TSVs, and (b) Regular TSVs.²⁹
