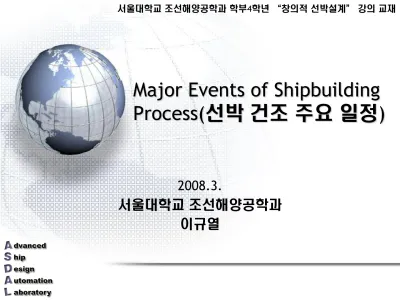

Major Events of Shipbuilding Process(선박 건조 주요 일정)

(1)

Major Events of Shipbuilding Process( 선박 건조 주요 일정 )

2008.3.

서울대학교 조선해양공학과 이규열

서울대학교 조선해양공학과 학부4학년 “창의적 선박설계” 강의 교재

(2)

2/596

조선의 주요 과정 ( 선박의 건조 과정 )

안벽의장 시운전 진수 계약 생산계획

인도 강재절단

조립 선행의장 용골배치

탑재

사후관리

의장 설계

자재구매 입하검수 자재불출 영업 생산관리

설계

자재

생산탑재

생산도장

시운전

/QA,QC

계약관리

선급협회 관련청

세관 선주

선급협회 관련청

검사

(BOM/POR)

(도면)

K/L S/C

L/C

Event 시점(예)

계약 기준일

강재 절단 (S/C) 6 개월 용골 배치(K/L) 9개월

진수 (L/C) 12 개월

인도(D/L) 14개월

D/L

AP RT 1

선박의 개요 선박의 종류 조선 주요 과정 선박 개념 설계 VLCC 개념 설계 예

(3)

Ship design, Major Events of Shipbuilding , 2008.3 _NAOE/SNU

선박 건조 전체 업무 흐름도

D.A.P

•

상세조립순서

설계

공정계획

일정계획

영업

수주 S/C K/L F/L L/C D/L

1 2 3 4 5 6 7 8 9

-1 -2 -3 -4 -5 -6 -7 -8

-9 0

생산 준비 단계 생산 단계

초기 / 기본설계

•

기본배치, 성능, 사양

W.S.D

•

의장 작업순서

소 일 정

•

작업일정, 배원

•

작업준비

작업 관리 & 공정 관리

•

작업일자, 개인별 작업량

, 작업지시

•

작업 실적 처리

중일정

•

블록별 생산 일정, 부하평준화, 인력운영계획

대일정

•

선표 납기

•

조업도, 목표시수

자재관리

블록 분할

•탑재 순서

영업

•수주정보

주요 기자재 수급 발주

강재

수급 계획 자재 납기 관리

자재 불출 & 보급 생산 설계

•

부품 정보, 가공도, 설치도

상세 설계

•

상세 배치, 성능,사양

작업관리 &

공정관리

S/C : Steel Cutting K/L : Keel Laying F/L : Floating L/C : Launching D/L : Delivery 선형

/

구획

/

초기 구조

설계 수행

(4)

선박형상설계

선박의 기본설계 과정

모형선 테스트

전산유체역학

저항실험결과

선박구획설계 선박구조설계

선박계산결과 구조해석결과

비손상

/ 손상시 선박계산

유한요소 해석

전산데이타 형태

형상 데이타

전산데이타 형태 형상 데이타

전산데이타 형태

형상 데이타

Lines G/A

M/S

(5)

5/596

조선의 주요 과정

- 초기 설계/기본 설계

 초기 설계/기본 설계

 선박 기본 성능을 결정하는 단계로서, 성능 관련 제반 계산을 수행하고, 그 결과로 기본도(Key Plan)를 작성

 선형 설계 시스템을 이용한 선형 설계 예

구조 모델링 시스템을 이용한 구조 설계 예 

 구획 모델링 및 선박 계산 시스템을 이용한 구획 배치 및 선박 계산 예

AP RT 1

(6)

6/596

선형 설계

AP RT 1

(7)

7/596

구획 배치 및 선박 계산

AP RT 1

(8)

선체 구조

어떠한 힘이나 굽힘 모멘트에도 쉽게 변형이 일어남

어떠한 힘이나 굽힘 모멘트에도 훨씬 강하게 대응할 수 있음

선박의 개요 선박의 종류 조선 주요 과정

8/140

(9)

파랑 중에 외력을 받고 있는 선박의 개념도

파랑의 큰 산과 골로 인해 운항 중 선체는 큰 힘을 받게 됨

유한 요소 해석(Finite Element Analysis)을 수행할 경우 파랑 중 선박은 비틀림 힘을 받고 있음을 확인할 수 있음

선박의 개요 선박의 종류 조선 주요 과정

9/140

(10)

10/596

구조 설계

선체 중앙부를 확대한 모습

화물창 내부의 모습

AP RT 1

(11)

11/596

* 블록 분할선(block butt seam): 인접 블록들 사이의 분할선 또는 용접선

재화 중량 300,000톤 대형 유조선의 블록 분할도

- 블록 분할(Block Division)

블록(building block)

블록 분할선

(block butt seam)

AP RT 1

(12)

12/596

조선의 주요 과정 - 블록 분할

선택된 블록에 대한

초기 공정 및 일정 계획용 물량 정보

직육면체를 이용, 다중 블록에 대한 초기 공정 및 일정 계획용 물량 정보 생성 예

AP RT 1

(13)

13/596

화물창 중앙부 선체 블록에 대한 초기 공정 및 일정 계획용 물량 정보 생성 예

항목 값

블록의 중량 301.4ton 블록의 무게 중심 (182.0, 21.4, 3.0) 블록 내부의 도장 면적 3,845.3m

²

블록간 접합 길이 294.0m 블록 내부의 접합 길이 1,349.8m

조선의 주요 과정 - 블록 분할

AP RT 1

(14)

14/596

화물창 중앙부 선체 블록에 대한 초기 공정 및 일정 계획용 물량 정보 생성 예

항목 값

블록의 중량 1,278.0ton 블록의 무게 중심 (192.7, -23.6, 8.8) 블록 내부의 도장 면적 18,233.2m

²

블록간 접합 길이 1,368.5m 블록 내부의 접합 길이 7,404.0m

조선의 주요 과정 - 블록 분할

AP RT 1

(15)

15/596

조선의 주요 과정 - 가공 및 조립

Midship 부 입체도

탑재 단위 BLOCK

 Midship 부 탑재 순서

BTM BLOCK 상에 T-BHD BLOCK, S.SHELL BLOCK, DK BLOCK 순으로 탑재

AP RT 1

(16)

16/596

각 선체 블록들이 조립되는 과정을 나타낸 도면

조선의 주요 과정 - 가공 및 조립

AP RT 1

(17)

17/596

조선의 주요 과정 - 가공 및 조립

절단  조립

 도장 선행 의장



* 자료 출처: 대우조선해양 AP

RT 1

(18)

18/596

이중저 (Double Bottom) 조립 공법 - 양면 Slit 공법(1)

Inner Bottom Shell

Welding gantry

자동용접기

Slit 공법

Inner Bottom Block DANDY 이용

취부(가용접)

Web Floor 끼워 넣기 Girder 조립 후 가접

Web Floor 끼워 넣기

AP RT 1

(19)

19/596

이중저 조립 공법 - 양면 Slit 공법(2)

Bottom Shell

Inner Bottom Block

Turn Over

Slit 공법 Double Bottom Block

용접필요

(자동, 수동)

양면 Slit 공법 완성

AP RT 1

(20)

20/596

이중저 조립 공법

- 한면 Slit 공법 + Open Type 공법(1)

Inner Bottom Shell

Welding gantry

자동용접기

Slit 공법

InnerBottom Block DANDY 이용

취부(가용접) Web Floor 끼워 넣기

Girder 조립 후 가접

Web Floor 끼워 넣기

한면 Slit 공법 완성

AP RT 1

(21)

21/596

이중저 조립 공법

- 한면 Slit 공법 + Open Type 공법(2)

Bottom Shell

InnerBottom Block

Turn Over

Open Type 공법 Double Bottom Block 용접필요

(자동, 수동)

Open Type 공법 완성

AP RT 1

(22)

22/596

조선의 주요 과정

- 용골 배치(K/L; Keel Laying)

 도크(Dock) 내에서 최초의 블록을 배치하는 것을 Keel Laying이라 함

 이때 선체 중량을 지지하기 위하여 도크 바닥에 반목을 설치

AP RT 1

(23)

23/596

조선의 주요 과정 - 탑재(Erection)

블록 탑재

PE(Pre-Erection)장

골리앗 크레인

도크

블록 탑재

* PE장(선행 탑재 정반): 도크에서 탑재를 하기 전에 블록들을 임시로 쌓아 놓은 곳

RT 1

(24)

24/596

조선의 주요 과정 - 탑재

300,000톤 DWT급 VLCC 2척이 나란히 도크에서 건조(탑재)되고 있는 모습 (대우조선해양 옥포 조선소)

AP RT 1

(25)

25/596

조선의 주요 과정 - 탑재

블록의 탑재 순서 시나리오 1

50D 524*534

50E 525*535

234*634

*434 63D

236*636

*436 63F

237*637

*437 63G

238*638

*438 63H

239*639

*439 63J

252*652

*452 63L

242*642

*442 62L 229*629

*429 62J 228*628

*428 62H 227*627

*427 62G 226*626

*426 62F 224*624

*424 62D

101*102

*110 10A

103*161

*171 10B 124*144

*125 12E 108*107

*109 10E 134*154

*135

13E 50C

523*533 50B

522*532 50A

521*531

50F 526*536

50H 528*538

50J 529*539

50K 541*551

50L 542*552

50M 543*553

50N 544*554 10H

193*183

13D

133*153 63A 631*671

62A 621*661

63B 632*672

62B 622*662

63E 235*635

62E 225*625

63K 251*651

62K 241*641

63M 653*654

62M 643*644 537*537

561*571 50G

111*113 192*182 10G

123*143 106*105 12D

221*261 721*421 22A

222*262 722*422 22B

231*271 731*431 23A

232*272 732*432 23B

243*743 283*443 22M

253*753 293*453 23M

801*822 832*802 80A 233*273

433*633 63C

223*263 423*623 62C

122*132 152*142 112*119 10C

214*754 744*284

*294 20N

823*833 824*834 804*810 80B 825*835 805*826 836*811

*812 80C

M/E

104

403

723

733 734 735 736 737 738 739 751 752

203 204 205 206 207 208 209 211 212

724 725 726 727 728 729 741 742

406 408 412

1

6 2 4

3 5

9 15 31 32 36 37 40

41 42

7 10 11 14

8 12 13

19 20

24 25 28

49 50

52 53 54

56 57

63 64

66 69 70

18 21 48 51 55 62 65

16 17 22

23 26

27

38 39 34

35 29

30

67 68 60

61 58

59

73 74 71

72

76 78

77 81 82

80 85 87 33

43

45 44 46 47 75 79 83 84 86 88 89

Tandem 블록 공법을 고려한 블록 탑재

 



 



탑재 접합 길이

“ 14,200M”

탑재 블록 탑재 순서

AP RT 1

* Tandem 블록 공법 : 기존 블록을 5~6 개 단위로 육상에서 조립한 “메가블럭”을

선수, 선미 등으로 나누어 건조한 후 각 블럭 내부에 물을 채워 진수시키는 방식

(26)

26/596

Tandem 블록 공법을 고려한 블록 탑재 과정 (1)

 “10B” 블록 탑재  “733” 블록 탑재

AP RT 1

(27)

27/596

Tandem 블록 공법을 고려한 블록 탑재 과정 (2)

 “13E” 블록 탑재  “50F” 블록 탑재

 “729” 블록 탑재  “62J” 블록 탑재

AP RT 1

(28)

28/596

Tandem 블록 공법을 고려한 블록 탑재 과정 (3)

 “22M” 블록 탑재  “50N” 블록 탑재

AP RT 1

(29)

29/596

- 진수(L/C; Launching)

 진수란 육상 혹은 도크 내에서 건조한 선체를 각종 검사를 거친 후 처음으로 수상에 띄우는 것을

말하며, 진수 시기는 계약일 기준 약 12개월 정도임

RT 1
