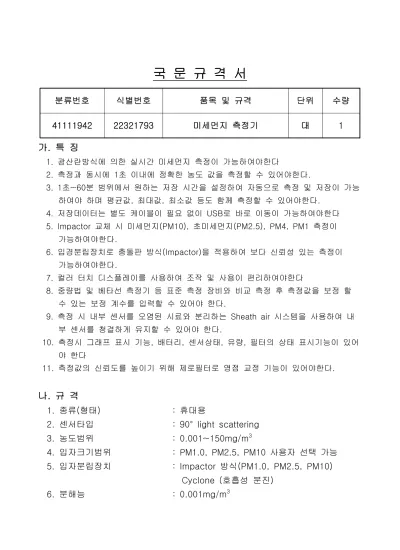

국 문 규 격 서

국 문 규 격 서

분류번호 식별번호 품목 및 규격 단위 수량

41111942 22321793 미세먼지 측정기 대 1

가. 특 징

1. 광산란방식에 의한 실시간 미세먼지 측정이 가능하여야한다

2. 측정과 동시에 1초 이내에 정확한 농도 값을 측정할 수 있어야한다.

3. 1초~60분 범위에서 원하는 저장 시간을 설정하여 자동으로 측정 및 저장이 가능 하여야 하며 평균값, 최대값, 최소값 등도 함께 측정할 수 있어야한다.

4. 저장데이터는 별도 케이블이 필요 없이 USB로 바로 이동이 가능하여야한다 5. Impactor 교체 시 미세먼지(PM10), 초미세먼지(PM2.5), PM4, PM1 측정이 가능하여야한다.

6. 입경분립장치로 충돌판 방식(Impactor)을 적용하여 보다 신뢰성 있는 측정이 가능하여야한다.

7. 컬러 터치 디스플레이를 사용하여 조작 및 사용이 편리하여야한다

8. 중량법 및 베타선 측정기 등 표준 측정 장비와 비교 측정 후 측정값을 보정 할 수 있는 보정 계수를 입력할 수 있어야 한다.

9. 측정 시 내부 센서를 오염된 시료와 분리하는 Sheath air 시스템을 사용하여 내 부 센서를 청결하게 유지할 수 있어야 한다.

10. 측정시 그래프 표시 기능, 배터리, 센서상태, 유량, 필터의 상태 표시기능이 있어 야 한다

11. 측정값의 신뢰도를 높이기 위해 제로필터로 영점 교정 기능이 있어야한다.

나. 규 격

1. 종류(형태) : 휴대용

2. 센서타입 : 90° light scattering

3. 농도범위 : 0.001~150mg/m

³

4. 입자크기범위 : PM1.0, PM2.5, PM10 사용자 선택 가능 5. 입자분립장치 : Impactor 방식(PM1.0, PM2.5, PM10) Cyclone (호흡성 분진)

6. 분해능 : 0.001mg/m

³

7. 제로안정성 : ±0.002 mg/m3 per 24 hours 8. 유량 : 1.4~3.0 liter/min

9. 유량 정확성 : ±5%

10. 조작 온도 : 0 ~ 50℃

11. 저장 온도 : -20 ~ 60℃

12. 데이터 저장주기 : 1초 ~ 1시간 설정 가능

13. 데이터 로깅 : 5MB of on-board memory (>60,000 data points), 45days at 1min logging interval 14. 전용프로그램 통신 : USB

15. 스크린 : 3.5in VGA Color Touch 16. 배터리 : 6600mAH Li-ion

17. 크기(HWD) : 112 x 121 x 316 mm 18. 중량 : 1.3kg / 1.5kg(Battery)

다. 구성품(세트당 구성) 1 세트

1. DustTrak Ⅱ

Handheld

Aerosol Monitor 1 ea

2. Carrying case 1 ea

3. Rechargeable 3600mAH Li-ion battery 1 ea 4. Switching power supply w/ universal line code 1 ea 5. Trakpro data analysis software CD 1 ea

6. Zero filter 1 ea

7. USB computer cables 1 ea

8. Inlet caps 2 ea

9. 10mm nylone door-Oliver Cyclone 1 ea 10. Impactor Kit (PM1, PM2.5, PM4, PM10) 1 kit 11. Impactor plate 2 and impactor oil 1 set 12. Sample extension tube, 1m 1 ea

13. Sheath air HEPA filter 8 ea

14. Filter removal tool 1 ea

15.

Screwdriver 1 ea

16. Operation service manual (한글, 영문) 1 ea

17. 간이측정기 성능인증서(1등급) 사본 1 ea

18. 간편 이동용 간이 케이스 1 ea

라. 납품 기간

○ 납품기간 : 계약일로부터 30일 이내

마. 기타

1. 계약자는 장비 납품 및 시 운전후 작동법 및 유지보수 교육을 해야 한다.

2. 본 제품이 설치일로부터 1년 동안 정상적인 가동이 될 수 있도록 무상으로 하자 보수를 수행하여야 한다.

3. 장비의 원할한 서비스를 위해 납품 시 대리점 계약서 또는 대리점으로부터

의 정품공급 및 기술지원 확약서를 첨부하여야 한다.

○ 암모니아가스측정기 가. 장비규격 및 기술사양

- 측정범위 ; 0.01ppm ~ 100ppm - 분해능 ; 0.01ppm

- 온도측정 범위 :-40 - 70℃, 0-85%RH(옵션) - 강력한 내장펌프 (자동흡입식) 호스연장가능 - 선형성 ;

± 1%

- 정 밀 도 ;

±

2~3 %

- 응답시간 ; 20초 이내 (오프링, 120초) - 제로점드리프트 ;

±1% (F.S)

-

복구시간

; 10

초

-

반복성

; ±1%

-

측정단위

; ppm,mg/m3 -

알람모드

;

고

,

저 알람

-

저장모드

;

실시간 저장

,

세트는 예약 저장

;

저장

,

데이터의

100000

그룹

-

국제인증

; Exdll CT4 (

본질 안전

) -

본체재질

; ABS+PC

-

보호 종류

; IP66 -

작동 온도

; -30~50

℃

- 전원 ; 4000mA 폴리머 충전식 배터리 - 작동습도 ; 95%RH

- 크기/무게 ; 205 X 75 X 32mm（L x W x H) 300g - 압력 ; -30Kpa ~ 100Kpa

나. 장비구성

- 먼지 필터, 알루미늄 케이스, 설명서, 교정판 USB 충전기 + 데이터 케이블

○ 제품특징 및 사용설명서

- 석유 화학 산업, 산업 생산, 열 및 단조, 전력, 석탄 광산, 터널 공학, 환경 모니터링 및 오수 처리

- 화재 예방, 가스, 건축, 도시 기업, 과학 연구 센터, 및 학교 실험실

- 환경 또는 밀폐 된 공간에서 가스 농도 모니터 - 자기교정 및 측정을 더 정확하게 “0”교정 가능 - 냄새측정대상（에탄올,황화수소,암모니아,수소,등)

종합 측정강도표시

Ⅰ. 물품 명세서

구분 물 품 명 수량

(대)

금액

(천원) 용 도 비고

휴대형 악취측정기

^{복합악취희석배수}

(OU)

Ⅱ. 물품 규격서

1. 휴대형 악취측정기

물 품 명 단 위 수 량

휴대형 악취측정기

se t 1

1) 특 징

가. 본 장비는 휴대형 악취측정장비로 현장에서 발생하는 악취에 대해 OU(복합악 취희석배수) 및 악취정도 (Odor Level)의 정보를 사용자에게 현장에서 즉시 제 공되어야 한다.

나. 초단위 또는 분단위로 기록과 표현이 가능하여야 하며, 전원관리가 용이하도록 배터리 잔량표시기능이 있어야 한다.

다. 기본적으로 두 개의 복합악취센서가 내장되어 있어, 복합악취센서 간의 상대보정 기능이 가능한 기술이어야 한다.

라. 악취 및 가스를 포집하기 위해 사용하는 테들러 백과 연결할 수 있도록 가스흡입 부에

라. 휴대형 장비의 구조 및 편리성을 위해 제로필터(활성탄, 제로가스)사용을 배제하

여야 하며, 악취흡입방식은 수명이 길고 소음이 없는 마이크로팬 방식(Air flow)을 사용하여야 한다. 또한 최소 5시간 연속측정이 가능하여야 한다.

마. 저장기능을 구비하여야 하며, 2GB 이상의 저장용량과 엑셀 포멧 방식으로 일자 별, 시간별, 측정 결과 등 측정된 모든 정보가 관리되어야 한다.

바. 측정결과의 정보표현은 측정, 일반설정, 고급설정, 전원관리 기능으로 구성되어 표출픽셀은 320 * 240, 컬러 LCD TFT로 한글지원이 되어야 한다.

사. 향후 확장성 및 데이터 외부 입/출력을 위한 통신 PORT가 2개 이상 내장되어야 한다.

아. 휴대형 악취측정기는 기본적으로 대표 악취성 물질인 황계열, 아민계열, 휘발성 유기화합물 등 3대 악취물질에 대한 기본 교정식이 제공되어야 하며, 제공되는 현장 시료에 대한 검교정 기술지원이 제공되어 한다.

2) 장비구성 및 수량

가. 휴대형 악취측정기 (1 set) 나. 3대 악취에 대한 기본 교정식 다. 기타 악세사리

3) 사 양

가. 휴대형 악취측정기 (1 set)

1) 측정가스 : 후각 감지물질 (악취성 오염가스) 2) 센서 TYPE : 쌍둥이 복합악취 가스센서 3) 악취레벨 : 0 ～ 1,000

4) 희석배수 : 1 ～ 1,000 OUs 5) 온도범위 : -20℃ ∼ 50℃

6) 측정치 : 악취레벨, 희석배수 7) 작동시간 : 5시간

8) 측정주기 : 초, 1～10분 사용자 선택방식 9) 크기 : 192 x 80 x 55mm

10) 무게 : 배터리 포함 900g

나. 복합악취 센서 기술사양

1) 센서 감지부는 “악취발생지” 에서 발생 가능한 악취 유발물질이 복합적으로 존 재함으로써, 인근 주민에게 악취민원을 발생시키는 복합악취를 감지할 수 있는 복합악취 감지센서로 구성하여야 한다.

2) 복합악취 감지센서는 인간의 후각과 가장 유사하게 반응하는 금속산화물류의 가스센서를 사용하여, 인근 주민이 체감하는 복합악취에 대한 총체적인 취기 농 도를 악취희석배수(Odor Unit ; OU) 정보로 제공하여야 한다.

3) 복합악취 감지 센서의 경우 다음의 성능과 기능을 만족하여야 한다.

가) 복합악취 감지센서

· 센서타입 : 금속산화물 반도체식(MOS) 가스센서 · 측정범위 : [배출구] 1 ~ 3,000 OU

[부지경계] 1 ~ 300 OU

** 현장 악취관능도에 따라 측정범위 변동 가능 **

· 분해능 : 1.0 OU

· 응답시간 : 3초 이하 (T90 조건) · 사용환경 : [온도] -20 ~ 50 ℃ [습도] 35 ~ 95% RH [압력] 80 ~ 120 kPa

다. 기타 액세서리

1) 충전전용 아답터 1개 2) 사용자 매뉴얼 1부 3) 하드케이스 1개

4) 마이크로 SD카드 및 호환 USB 리더기 각 1개
