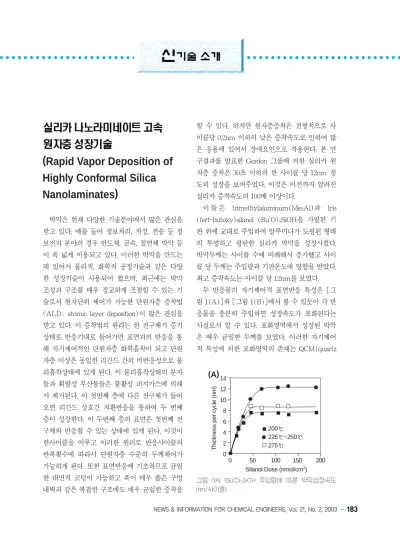

[신기술 소개] 실리카 나노라미네이트 고속 원자층 성장기술

(Rapid Vapor Deposition of Highly Conformal Silica Nanolaminates)

박막은 현재 다양한 기술분야에서 많은 관심을 받고 있다. 예를 들어 정보처리, 저장, 전송 등 정 보전자 분야의 경우 반도체, 금속, 절연체 박막 등 이 폭 넓게 이용되고 있다. 이러한 박막을 만드는 데 있어서 물리적, 화학적 공정기술과 같은 다양 한 성장기술이 사용되어 왔으며, 최근에는 박막 조성과 구조를 매우 정교하게 조절할 수 있는 기 술로서 원자단위 제어가 가능한 단원자층 증착법 (ALD: atomic layer deposition)이 많은 관심을 받고 있다. 이 증착법의 원리는 한 전구체가 증기 상태로 반응기내로 들어가면 표면과의 반응을 통 해 자기제어적인 단원자층 화학흡착이 되고 단원 자층 이상은 동일한 리간드 간의 비반응성으로 물 리흡착상태에 있게 된다. 이 물리흡착상태의 분자 들과 휘발성 부산물들은 불활성 퍼지가스에 의해 서 제거된다. 이 첫번째 층에 다른 전구체가 들어 오면 리간드 상호간 치환반응을 통하여 두 번째 층이 성장한다. 이 두번째 층의 표면은 첫번째 전 구체와 반응할 수 있는 상태에 있게 된다. 이것이 한사이클을 이루고 이러한 원리로 반응사이클의 반복횟수에 따라서 단원자층 수준의 두께제어가 가능하게 된다. 또한 표면반응에 기초하므로 균일 한 대면적 코팅이 가능하고 폭이 매우 좁은 구멍 내벽과 같은 복잡한 구조에도 매우 균일한 증착을

할 수 있다. 하지만 원자층증착은 전형적으로 사 이클당 0.2nm 이하의 낮은 증착속도로 인하여 많 은 응용에 있어서 장애요인으로 작용한다. 본 연 구결과를 발표한 Gordon 그룹에 의한 실리카 원 자층 증착은 30초 이하의 한 사이클 당 12nm 정 도의 성장을 보여주었다. 이것은 이전까지 알려진 실리카 증착속도의 100배 이상이다.

이 들 은 trimethylaluminum(Me3Al)과 tris (tert-butoxy)silanol (Bu^tO)3SiOH을 가열된 기 판 위에 교대로 주입하여 알루미나가 도핑된 형태 의 투명하고 평탄한 실리카 박막을 성장시켰다.

박막두께는 사이클 수에 비례해서 증가했고 사이 클 당 두께는 주입량과 기판온도에 영향을 받았다.

최고 증착속도는 사이클 당 12nm를 보였다.

두 반응물의 자기제어적 표면반응 특성은 [그 림 1(A)]와 [그림 1(B)]에서 볼 수 있듯이 각 반 응물을 충분히 주입하면 성장속도가 포화된다는 사실로서 알 수 있다. 포화영역에서 성장된 박막 은 매우 균일한 두께를 보였다. 이러한 자기제어 적 특성에 의한 포화영역의 존재는 QCM(quartz

NEWS & INFORMATION FOR CHEMICAL ENGINEERS, Vol. 21, No. 2, 2003 … 183

(A) ₁₄

12 10 8 6 4 2 0

0 50 100 150 200

Thickness per cycle (nm)

Silanol Dose (nmol/cm

) 200℃

225℃~250℃

275℃

그림 1(A). (Bu^tO)3SiOH 주입량에 따른 박막성장속도 (nm/사이클).

crystal microbalance)을 이용한 결과에서도 입증 됐다.

[그림 1(C)]에서 증착온도에 따른 성장속도를 볼 수 있는데, 200℃이하와 300℃이상에서는 박막 두께가 균일하지 않았고 225~250℃에서 포화된 증착속도가 가장 높았다.

원자층 증착법을 사용하여 내경이 매우 좁고 깊 은 구멍내벽을 코팅하는 경우 사이클 내 각각의 반응이 자기제어적 메커니즘에 의해 포화되는지 여부가 매우 중요하게 작용한다. [그림 1(D)]는 4사이클 후 횡단면의 SEM(scanning electron

184 … NICE, 제21권 제2호, 2003

신·기·술·소·개

그림 1(D). 깊이 7μ m, 내경 0.1~0.2μ m인 홀의 횡단면.

왼쪽사진은 전혀 코팅이 안된 상태의 이미지이며, 오 른쪽은 4사이클 원자층 증착을 통한 코팅을 시킨 후 이미지로서 46nm 정도의 매우 균일한 실리카 박막을 볼 수 있다.

(C) ₁₄

12 10 8 6 4

200 225 250 275 300

Thickness per cycle (nm)

Deposition Temperature (℃) 그림 1(C). 증착온도에 따른 실리카 박막의 포화증착 속도.

(B) 14

12 10 8 6 4 2 0

0 10 20 30

Thickness per cycle (nm)

Aluminum Dose (nmol/cm

) 250℃

그림 1(B). Me

Al의 주입량에 따른 박막성장속도(nm/

사이클).

micrographs) 이미지를 나타낸 것으로 매우 균일 한 증착을 보인다.

[그림 1(E)]는 나노라미네이트 구조를 확인 할 수 있는 SEM 이미지다. 선명하지는 않으나 박막 의 중간에 서로 다른 층의 경계가 반복적으로 나 타나는 것을 볼 수 있다.

이러한 사이클당 32 원자층 이상의 예상치 못한 큰 두께성장을 나타내는 메커니즘을 Gordon 그룹 은 다음과 같이 제시하고 있다. [그림 2(A)]에서 보면 처음에 Me3Al이 수산화된 표면과 반응을 한 다. 그 다음에 첫번째 반응을 통해 메틸알루미늄 으로 덮힌 표면과 (Bu^tO)3SiOH가 반응하여 [그 림 2(B)]와 같이 메탄이 제거된다. 그런데 실라놀 은 추가적인 반응을 하게 되며, 확산을 통해 들어 가 [그림 2(C)]와 같이 알루미늄-산소 결합 사이 에서 반응을 하게 된다. 이와 같은 실라놀의 삽입 으로 [그림 2(D)]에서 보듯이 실록산 고분자를 형성하게 된다. 휘발성인 실라놀이 비휘발성인 실 록산 고분자로 되는 반응은 비가역적으로서 실록 산 고분자는 표면과 강력한 화학결합을 이룬다.

실라놀은 표면에 결합된 실록산 고분자를 통해 확 산해 들어갈 수 있기 때문에 알루미늄 원자들은 계속해서 실라놀 분자들이 고분자화 되는데 촉매 역활을 해준다. 이 과정이 율속단계이고 실록산 고분자의 가교결합을 통하여 자기제어적인 성질

을 갖게 된다. [그림 2(E)]에서처럼 실록산의 tert-부틸그룹이 β-hydride elimination을 통해서

NEWS & INFORMATION FOR CHEMICAL ENGINEERS, Vol. 21, No. 2, 2003 … 185

신·기·술·소·개

그림 1(E). 실리카와 알루미나 나노라미네이트 구조의 횡단면 SEM 이미지. 밑에 밝은 띠는 기판을 나타낸 다. 서로 다른 층이 반복되는 것이 희미하게 보인다.

그림 2.

(A)

(B)

(C)

(D)

(E)

(F)

(G)

iso-부텐 형태로 제거되고 실리콘 표면 위에 수산 기 결합형태를 가지게 된다. 이 수산기는 인접해 있는 부톡시기로 수소원자를 전이시켜 부탄올 형 태로 제거되고 [그림 2(F)]에서 보듯이 산소원자 는 실리콘과 가교결합을 하게 된다. 이러한 가교 형태는 인접한 두 수산기간의 반응을 통해서도 일 어나는데 반응생성물로 물이 제거되고 [그림 2(G)]처럼 가교결합을 형성할 수 있다. 앞에서 말 했듯이 이러한 가교결합이 자기제어적인 특성을 갖도록 해준다.

가교결합반응은 실록산 고분자 고리들을 연결 해주고 결과적으로 실리카(SiO2)로 고화되게 된 다. 실라놀은 고체상태 실리카를 통해 거의 확산 을 하지 못하기 때문에 더 이상 알루미늄 촉매원 자들에 도달하지 못하여 실라놀의 화학흡착은 중 단된다. 이것이 자기제어적인 특성을 갖게 하는 메커니즘이다. 이때 실리카 표면에 수산기 그룹이 충분히 존재하는 상태가 되어 Me3Al을 다시 주입 하면 [그림 2(A)]와 같은 최초반응을 반복하게 된다.

결론적으로, Me3Al와 (Bu^tO)3SiOH의 교대적 인 표면반응은 한 사이클 당 32 원자층 이상의 증 착속도를 갖는 실리카 나노라미테이트를 형성시 킨다. 기존의 원자층 증착과 비교할 때 이러한 증가 된 증착속도와 매우 우수한 두께 균일도는 앞으로 많은 응용을 가능케 할 것으로 예상된다[Science, vol. 298, p.402(2002)].

,

최근 UC Santa Barbara 화학공학과의 Mc Farland와 Tang은 기존의 규소(silicon)계열 태

양전지에 비해 매우 경제적이며 내구성이 높은 염 료(dye)분자를 포함하는 Au/TiO2/Ti 다중 박막 구조로 이루어진 새로운 태양전지를 개발하였다.

태양 에너지를 전기 에너지로 변환시키는 장치인 태양 전지는 환경 친화적일 뿐만 아니라 화석 연 료의 고갈에 따른 에너지 문제를 근원적으로 해결 할 수 있다는 점에서 1950년대에 그 가능성이 처 음으로 보고된 이래 50여 년간 저비용으로 고효율 의 성능을 갖는 태양전지 개발에 막대한 연구 투 자가 이루어져 왔다.

현재까지 개발된 태양전지들은 대부분 반도체 산업의 핵심 요소인 실리콘으로 이루어져 있는데, 빛의 구성 요소인 광자(photons)를 전자와 hole으 로 분리, 전환시켜야 하고 또한 이들을 집전기에 효율적으로 저장해야 하기 때문에 고가의 고순도 실리콘을 사용해야 하는 단점이 있다. 따라서 태 양전지로부터 얻어지는 전기 효율에 비해 그 제작 단가가 매우 높아 현재의 기술로서는 상용화가 거

186 … NICE, 제21권 제2호, 2003

신·기·술·소·개

그림 1. McFarland와 Tang에 의해 개발된 염료분자

가 흡착된 Au/TiO

/Ti 다중 박막형의 새로운 태양전

지의 구조.
