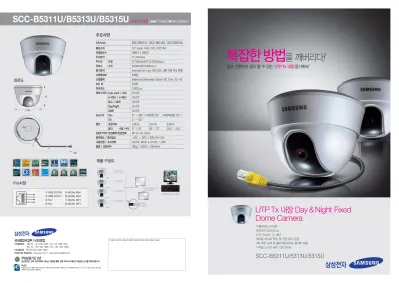

SCC-B5311U/B5313U/B5315U UTP Tx 내장Color Fixed Dome Camera
제품 구성도
본 제품의 외관디자인 및 제품규격은 제품의 질 향상을 위해 사전 예고없이 변경될 수 있습니다.
국내영업사업부/VSS영업
■구입문의처 ●서울 TEL : 02-2183-3525 FAX : 02-2183-3443
●부산 TEL : 051-640-9606 FAX : 051-640-9609
■A/S접수처 : 전국 어디서나 1588- 3366
■Internet Website: www.sec.co.kr / www.samsungb2b.co.kr
무상보증기간 2년
삼성전자는 전국 100여개의 서비스 센터를 통해 언제 어디서나 빠르고 확실한 A/S를 약속드립니다.
RoHS
삼성전자의 모든 제품은 유럽의 환경안전 기준(RoHS)을 만족하는 제품으로 6개 유해물질(카드늄, 납, 수은, 6가 크롬, PBBs, PBDEs)을 사용하지 않은 친환경 제품입니다.
촬상소자 1/3" Super HAD CCD, 41만 화소
유효화소수 768(H) x 494(V)
주사방식 2:1 Interlace
주사선 수평 15.734KHz(INT)/15.750KHz(LL) 주파수 수직 59.94Hz(INT)/60Hz(LL)
동기방식 Internal/Line-Lock (INC/DEC 버튼 이용 위상 변경)
수평해상도 540본
신호출력 Balanced Differential Signal 100 Ohm, RJ-45
S/N 비 50dB
최저조도 0.002Lux
제어스위치 Line Lock / LSS On/Off H-REV / V-REV On/Off BLC / DNR On/Off Day/Night On/Off
AWB On/Off
Pan/Tilt Pan 0°~ 340°(시계방향 220°, 시계반대방향 120°)
Tilt 0°~ 90°
렌즈 초점거리 3.8mm 3.0mm 8.0mm
화각 수평 / 수직 71°/ 53° 92°/ 72° 33.6°/ 25.3°
입/출력 커넥터 영상출력/전원입력 8P RJ-45 JACK
동작온도 / 동작습도 -10℃ ~ 50℃ / 90% RH 이하 사용전원 / 소비전력 AC24V, 60Hz & DC12V / 1.6W 중량 / 외형치수 190g / 102(Φ) x 78(H)mm
주요사양
Model SCC-B5311U SCC-B5313U SCC-B5315U
UTPTX내장으로 쉽게 설치하는 최저도감시카메라 - SCC-B2311U 외관도
UTP Tx 내장 Day & Night Fixed Dome Camera
수평해상도 540본 최저조도 0.002Lux UTP Driver Tx 내장
케이블 하나로 영상 및 전원 동시 공급 3축 회전 설계 및 폴리카보네이트 돔커버 채용 디지털 노이즈 제거 기능(DNR)
SCC-B5311U/5313U/5315U
복잡한방법 을 깨버리다 !
쉽고 간편하게 설치 할 수 있는 UTPTx 내장 돔카메라 !
Pin사양
① VIDE OUT(+)
② VIDE OUT(-)
③ N.C
④ N.C
⑤ AC24v IN(+)
⑥ AC24v IN(+)
⑦ AC24v IN(-)
⑧ AC24v IN(-)
『디지털 노이즈 제거(DNR)기능』
디지털 노이즈 제거(DNR) 기능은 영상신호에서 발생하는 영상 노이즈 를 제거하는 기술로써 SCC-B531xU는 Full Digital 방식을 이용하여 보다 효과적으로 화면의 노이즈(Random Noise)를 제거합니다.
『Dynamic CCD Defect 보정 기능』
SCC-B531xU는CCD Defect를 항상 보정하여정확하고 선명한 영상을 제공하고 특히 저조도 동작시에 노이즈 없는 선명한 영상을 제공합니다.
UTP Tx 내장 Color Fixed Dome Camera
SCC-B5311U/B5313U/B5315U
SCC-B5311U/B5313U/B5315U는 1/3인치 41만화소 CCD를 채용한 고정형 돔 카메라로써 동영상에서도 화면 끌림 현상이 없으며, 실시간 CCD 결점(기즈) 보정 기능이 포함된 디지털 노이즈 제거(DNR) 기능과 야간에서도 보다 선명한 화질을 구현할 수 있는 저속셔터 기능 및 Day & Night 기능이 내장되어 있으며 특히 UTP 케이블을 이용한 차동신호 (Balanced Differential signal) 방식의 영상출력으로 장거리 전송에도 노이즈가 없는 선명한 화질 구현이 가능한 UTP 카메라입니다.
※ CCD Defect이란, CCD를 구성하는 일부 화소(pixel)가 파괴되어 정상적인 동작을 하지 못함으로써 파괴된 부분의 영상 신호가 하얗게 또는 검게 나오는 현상으로, Defect은 진행성으로도 발생합니다.
보정 전 보정 후
렌즈 조리개 Close시
일반카메라 노이즈 완벽차단
『설치의 편의성 제공』
SCC-B531xU는 수평 반전 기능 및 수직 반전 기능을 채용하여 카메라의 설치 환경에 관계없이 정확한 영상을 제공합니다.
『더욱 간편해진 설치 방법』
기존 카메라: 영상 Line과 전원 Line을 별도로 연결 작업함으로써 설치가 복잡하며 작업 소요시간이 길어집니다.
UTP 카메라: UTP 케이블 한가닥에 영상과 전원을 동시에 공급하기 때문에 한번의 작업으로 설치가 가능합니다. 또한 별개의 케이블 공사가 필요없이 아파트내에 설치된 통신선 (전화선)을 이용하여 카메라 설치도 가능합니다.
600m 영상 전송시:기존카메라 600m 영상 전송시: SCC-B531xU
『장거리영상전송에도선명한 화질보상』
UTP DriverTx를 채용하고 영상전송방식에 Balanced Differential Signal(차동신호) 전송방식을 적용하여 노이즈가 없는 선명한 영상을 장거리 (600m)까지 전송이 가능합니다.
기존카메라 SCC-B531xU
SAMSUNG Video Security Systems
『3축 회전 돔 채용』
SCC-B531xU는 3차원 렌즈 및 회전 돔 설계를 통해 렌즈부의 회전 및 상하좌우로 자유롭게 이동하여 기존 돔카메라가 설치되기 어려웠던 벽부 또는 경사면 등에도 손쉽게 설치가 가능합니다.
천장
벽면 경사면
『폴리카보네이트 돔 커버 채용』
SCC-B531xU 시리즈는 폴리 카보네이트 돔 커버를 채용함으로써 외부의 충격으로부터 카메라를 안전하게 보호합니다.
충격
수직 반전 기능 OFF
수평 반전 기능 OFF
수직/수평 반전 기능 ON 기능 설정 스위치
3. 수직 반전 기능 4. 수평 반전 기능
