Heat Transfer Characteristics by the Right Angled Triangle Rod Array in Impinging Air Jet System

(1)

충돌공기제트시스템에서 직삼각형로드에 의한 열전달특성

금 성 민^†

Heat Transfer Characteristics by the Right Angled Triangle Rod Array in Impinging Air Jet System

Sung-Min Kum

Key Words: Impinging air jet(충돌공기분류), Right angled triangle rod(직삼각형 로드), Clearance(간극), Stagnation point(^정체점)

Abstract

This experimental study was carried out to examine the heat transfer characteristics of impinging air jet on a flat plate with a set of right angled triangle rods. Each right angled triangle rod in the array was positioned normal to the flow direction and parallel to the flat plate surface. The clearances from a right angled triangle rod to flat plate surface (C=1, 2 and 4 mm) and the distance from nozzle exit to flat plate (H=100 and 500 mm) were changed for the pitch between each right angled triangle rods (P=40 mm). As a result, heat transfer shows best performance at the clearance of C=1 mm, in case clearance changed, and the average heat transfer enhancement rate increased up to 47% compared to the result of a flat plate without a right angled triangle rod.

기호설명

B :노즐출구폭 [mm]

C :전열면과로드사이의간극 [mm]

H :^{노즐출구부터}^{전열면까지의}^거리 [mm]

h :열전달계수 [W/m^{2 o}C]

k :열전도계수 [W/m^oC]

U :^{노즐출구속도} [m/s]

P :로드와로드사이피치 [mm]

q :열유속 [W/m²]

T^w:전열면의온도 [^oC]

T∞:^공기온도 [^oC]

Nu: Nusselt number

W :로드폭 [mm]

X :정체점에서노즐출구폭방향거리 [mm]

Subscripts f without rod

r with rod

1. 서 론

노즐로부터 주위 정지유체로 분출되는 자유제트는 제트와 주위유체와의 혼합에 의한 높은 난류강도를 얻을수있기 때문에이제트를전열면에충돌시키는 충돌제트시스템은 각종 건조 및 냉각 등에 이용되고 있다.

충돌제트에대한기초적실험은 Garden and Akfirat⁽¹⁾

이후 지금까지 꾸준히 연구되어 왔다. Garden and

Akfirat^{(1, 2)}^은^주위^{정지유체와의}^{혼합작용에}^의해^생성

(2008년 2월 17일접수 ~ 2008년 2월 27일심사완료)

†책임저자, 회원, 한라대학교기계자동차공학부

E-mail : [email protected],kr

TEL : (033)760-1217 FAX : (033)760-1211

(2)

된와류때문에열전달계수는정체점에서최대가되며 벽면제트영역으로진행하면서감소한다고발표하였다.

따라서충돌제트는정체점이후벽면제트영역으로진 행할수록속도감소와온도경계층의발달로열전달특성 은정체점에 비해상대적으로낮아지기때문에벽면제 트영역에서의열전달증진에관한연구도활발히진행 되고있다.

벽면제트영역에서열전달성능을향상시키기위해메 쉬⁽³⁾를설치하거나, 전열면의형상을곡면⁽⁴⁾으로제작하 여전열면적을확대시키는방법등많은연구들이발표 되었다.

최근에는전열면앞에난류촉진체를설치하여열전달 성능을향상시키는방법이주목을받고있다.

Kim⁽⁵⁾^은^전열면^앞에^{하이브리드}^로드를^설치하고^로

드의폭, 피치, 전열면간의간극을변화시켜벽면제트영 역에서열전달증진 효과를얻었으며, 간극이 작을수록 열전달증진이우수함을실험적으로규명하였다.

Kum 등⁽⁶⁾은사각로드를전열면앞에설치한후로드 와전열면사이의간극을변화시키면서실험한결과벽 면제트영역에서도높은 열전달율을얻을수있었으며,

로드가없는경우와비교하여평균약 1.35배정도의열

전달증진효과를얻었다. 이것은주로로드직전에서의 와류및로드밑에서분류의가속효과에의한 것으로 보고하고있다.

지금까지의연구결과들을요약하면충돌영역에서정 체점의열전달성능은와류에 의해서지배되며, 벽면제 트영역에서의열전달성능은노즐출구속도, ^{노즐출구로}

부터충돌판까지의거리^{(8, 9)} 등에따라다소의차이가 있지만, 제트의재부착및박리, 난류강도등에의해좌 우되고, ^로드를^설치할^경우에는^로드에^의한^난류발생

및재부착, 로드측면에서의 와류발생, 로드와전열면사 이의간극에의한유체의가속등에의해벽면제트영역 의열전달성능이향상되기때문에로드의형상및설치 조건이매우중요하다.

따라서본연구에서는지금까지의로드형태와는다 른직삼각형 로드를제작하였다. ^직삼각형 ^로드는 ^밑

면폭(W)과높이가각각 4 mm, 길이가 500 mm로서

이들로드를평판전열면앞에설치한후, 로드의피치

(P)가 40 mm일 때, 노즐출구와 전열면 사이의 거리

(H=100, 500 mm) ^및^로드와^전열면^사이의^간극(C=1,

2, 4 mm)을 변화시키면서 이때의 열전달특성을 실험

적으로규명하고로드를설치하지않은평판의경우와 비교하였다.

2. 실험장치 및 실험방법

Figure 1은실험장치의 개략도이다. 공기는 원심식

송풍기에서 보내지며 유량은유량조절 댐퍼에 의해 조절되고와이어 메쉬와 디퓨저를 지나 하니컴과세 틀링 챔버에 의해 균일화되면서 노즐을 통해 분출된 다. ^또한 ^제트가 2^차원이^되도록^유로 ^{상하면에는}^평

행판을설치하였으며충돌판은 전후이동이가능하도 록하였다.

노즐의형상은입구폭 250 mm, ^출구폭 50 mm, ^높이

500 mm, 길이 300 mm인 sin곡선형의사각노즐이다.

Figure 2와 3은평판전열면앞에직삼각형로드를설

치한경우의좌표계로서로드폭을 W, 로드와전열면사 이의간극을 C, ^{로드사이의}^피치를 P, ^{노즐출구폭을} B,

노즐높이를 L, 평판의정체점(stagnation point)으로부터 노즐출구폭방향의거리를 X, 노즐출구로부터전열면 까지의거리를 H^로^하여 X^와 H^를^각각 X/B, H/B^로^무

차원화하였다.

Fig. 1 Schematic diagram of experimental apparatus

Fig. 2 Impinging flat plate-right angled triangle rods array system (top view)

(3)

노즐중심은전열면중앙부에인접한두개로드사이의 중심선과일치하도록 하였다. ^{노즐출구속도는}^정온형

열선풍속계를이용하여노즐의 중심에서 X방향으로 5 mm 간격으로측정하였으며, 전열면의온도측정은스테

인레스 박판 뒷면에 지름 0.127 mm의열전대(T-type,

Omega) 39^개를^{정체점으로부터} 5 mm ^간격으로^부착하

여데이터취득장치(Fluke Co., HeliosI)에연결하고, 전 열면이정상상태에도달한것을확인한후, 5초간격으 로반복하여평균온도를얻었다.

온도측정은자유제트의유속측정으로부터좌우대칭 성을확인했기 때문에정체점으로부터한방향으로만

측정하였다.

Figure 4는전열면의형상을나타낸것으로배클라이

트판(500×500×20 mm)에 스테인레스 박판(길이 500

mm, ^폭 10 mm, ^두께 0.03 mm) 3^매를^접착제로^부착하

고단면 B-B와같이동판으로연결하였다.

전열면 가열은 Q=1020 W/m²의등열유속조건으로

통전가열하였으며, ^이때^열유속은^회로내^전류계의^전

류와스테인레스박판양단전위차의곱으로구하였다.

그리고국소열전달계수(h), 국소Nusselt수(Nu), 국소평

균 Nusselt^수( )^는^다음과^같이^{계산하였다}.

(1) (2) (3)

3. 실험결과 및 고찰

3.1 자유제트의 속도와 난류강도

Figure 5는노즐출구속도(U)가 18 m/s일때제트중심 축상에서의속도와 노즐출구속도와의비(U^s/U) 및난 류강도와노즐출구속도와의 비 를나타낸것 이다. ^제트^중심속도 U^s^가 U^의 95%^에^해당되는^지점까

지의거리를포텐셜코어영역이라고정의할때⁽⁷⁾본실 험범위에서의포텐셜코어영역은노즐출구폭의 6배(H/

B=6)^되는^{위치까지로}^판단되며, ^{포텐셜코어}^영역을 ^벗

어난영역인 H/B=10, 14에서 U^s는점차감소하기시작

한다. 그리고난류강도는 포텐셜코어영역에서부터증

가하기시작하여 H/B=10^에서^최대가^된후^다시^감소하

Nu

h q Tw–T∞

---

⎝ ⎠

⎛ ⎞

=

Nu h B= ⋅ k⁄ Nu Nu dx⋅ dx

x –

∫ x x ⁄

–

∫ x

=

u²⁄U ( )

Fig. 3 Impinging flat plate-right angled triangle rods array system (side view)

Fig. 4 Detail diagram of heating apparatus Fig. 5 Mean velocity and turbulent intensity profiles along the free jet centerline at U=18 m/s

(4)

는데이것은 H/B=10^에서^{주위유체와의}^{혼합작용이}^가

장활발하기때문으로판단된다. 따라서본실험범위내 에서난류강도가최소가되는위치는 H/B=2이며최대

가되는위치는 H/B=10^으로^본^연구의^{열전달실험은}

H/B=2와 10에서수행하였다.

3.2 로드를 설치하지 않은 경우의 열전달특성

Figure 6은로드를설치하지않은평판전열면에제트

가충돌할때, 속도변화에따른정체점에서의열전달특

성을나타낸것으로 U=18 m/s ^일^때^{정체점에서의} Nu^f

는 H/B가증가함에따라서서히증가하기시작하여 H/

B=10에서최대가된후다시감소하는데이것은제트가 전열면에충돌하기전에주위유체와의혼합작용이충분 히이루어져난류강도가증가되었기때문이며^(3-6)노즐 형상변화에따라차이는있지만최대열전달계수를얻

을수있는위치는천이영역(^노즐출^구폭의^약 6~12^배

위치)이라는것이많은연구^(3-7)에서밝혀진바있다. 그

리고 U=2 m/s에서 H/B가증가함에따라 Nu^f도증가하 지만뚜렷한경향은나타나지않는다.

Figure 7은 U=2, 18 m/s일때 H/B=2와 10인조건에 서정체점으로부터 X방향의 Nu^f를나타낸것이다.

전체적으로 Nu^f^는^{정체점이후} X^방향으로^{진행할수록}

감소하고있는데, 이것은경계층이성장하고제트가벽 면제트영역으로진행하면서유속이감소하며분류가확 산하기때문이다.

각각의속도에대해 H/B변화에대한 Nu^f의특성을살 펴보면포텐셜코어영역인 H/B=2에서 Nu^f가낮게나타

나는데이것은 H/B=2에서는제트가충돌판에충돌하기

전에주위정지유체와의혼합작용이충분하지않기때

문이다. 또한 U=18m/s, H/B=2 조건에서제트가벽면을

따라진행하면서 Nu^f는정체점이후 감소하다가 X/B≒

2.5^에서^다시^증가하기^시작한다. ^이것은^노즐^양끝에서

생성된와류가성장하여 X/B≒2.5에서전열면상의경계 층을교란시키기때문이라는것이기존연구에의해밝

혀진바있다^(3-6).

그리고 U=18 m/s 일때포텐셜코어영역인 H/B=2와

천이영역인 H/B=10에서의열전달성능은큰차이가 있 는반면, U=2 m/s^에서는 H/B=2^와 10^에서의^차이는^매

우작다. 따라서속도가작을경우천이영역이라할지라 도포텐셜코어영역보다높은열전달성능을기대할수 없다.

이상과같이로드를설치하지않은평판전열면에서 의열전달특성에대하여고찰한결과, 제트가평판에충 돌할경우 Nu^f는정체점이후 X방향으로감소하며, 포 텐셜코어영역내에충돌판이설치되더라도 X/B=2.5 ^부

근에서의재상승경향은있지만전체적으로낮게나타 난다.

3.3 로드를 설치한 경우의 열전달특성

Figure 8은 U=18 m/s, 로드와로드사이의피치(P) 40 mm, ^충돌판의^위치가^{노즐출구폭의} 2^배(H/B=2)^인^조건

에서로드와전열면사이의간극(C) 변화에따른 Nu^r

분포를나타낸것으로로드가없는평판과비교하여전 영역에서 C변화와관계없이 Nu^r은높게나타난다. C변 화와관계없이첫번째로드와두번째로드사이및두 번째로드와세번째로드사이에서 Nu^r이높게나타나는 것은로드에의한제트의박리와제트가벽면에재부착

하기때문으로생각되며 Webb ^등⁽⁷⁾^에^의한^결과와도^일

Fig. 6 Stagnation Nusselt Number of flat plate at various axial distance from nozzle exit

Fig. 7 Distribution of local Nu on the flat plate as a function of X/B for various velocities and H/B

(5)

치한다.

X^방향으로^{진행하면서} ^{공통적으로}^로드^밑에서 Nu^r

이높게나타나는데이것은로드밑에서제트의가속에 의한영향이며, C가작을수록 이와같은현상은두드러 지게나타난다. 특히로드밑을통과한제트는전열면에 서박리하기 때문에 Nu^r^은^{감소하지만}^로드^위를^타고

넘어오는 제트가 로드와로드사이에서 재부착하면서

Nu^r은다시상승한다. 특히네번째로드와다섯번째로

드직전에서 Nu^r^은^로드^밑보다^높게^{나타나는데}^이것

은로드직전에서발생하는와류에의한영향^{(5, 6)}으로

보인다.

Figure 9^는^충돌판의 ^위치가 ^{노즐출구폭의} 10^배(H/

B=10)인조건으로전체적인경향은 H/B=2와유사하다.

그러나로드가없는평판과 비교하면 H/B=2에서의열

전달증진율보다는작다.

이것은 H/B=10인경우에는난류강도가큰상태에서

충돌하기때문에로드에의한열전달증진효과는크지않

은반면, H/B=2^에서는^{난류강도가}^충분히^{발달하지않}

은상태에서충돌판에충돌하지만제트가벽면분류영역 으로진행하면서로드에의한난류효과가커지기때문 이다. ^{간극변화에}^대한^영향을^살펴보면 U^나 H/B^와^관

계없이 C=1 mm 일때열전달증진율이가장높다.

Figure 10 및 11은 U=18 m/s 일때 H/B=2와 H/B=10

인경우 C^변화에^대한^국소평균^열전달증^진율을^나타

낸것으로 H/B=2, C=1 mm일때로드를설치하지않은

평판에비해평균 47%, H/B=10, C=1 mm일때는평균

26%의열전달증진효과가있었다. Fig. 8 Distribution of local Nu as a function of X/B for

various clearances (H/B=2)

Fig. 9 Distribution of local Nu as a function of X/B for various clearances (H/B=10)

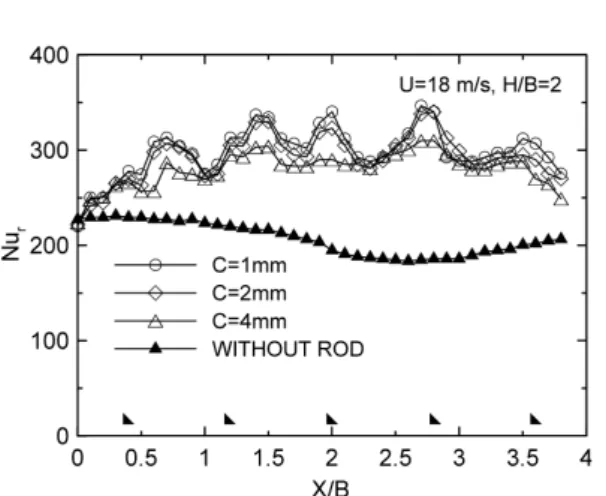

Fig. 10 Comparison of average local Nu on the flat plate with and without rods for various clearances(H/

B=2)

Fig. 11 Comparison of average local Nu on the flat plate with and without rods for various clearances (H/

B=10)

(6)

3.4 메쉬 및 사각로드를 설치한 경우의 열전달 특성 비교

충돌공기제트시스템의열전달특성에 관한연구가운 데지금까지보고된연구결과들을검토하면난류촉진체 설치에의한난류촉진방법이주목을받고있기때문에 이분야에대한연구결과들의검토도매우중요하다고 생각된다. 따라서본절에서는전열면과간극을두고정

사각형로드및메쉬를설치한실험결과^{(3, 6)}들을본실

험결과와비교검토하고자한다.

Figure 12는 U=18 m/s, H/B=2일때메쉬(한변의길이

가 10 mm인정사각형홀배열)와, 정사각형로드(한변

의길이가 4 mm)^를^{전열면앞에}^설치했을 ^경우에^국소

평균열전달율(로드및메쉬를설치했을때평균열전달 율/로드가없을때 평균열전달율 : )을본실험

결과와비교한것으로 X/B<2^까지의^{열전달증진율은}^메

쉬를설치한경우가높게나타나는데이것은충돌영역 에서제트가메쉬를통과하면서소분류로 분할되어충 돌하기때문이며이효과는로드에의한난류촉진효과 보다크게작용하기때문으로생각된다.

그러나벽면분류영역으로진행하면서로드를설치했 을경우로드밑의가속, 재부착및로드측면에서발생 하는와류의영향이크게작용해열전달증진효과는메 쉬보다높게나타난다.

4. 결 론

본연구는 2^차원충돌공기제트시스템에서열전달증

진을목적으로전열면앞에폭과높이가 4 mm^인^직삼각

형로드를 40 mm 간격으로설치하고로드와전열면사

이의간극(C=1, 2, 4 mm), 노즐출구와전열면사이의거

리(H=100, 500 mm)^를^{변화시키면서}^{열전달특성을} ^실

험적으로규명하고, 로드를설치하지않은평판의경우 와비교검토하여다음과같은결론을얻었다.

1) ^로드를 ^설치하지^않은^경우에는^정체점^이후 Nu^f

가계속적으로감소하지만, 로드를설치할경우에는로 드측면에서의와류발생, 유체의가속및재부착등에의 해서정체점보다높은 Nu^r^이^나타났다.

2) 로드와전열면사이의간극이 1 mm일때열전달성 능이가장우수하였으며로드가없는경우와비교하면

H/B=2일때평균 47%의열전달증진효과가있었다.

3) ^메쉬와^정사각형^로드^및^직삼각형^로드에^의한^열

전달증진효과를비교한결과메쉬를설치한경우에는

X/B<2영역에서, 정사각형및직삼각형 로드를설치한

경우에는 X/B>2^영역에서^{열전달증진효과가}^높게^나타

났다.
