다수균열과 변형경화 거동을 갖는 고인성시멘트복합체의 역학 및 수축 성능
Mechanical & Shrinkage Performance of
Ductile Fiber Reinforced Cementitious Composites with Multiple crack and Strain-Hardening Behavior
양일승 (Il-seung Yang)
｜동신대학교 조교수｜[email protected]
김재환 (Jae-hwan Kim)｜(주)AMS엔지니어링 대표이사
｜[email protected]
김준석 (Jun-seok Kim)
｜㈜함주건설 대표이사
｜[email protected]
는 압축강도 50MPa 이상, 직접인장변형율 3.5% 이상 을 발현하며, 휨 및 인장하중 작용 하에서 초기균열이 발생된 후에도 응력의 저하없이 변형이 지속적으로 증 대되는 변형경화거동(Strain-hardening behavior)을 보 여 에너지흡수능력 및 변형성능이 매우 풍부한 시멘트 베이스의 특수 무기계 재료이다[그림 1]. 더욱이, 상기 의 변형경화 과정에서 100㎛ 이하의 미세균열이 무수 히 발생되는 멀티플 크랙(Multiple-cracking) 특성을 보 이고 균열폭이 매우 미세하여 균열발생 후에도 열화인 자의 침투를 억제하여 내구성능을 유지하며, 화재 시에 는 급격한 온도상승에도 폭열(Explosive spalling)현상 을 방지하고 차열성능이 우수하여 내부 보강재의 손상
DFRCC와 기존 섬유보강모르터 (2종류)를 대상으로 콘크리트용 보수재료로 활용하기 위한 성능을 검증하 기 위해 재료 자체의 압축성능, 휨성능, 직접인장성능 을 평가하고자 하였으며, 이를 위한 실험계획 및 방법 은 표 1과 사진 1∼사진 3에 나타내고 있다. 특히, 휨이 나 직접인장하중 작용 하에서 균열제어성능 및 변형성 능을 검증하기 위해 휨시험시 최대처짐량 및 균열패턴 과 1축 직접인장시험 시 최대변형량 및 균열패턴을 각 각 측정하였다.
2.2 압축강도
압축강도는 그림 2, 3에 나타낸 것과 같이 모든 재령 에 있어서 개발기술인 DFRCC가 가장 높은 압축강도 를 발현하였으며, 더욱이 장기재령에서의 강도증진 비 율도 기존 보수모르터에 비해 높게 나타났다. 또한, 모 든 대상 제품이 보수재료의 품질기준인 KS F 4042 [콘 크리트구조물 보수용 폴리머시멘트모르타르]의 압축강 도 20.0 MPa를 만족하고 있으나, 개발기술인 DFRCC 가 가장 우수하며, 더욱이 탄성계수도 압축강도와 유사 한 경향을 나타내고 있었다[표 2].
구분 (기호) 평 가 항 목 상 세 항 목 시험체 크기 시 험 방 법
◦개발기술 (DFRCC)
◦기존제품-A (RM-A)
◦기존제품-B (RM-B)
◦압축성능 ◦압축강도/탄성계수 φ100 × 200mm KS F 2405
◦휨성능 ◦휨강도/최대처짐량/균열패턴 100×100×400mm KS F 2566
◦직접인장성능 ◦인장강도/최대변형량/균열패턴 [사진 3] 참조 JSCE-DFRCC (일본토목학회)
표 1. 재료 자체의 역학성능 검증을 위한 실험계획 및 방법 그림 1. 고인성시멘트복합체(DFRCCs)의 성능
그림 2. 재령별 압축강도 그림 3. 압축강도 및 탄성계수 (28일)
구 분 DFRCC RM-A RM-B 비 고
압축강도 (MPa) 45.3 41.5 40.3 28일
탄성계수 (GPa) 17.4 14.1 13.5 28일
표 2. 재령 28일에서의 압축강도 및 탄성계수

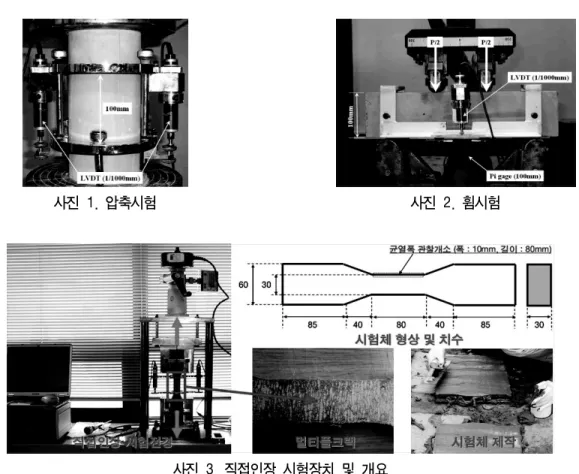

사진 1. 압축시험 사진 2. 휨시험
사진 3. 직접인장 시험장치 및 개요
2.3 휨강도
DFRCC는 그림 4와 같이 휨하중하에서 초기균열이 발생된 후에도 응력의 저하 없이 변위의 증가와 함께 응력이 다시 증대되는 변형경화거동을 안정적으로 발 휘하였으며, 그림 5과 같이 모든 재령에서 기존 보수모 르터에 비해 휨강도가 매우 높게 나타났다. 또한, 표 3 에는 재령 28일에서의 휨성능을 나타낸 것으 로, DFRCC는 기존 섬유보강모르터에 비해 휨강도가 약 1.7∼2.4 배, 최대휨응력시 처짐량은 약 12∼71 배 높
게 나타났고, 시험체의 측면 및 밑면에서 복수의 미세 균열인 멀티플크랙이 뚜렷하게 나타내었다[사진 4].
2.4 직접인장강도
DFRCC는 그림 6, 7에 나타낸 것과 같이 직접인장하 중 하에서 초기균열이 발생된 후에도 응력의 저하 없이 변위의 증가와 함께 응력이 다시 증대되는 변형경화거 동을 안정적으로 발휘하였으며, 모든 재령에서 기존 섬 유보강모르터에 비해 인장강도가 매우 높게 나타났다.
그림 4. 휨응력-변형곡선 (재령 28일) 그림 5. 재령별 휨강도
구 분 DFRCC RM-A RM-B
휨강도 15.47 MPa 6.37 MPa 9.03 MPa
최대처짐량 4.247 mm 0.059 mm 0.366 mm
균열개수 무수함 (멀티플크랙) 1.0 2.3
대표 사진
측면 사진
밑 면 사진
비고 멀티플크랙의 안정적 발생 1개의 균열이 급격히 개구 1개의 균열이 서서히 개구
표 3. 재령 28일에서의 휨성능 (시험체 크기 : 100×100×400 mm)
구 분 DFRCC RM-A RM-B
인장강도 5.54 MPa 3.60 MPa 4.33 MPa
변형량 3.702 % 0.016 % 0.045 %
균열개수 무수함 (멀티플크랙) 1.0 2.5
대표사진
특기사항 멀티플크랙이 안정적으로 발생
하면서 연성적으로 파괴 초기균열이 급격히 개구하면서
순간적으로 파괴 평균 2.5개의 균열이 발생한 후 국소화되면서 파괴
표 4. 재령 28일에서의 직접인장성능
그림 6. 직접인장응력-변형곡선 (재령 28일) 그림 7. 재령별 직접인장강도 사진 4. DFRCC의 휨변형성능 및 멀티플크랙 (시험체 크기 : 100×15×400 mm)
3. 고인성시멘트복합체의 수축성능
3.1 실험계획 및 방법
일반적으로 시멘트재료의 선정에 있어서 재료의 역 학성능과 더불어 수축특성 (즉, 치수안정성)은 매우 중 요한 평가지표이며, 기존 콘크리트 모체와의 일체성을
축특성을 비교하고자 하였으며, 표 5에는 실험계획 및 방법을 나타내고 있다. 사진 5∼사진 8에는 수축특성을 위한 실험체의 사진을 보여주고 있다.
3.2 소성수축 실험
표 6에는 소성수축 실험결과를 나타낸 것으로, 개발
구 분 시 험 항 목 평 가 항 목 시 험 방 법 시 험 조 건
온도 (℃) RH (%) 풍속 (m/sec)
◦ 개발기술 (DFRCC)
◦ 기존기술-A (RM-A)
◦ 기존기술-B (RM-B)
◦ 소성수축 ◦ 균열패턴 ◦ 링테스트 30±3 40±5 4.0∼4.5
◦ 자기수축 ◦ 자기수축률 ◦ KS F 2586 20±360±10 -
◦ 건조수축 ◦ 길이변화율 ◦ KS F 2424 20±360±10 -
◦ 구속균열시험 ◦ 균열발생시점 ◦ KS F 2595 20±360±10 -
표 5. 수축특성 검증을 위한 시험계획 및 방법
사진 5. 소성수축 몰드 및 시험전경 사진 6. 길이변화율 시험
사진 7. 자기수축 시험체 및 시험전경 사진 8. 구속균열시험
기술인 DFRCC는 소성수축에 의한 균열이 전혀 발생 되지 않았으나, 기존 섬유보강모르터는 모두 소성수축 균열이 발생하였다.
3.3 자기수축 및 건조수축의 실험
그림 8에는 KS F 2586에 준하여 매립형 스트레인게 이지에 의해 측정된 자기수축량을 나타낸 것으로, 개발 기술인 DFRCC는 재령 7일정도까지는 다소 팽창하다 가 이후에는 서서히 수축하는 경향을 보였으며, 재령 28일에서의 수축량은 약 30㎛ 정도로 기존 보수모르터
에 비해 약 5∼7 % 수준으로 저감됨을 확인할 수 있었다.
그림 9에는 KS F 2424에 준하여 다이얼게이지에 의 해 측정된 길이변화율을 나타낸 것으 로, 개발기술인 DFRCC의 재령 28일 길이변화율은 -0.040%로 기존 섬 유보강모르터에 비해 약 25∼40 % 정도 저감되었다.
또한, 이러한 값은 국내 기준인 KS F 4042 (±0.15%) 뿐만 아니라 일본도로공단의 기준 (±0.08%)도 만족시 키는 것으로 개발기술인 DFRCC가 건조수축에 대한 저항성이 우수함을 확인할 수 있었다.
구 분 DFRCC RM-A RM-B
대표사진
균열길이 0.0 mm 186.0 mm 76.0 mm
균열폭 0.0 mm 0.08 mm 0.04 mm
균열면적 0.0 mm2 14.88 mm2 3.04 mm2
특기사항
(2개월후) ◦균열이 전혀 발생되지 않음 ◦균열의 길이 및 폭이 점점 진전되
었으며, 측면에서도 추가균열 발생 ◦균열의 길이 및 폭이 점점 진전되 었으며, 측면에서도 추가균열 발생
표 6. 소성수축 실험결과
그림 8. 자기수축량 측정결과 그림 9. 길이변화율의 측정결과
3.4 구속수축 실험
표 7 및 그림 10에는 KS F 2595에 준하여 측정된 구속수축량을 나타낸 것으로, 균열발생시점은 DFRCC 가 25.6일, RM-A가 22.4일, RM-B가 23.1일로 개발기 술인 DFRCC가 가장 느리게 발생하였으며, 균열발생 시 수축량은 DFRCC가 -139㎛, RM-A가 -104㎛, RM-B가 -129㎛로 DFRCC가 가장 크게 나타났다. 더 욱이, DFRCC는 발생된 균열의 폭이 매우 작았으며, 균열발생 이후에도 균열폭이 확장되지 않고 섬유의 가 교작용에 의해 일정한 크기로 계속 유지함을 알 수 있 었다.
4. 맺음말
연성적(Ductile)이고 변형경화(Strain Hardening) 특 성을 갖는 차세대 콘크리트 재료인 고인성시멘트복합 체를 활용한 내진보강을 통해 구조물의 성능개선뿐만 아니라 고노무비용, 3D업종 기피로 대별되는 건설산업 에 대한 경쟁력을 확보할 수 있을 것으로 판단된다. 향 후, 구조물의 요구성능에 따른 고인성시멘트복합체의 배합설계, 기존 구조물 성능 개선을 위한 보강기법에 있어 구조 요소로써의 고인성시멘트복합체의 활용성 연구 등이 필요하다.
균열 발생
일수 측정개시 후 25.6일 측정개시 후 22.4일 측정개시 후 23.1일
수축량 - 139 ㎛ - 104 ㎛ - 129 ㎛
특기사항 ◦균열이 매우 미세하게 나타났으며,
균열 이후에도 확장되지 않음. ◦관통균열이 발생하였으며, 균열폭도
다른 재료에 비해 매우 크게 나타남. ◦균열이 단면을 관통하지 않았으나, 비교적 선명하게 발생함.
그림 10. 구속수축량 측정결과
