계산기 사용가능 여부 가능
전기기기 1 1
전기기기

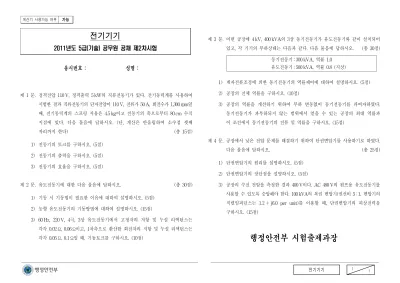

2011년도 5급(기술) 공무원 공채 제2차시험
응시번호 : 성명 :
제 1 문. 정격전압 110 V, 정격출력 5 kW의 직류전동기가 있다. 전기동력계를 사용하여 시험한 결과 직류전동기의 단자전압이 110 V, 전류가 50 A, 회전수가 1,300 rpm일 때, 전기동력계의 스프링 저울은 4.5 kg이고 전동기의 축으로부터 80 cm 수직 지점에 있다. 다음 물음에 답하시오. (단, 계산은 반올림하여 소수점 셋째
자리까지 한다) (총 15점)
1) 전동기의 토크를 구하시오. (5점) 2) 전동기의 출력을 구하시오. (5점) 3) 전동기의 효율을 구하시오. (5점)
제 2 문. 유도전동기에 대한 다음 물음에 답하시오. (총 30점) 1) 기동 시 기동법이 필요한 이유에 대하여 설명하시오. (5점)
2) 농형 유도전동기의 기동방법에 대하여 설명하시오. (15점)
3) 60 Hz, 220 V, 4극, 3상 유도전동기에서 고정자의 저항 및 누설 리액턴스는 각각 0.02 Ω, 0.06 Ω이고, 1차측으로 환산한 회전자의 저항 및 누설 리액턴스는 각각 0.05 Ω, 0.1 Ω일 때, 기동토크를 구하시오. (10점)
제 3 문. 어떤 공장에 4 kV, 400 kVA의 3상 동기전동기가 유도전동기와 같이 설치되어 있고, 각 기기의 부하상태는 다음과 같다. 다음 물음에 답하시오. (총 30점)
동기전동기 : 300 kVA, 역률 1.0
유도전동기 : 500 kVA, 역률 0.8 (지상)
1) 계자전류조정에 의한 동기전동기의 역률제어에 대하여 설명하시오. (5점) 2) 공장의 전체 역률을 구하시오. (10점)
3) 공장의 역률을 개선하기 위하여 부하 변동없이 동기전동기를 과여자하였다.
동기전동기가 과부하되지 않는 범위에서 얻을 수 있는 공장의 최대 역률과 이 조건에서 동기전동기의 전류 및 역률을 구하시오. (15점)
제 4 문. 공장에서 낮은 전압 문제를 해결하기 위하여 단권변압기를 사용하기로 하였다.
다음 물음에 답하시오. (총 25점)
1) 단권변압기의 원리를 설명하시오. (5점) 2) 단권변압기의 장단점을 설명하시오. (5점)
3) 공장의 수전 전압을 측정한 결과 400 V이다. AC 480 V의 펌프용 유도전동기를 사용할 수 있도록 승압해야 한다. 100 kVA의 복권 변압기(권선비 5 : 1, 변압기의 직렬임피던스는 1.2 ＋ j6.0 per unit)를 이용할 때, 단권변압기의 피상전력을 구하시오. (15점)
