1. 서 론
건축구조물의 구조설계는 안전성뿐만 아니라 사용성 및 내 구성 등을 확보하여야 한다. 최근 건축물의 고층화가 지속됨 에 따라 저층건물에서 크게 문제되지 않았던 건축물의 사용 성에 대한 영향이 증대되고 있다. 특히 초고층건물에서는 각 층 수직부재 사이의 축소량의 차이가 누적되어 수평부재에 추가적인 내력이 발생하며, 기존 저층건물에서는 볼 수 없었 던 여러 비구조부재의 파손이 야기된다(Kim and Shin, 2012).
따라서 기둥축소량의 영향은 처짐, 변형 등 초고층 건물의 시 공단계해석에 있어 반드시 고려되어야 할 사항으로 여겨지고 있으며(Kim, 2011), 기둥의 축소량을 보정하기 위해 사전해 석을 수행하여 보정하고 실제 발생한 축소량을 계측하여 해 석결과와 비교·분석하여 재보정 및 검증을 해야 할 필요가 있 다(Song et al, 2005).
기둥축소량 검토 시 고려해야할 사항들은 설계, 재료, 시공 적인 관점으로 분류할 수 있다. 설계적인 관점에서는 수직하
중에 편심이 발생하는 경우, 코어와 기둥간의 강성이 차이나 는 경우, 건물에서 수직하중이 전이 될 경우 등을 고려해야 한 다. 재료적인 관점에서는 콘크리트의 장기적 거동을 결정짓 는 크리프(Creep)와 건조수축(Shrinkage)을 고려해야 하며, 콘크리트에 발생하는 장기변형의 구속효과를 가진 RC, SRC, CFT 등의 부재를 고려해야 한다. 시공적인 측면에서는 코어 선/후 시공, 거푸집과 가설구조 수직부재의 존치기간, 골조 보 정 방법 등을 고려해야 한다(Ha, 2018).
콘크리트의 기둥축소량을 재료적인 측면에서 보면 탄성변 형과 크리프, 건조수축과 같은 비탄성변형으로 나눌 수 있다.
콘크리트 고층건물의 수직부재는 연직하중으로 인한 탄성변 형과 시간의 경과에 따른 비탄성 변형으로 장기간에 거쳐 축 소가 일어나게 된다(Song and Kim, 2018). 또한 시공적인 측 면에서 보면 슬래브 타설 전 축소량(Up to)과 슬래브 타설 후 축소량(Sub to)로 나눌 수 있다. 슬래브 타설 이전에 발생하는 축소량은 하부에 작용되는 탄성축소량과 크리프, 건조수축의 합으로 나타내는 축소량이며, 시공과정에서 자동적으로 보정 될 수 있다. 슬래브 타설 후 일어나는 축소량은 상부 시공에 의 해 발생하는 추가 하중으로 비탄성 축소에 의해 발생되는 축 소량이며, 시공 이후 보정이 어려우므로 그 값을 예측하여 보 정할 필요가 있다(Kim, 2008 ; Kim, 2010).
그러나 구조해석이 시공 과정을 정확하게 반영할 수 없으
Journal of the Korea Institute for Structural Maintenance and Inspection Vol. 24, No. 4, August 2020, pp.3 8-47
https://doi.org/10.11112/jksmi.2020.24.4.38 pISSN 2234-6937
eISSN 2287-6979
RC 고층 건물에서 계측 결과를 이용한 기둥축소 해석보정의 효과에 대한 변수 연구
송은석1, 김재요2*
A Parametric Study on Effects of Column Shortening Analytical Correction Using Measured Results in RC Tall Buildings
Eun-Seok Song1, Jae-Yo Kim2*
Abstract :
A parametric study for analytical correction using measurement results was performed to minimize errors in the predictions of column shortening in RC tall building. The parameters of the column shortening analytical correction are the execution standard of analytical correction, the value of the analytical correction, and the measurement location, and the analytical correction models with the parameters were applied to the construction sequence analysis of a 41-story RC building to compare and analyze the correction effect according to the parameter.The reduction ratio of the error value for each floor was compared with the number of corrections and the total corrected value, and it was confirmed that the error tended to be minimized when the execution standard of analytical correction was performed based on a regular interval, when the analysis correction value was corrected by the error value, and when the measurement position was measured every floor. From this, it was confirmed that the most appropriate analytical correction model can be derived by applying multiple analytical correction models to the actual analysis model.
Keywords :
Tall Building, Column shortening, Analytical Correction, Construction Sequence analysis1학생회원, 광운대학교 건축공학과 석사과정
2정회원, 광운대학교 건축공학과 교수
*Corresponding author: [email protected]
Dept. Architectral Engineering, Kwangwoon University, Seoul, 01897, Korea
∙본 논문에 대한 토의를 2020년 9월 30일까지 학회로 보내주시면 2020년 10 월호에 토론결과를 게재하겠습니다.
Copyright Ⓒ 2020 by The Korea Institute for Structural Maintenance and Inspection. This is an Open Access article distributed under the terms of the Creative Commons Attribution Non-Commercial License (http://creativecommons.org/licenses/by-nc/3.0)which permits unrestricted non-commercial use, distribution, and reproduction in any medium,
므로 구조해석결과와 실제 시공 결과는 차이가 발생하며, 구 조해석에 의한 예측 값과 시공 중 계측 값의 오차로서 확인할 수 있다. 고층건물의 기둥축소량에 대한 예측과 계측 간에 오 차가 발생하는 원인은 해석에 적용하는 재료모델이 실제 구 조물의 거동을 정확하게 반영하지 못하는 경우, 시공 현장에 서 발생하는 하중의 크기와 온도, 습도, 시공환경 등을 정확히 반영하지 못하는 경우가 있으며(Kim and Shin, 2012), 계측센 서의 오류로 인한 경우 등이 있다. 이러한 오차의 원인을 제거 하는 것이 용이하지 않으므로 시공단계해석을 통한 예측과 발생 가능한 현장계측의 오차를 줄이기 위해 해석보정에 관 한 연구가 진행되었다(Song and Kim, 2019). 이 연구에서는 해석보정에 의한 해석과 계측 간의 오차 감소 효과를 확인하 였지만, 해석보정 단계에서 다양한 변수가 미치는 영향에 대 한 연구는 이루어지지 않았다.
이에 본 연구에서는 해석보정에 대해 적용할 수 있는 여러 가지 변수를 제시하고, 이를 철근콘크리트 41층 규모의 해석 모델에 적용하여 각 해석보정 모델에 대하여 비교·분석한 후 최적의 해석보정 방법을 제시하는 연구를 진행하였다.
2. 해석보정 변수 연구 방법
2.1 해석보정 변수 설정
해석보정은 시공단계해석 시 계측 값과 해석 값 사이의 오 차를 줄이기 위해 해석 값을 계측 값에 따라 보정하는 것을 의 미하며, 해석보정의 적용을 통해 시공단계해석에 의한 예측 의 오차를 줄이는 효과를 기대할 수 있다. 본 연구에서 해석보
정 변수의 분류는 해석보정 시행기준과 해석보정의 값, 계측 위치에 따라 구분될 수 있다.
해석보정 시행기준에 따른 분류는 허용오차 값을 설정 한 뒤 허용오차가 초과될 경우 해석보정을 시행하는 방법이 있 다. 이는 허용오차 값을 5㎜로 설정하여 이를 초과했을 경우 해석보정을 실시하는 방법으로 적용하였다. 또한 일정한 층 이나 시공단계 간격으로 정기적인 해석보정을 실시하는 방법 이 있다. 이는 6, 12 Stage 등 일정한 간격을 기준으로 해석보 정 하는 방법으로 적용하였다.
해석보정 값에 따른 분류는 예측과 계측의 오차가 발생할 때 허용오차 값을 설정한 후 이를 초과할 때 허용오차 값만큼 보정을 시행하는 방법이 있으며, 예측과 계측의 오차가 발생 한 만큼 오차 값을 보정하는 방법이 있다.
계측 위치에 따른 분류는 계측센서가 매 층마다 있어 계측 값이 매 층 존재할 경우와 계측센서가 임의의 층에 있어 계측 값이 일정한 층 간격으로 계측되거나 일정하지 않은 층 간격 으로 계측되는 경우가 있다.
2.2 해석보정 모델 구분
본 연구에서 적용한 해석보정 모델은 ‘2.1 해석보정 변수 설정’에서 설정된 해석보정 변수들을 조합하여 구성하였다.
단, 해석보정 값에 따른 분류에서 허용오차가 초과할 경우 허 용오차 값만큼 보정하는 방법은 해석보정 시행기준에서 일정 한 층 또는 시공단계에서 정기적인 보정을 시행하는 방법과 모순되므로 이 경우에는 생략하여 설정하였다.
Table 1은 해석보정 시행기준, 해석보정 값, 계측 위치에 따 라 본 연구에서 적용한 전체 해석보정 모델들을 나타낸 것이
Analytical correction
model name* Execution standard of analytical correction Analytical correction value Measurement location TOL05-TOL-EF Correction when the tolerance value (5 ㎜) is exceeded Corrected by the tolerance value Every floor TOL05-TOL-RF Correction when the tolerance value (5 ㎜) is exceeded Corrected by the tolerance value Regular floor TOL05-ERR-EF Correction when the tolerance value (5 ㎜) is exceeded Correction by error value Every floor TOL05-ERR-RF Correction when the tolerance value (5 ㎜) is exceeded Correction by error value Regular floor STG06-ERR-EF Corrected for every 6 stages Correction by error value Every floor STG12-ERR-EF Corrected for every 12 stages Correction by error value Every floor STG18-ERR-EF Corrected for every 18 stages Correction by error value Every floor STG06-ERR-RF Corrected for every 6 stages Correction by error value Regular floor STG12-ERR-RF Corrected for every 12 stages Correction by error value Regular floor STG18-ERR-RF Corrected for every 18 stages Correction by error value Regular floor STG9/6-ERR-IF Corrected for every 9, 6 stages Correction by error value Irregular floor STG15-ERR-IF Corrected for every 15 stages Correction by error value Irregular floor *TOL05-TOL-EF
Measurement location : Every floor(EF), Regular floor(RF), Irregular floor(IF)
Analytical correction value : Correction by the tolerance value(TOL), Correction by error value(ERR) TOL : Setting value of tolerance / STG : Stage interval to correct
Enforcement standard of analytical correction
: Correction when tolerance value is exceeded(TOL), Correction for certain stage(STG)
Table 1 Analytical correction models
다. 해석보정 모델명은 표 하단부에 제시한 바와 같이 4가지 변수조건에 대하여 나타내고 있다. 예를 들어 허용오차가 5㎜
이상일 경우 허용오차 값만큼 보정하고 매 층 계측되었을 때 의 해석보정 모델명은‘TOL05-TOL-EF’로 표현하며, 6 Stage 마다 오차 값만큼 보정하고 특정한 층에 일정한 간격으로 계 측되었을 때의 모델명은 ‘STG06-ERR-RF’로 표현될 수 있다.
3. 해석 예제모델
본 연구에서는 여러 가지 변수에 대한 해석보정 모델을 실 제 건물에 적용하여 변수에 대한 적절성을 평가하였다. 대상 건물은 Fig. 1과 같이 1층 3m, 2층 5m, 3~41층 3m로 122m 높 이의 41층 고층건물이며, RC 및 SRC 기둥을 가진 코어 전단 벽 시스템의 구조형식이다(Song and Kim, 2019).
기둥축소량은 총 61단계의 시공단계로 구성하여 1,000일에 대한 시공단계해석을 수행하였다. 시공단계별로 기둥 C1(Fig.
1b)에 대하여 수직방향 변형(dz)의 슬래브 타설 전 축소량과 슬 래브 타설 후 축소량의 합인 ‘Total’ 값으로 나타내었다. 기둥 C1 의 단면은 800㎜ × 800㎜ 이며, 압축강도는 33MPa으로 PCA모 델의 재료모델을 적용하였다(Fintel et al, 1987).
기둥축소량 예측을 위한 시공단계해석은 ASAP(Ha and Lee, 2012) 프로그램에 의하여 수행되었다. 해석보정은 보정 이 시행되는 시공단계에서 수직방향 변형(dz)에 해석보정 값 만큼의 강제 변형을 추가하는 방식으로 적용되었다.
4. 해석보정 적용 방법
변수에 따른 해석보정 효과 분석과 발생 가능한 다양한 계 측 상황과의 비교를 위하여 시공단계해석 결과와의 오차의 분포에 따른 4가지 유형의 현장 계측 가정 값을 적용하였다 (Song and Kim, 2019). 저/고층에서 일정한 비율로 오차가 증 가하는 경우(계측 A), 저층부에서 오차가 크게 발생하고 고층
(a) Stage 23 (b) Stage 38 (c) Stage 47 (d) Stage 61
Fig. 2 Analytical correction process of TOL05-TOL-EF model
(a) 3D Analysis model (b) Typical floor

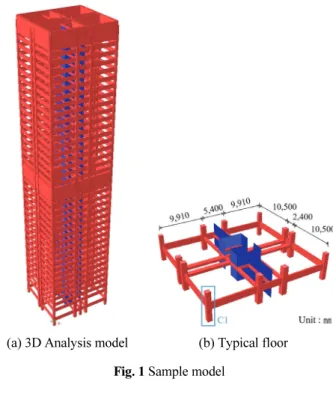

Fig. 1 Sample model
부에서 오차가 줄어드는 경우(계측 B), 저층부에서 오차가 거 의 발생하지 않으나 고층부로 갈수록 오차가 크게 발생하는 경우(계측 C), 저/고층부에서 오차가 복합적으로 크게 발생하 는 경우(계측 D)로 나누어 진행하였다. 현장 계측의 가정에 대한 세부사항들은 Song and Kim(2019)에 제시된 내용을 동 일하게 적용하였다.
Fig. 2 및 Fig. 3은 계측 D에 대하여 해석보정 과정을 보여주 고 있다. Fig. 2는 TOL05-TOL-EF 모델에 대하여 매 층 계측 되었을 때 허용오차를 5㎜로 설정하고 이를 초과하는 시공단 계에서 허용오차 값만큼 해석보정 하는 방법을 단계적으로 보여주고 있다. Fig. 2(a)에서 상층 시공이 진행되면서 오차가 점점 증가하여 17층이 시공되는 23 Stage에 최상부층 예측과 계측의 오차가 허용오차 값 (5㎜)을 초과하였다. 그에 따라 최 상부층에 허용오차 값(5㎜)만큼 보정을 적용하였다. 보정 후 시공 진행에 따라 오차가 증가하여 27층이 시공되는 38 Stage 에서 최상부층의 오차가 허용오차 값(5㎜)을 초과하여 같은 방법으로 보정을 적용하였다(Fig. 2b). 이러한 과정이 총 4회 반복되면서 최종단계까지 4회의 해석보정이 이루어졌다 (Figs. 2c & 2d).
Fig. 3은 STG12-ERR-EF 모델에 대하여 매 층 계측 되었을 때 12 Stage마다 오차 값만큼 해석보정 하는 방법을 단계적으 로 나타내고 있다. Fig. 3(a)에서 9층이 시공되는 11 Stage의 최상부층 오차가 2.72㎜만큼 발생하였다. 그에 따라 최상부층 에서 오차 값만큼 보정하여 보정 직후 9층의 오차가 0㎜가 되 도록 하였다. 12 Stage 이후 17층이 시공되는 23 Stage에서도 같은 방법으로 최상부층에 오차 값만큼 보정을 적용하였고 (Fig. 3b), 이러한 과정이 총 5회 반복되면서 최종단계까지 5
회의 해석보정이 이루어졌다(Figs. 3c & 3d).
5. 해석보정 효과 분석
5.1 해석 결과
해석보정에 의한 예측 값과 계측 값 간의 오차 감소 효과를 정량적으로 분석하기 위하여 층 평균 오차 값, 층 평균 오차 감 소 값, 층 평균 오차 값의 감소율 등을 정의하였다.
(1)
(2)
(3)
×
(4)여기서,
는 보정이 없는 예측 값에 대한 층별 평균 오차 값,
는 보정된 해석 값에 대한 층별 평균 오차 값,
는 층별 계측 값,
는 층별 보정이 없는 예측 값,
는 층별 보정된 해석 값을 의미한다.식 (1)은 보정이 없는 예측 값과 계측 값의 층별 오차 값에 대한 평균을 내어 구한 값이며, 식 (2)는 각 해석보정 모델별의 층 평균 오차 값으로 보정된 해석 값과 계측 값의 차이인 층별 오차 값에 대한 평균이다. 이 값을 비교하여 층별 평균 오차 값이 얼마만큼 감소하였는지 나타낸 값을 층 평균 오차 감소 값(Reduction Value)이라 하며(식 3), 그 값을 바탕으로 보정이 없는 예측의 층 평균 오차 값에 대한 층 평균 오차 감소 값의 비율을 층 평균 오차
(a) Stage 11 (b) Stage 35 (c) Stage 47 (d) Stage 61

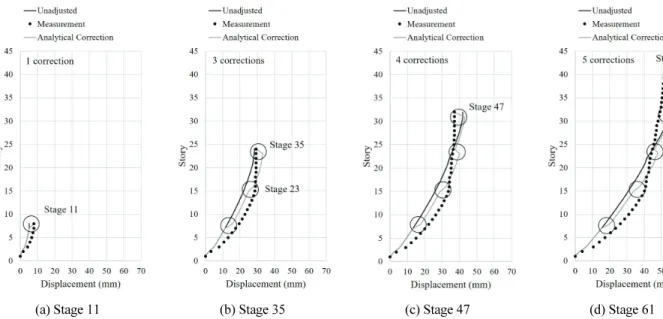

Fig. 3 Analytical correction process of STG12-ERR-EF model
값의 감소율(Reduction Ratio)이라 한다(식 4).
각 모델에 대하여 층 평균 오차 값은 절대적인 값으로 나오 게 된다. 따라서 모든 해석보정 모델에 대하여 층 평균 오차 감 소 값을 상대적인 값으로 전환하여 평균화하기 위해 백분율 값으로 나타내었다. 층 평균 오차 값의 감소율이 클수록 보정 된 해석 값과 계측 값의 오차가 작아 해석보정 효과가 높다고 볼 수 있으며, 작을수록 보정된 해석 값과 계측 값의 오차가 커 져 해석보정 효과가 낮다고 볼 수 있다.
Table 2는 각 해석보정 모델별로 해석의 최종단계에서 보 정된 해석 값과 계측 값의 차이를 4가지 유형의 계측에 대하 여 층 평균 오차 값(식 1 & 2), 전체 보정 값, 오차 값의 감소율 (식 4), 보정 횟수로 비교한 표이다.
Fig. 4는 보정 횟수에 따른 오차 값의 감소율을 4가지 유형 의 계측에 대하여 나타낸 그래프이다. 보정 횟수가 많을수록 감소율이 증가하는 관계를 가지고 있음을 확인할 수 있다. 또 한 4가지 계측에 따라서 ‘STG##’의 경우 일정한 시공단계마
다 보정이 적용되므로 보정된 해석 결과와 계측 결과의 오차 가 감소하는 경향이 일정하지만, ‘TOL05’의 경우에는 그렇지 않음을 확인할 수 있다.
4가지 유형의 계측에서 ‘TOL05’가 ‘STG18’보다 적은 보 정 횟수로도 오차율 감소 효과가 증가하는 것을 볼 수 있다.
‘STG18’의 경우 보정 횟수를 늘리기 위하여 시공의 초기단계 와 최종단계에 보정을 할 수 있도록 설정하였지만 미소한 값 이 적용되었다. 그러므로 시공의 중간단계에서 예측과 계측 의 오차는 ‘STG18’이 ‘TOL05’보다 크기 때문에 감소율이 감 소하게 된다. 따라서 ‘STG18’보다 오차가 크게 발생되는 시 점에 오차 발생 경향에 따라 보정되는 ‘TOL05’의 경우 보정 의 효과는 증대된다고 판단된다.
‘STG##’에서 같은 보정 횟수일 때, 최종시공단계의 전 단계 에 계측 값이 존재하여 보정이 적용되는 ‘EF’와 달리 ‘RF’는 그 렇지 않다. 따라서 매 층 계측되는 ‘EF’의 경우가 임의의 일정한 층에 계측되는 ‘RF’의 경우보다 최종시공단계에서 효과적으로
Analytical
correction model name
Measurement A Measurement B
( ㎜)
( ㎜)
Total corrected value( ㎜)
Reduction ratio(%)
Correction count
( ㎜)
( ㎜)
Total corrected value( ㎜)
Reduction ratio(%)
Correction count
TOL05-TOL-EF 11.50 6.87 15.00 40.28 3 4.59 7.13 15.00 41.31 3
TOL05-TOL-RF 11.37 6.83 10.00 39.96 2 4.73 6.64 10.00 41.35 2
TOL05-ERR-EF 11.50 6.21 17.56 46.03 3 4.59 6.95 16.04 42.77 3
TOL05-ERR-RF 11.37 6.16 11.46 45.82 2 4.73 6.41 7.00 43.36 1
STG06-ERR-EF 11.50 4.65 17.56 60.53 10 4.59 5.71 17.44 53.01 10
STG12-ERR-EF 11.50 5.47 17.56 53.70 5 4.59 6.37 17.44 47.55 5
STG18-ERR-EF 11.50 6.29 17.56 46.89 4 4.59 7.08 17.44 41.68 4
STG06-ERR-RF 11.37 4.92 16.19 56.77 9 4.73 5.72 16.05 49.43 9
STG12-ERR-RF 11.37 5.57 16.19 51.03 5 4.73 6.25 16.05 44.82 5
STG18-ERR-RF 11.37 6.79 16.19 40.31 3 4.73 7.12 16.05 37.07 3
STG9/6-ERR-IF 11.11 5.20 14.94 53.16 7 4.61 6.15 14.39 44.66 7
STG15-ERR-IF 11.11 6.11 14.94 44.99 4 4.61 6.69 14.39 39.80 4
Analytical correction model name
Measurement C Measurement D
( ㎜)
( ㎜)
Total corrected value( ㎜)
Reduction ratio(%)
Correction count
( ㎜)
( ㎜)
Total corrected value( ㎜)
Reduction ratio(%)
Correction count
TOL05-TOL-EF 4.59 2.64 10.00 42.49 2 6.77 5.13 20.00 24.21 4
TOL05-TOL-RF 4.73 2.92 10.00 38.39 2 6.70 4.89 15.00 26.98 3
TOL05-ERR-EF 4.59 2.60 10.38 43.28 2 6.77 4.98 20.46 26.48 4
TOL05-ERR-RF 4.73 2.88 10.38 39.10 2 6.70 4.72 15.49 29.60 3
STG06-ERR-EF 4.59 1.62 11.49 64.69 10 6.77 3.45 20.46 48.98 10
STG12-ERR-EF 4.59 2.22 11.49 51.61 5 6.77 4.41 20.46 34.85 5
STG18-ERR-EF 4.59 2.59 11.49 43.45 4 6.77 5.45 20.46 19.46 4
STG06-ERR-RF 4.73 2.11 10.38 55.32 9 6.70 3.67 18.53 45.20 9
STG12-ERR-RF 4.73 2.50 10.38 47.07 5 6.70 4.87 18.53 27.37 5
STG18-ERR-RF 4.73 3.27 10.38 30.95 3 6.70 5.96 13.82 11.10 3
STG9/6-ERR-IF 4.61 2.33 9.24 49.42 7 6.48 4.58 17.15 29.33 7
STG15-ERR-IF 4.61 2.87 9.24 37.88 4 6.48 5.61 17.15 13.35 4

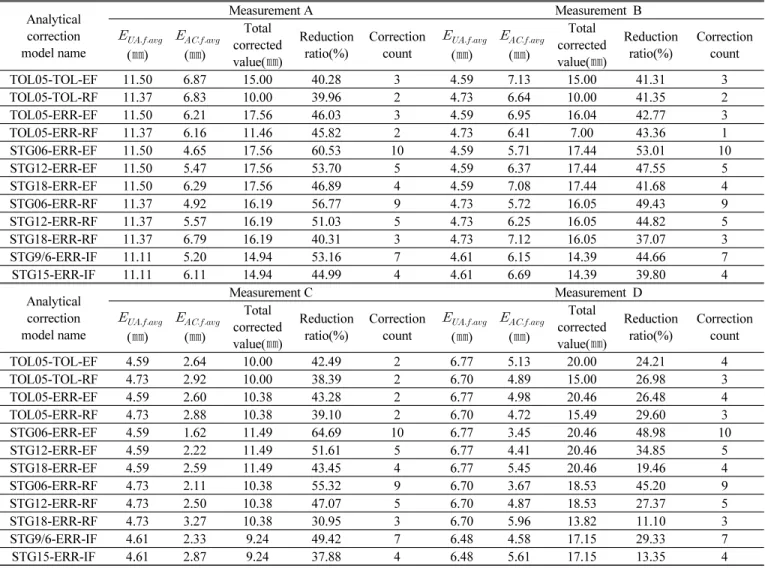

Table 2 Result summary of analytical corrections
보정이 적용됨을 확인할 수 있다. 4가지 유형의 계측에서 5회 보 정한 STG12-ERR-EF 모델이 7회 보정한 STG9/6-ERR-IF 모델 보다 보정 횟수가 적음에도 불구하고 감소율이 더 큰 것을 볼 수 있다. 이는 매 층 계측이 된 ‘EF’의 영향으로 인해 ‘IF’보다 적절 한 층에 보정이 적용되어 감소율이 더 큰 값을 가지게 된 것으로 판단된다. 이를 통해 적은 횟수로 보정하더라도 적절한 층에 보 정된다면 층별 오차 값의 감소율이 증가할 수 있음을 알 수 있다.
대부분의 경우 Fig. 4(a)의 계측 A와 Fig. 4(c)의 계측 C에 대 해서는 다른 계측에 비해 높은 감소율을 나타내고 있으며, Fig. 4(d)의 계측 D에 대해서는 다른 계측에 비해 낮은 감소율 을 나타내고 있다. 계측 A 및 계측 C의 경우에 예측 결과와 가 정한 현장 계측 형태 차이의 경향이 일정한 비율로 증가하는 단조로운 형태이기 때문에 보정 값이 비교적 일정하게 적용 된다. 하지만 계측 D의 경우에는 예측과 계측 형태의 차이가
비교적 복잡하다. 따라서 계측 A 및 계측 C의 감소율의 최댓 값이 60~65%로 나타나지만, 계측 D의 경우는 50%이하로 나 타난다. 이를 통해 예측과 비교한 계측의 형태가 복잡한 경우 보다 단조로운 경우 해석보정이 더 효과적으로 적용된다는 것을 알 수 있다.
5.2 해석보정 시행기준에 따른 효과
Fig. 5는 해석보정 시행기준의 변수를 달리하여 계측별로 TOL05-ERR-EF 모델과 STG06-ERR-EF 모델을 비교한 그래 프이다. 4가지 유형의 그래프 모두 허용오차 초과 시 보정을 적용하는 ‘TOL05’의 경우보다 6 Stage 간격으로 보정을 적용 하는 ‘STG06’의 경우 확연하게 계측과의 오차가 감소했음을 확인할 수 있다.
Fig. 6은 층별 오차 값의 감소율을 계측 유형별로 나타낸 그래
(a) Measurement A (b) Measurement B
(c) Measurement C (d) Measurement D
Fig. 4 Error reduction ratio according to the number of corrections for each measurement
프이다. TOL05-ERR-EF 모델과 비교했을 때 각 계측에 대하여 STG06-ERR-EF 모델의 감소율이 높은 것을 확인할 수 있다. 이 는 좁은 간격의 일정한 시공단계마다 보정을 적용했을 때 보정 횟수가 2배 이상으로 증가하여 보정의 효과가 부각된다고 판단 할 수 있다. 한편, TOL05-ERR-RF 모델과 STG18-ERR-RF 모델 을 비교 했을 때 전자의 경우에 보정 횟수가 더 적음에도 불구하 고 감소율이 높게 나타났다. STG18-ERR-RF 모델의 경우 보정 값이 작더라도 정해진 층에서만 보정하기 때문에 감소율이 감 소하게 된다. 그러나 TOL05-ERR-RF 모델의 보정은 허용오차 값이 초과되는 곳 즉, 오차가 크게 발생하는 시점에 해석보정이 이루어지므로 오차 발생 경향에 따른 적절한 보정이 가능하고 시공의 중간단계에서 예측과 계측의 오차가 감소되어 감소율이
비교적 높게 나타난다고 볼 수 있다.
5.3 해석보정 값에 따른 효과
Fig. 7은 해석보정 값의 효과를 비교한 그래프이며, Fig. 8 은 전체 보정 값에 따른 감소율을 4가지 유형의 계측으로 나 타낸 그래프로 전체 보정 값이 증가하면 감소율도 증가하는 경향을 보이고 있다. 또한 Fig. 4와 같이 ‘STG##’의 경우 일정 한 시공단계마다 보정이 적용되어 감소율의 경향이 일정하지 만, ‘TOL05’의 경우에는 그렇지 않음을 볼 수 있다.
‘TOL-TOL-EF’와 ‘TOL-ERR-EF’의 전체 보정 값을 비교하 면 계측 A에서 15㎜와 17.56㎜, 계측 B에서 15㎜와 16.04㎜, 계측 C에서 10㎜와 10.38㎜, 계측 D에서 20㎜와 20.46㎜이므
(a) Measurement A (b) Measurement B (c) Measurement C
(d)Measurement D

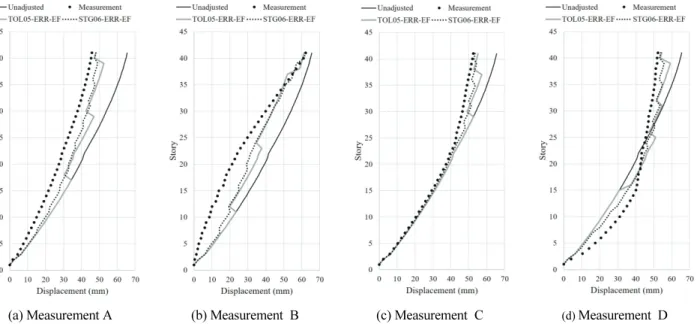

Fig. 5 Comparison of TOL05-ERR-EF and STG06-ERR-EF analytical correction by measurement at 61 stage
Fig. 6 Comparison of error reduction ratio for each floor according to the c
riterion for applyinganalytical correction
Fig. 7 Comparison of error reduction ratio for each floor
according to the analytical correction value
로 감소율 또한 ‘ERR’이 ‘TOL’보다 큰 값으로 나타난다. 따 라서 허용오차 값만큼 보정하는 것보다 오차 값만큼 보정하 는 것이 미소하지만 그 값이 더 크기 때문에 감소율에 차이가 나타나는 것으로 판단된다.
5.4 계측 위치에 따른 영향
Fig. 9는 계측 위치에 따른 해석보정의 효과를 나타낸 그래 프이다. 모든 계측의 유형에서 ‘EF’가 일정한 층마다 계측이 되는 ‘RF’의 경우보다 감소율이 더 증가함을 확인할 수 있다.
이는 계측하는 층이 한계적인 ‘RF’의 경우보다 ‘EF’의 경우가 보정을 효과적으로 적용할 수 있는 계측된 층이 많기 때문에 Fig. 8과 같이 전체 보정 값이 증가하여 감소율이 증가하였음 을 알 수 있다. 하지만 모든 층을 계측하는 것은 실제 시공에서 적용하기 어렵기 때문에 계측 위치에 따른 영향을 최대화시 키기 위해서는 적절한 위치에 계측센서가 위치하도록 하는 것이 중요하다고 판단된다.
‘TOL05’의 경우에는 감소율이 계측위치와 관련성이 낮다 고 볼 수 있다. ‘TOL05’의 경우 허용오차 값이 초과할 때 보정이 적용되므로 모든 층에 계측이 된다고 해도 허용오차 값이 초과 하는 일부 층에서 보정이 적용되므로 계측 위치에 따른 분류에 서 보정의 큰 효과를 기대할 수 없다고 판단된다. ‘STG18’의 경 우 ‘TOL05’보다 보정 횟수가 많지만 감소율이 큰 차이를 나타 내지 않음을 볼 수 있다. 이를 통해 보정 횟수가 낮은 경우라면 계측 위치에 따른 변수보다 해석보정 시행기준에 따른 변수를 고려하는 것이 더 효과적인 보정이 될 수 있다고 판단된다.
(a) Measurement A (b) Measurement B
(c) Measurement C (d) Measurement D

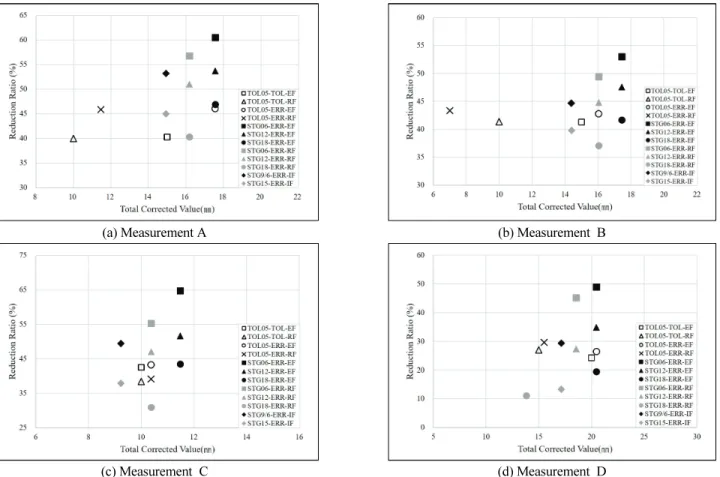

Fig. 8 Error reduction ratio according to the total corrected value for each measurement
Fig. 9 Comparison of error reduction ratio for each floor
according to the measurement location
6. 결 론
본 연구에서는 고층건물의 기둥축소에 대하여 계측과 예 측의 오차를 줄이기 위한 해석보정의 연구를 기반으로 계측 결과를 이용한 해석보정 변수를 제시하고, 최적의 해석보정 방법을 제시하였다.
해석보정의 변수는 해석보정 시행기준, 해석보정 값, 계측 위치를 적용하였으며, 철근 콘크리트 41층 건물을 대상으로 3 차원 시공단계해석을 수행하였다. 가정한 4가지의 현장계측 에 대하여 해석보정을 실시하였다. 해석보정 모델별로 해석 보정을 시행 했을 때 보정 횟수에 따른 층 오차 값 감소율과 해 석보정 시행기준, 해석보정 값, 계측 위치에 따른 효과와 영향 을 분석하였다. 주요 분석 사항은 다음과 같다.
1) 보정 횟수에 따른 층별 오차 값 감소율에서 보정 횟수가 많을수록 감소율이 증가하는 것을 확인할 수 있었다. 그 러나, 적은 횟수로 보정이 된다고 하더라도 적절한 층에 보정이 된다면 오차가 보다 감소하였다. 층별 축소량의 변화가 복잡한 경우보다 단조로운 경우에 보정이 효과 적인 것을 확인할 수 있었다.
2) 해석보정의 시행기준에 따른 효과는 허용오차 값을 초 과 할 때 해석보정 하는 것보다 시공단계별로 좁은 간격 으로 일정하게 해석보정 하는 것이 더 효과적인 보정이 되는 것을 확인 할 수 있었다.
3) 해석보정 값에 따른 효과는 허용오차 값 초과 시 보정하 는 것보다 오차 값만큼 보정하는 것이 그 값이 미소하지 만 효과적인 방법으로 활용될 수 있음을 알 수 있었다.
4) 계측 위치에 따른 보정의 영향은 대부분의 경우 임의의 층에 위치하는 것보다 모든 층에 위치하는 것이 효과적 일 수 있다고 판단되었다. 그러나 실제 시공 현장에서 모 든 층을 계측할 수 없으므로 적절한 층에 계측센서를 위 치시키는 것이 중요하다고 판단되었다.
이와 같이 여러 가지 해석보정 변수를 통한 해석보정 모델 을 실제 해석 모델에 적용하였으며, 보정 횟수와 층 평균 오차 값의 감소율로 비교하는 방법을 통해 현장 계측의 형태에 따 라 장기적인 예측의 오차를 최소화하는 가장 적합한 해석보 정 모델을 도출 할 수 있음을 확인하였다. 향후 추가적인 연구 를 통해 건물의 실제 계측결과 적용을 통한 적용성에 대한 추
가적인 검증이 요구된다.
감사의 글
이 논문은 국토교통부 도시건축연구사업의 연구비 지원 (20AUDP-B147688-06)에 의해 연구되었음.
References
1. Fintel M., Ghosh S.K. and Iyengar H. (1987) Column Shortening in Tall Structure-Prediction and Compensation, Portland Cement Association.
2. Ha, T.H. (2018) Column Shortening of Tall Buildings – Theory and Practices, Magazine of the Korea Concrete Institute, 30(1), 46-52.
3. Ha, T.H., Lee, S.H. (2012) Advanced Staged Analysis Program for Precise Construction of RC Tall Buildings, Magazine of the Korea Concrete Institute, 24(4), 34-38
4. Kim, H.S., Shin, S.H. (2012) Error Analysis for Column Shortening Prediction Model by Field Measurement, J. Archit. Inst. Korea (Struct. & Constr.), 28(6), 19-26.
5. Kim, H.S., Shin, S.H. (2012) Optimum Distribution of Reinforcement to Reduce Differential Column Shortening, J.
Archit. Inst. Korea (Struct. & Constr.), 28(9), 33-40.
6. Kim, Y.M. (2008) Optimal Compensation of Differential Column Shortening in Tall Buildings for Multi Column Groups, J. Comput.
Struct. Eng. Inst. Korea, 21(2), 189-197.
7. Kim, Y.M. (2011) The Optimal Column Grouping Technique for the Compensation of Column Shortening, J. Comput. Struct. Eng.
Inst. Korea, 24(2), 141-148.
8. Song. E.S., Kim, J.Y. (2019) Analytical Correction Method by Comparison of the Column Shortening Measurement - Prediction in Tall Building, J. Comput. Struct. Eng. Inst. Korea, 32(6), 391-399.
9. Song, H.C., Doe, G.Y., Cho, H.H. (2005) Field Measurement and Compensation Method of Column Shortening for SRC Columns in 37-story Residential Building, J. Korea Institute of Building Constr., 5(4), 145-152.
10. Song, H.C., Kim, H.T. (2018) Probabilistic Analysis and Compensation of Column Shortening for SRC Columns in High-rise Building, J. Archit. Inst. Korea (Struct. & Constr.), 20(2), 95-103.
Received : 06/23/2020 Revised : 07/22/2020 Accepted : 07/22/2020
