Chemical Mechanical Polishing: A Selective Review of R&D Trends in Abrasive Particle Behaviors and Wafer Materials

Review DOI https://doi.org/10.9725/kts.2019.35.5.274

화학기계적 연마기술 연구개발 동향:

입자 거동과 기판소재를 중심으로

이현섭¹ㆍ성인하^2†

1

동명대학교 기계공학부 조교수

2

한남대학교 기계공학과 정교수

Chemical Mechanical Polishing: A Selective Review of R&D Trends in Abrasive Particle Behaviors and Wafer Materials

Hyunseop Lee

and In-Ha Sung

1

Assistant Professor, School of Mechanical Engineering, Tongmyong University

2

Professor, Dept. of Mechanical Engineering, Hannam University

(Received September 2, 2019 ; Revised October 4, 2019 ; Accepted October 4, 2019)

Abstract − Chemical mechanical polishing (CMP), which is a material removal process involving chemical sur- face reactions and mechanical abrasive action, is an essential manufacturing process for obtaining high-quality semiconductor surfaces with ultrahigh precision features. Recent rapid growth in the industries of digital devices and semiconductors has accelerated the demands for processing of various substrate and film materials. In addi- tion, to solve many issues and challenges related to high integration such as micro-defects, non-uniformity, and post-process cleaning, it has become increasingly necessary to approach and understand the processing mech- anisms for various substrate materials and abrasive particle behaviors from a tribological point of view. Based on these backgrounds, we review recent CMP R&D trends in this study. We examine experimental and analytical studies with a focus on substrate materials and abrasive particles. For the reduction of micro-scratch generation, understanding the correlation between friction and the generation mechanism by abrasive particle behaviors is critical. Furthermore, the contact stiffness at the wafer-particle (slurry)-pad interface should be carefully con- sidered. Regarding substrate materials, recent research trends and technologies have been introduced that focus on sapphire (α-alumina, Al

O

), silicon carbide (SiC), and gallium nitride (GaN), which are used for organic light emitting devices. High-speed processing technology that does not generate surface defects should be developed for low-cost production of various substrates. For this purpose, effective methods for reducing and removing sur- face residues and deformed layers should be explored through tribological approaches. Finally, we present future challenges and issues related to the CMP process from a tribological perspective.

Keywords − chemical mechanical polishing(화학기계적 연마), abrasive wear(연삭 마멸), contact Stiffness(접촉 강성), sapphire(사파이어), silicon carbide(탄화규소), gallium nitride(질화갈륨)

1. 서 론

화학기계적 연마 또는 화학기계적 평탄화(chemical- mechanical polishing/planarization, CMP) 공정은 연마

†

Corresponding author: [email protected] Tel: +82-42-629-8316, Fax: +82-42-629-8293 http://orcid.org/0000-0003-4758-3832

ⓒ Korean Tribology Society 2019. This is an open access article distributed under the terms of the Creative Commons Attribution License(CC BY, https://creativecommons.org/

licenses/by/4.0/), which permits unrestricted use, distribution, and reproduction of the work

in any medium, provided the original authors and source are properly cited.

입자(abrasive particle)를 포함한 슬러리(slurry)에 의한 화학적 반응과 기계적인 가공에 의해, 더 빠르고 더 집 적화된 대용량의 반도체 소자 제조에 필수적인 무결점 의 평탄한 웨이퍼 표면을 만드는 중요한 공정 기술이다.

CMP 공정의 기본적인 메커니즘은 재료 표면을 슬러리 에 의한 화학 반응으로 연화시키고, 연화된 재료층의 제 거와 패턴의 단차 감소를 연마 입자에 의한 기계적 가공 을 통해 달성하는 것이다.

스마트폰, 인공지능 디바이스 등 점점 더 빠르고 우수 한 전자 장비에 대한 요구의 증가에 따라 CMP 공정과 관련된 시장도 크게 증가하고 있다. 관련 보고서들에 따 르면(Table 1), 2018년도 전세계 CMP 시장의 규모는

$42.9 억이고 향후 연평균 성장률은6.6%, 2026년도에는

$71.6 억에 이를 것으로 전망하고 있다[1-3].

매년 더 미세화된 패턴으로 더욱 집적화되고 내구성 이 우수한 반도체 및 전자 소자에 대한 요구가 증대하고 있고, 이로 인해 CMP분야에서도 미세 스크래치 저감과 평탄화 레벨 향상을 위한 새로운 제조 기술과 슬러리, 연 마패드(polishing pad) 등 관련 소모품 개발에 대한 수요 가 증가하고 있다.

Table 2 는 최근 5년여동안(’14~’19) Elsevier(Science Direct DB), Springer(LINK DB) 에서 출판하는 화학, 재 료, 트라이볼로지(tribology), 표면물리, 기계 등 다양한 분야의 주요 저널에 발표된 CMP주제 논문 약 240여편 의 세부 토픽을 정리한 것이다. 세부 연구 토픽을 살펴 보면, 이론 모델 등에 의한 공정 해석 및 개발과 재료 제 거율(material removal rate, MRR) 분석, 슬러리/입자 소재 및 조성 개발과 영향에 대해 연구가 주로 이루어지

고 있으며, 공정 중에 계면에서의 접촉에 의한 역학적 상 호 작용과 거동, 표면 미세돌기(asperity)와 마모, 윤활 영 역의 영향 등 트라이볼로지 관점에서의 연구는 상대적 으로 활발하지 않음을 알 수 있다. CMP는 앞서 언급한 대로 슬러리 유동에 의한 Tribo-corrosion 반응과 연마 입자에 의한 물리적 가공에 의해 재료 제거가 이루어지 는 공정이므로, 앞으로 더욱 고정밀의 공정 제어와 고품 위·무결점의 공정 달성을 위해서 트라이볼로지적 접근을 통한 전체 공정 및 접촉 계면에서의 현상들에 대한 종합 적이고 포괄적인 이해가 중요하다. 본 논문에서는 최근 의 CMP연구개발 동향을 기판 소재와 연마입자의 거동 에 대한 연구 주제를 중심으로 살펴보고, CMP 공정에 대한 트라이볼로지 관점에서의 향후 도전 과제를 제시 해 보고자 한다.

2. CMP 연구 방법 및 모델링

2-1. 실험적 연구 기법

CMP 가공에서의 실험적 연구는 압력 및 속도 등의 공 정 조건 연구, 연마패드, 슬러리 등의 소모품에 관한 연 구, 계면 마찰 현상에 대한 연구 등 다양하게 접근이 가 능하다. CMP 가공결과의 평가 요소는 아래와 같다.

a. 재료제거율(material removal rate, MRR) b. 재료제거 불균일도(within-wafer non-uniformity, Table 1. Current status and forecast of global CMP

market (Unit : billion USD($), %)

Category Market size (year) CAGR*

Whole market [1-3]

3.32 (2014) 3.67~4.29 (2018)

4.94 (2020) 5.46 (2023) 6.09~7.16 (2026)

6.5~6.8

Equipment [1] 1.07 (2014) 8.3

Consumables [1,3]

Pad 0.7 (2014)

1.0 (2020) 7.8 Slurry

1.07 (2014) 1.79 (2019) 3.5 (2026)

4.0

Total 2.25 (2014) 3.21 (2020)

7.4 (Asia-Pacific)

*Compound annual growth rate

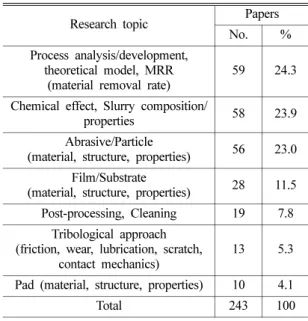

Table 2. CMP research topics published in some major academic journals in the last 5 years

(2014~2019 ; Total 243 papers in 64 journals) Research topic Papers

No. %

Process analysis/development, theoretical model, MRR

(material removal rate)

59 24.3 Chemical effect, Slurry composition/

properties 58 23.9

Abrasive/Particle

(material, structure, properties) 56 23.0 Film/Substrate

(material, structure, properties) 28 11.5 Post-processing, Cleaning 19 7.8

Tribological approach (friction, wear, lubrication, scratch,

contact mechanics)

13 5.3 Pad (material, structure, properties) 10 4.1

Total 243 100

WIWNU)

c. 웨이퍼간 불균일도(wafer-to-wafer non-uniformity, WTWNU)

d. 표면 결함(defect)

CMP 가공의 재료제거율의 측정은 단위 시간당 제거 되는 소재 혹은 필름의 두께 감소량을 의미하며 측정의 패턴은 대략 diameter scan, polar map, contour map, 9- point contour map 등으로 나뉜다. 일반적으로 박막의 경 우 재료제거 불균일성은 적절한 방식으로 측정된 데이 터의 평균값과 표준편차(standard deviation)을 활용하여 아래와 같이 표기한다.

(1)

여기서 σ는 재료제거율의 표준편차를 의미하며, X

는 재료제거율의 평균이다.

웨이퍼간 불균일도 역시 Eq. (1)과 동일하게 표기가 가 능하며, CMP 공정이 진행된 웨이퍼들의 평균 재료제거 율들의 평균값과 표준편차를 활용하게 된다.

CMP 후 웨이퍼의 표면 결함은 가공조건 및 소모품의 조합에 따라 다양하며, 스크래치(scratch), 가공 잔류물, 워터마크(watermark) 등의 표면 결함이 발생할 수 있다.

CMP 공정 중 웨이퍼와 연마패드의 계면에서 발생하 는 마찰 현상의 관찰은 재료제거 현상을 트라이볼로지 관점에서 이해하는데 필수적이다. 이러한 트라이볼로지 적 접근을 위해 CMP에서 계면 마찰을 측정하는 방법은 크게 Fig. 1의 3가지 방법이 알려져 있다[4].

Fig. 1(a)는 힘 센서를 연마헤드에 장착하는 방식이며, Fig. 1(b) 는 회전하는 정반에 공구동력계를 장착하는 방 법이다. Fig. 1(c)는 모터 전류를 측정하는 방식을 보여준

다. CMP 공정에서 가공 마찰력의 측정은 마찰 현상의 이해뿐만 아니라 박막의 CMP 시 연마 종점을 결정하는 데 활용이 가능하다.

2-2. 해석 및 시뮬레이션 연구 기법

CMP 공정에서의 접촉 상황에 대한 이해와 분석을 위해 다양한 스케일에서의 이론에 기반한 해석모델 및 유한요 소(finite element analysis, FEA), 분자동역학(molecular dynamics, MD) 에 의한 시뮬레이션 연구 기법도 활발히 이용되고 있다.

Table 3 에 최근 주요 저널에 게재된 해석적 및 시뮬레 이션 기법을 활용한CMP논문의 연구동향을 정리하였다.

매크로 및 마이크로 스케일에서는 주로 동역학적 모델 (kinematics model) 에 의한 수치해석이나 유한요소해석 을 이용하여 재료 제거 메커니즘을 분석하여 제시하고 있다. 이러한 수치해석 또는 유한요소해석은 전체적인 CMP 공정의 패드, 웨이퍼의 변형과 연마 불균일성 등을 이해하는데 도움이 되지만, 연속체 모델에 대한 해석, 해 석모델 및 조건에 미세 입자 고려나 슬러리 유동 반영의 어려움 등의 제한성으로 인해 미세 스크래치 발생 등의 현상을 설명하는 데에 한계를 지닌다.

또한 Table 3에서 보이듯이 접촉 계면에서의 미세 연 마 입자와 웨이퍼, 패드간의 접촉 상황을 이해하기 위하 여 원자 스케일에서의 시뮬레이션 및 해석 연구도 이루 어지고 있는데, 이 경우 역시 실제 공정 조건과 달리 지 나치게 빠른 속도나 매우 국소적인 크기의 대상 모델, 대 상계를 구성하는 재료에 대한 정확한 원자간 인력 포텐 셜(interatomic potential), 힘장(force field)의 부재 등으 WIWNU σ

x

--- 100 ×

=

Fig. 1. Three kinds of friction force monitoring systems for CMP. Reprinted from Ref.[4] (© Korean Tribology Society, 2018)

Table 3. Recent CMP researches using analytical and computational methods

Scale Method Research contents

Macro

FEM [5]

Non-uniformity and edge effect analysis

Analytic [6,7]

Effect of contact stress of the multizone carrier on MRR

Micro

Analytic [8-10]

MRR model development considering particle shape factor,

Pad asperity curvature effect FEM, CFD

[11-14]

Particle behavior in slurry flow, wafer-particle-pad interactions,

pad wear estimation

Atomic MD simulation [15-19]

Particle-induced MRR mechanisms, chemical reactions,

micro-scratch generation

mechanism

로 인해 그 결과의 정확도와 정밀도에 한계가 있으나, 입 자의 거동이나 미세 스크래치 발생 메커니즘을 규명하 는데 도움을 주고 있다.

3. 연마입자의 거동에 대한 이해

CMP 는 다량의 자유입자에 의한 초정밀 연마 가공이 며 입자의 역할은 높은 MRR, 선택적 가공, 낮은 표면 결함(잔류 입자나 미세 스크래치) 성능을 확보하는 것이 므로, 웨이퍼-패드간 실 접촉면적과 패드의 표면거칠기, 물성에 대한 이해뿐만 아니라, 입자의 거동과 입자간 상 호작용에 대한 정확한 이해는 공정의 효율과 품질을 좌 우하는 매우 중요한 사항이다[4,20].

연마 입자 함량의 영향은 입자 개수가 증가하면 연마 에 참여하는 유효 입자수가 증가함으로 접촉 압력이 분 산되고 이에 따라 마찰력이 감소하며 연마율과 표면 거 칠기 등 연마 특성이 좋아지지만, 너무 함량이 높을 경 우 오히려 눈메움, 눈막힘 현상(입자가 패드 공극을 막 아 연마 효율 저감) 등을 유발시켜 연마 특성이 악화되 기도 한다[4,21].

CMP 와 같이 미세 유로채널내 유동하에서 입자와 표 면이 미세한 접촉면적을 가지고 충돌, 접촉할 경우는 높 은 압력이 형성되어 움직일 수 있는 부피가 작아져 유체 의 점도가 매우 크게 상승하고 웨이퍼 표면에서 상당한 탄성변형이 발생하게 된다. 따라서, 입자의 거동이 더욱 중요하게 되며 충돌 입자의 크기에 따라 접촉 응력도 증 가하게 되는데, 이는 입자 자체의 질량 증가에 의한 충 돌에너지 증가에 기인할 뿐 만 아니라 점도가 상승한 슬 러리 유막을 통해 입자가 웨이퍼 표면에 전달되는 힘을 증가시켜 응력 및 재료 제거율을 증가시키게 된다[22].

CMP 공정중에는 계면내에 슬러리 용액의 pH값에 따른 유동내 연마입자의 속도 차이, 전단(shear)에 따른 입자 의 거동과 정전기적 인력(electrostatic force)에 기인한 입자간 뭉침(agglomeration) 또는 응집(aggregation) 현 상으로 0.5 µm이상의 큰 입자가 생성되어 표면 결함을 야기시킬 수 있다[23-25]. 분자동역학 시뮬레이션을 통 한 연구에서는 실리콘 기판위에서 SiO

연마 입자의 미 끄러짐이 기판 입자를 제거하며 화학 반응을 유도함이 규명되었다[16].

일반적인 기계 가공은 공구와 공작물간의 접촉 마찰 에 의한 마멸현상을 극대화시킨 것이라 할 수 있다. 일 반적으로 알려진 바와 같이, 동일한 상대 재료간 마찰 실 험에서 마찰계수와 마찰력은 측정시스템의 강성(stiffness) 에 따라 달라지므로, 가공현상과 재료제거율에 대한 정

확한 이해를 위해서는 가공시스템의 강성에 대한 이해 가 반드시 필요하다. 따라서, CMP공정에서도 연마효율, 웨이퍼 표면 품위 향상을 위해서 웨이퍼-입자-패드간 접 촉 상황 및 접촉 강성(contact stiffness)에 대한 고찰이 중요하며, 슬러리내 연마입자들의 거동은 유동 및 패드, 웨이퍼간 상호작용의 관점에서 분석되어야 한다.

CMP 공정후의 웨이퍼 표면에는 수율(yield)에 영향을 미치는 다양한 형태의 미세 스크래치나 연마가 균일하 게 되지 못하는 연마 불균일 등의 문제점이 나타난다. 웨 이퍼-패드내 접촉 계면에서의 입자의 거동은 이에 대한 메커니즘과 원인을 잘 설명해 준다.

실험 및 시뮬레이션을 통한 입자 거동에 대한 고찰에 서는, 공정 중에 웨이퍼 표면에 미세 스크래치가 발생할 때 패드 컨디셔닝을 실시하고 다시 공정을 진행하면 스 크래치 발생이 현저히 줄어드는 것을 보임으로써, 패드 에 침투한 입자들이 미세 스크래치의 주요 원인임이 규 명되었다[11,26]. 접촉 계면내에서 연마입자들이 서로 뭉 침 또는 응집으로 인해 입자의 크기가 변화하기도 하고, 입자가 패드 및 웨이퍼와 접촉과 충돌 등 반복적인 상호 작용을 하면서 결국 패드에 대변형을 일으키며 패드의 미세 공극내에 완전히 고착되는 거동을 시뮬레이션 결 과는 극명하게 보여준다(Fig. 2).

또한, 이렇게 패드에 침투하여 고착되어 있거나 웨이 퍼와 패드사이에 강한 접촉을 하는 입자들의 경우는 스 틱슬립(stick-slip)을 유발하여 웨이퍼에 채터(chatter) 유

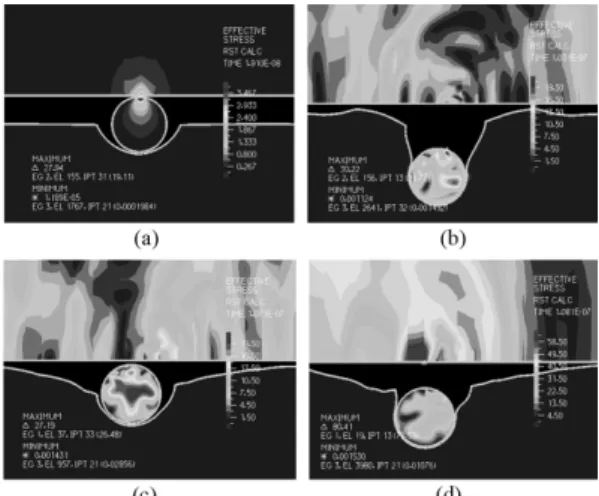

Fig. 2. Simulation results showing the formation of pad-

particle mixture (SiO

particle, W wafer, polyurethane

pad) ; after the time steps of (a) 190, (b) 1030, (c) 1070,

(d) 1080, respectively. Reprinted from Ref.[26] (© Korean

Tribology Society, 2012)

형의 스크래치를 발생시키는 원인이 될 수 있다. 다수의 연마입자를 고려한 고체-유체 연성해석(fluid-structure interaction) 에서는 연마입자의 갯수와 크기에 따라 스틱 슬립 양상이 바뀌며, 연마입자의 갯수가 증가함에 따라 스틱슬립 주기와 변위량(displacement), 즉 마찰력의 감 소가 관찰되었다[12].

국부적으로 불균일한 평탄도와 주로 웨이퍼 끝단인 에 지(edge) 영역에서의 매우 높은 연마율로 인해 소자 제 작에 어려움을 주는 재료제거 불균일도(WIWNU)에도 입 자의 거동은 매우 중요한 영향을 미치는 요인이다.

Fig. 3 에서 보이는 바와 같이, 입자를 고려하지 않은 웨 이퍼 스케일의 거시적 모델을 이용한 유한요소 해석에 서는 최대응력이 에지 영역에서가 아니라 웨이퍼 중심

으로부터 85~90% 부근에서 나타나고 실제 공정중에 나 타나는 에지 영역에서의 상대적으로 높은 연마율을 설 명하지 못하는 반면(Fig.3(a)), 입자 스케일 모델을 이용 한 미시적인 해석 결과에서는 에지 영역에서 큰 응력이 발생하며 그 크기가 웨이퍼의 항복강도 이상으로 나타나 실제 공정에서 나타나는 결과를 잘 모사하였다(Fig.3(b)).

특히, 패드-웨이퍼 계면에서 입자가 자유롭게 움직일 수 있도록 모델링한 particle model 1 에 비해, 입자가 패드 에 고착되는 패드-입자 혼합(pad-particle mixture) 상황 을 고려한 particle model 2에서 더욱 큰 응력을 나타내 어, 실제 에지 영역에서 나타나는 과도한 연마를 잘 설 명하고 있다[27]. 따라서, 이러한 입자의 거동에 의한 현 상들이 연마 불균일도에도 직접적으로 큰 영향을 미치 는 것이 확인된다.

앞서 기술한대로, 입자들이 공정 중에 패드에 침투하 여 고착되면서 패드-입자 혼합 구조가 형성되면 패드의 강성이 증가하게 된다. 결국 공정 초기와 달리 공정이 진 행하면서 웨이퍼-패드간 접촉 강성은 변화하게 되는 것 이며, 이에 따라 마찰력 및 가공 현상도 공정이 진행됨 에 따라 변화하게 된다.

일반적으로 연마 패드는 패드의 경도를 조정하기 위 한 충전재가 첨가된 다공성 폴리우레탄으로 제조된다. 패 드의 경도는 가장 중요한 공정 변수 중 하나이며 재료 제 거율과 균일성에 영향을 줄 수 있다. 패드 표면에서의 기 계적 하중(압력)과 화학적 반응, 미세 기공내 연마 입자 의 고착 등으로 인해 탄성 계수, 압축성, 경도 및 표면 거 칠기와 같은 패드의 물리적 특성은 CMP 공정이 진행되 는 동안 변화하게 된다. 이러한 변화는 전체 CMP 프로 세스에 중요한 영향을 줄 수 있다.

4. 기판소재 연마기술의 이해

가장 널리 활용되는 반도체용 기판소재는 실리콘(Si) 으로 실리콘 잉곳(ingot) 성장, 외경연삭, 절단(slicing), 에 지 라운딩(edge rounding), 래핑(lapping), 식각(etching), 연마(polishing) 공정 등을 거쳐 완성된다. 실리콘 기판 외 반도체용 기판으로는 사파이어, 탄화규소(SiC), 질화 갈륨(GaN) 등이 활용되고 있다[28]. 웨이퍼링 공정에서 이러한 기판 소재의 표면가공은 전체 가격의 80%를 초 과한다고 알려져 있다[29]. 본 연구에서는 널리 활용되고 있는 실리콘 기판을 제외한 발광다이오드(Light Emitting Diode; LED) 용 기판 소재를 중심으로 설명하고자 한다.

사파이어는 저온 및 고온에서의 안정성, 뛰어난 광학 특성, 우수한 열전달 특성 등으로 LED용 기판 소재로 널 Fig. 3. Stress distribution on the wafer shown in the

finite element analysis using (a) wafer-scale model, (b) particle-scale models. Reprinted from Ref.[27] (©

Korean Tribology Society, 2012)

리 사용되고 있다[30]. SiC는 고온 안정성, 넓은 에너지 밴드 갭, 높은 열전도성 등의 특성으로 인하여 LED 기 판소재 뿐만 아니라 전력반도체(power semiconductor)용 기판 소재로 활용이 가능하다[31]. 또한, GaN은 차세대 고효율 전력반도체의 가판 및 청색 LED등의 소재로 주 목받고 있다[32]. 하지만, 사파이어, SiC, GaN 등은 기 계적 가공이 어려운 소재(difficult-to-machine material) 로 알려져 있으며, 화학적 안정성 또한 우수해 래핑 가 공을 포함한 연마 공정을 통한 기판의 표면거칠기 확보 에도 어려움이 따르고 있다[33]. 따라서 연구자들에 의 해 가공 효율 향상을 위한 연마기술에 대한 연구가 이루 어지고 있다.

기판의 표면가공에 있어 가공시간의 단축과 에너지 및 원가의 절감을 위해 기존의 단면가공 공정은 양면가공 으로 발전해 왔으며, 최근 기판 생산에 있어 커프 손실 (kurf loss) 감소를 위한 다양한 노력이 이루어지고 있다.

이러한 커프 손실 감소를 위해서는 반도체용 기판에서 요구되는 TTV(total thickness variation), Bow, Warp 등의 요소를 빠르게 만족시킬 수 있는 고속가공 공정을 필요로 한다.

4-1. 사파이어 기판 연마기술

Jo 등[34]은 사파이어 기판의 다이아몬드 기계 연마 (diamond mechanical polishing, DMP) 공정에서 마찰 력 모니터링(Fig. 4)을 통한 재료 제거 특성에 관하여 연 구하였다. DMP 공정은 연마 정반에 다이아몬드 슬러리 를 공급하면서, 회전하는 정반과 기판 사이의 상대속도 와 압력에 의해 소재의 표면을 가공하는 방법이다. 사파 이어의 재료제거율은 압력과 속도의 곱에 비례(Fig. 5)하 여 Preston식을 따르며, 마찰에너지와도 선형의 관계를

가진다. 또한 그들의 연구에서는 연마 정반의 피치(pitch) 가 재료제거율과 마찰력에 영향을 미치고 피치가 감소 할수록 높은 재료제거율을 얻을 수 있음을 밝혔다. 그러 나, 실험에서의 최대 재료제거율은 약 1.3 µm/min의 결 과를 보이고 있다.

이에 Lee 등[35]은 고정 입자 정반을 이용한 사파이어 기판의 래핑(lapping) 기술을 제안하였다(Fig. 6). 사파이 어 기판의 양면 래핑(double-sided lapping, DSL) 후 이루 어지는 DMP 공정은 자유 입자를 이용한 연마 가공법이 다. 이러한 자유 입자 연마에서는 대부분의 입자가 three- body 거동을 하게 되며 일부 입자만이 정반에 압입되어 two-body 형태의 거동을 하게 된다. Lee 등[35]의 연구 에 따르면, 고정 입자를 활용한 연마는 2-body abrasion 에 의한 재료제거율을 높이는 효과가 있음을 보여주고 있다. 또한, 가공 시간에 따른 재료제거율 저하 현상을 개 선하기 위해 절삭유를 사용함으로써 자유 입자를 활용한 연마가공에 비해 10배 이상의 가공 효율(35 µm/min 이 상의 안정적인 재료제거율)을 확보할 수 있음을 보여주 었다(Fig. 7). 이 밖에 사파이어 고정입자를 사용하는 래 핑 가공에서 재료제거율 뿐만 아니라 CMP-ready 표면

Fig. 4. Schematic of friction force monitoring systemfor DMP. Reprinted from Ref.[34] (© Korean Tribology Society, 2016)

Fig. 5. Material removal rate as a function of pressure and velocity in sapphire CMP. Reprinted from Ref.[34]

(© Korean Tribology Society, 2016)

Fig. 6. Experimental sequence for Lapping. Reprinted

from Ref.[35] (© Korean Tribology Society, 2016)

의 확보를 위해 래핑 가공 중 자유입자를 동시에 공급하 는 연구[36]도 알려져 있다. 래핑 가공 중 자유입자의 추 가는 재료제거율을 크게 증가시키지는 못하지만, 표면거 칠기의 감소량을 증가시키는 효과가 있는 것으로 밝혀 졌다.

사파이어 웨이퍼링 과정에서 랩그라인딩 공정을 적용 하기 위해서는 공정 중 발생하는 높은 마찰열에 의한 정 반 열변형에 관한 고려가 필요하며 일반적으로는 정반 내 냉각유로를 구성하여 가공 중 발생하는 정반 온도 분 포를 제어하고 있다[37].

반도체용 기판소재는 소자 형성을 위해 요구되는 표 면거칠기를 만족해야 하며 이를 위해 CMP 공정이 적용 되고 있다. 기판 가공에 있어서의 CMP는 소자 형성에 적용되는 CMP의 개념 보다는 표면거칠기 확보의 의미 가 강하다고 할 수 있다.

사파이어는 알루미나(Al

O

) 를 2,050

C 이상에서 단결 정으로 성장되며 Hexagonal 구조를 가진다. 성장 후 잉 곳의 상태에서 절단 방향에 따라 기판의 결정면이 결정 되며 Table 4는 결정면에 따른 사파이어 기판의 용도를 보여주고 있다.

사파이어 CMP에 있어서는 그 결정면에 따라 재료제

거 특성이 달라진다. 사파이어의 CMP 가공 시, C-plane, R-plane, A-plane 의 순으로 높은 재료제거율을 가진다고 알려져 있으며, 가공 중 측정된 마찰력 역시 동일한 경 향을 보인다[38]. Fig. 8과 Fig. 9는 각각 가공 압력 및 속도의 변화에 따른 C-plane, R-plane, A-plane 사파이 어 기판의 재료제거율과 가공 중 마찰력을 보여주고 있 다. 이는 결정면에 따른 표면경도의 차이로 알려져 있다.

Lee 등[38]은 비르코비치(berkovich) 팁을 이용한 압입실 험을 통해 결정면에 따른 사파이어 기판의 CMP 재료제

Fig. 7. Material removal rate as a function of various cutting fluids and wafer conditions (C.F.: cutting fluid, MWSed wafer: multi-wire sawed wafer, and W.: water).

Reprinted from Ref.[35] (© Korean Tribology Society, 2016)

Table 4. Usage of sapphire according to crystal orientation Plane Usage

C(0001) LED, Laser diode R(1 02) Hetero epitaxial deposition A(11 0) Hybrid micro-electronics

1 2

Fig. 9. Friction force of each crystal orientation substrate according to pressure and velocity; (a) C-plane, (b) R- plane, and (c) A-plane. Reprinted from Ref.[38] (© Korean Tribology Society, 2017)

Fig. 8. Material removal rate of each crystal orientation substrate according to pressure and velocity; (a) C-plane, (b) R-plane, and (c) A-plane. Reprinted from Ref.[38]

(© Korean Tribology Society, 2017)

거 특성을 밝혔다(Fig. 10). 가장 낮은 경도를 지닌 C- plane 사파이어의 재료제거율이 가장 높으며 결정면 변 화에 따라 기판의 경도가 높아질수록 재료제거율은 감 소하는 경향을 보인다.

사파이어 CMP에서 재료제거율은 Preston의 식에 따 라 압력과 속도에 선형적으로 증가한다[39]. 그러나 재 료제거율은 기판의 중심부 보다 가장자리가 높은 분균 일 분포를 지니게 되며 이는 기판 가장자리에서의 응력 집중에 의한 것으로 알려져 있다. Park 등[39]은 이러한 현상을 극복하기 위해 세라믹 캐리어(carrier) 위에 허브 링(hub ring)을 삽입하여 기판에 작용하는 압력 분균형 을 해소하였다(Fig. 11).

사파이어 CMP 공정의 재료 제거는 기계적 요소와 화 학적 요소에 의한 상호작용으로 이루어진다. 사파이어는 화학적으로 매우 안정적인 소재로 CMP 공정에서는 수 산화 이온(OH-)과의 반응에 의해 형성된 수화반응층을

기계적으로 제거하는 가공 메커니즘을 가진다[40]. 사파 이어 수화반응층의 형성은 연마입자의 압입과 미끄럼 마 찰 조건에서 수십 nm 두께로 생성되며 생성과 제거를 반 복하며 사파이어 표면의 제거가 이루어진다. 따라서 재 료제거율의 향상을 위해서는 연마 입자의 기계적 참여율 을 높일 필요성이 있다. Park 등[41]은 염화칼륨(KOH)을 이용하여 연마 입자의 제타 전위(zeta potential)를 변화 시켜 재료제거율을 향상시키고자 하였다. 산성영역에서 는 염화칼륨의 농도가 증가할수록 입자와 기판 사이의 상호 인력이 감소하여 재료제거율이 감소하며, 염기성 영 역에서는 염의 첨가에 따른 제타 전위의 변화가 크지 않 음을 밝혔다.

4-2. SiC 기판 연마기술

SiC CMP 는 사파이어 CMP와 마찬가지로 소재의 물 리적 특성으로 인하여 연마 가공 시 상당한 시간을 소요 하는 공정이다. 특히 사파이어(Knoop hardness 2,000~

2,050 kg/mm

) 에 비해 높은 경도(Knoop hardness 2,150~

2,900 kg/mm

) 는 SiC의 연마에 있어 가공 효율을 확보 하는데 어려움을 주고 있다. SiC 웨이퍼는 결정구조에 따 라 3C-SiC(능면형), 4H-SiC(입방형)와 6H-SiC(육방형) 가 대표적으로 활용되고 있으며, 각각의 결정구조에 따 른 전기적 특성을 고려하여 활용되고 있다. 이에 SiC CMP 에 대한 연마기술 연구는 슬러리 연마입자의 선택 과 하이브리드 가공 등을 통한 재료제거율 향상에 집중 되어 있다.

SiC CMP 용 연마입자로는 다이아몬드(diamond), 실 리카(SiO

), 알루미나(Al

O

), 세리아(CeO

) 입자 등이 활 용될 수 있다. An 등[31]은 6H-SiC 기판용 슬러리에 관 하여 연구하였으며, KOH 기반의 콜로이달 실리카 (colloidal silica) 슬러리와 다이아몬드 슬러리(25 nm)의 혼합입자 슬러리(mixed abrasive slurry)에 NaOCl을 첨 가하여 재료제거율을 향상시켰다. 여기서 NaOCl의 첨가 는 SiC 표면에 산화층을 형성시키는 역할을 한다. SiC 표면에 형성된 산화층은 다이아몬드 입자에 의해 제거 되며 콜로이달 실리카 입자는 표면거칠기를 확보하는데 도움을 준다고 알려져 있다. Lee 등[41]은 AFM 스크래 칭 실험과 압입실험을 통해 다이아몬드 입자에 의한 SiC 표면 산화층의 제거를 간접적으로 확인하였으며 혼합입 자 슬러리의 재료제거 메커니즘을 제안하였다.

알루미나 입자를 사용한 SiC CMP 연구[42,43]도 보 고되고 있으나 실리카 입자를 사용하는 경우에 비해 재 료제거율 확보 측면에서는 다소 효과가 있으나 표면거 칠기는 상대적으로 높은 것으로 보고되고 있다. Chen 등 Fig. 10. Hardness of each crystal orientation bare wafer

and reacted wafer. Reprinted from Ref.[38] (© Korean Tribology Society, 2017)

Fig. 11. Ceramic plate and hub ring proposed by Park et

al. Reprinted from Ref.[41] (© Korean Tribology Society,

2016)

[44] 은 SiC CMP에서 실리카 슬러리와 세리아(CeO

) 슬 러리의 재료제거율을 비교하였으며 산성영역에서 세리 아 슬러리가 높은 재료제거율을 보임을 실험을 통해 밝 혔다.

SiC 기판의 가공효율을 높이기 위해 고압/고속의 가공 조건을 사용하는 방법도 고려할 수 있으나 스크래치와 같은 표면결함 등 극복해야할 문제가 여전히 존재한다.

이에 연구자들은 CMP 공정에 의한 화학-기계적 재료 제 거 방식 외 새로운 가공법을 제안하고 있다.

Bell-jar 형 CMP 장치를 이용하고 산화제로 KMnO

를 활용한 CMP 방식은 대기 노출 상태에서 이루어지던 기 존의 CMP 방식을 챔버 내의 압력을 조절하고 다양한 가 스 분위기에서 진행함으로써 SiC CMP의 가공효율을 높 일 수 있는 방법 중 하나로 제안되고 있다[45]. 이러한 방식은 고압의 질소(N) 및 산소(O

) 분위기에서 SiC 기 판의 산화작용을 촉진시켜 재료제거율을 향상시키는 메 커니즘을 가진다.

최근에는 plasma vaporization machining(P-CVM)과 CMP 가 결합된 가공법(CMP/P-CVM)으로 다양한 소재 를 가공하는 방법이 개발되었다[46]. CMP/P-CVM 공정 은 크게 전처리 단계 및 마무리 단계로 나뉜다(Fig. 12).

전처리 단계는 펨토초 레이저(femtosecond laser)를 통해 CMP 에 용이한 표면처리를 하는 단계이며, 마무리 단계에 서는 고압 산소분위기의 챔버 내에서 P-CVM과 CMP 공 정을 통해 화학적으로 반응된 재료의 표면을 제거한다.

CMP/P-CVM 공정은 공정 및 장치의 복잡성이 있지만, 기 존 방식에 비해 월등히 높은 재료제거율(약 6.4 µm/min) 을 보이고 있다.

4-3. GaN 기판 연마기술

GaN 은 와이드 갭 화학물 반도체(wide-gap compound semiconductor) 의 일종으로, 고효율의 단파장 이미터(short wave-length emitter) 와 고전력 트랜지스터(high power transistor device) 등 다양한 분야에 적용되고 있다[47].

그러나 GaN 기판의 높은 가격으로 인해,GaN은 실리콘 기

판, 사파이어 기판, SiC 기판 위 GaN 에피택셜(epitaxial) 필름을 성장시켜 활용되고 있다[48].

GaN 은 화학적으로 매우 안정적으로 알려져 있으며 CMP 후 화학액에 의한 선택적 에칭(etching)에 의해 micro-pit 이 발생되는 문제점이 있어 CMP 공정에 어려 움이 따르고 있다[49]. 특히 NaOH 혹은 KOH 기반의 슬러리를 이용하는 경우 N-면의 연마가공이 가능하나, Ga- 면은 화학적으로 매우 안정적인 특성을 보인다[49].

Hayashi 등[47]은 이러한 특성을 극복하기 위해 GaN CMP 를 위해 NaOCl 기반 알루미나 슬러리를 대안으로 제안하였으며, CMP를 통해 RMS 거칠기 1 nm 이하의 표면을 획득하였다. Aida 등[50]은 산성(pH 1.8) 및 염 기성(pH 10.5) 콜로이달 실리카 슬러리를 활용하여 GaN CMP 연구를 실시하였으며, Ga-면에서는 산성 슬러리가 높을 재료제거율을 보이는 반면, N-면에서는 염기성 슬 러리에서 높은 재료제거율을 보임을 밝혔다. 이러한 현 상은 GaN의 각 면에서 슬러리에 의한 화학적 반응성의 차이로 나타나는 현상으로 보인다. 또한, GaN의 경우 사 파이어나 SiC 보다 동일 가공조건에서 낮은 재료제거율 을 보이고 있어 GaN CMP의 가공효율을 높이기 위한 노력이 이루어지고 있다.

Li 등[51]은 H

O

에 의해 생성되는 하이드록실 라디칼 (OH radical) 을 활용하여 Ra 거칠기 0.81 nm의 GaN 표 면을 달성하였다. Murata 등[52]은 GaN 표면 연마를 위 해catalyst-referred etching (CARE)을 적용하였다. OH 라디칼은 H

O

의 환원적 분해를 통해 생성되며 그 메커 니즘은 펜톤반응(Fenton reaction)과 유사한 것으로 알려 져 있다. 그들의 연구에서는 332 nm 파장의 UV 램프를 이용하였으며, 실험을 통해 텅스텐(W), 탈탈륨(Ta), 니켈 (Ni), 철(Fe) 중 철을 촉매로 사용하는 경우 가장 높은 재 료제거율을 보임을 밝혔다.

5. 결론 및 도전과제

CMP 는 다학제적인 기술이 복합적으로 집약된 공정으 로서, 기판, 입자, 슬러리 등의 재료 및 조성, 기계 역학 적 및 화학적 반응 메커니즘, 유체 유동 등의 영향에 대 한 종합적이며 포괄적인 이해를 필요로 한다. 본 연구에 서는 트라이볼로지 관점에서 CMP공정을 통한 반도체 소 자 및 연마 기술의 최근 연구 개발 동향을 살펴보았다.

다양한 기판 소재에서 공정중에 표면에 발생하는 미세 결함과 연마 불균일성, 공정후 클리닝 등 고집적화를 위 한 이슈와 난제들을 해결하기 위해서는 점점 더 트라이 볼로지 관점에서의 접근과 고찰이 중요해지며 깊은 이 Fig. 12. Sequence of CMP/P-CVM process proposed

by Doi et al.[46].

해가 필요한 것으로 파악되었다.

우선, 미세 스크래치 발생 억제 측면에서는 마찰력과 의 상관성 및 입자 거동에 따른 발생 메커니즘의 이해가 중요한데, 웨이퍼-입자/슬러리-패드간 접촉 강성 및 이와 연관된 스틱슬립과 이러한 양상의 공정중의 변화가 중 요하게 고려되어야 하며 그러한 분석을 통해 패드의 물 성과 표면 특성이 파악되고 조정되어야 한다. 또한, 스 크래치 크기 및 발생 메커니즘과 관련하여 CMP 프로세 스가 진행됨에 따라 입자간 뭉침 또는 응집 현상, 패드 기공에 침투하여 고착되는 입자들로 인한 국부적인 패 드 강성의 증가와 같은 추가적인 고려요소가 있으며, 공 정중에 이러한 변화들을 어떻게 제어하느냐가 지속적인 도전과제이다.

소재 기술의 발전과 더불어 반도체용 기판 소재는 다 양화되어 가며, 소재에 적합한 가공기술의 개발이 동시 에 요구된다. 특히 반도체용 기판 생산에 있어 표면 결 함이 없는 고속가공 기술의 개발은 가격경쟁력 확보를 위해 필수적이다. 기판의 연마가공 기술은 기계가공 후 잔류하는 가공변질층을 제거하는 공정으로 입자에 의한 마찰과 마멸 현상을 활용하는 기술이다. 따라서 트라이 볼로지적 측면에서 표면반응층의 생성과 이를 효과적으 로 제거할 수 있는 가공법의 개발이 필요하다. 또한 기 계가공에 의한 가공변질층의 명확한 측정과 연마가공 메 커니즘의 규명이 요구된다.

Acknowledgements

본 연구는 2018년도 한국연구재단 기초연구사업(NRF- 2018R1D1A1B07043169) 및 2019년 부산광역시에서 지 원하는 BB21+사업의 지원의 지원을 받아 수행한 연구임.

References

[1] Markets and Markets, https://www.marketsandmar- kets.com/Market-Reports/chemical-mechanical-pla- narization-market-205609310.html, Accessed August 10, 2019.

[2] Verified Market Research, https://www.verifiedmar- ketresearch.com/product/global-chemical-mechanical- planarization-market/, Accessed August 10, 2019.

[3] Market Watch, https://www.marketwatch.com/press- release/at-65-cagr-chemical-mechanical-planarization- market-size-will-reach-6090-million-usd-by-2025-2019- 06-04, Accessed August 10, 2019.

[4] Lee, H., “Tribology Research Trends in Chemical Mechanical Polishing (CMP) Process”, Tribol. Lubr.,

Vol.34, No.3, pp.115-122, 2018.

[5] Wang, T., Lu, X., Zhao, D., He, Y., “Contact Stress Non- Uniformity of Wafer Surface for Multi-Zone Chemical Mechanical Polishing Process”, Sci. China Technol. Sci., Vol.56, No.8, pp.1974-1979, 2013.

[6] Wang, T., Lu, X., “Numerical and Experimental Inves- tigation on Multi-Zone Chemical Mechanical Pla- narization”, Microelectron. Eng., Vol.88, No.11, pp.3327- 3332, 2011.

[7] Zhao, D., Lu, X., “Chemical Mechanical Polishing:

Theory and Experiment”, Friction, Vol.1, No.4, pp.306- 326, 2013.

[8] Wang, Y., Chen, Y., Qi, F., Xing, Z., Liu, W., “A Molecular-Scale Analytic Model to Evaluate Mate- rial Removal Rate in Chemical Mechanical Planariza- tion Considering the Abrasive Shape”, Microelectron.

Eng., 2015, https://doi.org/10.1016/j.mee.2015.02.012.

[9] Kim, S., Saka, N., Chun, J.-H., “The Effect of Pad- Asperity Curvature on Material Removal Rate in Chemical-Mechanical Polishing”, Procedia CIRP, 2014, https://doi.org/10.1016/j.procir.2014.03.014

[10] Wang, L., Zhou, P., Yan, Y., Kang, R., Guo, D.,

“Physically-Based Modeling of Pad-Asperity Scale Chemical-Mechanical Synergy in Chemical Mechani- cal Polishing”, Tribol. Int., 2019, https://doi.org/10.

1016/j.triboint.2019.05.046

[11] Sung, I.-H., Kim, H. J., Yeo, C. D., “First Observa- tion on the Feasibility of Scratch Formation by Pad- Particle Mixture in CMP Process”, Appl. Surf. Sci., Vol.258, No.20, pp.8298-8306, 2012.

[12] Jung, S., Sung, I.-H., “Stick-slip in Chemical Mechani- cal Polishing Using Multi-Particle Simulation Mod- els”, Tribol. Lubr., Vol.34, No.6, pp.279-283, 2018, https://doi.org/10.9725/kts.2018.34.6.279

[13] Lee, H., Lee, S., “Investigation of Pad Wear in CMP with Swing-Arm Conditioning and Uniformity of Mate- rial Removal”, Precis. Eng., 2017, https://doi.org/10.

1016/j.precisioneng.2017.01.015

[14] Nguyen, N., Tian, Y., Zhong, Z. W., “Modeling and Simulation for the Distribution of Slurry Particles in Chemical Mechanical Polishing”, Int. J. Adv. Manuf.

Technol., Vol.75, No.1-4, pp.97-106, 2014.

[15] Guo, X., Yuan, S., Wang, X., Jin, Z., Kang, R.,

“Atomistic Mechanisms of Chemical Mechanical Pol- ishing of Diamond (1-0-0) in Aqueous H

O

/Pure H

O: Molecular Dynamics Simulations Using Reac- tive Force Field (Reaxff)”, Comput. Mater. Sci., 2019, https://doi.org/10.1016/j.commatsci.2018.10.041.

[16] Wen, J., Ma, T., Zhang, W., van Duin, A. C. T., Lu,

X., “Atomistic Mechanisms of Si Chemical Mechani-

cal Polishing in Aqueous H

O

: Reaxff Reactive Molecu-

lar Dynamics Simulations”, Comput. Mater. Sci., 2017,

https://doi.org/10.1016/j.commatsci.2017.02.005.

[17] Shi, Z., Jin, Z., Guo, X., Yuan, S., Guo, J., “Insights into the Atomistic Behavior in Diamond Chemical Mechanical Polishing with OH Environment Using Reaxff Molecular Dynamics Simulation”, Comput.

Mater. Sci., 2019, https://doi.org/10.1016/j.commatsci.

2019.05.001.

[18] Shi, J., Chen, J., Fang, L., Sun, K., Sun, J., Han, J.,

“Atomistic Scale Nanoscratching Behavior of Monocry- stalline Cu Influenced by Water Film in CMP Pro- cess”, Appl. Surf. Sci., 2018, https://doi.org/10.1016/

j.apsusc.2017.11.199.

[19] Si, L., Guo, D., Luo, J., Xie, G., “Planarization Pro- cess of Single Crystalline Silicon Asperity Under Abra- sive Rolling Effect Studied by Molecular Dynamics Simulation”, Appl. Phys. A, Vol.109, No.1, pp.119-126, 2012.

[20] Kim, H. J., Abrasive for Chemical Mechanical Pol- ishing, In: Rudawska, A. (ed.) Abrasive Technology:

Characteristics and Applications, IntechOpen, Lon- don, 2018. (ISBN : 1-789-84193-0)

[21] Seo, J., Kim, T., Lee, H., “Effect of Free Abrasives on Material Removal in Lap Grinding of Sapphire Substrate”, Tribol. Lubr., Vol.34, No.6, pp.209-216, 2018, https://doi.org/10.9725/kts.2018.34.6.209 [22] Kwak, H., Kim, W.-B., Sung, I.-H., “Effects of Abra-

sive Size and Impact Angle on the Contact Stress in Abrasive Machining Process”, Tribol. Lubr., Vol.27, No.1, pp.34-39, 2011, http://doi.org/10.9725/kstle.2011.

27.1.034

[23] Khanna, A. J., Gupta, S., Kumar, P., Chang, F.-C., Singh, R. K., “Study of Agglomeration Behavior of Chemical Mechanical Polishing Slurry under Con- trolled Shear Environments”, ECS J. Solid State Sci.

Technol., Vol.7, No.5, pp.238-242, 2018.

[24] Lin, G., Guo, D., Xie, G., Jia, Q., Pan, G., “In Situ Observation of Colloidal Particle Behavior Between Two Planar Surfaces”, Colloids Surf. A, Vol.482, pp.656-661, 2015.

[25] Khanna, A. J., Gupta, S., Kumar, P., Chang, F.-C., Singh, R. K., “Quantification of Shear Induced Agglomeration in Chemical Mechanical Polishing Slur- ries Under Different Chemical Environments”, Micro- electron. Eng., 2019, https://doi.org/10.1016/j.mee.

2019.03.012.

[26] Kwark, H., Yang, W.-Y., Sung, I.-H., “Slurry Particle Behavior Inside Pad Pore During Chemical Mechani- cal Polishing”, Tribol. Lubr., Vol.28, No.1, pp.7-11, 2012.

[27] Yang, W. Y., Sung, I.-H., “Study on Within-Wafer Non-uniformity Using Finite Element Method”, Tri- bol. Lubr., Vol.28, No.6, pp.272-277, 2012, https://

doi.org/10.9725/kstle.2012.28.6.272

[28] Lee, H., Kasuga, H., Ohmori,, H., Lee, H., Jeong, H., “Application of Electrolytic In-Process Dress-

ing (ELID) Grinding and Chemical Mechanical Pol- ishing (CMP) Process for Emerging Hard-Brittle Materials Used in Light-Emitting Diodes”, J. Cryst.

Growth, Vol.36, No.1, pp.140-146, 2011.

[29] Zhu, H., Tessaroto, L. A., Sabia, R., Greenhut, V.

A., Smith, M., Niesz, D. E., “Chemical Mechanical Polishing (CMP) Anisotropy in Sapphire”, Appl. Surf.

Sci., Vol.236, No.1-4, pp.120-130, 2004.

[30] Niu, X., Liu, Y., Tan, B., Han, L., Zhang, J., “Method of Surface Treatment on Sapphire Substrate”, Trans.

Nonferrous Met. Soc. China, Vol.16, pp.s732-s734, 2006.

[31] An, J. H., Lee, G. S., Lee, W. J., Shin, B. C., Seo, J.

D., Ku, K. R., Seo, H. D., Jeong, H. D., “Effect of Pro- cess Parameters on Material Removal Rate in Chemi- cal Mechanical Polishing of 6H-SiC(0001)”, Mater.

Sci. Forum, Vol.600-603, pp.831-834, 2009.

[32] Kaotaka, K., Sasaoka, C., Kimura, A., Usui, A., Mochizuki, Y., “Precise Control of PN-Junction Pro- files for GaN-Based LD Structures Using GaN Sub- strates with Low Dislocation Densities”, J. Cryst.

Growth, Vols.189-190, pp.551-555, 1998.

[33] Lee, H.S., Jeong, H.D., “Chemical and Mechanical Bal- ance in Polishing of Electronic Materials for Defect-Free Surfaces”, CIRP Ann. Manuf. Technol., Vol.58, No.1, pp.485-490, 2009.

[34] Jo, W., Lee, S., Kim, H., Lee, T., Lee, S., “A Study of Material Removal Characteristics by Friction Moni- toring System of Sapphire Wafer in Single Side DMP”, Tribol. Lubr., Vol.32, No.2, pp.56-60, 2016, https://

doi.org/10.9725/kstle.2016.32.2.56

[35] Lee, T., Lee, S., Jo, W., Jeong, H., Kim, H., “Study on the Lapping Characteristics of Sapphire Wafer by using a Fixed Abrasive Plate”, Tribol. Lubr., Vol.32, No.2, pp.44-49, 2016, https://doi.org/10.9725/kstle.2016.

32.2.44

[36] Seo, J., Kim, T., Lee, H., “Effect of Free Abrasives on Material Removal in Lap Grinding of Sapphire Substrate”, Tribol. Lubr., Vol.34, No.6, pp.209-216, 2018, https://doi.org/10.9725/kts.2018.34.6.209 [37] Kim, D., Kim, J., Lee, H., “Characteristics of Heat

Transfer in DLG Platen According to Flow Rate of Coolant”, Tribol. Lubr., Vol.32, No.2, pp.50-55, 2016.

[38] Lee, S., Lee, S., Kim, H., Park, C., Sohn, K., “Effect of Crystal Orientation on Material Removal Charac- teristics in Sapphire Chemical Mechanical Polish- ing”, Tribol. Lubr., Vol.33, No.3, pp.106-111, 2017, https://doi.org/10.9725/kstle.2017.33.33.106 [39] Park, C., Jeong, H., Lee, S., Kim, D., Kim, H., “A

Study on Pressure Distribution for Uniform Polish- ing of Sapphire Substrate”, Tribol. Lubr., Vol.32, No.2, pp.61-66, 2016.

[40] Lee, H., Lee, H., Choi, S., Lee, Y., Jeong, M.,

Jeong, H., “Macroscopic and Microscopic Investiga-

tion on Chemical Mechanical Polishing of Sapphire Wafer”, J. Nanosci. Technol., Vol.12, No.2, pp.1256- 1259, 2012.

[41] Lee, H.S., Kim, D.I., Lee, H.J., Kim, K.H., Jeong, H., “Hybrid Polishing Mechanism of Single Crystal SiC Using Mixed Abrasive Slurry (MAS)”, CIRP Ann. Manuf. Technol., Vol.59, No.1, pp.333-336, 2010.

[42] Su, J., Zhang, Z., Liu, X., Liu, Z., Feng, Q., “Design of CMP SiC Crystal Substrate (0001) Si Surface Based on Alumina (Al

O

) Abrasive”, Adv. Mater. Res., Vol.703, pp.90-93, 2013.

[43] Su, J., Du, J., Ma, L., Zhang, Z., Kang, R., “Material Removal Rate of 6H-SiC Crystal Substrate CMP Using an Alumina (Al

O

) Abrasive”, J. Semicond., Vol.33, No.10, pp.106003, 2013.

[44] Chen, G., Ni, Z., Bai, Y., Li, Q., Zhao, Y., “The Role of Interactions Between Abrasive Particles and the Substrate Surface in Chemical-Mechanical Planariza- tion of Si-Face 6H-SiC”, RSC Adv., Vol.7, No.28, pp.16938-16952, 2013.

[45] Kurokawa, S., Doi, T., Ohnishi, O., Yamazaki, T., Tan, Z., Yin, T., “Characteristics in SiC-CMP using MnO

Slurry with Strong Oxidant under Different Atmospheric Conditions”, Mater. Res. Soc. Symp. Proc., 2013, https://doi:10.1557/opl.2013.903

[46] Doi, T. K., Sano, Y., Kurowaka, S., Aida, H., Ohni- shi, O., Uneda, M., Ohyama, K., “Novel Chemical Mechanical Polishing/Plasma-Chemical Vaporization Machining (CMP/P-CVM) Combined Processing of

Hard-to-Process Crystals Based on Innovative Con- cepts”, Sensor and Mater., Vol.26, No.6, pp.403-415, 2014.

[47] Hayashi, S., Koga, T., Goorsky, M.S., “Chemical Mechanical Polishing of GaN”, J. Electrochem. Soc., Vol.55, No.2, pp.H113-H116, 2008.

[48] Weyher, J.L., Muller, S., Grzegory, I., Porowski, S.,

“Chemical Polishing of Bulk and Epitaxial GaN”, J.

Cryst. Growth, Vol.182, Nos.1-2, pp.17-22, 1997.

[49] Kim, K.J., Jeong, J.S., Jang, H.J., Shin, H.M., Jeong, H.D., “Influence of the Diamond Abrasive Size during Mechanical Polishing Process on the Surface Mor- phology of Gallium Nitride Substrate”, J. Korean Soc. Precis. Eng., Vol.25, No.9, pp.32-37, 2008.

[50] Aida, H., Doi, T., Takeda, H., Katakura, H., Kim, S.- W., Koyama, K., Yamazaki, T., Uneda, M., “Ultrapre- cision CMP for Sapphire, GaN, and SiC for Advanced Optoelectronics Materials”, Curr. Appl. Phys., Vol.12, pp.S41-S46, 2012.

[51] Li, W., Ma, M., Hu, B., “A Study on Surface Qual- ity of GaN with CMP Polishing Process”, Adv.

Mater. Res., Vol.291-294, pp.1764-1767, 2011.

[52] Murata, J., Kubota, A., Yagi, K., Sano, Y., Hara, H., Arima, K., Okamoto, T., Mimura, H., Yamauchi, K.,

“Chemical Planarization of GaN Using Hydroxyl Rad-

icals Generated on a Catalyst Plate in H

O

Solution”,

J. Cryst. Growth, Vol.310, Nos.7-9, pp.1637-1641,

2008.
