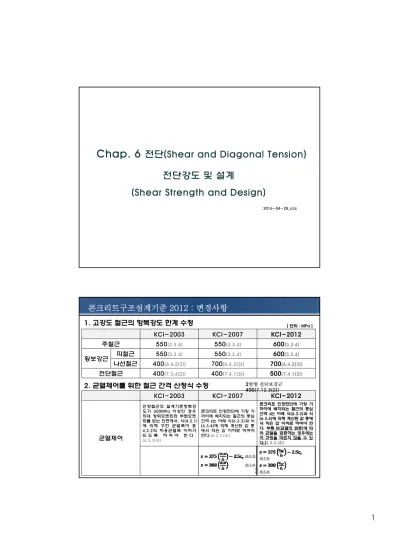

Chap. 6 전단(Shear and Diagonal Tension) 전단강도 및 설계
(Shear Strength and Design)
2016-04-28_ccs
콘크리트구조설계기준 2012 : 변경사항
1. 고강도 철근의 항복강도 한계 수정
KCI-2003 KCI-2007 KCI-2012
주철근 550(3.3.4) 550(3.3.4) 600(3.3.4)
횡보강근 띠철근 550(3.3.4) 550(3.3.4) 600(3.3.4)
나선철근 400(6.4.2(3)) 700(6.4.2(3)) 700(6.4.2(3))
전단철근 400(7.3.4(2)) 400(7.4.1(3)) 500(7.4.1(3))
[ 단위 : MPa ]
2. 균열제어를 위한 철근 간격 산정식 수정
KCI-2003 KCI-2007 KCI-2012
균열제어
인장철근의 설계기준항복강 도가 300MPa 이상인 경우 최대 정휘모멘트와 부휨모멘 트를 받는 단면에서, 식(4.2.1) 에 의 해 구 한 균 열 폭 이 표 4.2.2의 허용균열폭 이하가 되 도 록 하 여 야 한 다 . (6.3.3(4))
콘크리트 인장연단에 가장 가 까이에 배치되는 철근의 중심 간격 s는 아래 식(6.3.3)과 식 (6.3.4)에 의해 계산된 값 중 에서 작은 값 이하로 하여야 한다.(6.3.3.(4))
콘크리트 인장연단에 가장 가 까이에 배치되는 철근의 중심 간격 s는 아래 식(6.3.3)과 식 (6.3.4)에 의해 계산된 값 중에 서 작은 값 이하로 하여야 한 다. 부록 III(균열의 검증)에 따 라 균열을 검증하는 경우에는 이 규정을 따르지 않을 수 있 다.(6.3.3.(4))
2방향 전단보강근 400(7.12.3(2))
전단설계 개념(Design for shear-concept)
사인장균열에 의한 일어나기전 내력을 재분배하는 능력 있음 실험과 설계경험에 의해 입증됨
500MPa(1방향 전단), 400MPa(2방향 전단)
이유 : 사인장균열로 인해 단면 상단부에 발생하는 큰 전단력과 압축력에 의한 전단압축파괴를 방지하기 위해
[윗 식의 ½]
최소전단보강근 : 전단보강되지 않은 부재의 취성파괴를 방지하기 위해 설정
최소전단보강근
브래킷, 코벨, 아래그림 [받침부에서 유효깊이(d) 만큼 떨어진 위치의 단면]
[받침부 내면에서의 전단력을 설계 전단력으로 하는 경우]
[부재 하부의 지압에 의해 지지되는 부재]
[부재 가 다른 부재와 일체가 되어 골조를 이루는 경우]
[일반콘크리트 보 부재에 적용]
사인장균열 [d이내작용하중 균열에 교차되는 스터럽에 영향 무 하중작용점과 받침부사이의 압축대에 의해 전달]
1. 위험단면에서의 계수 전단력(Vu) 산정 [1.2VD+ 1.6 VL]
2. 콘크리트의 전단강도 산정 3. 전단보강 여부 판단 : 좌 (1)번 4. 전단보강근의 전단강도 산정
최소전단보강근
5. 단면의 적정성 검토 : 좌 (5) 번 - 단면 또는 압축강도 증대 6. 전단보강근의 간격 산정 7. 전단보강근의 배근도 작성
- 안전성, 시공성, 경제성 고려
전단설계 순서 (summary for shear Design -process)
콘크리트구조기준(2012)에 따른 공칭전단강도 Vn와 설계전단강도 ΦVn 450 mm
bw d800 mm fck 24 MPa
300, 13 U-stirrup u 2 b 253 2
SD D A A mm
