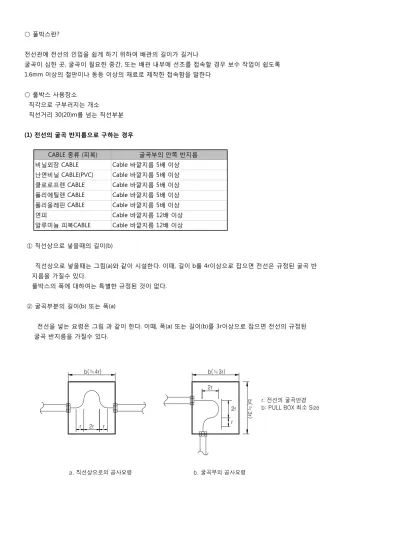

○ 풀박스란?
전선관에 전선의 인입을 쉽게 하기 위하여 배관의 길이가 길거나
굴곡이 심한 곳, 굴곡이 필요한 중간, 또는 배관 내부에 선조를 접속할 경우 보수 작업이 쉽도록 1.6mm 이상의 철판이나 동등 이상의 재료로 제작한 접속함을 말한다
○ 풀박스 사용장소 직각으로 구부러지는 개소
직선거리 30(20)m를 넘는 직선부분
(1) 전선의 굴곡 반지름으로 구하는 경우
① 직선상으로 넣을때의 길이(b)
직선상으로 넣을때는 그림(a)와 같이 시설한다. 이때, 길이 b를 4r이상으로 잡으면 전선은 규정된 굴곡 반 지름을 가질수 있다.
풀박스의 폭에 대하여는 특별한 규정된 것이 없다.
② 굴곡부분의 길이(b) 또는 폭(a)
전선을 넣는 요령은 그림 과 같이 한다. 이때, 폭(a) 또는 길이(b)를 3r이상으로 잡으면 전선의 규정된 굴곡 반지름을 가질수 있다.
CABLE 종류 (피복)
난연비닐 CABLE(PVC)
폴리에틸렌 CABLE
연피
굴곡부의 안쪽 반지름 Cable 바깥지름 5배 이상 Cable 바깥지름 5배 이상 Cable 바깥지름 5배 이상
Cable 바깥지름 5배 이상 Cable 바깥지름 12배 이상 Cable 바깥지름 12배 이상 비닐외장 CABLE
클로로프렌 CABLE
폴리올레핀 CABLE
알루미늄 피복CABLE
Cable 바깥지름 5배 이상
a. 직선상으로의 공사요령 r
2r r
b(≒4r)
b. 굴곡부의 공사요령
b: PULL BOX 최소 Size
b(≒3r)
2r r b(≒3r) 2r
r: 전선의 굴곡반경
(2) NEC 규정에 의한 방법
① 직선상에 넣을 때
박스의 길이 A는 가장 큰 전선관 지름의 8배 이상으로 한다.
폭 B는 각 전선관 지름에 록너트의 스페이스를 가산한 L1,L2의 합으로 한다.
전선관 사이의 간격은 보통 25mm 정도이므로 d1>d2인 전선관이면,
A = 8 x d1
B = L1 + L2 = (d1 + 25) + (d2 + 25)
② 직각으로 구부러지는 경우
전선관이 접속된 측면과 반대쪽 측면과의 간격은 최대 관지름의 6배에 다른 관지름의 합을 가산한 값이상으로 한다.
A = 6 x d1 + d2 + d3
동일 전선을 넣는 전선관의 상호간격 L은 그 관지름의 6배 이상으로 한다.
즉, L = 6 x d1
③ 전선관이 2단, 3단으로 접속되는 경우
풀박스의 깊이 C는 C = L1 + L2 = (d1 + 25) + (d2 + 25) L 1
L 2
(2) 직각으로 구부러지는 곳에서 전선을 뽑을 때 , d > d
A = 6d + d + d (1) 직선상으로 전선을 뽑을 때
, L = d + 25 A = 8d1
L = d + 251 1
B= L + L1 2 2
d > d1
2
d > d1 1 2
2 L = 6d1
1 2
L 3
L 2
A
3
(3) 전선관이 2단,3단으로 접속되는 경우
3
C= L + L1 2
L 2
C
A
B
L
L L 1 1
A
(3) 배관으로부터 구하는 방법
① 풀박스의 폭
록너트를 죌수 있도록 록너트 사이에 10mm의 간격을 주면 관지름이 동일한 전선관의 간격은 그림과 같다.
일반적으로 28mm 이하 20~25mm , 36mm 이하 25~30mm
로 사용하나 콘크리트 시공을 고려하여 관사이의 간격을 30mm가 가장 많이 사용되고 있다.
후강 전선관의 바깥지름과 록너트의 바깥지름의 관계
전선관 록너트
16 21 29 18 8
22 26.5 36 19.5 9.5
28 33.3 44 20.7 10.7
36 41.9 53 21.1 11.1
42 47.8 61 23.2 13.2
54 59.9 74 24.4 14.1
70 75.2 93 28.2 17.8
② 풀박스의 높이
풀박스의 높이는 일반적으로 최대 전선관 호칭의 3배로 한다.
2단일 경우에는 관상호간의 거리를 약 80mm가 되도록 정한다.
(4) J-PROJECT 설계기준
구분 앵글보강
무 최대 전선관 굵기의 6~8배
유 최대 전선관 굵기의 6~8배
무 유
∑(P + 30) + (30 x 2) + 2W 바깥지름 비고
전선관 전선관
사이의 간격
길이(B) 폭(A)
직각배관 폭(A) 와 같음
폭(A) 와 같음
∑(P + 30) + 30 + 5Pm
∑(P + 30) + 30 + 5Pm + 2W 직선배관 ∑(P + 30) + (30 x 2)
10
PULL BOX의 치수 결정 전선관의 간격
30
30 30 30
A
(5) 서울메트로 풀박스 계산방법
1. 금속관공사시 전선의 인입을 원활하게 하기 위하여 다음의 조건에 따라서 풀박스를 설치
- 굴곡개소가 없이 관의 길이가 30m를 초과하는 배선
- 직각 굴곡개소가 2개로서 관의 길이가 15m를 초과하는 배관 - 직각 굴곡개소가 3개로서 관의 길이가 10m를 초과하는 배관 - 분기회로가 있는 배관
L : 케이블의 곡률 반경을 고려한 값 (곡선 : 곡률 반경 × 3, 직선 : 곡률반경 ×4 )
B = ∑ℓ C = ∑ℓ
[직선의 경우 계산식]
A = L + 2h C = ∑ℓ
[곡선의 경우 계산식]
A = B = L + ∑ℓ 이므로 L 산출표 및 ℓ 산출표에 의해 ℓ: 전선의 부식폭과 설치여유를 고려한 길이.
(곡률반경 = 케이블 지름 ×5) h : 부싱의 깊이
- 풀박스의 크기는 접속되는 PIPE의 칫수와 PIPE의 본수에 따라 정하고 풀박 스 칫수산출표에 의하여 구함.
금속관공사에서 다수의 관을 평행으로 배관할 때에 거리가 길어지거나 굴곡개소 및 보 수점검의 필요성이 생길때 풀박스를 설치
2. 풀박스에는 EARTH BONDING에 의한 접지시설
3. 풀박스 규격 결정
[ L 산출표 ] 단심케이블 기준임 [ℓ,h 산출표]
전선의 굵기 전선관의칭호 ℓ (㎜) h (㎜)
(호 칭) 곡 선 직 선 16 35 14
1.6 84 112 22 42 14
2 93 124 28 50 17
5.5 102 136 36 59 18.5
8 111 148 42 67 21.5
14 132 172 54 79 22.5
22 159 212 70 99 29
30 176 234 82 112 30
38 192 256 92 130 32
50 216 288 104 145 34
60 234 312
82 260 346
100 291 388
125 317 422
150 347 462
200 384 512
250 432 596
참조
록너트를 죌수 있도록 록너트 사이에 10mm의 간격을 주면 관지름이 동일한 전선관의 간격은 그림과 같다.
일반적으로 28mm 이하 20~25mm ,36mm 이하 25~30mm
로 사용하나 콘크리트 시공을 고려하여 관사이의 간격을 30mm가 가장 많이 사용되고 있다.
A = L + 2h = 388 + 29*2 = 446 C = ∑ℓ = 99 + 79 = 178 → 200mm
메트로 전기철도 역사전기 설비 Re-Engineering 참조 C = ∑ℓ= 99 + 79 = 178 → 200mm
B = ∑ℓ= 79 + 99 × 2 = 277
B' = L/2 + ∑ℓ = 194 + ( 79 + 99 × 2 ) = 471
A = B = L + ∑ℓ = 291 + ( 79 + 99 × 2 ) = 568mm → 600mm 52C x 1 + 70C x 2 - 2단
2) 직선의 경우
최대굵기 케이블 : 100㎟/1C 52C x 3 - 1단 예)
1) 곡선의 경우
L (㎜)
10
PULL BOX의 치수 결정 전선관의 간격
30 30 30 30 A
공칭 완성품
단면적 외경 곡 선 직 선
1.5 6.5 32.5 98 130 31
2.5 7.0 35.0 105 140 31
4 7.5 37.5 113 150 41
6 8.0 40.0 120 160 49
10 9.0 45.0 135 180 69
16 9.5 47.5 143 190 78
25 11.0 55.0 165 220 113
35 12.0 60.0 180 240 133
50 13.5 67.5 203 270 165
70 15.5 77.5 233 310 201
95 17.5 87.5 263 350 269
120 19.0 95.0 285 380 314
150 21.0 105.0 315 420 380
185 23.0 115.0 345 460 452
240 26.0 130.0 390 520 573
300 28.5 142.5 428 570 707
공칭 완성품
단면적 외경 곡 선 직 선
1.5 11.0 55.0 165 220
2.5 12.0 60.0 180 240
4 13.0 65.0 195 260
6 14.5 72.5 218 290
10 16.5 82.5 248 330
16 17.5 87.5 263 350
25 21.0 105.0 315 420
35 23.5 117.5 353 470
50 26.5 132.5 398 530
[0.6/1kV HFCO 단심에 대한 L값] - 외경은 LS 케이블 참조
L (㎜) L (㎜)
단면적
곡률반경 곡률반경
[0.6/1kV HFCO 3C에 대한 L값] - 외경은 LS 케이블 참조
