I. 서 론
일반적인 소나 시스템에서 표적 탐지나 위치 정보 추정뿐만 아니라 근접장에서 이동하는 수중 이동체 로부터 방사되는 소음을 측정하여 분석하는 것 역시 중요한 문제 가운데 하나이다. 이러한 목적을 위하 여 해외에서는 수직 또는 수평으로 배열된 다수의 고정 수신기들과 빔 형성 기법 등을 적용하여 운용 하고 있다.
[1]
하지만 이는 큰 규모의 시스템으로 설치 운용이 쉽지 않고, 많은 비용이 요구된다. 특히, 수 중 이동체의 방사 소음 측정은 해상 교통량이 거의 없는 조용한 해역에서 이루어져야 하나 국내의 경우 연안 해상 교통량이 많아 이러한 조건을 만족하는 해역은 육상으로부터 멀리 떨어져야 하며 이 경우 해외 사례와 같은 수신기 배열 시스템의 설치와 운 용은 어렵게 된다. 따라서 이러한 제한 조건을 감안 한다면 적은 비용으로 설치 운용이 비교적 수월한 방법이 필요하다. 이에 본 논문에서는 근접장에서 수중 이동체의 방사 소음을 분석하기 위해 하나의 수신기를 이용하여 가상 배열을 합성하는 방법을 제 안한다. 기존에 합성 개구면 소나에서 가상 배열을
근접장에서 가상 합성 배열을 이용한 수중 이동체의 토널 소음 측정 방법
A method for measuring tonal noise of underwater vehicle using virtual synthetic array in near-field
강태웅,
1
이근혁,1
김기만,1†
한민수,2
최재용2
(Tae-Woong Kang,
1
Guen-Hyeok Lee,1
Ki-Man Kim,1†
Min-Su Han,2
and Jae-Yong Choi2
)1한국해양대학교 전파공학과, 2국방과학연구소
(Received July 27, 2018; revised September 6, 2018; accepted November 21, 2018)
초 록: 수중 이동체의 토널 소음 분석을 위하여 수신 배열 시스템이 적용되고 있지만 설치와 운용에 어려움이 있으며, 많은 비용이 필요하다. 이러한 문제점을 극복하기 위해 본 논문에서는 하나의 수신기를 이용하여 가상 배열을 합성한 후 수중 이동체의 토널 소음을 측정하는 방법을 제안한다. 제안한 방법은 수중 음원의 이동으로 인하여 발생하는 도플러 주파수와 시간 지연을 보정하고, 초점 빔 형성 기법을 적용하였다. 모의실험을 통해 제안한 방법의 성능을 분석하였다.
핵심용어: 가상 배열, 합성 개구면 소나, 수중 이동체, 초점 빔 형성, 도플러 주파수, 토널 소음
ABSTRACT: A receiving array system can be applied for tonal noise analysis of underwater vehicles, but it is difficult to install and operate, and a lot of cost is required. In order to overcome this problem, this paper proposes a method to measure the tonal noise of underwater vehicle after synthesizing a virtual array using single receiver.
The proposed method compensates the Doppler frequency and time delay caused by the movement of the underwater sound source and applies the focused beamforming technique. The performance of the proposed method was analyzed via simulation.
Keywords: Virtual array, Synthetic aperture sonar, Underwater vehicle, Focused beamforming, Doppler frequency, Tonal noise
PACS numbers: 43.60.Fg, 43.30.Xm, 43.30.Wi
†Corresponding author: Ki-Man Kim
([email protected]) Department of Radio Communication Engineering, Korea Maritime and Ocean University, 727 Taejong-Ro, Yeongdo-ku, Busan 49112, Republic of Korea
(Tel: 82-51-410-4918, Fax: 82-51-404-3986)
구성하는 방법에는 ETAM(Extended Towed array Measure- ment), FFTSA(Fast Fourier Transform Synthetic Aperture) 방 법 등이 있으나 이들은 시간 영역 또는 빔 영역에서 모 두 물리적으로 수신기 배열로 구성되어 있는 상태에 서 가상으로 배열 길이를 확장하는 방법이다.
[2-4]
무엇 보다도 이들 방법들은 견인형 배열을 이용하여 이동 하면서 가상 배열을 구성하기 때문에 근접장에서 수 중 이동체의 방사 소음 측정 환경과는 차이가 있다.제안한 방법에서는 음원과 단일 수신기 위치 사이 의 가역성(reciprocity)을 이용하여 가상 배열을 구성 한다. 이러한 가상 배열 구성 과정에서 발생하는 문 제 가운데 하나는 수중 음원의 이동성 때문에 발생 하는 도플러 효과인데 지상과는 달리 수중에서는 신 호의 전달 속도가 낮으므로 도플러 주파수를 무시하 기 어렵다. 도플러 효과가 발생하면 수신되는 신호 의 주파수가 원래 음원에서 방사되는 신호의 주파수 와 다르게 되면서 측정의 정확도가 감소한다. 이러 한 문제를 해결하기 위해 수중 이동체의 이동 속도 와 위치 정보 등을 이용하여 도플러 주파수를 보상 한다. 다음으로 가상으로 구성된 수신기들 사이의 시간차를 보상하고, 근접장에서의 초점 빔 형성 기 법을 적용한다. 이러한 제안한 방법의 성능을 모의 실험을 수행하여 분석하였다.
이 논문의 구성은 서론에 이어 제안한 방법, 모의 실험 및 결과, 그리고 결론으로 구성되어 있다. 제안 한 방법에서는 논문에서 고려하는 환경 및 가상 합 성 배열을 구축하기 위한 과정을 설명하고, 3장에서 제안한 방법을 사용한 모의실험 및 결과물을 보여준 다. 앞 장들의 내용을 토대로 결론에서 마무리 짓는다.
II. 제안한 방법
2.1 기존의 연구
기존에 움직이는 음원의 수심 추정을 위해 가상 합성 수신 배열을 구성하여 물리적인 수신기 배열의 효과를 내는 방법이 연구되었다. 그 결과로써 수직 선형 배열을 이용하여 음원의 수심을 추정한 것과 단일 수신기로 음원의 수심을 추정한 방법의 성능을 비교 하였다.
[5]
이러한 기존의 연구에서는 움직이는 음원에 대한 수심 추정을 위하여 음원의 수심은 모르지만 이동하는 거리의 범위는 알고 있다는 가정을 하였다. 이와 같이 위치 정보 또는 거리 정보를 알아 야 하는 이유는 움직이는 음원에 의해 발생하는 도 플러 주파수가 빔 형성 성능에 영향을 미치게 되기 때문이다.
2.2 시스템 모델
이 논문에서 고려하는 환경은 Fig. 1과 같다. 그림 에서 고정된 수신기의 위치
는 GPS(Global Positioning System) 등을 이용하여 알 수 있고, 수중 이 동체의 이동 속도 와 직선 이동 경로 및 위치는 음원 에 설치한 송신기로부터 방사되는 핑을 이용한 FOA(Frequency-of-Arrival) 추정과 같은 방법들로 추 정할 수 있다.[6]
따라서 수중 이동체의 위치 정보는 알고 있다고 가정한다. 또한 음원과 수신기 위치 사 이의 가역성이 성립하는 채널을 가정하는데 이는 음 원과 수신기의 위치를 서로 반대로 바꾸더라도 수신 되는 신호는 같다는 의미이다. 따라서 실제 운용 환 경은 Fig. 1과 같지만 가역성을 이용하면 반대로 음 원의 위치가 고정되어 있고 수신기가 이동하는 것으 로 바뀌어 있다고 생각할 수 있다.일반적으로 수중 이동체에서 발생하는 소음은 토 널 신호와 광대역 성분의 조합
[7]
이나 본 연구에서는 토널 신호 분석을 목적으로 하므로 음원으로부터 방 사되는 신호 는 Eq. (1)과 같이 다수의 토널 성분 의 합으로 표현하였다.
exp
exp
exp
(1)
Fig. 1과 같은 환경에서 부가 잡음을 무시한다면 수신되는 수중 이동체의 토널 소음 신호 는 Eq.
Fig. 1. Geometry between underwater vehicle and
single receiver.
(2)와 같이 표현된다.
exp
exp
exp
(2)
여기서
( )는 수중 채널 전달 과정에서 주 파수 별로 나타내는 감쇄율로써 보통 수중에서는 주 파수가 높을수록 감쇄율이 증가하지만 이 논문에서 분석 대상인 토널 신호들의 주파수 차이는 크지 않 고 근접장을 대상으로 하므로 이에 대한 영향은 상 대적으로 작다고 가정하였다. 또한
( )는 이동성으로 인하여 발생하는 주파수 별로 갖는 도플 러 주파수이며, 는 이동하는 음원과 수신기 사이의 거리 차로 인해 발생하는 시간 지연이다.Fig. 1과 같은 환경에서 수중 이동체는 축을 따라 일정한 속도 로 이동하므로 시간의 흐름에 따라 수 중 이동체와 수신기 사이의 거리 및 각도, 즉 시간지 연과 도플러 주파수가 변화한다. 음원과 수신기의 수심이 같다고 한다면 시간에 따라 변화하는 음원의
축 위치 좌표
, 거리 와 각도 , 시간지 연 및 도플러 주파수
는 다음과 같다.
, (3)
, (4) arctan
, (5)
, (6)
. (7)Eq. (3)에서
는 가상 배열에서 시작점의 위치로 써 이동 경로와 수신기 사이의 최근접점을 기준으로 대칭이 되도록 하였다. Eqs. (6)과 (7)에서 는 수중에 서의 음속이며, 1500 m/s로 가정하였다. 위에서 정의 된 변수들을 이용하면 수신된 신호에 포함된 시간지연과 도플러 함수에 대해 보정이 가능하다.

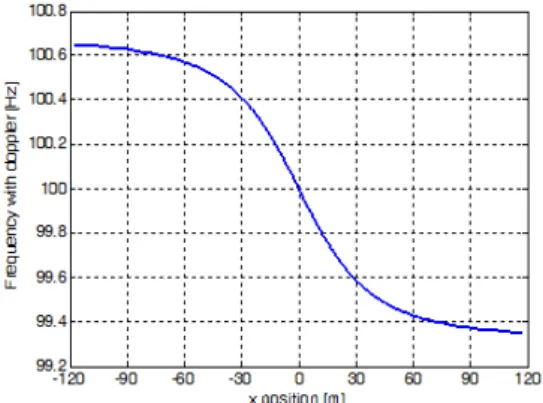

Fig. 2는 수중 이동체의 속도를 20 knot로 가정하였 을 때 100 Hz 신호 성분의 좌표 변화에 따른 주파수 의 변화이다. 축 좌표가 0인 지점에서 도플러 주파 수는 0 Hz가 되면서 원래의 주파수 100 Hz와 일치하 는 것이 보인다. 이러한 주파수의 변화는 수중 이동 체가 계속 이동하므로 연속적이며, 변화율도 일정하 지 않다. 변화율이 일정하지 않은 이유는 수중 이동 체의 절대적인 속도는 일정하지만 수신기와의 각도 가 계속하여 변화하기 때문이다.
2.3 가상 배열 구성
이 논문에서는 위의 그림과 같이 도플러 효과로 인해 발생하는 도플러 주파수
항에 대해서 시 간영역에서의 보간법을 사용하여 보정한다. Fig. 2에 서 보이는 것과 같이 수중 이동체의 이동에 따라 주 파수는 연속적으로 변화하고 그 변화율은 일정하지 않다. 따라서 보간법을 이용하기 위해서는 위치정보 에 따라 변화하는 주파수 값에 대응하여 시간 좌표 를 재구성해야 한다.먼저 수중 이동체의 이동거리
를 속도 로 나누면 전체 이동 시간이 된다.
. (8)
따라서 수신기에 수신되는 신호의 시간 좌표는 샘 플링 주파수에 의해 샘플 단위로 구성되는데 샘플링 주파수를
라고 한다면 다음과 같이 정의된다.Fig. 2. Variation of doppler frequency at 100 Hz.
. (9)이 시간 좌표는 발생하는 도플러 주파수의 크기에 따라 수축과 팽창을 하게 되고 이에 대해 보정한 시 간 좌표는 다음과 같이 정의된다.
×
. (10)
수신된 신호를 관심 주파수 f
i
에 대한 대역 통과 필 터 처리를 하면 Eq. (2)에서의 주파수 성분들은 (
)를 포함하는 항을 제외하고 제거된다. 단일 토널 성분과 그에 해당하는 도플러 주파수만 포함된 신호는 Eq. (10)에 의해 정의된 시간 좌표에 대한 보 정을 통해 도플러 주파수 성분을 제거할 수 있다. 그 러나 기존의 시간 좌표는
에 의해 정해진 동일한 시간 간격마다 구성되어 있으므로 도플러 주파수의 크기에 따라 조정하고자 하는 시간이 시간 샘플 사 이의 값을 가져야 하는 경우가 발생한다. 이러한 샘 플링 문제를 해결하기 위해 보간법을 사용하여, 동 일한 간격의 시간 샘플 사이의 새로운 시간 샘플을 만들어 시간 좌표 상의 보정을 수행한다.도플러 주파수 보정이 수행된 후 가상 배열을 합 성한다. 가상 배열을 합성할 때 가상 수신기 사이의 간격은 관심 주파수의 파장 길이에 맞추어 설계하는 데 일반적인 배열 이론에서 수신기 사이 거리는 반 파장 이하의 간격으로 구성되므로 본 논문에서도 반 파장 간격으로 설정하였다.
수신기와 수중 이동체 사이의 좌표 정보와 이동 경 로, 구조적인 측면에서 볼 때, 가역성이 존재하므로 수신기와 수중 이동체의 움직임을 바꾸어 생각해도 동일한 현상으로 볼 수 있다. 따라서 가상 배열의 구 축의 편의성을 위해 하나의 수신기가 이동을 하며 고 정되어 있는 음원으로부터 신호를 수신하였다고 생 각한다면 수신기 간의 거리만큼 이동하는 동안에 수 신된 신호를 가상 수신기 하나가 수신한 신호가 되고 각 수신기가 수신한 신호는 Eq. (11)과 같이 정의된다.
(11)
이 식에서 은 가상 배열 내의 수신기의 수이며,
는 가상 수신기 사이의 간격이다.가상 수신기의 수는 수중 이동체의 소음을 수신하 는 동안의 이동 거리와 가상 수신기 사이의 거리 관 계에서 추산되며, 범위 내에서 원하는 수신기의 수 를 설정할 수 있다. Eq. (11)에서 항은 수신 배열의 거 리 차에 의해 발생하는 지연 시간이고,
항은 수 신기 간의 거리를 이동하는 동안 발생하는 지연시간 이다. 가상 배열을 구축하고 물리적인 수신 배열과 같이 각 가상 수신기가 동시에 신호를 수신하는 것 과 같은 효과를 갖기 위해서는
항에 대한 보정이 필요하다. 제안한 방법에서는 가상 수신기 간의 거 리와 수중 이동체의 이동 속도 정보를 모두 안다고 가정하였기 때문에 이에 대한 보정이 가능하다.수신된 신호에 대해 도플러 주파수에 대한 보정과 가상 배열 합성이 수행되면 주파수 별로 근접장에서 의 초점 빔 형성 기법을 통해 수중 이동체의 소음세 기를 측정한다. 초점 빔 형성 방법에는 최소 분산 빔 형성 기법 등 다양한 형태가 있으나 이 논문에서는 초점 빔 형성이 주요 목적은 아니므로 고전적인 지 연-합 빔 형성 기법을 적용하였다.
[8,9]
III. 모의실험 및 결과
제안한 방법의 성능을 확인하기 위해 모의실험을 Matlab 프로그램을 이용하여 수행하였다. Fig. 1에서 와 같이 수중 이동체는 축을 따라 일정한 속도 로 이동하는 상황을 가정하였으며, 시간에 따른 위치 정보를 정확하게 알고 있는 경우와 위치 정보에 오 류가 발생하여 부정확하게 알고 있는 경우를 각각 고려하였다. 수신기의 위치는 음원의 이동 경로에서 최근접점 (0,0) 으로부터 40 m 떨어진 (0,40) m로 설정 하였으며, 음원은 (0,0) 지점을 기준점으로 하여 대칭 되는 경로를 이동하는 것으로 가정하였다. 또한 음 원과 수신기의 수심은 같다고 가정하였는데 실제 환
경은 3차원 공간이지만 수심 오차에 의한 오류는 결 국 음원과 수신기의 거리 차에 따른 보정계수들의 오차발생으로 나타날 것이므로 위에서 언급한 위치 정보 오차의 연장선에 있는 문제로 판단되어 논의의 편의성을 위해 2차원 공간 모델로 제한하였다. 샘플링 주파수
는 100 kHz로 하였으며, SNR(Signal-to-Noise Ratio)은 -5 dB로 가정하였다. 가상 배열을 구성하는 수신기의 수는 26개로 하였는데 이는 각 주파수 별 로 반파장의 길이가 다르므로 가상 배열의 전체 길 이도 주파수에 따라 다르게 된다. 또한 수신되는 신 호의 길이도 달라지므로 빔 형성 출력 이후에 출력 값의 크기 비교를 위해 신호 길이의 차이(주파수의비율)에 대한 보상 후에 비교하였다. 전체적인 처리 과정의 흐름은 Fig. 3과 같다.
모의실험에 사용된 신호는 세 가지의 토널 주파수 (100 Hz, 200 Hz, 300 Hz) 성분을 갖고, 각 주파수별로 크기는 (0 dB, 3 dB, 1.1 dB)의 비율을 갖도록 하였다.

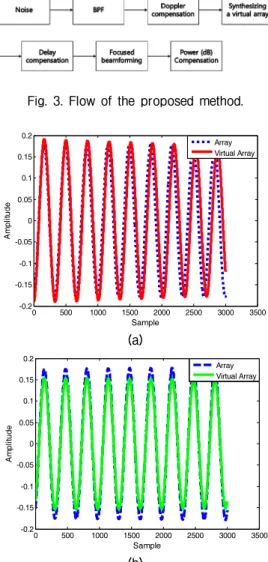

Fig. 4는 가상 합성 수신 배열을 이용하여 수신된 신 호와 공간상에 다수의 수신 배열 센서가 배치된 경 우에 수신된 신호를 비교한 것이다. 파형의 차이를
Fig. 3. Flow of the proposed method.
0 500 1000 1500 2000 2500 3000 3500
-0.2 -0.15 -0.1 -0.05 0 0.05 0.1 0.15 0.2
Amplitude
Sample
Array Virtual Array
(a)
0 500 1000 1500 2000 2500 3000 3500
-0.2 -0.15 -0.1 -0.05 0 0.05 0.1 0.15 0.2
Sample
Amplitude
Array Virtual Array
(b)
Fig. 4. Comparison of waveforms at receiver arrays and virtual synthetic receiver arrays, (a) before compen- sation, (b) after compensation.
(a)
(b)
(c)
Fig. 5. Beamformer output power, (a) 100 Hz, (b) 200
Hz, (c) 300 H z.
시각적으로 쉽게 느낄 수 있도록 도플러 주파수가 300 Hz인 대역을 나타내었다. Fig. 4(a)는 26개의 물리 적인 수신기 배열 중 13번 수신기에 수신된 신호가 대역통과필터를 통과한 후의 파형과 26개의 가상 합 성 수신 배열 가운데 13번 수신기에 수신된 신호의 대역통과필터 통과 후의 파형을 나타낸 것으로 가상 수신기 출력을 구성하기 위한 보정 처리를 하지 않 은 경우이다. Fig. 4(b)는 Fig. 4(a)와 같은 조건에서 가 상 합성 수신 배열에서 물리적인 수신 배열의 효과 를 보기 위해 도플러 보상 및 위상 보정 처리를 한 후 의 파형 이다. 보정을 하지 않은 경우 도플러 천이로 인하여 파형에 차이를 보이지만 보정을 마친 가상 합 성 배열의 파형은 물리적인 수신기 배열에서 수신된 파형과 거의 같은 형태를 갖는 것을 확인할 수 있다.
Fig. 5(a) ~ (c)는 음원의 이동 속도가 20 kn인 경우 가 상 배열의 출력 신호를 이용하여 근접장 내의 관심 영 역에서 각 주파수 성분에 따라 초점 빔 형성 처리를 수 행한 것으로써 3가지 주파수에 대한 빔 출력 파워를 측정한 결과이다. 이 때 각 주파수의 초기 위상은 임 의로 설정하였다. 이 결과로부터 모든 경우에 대하여 가상 배열의 중심점으로부터 90° 방위의 40 m 거리에 서 초점 빔이 형성되는 것을 확인할 수 있다. 또한 주 파수가 높을수록 빔 폭이 좁아진 것을 볼 수 있다.
Fig. 6은 Fig. 5에서 각 빔 형성 출력 값의 최대점이 형성되는 거리에서의 출력 값들을 비교한 것이다.
신호를 설계할 때 각 주파수 성분마다의 크기를 다 르게 설정한 것에 대응하여 빔 형성 출력 결과 또한 주파수 별로 신호의 세기가 각각 최고 출력 점의 크 기가 0 dB, 3 dB, 1.1 dB로 원래 신호의 상대적인 비율
Fig. 6. Comparison of beamforming output power at the highest power point.
(a)
(b)
(c)
(d)
Fig. 7. Spectrum according to the source position
error, (a) no error, (b) source (5,5) m/receiver (-5,-5)
m, (c) source (5,-5) m/receiver (-5,5) m, (d) source
(-5,5) m/receiver (5,-5) m.
에 맞게 출력되는 것을 확인할 수 있다. 이로부터 가 상 배열을 이용한 수중 이동체의 주파수 별 소음 측 정이 가능함을 알 수 있다.

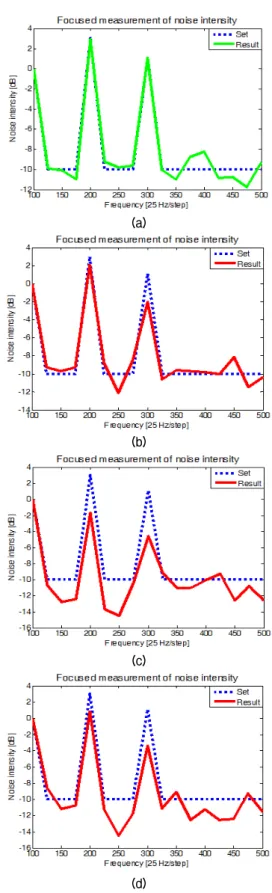

Fig. 7은 음원의 위치 정보를 이용하여 음원의 소음 세기를 나타낸 그림이다. 그림에서 ‘Set’ 표기는 모의 신호를 생성할 때 설정한 스펙트럼이다. Fig. 7(a)는 위치 정보 오차가 없는 경우의 결과이고, (b) ~ (d)는 음원과 수신기 모두의 위치 정보에 오차가 발생한 경 우이다. 각각의 오차는 순서대로 음원 위치 x좌표 오 차 (5,5,-5) m, y좌표 오차 (5,-5,5) m, 수신기 위치 x좌표 오차(-5,-5,5) m, y좌표 오차 (-5,5,-5) m이다. 위치 오차 가 없는 경우 제안한 방법을 이용하여 추정된 스펙트 럼은 원래 설정한 스펙트럼과 비슷한 형태를 나타내 는 것을 볼 수 있다. 하지만 위치 오차가 있는 경우 주 파수는 찾지만 그 크기는 설정된 값과 다소 차이가 나 타났으며, 특히 주파수가 높아질수록 그 영향이 증가 하는 것을 볼 수 있다. 이는 높은 주파수에서는 상대 적으로 위상 변화가 크기 때문에 위치 오차에 따른 시 간 보정 오차가 영향을 미치기 때문으로 판단된다.
따라서 가상 센서 출력 신호를 구하기 위해서는 비교 적 정교한 음원의 위치 정보를 필요로 한다.
IV. 결 론
본 논문에서는 근접장에 위치한 수중 이동체가 방 사하는 소음의 세기를 주파수 별로 측정함에 있어서 물리적인 수신 배열의 제약에서 벗어나기 위해 가상 합성 배열을 이용한 수중 이동체의 소음세기 측정을 제안하였으며, 그 가능성을 검증하기 위해 모의실험 을 진행하였다. 모의실험은 소음 측정이라는 목적에 따라 이동체의 이동경로와 위치, 속도 정보, 수신기 의 위치 정보 등을 알고 있다는 전제하에 설계되었 으며, 음원의 위치 정보 오차가 미치는 영향에 대해 서도 살펴보았다. 모든 주파수의 분석에서 가상 합 성 배열의 수신기 수는 같게 적용하였다.
모의실험의 결과로부터 각 주파수 별로 소음세기 를 측정하였을 때, 신호를 설계할 때 설정하였던 크 기의 값에 대응되게 빔 형성 출력 값의 크기에도 나 타나는 것을 확인할 수 있었고, 음원과 수신기의 위 치 정보가 각각 오차를 가질 때, 처음에 생성한 신호
와 정확하게 일치하는 소음 크기를 추정하지는 못하 지만 위치 오차가 발생하더라도 이동체가 발생하는 소음에 많은 영향을 미치는 주파수가 어느 것인지를 분석하는 영역에서는 신뢰성을 가질 수 있음을 보인 다. 이러한 결과를 토대로 가상 합성 배열을 이용한 수중 이동체의 소음 측정이 원하는 주파수에 대해 가능할 것이라고 판단된다. 향후 실제 해양에서 획 득한 데이터를 이용한 검증과 함께 실제 수중 이동 체의 위치 정보의 정확도가 성능에 미치는 영향에 대한 분석이 필요하다.
감사의 글
본 연구는 국방과학연구소의 연구비 지원(과제번 호 : UE180002DD)으로 이루어졌음.
References
1. J. Ranicar, “Shallow acoustic underway range,” Tech- nical report, Nautronix Ltd., 1991.
2. S. Stergiopoulos and E. J. Sullivan, “Extended towed array processing by an overlap correlator,” J. Acoust.
Soc. Am. 86, 158-171 (1989).
3. S. Stergiopoulos and H. Urban, “An experimental study in forming a long synthetic aperture at sea,”
IEEE J. Oceanic Engineering, 17, 62-72 (1992).
4. S. Stergiopoulos and H. Urban, “An new passive synthetic aperture technique for towed arrays,” IEEE J. Oceanic Engineering, 17, 16-25 (1992).
5. T. C. Yang, “Source depth estimation based on synthetic aperture beamforming for a moving source,”
J. Acoust. Soc. Am. 138, 1678-1686 (2015).
6. W. J. Park and K. M. Kim, “Range estimation of underwater acoustic moving source using doppler frequency map” (in Korean), J. Acoust. Soc. Kr, 36, 413-418 (2017).
7. R. J. Urick, Principles of Underwater Sound (McGraw- Hill Co., New York, 1983), pp. 328-376.
8. Y. D. Huang and M. Barkat, “Near-field multiple source localization by passive sensor array,” IEEE Trans. Antennas and Propagation, 39, 968-975 (1991).
9. S.D. Somasundaram, “Wideband robust Capon beam- forming for passive sonar,” IEEE J. Oceanic Engi- neering, 38, 308-322 (2013).
