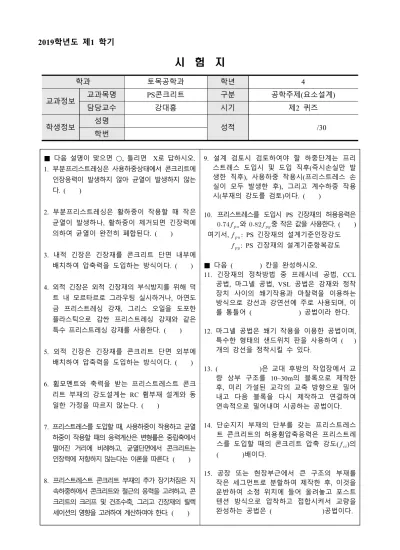

2019학년도 제1 학기
시 험 지
학과 토목공학과 학년 4
교과정보 교과목명 PS콘크리트 구분 공학주제(요소설계)
담당교수 강대흥 시기 제2 퀴즈
학생정보 성명
성적 /30 학번
■ 다음 설명이 맞으면 ○, 틀리면 X로 답하시오.
1. 부분프리스트레싱은 사용하중상태에서 콘크리트에 인장응력이 발생하지 않아 균열이 발생하지 않는 다. ( )
2. 부분프리스트레싱은 활하중이 작용할 때 작은 균열이 발생하나, 활하중이 제거되면 긴장력에 의하여 균열이 완전히 폐합된다. ( )
3. 내적 긴장은 긴장재를 콘크리트 단면 내부에 배치하여 압축력을 도입하는 방식이다. ( )
4. 외적 긴장은 외적 긴장재의 부식방지를 위해 덕 트 내 모르타르로 그라우팅 실시하거나, 아연도 금 프리스트레싱 강재, 그리스 오일을 도포한 플라스틱으로 감싼 프리스트레싱 강재와 같은 특수 프리스트레싱 강재를 사용한다. ( )
5. 외적 긴장은 긴장재를 콘크리트 단면 외부에 배치하여 압축력을 도입하는 방식이다. ( )
6. 휨모멘트와 축력을 받는 프리스트레스트 콘크 리트 부재의 강도설계는 RC 휨부재 설계와 동 일한 가정을 따르지 않는다. ( )
7. 프리스트레스를 도입할 때, 사용하중이 작용하고 균열 하중이 작용할 때의 응력계산은 변형률은 중립축에서 떨어진 거리에 비례하고, 균열단면에서 콘크리트는 인장력에 저항하지 않는다는 이론을 따른다. ( )
8. 프리스트레스트 콘크리트 부재의 추가 장기처짐은 지 속하중하에서 콘크리트와 철근의 응력을 고려하고, 콘 크리트의 크리프 및 건조수축, 그리고 긴장재의 릴렉 세이션의 영향을 고려하여 계산하여야 한다. ( )
9. 설계 검토시 검토하여야 할 하중단계는 프리 스트레스 도입시 및 도입 직후(즉시손실만 발 생한 직후), 사용하중 작용시(프리스트레스 손 실이 모두 발생한 후), 그리고 계수하중 작용 시(부재의 강도를 검토)이다. ( )
10. 프리스트레스를 도입시 PS 긴장재의 허용응력은
와 중 작은 값을 사용한다. ( ) 여기서, : PS 긴장재의 설계기준인장강도 : PS 긴장재의 설계기준항복강도
■ 다음 ( ) 칸을 완성하시오.
11. 긴장재의 정착방법 중 프레시네 공법, CCL 공법, 마그넬 공법, VSL 공법은 강재와 정착 장치 사이의 쐐기작용과 마찰력을 이용하는 방식으로 강선과 강연선에 주로 사용되며, 이 를 통틀어 ( ) 공법이라 한다.
12. 마그넬 공법은 쐐기 작용을 이용한 공법이며, 특수한 형태의 샌드위치 판을 사용하여 ( ) 개의 강선을 정착시킬 수 있다.
13. ( )은 교대 후방의 작업장에서 교 량 상부 구조를 10~30m의 블록으로 제작한 후, 미리 가설된 교각의 교축 방향으로 밀어 내고 다음 블록을 다시 제작하고 연결하여 연속적으로 밀어내며 시공하는 공법이다.
14. 단순지지 부재의 단부를 갖는 프리스트레스 트 콘크리트의 허용휨압축응력은 프리스트레 스를 도입할 때의 콘크리트 압축 강도()의 ( )배이다.
15. 공장 또는 현장부근에서 큰 구조의 부재를 작은 세그먼트로 분할하여 제작한 후, 이것을 운반하여 소정 위치에 들어 올려놓고 포스트 텐션 방식으로 압착하고 접합시켜서 교량을 완성하는 공법은 ( )공법이다.
2019학년도 제1 학기
제2 퀴즈, 답안지
1. X
완전프리스트레싱은 사용하중상태에서 콘크리트 에 인장응력이 발생하지 않아 균열이 발생하지 않 는다.
2. ○
3. ○
4. X
내적 긴장은 내적 긴장재의 부식방지를 위해 덕트 내 모르타르로 그라우팅 실시하거나, 아연 도금 프리스트레싱 강재, 그리스 오일을 도포한 플라스틱으로 감싼 프리스트레싱 강재와 같은 특 스 프리스트레싱 강재를 사용한다.
5. ○
6. X
휨모멘트와 축력을 받는 프리스트레스트 콘크 리트 부재의 강도설계는 RC 휨부재 설계와 동일 한 가정을 따른다. 다만 변형률에 따른 철근의 응력범위 규정은 프리스트레스되지 않은 보강철 근에만 적용하여야 한다.
7. ○
8. ○
9. ○
10. X
와 중 작은 값을 사용
11. 쐐기식
12. 8
13. 압출공법(ILM)
14. 0.7
