Characteristics of ZrO<sub>2</sub> Felt Supported Cu/Zn Catalyst for Methanol Steam Reforming

(1)

메탄올 수증기개질을 위한 ZrO

2

펠트 기반 Cu/Zn 촉매 특성 연구

최 은 영^†

국방과학연구소 제4기술연구본부 4부

Characteristics of ZrO 2 Felt Supported Cu/Zn Catalyst for Methanol Steam Reforming

EUNYEONG CHOI

^†

The 4th R&D Institute, Agency for Defense Development, Bugyuseong-daero 488beon-gil, Yuseong-gu, Daejeon 34060, Korea

†Corresponding author : [email protected] Received 31 March, 2017 Revised 18 April, 2017 Accepted 30 April, 2017

Abstract >> Characteristics of ZrO

2

felt supported Cu/Zn catalysts have been in- vestigated for the production of hydrogen via methanol steam reforming. Cu and Zn in different weight percent were loaded using wet impregnation over ZrO

2

felt support. The catalysts were characterized with BET and FE-SEM. The perform- ance of these synthesized catalysts were investigated at SCR=1.5, GHSV=2000 h

^-1

, temperature=300~400℃, and pressure=2.5~19.5 barA. The results showed that the Cu

^32.5

Zn

^7.5

ZrO

2

catalyst was most active in terms of methanol con- version and hydrogen production. The methanol conversion in steam reforming of methanol was 84.6% at 19.5 barA and furnace 400℃ over Cu

^32.5

Zn

^7.5

ZrO

2

catalyst. The catalysts prepared using ZrO

2

felt show higher reactor temperature than the pellet type catalyst at same furnace temperature.

Key words : Methanol steam reforming(메탄올 수증기개질), Catalyst(촉매), Pressurized reforming(가압개질), Wet impregnation(습식함침), Fuel processing(연료프 로세싱)

1. 서 론

연료전지는 수소와 산소의 전기화학반응으로 화 학적 에너지로부터 직접 전기에너지를 생산한다 . 따라서 내연기관보다 효율이 높고 , 동적 요소가 없 어 소음이 없으며, 반응 후 전기와 물만 생성되기 때문에 친환경적이다

¹⁾

. 이러한 이유로 민수 분야에 서는 자동차용 주전원 , 가정용 보조전원 등으로 활

용하기 위한 연구 및 실용화가 추진되고 있으며, 국

방 분야에서도 다양한 무기체계 적용을 위한 연구

가 진행되고 있다. 특히 독일 및 스페인 해군은 수

중무기체계인 잠수함 추진분야에 연료전지 AIP (air

independent propulsion) 시스템을 적용하여 작전능

력을 획기적으로 증가시켰다

^2-5)

. 연료프로세싱은 이

러한 연료전지에 수소를 공급하는 방법 중 하나로 ,

탄화수소계 연료의 촉매 반응을 통해 수소를 포함

(2)

한 개질가스를 생산한다 .

일반적으로 탄화수소계 연료는 수증기개질 (Steam reforming), 부분산화(Partial oxidation), 자열개질(Auto- thermal reforming) 방식으로 운전된다. 이 중 수증기 개질은 흡열반응으로 , 지속적인 개질반응을 위해 열을 외부에서 반응기로 공급하여야 한다 . 민수 분 야에서는 수증기개질 반응에 공급하는 열의 최고온 도에 대한 설계 자유도가 높으나 , 국방 분야와 같이 무기체계에 연료프로세서가 통합될 경우 운용조건 에 따라 수증기개질 반응에 공급하는 열의 최고온 도가 제한될 수 있다 . 따라서 수증기개질용 촉매 역 시 제한된 열공급을 고려하여 열전달성능이 향상될 수 있는 형태로 설계되어야 한다 . 일반적으로 모노 리스(monolith) 타입 촉매가 펠렛(pellet) 타입 촉매 에 비해 열전달이 우수한 것으로 보고되고 있다. 그 러나 모노리스 타입 촉매는 반응기 내벽에 밀착하 여 장착하는 것이 어렵다 . 따라서 본 연구에서는 반 응기 외부에서 전달되는 제한된 열을 보다 효율적 으로 촉매에 전달할 수 있도록 펠트 형태의 지지체 를 선택하였다. 펠트 형태의 지지체는 모노리스 타 입과는 달리 탄성이 존재하므로 반응기 내벽에 밀 착하여 장착하는 것이 상대적으로 유리하다고 판단 하였다.

탄화수소계 연료 중 하나인 메탄올의 수증기개 질을 위한 촉매 재료는 크게 귀금속계와 비귀금속 계로 나눌 수 있으며, 귀금속계 촉매로는 주로 팔라 듐(Pd), 백금(Pt), 루테늄(Ru) 등이 사용되고, 비귀금 속 촉매로는 구리(Cu), 니켈(Ni) 등을 주로 사용한 다. 또한 촉매 성능 및 특성 향상을 위해 아연(Zn), 지르코늄(Zr), 망간(Mn), 크롬(Cr) 등을 첨가한 다양 한 조성의 촉매 합성 및 이러한 촉매의 특성에 대한 연구가 진행되고 있다

^6-10)

. 일반적으로 메탄올 수증 기개질 촉매는 비귀금속계 촉매가 귀금속계 촉매에 비해 반응온도가 상대적으로 낮고 높은 성능을 보 이는 반면 열안정성 및 수명 측면에서는 귀금속계 촉매가 우수한 특성을 보이는 것으로 알려져 있다 .

일반적으로 연료전지 스택은 출력증가를 위해 가압조건에서 운전할 수 있다. 또한 연료프로세싱

을 통해 생산된 개질가스로부터 고순도 수소를 획 득하기 위해 수소 분리막을 적용하기도 하며, 연료 프로세서 후단에 설치되는 수소 분리막의 효율적 사용을 위해서는 가압운전이 필요하다

¹¹⁾

. 이러한 이유로 연료프로세서는 연료전지 및 수소 분리막의 운전압력보다 높은 가압조건에서 운전될 수 있어야 한다.

본 연구에서는 국방 분야와 같이 상대적으로 엄 격한 열적조건 및 압력조건에서 메탄올 수증기개질 을 효과적으로 운전할 수 있도록 ZrO

2

펠트를 지지 체로하는 촉매를 합성하여 특성 연구를 수행하였 다 . 이를 위해 높은 성능을 보이는 것으로 문헌상에 알려진 Cu와 Zn를 재료로 촉매를 합성하였다. 촉매 는 Cu와 Zn의 비율을 달리하여 ZrO

2

펠트에 함침 하였으며, 온도 및 압력조건에 따라 반응기 온도를 포함한 각 촉매의 특성 연구를 수행하였다.

2. 실 험

2.1 ZrO2 펠트 기반 촉매 합성

본 연구에서는 ZrO

2

펠트를 지지체로 하는 Cu/Zn 계 촉매 합성을 위해 습식함침법(wet impregnation) 을 사용하여 촉매를 합성하였다. 이를 위해 지지체 로 사용할 ZrO

2

펠트를 재단하여 반응기 내경에 맞 춰 준비하고 , Cu(NO

3

)

2

·3H

2

O(Sigma-Aldrich), Zn(NO

3

)

2

· 6H

2

O(Sigma-Aldrich)를 탈이온수(Resistivity 18 M Ω·cm)와 혼합하여 만든 촉매 용액에 ZrO

2

펠트를 함침하였다 . ZrO

2

펠트는 내부 기체 제거 및 촉매 용액이 펠트 내부로 고르게 스며들도록 하기 위해 진공상태에서 2시간 함침을 진행하고, 110℃에서 12시간 이상 건조하는 과정을 반복하여 촉매를 합 성하였다. 건조가 완료된 촉매는 400℃ (승온속도 3.2℃/min)에서 3시간 동안 하소하였으며, 합성된 촉매는 펠렛형 Cu/Zn계 상용촉매와 특성 및 성능을 비교하였다 .

촉매 특성 평가를 위해 Cu와 Zn의 비율을 달리한

세 종류의 촉매를 합성하였으며, 합성된 각 촉매의

(3)

Table 1. Properties of catalysts Catalyst

Stoichiometric composition

(wt%) Loading of Cu-Zn

(wt%)

BET area (m²/g)

Cu Zn ZrO2

Cu⁴⁰ZrO2 40.0 0 60.0 37.8 1.10

Cu^32.5Zn^7.5ZrO2 32.5 7.5 60.0 37.7 1.09

Cu²⁰Zn²⁰ZrO2 20.0 20.0 60.0 35.4 1.01

Commercial (pellet) - - - - 29.62

Fig. 1. Experimental set-up for methanol steam reforming

Cu/Zn 비율 및 완성된 촉매에서의 무게 비율이 Table 1에 나타나 있다. 모든 촉매는 40 wt%를 기준 으로 합성을 진행하였으나 , 완성된 촉매는 35~37 wt%의 무게 비율이 증가하였다.

2.2 촉매 성능 및 특성 평가

본 연구에서는 합성된 촉매의 압력 , 온도 조건에 따른 메탄올 수증기개질 특성 분석을 위해 Fig. 1 과 같은 실험장치를 구성하였다 . 연료인 메탄올과 탈이온수는 정밀고압정량펌프(ASI)를 사용해 일정 하게 공급되도록 하고 , 공급된 메탄올과 물은 예열 기 (pre-heater)를 통해 기화하여 목표온도까지 승온 후 반응기에 공급되도록 하였다 . 반응기는 튜브타 입으로 제작하였으며 전기로 (furnace)를 통해 반응 온도를 제어하고 촉매 반응에 필요한 열을 공급하 도록 하였다 . 이 때, 반응기로 공급되는 반응물의 온도 및 반응온도 측정을 위한 열전대(thermocou- ple)를 설치하여 온도를 측정하였으며, 가압상태의 메탄올 개질반응 실험을 위해 반응기 후단에 설치 된 BPR (back pressure regulator)을 통해 반응기 내 부 압력을 조절하고 일정하게 유지하였다 . 촉매의 메탄올 수증기개질 반응에 의해 생성되는 생성가스 와 물은 반응기 후단의 기액분리기 (liquid/gas separa- tor)를 통해 분리하여 수분을 제거하고 가스조성 분 석을 위해 선택적으로 가스분석기로 유입되도록 하 였다 .

합성된 Cu/Zn계 촉매는 활성화를 위해 전기로 400℃에서 50% 수소(N

2

balance)를 사용해 환원하

였으며 , 반응기 후단의 가스 조성을 분석하여 촉매 가 충분히 활성화될 때까지 환원을 진행하였다 . 촉 매의 환원 완료 후 SCR (steam to carbon ratio) 1.5, GHSV (gas hourly space velocity) 2000 h

^-1

조건에서 반응기 압력을 2.5 barA, 12.5 barA, 19.5 barA로 변 화시키고, 각 압력조건에서 온도를 300℃에서 400℃

까지 변화시키며 합성된 촉매의 성능 및 특성 평가 를 진행하였다 . 각 조건에서 개질반응에 의해 생성 되는 생성가스 분석을 위해 가스크로마토그래피 (Agilent, 490 Micro GC)를 사용하였으며, 이를 위해 MFC (mass flow control, Bronkhorst)를 사용해 질소 를 일정하게 공급하였다 .

메탄올 수증기개질 반응의 전체 반응식은 아래 식 (1)과 같으며, 촉매에 따라 반응시 CO 및 CH

4

가 생성될 수 있다 .

__⇄_ _ 

(1)

(4)

(a) (b)

(c) (d)

(e) (f)

10μm 2μm

Fig. 2. FE-SEM images for the catalyst after calcination. (a, b) Cu⁴⁰ZrO2, (c, d) Cu^32.5Zn^7.5ZrO2, (e, f) Cu²⁰Zn²⁰ZrO2

따라서 메탄올 수증기 개질 반응에서 메탄올 전 환율 X는 개질가스 조성 분석 결과를 통해 아래 식 (2)에 의해 계산할 수 있다

¹²⁾

.

_{  }



_  _

×

(2)

여기에서 분모는 공급된 메탄올의 몰유량 (mol/min)이고, 분자는 생성된 각 기체의 몰유량 (mol/min)이다. 또한 각 촉매의 특성 비교를 위해 각 생성가스(CO

2

, CO, CH

4

)에 대한 선택도 S 및 각 기 체의 수율(yield)을 아래 식 (3)과 (4)에 따라 계산하 였다

¹²⁾

.

__{  }

__

 

×

(3)

_ _

 

(4)

식 (3)에서 분모는 개질가스 중 각 기체의 몰유량 (mol/min)이며, 분자는 선택도를 계산하고자 하는

특정 개질가스의 몰유량(mol/min)이다. 식 (4)의 분 모는 공급한 메탄올의 몰유량(mol/min)이고, 분자는 수율을 계산하고자 하는 특정 개질가스의 생성 몰 유량(mol/min)이다.

3. 결과 및 분석

3.1 ZrO2 펠트 기반 촉매 분석

합성된 각 촉매를 분석하기 위해 FE-SEM (field emission scanning electron microscope) 분석 및 BET 측정을 진행하였다 . Fig. 2는 하소 후 각 촉매의 FE-SEM 분석 결과로 Fig. 2(a), 2(c), 2(e)에서 확인 할 수 있는 바와 같이 지지체인 ZrO

2

펠트 위에 촉 매 입자가 고르게 분포된 상태로 촉매가 합성된 것 을 확인할 수 있다 . Fig. 2(b), 2(d), 2(f)는 합성된 각 촉매의 미세구조로, Zn가 포함된 Cu

^32.5

Zn

^7.5

ZrO

2

, Cu

²⁰

Zn

²⁰

ZrO

2

촉매(Fig. 2[d], 2[f])와 Zn가 포함되지 않은 Cu

⁴⁰

ZrO

2

촉매의 미세구조가 차이를 보임을 확인할 수 있다 . Zn가 포함된 촉매는 침상형 구조를 보이는 것을 확인할 수 있으나 , Cu만으로 합성된 Cu

⁴⁰

ZrO

2

촉매는 Zn가 포함된 두 촉매에 비해 촉매 입자가 상대적으로 원형에 가깝게 나타났다 .

촉매의 지지체로 사용된 ZrO

2

펠트의 BET는 0.7 m

²

/g으로 나타났으며, 합성된 각 촉매의 BET 측정 결과를 Table 1에 정리하였다. Table 1에 나타난 바 와 같이 지지체로 사용된 ZrO

2

펠트의 BET 값에 비 해 합성된 각 촉매의 BET 값이 0.7 m

²

/g에서 1.10 m

²

/g, 1.09 m

²

/g, 1.01 m

²

/g으로 세 촉매 모두 유사하 게 약 55% 증가하였음을 확인하였다. 또한 합성된 세 촉매는 상용촉매에 비해 낮은 BET 값을 가짐을 확인하였다 .

3.2 촉매 성능 및 특성 평가

합성된 촉매의 가압 개질성능 및 특성 평가를 위

해 2.5 barA, 12.5 barA, 19.5 barA의 압력조건에서

반응기 온도를 변화시키며 개질가스 조성 분석을

(5)

(a)

(b)

(c)

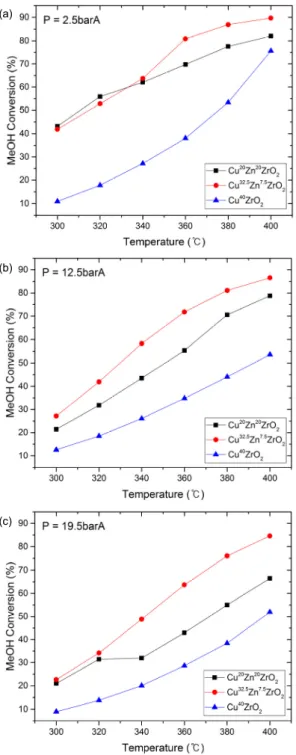

Fig. 3. Methanol conversion of steam reforming at (a) 2.5 barA, (b) 12.5 barA, (c) 19.5 barA

진행하였다 . Fig. 3은 합성된 촉매의 온도, 압력 조 건에 따른 메탄올 전환율을 나타낸 그래프로, 합성 된 세 촉매 모두 압력이 2.5 barA에서 19.5 barA로

증가함에 따라 메탄올 전환율은 감소하는 경향을 보였으며, 온도가 증가함에 따라 메탄올 전환율은 증가하였다 . 실험이 진행된 모든 조건에서 세 촉매 중 Cu

^32.5

Zn

^7.5

ZrO

2

촉매가 가장 높은 메탄올 전환율 을 보였으며 , Zn가 포함되지 않은 Cu

⁴⁰

ZrO

2

촉매가 상대적으로 가장 낮은 메탄올 전환율을 보였다 . 이 는 문헌 상에 알려진 바와 같이 Zn가 Cu 분산도를 증가시켜

⁶⁾

, 합성된 촉매에서 Cu의 양이 상대적으로 적음에도 불구하고 더 높은 성능을 보인 것으로 판 단된다 . 합성된 세 촉매에서 메탄올 전환율이 가장 높게 나타난 전기로 온도 400℃ 조건에서 반응압력 이 2.5 barA에서 19.5 barA로 증가함에 따라 Cu

^32.5

Zn

^7.5

ZrO

2

촉매는 메탄올 전환율이 89.7%에서 84.6%로 약 5.7% 감소하였으며, Cu

²⁰

Zn

²⁰

ZrO

2

촉매 는 82.1%에서 66.5%로 약 19.0%, Cu

⁴⁰

ZrO

2

촉매는 75.7%에서 51.9%로 약 31.4% 감소하였다. 메탄올 전환율이 가장 높게 나타난 Cu

^32.5

Zn

^7.5

ZrO

2

촉매가 반응압력 증가에 따른 메탄올 전환율 감소폭이 가 장 작게 나타나 합성된 세 촉매 중 가장 좋은 성능 을 보임을 확인하였다 .

각 온도 , 압력별 실험조건에서 세 촉매의 개질가 스 조성 분석 결과를 Fig. 4에 정리하였다. 모든 조 건에서 H

2

, CO

2

, CO 외의 반응물은 측정되지 않았 다 . 또한 세 촉매 모두 온도가 증가함에 따라 생성 되는 H

2

, CO

2

, CO가 모두 증가하였으며, 이는 온도 가 증가함에 따라 메탄올 전환율이 증가하면서 생 성되는 가스의 총량 역시 증가하기 때문이다 .

Fig. 4에 나타나 바와 같이 공급된 메탄올 1몰에 대한 CO

2

생성량은 온도가 증가하면서 점차 CO가 생성됨에 따라 감소하는 경향을 보였다. CO

2

생성 량은 합성된 세 가지 촉매 모두 압력이 증가함에 따 라 감소하는 경향을 보였다 . CO 생성량은 Zn가 포 함된 두 촉매의 경우 압력이 증가함에 따라 증가하 는 경향을 보였으나 , Zn가 포함되지 않은 Cu

⁴⁰

ZrO

2

촉매는 반대로 압력이 증가함에 따라 CO 생성량이 감소하는 경향을 보였다 .

메탄올 전환율이 가장 높게 나타난 전기로 400℃

조건에서 메탄올 1몰당 각 촉매의 수소 생성량은

(6)

(a)

(b)

(c)

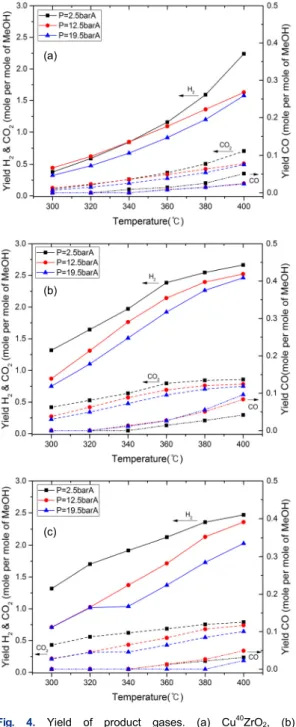

Fig. 4. Yield of product gases. (a) Cu⁴⁰ZrO2, (b) Cu^32.5Zn^7.5ZrO2, (c) Cu²⁰Zn²⁰ZrO2

Fig. 5. Methanol conversion of Cu^32.5Zn^7.5ZrO2 and commercial catalyst

압력에 증가함에 따라 Cu

⁴⁰

ZrO

2

촉매는 2.24에서 1.58 로 약 29.5% 감소하였고, Cu

^32.5

Zn

^7.5

ZrO

2

촉매는 2.66 에서 2.46으로 약 7.5% 감소하였으며, Cu

²⁰

Zn

²⁰

ZrO

2

촉매는 2.47에서 2.03으로 약 17.8% 감소하였다. 따 라서 ZrO

2

펠트를 지지체로 합성한 세 종류의 촉매

중 Cu

^32.5

Zn

^7.5

ZrO

2

촉매가 메탄올 전환율 및 수소 생 성량 측면에서 가장 우수한 성능을 나타냄을 확인 하였다 .

합성된 촉매 중 가장 우수한 성능을 보인 Cu

^32.5

Zn

^7.5

ZrO

2

촉매와 Cu/Zn 기반 펠렛형 상용촉매 의 특성 분석을 위해 동일한 온도 및 압력조건에서 상용촉매에 대한 메탄올 개질 실험을 진행하고 , 온 도 및 압력조건 변화에 따른 메탄올 전환율을 Fig.

5에 정리하였다. Fig. 5에서 확인할 수 있는 바와 같 이 상용촉매 역시 반응온도 증가에 따라 메탄올 전 환율은 증가하는 경향을 보이며, 반응 압력 증가에 따른 메탄올 전환율은 감소하는 경향을 보였다. 상 용촉매는 전기로 기준 350℃ 미만의 온도에서 모든 압력조건에 대해 합성촉매 대비 높은 메탄올 전환 율을 보였으나 , 350℃ 이상의 온도에서는 합성촉매 가 상용촉매에 비해 높은 메탄올 전환율을 보였다 . Fig. 5에 나타난 바와 같이 동일한 전기로 온도 400℃

에서 ZrO

2

펠트 기반 촉매의 경우 상용 촉매에 비해

높은 메탄올 전환율을 보인다. 따라서 수증기개질

반응의 흡열량 역시 많을 것이나 , 반응기 내부온도

는 360℃로 상용촉매의 반응기 내부온도 232℃에

비해 약 130℃ 정도 높게 나타났다. 또한 ZrO

2

펠트

기반 촉매의 경우 전기로 380℃ 조건에서 메탄올

전환율 86.9%, 반응기 내부온도 338℃를 나타낸 반

(7)

Fig. 6. Selectivity for CO and CO2 of Cu^32.5Zn^7.5ZrO2 and commercial catalyst

면 , 펠렛형 상용촉매의 경우 전기로 450℃ 조건에 서 메탄올 전환율 88.2%, 반응기 내부온도 258℃로 나타났다. 따라서 두 촉매의 수증기개질 반응 흡열 량이 유사한 경우 ZrO

2

펠트 기반 촉매가 반응기 외 부온도가 상대적으로 낮음에도 불구하고 펠렛형 촉 매에 비해 높은 반응기 내부온도를 보임을 확인할 수 있다 . 이러한 경향은 ZrO

2

펠트 기반 촉매의 경 우 지지체인 ZrO

2

펠트가 반응기 내벽에 전체적으 로 접촉하고 있으므로 반응기 외부에서 공급되는 열이 반응기 내부로 효율적으로 전달되는 반면, 상 용촉매의 경우 펠렛형이기 때문에 촉매가 반응기 내벽에 부분적으로 접촉하고 있어 ZrO

2

펠트를 지 지체로 합성한 촉매에 비해 상대적으로 열전달 효 율 낮기 때문으로 판단된다 .

본 연구에서 합성한 Cu

^32.5

Zn

^7.5

ZrO

2

촉매와 상용 촉매는 실험이 진행된 모든 조건에서 부반응물인 CH

4

는 측정되지 않았으므로 H

2

선택도는 모든 조 건에서 100%이다. 따라서 특성 분석을 위해 각 온 도 및 압력 조건에 따른 CO, CO

2

선택도를 Fig. 6에 나타내었다 . Fig. 6에서 나타난 바와 같이 상용촉매 역시 앞서 언급한 Cu

^32.5

Zn

^7.5

ZrO

2

촉매의 경우와 마 찬가지로 온도가 증가함에 따라 메탄올 전환율이 증가하면서 CO 생성량 및 CO 선택도는 증가하는 경향을 보이고, 반대로 CO

2

선택도는 감소하는 경 향을 보였다. 그러나 압력이 증가함에 따라 합성된

Cu

^32.5

Zn

^7.5

ZrO

2

촉매의 CO 선택도는 증가한 반면, 상용촉매는 압력 증가에 따른 CO 및 CO

2

선택도는 큰 변화를 보이지 않았다.

4. 결 론

본 연구에서는 반응기 내 촉매 열전달 향상을 위 해 ZrO

2

펠트를 지지체로 한 Cu/Zn계 촉매를 습식 함 침법을 이용해 합성하였다 . 합성된 촉매는 특성 연 구를 위해 온도 (300~400℃) 및 압력(2.5~19.5 barA)을 변화시키며 각 조건에서 개질가스 조성 분석을 진행 하였으며 , 이를 통해 합성된 촉매의 특성을 분석하 였다 . Cu와 Zn의 비율을 달리한 세 종류의 합성촉매 는 특성 평가 및 분석을 위해 상용촉매와 비교하였 으며 , 아래와 같은 결과를 얻을 수 있었다.

1) 습식함침법을 이용해 합성된 세 종류의 촉매 는 지지체인 ZrO

2

펠트에 촉매인 Cu와 Zn가 고르게 분포된 상태로 합성되었으며 , 합성된 촉매 중 Zn가 포함된 촉매는 침상형 미세구조를 보였으나 , Zn가 포함되지 않은 촉매는 Zn가 포함된 촉매에 비해 원 형으로 나타났다.

2) 합성된 ZrO

2

펠트 기반 촉매의 메탄올 전환율 은 반응온도가 증가함에 따라 증가하는 경향을 보 이며, 반응압력이 증가함에 따라 감소하는 경향을 보였다 .

3) Cu와 Zn의 비율을 달리한 세 종류의 촉매 중 Cu

^32.5

Zn

^7.5

ZrO

2

촉매가 가장 높은 메탄올 전환율 및 수소생성을 보였으며 , Cu

⁴⁰

ZrO

2

촉매가 가장 낮은 메탄올 전환율 및 수소생성을 보였다 . 이는 첨가된 Zn에 의해 Cu의 분산도가 증가하면서 나타난 결과 로 판단된다.

4) 외부에서 공급되는 열이 동일할 경우 ZrO

2

펠

트를 지지체로 하는 촉매가 펠렛형 촉매에 비해 높

은 열전달 효율을 가짐에 따라 상대적으로 높은 반

응기 내부온도를 보이며, 이에 따라 ZrO

2

펠트를 지

지체로 하는 촉매의 BET 값이 펠렛형 상용촉매에

비해 현저히 낮음에도 불구하고 상대적으로 낮은

온도에서 80% 이상의 높은 메탄올 전환율을 보였다.

(8)

5) 합성된 촉매의 경우 압력이 증가함에 따라 CO 선택도는 증가하고 CO

2

선택도는 감소하는 경향을 보였으나 , 상용촉매는 압력에 따른 CO 및 CO

2

선택 도가 큰 변화를 보이지 않았다 .

후 기

본 연구는 방위사업청 특화연구실 예산으로 수 행되었다.

References

1. R. O’Hayre, S.W. Cha, W. Colella, and F. Prinz, "Fuel cell fundamentals", John Wiley & Sons, Inc., USA, 2008.

2. A. Psoma and G. Sattler, "Fuel cell systems for submarines:

from the first idea to serial production", Journal of Power Sources, Vol. 106, No. 1-2, 2002, pp. 381-383.

3. S. Krummrich and J. Llabres, "Methanol reformer - The next milestone for fuel cell powered submarines", International Journal of Hydrogen Energy, Vol. 40, No. 15, 2015, pp. 5482-5486.

4. "SENER develop methanol reformer for fuel cell submarines", Fuel cells bulletin, Vol. 2012, No. 12, 2012, p. 2.

5. "UTC Power to develop fuel cell for Spanish sub", Fuel Cells

Bulletin, Vol. 2008, No. 1, 2008, p. 4.

6. S. Sa, H. Silva, L. Brandao, J. M. Sousa, and A. Mendes,

"Catalysts for methanol steam reforming-A review", Applied Catalysis B: Environmental, Vol. 99, 2010, pp.

43-57.

7. E. L. Reddy, J. Karuppiah, H. C. Lee, and D. H. Kim, "Steam reforming of methanol over copper loaded anodized alu- minum oxide (AAO) prepared through electrodeposition", Journal of Power Sources, Vol. 268, 2014, pp. 88-95.

8. Y. H. Huang, S. F. Wang, A. P. Tsai, and S. Kameoka,

"Catalysts prepared from copper-nickel ferrites for the steam reforming of methanol", Journal of Power Sources, Vol. 281, 2015, pp. 138-145.

9. P. H. Liao and H. M. Yang, "Preparation of Catalyst Ni-Cu/CNTs by Chemical Reduction with Formaldehyde for Steam Reforming of Methanol", Catal. Lett, Vol. 121, 2008, pp. 274-282.

10. S. Patel and K.K. Pant, "Influence of preparation method on performance of Cu(Zn)(Zr)-alumana catalysts for the hydrogen production via steam reforming of methanol", Journal of Porous Materials, Vol. 13, 2006, pp. 373-378.

11. H. Ji, E. Choi, and J. Lee, "Optimal operation condition of pressurized methanol fuel processor for underwater envi- ronment", Trans. of the Korean Hydrogen and New Energy Society, Vol. 27, No. 5, 2016, pp. 485-493.

12. G. Kolb, "Fuel Processing for Fuel Cells", John Wiley &

Sons, Inc., USA, 2008.
