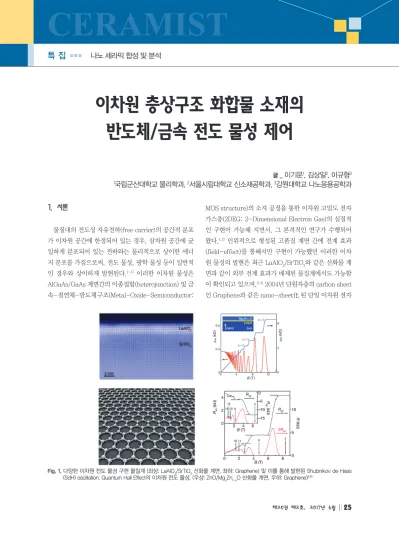

이차원 층상구조 화합물 소재의 반도체/금속 전도 물성 제어

이차원 층상구조 화합물 소재의 반도체/금속 전도 물성 제어

글 _ 이기문¹, 김상일², 이규형³

1국립군산대학교 물리학과, ²서울시립대학교 신소재공학과, ³강원대학교 나노응용공학과 나노 세라믹 합성 및 분석

특 집 특 집 나노 세라믹 합성 및 분석

CERAMIST

1. 서론

물질내의 전도성 자유전하(free carrier)의 공간적 분포 가 이차원 공간에 한정되어 있는 경우, 삼차원 공간에 균 일하게 분포되어 있는 전하와는 물리적으로 상이한 에너 지 분포를 가짐으로써, 전도 물성, 광학 물성 등이 일반적 인 경우와 상이하게 발현된다.^1-5) 이러한 이차원 물성은 AlGaAs/GaAs 계면간의 이종접합(heterojunction) 및 금 속-절연체-반도체 구조(Metal-Oxide-Semiconductor:

MOS structure)의 소자 공정을 통한 이차원 고밀도 전자 가스층(2DEG: 2-Dimensional Electron Gas)의 실질적 인 구현이 가능해 지면서, 그 본격적인 연구가 수행되어 왔다.^1,2) 인위적으로 형성된 고품질 계면 간에 전계 효과 (field-effect)를 통해서만 구현이 가능했던 이러한 이차 원 물성의 발현은 최근 LaAlO₃/SrTiO₃와 같은 산화물 계 면과 같이 외부 전계 효과가 배제된 물질계에서도 가능함 이 확인되고 있으며,^3,4) 2004년 단원자층의 carbon sheet 인 Graphene과 같은 nano-sheet化 된 단일 이차원 전자

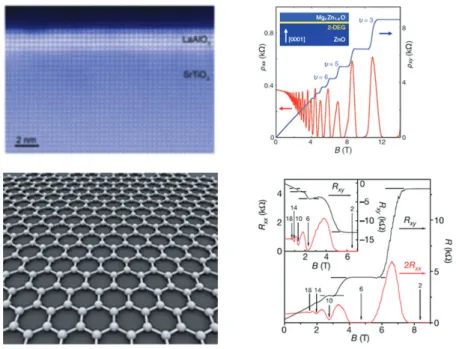

Fig. 1. 다양한 이차원 전도 물성 구현 물질계 (좌상: LaAlO₃/SrTiO₃ 산화물 계면, 좌하: Graphene) 및 이를 통해 발현된 Shubnikov de Haas (SdH) oscillation, Quantum Hall Effect의 이차원 전도 물성. (우상: ZnO/Mg_xZn_1-xO 산화물 계면, 우하: Graphene)^4,6)

이기문, 김상일, 이규형

특 집

CERAMIST

소재 물질만으로도 구현될 수 있음이 보고되면서, 보다 실 질적인 소재 및 소자로서의 응용 가능성을 넓히고 있다.^5,6) Graphene의 경우, 층간 약한 van der Waals 상호작 용력으로 결합되어 있는 이차원 층상구조 Graphite 소재 의 기계적, 화학적 박리를 통해 손쉽게 합성할 수 있으 며,^5,6) 이를 통한 이차원 물성의 구현이 용이하다는 점에 서, Graphite와 같은 이차원 층상구조를 갖고 있는 다양 한 물질군에 대한 연구 역시 재조명되고 있다.^7-9) 이러한 이차원 층상구조 물질은 전이금속 혹은 전이후금속 양이 온과 산소를 제외한 chalcogen 그룹의 음이온 조성으로 이루어진 metal dichalcogenide (MX₂, M: metal atom, X: chalcogen atom) 계열 화합물에서 역사적으 로 많이 보고되어 왔으며,^7-9) 역시 근래에 이러한 MX₂ 물 질군 중에 하나인 MoS₂의 경우 역시 박리 공정을 통한

nano-sheet 구현 및 이차원 전도 물성이 발현되었다는 보고를 시작으로 다양한 MX₂ 소재군의 이차원 물성 연구 가 진행되어 오고 있다.¹⁰⁾

이러한 MX₂ 이차원 층상구조 화합물의 실질적인 전자 소재로의 응용을 위해서는 실리콘과 같이 동일한 모조성 의 소재 내에서 전도 물성을 제어함으로써, 차후 고품질 의 homojunction 계면을 형성할 수 있는 재료 기술을 확 보하는 것이 필요하다. 본 보고에서는 MX₂ 이차원 층상 구조 화합물에서 전도 물성을 제어할 수 있는 소재 제어 기술을 소개하고, 그 동향을 분석하고자 한다.

2. 이차원 층상구조 화합물의 전기적 특성에 따른 분류

MX₂ 조성의 이차원 층상구조 화합물은 기본적으로 M

Fig. 2. (a) 전이금속 (M)과 chalcogen 원소 (X)로 이루어진 MX₂ 조성 이차원 층상구조 화합물의 결정구조, MX₂ 조성 이차원 층상구조 화합 물의 박리를 통한 monolayer의 (b) 현미경 이미지, (c) Atomic Force Microscopy (AFM) 이미지, (d) MoS₂ 이차원 층상구조 화합물의 bulk 단결정, (e) MX₂ 조성 이차원 층상구조 화합물의 다양한 결정구조⁹⁾

CERAMIST

이차원 층상구조 화합물 소재의 반도체/금속 전도 물성 제어

양이온 및 X 음이온의 조성 및 결정구조에 따라 그 전기 적인 물성이 결정되며, Fig. 3은 이와 같은 MX₂ 조성의

이차원 층상구조 화합물을 이루는 양이온 및 음이온 가능 원소들을 표시해 주고 있다. Fig. 3과 같은 M 양이온과 X 음이온과의 결합(bonding), 반결합(anti-bonding) 준위 사이에 결합에 참여하지 못한 M 양이온의 d 전자 궤도가 전도 가능한 에너지대(energy state)를 형성하는 전자구 조(band structure) 양상을 보이며, (Fig. 4) 전자의 페르 미 준위 (Fermi level)가 결합에 참여하지 않은 M 양이온 의 d 전자 궤도를 채우는 양상에 따라 물리적으로 금속성 (Metallic)과 반도체성(Semiconducting)이 결정된다. 더 불어, X 음이온의 원자번호가 커질수록 반도체 밴드갭이 감소하거나, 전도체성이 강해지는 경향을 보인다.^8,9)

Table 1은 이러한 물성 경향성을 반영하고 있는 대표적 인 MX₂ 조성 이차원 층상구조 화합물들의 보고된 물성들 을 종합적으로 보여주고 있다. 앞서 전술한 경향성에 기 반하여 조성과 결정 구조에 따라 금속성과 반도체성의 단 일 물성을 갖는 것을 알 수 있으나, 향후 전자소재로서 실

Fig. 3. MX₂ 조성의 이차원 층상구조 화합물을 이루는 M 양이온 및 X 음이온 조성들

Fig. 4. M 양이온 차이에 따른 MX₂ 이차원 층상구조 화합물의 전자 구조 변화⁸⁾

Table 1. M 양이온 및 X 음이온 조성에 따른 MX₂ 이차원 층상구조 화합물들의 기초 전도 물성¹¹⁾

Group M X 전도 물성

4 Ti, Hf, Zr S, Se, Te 반도체성 (E_g = 0.2~2 eV)

5 V, Nb, Ta S, Se, Te Narrow band 전도체, 또는 반금속성 (semimetal) 6 Mo, W S, Se, Te X = S, Se인 경우는 반도체성 (E_g ~ 1 eV)

X = Te인 경우는 반금속성 7 Tc, Re S, Se, Te 반도체성 (E_g < 1 eV)

10 Pd, Pt S, Se, Te X = S, Se인 경우는 반도체성 (E_g ~ 0.4 eV) X = Te인 경우는 금속성, M = Pd일 경우는 초전도성 14 Sn S, Se 반도체성 (E_g = 1~2 eV)

이기문, 김상일, 이규형

특 집

CERAMIST

질적인 부품 소재화로의 응용을 위해서는 실리콘과 같이 단일 모조성에서 반도체성과 전도체성을 제어하는 기술 이 무엇보다 중요하다.

3. 이차원 층상구조 화합물의 전도 물성 제어

소재의 전도 물성을 제어하기 위해서는 물리적, 화학적 방법을 통해 소재 본연의 전하 농도 이상의 전하를 주입 해 주는 공정이 필수이다.^12,13) MX₂ 조성의 이차원 층상구 조 화합물에서도 다양한 공정을 통해 소재 내부의 전하 농도를 제어하여 전도 물성을 제어하는 기술이 근래에 보 고되고 있으며, 본 장에서는 대표적인 전도 물성 제어 기 술 원리 및 해당 기술을 통해 전도도를 제어한 대표 물질 을 소개하고자 한다.

3.1 외부 전계 인가를 통한 전하 도핑: Molybdenum Disulfide (MoS₂)

반도체성을 갖는 MX₂ 조성 이차원 층상구조 화합물의 경우, 외부 전계 인가를 통하여, 소재 내의 전하 농도를 제어해주는 전계 인가 도핑법(Field-induced Doping) 을 도입할 수 있다. 이는 “반도체/부도체/금속”의 접합 (Metal/Insulator/Semiconductor Junction)을 통한 Field-Effect Transistor (FET) 소자의 제작을 통해 구 현할 수 있으며, Fig. 5와 같이 인가하는 게이트 전압의 극성에 따라 전자(electron) 혹은 정공(hole) 전하를 선택 적으로 인가해 줄 수 있는 장점이 있다.^14,15)

특히 약한 van der Waals 결합을 통해 층간 결합을 하 고 있는 MX₂ 조성 이차원 층상구조 화합물의 경우, 기존 의 Grapehene의 경우와 같이 기계적 혹은 화학적 박리 (exfoliation) 공정을 통해 mono-layer 혹은 few-

Fig. 5. FET 구조 제작을 통한 반도체 소재의 전도 물성 제어의 모식도. 외부 게이트 전계 인가를 통한 전자 농도 (왼쪽) 및 정공 농도 제어 (오른쪽)의 예

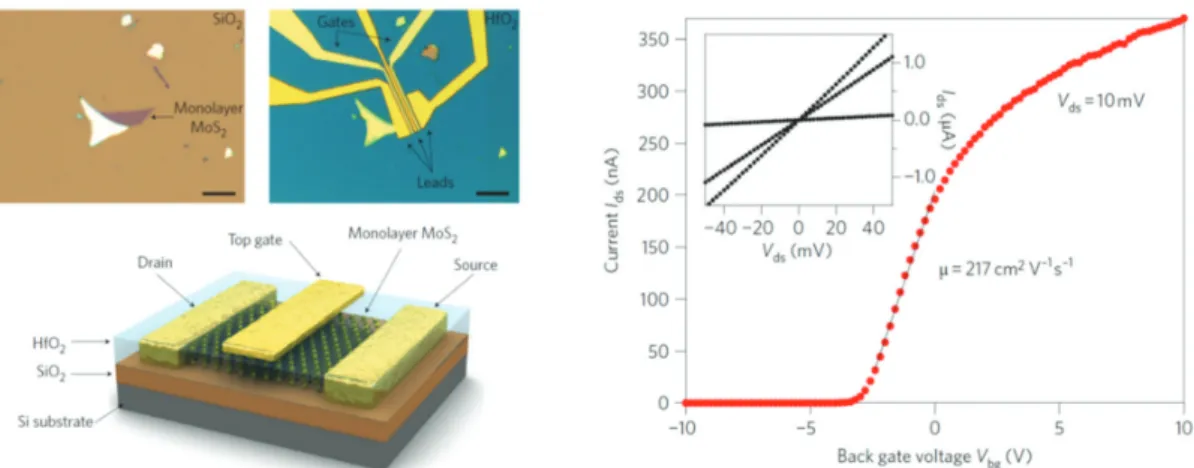

Fig. 6. 단원자층 MoS₂ 이차원 층상구조 반도체 화합물을 이용한 FET 소자의 제작 (왼쪽) 및 그 전기적 특성 곡선¹⁰⁾

CERAMIST

이차원 층상구조 화합물 소재의 반도체/금속 전도 물성 제어

layer 수준의 원자막 구현이 가능하며, 이는 MX₂ 반도체 층 내부에 전계 효과를 효율적으로 균일하게 인가하는 데 에 유용하다. Fig. 6은 밴드갭(Band gap, E_g)이 1.8 eV

인 단원자층(Monolayer) MoS₂ 반도체를 이용한 FET 소 자 및 그 전기적 특성 곡선을 보여주고 있다. 기존의 bulk 수준의 MoS₂ 반도체에서 보고되던 전자 이동도(0.5 ~ 3 cm²/Vs)에 비해 100배 정도 증가된 전자 이동도가 발현 되는 것을 볼 수 있으며, 이는 전자와 대전된 불순불 이온 및 격자 진동(phonon) 간의 산란이 최소화된 이차원 전도 특성이 발현된 것에서 기인한 것으로 설명될 수 있다.¹⁰⁾

위와 같은 외부 전계 인가 도핑을 통해 단원자층 MoS₂ 내부의 전자 농도를 2.2 × 10²⁰ cm^-3 수준까지 증대시킬 수 있으며, (Fig. 7) 특히 전자 농도가 3.2 × 10¹⁹ cm^-3 이상으로 도핑 된 경우, 온도가 감소하면서 전도도 역시 감소하는 반도체 전도 물성에서 온도가 감소할수록 전도 도가 증대되는 금속 전도 물성이 발현되는 것으로 보고되 고 있으며, 이는 3.2 × 10¹⁹ cm^-3의 전자 농도를 기점으 로 고농도 전자들 간의 상호 작용을 통한 금속 전도 기저 상태(Ground state)의 안정화에서 기인한 것으로 분석 되고 있다.¹⁶⁾

3.2 상전이를 통한 전도 물성 제어: Molybdenum Diselenide (MoTe₂)

앞서 전술한 Fig. 2에서 볼 수 있듯이, MX₂ 조성 이차

Fig. 7. 외부 전계 인가법을 통한 고농도 전자 도핑 및 이에 따른 MoS₂ 단원자층에서의 금속 전도 물성 발현¹⁶⁾

Fig. 8. 온도 및 Te 미세 조성비에 따른 MoTe₂의 상태도 (좌) 및 동질 이상 결정 구조의 모식도 (우상)와 각 결정 구조의 X-ray 회절 패턴 (우하)¹⁸⁾

이기문, 김상일, 이규형

특 집

CERAMIST

원 층상구조 화합물의 결정 구조는 합성 온도 혹은 M 양 이온과 X 음이온 간의 미세 조성비(Stoichiometry)에 따 라, 동일 조성에서도 다양한 결정구조를 갖는 동질이상성 (Polymorphism)을 띄는 경우가 많으며, 그 결정 상에 따 른 물성 역시 상이하게 변하는 것으로 보고되고 있다.¹⁷⁾ Fig. 8은 다양한 온도 및 미세 조성비에 따른 MoTe₂ 이 차원 층상구조 화합물의 상태도 (Phase Diagram)를 보 여주고 있다.¹⁸⁾

MoTe₂ 이차원 층상구조 화합물의 경우, 상대적으로 저 온 혹은 Te 과잉 (Excessive) 구간에서 E_g가 ~1 eV 정도 인 2H 구조를 갖는 반면, 상대적으로 고온의 Te 결핍 (Deficient) 구간에서는 전도대(conduction band)와 가 전도대(valence band)가 약하게 맞닿아있는 반금속성 (Semimetallic)의 1T’ 구조를 갖게 된다. 이는 역시 Fig.

9와 갖은 온도에 따른 전도도의 변화 의존성을 통해 실험 적으로 관찰할 수 있다.¹⁸⁾ 흥미롭게도 반금속성의 1T’ 구 조는 역시 박리에 따른 나노 박막화에 따라 다시 E_g가 존

재하는 반도체로의 전이가 일어남이 근래에 보고된 바 있 으며, 이는 다양한 상전이 조건을 통해 MoTe₂의 전도 물 성을 금속 전도성에서 반도체 전도성으로 제어가 가능함 을 시사하는 결과이다.¹⁸⁾

이와 같은 상전이 현상을 효과적으로 제어함으로써, 실 질적인 응용 소자를 제작하는 연구 역시 보고되고 있다.

Fig. 10은 나노 스케일의 국부적인 레이저 annealing 공 정을 통한 전도성 1T´ 구조의 MoTe₂와 반도체성 2H 구 조의 MoTe₂ 소재간 접합 제작을 보여주고 있다. 이는 계 면 결함이 최소화된 동질 접합 계면(homojunction interface)의 구현을 가능케 해줌으로써, 금속/반도체간 접촉 저항을 최소화하여, 고이동도의 MoTe₂ 나노 FET 소자의 제작이 가능함을 시사하는 결과이다. (Fig. 11)¹⁹⁾

3.3 치환형 도핑을 통한 전도 물성 제어: Tin Diselenide (SnSe₂)

고전적인 반도체 소재의 전도 물성 제어는 치환형 불순 물 도핑 (Substitutional Impurity Doping)을 통해 이루 어져 왔다.^12-15) 대표적인 반도체 전자 소재인 실리콘의 경우, IVA족인 Si 원소보다 최외각 전자가 결핍된 IIIA 족의 B, Ga 등의 원소를 치환 도핑 함으로써 정공(hole) 전하를, 혹은 잉여 최외각 전자를 기여할 수 있는 VA 족 의 P, As 등의 원소를 치환 도핑 함으로써 전자(electron)

Fig. 10. 국부 레이저 annealing 공정을 통한 동질 접합 MoTe₂ 계 면 공정의 모식도¹⁹⁾

Fig. 11. 1T’ 구조와 2H 구조의 MoTe₂ 접합 제작을 통한 나노 FET 소 자의 전자이동도 개선¹⁹⁾

Fig. 9. 다양한 상전이에 따른 MoTe₂ 이차원 층상구조 화합물의 전 도 물성 변화¹⁸⁾

CERAMIST

이차원 층상구조 화합물 소재의 반도체/금속 전도 물성 제어

전하를 주입할 수 있다. 이를 통해 Si 반도체 소재의 전하 농도를 제어할 수 있으며, (Fig. 12) 궁극적으로 n형, p형 외인성 반도체(extrinsic semiconductor)뿐만 아니라, 고전도성의 금속 전도 특성까지 발현할 수 있는 것으로 알려져 있다.²⁰⁾ Si의 예에서 볼 수 있듯이, 공정 접근도가 낮은 치환 도핑 기술을 통한 소재 전도 제어 기술은 MX₂ 조성의 이차원 층상구조 화합물 소재에 있어도 유효할 것

으로 예상되나, 전도대를 형성하는 M 금속 원소의 최외 각 궤도(orbital)의 근본적인 국부화(localization) 특성 에 의해 성공적으로 발현된 예가 없었다.¹⁶⁾

근래에 SnSe₂ 이차원 층상구조 화합물에서 이러한 치 환형 도핑을 통해 최초로 전도도 제어를 성공한 연구가 보고되고 있다.²¹⁾ SnSe₂ 이차원 층상구조 화합물의 경우, 기존의 전이금속(transition metal) 위주의 양이온이 아

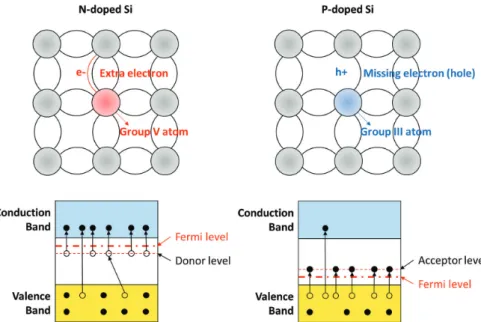

Fig. 13. 전자계산을 통한 SnSe₂ 이차원 층상구조 화합물의 (a) 전자 구조 및 (b-d) 각 구성 원소의 궤도별 상태밀도 (density of states)의 예측²¹⁾ Fig. 12. 실리콘 전자소재에서의 치환형 불순물 도핑을 통한 전도도 제어의 원리

이기문, 김상일, 이규형

특 집

CERAMIST

닌, 전이후금속(post-transition metal)을 양이온으로 갖는 MX₂ 조성 이차원 층상구조 화합물로서, 전도대를 형성하는 금속 양이온의 최외각 궤도간 겹침(dispersion) 이 용이하여, 상대적으로도 적은 전자 도핑 농도로도 쉽 게 금속 전도 물성을 발현할 수 있는 것으로 보고되고 있 다. (Fig. 13)

SnSe₂ 이차원 층상구조 화합물에서 음이온인 Se-site 를 할로겐 원소인 Cl으로 치환 도핑함으로써, 전자 농도 를 10²⁰ cm^-3까지 효과적으로 제어가 가능하며, 특히 전 자 농도가 10¹⁹ cm^-3의 임계 농도를 넘을 경우, 반도체 전 도에서 금속 전도가 발현되는 특성을 보이고 있다. (Fig.

14) 이는 차후 실리콘과 같이 공정 접근도가 낮은 치환형 도핑을 통해서도 MX₂ 이차원 층상구조 화합물의 전도도 제어가 가능함을 시사하고 있는 결과라 할 수 있다.

4. 결론

MX₂ 이차원 층상구조 화합물은 결정 구조상 기계적 특 성이 우수한 nano-sheet化를 통해 3차원 전도 물성과 차별화되는 고이동도 등의 이차원 전자물성의 발현이 용 이한 소재군이라는 측면에서, 향후 고이동도 트랜지스 터, 다이오드 전자 소자 뿐만 아니라, 고연신성/고신축성

의 필름 소재로의 응용 역시 기대되고 있다. 이러한 실질 적인 전자 소재로의 응용을 위해서는 본고에 기술된 바와 같이 넓은 전기전도도 범주 안에서 전도 물성을 제어할 수 있는 기술이 무엇보다 중요하며, 차후 후속 연구를 통 해 보다 저가의 접근성이 용이한 원천 소재군 및 공정 기 술의 확보가 괄목적으로 이루어질 것으로 예측된다.

5. 감사의 글

이 논문은 2017년도 정부(교육부)의 재원으로 한국연구재 단의 기초연구사업(No.NRF-2016R1D1A3B03933785)과 국 제협력사업(NRF-2017K2A9A2A08000214, FY2017)의 지 원을 받아 연구되었음.

참고문헌

1. J. H. Davies, The Physics of Low-Dimensional Semiconductors, Cambridge Univ. Press (1993).

2. H. L. Stomer, R. Dingle, A. C. Gossard, W. Wiegmann, and M. D. Struge, Two-dimensional electron gas at a semiconductor-semiconductor interface, Solid State Commun. 29, 705 (1979).

3. A. Ohtomo and H. Y. Hwang, A high-mobility electron gas at the LaAlO₃/SrTiO₃ heterointerface,

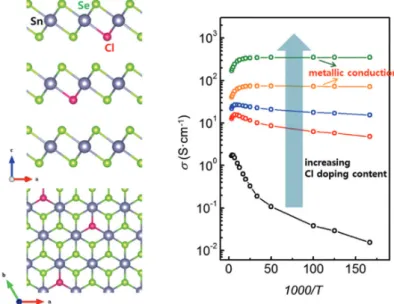

Fig. 14. SnSe₂ 이차원 층상구조 화합물 소재의 Cl 치환형 도핑의 모식도 (왼쪽) 및 이를 통한 반도체/금속 전도 전이의 발현²¹⁾

CERAMIST

이차원 층상구조 화합물 소재의 반도체/금속 전도 물성 제어

Nature, 427, 324 (2004).

4. J. Mannhart and D. G. Schlom, Oxide interfaces – An opportunity for electronics, Science, 327, 1607 (2010).

5. K. S. Novoslov et al. Electric field effect in atomically thin carbon films, Science, 306, 666 (2004).

6. Y. Zhang, Y.-W. Tan, H. L. Stormer, and P. Kim, Experimental observation of the quantum Hall effect and Berry’s phase in graphene, Nature, 438, 201 (2005).

7. M. Xu, T. Liang, M. Shi, and H. Chen, Graphene- like two-dimensional materials, Chem. Rev. 113, 3766 (2013).

8. M. Chhowalla et al. The chemistry of two-dimensional layered transition metal dichalcogenide nanosheets, Nature Chem. 5, 263 (2013).

9. Q. H. Wang, K. K. Zadeh, A. Kis, J. N. Coleman, and M. Strano, Electronics and optoelectronics of two- dimensional transition metal dichalcogenides, Nature Nanotechnol. 7, 699 (2012).

10. B. Radisavljevic, A. Radenovic, J. Brivio, V.

Giacometti, and A. Kis, Single-layer MoS₂ transistors, Nature Nanotechnol. 6, 147 (2011).

11. J. A. Wilson and A. D. Yoffe, The transition metal dichalcogenides discussion and interpretation of optical, electrical and structural properties. Adv. Phys.

18, 193 (1969).

12. S. O. Kasap, Principles of Electronic Materials and Devices 2^nd ed. McGraw Hill (2002).

13. R. C. Jaeger, Introduction to Microelectronic Fabrication 2^nd ed. Prentice Hall (2002).

14. R. S. Muller, T. I. Kamins, and M. Chan, Device Electronics for Integrated Circuits 3^rd ed. Wiley (2003).

15. L. Solymar and D. Walsh, Electrical Properties of Materials 6^th ed., Oxford Univ. Press (1998)

16. B. Radisavljevic and A. Kis, Mobility engineering and a metal-insulator transition in monolayer MoS₂, Nature Mater. 12, 815 (2013).

17. E. Revolinsky and D. Beerntsen, Electrical properties of the MoTe₂-WTe₂ and MoSe₂-WSe₂ systems. J.

Appl. Phys. 35, 2086 (1964).

18. D. H. Keum et al. Bandgap opening in few-layered monoclinic MoTe₂, Nature Phys. 11, 482 (2015).

19. S. Cho et al. Phase patterning for ohmic homojunction contact in MoTe₂, Science, 349, 625 (2015).

20. Y. Cui, X. Duan, J. Hu, and C. M. Lieber, Doping and electrical transport in silicon nanowires, J. Phys.

Chem. B, 104, 5213 (2000).

21. S. I. Kim et al. Metallic conduction induced by direct anion site doping in layered SnSe₂, Sci. Rep. 6, 19733 (2016).
