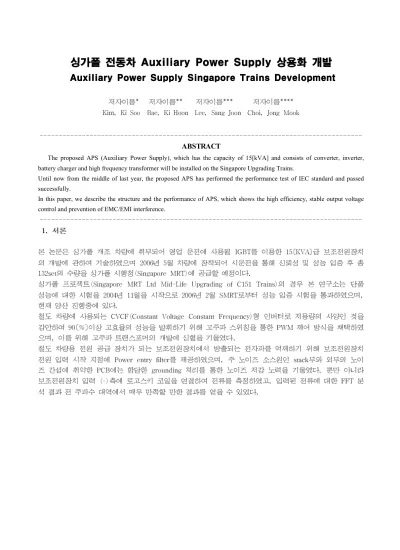

싱가폴 싱가폴

싱가폴 싱가폴 전동차 전동차 전동차 Auxiliary 전동차 Auxiliary Auxiliary Auxiliary Power Power Power Power Supply Supply Supply Supply 상용화 상용화 상용화 상용화 개발개발개발개발

Auxiliary Auxiliary Auxiliary

Auxiliary Power Power Power Supply Power Supply Supply Singapore Supply Singapore Singapore Singapore Trains Trains Trains Trains Development Development Development Development

ABSTRACT

The proposed APS (Auxiliary Power Supply), which has the capacity of 15[kVA] and consists of converter, inverter, battery charger and high frequency transformer will be installed on the Singapore Upgrading Trains.

Until now from the middle of last year, the proposed APS has performed the performance test of IEC standard and passed successfully.

In this paper, we describe the structure and the performance of APS, which shows the high efficiency, stable output voltage

control and prevention of EMC/EMI interference.

(2)

Fig 1. Auxiliary Power Supply Main Circuit

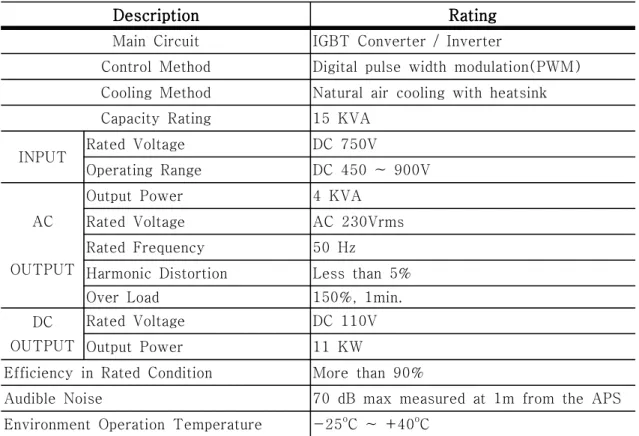

Table 1. Auxiliary Power Supply Specification Description

Description Description

Description Rating Rating Rating Rating Main Circuit IGBT Converter / Inverter

Control Method Digital pulse width modulation(PWM) Cooling Method Natural air cooling with heatsink

Capacity Rating 15 KVA

INPUT Rated Voltage DC 750V

Operating Range DC 450 ~ 900V

AC OUTPUT

Output Power 4 KVA

Rated Voltage AC 230Vrms

Rated Frequency 50 Hz

Harmonic Distortion Less than 5%

Over Load 150%, 1min.

DC OUTPUT

Rated Voltage DC 110V

Output Power 11 KW

Efficiency in Rated Condition More than 90%

Audible Noise 70 dB max measured at 1m from the APS

Environment Operation Temperature -25

o

C ~ +40

o

C

(3)

Fig 2. DC/DC Converter Stack Fig 3. DC/AC Inverter Stack

Fig 4. Front Side Arrangement Fig 5. Back Side Arrangement

Fig 6. Cu Plate Fig 7. Ferrite Core

(4)

E=4.44FN ( = Bc*S) 와 같으나 Switching 주파수가 3[kHz]에서도 안정적인 동작을 보장하고, 작업상의 권선수를 맞추기 위해 적정한 임의의 값을 결정 하였다.

Coil 도체에 일정한 전류 분포를 이루기 위해 샌드위치 권선 방식을 적용하였으며, Core 조립 시 DC 성분에 의한 자기 포화를 감소하기 위하여 Core사이에 일정 Gap을 두었다. 또한 Frame 조립 시 고주 파로 인한 주변의 유도가열을 방지하기 위해 Core, Coil에 근접하는 부분은 절연물을 이용한 Frame 구조로 이를 방지 하였다.

페라이트 Core는 100[kHz]까지의 높은 주파수에도 사용이 가능하나 Core 단면적의 부족, Coil 발열 에 의한 열전도 등에 의해 Core의 온도가 약 100

o

C를 초과하면서 서서히 자기특성이 저하되어 자기 포화를 초래할 수 있으므로 가능한 Core가 과열되지 않도록 주의가 필요하다.

DC/DC Converter는 전압 제어 루프(outer loop)와 전류 제어 루프(inner loop)가 직렬(cascade)로 구성되어 있다.

이와 같이 직렬로 구성하는 이유는 제에기의 안정성을 높이기 위함이며, 전류 제어기 샘플링 주파수

(200us)를 전압 제어 루프(outer loop)의 샘플링 주파수(2ms) 보다 높임으로써 전압 제어 루프 제어기

를 쉽게 설계할 수 있고, 또한 전류 제어 loop의 전류를 쉽게 제한 할 수 있는 장점이 있다.

(5)

제어는 500us의 주기로 제어를 수행하며, 제어에 사용되는 PI제어의 게인은 DC/DC Converter에서와 동일한 방법으로 얻었을 수 있었다.

출력전압은 부하가 모터부하임을 산정하여 V/F 일정제어로 전압을 상승시켜 출력전압을 생성한다.

Fig 8. Auxiliary Power Supply Test Composition and Block Diagram

Fig 9. 4040 Hz ~ 6040 Hz [40 mA] Fig 10. 0~120 Hz [15A]

Fig 11. 1700 Hz ~ 2640 Hz [40 mA] Fig 12. 28 kHz ± 0.9 kHz [3 mA]

4.2k 4.4k 4.6k 4.8k 5.0k 5.2k 5.4k 5.6k 5.8k 6.0k 10µ

100µ 1m 10m 100m 1

14.4 mA@ 5.88 kHz

Amplitude[A]

Frequency[Hz]

0 20 40 60 80 100 120 140

10µ 100µ 1m 10m 100m 1

668.52 mA @120 Hz

Amplitude[A]

Frequency[Hz]

1.7k 1.8k 1.9k 2.0k 2.1k 2.2k 2.3k 2.4k 2.5k 2.6k 10µ

100µ 1m 10m 100m 1

16.66 mA @1.8 kHz

Amplitude[A]

Frequency[Hz]

27.2k 27.4k 27.6k 27.8k 28.0k 28.2k 28.4k 28.6k 28.8k 10µ

100µ 1m

0.12 m A @ 27.6 kHz

Amplitude[A]

Frequency[Hz]

(6)

Fig 13. Auxiliary Power Supply Output Character According to Load Variation Input

Input Input Input Voltage Voltage Voltage Voltage

=

= =

= 750V 750V 750V 750V DC DC DC

DC Output Output Output Output Voltage Voltage Voltage Voltage

=

= =

= 110V 110V 110V 110V

DC DC DC

DC Output Output Output Output Load Load Load Load

= = =

= 11[kW] 11[kW] 11[kW] 11[kW]

AC AC

AC AC Output Output Output Output Voltage Voltage Voltage Voltage

= =

= = 230Vrms 230Vrms 230Vrms 230Vrms AC AC AC

AC Output Output Output Load Output Load Load Load

= = =

= 4[kVA] 4[kVA] 4[kVA] 4[kVA]
