[신진연구자 칼럼] 가스 하이드레이트를 이용한 천연가스의 저장 및 수송

서론

최근 지구 온난화 문제가 심각하게 대두되면서 전 세계적으로 이산화탄소의 배출을 감소하기 위한 노 력을 크게 기울이고 있으며, 특히 근본적인 문제 해 결을 위해 이산화탄소의 배출이 없거나 매우 적은 수 소나 천연가스, 태양광 등의 여러 신재생 에너지가 미래 에너지원으로 각광받고 있다. 이 중, 천연가스 는 기존의 화석연료인 석탄이나 석유에 비해 매우 적 은 양의 이산화탄소를 배출하며, 또한 전 세계적으로 매장량도 매우 풍부하여 미래 에너지원으로 손색이 없다. 이산화탄소를 전혀 배출하지 않는 태양광이나 풍력, 지열 등의 신재생 에너지는 아직까지 그 에너 지 생산량이 소비량을 따라가기 어려운 수준이며, 원 자력의 경우에는 항상 사고의 위험으로부터 안전하 지 못하다는 단점이 있다. 궁극적으로는 이산화탄소 등 오염 물질을 전혀 배출하지 않는 새로운 에너지 세대로 나아가야 하지만, 적어도 천연가스가 그 가교 역할을 할 것이라는 데에는 아무런 이견이 없다.

천연가스를 운송하는 가장 대표적인 방법은 액화 천연가스(Liquefied Natural Gas, LNG) 형태의 운송이

다. 메탄이 주성분인 천연가스를 -162 ^oC에서 액화시 키게 되면 기체 상태의 약 1/600 정도로 부피를 줄일 수 있어 매우 효율적인 운송 방법이라 할 수 있다. 특 히 오랜 기간에 걸쳐 이루어진 LNG 액화 플랜트와 저장 탱크, 그리고 운송선박의 설계 및 제조 기술의 발전은 LNG 방식 운송의 비용을 크게 절감시켜왔다.

하지만 아직까지 초기 액화 비용과 저장을 위한 극저 온 유지비 및 장비 이용료가 상당하기 때문에 대량의 천연가스 운송에 적합하다.

또 다른 방법은 압축천연가스(Compressed Natural Gas, CNG) 형태의 운송 방식으로 천연가스를 200 기 압 이상의 고압으로 압축하여 저장, 운송하는 형태이 다. 저장 효율은 LNG 방식의 1/3 수준으로 떨어지지 만 대신 유지 비용이 상대적으로 LNG보다 저렴하여 중, 소량의 천연가스 저장 및 운송에 주로 이용된다.

그러나 고압으로 인해 폭발의 위험성이 항상 내재되 어 있으며, 실제 CNG를 연료로 사용하는 버스 등의 운송 수단에서 종종 폭발로 인한 사고 발생이 보고되 고 있다.

LNG의 비용과 CNG의 안전성 문제를 동시에 해 결할 수 있는 절충안으로 최근 제안되고 있는 방법은

가스 하이드레이트를 이용한 천연가스의 저장 및 수송

신규철

경북대학교 응용화학공학부 조교수 [email protected]

2005 KAIST 생명화학공학과 공학사 2007 KAIST 생명화학공학과 공학석사 2010 KAIST 생명화학공학과 공학박사

2012 National Research Council of Canada Research Associate 현재 경북대학교 응용화학공학부 응용화학전공 조교수

천연가스의 고체화(Solidified Natural Gas, SNG)를 통 한 저장 및 운송 방식이다. 이 방법은 천연가스를 가 스 하이드레이트라고 하는 고체 수화물의 형태로 저 장하여 운송하는 것으로 기체 상태의 천연가스를 약 1/170 정도로 부피를 줄일 수 있으며, 영하의 온도를 유지한다면 상대적으로 낮은 30 기압 정도의 압력으 로도 보관이 가능하여 폭발의 위험성으로부터 상대 적으로 매우 안전하다. 본 칼럼에서는 천연가스 저장 및 운송 수단으로서 가스 하이드레이트에 대해 소개 해 보고자 한다.

본론

가스 하이드레이트란?

가스 하이드레이트는 낮은 온도와 높은 압력의 조 건에서 기체가 물과 화학적 결합이 아닌 물리적 결합 에 의해 고체 상태의 결정으로 존재하는 화합물을 말 한다. 수소 결합으로 연결된 3차원의 격자(lattice) 구 조를 형성하는 물을 주체(host)라고 하며, 이 격자 구 조 내부에 형성된 동공(cage)에 포집되는 기체나 액 체를 객체(guest)라고 한다. 가스 하이드레이트는 주 체 – 객체 화합물(host–guest compound)의 일종이며 기체 이외에도 좀 더 큰 분자량을 가지는 탄화수소 나 알코올 등의 분자도 객체 분자로서 하이드레이트 를 형성할 수 있다(그림 1). 이러한 경우를 모두 포함 하여 ‘barrier’를 의미하는 그리스어 ‘khlatron’에서 유래 한 크러스레이트 하이드레이트(clathrate hydrate)가 좀 더 넓은 범위를 포괄하는 용어로 사용된다[1, 2]. 정규 적인 의미의 크러스레이트 하이드레이트는 주체 격 자와 객체 분자 간에 반 데르 발스(van der Waals) 상 호작용으로 안정화되는 경우에 한정하였으며, 아민 이나 알코올 등의 객체 분자가 주체 격자와 수소결합 을 형성하여 연결되는 일부 예외적인 경우에는 세미 크러스레이트 하이드레이트(semi-clathrate hydrate) 로 분류 하였으나, 최근 많은 연구를 통해 다양한 종 류의 객체 분자들이 수소 결합이나 할로겐 결합 등을 주체 격자와 형성하는 것으로 알려지면서 더 이상 ‘일 부’의 경우로 한정하기 어렵게 되어, 현재는 물 분자

들로 온전한 동공을 형성하는 경우를 모두 크러스레 이트 하이드레이트라고 부르고 있는 추세이며[3], 여 러 개의 동공들이 합쳐져 거대 동공을 만드는 일부 경우에만 세미크러스레이트라는 명칭을 유지하고 있 다. 이 외에도 소수성의 양이온 또는 음이온이 객체 로 작용하고 그 짝이온이 물 분자 주체 격자 안에 도 핑된 형태로 존재하는 크러스레이트 하이드레이트도 존재하며, 주체–객체 간에 이온성 상호작용이 존재 하는 이 경우는 특별히 이온성 크러스레이트 하이드 레이트(ionic clathrate hydrate)로 분류하고 있다(그림 2)[4].

가스 하이드레이트는 객체 분자의 종류와 크기에 따라 다양한 결정 구조를 가지는 것으로 알려져 있으 며, 많은 경우 구조 I(structure I), 구조 II(structure II),

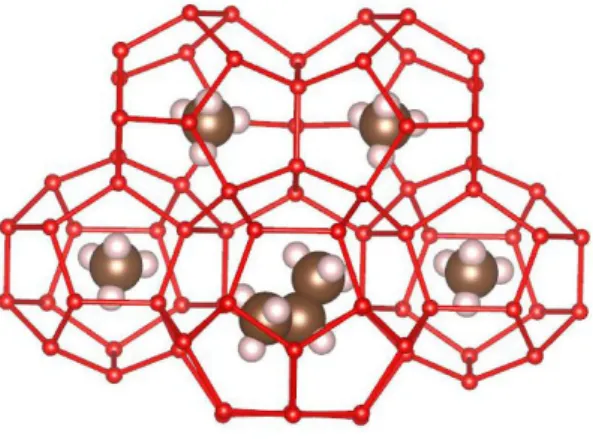

그림 1. 프로판과 메탄이 포함된 천연가스 하이드레이트.

그 림 2 . 이 온 성 크 러 스 레 이 트 하 이 드 레 이 트 의 일 종 인 tetramethylammnonium hydroxide decahydrate.

구조 H(structure H)라고 부르는 세 가지 결정 구조로 분류할 수 있다(그림 3). 각각의 구조는 여러 종류의 동공의 조합으로 이루어지며 오각형 면 12개로 이루 어진 5¹²(pentagonal dodecahedron) 동공은 세 구조가 모두 포함하고 있다. 구조 I은 입방(cubic) Pm-3n 결 정 구조를 가지고 있으며 ~12 Å 크기의 단위 셀에는 46 개의 물 분자들이 2개의 작은 5¹² 동공과 6개의 조 금 더 큰 5¹²6²–12 개의 오각형 면과 2 개의 육각형 면 으로 이루어진–동공을 형성하고 있다. 메탄, 황화 수소, 이산화탄소 등이 두 종류의 동공을 모두 점유 하면서 구조 I을 형성하는 객체로 알려져 있으며, 이 때 객체 한 분자에 대한 이론적인 수화수(hydration number)는 5.75가 된다. 위의 기체 분자들보다 조금 더 크기가 큰 에탄의 경우 작은 동공은 비워둔 채로 큰 동공만을 점유하면서 구조 I을 형성하는 객체이 며, 이 경우 에탄 한 분자에 대한 이론적인 수화수는 7.67이 된다. 구조 I은 주로 5 Å 전후의 크기를 가지는 객체 분자들에 의해 형성되는 것으로 알려져 있다.

또 다른 주요 결정 구조 중 하나인 구조 II는 입방 Fd- 3m 결정 구조이며 ~17.3 Å 크기의 단위 셀은 136 개 의 물 분자들을 포함하고, 8개의 큰 5¹²6⁴ 동공과 16개 의 작은 5¹² 동공으로 구성되어 있다. 구조 II를 형성 할 수 있는 객체 분자로는 수소, 산소, 질소, 알곤 등 4 Å 전후의 작은 분자들이 큰 동공과 작은 동공 모두

를 점유하면서 형성하거나 프로판, 이소부탄 등 6 Å 이상의 큰 분자들이 큰 동공만을 점유한 형태로 형성 하는 것으로 알려져 있다. 작은 객체 분자가 구조 II 의 가스 하이드레이트를 형성하기 위해서는 상당히 높은 압력이 필요하며 특히 수소의 경우는 1,000 기압 이상의 고압이 필요하다. 또한 수소의 경우 큰 5¹²6⁴ 동공 안에 4개의 수소 분자가 클러스터를 형성한 상 태로 존재하는 것이 확인되었다. 반면에 프로판, 이 소부탄 등 큰 객체 분자의 구조 II 하이드레이트는 상 당히 낮은 압력에서도 안정적으로 구조를 유지할 수 있으며 또한 비어있는 작은 5¹² 동공에 추가적으로 작 은 객체 분자를 저장하는 것 또한 가능하여 이러한 부분이 천연가스 저장 등에 응용되기도 한다. 마지막 으로 구조 H는 육방 (hexagonal) P6/mmm 결정 구조 이며 a ~ 12.2 Å, c ~ 10.1 Å 크기의 단위 셀에는 34개 의 물 분자들이 1개의 큰 5¹²6⁸ 동공과 2개의 4³5⁶6³ 동 공, 그리고 3개의 5¹² 동공을 구성하고 있다. 1개의 커 다란 5¹²6⁸ 동공은 이소펜탄, 네오헥산, 메틸시클로헥 산 등의 7 Å 이상의 상대적으로 큰 탄화수소 분자들 이 점유할 수 있으며, 구조 H를 구성하기 위해서는

“help guest”라고 불리는 두 번째 객체 분자의 존재가 필수적이다. 구조 H의 help guest로는 주로 메탄, 제논 등이 쓰이며, 이들은 2개의 4³5⁶6³ 동공과 3개의 5¹² 동 공을 점유하여 구조를 안정화시킨다. 구조 H의 하이

그림 3. 세 가지 대표적인 가스 하이드레이트의 결정 구조와 각 구조의 동공의 종류.

드레이트들은 많은 경우 상대적으로 낮은 압력에서 형성될 수 있어, 이를 천연가스 저장에 응용하려는 많은 연구가 수행되고 있다 [1].

천연가스의 저장 및 수송

전 세계에 존재하는 천연가스의 60% 이상은 규모 가 작거나 생산지와 수요지간 거리가 멀어서 액화 및 유지 비용이 상당한 LNG 방식의 운송으로는 경제성 을 확보하기가 어렵다. 특히 우리나라 천연가스 수입 의 상당 부분을 차지하고 있는 동남아시아에는 중 소 규모의 가스전이 많아 LNG 방식을 대체할 수 있는 경 제성 있는 천연가스 저장 및 수송 기술의 개발이 매우 필요하다. 이러한 근거리 그리고 중 소규모의 가스전 개발에 적합하게 적용 가능한 기술이 CNG와 SNG 방 식이며, SNG에 주로 사용 가능한 매체가 바로 가스 하 이드레이트이다[5-7]. 언급한 바와 같이 가스 하이드 레이트는 결정 고체의 단위 부피 당 약 170 배에 해당 하는 기체를 저장할 수 있으며 이는 CNG와 유사한 수 준의 에너지 밀도이다. 따라서 이를 활용하면 가스 하 이드레이트를 천연가스의 저장 및 수송에 이용할 수 있다. 그림 4에는 가스 하이드레이트를 이용한 천연 가스의 저장 및 수송에 대한 개념도가 소개되어 있다.

이 방식의 천연가스 저장 및 수송에서 중요한 요소는 빠르고 효율적인 천연가스 하이드레이트의 제조 시스 템과 수송을 위한 안정적인 저장 시스템이라고 할 수

있다. 이를 위한 다양한 연구들이 진행되어 왔으며, 그 중 일부를 아래에 소개하고자 한다.

하이드레이트 형성 촉진제(hydrate promoter) 하이드레이트 형성을 촉진(promotion)시킬 수 있 는 다양한 첨가물이 존재한다. 가장 대표적으로 알려 진 형성 촉진제는 Sodium Dodecyl Sulfate(SDS)와 같은 계면활성제 종류이다. 천연가스 하이드레이트의 형 성은 물 또는 얼음과 천연가스의 접촉을 통해서 이루 어지며, 친수기와 친유기를 동시에 가지고 있는 계면 활성제들은 물과 천연가스의 접촉을 좀 더 활발히 이 루어지도록 한다. 이를 통해 하이드레이트를 훨씬 빠 른 속도로 제조하는 것이 가능하다. 최근 Ripmeester 등에 의해 진행된 연구에서는 기존에 하이드레이트 생성을 열역학적으로 방해하는 것으로 알려진 메탄 올이 미량 첨가될 경우 대단히 빠른 속도로 얼음 입 자를 메탄 하이드레이트로 전환할 수 있다는 사실이 밝혀졌다[8]. 미량의 메탄올이 하이드레이트 온도–

압력 평형에 미치는 영향은 작기 때문에 물 대신 얼 음에서 천연가스 하이드레이트를 제조하는 공정에서 는 메탄올 첨가가 빠르고 효율적인 제조를 위한 옵션 으로 고려될 수 있다.

동역학적(kinetic) 하이드레이트 형성 촉진제 이외 에도 열역학적 촉진제 또한 다양하게 연구되고 있다.

구조 II와 구조 H를 형성하는 큰 분자들은 비어있는

그림 4. 하이드레이트를 이용한 천연가스의 생산 및 수송에 대한 개념도[7].

작은 동공에 메탄 분자를 저장할 수 있으며, 이 경우 하이드레이트 형성은 순수한 메탄 하이드레이트보 다 높은 온도, 낮은 압력의 조건에서 이루어질 수 있 다 [1]. 또한 quaternary ammonium salt(QAS) 하이드레 이트와 같이 여러 동공이 합쳐져 하나의 커다란 동공 을 만드는 세미크러스레이트의 경우에도 순수 천연 가스 하이드레이트보다 훨씬 온화한 조건에서 저장 이 가능해 이와 관련된 연구도 지속적으로 진행되고 있다(그림 5)[9]. 하지만 이러한 열역학적 촉진제의 경 우 상당수의 동공을 거대 탄화수소 분자들이 차지하 게 되어 천연가스의 저장량이 상당히 줄어드는 단점 이 있다.

하이드레이트의 자기보존효과(self–preservation effect)

앞서 설명한 바와 같이 가스 하이드레이트가 안 정적으로 유지되기 위해서는 낮은 온도와 높은 압력 이 필요하며, 이는 천연가스 저장 매체로서 가스 하 이드레이트의 단점으로 지목되어 왔다. 그러나 1990 년대에 노르웨이의 Gudmundsson 교수가 하이드레이 트의 자기보존효과를 밝혀내면서 이러한 단점을 극 복하는 것이 가능해졌다[10, 11]. 하이드레이트의 자 기보존효과란 가스 하이드레이트가 유지될 수 없는 온도, 압력 조건에서도 해리가 진행되지 않고 6개월 이상의 장기간 동안 안정된 고체 상태의 하이드레이 트 구조를 유지하는 현상을 일컫는다. 이 현상에 대

한 정확한 메커니즘은 아직 완전히 규명되지는 않았 으나 가장 널리 인정되고 있는 가설은 하이드레이트 의 해리가 시작될 때 표면에 형성된 얇은 얼음 막이 외부와의 열 전달을 막아주어 추가적인 하이드레이 트의 해리를 지연시킨다는 것으로, 이 현상을 이용할 경우 -10 ^oC 이하로 온도만 유지한다면 상압에서도 하이드레이트를 이용한 천연가스의 저장이 가능해진 다[12]. 자기보존효과는 하이드레이트 고체의 분말형 태에서 보다 펠릿 형태에서 좀 더 극대화되는 것으로 알려져 있으며, 따라서 천연가스 수송을 위한 하이드 레이트 제조는 주로 펠릿 형태의 제조가 많이 고려되 고 있다. 자기보존효과는 저장 매체로서 가스 하이드 레이트의 잠재력을 보여주는 중요한 현상 중 하나라 할 수 있으나, 천연가스 저장 및 수송의 상용화를 위 해서는 좀 더 많은 연구 결과와 메커니즘에 대한 명 확한 규명이 필요하다.

결론

가스 하이드레이트는 천연가스를 저장하고 수송 하는 매체로서 많은 잠재력을 가지고 있으나, 상용화 를 위해서는 아직 해결해야 할 문제도 여전히 존재하 고 있다. 이러한 문제들을 해결하기 위한 연구들이 지속적으로 진행되고 있으며 점진적으로 문제점들이 개선되고 있어, 하이드레이트에 기반한 천연가스의 저장 및 수송의 상용화도 빠른 시일 내에 달성될 것 으로 기대된다. 또한 천연가스의 저장뿐 아니라 이산 화탄소 저장 및 격리, 심해와 영구동토층의 천연가스 하이드레이트 개발, 플로우 어슈어런스(flow assur- ance), 담수화, 혼합기체의 분리 등 다양한 분야에서 가스 하이드레이트에 대한 연구가 진행되고 있으며, 이러한 연구들의 상호 보완을 통해 천연가스 저장 매 체로서의 하이드레이트 기술도 더욱 빠르게 진보할 수 있을 것이다.

참고문헌

1. E. D. Sloan, C. A. Koh, Clathrate Hydrates of Natural Gases, 3rd Ed., CRC Press (2007).

그림 5. Tetrabutylammonium Bromide (TBAB) 세미크러스레이 트 하이드레이트[9].

2. I. Chatti, A. Delahaye, L. Fournaison, J. –P. Petitet, Energ. Convers. Manage. 46, 1333 (2005).

3. R. Susilo, S. Alavi, I. L. Moudrakovski, P. Englezos, J. A.

Ripmeester, ChemPhysChem 10, 824 (2009).

4. S. Choi, K. Shin, H. Lee, J. Phys. Chem. B 111, 10224 (2007).

5. J. S. Gudmundsson, M. Mork, O. F. Graff, Hydrate Non- Pipeline Technology, Proceedings of 4th International Conference on Gas Hydrates, May 19-23, Yokohama (2002).

6. 한국석유공사 보고서, 하이드레이트 이용 천연가스 수송방안 연구동향, 2007년 5월 7일.

7. 서유택, 강성필, 이재구, 이흔, News & Information for Chemical Engineers, 26(3), 324 (2008).

8. G. McLaurin, K. Shin, S. Alavi, J. A. Ripmeester, Angew.

Chem. Int. Ed. 53, 10429 (2014).

9. W. Shimada, M. Shiro, H. Kondo, S. Takeya, H. Oyama, T. Ebinuma, H. Narita, Acta Crystallogr. C61, 065 (2005).

10. J. S. Gudmundsson, M. Parlaktuna, A. A. Khokhar, SPE Production and Facilities, February, 69-73 (1994).

11. J. S. Gudmundsson, A. Børrehaug, Frozen Hydrate for Transport of Natural Gas, Proceedings of 2nd International Conference on Gas Hydrates, June 2-6, Toulouse (1996).

12. 김연수, 강성필, 박소진, Korean Chem. Eng. Res. 51, 602 (2013).
